5.2 测量电阻 课件 (共23张PPT) 物理教科版九年级上册

5.2 测量电阻 课件 (共23张PPT) 物理教科版九年级上册

电压—电流图像常被用来研究导体电阻的变
化规律，是物理学电学部分重要的图像
如右图所示是不同电阻的电压—电流图像。
U/V
若将上述实验中的未知电阻换成小灯泡，
用同样的方法测定小灯泡的电阻。多测
？
几组数据，根据实验数据在图中描点，
连接各点，则关于小灯泡的电压-电流
的关系曲线是怎样的呢？
O
小灯泡的电压 — 电流图像
U
I= R
U
R= I
新知学习
一、用电压表和电流表测量电阻
实验探究：测量未知电阻
①如图所示用电流表测出未知电阻的
电流，用电压表测出未知电阻的电压，

再通过 = 算出电阻值。

S
A
R
未知电阻两端的电压，则可多次测量电
R'
V
②若在电路中加一滑动变阻器——改变
压及电流的值，取平均值，减小误差。
实验目的
不能求灯泡电阻的平均值：灯丝的电阻随温度升高而增大。
3.（1） 如果用描点法作出定值电阻的U-I图像，应该是一 条
______线，为什么？
直
因为当电阻不变时,电流与电压成正比关系。
（2） 用描点法作出小灯泡的U-I图像，会不会是一条直线呢？
为什么？
不是。 因为灯丝的电阻随温度的升高而增大，电流与电压
（1）根据电路图将如图所示的实物图连接起来；
（2）读出如图所示电流表和电压表的示数；
（3）算出被测电阻本次的测量值。
解：（1）实物图连接如下；
（2）电流表读数为0.4A，电压表读数为2.4V

2.4
（3） =
=
6Ω

0.4 =
不成正比关系。ቤተ መጻሕፍቲ ባይዱ

教科版九上《测量电阻》课件

教科版九上《测量电阻》课件
测量小灯泡的电阻
实验器材: 电源、导线、开关、小灯泡、电 压表、电流表、滑动变阻器
测量小灯泡的电阻
测量小灯泡的电阻
实验表格：
1
2
3 平均值
U
I
R
测量小灯泡的电阻
问题一：滑动变阻器的滑片P应放在什么位置？
测量小灯泡的电阻
问题二：若小灯泡断路，则电压表和电流表会如 何变化？
测量小灯泡的电阻
问题三：若小灯泡短路，则电压表和电流表会如 何变化？
欧姆定律的应用
课本第29页：
4、把5Ω的电阻R1跟15Ω的电阻 R2串联起来，接在电压是6V的电 源上，这个串联电路中的电流是
多少？
R2=5Ω R1=15Ω
U=6V
欧姆定律的应用
课本29页：
5、电阻R1与R2并联接入电路后，两 端所加电压为24V，如果R1为80Ω， 通过R2的电流为0.2A，求R2。（还 可以用其他方法吗？）
I=0.2A
R1=80Ω
R2=？Ω U=24V
问 为什么电流表不能与用电器并联？ 电压表不能与用电器串联？
题3AV来自1、电流表电阻非常小 ，2、电压表电阻非常大，
在电路中它
在电路中它相当于一断
当于一导线，若与用电 开的开关，若与用电器
器并联，则形成短路。 串联，则形成断路.
测量小灯泡的电阻
问题四：若电路正常，则当滑动变阻器的滑片向 左（或向右）移动，电压表和电流表又会如何变 化？
欧姆定律的应用
课本29页：
1、一条电阻丝的电阻是97Ω，接 在220V的电压上，流过它的电流 是多少？
U=220V R=97Ω I=？
欧姆定律的应用
练习：1、某手电筒小灯泡两端的 电压是2.2V，用电流表测得流过 的电流是250mA，这个小灯泡的 电阻是多少？

教科版九年级物理上册 5.2 测量电阻(共15张PPT)

教科版九年级物理上册 5.2 测量电阻(共15张PPT)
You have to believe in yourself. That's the secret of success. 人必须相信自己，这是成功的秘诀。
思考:
要测量 未知R=?
需知道: 未知R两端的电压U
有电压
和通过R的电流I
表可测
伏阻法测电阻 没有电流表,不能 测得R的电流?
如果: 未知电阻的电流 = 已知电阻的电流
A
S
R
R' V
重点理解： 多滑次动测变量阻的器目的的作：用 多次求测平量均的值目的：
（二）测小灯泡电阻
A
S
L
R V
重点理解： 多滑次动测变量阻的器目的的作：用 多次测找量规的律目的：
四、强化训练
图示为伏安法测电阻的一种接法（其他元件未画 出），如果考虑电流表和电压表电阻对测量结果的 影响，则电压表与电流表的示数之比等于（ C ）
分析 论证
灯丝的电阻随温度 升高而增大。
同学用伏安法测小灯泡的电阻，下表为记录的 实验数据，从中你发现了什么？说明原因。
电压U/V
1
2
3
电流I/A
0.22
0.30
0.34
电阻R/Ω
4.55
6.67
8.82
解析：当灯两端电压越大，灯丝电阻越大。 原因：当灯两端电压越大，灯丝温度升高。
三、归纳小结
（一）测定值电阻
未知电 阻阻值
未知电阻的电压
= 已知电阻的电流
U可测,R已 知,I可求
未知电阻 与已知电 阻串联
伏阻法实验电路图
伏阻法测电阻小结
问题:没有电流表 设想:未知电阻电流=已知电阻电流
方案:未知电阻与已知电阻串联

28教科版物理九级上册52测量电阻ppt课件3共40张PPT[可修改版ppt]

28教科版物理九级上册52测量电阻ppt课件3共40张PPT[可修改版ppt]

的示数如图所示，则该导体的电阻是（
A．5Ω
B．10Ω
A
）
C． 16Ω
D． 8Ω
5.用伏安法测量某导体的电阻。电压表、电流表 的A．示5数Ω如图所B示．，10则Ω该C导．体1的6电Ω阻是D（．B8Ω）
6.用伏安法测量某导体的电阻。电压表、电流表
的示数如图所示，则该导体的电阻是（ A．5Ω B．10Ω C． 3Ω D．
教学重点
用伏安法测电阻
教学难点
电路故障的排查
导入：爷爷的收音 机坏了，小聪和小明决 定把它修好。经过检查 ，发现一只标注模糊的 电阻引脚断了，需要更 换。怎样才能知道它的 阻值呢？
收音机内部电路板
电阻器是收音机的重要元件
收音机内部电路板
电阻器是电子产品的重要元件
用电压表和电流表测量电阻
用电压表可以测量电压，用电流表可 以测量电流；测出了电压和电流，就可以 用欧姆定律计算出电阻。
电压—电
流图像常被用 来研究导体的 电阻的变化规 律，是物理学 电学部分的重 要图像。
O
I/A
电压—电流图像
U/V
R1 R2
R3
如图所示 是不同电阻的 电压—电流 图像。如R1 、R2、R3所 表示的电阻不 同。
O
I/A
实验探究 研究小灯泡的电阻
小灯泡的电阻是否固定不变？我们可以用 伏安法来研究。
进行实验与收集证据：先串联电源、变阻器、开 关、电流表、待测电阻，再并联电压表。
实验探究 测量未知电阻
（1）按电路图把器材连成实验电路。 （2）连接电路时开关应该 断开 。 （3）滑动变阻器接入电路时滑片P应置于右 端。 （4）电流表应注意 要串要+进不超量程不短。接 （5）电压表应注意 要并要+进不超量程不。短接

5.2 测量电阻——欧姆定律应用之一 课件 -2024-2025学年物理教科版九年级上册

5.2 测量电阻——欧姆定律应用之一 课件 -2024-2025学年物理教科版九年级上册
录电流表与电压表示数的多组数据。小张又将这几组数
据算得的电阻值取平均值作为Rx的电阻，这种数据处理
方式是 合理 （选填“合理”或“不合理”）的，因
为本实验多次测量的目的是 求平均值减小误差 。
⁠
高效学习平台
方法指导：
伏安法测电阻时多次测量的目的
测量灯泡的电阻时，多次测量求出小灯泡的几个不
同电阻值，目的是通过分析同一个灯泡电阻数值的变
下表所示。其中第2次实验时电流表表盘如图丙所示，
此时电路中的电流为 0.2 A；第4次实验时灯泡阻值
为 8 Ω。由表中数据可知，小张选用的滑动变阻器
应是 R2 （选填“R1”或“R2”）。
实验次数
1
2
3
4
5
6
电压U/V
0.5
1.0
1.5
2.0
2.5
2.8
电流I/A
0.16
0.22
0.25
0.28
0.29
过思考，分别设计了如图丙、丁所示的方案（电源电压
恒定不变），并进行了以下操作和分析：
高效学习平台
①小明在电路的M、N两点之间接入一个电阻箱，调节
旋钮使它接入电路的阻值分别为5 Ω、8 Ω、20 Ω，闭合
开关，发现电压表指针分别指向1.5 V、2.0 V、3.0 V
的刻度线，于是他在表盘相应位置标出了电阻的数值，
压表的示数如图乙所示，为 2 V。接下来测量小灯泡
正常发光时的电阻，应将滑动变阻器的滑片向 左
（选填“左”或“右”）端移动。
⁠
实验次数
电压U/V
电流I/A
电阻R/Ω
1
0. 6
0.16
2
1.0

2最新教科版初中物理九年级上册精品课件.测量电阻

性曲线。
２ １
2 .线性元件和非线性元件。 3. 欧姆定律的适用范围：线性电阻。
I/A
分析与论证
R＝_____Ω
U＝_____V
次数
1
2
3
次数
1
2
3
电压/V电阻/Ωຫໍສະໝຸດ 51015
电流/A
电流/A
U/V
R/Ω
O
U-I图像
I/A
O
I-R图像 I/A
电路图
测小灯泡的电阻
S A
L
R V
实物图
数据处理、分析论证
伏安法测电阻实验电路图
实验次数 项目
电压U/V
电流I/A
电阻R/Ω
实验记录表格
第一次
第二次
电阻的计算:R= R1+R2+R3 3
第三次
安阻法实验电路图
伏阻法实验电路图
电压——电流图像
除了用表格形式记录测量结果外，我们还可以用
图像的方式表示。
导体的伏安特性曲线 1 .定义：用纵轴表示电压U，用横轴表 U/V 示电流I，画出的图线叫导体的伏安特
教学课件
物理 九年级上册 教育科学版
第五章 欧姆定律
2. 测量电阻
3.测量电阻——欧姆定律应用之一
想
欧姆定律表达式： I=U／R
一
想 哪些物理量可以直接测量？哪些物理量不能直接
？
测量？
电流 I 电压U 电阻R
电流表 电压表 有办法测量吗？
给你一个未知电阻，你能测出它的电阻吗？
用电压表和电流表测量电阻
6.67
8.82
解析：当灯两端电压越大，灯丝电阻越大。 原因：当灯两端电压越大，灯丝温度升高。

教科版九年级物理上册《5.2测量电阻》精品PPT优质课件

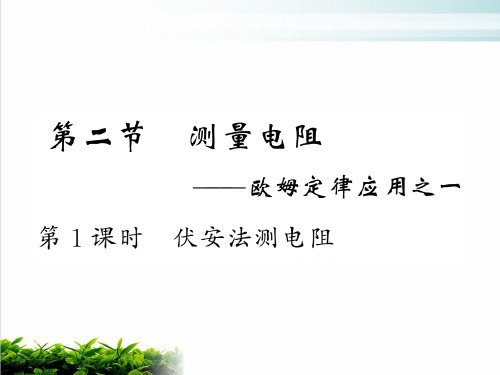

第五章第二节 测量电阻
知识回顾
1、电路的三个基本物理量： 物理量：电流I ，测量工具： 物理量：电压U ，测量工具： 物理量： 电阻R ，测量工具：
2、 欧姆定律 内容：一段导体中的电流，与这段导体两端的电压成正比，与这段
导体的电阻成反比。 表达式： I=U/R 。 变形式： U=IR 、 R=U/I 。
故障5：闭合开关，灯泡不亮，电流表、电压表无示数。 判断：①滑动变阻器阻值太大。 ②接触不良或灯丝等断开 ③电源等原件可能损坏；
电路连接常见故障
故障6：闭合开关，灯泡不亮，电流表几乎无示数， 电压表指针明显偏转（或示数等于电源电压）。 判断：灯泡的灯丝可能断了或灯座与灯泡接触不良
故障7：在调节滑动变阻器的滑片时，他发现灯泡变亮了， 而电压表的示数却减小了。 判断：将电压表错接在了滑动变阻器两端。
课堂感想 1、这节课你有什么收获？ 2、这节课还有什么疑惑？ 说出来和大家一起交流吧！
谢谢观赏！
再见！
故障1：电流表与电压表的指针反向偏转。 判断：电流表和电压表的“+”、“-”接线柱接反
故障2：电流表和电压表的指针偏转角度很小。 判断：①电压表和电流表的量程可能都选择过大； ②电源电压可能过低。
故障3：电流表指针超过最大值。 判断：①量程可能选择过小； ②电路中可能出现短路。
电路连接常见故障
故障4：滑动变阻器滑动时，电表示数及灯泡亮度无变化。 判断：滑动变阻器没有 “一上一下”连接。
c
d
a
b
练一练
2．小东同学做测量灯泡电阻实验，连接电路后闭合开关，发现灯 不亮，电流表无示数，电压表示数为电源电压。则故障原因可能有几 种？ 请写出三种灯泡不亮的原因。
（1）电压表串联在电路中了； （2）小灯泡断路； （3）连接小灯泡两端的导线或接线柱断路。

教科版九年级物理上册：5.2《测量电阻》课件(共26张PPT)


R1=100
将两电流表并联，如图示：
A2
调节滑动变阻器的电阻，测 出多组两电流表的读数，
由 I1 r1 =I2 r2 得 r1= I2 r2 ／ I1
R2=50
评分标准.（1）如图所示（5分。若电阻R1与电池串联，不扣分；若R2用作 限流电阻，正确的同样给分。）（2）I1表示通过电流表A1的电流，I2表示通 过电流表A2的电流，r2表示电流表A2的内阻。（3分，未说明r2的不扣分。 ）
导线若干
解：电流表I1m=10mA, r1 ≈ 40 R1=100 R2=50
若滑动变阻器用限流接法，
Imin =1.5/190=0.08A=8mA Imax=10mA 电流的变化范围很小，应该用分压器接法。
因为电压表读数很小，Um =0.4V , 不能用伏安法测量
，根据并联电路两端电压相等，
A1
R
D.调节电阻箱R0的阻值，
S
使电压表示数为 1.5 V，读出此时电阻箱R0的阻值，
E. 调节滑动变阻器的阻值，使电压表的示数为3.0 V
F.断开开关S
G.将滑动变阻器的滑动触头调到b端
H.将滑动变阻器的滑动触头调到a端
上述操作步骤中，必要的操作步骤按合理顺序排列应 为 ＨＡＣＥＤＦ 。若在步骤 Ｄ中，读出R0的值为 2400 Ω ，则电压表的内阻RV = 2400 Ω 。用这种方 法测出的内阻RV与其真实值相比偏 大 。
（2）能否利用上述电路图测出A表或V表的内阻。答①A表 内阻 ②V表内阻 。（选填“能”或“不能”）
（3）若上图不能测出电表的内阻，请设法选择图中的电阻 箱和待测的电表测出此电表的内阻。
①设计一个电路图画在方框内；
②在电源内阻忽略不计的情况下说出你要读出的物理量
