——阿基米德《电功率》检测题一、单选题1．有两个灯泡，L1标有“6V，3W”的字样，L2没有标记，测得L2电阻为6Ω，测们串联在电路中，两灯均正常发光，那么该电路两端电压和L2的电功率分别是A．12V，2W B．9V，1.5W C．10V，2W D．10V，1.5W2．下列用电器中，利用电流热效应工作的是A．手提电脑 B．电烙铁 C．无线路由器 D．楼道感应灯3．甲、乙两个灯泡的铭牌分别是“220V 25W”和“220V 100W”，若两灯灯丝材料、长度相同，关于这两个灯泡的描述正确的是( )A．甲灯的灯丝粗，电阻大 B．甲灯的灯丝细，电阻大C．乙灯的灯丝细，电阻小 D．乙灯的灯丝粗，电阻大4．如果加在某定值电阻两端的电压从4V升高到8V，通过该电阻的电流变化了0.2A，则该电阻的电功率变化了（）A．1.6W B．2.4W C．3.4W D．4.0W5．本学期由于新冠肺炎疫情的原因，我市将学期结束时间推迟至7月18日。
学校考虑到7月份的高温天气对学习的影响，决定为全校40个教室每个教室装上2个立式空调。
采购方案甲打算购买的能效等级3级，能效比为3.0，额定输入功率为2000W的空调（能效比是指空调器在制冷运行时，制冷量与有效输入功率之比，能效等级越高，相同情况下越节能）。
而采购方案乙则打算购买能效等级1级，能效比为4.0的空调。
若教室内所需的制冷量相等，每个教室按照每天工作8小时计。
则这个学校如果按照乙方案实施，可以比甲方案每天节约多少电能。
（）A．32kW h⋅B．160kW h⋅C．320kW h⋅D．640kW h⋅6．下列几个家用电器中，工作时把电能全部转化为内能的是（）A．收音机B．电子手表C．电视机D．电饭煲7．如图所示，两个透明容器中密闭着等量的空气，A、B两U形管内的液面相平，电阻丝的电阻R1=R2=R3．小明用图示装置进行实验，探究电流通过导体时产生的热量Q跟什么因素有关．下列说法正确的是A．此实验在探究电热Q与电阻R是否有关B．通过R1的电流和通过R2的电流大小相等C．电阻R1两端的电压和R2两端的电压相等D．通电后，A管的液面将会比B管的液面高8．下列数据最符合实际的是A．一瓶标有“550ml”未开封的矿泉水，其中水的质量约为1kg B．温水的温度为40℃C．家用轿车发动机的最大功率0.1kW D．北京二环路全长约为2.8km9．把标有“220V 100W”和“220V 40W”字样的两个灯泡串联接在220V的电路中，下列说法中正确的是（）A．100W灯泡比40W灯泡亮B．40W灯泡两端的电压较高C．100W灯泡的实际功率大于它的额定功率D．40W灯泡的实际功率大于它的额定功率10．下列对生活中一些物理量的估测，不正确的是（）A．家用节能灯正常工作时，功率大约是20WB．家用电热水壶正常工作时的电流约为4AC．对人体安全的电压是36VD．空调正常工作1小时消耗的电能大约为63.610J11．根据你对生活中物理量的认识，下列数据中最接近生活实际的是（）A．人正常心跳一次的时间约2sB．中学生的课桌高约为1.5mC．一个中学生的质量约为5kgD．挂壁式空调的额定功率约1.2kW12．如图所示，电源电压不变，电阻R为定值电阻，下列说法正确的是（）①要使电路中消耗的总功率减小，给R并联一个较大阻值的电阻②要使电路中消耗的总功率稍稍增大一点，给R并联一个较大阻值的电阻③如果给R并联一个等值电阻，此电路在相同的时间内产生的热量为原来的二分之一④如果给R串联一个标有“6V 2W”的灯泡，灯泡恰好能正常发光。
电阻的测量实验报告
1、实验目的：用电压表，电流表间接的测电阻
2、实验方法：伏安法
3、实验原理：
4、实验器材：电源、电压表、电流表、滑动变阻器、开关、导线、待测电阻。
5、实验电路图及实物图
6、实验步骤
1）调节电流表、电压表的指针到零刻度；按电路图连接实物。
调节滑动变阻器到阻值最大端；
2）闭合开关，调节滑动变阻器的滑片至适当位置，分别读出电流表的示数I、电压表的示数U，并记录在表格中；
3）根据公式计算出R 的值，并记录在表格中。
4）调节滑动变阻器的滑片改变待测电阻中的电流及两端的电压，再测几组数据，并计算R 的值。
实验记录表格：
7、注意事项：
1）连接电路时，开关应，滑动变阻器应。
2）滑动变阻器的作用：，。
3）本实验中多次测量的目的是：。
8、课本81页，阅读“想想做做”并回答问题
解答：。
九年级物理全一册第十八章《电功率》测试卷-人教版（含答案）一、单选题1．如图甲是身高测量仪，体检者站在绝缘平台上，能自动显示身高，电路原理如图乙，R0为定值电阻，下列有关分析中正确的是（）A．电流表示数显示身高，身高越高示数越大B．电压表示数显示身高，身高越高示数越大C．身高越高，R消耗的电功率越小D．身高越高，电路消耗的总功率越大2．如图所示的电路中，电源电压为4.5V且保持不变，电流表量程为“0~0.6 A”，电压表量程为“0~3 V”，小灯泡标有“3V，1.2W”字样（不考虑温度对灯丝电阻的影响），滑动变阻器上标有“20Ω，1A”字样。
闭合开关，在保证电路元件安全情况下，下列说法正确的是（）A．电压表的示数变化范围是“0~3 V”B．滑动变阻器接入电路的阻值变化范围是“3.75~15 Ω”C．小灯泡的最小功率是0.6 WD．电路总功率变化范围是“1.2~1.8 W”3．小南在网上看到一款外贸出口量较大的家用电饭锅。
在浏览商品详请的介绍中，仔细观察了如图所示的铭牌，发现这款电饭锅在家中无法使用。
他的判断是根据该电饭锅的（）A．电功率B．电压C．电流D．电阻4．小明家上次查看电能表示数为，本次查看时电能表读数如图所示，则下列说法正确的是（）A．他家在这段时间内消耗的电能为903 kW•hB．电能表是测量电功率的仪表C．若只让一个标有“220 V1000 W”的电热水器正常工作10 min，则电能表的圆盘转了60转D．电能表上的“220V”表示这个电能表应该在220V的电路中使用5．一块手机电池的背面印有如图所示的一些符号，另外在手机使用，说明书上还写有“通话时间3h，待机时间100h”，则该手机通话和待机时消耗的功率分别约为（）A．1.8W，0.054W B．3.6W，0.108WC．648W，0.0194W D．0.6W，0.018W6．如图为某居民家的电能表铭牌。
只开启该电能表所在电路中的某个用电器，测得6min内输出160个脉冲（imp），则这个用电器有可能是（）A．空调机B．液晶电视机C．排风扇D．节能灯7．如图所示，闭合开关，将滑动变阻器的滑片向上滑动，下列说法正确的是（）A．灯泡变暗，电压表示数变大B．电路消耗的总功率变小，电压表示数不变C．灯泡亮度不变，电压表示数不变D．电路消耗的总功率变大，电压表示数变小8．一只电烙铁的额定电压是220V，在额定电压下工作时的电阻是1210Ω，在额定电压下通电10min产生的热量为（）A．4×102J B．2.4×104J C．2.2×103J D．1.32×105J9．一位电视台记者在讲到某工厂上半年节电5000kW h 的时候，手举一只理发用的电吹风说：“这只电吹风是500W的，也就是0.5kW，这个厂节省的电力可以开动10000 个这样的电吹风。
一、选择题1．甲、乙两只灯泡的I－U关系图象如图所示，现将甲、乙两灯串联在电路中，当甲灯两端电压为2 V时，乙灯消耗的功率是（）A．2 W B．0.8 W C．1. 2 W D．3 W2．某一阻值为R的电阻，通过的电流为I时，在t时间内产生的热量是Q。
则当另一阻值为2R的电阻，通过电流是2I时，在同样的t时间内产生的热量为（）A．2Q B．4Q C．8Q D．16Q3．如图甲是某款电子测温仪，图乙是它内部的原理图，其中电源电压保持不变，R是热敏R为保护电阻；显示仪是由电流表或电压表改装而电阻，用于靠近人体测温，定值电阻成。
在测人的体温时，显示仪的示数会随被测者体温的升高而增大，下列分析正确的是（）A．显示仪是由电流表改装成的B．被测温者温度越高，电路消耗的电功率越小C．热敏电阻R随着温度的升高阻值增大D．将0R更换为阻值更大的电阻，测相同温度，显示仪示数变大4．如图所示，测量额定电压为2.5V小灯泡电功率，电源电压恒为4.5V。
移动滑动变阻器图像，由此可知的滑片，由接入电路中的最大阻值开始记录数据，得到小灯泡的U I（）A．灯泡的额定功率为6.25WB．电路消耗的最小功率为0.45WC．滑动变阻器的最大阻值为20ΩD．正常工作时灯丝电阻为40Ω5．两个定值电阻，甲标有“10Ω 1A”，乙标有“15Ω 0.6A”，现把它们连入由一个开关和电源组成的电路，以下说法正确的是（）A．甲、乙并联时允许干路最大电流为1.6AB．甲、乙并联时允许乙的最大功率为5.4WC．甲、乙串联时允许电源最大电压为19VD．甲、乙串联时允许甲的最大功率为10W6．如图所示，电源电压保持不变，滑动变阻器的滑片P向a端移动过程中，下列判断正确的是（）A．电流表示数变小B．电路的总电阻变大 C．电路的总功率变大D．电压表示数变大7．如图所示，L1、L2两个白炽灯泡的额定电压相同。
闭合开关，看到L1灯发光、L2灯不发光的现象。
则下列说法正确的是（）A．通过L1灯的电流大于L2灯的电流B．L1灯的额定功率小于L2灯的额定功率C．L1灯的阻值比L2灯的阻值小很多D．L1灯的实际功率小于L2灯的实际功率8．雅靖发现家中的客厅灯泡较亮，而餐厅灯泡较暗，则较亮的灯泡（）A．电阻大B．功率大C．功率小D．电流小9．下列数据最接近实际的是（）A．LED节能台灯的电功率约为500W B．人体的电阻约为100ΩC．手持测温仪电池的电压约为220V D．家用电冰箱正常工作的电流约为1A 10．下列几个单位中，不属于电能单位的是（）A．千瓦B．度C．千瓦·时D．焦耳11．家用洗衣机的主要部件是电动机，若一台洗衣机在220V电路中正常工作时通过的电流为2A，每分钟产生的热量为960J，则下列说法中不正确．．．的是（）A．电动机的功率为440W B．电动机线圈的电阻为110ΩC．电动机的发热功率为16W D．电动机被卡住不转动时，电功率为12100W12．如图所示，电源电压不变，R是定值电阻。
第十八章 电功率第一节 电能1、电功：定义：电流所做的功叫电功。
电功的符号是W单位：焦耳（焦，J ）。
电功的常用单位是度，即千瓦时（kW ·h ）。
1kW ·h ＝3.6×106J 电流做功的过程，实际上就是电能转化为其他形式能的过程。
公式：①W=UIt U=W It I =W U t t =WU I②W=I 2Rt I 2= W Rt I = W Rt R=W I 2t t = W I 2R③W=U 2R t U 2= WR t U = WR t R =U 2 t W t =WR U2④W=UQ U=W Q Q =W U⑤ W=Pt P=W t t=W P公式中的物理量：W ——电能——焦耳（J ） U ——电压——伏特（V ） I ——电流——安培（A ） t ——时间——秒（s ） R ——电阻——欧姆（Ω） Q ——电荷量——库伦（C ） P ——功率——瓦特（W ）1、 电能表：测量电功的仪表是电能表（也叫电度表）。
下图是一种电能表的表盘。
表盘上的数字表示已经消耗的电能，单位是千瓦时，计数器的最后一位是小数，即1234.5 kW ·h 。
用电能表月底的读数减去月初的读数，就表示这个月所消耗的电能。
“220 V ”表示这个电能表的额定电压是220V ，应该在220V 的电路中使用。
“10（20 A ）”表示这个电能表的标定电流为10A ，额定最大电流为20 A 。
“50 Hz ”表示这个电能表在50 Hz 的交流电中使用； “600 revs/kW ·h ”表示接在这个电能表上的用电器，每消耗1千瓦时的电能，电能表上的表盘转过600转。
根据转盘转数计算电能或根据电能计算转盘转数时，可以列比例式： h 600revs/kW h1kW 电表转数消耗电耗⋅⋅=2、 串并联电路电功特点：① 在串联电路和并联电路中，电流所做的总功等于各用电器电功之和；② 串联电路中，各用电器的电功与其电阻成正比，即W 1W 2 =R 1R 2;③ 并联电路中，各用电器的电功与其电阻成反比，即W 1W 2 =R 2R 1（各支路通电时间都相同）。
练习18 电阻的测量一、单选题1．（2020·福建厦门市·厦门一中九年级月考）关于以下三个电学实验：①探究电流与电压的关系②探究电流与电阻的关系③“伏安法”测电阻，说法正确的是（）A．三个实验的实验器材并不完全相同B．三个实验都能将定值电阻换成小灯泡C．三个实验中滑动变阻器都用来控制变量D．三个实验都要多次测量使结论具有普遍性2．（2020·河南许昌市·九年级期中）在测量未知电阻x R阻值的实验时，小丽同学设计了如图所示的四个电路，其中电源电压不变且未知，0R是阻值已知的定值电阻。
实验中在不拆改电路的情况下，不能测出未知电阻x R阻值的电路是（）A．B．C．D．3．（2020·安徽芜湖市·九年级月考）如图所示的是用电压表和电流表测电阻的一种连接方法，R x 为待测电阻，如果考虑电表内阻对测量结果的影响，则（）A．电压表示数大于R x两端的实际电压，电流表示数大于通过R x的实际电流B．电压表示数大于R x两端的实际电压，电流表示数等于通过R x的实际电流C．电压表示数等于R x两端的实际电压，电流表示数大于通过R x的实际电流D．电压表示数等于R x两端的实际电压，电流表示数等于通过R x的实际电流4．（2020·重庆北碚区·西南大学附中九年级月考）同学们最近学习的电学实验中，其束三个实验都用到图的电路图，下列说法正确的是（）A．研究“电流与电压的关系”可以用灯泡代替定值电阻进行实验B．研究“电流与电阻的关系”每次更换电阻后，都要移动滑动变阻器使电流表示数不变C．“伏安法”测定值电阻，多次实验的目的是求平均值，减小误差D．在A、B、C选项的三个实验中，滑动变阻器的作用是完全一样的5．（2020·河北张家口市·九年级期中）如图所示，小明同学用电流表、电压表同时测量流过小灯泡的电流及其两端电压的实验。
人教版九年级全一册物理17.3电阻的测量同步基础达标题一、单选题1．在做测小灯泡的电阻的实验中，我们发现小灯泡两端的电压减小时，小灯泡的电阻也可能随之减小，这是因为( )A．根据欧姆定律的变形式R=U/I可知：电流一定时，电阻与电压成正比B．当电压减小时，小灯泡的亮度变暗，温度变低，所以电阻变小C．导体的电阻与导体两端的电压有关D．以上都不对2．在“伏安法”测电阻的实验中，下列注意事项中不正确的是（）A．连接电路时，开关应断开B．在无法估计被测电压、电流的大小时，可用试触法选取合适的量程C．将变阻器连入电路时，滑片应放到使电路中电流最大的位置D．电压表应该与待测电阻并联3．在“伏安法测电阻”的实验中，关于滑动变阻器的作用，下列说法中正确的是( )A．控制电源的电压，以免损坏电压表B．改变电阻两端的电压和电路中的电流，实现多次测量C．使电压表和电流表的读数更加准确D．只能使电阻两端的电压升高，电阻中的电流变大4．下列课本中的实验在探究时都要反复进行多次，目的是为了减小误差的是( )A．探究杠杆的平衡条件B．伏安法测电阻C．探究光的反射规律D．探究浮力大小与哪些因素有关5．在用伏安法测量小灯泡电阻的实验中，连接电路时，需要注意以下几点，你认为其中不必要的是( ) A．向电路中连接开关时，应该先将开关断开B．开关应该接在靠近电源正极的位置C．电压表、电流表的量程选择要合适D．向电路中连接滑动变阻器时，应该先将滑片位于变阻器阻值的最大处6．用“伏安法测电阻”的实验中，丹丹分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，分别画出了U﹣I的图象，如图甲、乙所示。
对于图象的分析，以下说法错误的是（）A．图甲是定值电阻的U﹣I图象，图乙是小灯泡的U﹣I图象B．由图象可知，通过定值电阻的电流和定值电阻两端的电压成正比C．由乙图及实验现象可知小灯泡的电阻随灯丝温度的增加而增大D．为了减小误差，应该用多次测量的方法，计算小灯泡的电阻7．在“测量小灯泡电阻”实验中，某同学连接好电路并闭合开关后，发现小灯泡不亮，但电流表有示数．接下来应进行的操作是( )A．更换小灯泡B．更换电源C．检查电路是否断路D．移动滑动变阻器滑片，观察小灯泡是否发光二、填空题8．．在用伏安法测电阻的实验中，滑动变阻器应与被测电阻_____联；连接实验电路时，开关应处于_______状态，滑动变阻器的滑片应放在____________处；在实验中滑动变阻器的]作用是__________________________________________________．9．测定某导体________最基本的方法叫做是伏安法；其实验原理是根据________；实验时所用的两个电表在接入电路时应注意：①选择适当的________、②正确连接________10．某同学按图甲所示的电路图连接实验电路，测量电阻R的阻值．（1）闭合开关S，调节滑动变阻器的滑片P后，观察到电压表和电流表示数分别如图乙、丙所示，则本次实验中电阻R的阻值为_______Ω．（2）该同学继续向右移动滑动变阻器，此时电压表的示数如何变化？_______．11．要测定某一导体的阻值时，只要用电压表测出导体两端的________和用电流表测出通过它的________，就可以利用公式________计算出待测电阻的阻值，这种测电阻的方法叫________．12．如图甲所示为分别测量小灯泡L和定值电阻R后得到的I﹣U关系图象．把灯泡L和电阻R接在电源电压为2V的电路中，如图乙所示，R的阻值为________Ω，电流表的示数为________ A．三、实验题13．要测量一个约为数百欧的电阻R x的阻值。

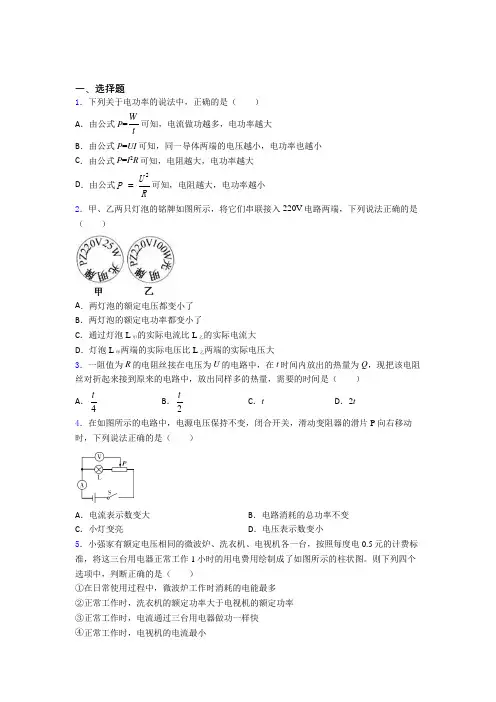

一、选择题1．下列关于电功率的说法中，正确的是（ ）A ．由公式P =W t 可知，电流做功越多，电功率越大B ．由公式P =UI 可知，同一导体两端的电压越小，电功率也越小C ．由公式P =I 2R 可知，电阻越大，电功率越大D ．由公式2U P R可知，电阻越大，电功率越小 2．甲、乙两只灯泡的铭牌如图所示，将它们串联接入220V 电路两端，下列说法正确的是（ ）A ．两灯泡的额定电压都变小了B ．两灯泡的额定电功率都变小了C ．通过灯泡L 甲的实际电流比L 乙的实际电流大D ．灯泡L 甲两端的实际电压比L 乙两端的实际电压大3．一阻值为R 的电阻丝接在电压为U 的电路中，在t 时间内放出的热量为Q ，现把该电阻丝对折起来接到原来的电路中，放出同样多的热量，需要的时间是（ ）A ．4tB ．2tC ．tD ．2t4．在如图所示的电路中，电源电压保持不变，闭合开关，滑动变阻器的滑片P 向右移动时，下列说法正确的是（ ）A ．电流表示数变大B ．电路消耗的总功率不变C ．小灯变亮D ．电压表示数变小5．小强家有额定电压相同的微波炉、洗衣机、电视机各一台，按照每度电0.5元的计费标准，将这三台用电器正常工作1小时的用电费用绘制成了如图所示的柱状图。
则下列四个选项中，判断正确的是（ ）①在日常使用过程中，微波炉工作时消耗的电能最多②正常工作时，洗衣机的额定功率大于电视机的额定功率③正常工作时，电流通过三台用电器做功一样快④正常工作时，电视机的电流最小A．只有①②正确B．只有②④正确C．只有③④正确D．只有①③正确6．如图所示，灯泡L上标有“6V、9W”字样，闭合开关S后，灯泡正常发光，电压表V1的示数为U1，电压表V2的示数为U2。
若U1：U2=2：3，则下列说法不正确的是（）A．电源电压是15VB．电阻R的阻值是6ΩC．灯泡L中的电流是1.5AD．电阻R消耗的功率是6W7．左表是小东家电饭煲铭牌的部分信息，右表是小东家电能表的示数。
人教版2023初中物理九年级物理全册第十八章电功率知识点题库单选题1、历史上第一个成功研究热和功关系及电流热效应的科学家是（）A．焦耳B．安培C．伏特D．欧姆答案：A焦耳是英国伟大的物理学家，他做了许多实验研究热和功之间的联系，以及电流的热效应，是历史上第一个成功研究热和功关系及电流热效应的科学家。
故选A。
2、下列有关数据符合实际的是（）A．家用电饭锅正常工作时的电流约为4AB．家用冷暖空调的功率约为200WC．一个机械经改进后其效率可达100%D．一名中学生从一楼登上三楼克服自身重力做的功约为300J答案：AA．家用电饭锅正常工作时的功率在1000W左右，通过的电流约为I=PU=1000W220V≈4.5A左右，故A符合实际；B．家用冷暖空调的功率在1000W以上，故B不符合实际；C．使用任何机械做功时，都一定会有额外功，机械效率都小于100%，故C不符合实际；D．中学生体重约500N，三楼的高度为h＝2×3m＝6m该同学登楼做的功W＝Gh＝500N×6m＝3000J故D不符合实际。
故选A。
3、如图甲所示电路，电源电压不变，电流表的量程为“0~3A”，小灯泡L的规格为“6V3W”，忽略温度对小灯泡电阻的影响。
只闭合开关S2，当滑动变阻器的滑片从b端滑到a端的过程中，滑动变阻器R2的电功率跟电路的总功率之比η与R2的关系如图乙所示，且当滑片滑到b端时，滑动变阻器的阻值为Rb，电流表的示数为0.3A；只闭合开关S1，小灯泡正常发光。
在保证电路安全的情况下，下列说法不正确的是（）A．R L:R b=1:4B．电源电压U=18VC．R1的阻值为24ΩD．开关均闭合，R2的变化范围为8~24Ω答案：DA．只闭合S2，L与R2串联，通过二者的电流相等。
根据图像，R2的功率占总功率的80%，则L的功率占总功率的20%，L与R2的功率比P L:P b=1:4根据P=I2R，电流相同时，功率比等于阻值比，则R L:R b=P L:P b=1:4故A正确，不符合题意；B．灯泡的电阻R L=U L2P L=(6V)23W=12Ω滑动变阻器的滑片位于b点时的电阻R b=4R L=4×12Ω=48Ω只闭合S2，滑片在b点时电路的总电阻R总=R L+R b=12Ω+48Ω=60Ω电源电压U=IR总=0.3A×60Ω=18V故B正确，不符合题意；C．只闭合S1时L与R1串联，此时L可以正常发光，说明L两端的电压为6V，则R1两端的电压为12V，根据串联电路分压规律，元件两端的电压比等于电阻比，所以R1:R L=U1:U L=12V:6V=2:1所以R1=2R L=2×12Ω=24Ω故C正确，不符合题意；D．开关全部闭合时，L被短路，R1，R2并联，电流表测量总电流，此时R1的电流I1=UR1=18V24Ω=0.75A为了保证安全，总电流不能超过3A，则R2的最大电流I2大=I总−I1=3A−0.75A=2.25A此时R2的阻值最小R2小=UI2大=18V2.25A=8Ω所以R2的变化范围为8~48Ω，故D错误，符合题意。
2023年九年级物理全册第18章【电功率】复习检测卷一、选择题。
1、两个定值电阻R1、R2分别接入各自的电源使用时，通过各个电阻的电流I1=I2，如图所示，已知R1=2R2，当通电时间相等时每个电阻消耗电能W1、W2，则（）A．W1=2W2B．W1=4W2C．W1=W2D．W1<W22、小科为探究“电压一定时，电流与电阻之间的关系”，设计了如图实验。
先在AB间接入10欧的定值电阻R1，移动滑片P，读取电压表、电流表示数并记录；然后用15欧的定值电阻R2替换R1后，接下来的操作和操作后的电路详解正确的是（）A．注视电压表，并向左调节滑片B．注视电流表，并向右调节滑片C．操作后，电路消耗的电功率减小D．操作后，电路消耗的电功率保持不变3、老师要求同学们只能用电压表的“0—3V”量程测量额定电压为3.8V小灯泡的额定功率，所给电源的电压恒为6V，其他器材均符合实验要求。
