电压空气开关的选型计算一、引言二、选型要求1.额定电流和短路电流承受能力：根据实际工作条件和负载要求，确定电压空气开关的额定电流和短路电流承受能力。

2.工频耐受电压水平：根据工作环境和设备要求，选择电压空气开关的工频耐受电压水平。

3.动稳定性能：根据系统的要求和故障情况，选择电压空气开关的动稳定性能指标。

4.防护等级和防护类别：根据设备的工作环境，选择合适的防护等级和防护类别。

5.使用寿命：选择符合要求的使用寿命和可靠性要求的电压空气开关。

三、选型计算1.额定电流和短路电流承受能力：额定电流是指电压空气开关在额定工况条件下所能承受的最大电流。

根据负载电流和系统设计要求，确定电压空气开关的额定电流。

短路电流承受能力是指电压空气开关能够承受的最大短路电流。

根据系统的短路电流水平和断路能力要求，确定电压空气开关的短路电流承受能力。

2.工频耐受电压水平：工频耐受电压水平是指电压空气开关在额定工况下所能承受的最大工频电压。

根据系统的工频电压水平和耐受能力要求，选择电压空气开关的工频耐受电压水平。

3.动稳定性能：动稳定性能是指电压空气开关在故障状态下的动态行为。

根据系统的动稳定性能要求，选择电压空气开关的动稳定性能指标。

常见的指标有闭合时间、分合时间、过电压特性等。

4.防护等级和防护类别：防护等级是指电压空气开关的防护性能。

根据设备的工作环境和安装条件，选择合适的防护等级。

防护类别是指电压空气开关的防护程度。

根据设备的工作环境和安装条件，选择合适的防护类别。

5.使用寿命：使用寿命是指电压空气开关在正常工作条件下的预期使用寿命。

根据系统的可靠性要求和实际工作条件，选择符合要求的使用寿命。

四、选型参数计算公式选型参数计算可参考电气设备选型手册和相关规范，以下仅提供一般计算公式的示例：1.额定电流和短路电流承受能力计算公式：额定电流=负载电流短路电流承受能力=系统短路电流×系统断路能力系数2.工频耐受电压水平计算公式：工频耐受电压水平=系统工频电压×工频电压容忍系数3.动稳定性能计算公式：闭合时间=电源电压上升时间×闭合灵敏系数分合时间=电源电压上升时间×分合灵敏系数过电压特性=电压峰值×过电压特性系数以上仅为示例的计算公式，实际计算需要根据具体设备和系统要求确定。

风扇、电缆及开关选型计算公式1. 风扇选型计算公式风扇选型是为了确定所需的风量和适当的型号。

以下是常用的风扇选型公式：a. 风量计算风量（Q）的计算公式如下：Q = A * V * n其中，Q：风量（m³/h）A：风口面积（m²）V：风速（m/s）n：单位时间内的换气次数b. 功率计算功率（P）的计算公式如下：P = Q * Δp / η其中，P：功率（W）Q：风量（m³/h）Δp：风压（Pa）η：风机效率2. 电缆选型计算公式电缆选型是为了确定所需的电缆截面积。

以下是常用的电缆选型公式：a. 电流容量计算电流容量（I）的计算公式如下：I = K * S * λ其中，I：电流容量（A）K：电缆导体材料的导电能力系数S：电缆截面积（mm²）λ：电缆散热系数b. 电压降计算电压降（Vd）的计算公式如下：Vd = I * L * Ï• / (1000 * S)其中，Vd：电压降（V）I：电流容量（A）L：电缆长度（m）Ï•：电缆电阻率（ohm·mm²/m）S：电缆截面积（mm²）3. 开关选型计算公式开关选型是为了确定所需的开关容量。

以下是常用的开关选型公式：a. 容量计算容量（C）的计算公式如下：C = U * I * η / 1000其中，C：容量（kVA）U：电压（V）I：电流（A）η：功率因数参考资料- 提供具体参数和标准的风扇、电缆及开关选型手册。

- 确认公式的正确性，确保选型计算的准确性。

空气开关如何选型欧阳家百（2021.03.07）2011-05-06 22:48:24| 分类：默认分类 | 标签：电流开关断路器漏电 dz47 |字号大中小订阅空气开关的型号：C65N 1P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63AC65N 2P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63AC65N 3P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63AC65N 4P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63AC65N 1P-：D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63AC65N 2P-：D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63AC65N 3P-：D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63A型号上升一般是6，10，16，20，25，32，40，50，63，80，100，125，150，225，400。

D代表动力，C代表照明。

目前家庭使用DZ系列的空气开关（带漏电保护的小型断路器），常见的有以下型号/规格：C16、 C25、C32、C40、C60、C80、C100、C120等规格，其中C表示脱扣电流，即起跳电流，例如C32表示起跳电流为32安，一般安装6500W热水器要用C32，安装7500W、8500W热水器要用C40的空开。

工业上常见的型号有：动力电路用DW和DZ型分20，32，50，63，80，100，125，160，250，400，600，800，1000...(单位A)。

低压配电箱的空开配置标准主要包括以下几个方面：
1. 根据电源线线径粗细或电器功率大小来配置空开。

例如，
2.5平方的铜芯线可以使用16A 的空气开关，4平方的铜芯线可使用25A的空气开关，6平方的铜芯线可使用32A的空气开关。

2. 住户配电箱总开关一般可以选择双极32-63A小型空气开关或隔离开关。

3. 照明回路一般用10-16A小型空气开关。

4. 插座回路一般选择16-20A的空气开关。

5. 空调回路一般选择16-25A的空气开关。

6. 采用双极或1P+N（相线+中性线）空气开关，当线路出现短路或漏电故障时，应立即切断电源的相线和中性线，确保人身安全及用电设备的安全。

此外，还有一些其他的配置标准需要注意：
1. 零线颜色要采用蓝色。

2. 照明及插座回路一般采用2.5mm²导线，每根导线所串连空开数量不得大于3个。

空调回路一般采用2.5mm²或4.0mm²导线，一根导线配一个空开。

3. 不同相之间零线不得共用。

4. 箱体内总空开与各分空开之间配线一般走左边，配电箱出线一般走右边。

5. 箱内配线要顺直不得有纹接现象，导线要用塑料扎带绑扎，扎带大小要合适，间距要均匀。

6. 导线弯曲应一致，且不得有死弯，防止损坏导线绝缘皮及内部铜芯。

以上是低压配电箱的空开配置标准的一些主要内容，具体配置还需要根据实际情况进行具体分析和调整。

在实际操作中，应遵循相关标准和规范，确保低压配电箱的安全和稳定运行。

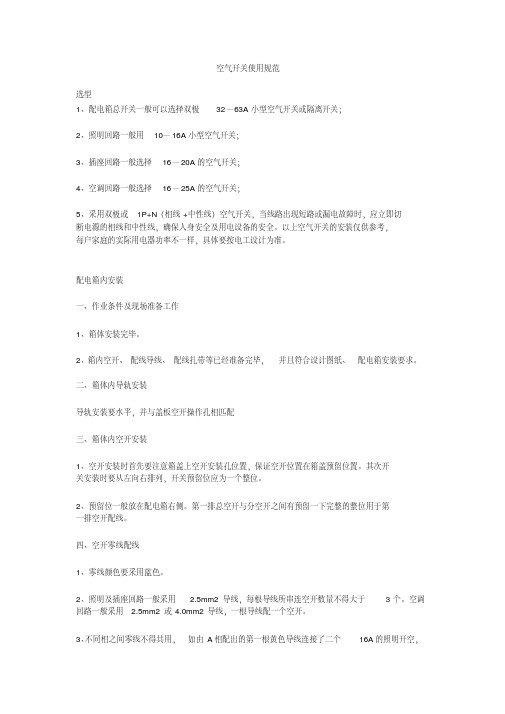

空气开关使用规范选型1、配电箱总开关一般可以选择双极32—63A小型空气开关或隔离开关；2、照明回路一般用10—16A小型空气开关；3、插座回路一般选择16—20A的空气开关；4、空调回路一般选择16—25A的空气开关；5、采用双极或1P+N（相线+中性线）空气开关，当线路出现短路或漏电故障时，应立即切断电源的相线和中性线，确保人身安全及用电设备的安全。

以上空气开关的安装仅供参考，每户家庭的实际用电器功率不一样，具体要按电工设计为准。

配电箱内安装一、作业条件及现场准备工作1、箱体安装完毕。

2、箱内空开、配线导线、配线扎带等已经准备完毕，并且符合设计图纸、配电箱安装要求。

二、箱体内导轨安装导轨安装要水平，并与盖板空开操作孔相匹配三、箱体内空开安装1、空开安装时首先要注意箱盖上空开安装孔位置，保证空开位置在箱盖预留位置。

其次开关安装时要从左向右排列，开关预留位应为一个整位。

2、预留位一般放在配电箱右侧。

第一排总空开与分空开之间有预留一下完整的整位用于第一排空开配线。

四、空开零线配线1、零线颜色要采用蓝色。

2、照明及插座回路一般采用 2.5mm2导线，每根导线所串连空开数量不得大于3个。

空调回路一般采用 2.5mm2或4.0mm2导线，一根导线配一个空开。

3、不同相之间零线不得共用，如由A相配出的第一根黄色导线连接了二个16A的照明开空，那么A相所配空开零线也只能配这两个空开，配完后直接边接到零线接线端子上。

4、箱体内总空开与各分空开之间配线一般走左边，配电箱出线一般走右则。

5、箱内配线要顺直不得有纹接现象，导线要用塑料扎带绑扎，扎带大小要合适，间距要均匀。

6、导线弯曲应一致，且不得有死弯，防止损坏导线绝缘皮及内部铜芯。

五、第一排空开配线1、A相线为黄、B相线为绿、C相线为红。

2、照明及插座回路一般采用 2.5mm2导线，每根导线所串连空开数量不得大于3个。

空调回路一般采用 2.5mm2或4.0mm2导线，一根导线配一个空开。

1:适用范围DZ47-63系列小型断路器（以下简称断路器），具有结构先进、性能可靠、分断能力强、外型美观小巧等特点，主要用于交流50HZ或60HZ，额定电压400V以下，额定工作电流为63A以下的场所。

主要用于办公楼、信宅和类似的建筑物的照明、配电线路及设备的过载和短路保护之用，亦可作为线路不频繁通断操作与转换之用。

该产品符合IEC60898、GB10963等标准的要求。

型号及其含义主要技术参数1、按极数分类有：单极、二极、三极、四极。

2、按额定电流分类有：1A、3A、6A、10A、16A、20A、25A、32A、40A、50A、63A3、按额定工作电压分类有：220/380V（单极为220V，二极为220/380V，三、四极为380V）4、按瞬时脱扣器分有：C型、D型，C型适用于配电保护，D型适用于电动机保护5、过电流脱扣特性：断路器在正常安装条件和基准环境温度下的过电流脱扣特性如下所示序号脱扣类型额定电流（A）试验电流（A）约定时间t预期结果起始状态1≤63A1.13In1≤1h不脱扣冷态2C、D≤63A1.45In1<1h脱扣热态≤32A2.55In1g<t<60s脱扣冷态3>32A1g<t<120s不脱扣4C所有值5In冷态5D10In1≤0.1s脱扣6C所有值10In7D50In1<0.1s冷态2:正常工作条件1.1周围空气温度-5℃～+40℃,24H内平均值不超过35℃；1.2海拔：安装地点的海拔高度不超过2000M。

1.3大气条件安装地点的空气相对湿度在最高温度+40℃时不超过50%，在最湿月的月平均最低温度不起过+25℃,相对温度不超过90%。

1.6安装型式采用标准导轨安装。

1.7安装条件安装场所的外磁场任何方向均不应超过地磁场的5倍，断路器一般应垂直安装，手柄向上接通电源位置。

安装处应无显著冲击和振动，无腐蚀性或爆炸性气体存在。

1.8接线方式用螺钉压紧接线。

选择空气开关（空开）的标准主要基于所需保护的电路或电气设备的电流和电压。

首先，空开的大小选择一般是按用电器电流的1.2倍选择。

例如，如果某电器在220V电压下的功率为5000W，其计算电流为23A左右，那么按照1.2倍的原则，我们应选择标准系列30A的空开。

除了基本的电流和电压考虑因素外，还有其他重要的原则：
1. 空气开关的额定电压必须大于等于线路的额定电压。

2. 空气开关的额定电流和过电流脱扣器的额定电流需要大于等于线路的计算负荷电流。

此外，空气开关不仅能起到接触和分断电路的功能，还能对电路或电气设备发生的短路、严重过载及欠电压等进行保护。

同时，它也可用于不频繁地启动电动机。

在选择空气开关时，还应注意其类型和特性，如C型和D型等，以确保其满足特定的应用需求。

总之，正确的选型可以确保电路的安全和稳定运行。

变压器开关选型标准1. 引言变压器开关是电力系统中重要的设备之一，用于控制变压器的通断操作。

正确选型变压器开关对于确保电力系统的稳定运行至关重要。

本文将详细介绍变压器开关的选型标准，以帮助读者了解如何选择适合的变压器开关。

2. 电压等级变压器开关的选型首先要考虑的是电压等级。

根据变压器所在的电力系统的电压等级，选择与之匹配的变压器开关。

常见的电压等级包括110kV、220kV、500kV等，选型时要确保变压器开关的额定电压与电力系统的电压等级相一致，以确保系统的正常运行。

3. 电流容量变压器开关的选型还需要考虑电流容量。

变压器的额定电流是选型的重要参数之一，它表示变压器能承受的最大电流。

在选型时，需根据变压器的额定电流来选择适合的变压器开关，以确保开关能够正常承载变压器的运行电流，避免过载现象的发生。

4. 短路能力变压器开关的短路能力也是选型的重要考虑因素之一。

短路能力是指开关在故障短路时能承受的最大电流。

在选型时，需要根据系统短路电流水平来选择具有足够短路能力的变压器开关，以确保在短路故障发生时能够正常运行，不造成设备损坏或人身安全事故。

5. 动稳定性对于大型电力系统来说，变压器开关的动稳定性也是选型的关键因素之一。

动稳定性是指变压器开关在开关操作时的机械和电气特性是否满足系统要求。

选型时需根据系统的动稳定性要求来选择具备良好动稳定性的开关，以确保开关能够快速、可靠地完成开关操作，并保持系统的稳定运行。

6. 寿命和可靠性变压器开关的寿命和可靠性也是选型的重要指标。

选型时需考虑开关的材料质量、结构设计以及制造工艺等方面的因素，选择具备较长寿命和高可靠性的变压器开关。

这将减少设备维修和更换频率，降低系统维护成本，并确保系统的连续稳定运行。

7. 环境适应性最后，变压器开关的选型还需考虑其环境适应性。

选型时需考虑设备所处环境的温度、湿度、海拔高度等因素，选择能够适应该环境条件的变压器开关。

这将确保开关能够在各种恶劣环境下正常运行，并提高系统的可靠性。

小型断路器也就是小型的空气开关产品，往往被应用于一些类似家庭等等相对范围较为狭窄的场所中，但是它所发挥的作用却很大，因此我们能够得知前期掌握一些关于小型断路器使用操作和维护处理方面知识的必要性。

那么今天为大家普及的信息就是关于小型断路器型号和具体细节含义方面的内容，更进一步还有关于具体例子的分析等等方面文字。

一、小型断路器型号小型断路器(英文名称：Miniature Circuit Breaker)又称微型断路器(Micro Circuit Breaker)，适用于交流50/60Hz 额定电压230/400V，额定电流至63A线路的过载和短路保护之用，也可以在正常情况下作为线路的不频繁操作转换之用。

是建筑电气终端配电装置引中使用最广泛的一种终端保护电器。

用于125A以下的单相、三相的短路、过载、过压等保护，包括单极1P，二极2P、三极3P、四极4P等四种。

微型断路器由操作机构、触点、保护装置(各种脱扣器)、灭弧系统等组成。

其主触点是靠手动操作或电动合闸的。

主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。

过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。

当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。

当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作。

当电路欠电压时，欠电压脱扣器的衔铁释放。

也使自由脱扣机构动作小型断路器主要用于工业、商业、高层和民用住宅等各种场所。

该产品应符合GB10963.1、IEC60898标准。

空气开关，又称自动开关，低压断路器。

原理是：当工作电流超过额定电流、短路、失压等情况下，自动切断电路。

DZ47-60A C20的空气开关，这是微(小)型断路器的额定电流标法，英文字表示磁脱扣(短路保护)的动作倍数，C一般用于普通配电(5-10倍)，另外一种常见的是D型，用于起动电流较大(如电机)的电器(10-14倍)。
