真空负荷开关选型

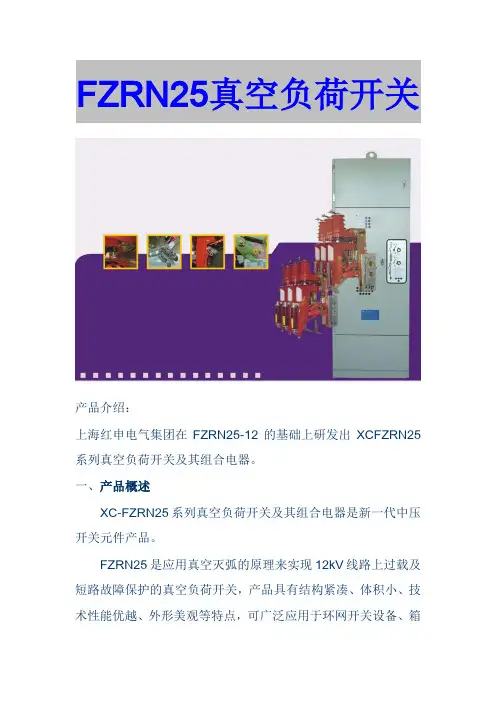

FZRN25真空负荷开关
产品介绍：
上海红申电气集团在FZRN25-12的基础上研发出XCFZRN25系列真空负荷开关及其组合电器。

一、产品概述
XC-FZRN25系列真空负荷开关及其组合电器是新一代中压开关元件产品。

FZRN25是应用真空灭弧的原理来实现12kV线路上过载及短路故障保护的真空负荷开关，产品具有结构紧凑、体积小、技术性能优越、外形美观等特点，可广泛应用于环网开关设备、箱
式变电站、等配电设备中。

二、性能
FZRN25真空负荷开关有各种电流等级及不同安装方式的产品系列，属于频繁性使用的开关设备，其机械及电器寿命可达10000次以上。

FZRN25真空负荷开关具备了20kA的短路分断能力（或配熔断器组合电器时交接电流/转移电流为3150A）及等同于断路器的保护功能。

FZRN25F熔断器组合电器综合了真空灭弧室高分断的能力以及熔断器在大电流短路时反时限速断的优势。

因此它能似断路器单独的多次开断过载电流（真空灭弧室），也可达到10ms以下的速断（熔断器），电寿命长，能配远动操作系统，可整定电流特性的智能式开关。

三、使用环境条件
设备正常使用条件
1 周围环境温度：上限＋40℃，下限-25℃；
2 相对湿度：日平均值不大于95％，月平均值不大于90％；
3 海拔高度：不高于1000m；
4 饱和蒸气压：日平均值不大于2.2x10-3Mpa，月平均值不大于1.8x10-3Mpa；
5 安装地点：无火灾、爆炸危险、严重污秽、化学腐蚀及经常性剧烈振动的场所；
红申集团生产车间：。

概述

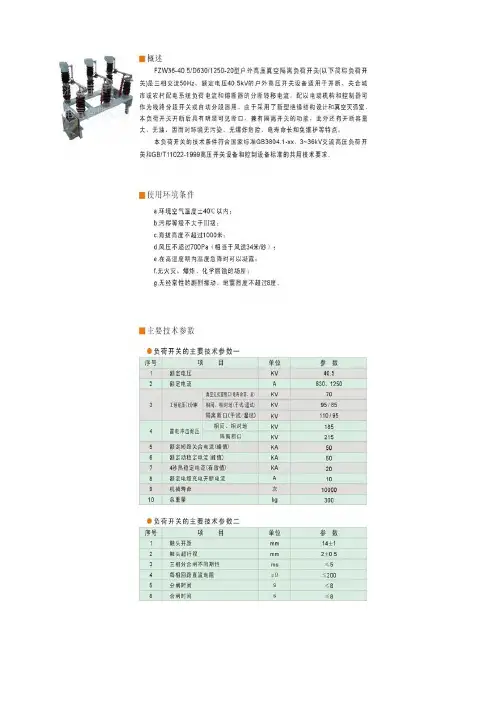

FZW32-40.5/1250-25型户外高压真空负荷开关中(以下简称负荷开关)是由我公司研制开发、并由我公司首家生产的新一代电器产品，经严格的型式试验和长期试运行考核，各项技术性能指标全部达到GB3804和IE标准，适用于额定电压40。

5KV、额定电流1250A、三相交流50Hz
的供电网络中。

主要技术参数
序号名称单位参数
1 额定电压KV 40.5
2 额定频率Hz 50
3 额定电流 A 1250
4 额定有功负载开断电流 A 1250
5 额定闭环开断电流 A 1250
6 5%额定有功负载一断电流 A 62.5
7 额定电缆充电开断电流 A 25
8 1min工频耐受电压：真空断口、相同相对地、隔离断口KV 68/95/110
9 雷电冲击耐受电压：相间相对地/隔离地口KV 185/215
10 额定短时耐受电流（热稳定）KA 25
11 额定短路持续时间S 4
12 额定峰值耐受电流（动稳定）KA 63
13 额定短路关合电流KA 63
14 机械寿命次10000
15 真空灭弧室触头允许磨损厚度mm 0.6
16 手动操作力矩Nm ≤300
外形及安装尺寸图
注：用户如有特殊要求，可与我厂协商后确定。

VF(R)-12中置固封式真空负荷开关-熔断器组合电器产品名称：VZF(R)-12中置固封式真空负荷开关-熔断器组合电器产品品牌：祝捷电气产品概述：VZF(R)-12型系列中置固封式真空负荷开关-熔断器组合电器(以下简称真空开关)，是根据独特的设计概念并结合市场需求而研发的最新一代真空开关设备，它广泛应用于户内铠装式空气绝缘开关柜中。

VZF(R)-12@真空负荷开关￥VF(R)-12真空负荷开关，组合电器◆产品概述VZF(R)- 12型系列中置固封式真空负荷开关-熔断器组合电器(以下简称真空开关)，是根据独特的设计概念并结合市场需求而研发的最新一代真空开关设备，它广泛应用于户内铠装式空气绝缘开关柜中。

它符合GB3804-2004 GB16926-1997等标准的规定。

在正常使用条件下，只要在真空开关的技术参数范围内，它就可以保证安全、可靠地运行于相应电压等级的电网中。

◆型号及其含义使用条件3.1 环境温度不高于+40℃，不低于—15℃(允许在-30℃时储运)；3.2 海拔高度不超过1000m；3.2 相对温度：日平均值不大于95%，月平均值不大于90%，饱和蒸汽压日平均值不大于2.2×10 Mpa，平均值不大于1.8×10 MPa；3.4 地震热度不超过8度；3.5 没有火灾，爆炸危险，严重污秽，化学腐蚀以及剧烈震动的场所。

4. 技术参数4.1 主要规格及技术参数4.2 断路器装配调整后机械特性参数4.3 分合闸线圈参数4.4 储能电机采用永磁式单相直流电动机,操作电压允许采用交,直流电源其技术参数5. 产品外型尺寸6. 产品结构及特点6.1 真空灭弧室断路器配用中间封接式陶瓷或玻璃真空灭弧室，采用铜铬触头材料，杯状纵磁场触头结构，其触头的电磨损速率小，电寿命长，触头的耐压水平高，介质绝缘强度稳定，弧后恢复速度快，截流水平底，开段能力强。

6.2 总体结构断路器总体结构采用操动机构和灭弧室前后布置的形式，主导电回路部分为三相落地式结构，真空灭弧室纵向安装在一个管状的绝缘筒内，绝缘筒由环氧树脂采用 APG工艺浇注而成，因而它特别抗爬电。

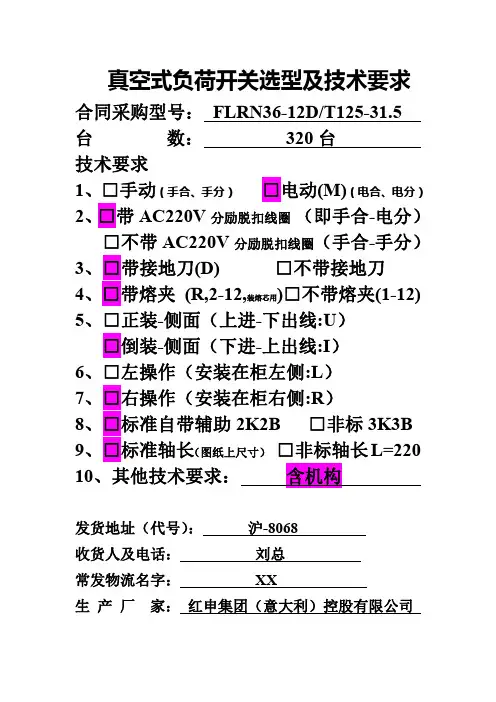

户内负荷开关选型及技术要求 采购型号：1、□手动（手合、手分） □电动(M)（电合、电分）
FZRN25-12D/T125-31.5 *60台
2、□带AC220V 分励脱扣线圈 （即手合-电分） □不带AC220V 分励脱扣线圈 （手合-手分）
3、□带接地刀(D) □不带接地刀
4、□带熔夹 (R,2-12,装熔芯用)□不带熔夹(1-12)
5、□正装-侧面（上进-下出线:U ）
□倒装-侧面（下进-上出线:I ）
6、□左操作（安装在柜左侧:L ）
7、□右操作（安装在柜右侧:R ）
8、□标准自带辅助2K2B □非标3K3B
9、□标准轴长（图纸上尺寸） □非标轴长L=
10、其他技术要求：
无
发货地址（代号）：收货人及电话： XX
常发物流名字： YY
生产企业名字： ZZ
上海红申高压电气元件有限公司
图1 FZN25-12DR生产车间一角
图2 FZN25-12DR在箱变中。

FZRN16-12D、24D高压真空负荷开关FZN16—12D/630-20型户内高压真空负荷开关（下简称“负荷开关”）和FZN16R—12D/T125—31.5真空负荷开关—熔断器组合电器（以下简称“组合电器”）是上海红申电气有限公司结合国内外先进技术，自行开发的三相交流50Hz额定电压12KV的户内高压配电开关，可供工矿企业、高层建筑、住宅小区、学校、医院、车站、码头等配电系统作为户内三相环网供电设备或终端供电设备使用。
