一、概述电气设备的保护和控制用。

其中负荷开关—熔断器组合电器与变压器保护特性相匹配，对环网供电单元尤其适用。

环境湿度：日平均相对湿度：≤95% 月平均相对湿度：≤90%日平均蒸气压：≤2.2×10-3Mpa 月平均蒸气压：≤1.8×10-3MPab)海拔高度：不超过1000m；c)地震烈度不超过8度；d)使用场所无滴水、无结霜、无结露、无易燃和爆炸危险、无化学腐蚀性气体以及无剧烈震动。

若有特殊要求，请用户和我公司联系！四、本产品符合GB3804-1990、GB3906-1991、GB16926-1997、GB/T11022-1999、IEC420-1990等标准，并已通过了全部型式试验。

七、FL(R)N36-12 D型SF6负荷开关1 2 34 5 6 7注：1、上接线端头。

2、上壳体。

3、操作机构。

4、下接线端头。

5、电显输出端。

6、下壳体。

7、固定螺栓。

八、操作机构（一）、二工位手动操作机构1 2 3 4 5注：1、SF6开关合、分指示。

2、门连锁操作孔。

3、门连锁机构。

4、操作手柄。

5、合、分闸操作孔。

（二）、三工位手动操作机构1 2 3 4 56注：1、合、分指示。

2、门连锁操作孔。

3、门连锁机构。

4、操作手柄。

5、SF6开关合闸操作孔。

6、分闸按钮。

（三）、二工位电动操作机构（四）、三工位电动操作机构1 2 3 4 5 1 2 3 4 56 7 6 7 8注：1、辅助接点。

2、合、分闸指示。

注：1、辅助接点。

2、SF6开关合、分闸指示。

3、连锁机构。

4、接地开关操作孔。

3、连锁机构。

4、接地开关操作孔。

5、操作手柄。

6、储能电机。

5、操作手柄。

6、储能电机。

7、手动合、分闸操作孔。

7、手动合闸操作孔。

8、分闸按钮。

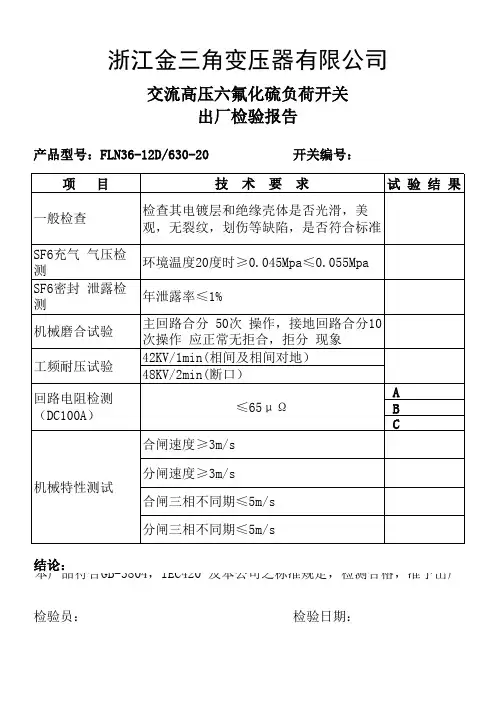

九、操作程序FL(R)N36-12□型负荷开关出厂前，经过严格的出厂检验，符合产品的技术要求。

在安装、调试前，必须仔细的阅读安装使用说明书，并做好以下准备工作。

1 概述2 产品型号含义FL N 36 － 12 D / T 630 － 20FL(R)N36-12D型户内交流高压六氟化硫负荷开关及负荷开关-熔断器组合电器(以下简称“负荷开关”和“组合电器” )是我公司吸收国外先进技术，结合我国运行要求，自行设计研制而成。

该产品经过全面型式试验，性能符合GB3804《30～63kV交流高压负荷开关》、GB16926《高压负荷开关-熔断器组合电器》、IEC60265-1、IEC60420标准要求。

该产品具有“合-分-接地”三工位灭弧室，联锁可靠，断口绝缘强度高，大爬距设计，出线端用均压保护罩保护。

FLN36-12D(B)型户内交流高压六氟化硫负荷开关，其出线端可接欧式电缆前接头，进出线可安装电缆，配用在电缆分支(箱)内。

开关特殊的动密封和固定密封设计，密封可靠，并且在明显位置装有压力表，供运行时监视，确保运行安全，是装备城市电网的新一代高压开关设备。

本产品适用于三相交流10kV、50Hz的电力系统中，作为工矿企业、高层建筑、住宅小区、预装式变电站场所，用来开断、关合负载电流、故障电流，控制和保护线路与配电变压器之用。

2.1 负荷开关额定短时耐受电流，kA 额定电流，A 弹簧操动机构接地开关( 不带时无“D” ) 额定电压， kV 设计序号户内六氟化硫负荷开关2.2 组合电器目录1．概述------------------------------------------------------- 12．产品型号含义 ---------------------------------------------------- 13．使用条件 ---------------------------------------------------------- 24．技术参数 ---------------------------------------------------------- 25．结构 ---------------------------------------------------------------- 46．负荷开关灭弧原理 -------------------------------------------- 57．操作 ------------------------------------------------------------ 58．联锁 -----------------------------------------------------------79．外形及安装尺寸 ------------------------------------------------ 810．接线原理图 ------------------------------------------------- 1211．安装、调整要求 ----------------------------------------------- 1412．维护和保养-------------------------------------------------- 1613．包装贮运 --------------------------------------------------- 1814．常见故障及排除方法 ----------------------------------------- 1815．随机文件及备品配件 ----------------------------------------- 19----------表1(续)序号名称单位数据FLN36-12D FLRN36-12D8910111213141516额定电缆充电电流额定开断空载变压器容量额定转移开断电流额定预期短路开断电流额定绝缘水平1min工频耐受电压相间、对地/断口雷电冲击耐受电压相间、对地/断口机械寿命SF6额定气压(20℃时)电动机构额定操作电压二次线路1min工频耐受电压A kVA A kA kV kV 次MPa V V10125017005042/4875/8520000.04~0.05AC或DC22020004.2 熔断器技术参数见表2。

FLN48-12负荷开关本系列负荷开关是红苏公司于2008年研制开发的产品，应用于XGN15-12SF6环网柜，具有较高的经济性、安全性、可靠性.且结构简单、操作灵活、联锁可靠、安装方便等特点。

符合标准IEC60265 、IEC62271 、GB3804、GB16926等。

结构和原理
FLN48-12D负荷开关主回路及接地回路均密封在由环氧树脂采用APG工艺浇注制成的绝缘壳体中，具有绝缘性能好、抗污秽环境等优点。

绝缘壳体由上下两绝缘罩饼合而成，内部充有相对压力为O.4bar的SF6气体，下绝缘罩采取局部较薄壁厚的防爆膜措施，从而确保万一事故情况下，过压的SF6气体冲破安全防爆膜后压力下降，气体直接喷向柜体后部，保证人身安全。

FLN48-12D负荷开关采用灭弧栅灭弧结构，具有灭弧迅速，可靠等特点。

FLN48-12D 负荷开关分为FLN48-12D(K型单弹簧操作机构)和FLRN48-12D(A型单弹簧操作机构)两种.
FLRN48-12D型可组合成负荷开关+熔断器组合电器并具有控制和保护功能。

正常使用环境条件
a 环境温度
最高温度+40℃
最低温度-35℃
b 湿度
最大平均≤95%
月平均≤990%
c 海拔高度≤92000米
d. 抗震能力8度
e 周围空气应不受腐蚀性、可燃性气体、水蒸气等明显污染。

应无经常性剧烈震动。

年漏电率≤1%
特殊条件
当负荷开关在海拔高度2000米以上使用时，需特别注明，以便制造时对设计方案进行调整。

(目前本公司制造的负荷开关已有在海拔高达5000米左右安全运行的先例)。

《FKRN12-12DR／125-31.5》10KV户内高压负荷开关参数一、10KV户内高压负荷开关《FKRN12-12DR／125-31.5》称说明概述10KV户内高压负荷开关《FKRN12-12DR／125-31.5》称可在工作电流范围内进行频繁的操作或多次开断短路电流;机械寿命可高达30,000次，满容量短路电流开断次数可达50次。

《FKRN12-12DR／125-31.5》适于重合闸操作并有极高的操作可靠性与使用寿命。

《FKRN12-12DR／125-31.5》(普通型)采用了立式的绝缘筒防御各种气候的影响;且在维护和保养方面，通常仅需对操作机构做间或性的清扫或润滑。

《FKRN12-12DR／125-31.5》(极柱型)采用了固体绝缘结构—集成固封极柱，实现了免维护。

《FKRN12-12DR／125-31.5》在开关柜内的安装形式既可以是固定式，也可以是可抽出式的，还可安装于框架上使用四、《FKRN12-12DR／125-31.5》选型用户可根据被保护对象选用不同型号的《FKRN12-12DR／125-31.5》，对使用场所的不同可选用防污型和高原型。

为满足市场的需求我厂可根据用户的要求设计各种非标产品。

《《FKRN12-12DR／125-31.5》10KV户内高压负荷开关》五、《FKRN12-12DR／125-31.5》使用条件：1.适用于户内、外；2.环境温度-40℃~+40℃；3.海拔高度不超过3000m（瓷套式不超过1000m）；4.电源频率不小于48Hz、不超过62 Hz；5.长期施加在《FKRN12-12DR／125-31.5》端子间的工频电压不超过《FKRN12-12DR／125-31.5》的持续运行电压；6.地震烈度8度及以下地区；7.大风速不超过35m/s。

8.《FKRN12-12DR／125-31.5》保护发电厂、变电站的交流电气设备免受大气过电压和操作电压的损坏。

《FKRN12-12DR／125-31.5》是变电站被保护设备免遭雷电冲击波袭击的设备。

户内负荷开关选型及技术要求 采购型号：1、□手动（手合、手分） □电动(M)（电合、电分）
FKRN12-12D/T125-31.5 *120台
2、□带AC220V 分励脱扣线圈 （即手合-电分） □不带AC220V 分励脱扣线圈 （手合-手分）
3、□带接地刀(D) □不带接地刀
4、□带熔夹 (R,2-12,装熔芯用)□不带熔夹(1-12)
5、□正装-侧面（上进-下出线:U ）
□倒装-侧面（下进-上出线:I ）
6、□左操作（安装在柜左侧:L ）
7、□右操作（安装在柜右侧:R ）
8、□标准自带辅助2K2B □非标3K3B 9、□标准轴长（图纸上尺寸） □非标轴长L=
10、其他技术要求：
无
发货地址（代号）：收货人及电话： XX
常发物流名字： XX
生产企业名字： XX
红申集团（山东）有限公司
FKN12-12样图
FKN12-12生产车间一角
FKN12-12包装待发货，日发200余台
FKN12-12库存，日产300余台。

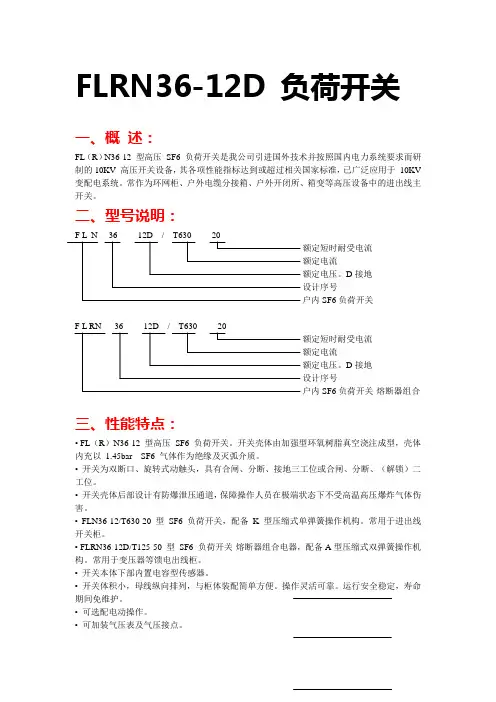

上海红申FLRN36-12D 负荷开关一、概述：FL（R）N36-12 型高压SF6 负荷开关是我公司引进国外技术并按照国内电力系统要求而研制的10KV 高压开关设备，其各项性能指标达到或超过相关国家标准，已广泛应用于10KV 变配电系统。

常作为环网柜、户外电缆分接箱、户外开闭所、箱变等高压设备中的进出线主开关。

二、型号说明：F L N 36 - 12D / T630 - 20额定短时耐受电流额定电流额定电压。

D接地设计序号户内SF6负荷开关F L RN 36 - 12D / T630 - 20额定短时耐受电流额定电流额定电压。

D接地设计序号户内SF6负荷开关-熔断器组合三、性能特点：• FL（R）N36-12 型高压SF6 负荷开关。

开关壳体由加强型环氧树脂真空浇注成型，壳体内充以1.45bar SF6 气体作为绝缘及灭弧介质。

• 开关为双断口、旋转式动触头，具有合闸、分断、接地三工位或合闸、分断、（解锁）二工位。

• 开关壳体后部设计有防爆泄压通道，保障操作人员在极端状态下不受高温高压爆炸气体伤害。

• FLN36-12/T630-20 型SF6 负荷开关，配备K 型压缩式单弹簧操作机构。

常用于进出线开关柜。

• FLRN36-12D/T125-50 型SF6 负荷开关-熔断器组合电器，配备A型压缩式双弹簧操作机构。

常用于变压器等馈电出线柜。

• 开关本体下部内置电容型传感器。

• 开关体积小，母线纵向排列，与柜体装配简单方便。

操作灵活可靠。

运行安全稳定，寿命期间免维护。

• 可选配电动操作。

• 可加装气压表及气压接点。

四、符合标准：GB3804 GB3906 GB11022 GB16926 IEC298 IEC265 等五、技术参数：六、生产实况：七、企业简介：企业机构：上海红申电气有限公司法人代表：刘董事长注册资本：人民币9000万经营模式：生产加工、经销批发员工数量：1200人主要市场：大陆;西欧;东南亚;客户类型：国家电网公司、成套厂、大中型建筑工程所属行业：配电输电设备;开关;产品信息：成套大类（高低压电器、变压器、箱变）品牌：红申HS特色产品：SF6大类(FLN36-12、FLRN36-12D）。

FLN36-12D／630-20(LS2)户内交流高压六氟化硫负荷开关及FLRN36-12D／100-31.5(LS2r)户内交流高压六氟化硫负荷开关—熔断器组合电器适用于三相交流50Hz环网或终端供电的电站和工业用电设备中，作为10kV电力系统负荷控制线路保护之用。
