XCFKN12-12及XCFZN25-12负荷开关选型

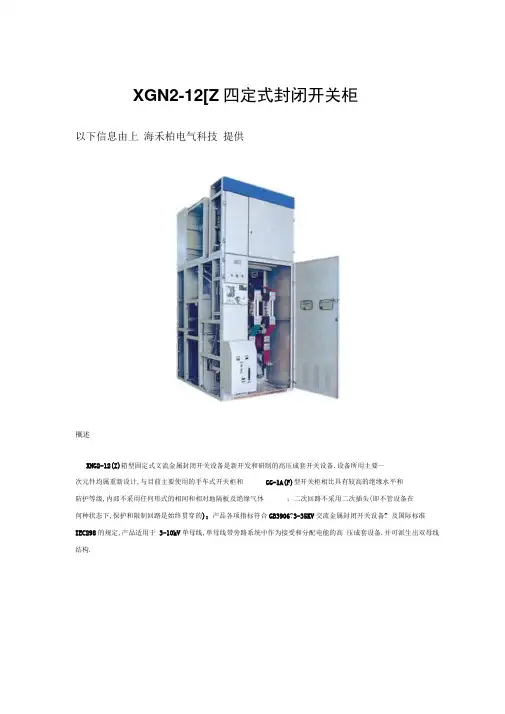

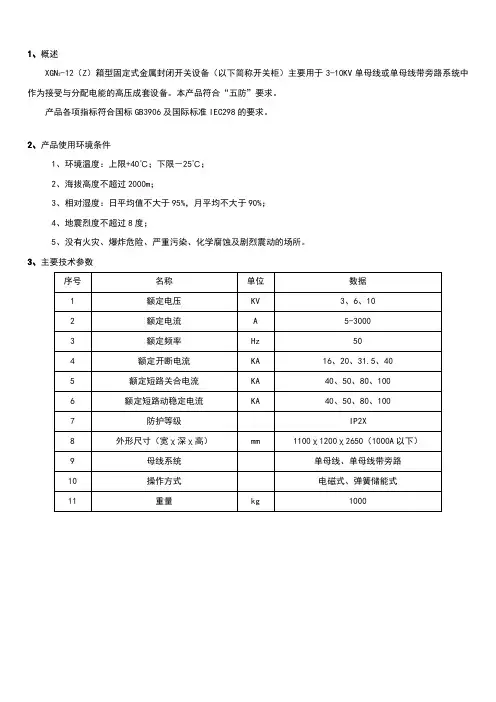

XGN2-12[Z四定式封闭开关柜以下信息由上海禾柏电气科技提供概述XNG2-12(Z)箱型固定式文流金属封闭开关设备是新开发和研制的高压成套开关设备.设备所用主要一次元件均属重新设计,与目前主要使用的手车式开关柜和GG-1A(F)型开关柜相比具有较高的绝缘水平和防护等级,内部不采用任何形式的相间和相对地隔板及绝缘气体；二次回路不采用二次插头(即不管设备在何种状态下,保护和限制回路是始终贯穿的)；产品各项指标符合GB3906?3-35KV交流金属封闭开关设备? 及国际标准IEC298的规定,产品适用于3-10kV单母线,单母线带旁路系统中作为接受和分配电能的高压成套设备.并可派生出双母线结构.型号含义① 2 3 4 ⑤⑹⑦(8) ⑼1额定热稳定电流〔kA〕2额定电流依〕3操动方式T：弹簧操作D：电磁操作4 一次方案号5额定电压6设计序号7户内装置6固定式9箱型开关设备主要技术参数序号工程单位参数1额定电压kV 3.6、72 122赖定电流A630、1250,1600、2000、2500、3150 3额定开断电流kA16. 20. 31.5、404额定断路关合电流kA40. 50、80x 1005额定断路动稳定电流kA40、50、80、WO6频定热稳定电流kA16. 20. 3L5、407额定热程定时间S48防护等级IP2X9母线系统单母线、单母线带旁路10电磁式、弹簧储能式11外形尺寸〔宽X深X高〕mm nOOx 1200x2650( 1OOOAI>T)12重最kg1000产品结构特点本开关柜为金属封闭箱型结构, 柜体骨架由角钢焊接而成.柜内用钢板分隔成断路器室, 母线室,电缆室, 继电器室,并可通过门面上的观察窗和照明灯观察柜内各主要元件的运行情况.为提升开关柜的技术性能,各主要元件进行了重新设计〔如断路器,旋转式隔离开关等 〕,根据柜体布置,继电器室可安装继电器,门 上可装设信号继电器、指示仪表、信号灯,转换开关安装于操作小室.后面为母线室,下面为电缆室,用 户可方便地进行接线,前面为断路器室,方便了开关柜主开关的检修,柜体内部机构参见图 1、图2和产品说明书.外形尺寸及产品结构图为组合开关室5-手动操作及联锁机构 6.主开美军__nr o[.电线室£压力释放迪道3.仪表室7.小选或弹赛扪拘 8,接地母盛 9.电缆室XGN2-12Z旁路电缆出线柜外形结构图〔配用ZN28A系列真空断路器〕XGN2-12安装尺寸及根本示意主接线方案旋芳 期奚开关 GN30-10(Xag«)C)八 /1 2/ 2/ 1/1 1/1 ZN28A-10 (配 CD17CT19) 111 1 11 电流互尊那tzzj J6-10232323备注 架空出线 架空进出线柜宽(mm)主接线图旋龄式 开关GN33-1gGH3d10C) 2/ 211/1 1/1 V® ZN28A-10(ECD17,CT19)1 111 1 电渔互感i» LZZJ J6-102 323 2 电压显示装・GSN-10(D(1)(D(1)1备注 柜宽(mm)联络1100联络出线1100主要电器设备方案重号 19 20 212223 24题定电漉(A) 1250概定电流(A) 限总开关GN30-10DZN28A-10 (ECD17,CT19)方案设号25 262728 30主接线图OOO OOO1500-3150额定电流(A) 1250应狗式隔寓开关GN3Q-10D熔断器RN2-10电压JDZ或JDJ 1 1323132131互感SS JDZJ 或JSJW 避ATiBFS 或Fz2 电澹互感器tzg^-w 3或⑴33备注柜宽(mm) 联络柜电压互电联络柜1100避雷联络相电流互感裾LMZBJ-10缶注柜宽(mm) 架空进线联络架空进线联给联络12003架空进姣联络出线方案编号31 32主接城图方案嫔号42主接线图额定电流(A)板,专式fil熔电压»商JT 关GZ3O-1OD断置RN2-10JDZ*JDJ313210S避电流互SJDZJ 或JSJW需8SFS 或Fz2溜鸟雪盟-103(1)2 备注柜宽(mm)联络主要电器设备3132133(1) 3(1)2 31250电统出线浜络1100方案编号43 44 45 46 47 48主接线图81定电流(A)型耨式厢离开关GN30-10.熔断器RN2-10电压JDZ或JDJ互感器JDZJ或JSJW避富3JFS或Fz2电流互18as LZZJ J6-10备注柜宽(mm)进线联络3(1)联络出线1 13 323(1)2 3电缆进线计■3(1)联络出线额定电流(A)磔式修舫关GN3g(WMO-IOC) 1/2 121250主要电器设备g ZN28A-10雪(BBCD17.CT19)电流互感淞居穿g-I. 3 3电压互(B器JDXF11-10避雷疆FS或Fz2«?»SRN2-10/3备注务路电甄出线LW%的柜宽(mm)架空进线联络联络架空进线联络出线主要电器设备额定电潮A) 1 1250旄转式隔离开关GN30-10D 1熔断器RN2-10 3电压互感器JDZ或JDJ 2注：1 .选用少油於珞器时.额定电流仅达1000A2•一次方案01~06均可以主母电接架空进出,放在一次线路中不--- 表示Q3•当2变压S5SC容量为50KVA时,柜览时为1400mm〞备注电压互感瑞柜宽(mm) 1100联络订货须知♦ 订货时用户需提供以下资料1♦ 主接线方案编号及母线系统图、排列图；♦ 二次回路接线原理图、端子排列图.如无端子排列图时按制造厂规定 ♦ 开关柜内电元件的型号、规格、数量 ；♦ 主母线,支主母线的材质、规格,否那么根据制造厂规定供给 ； ♦ 关柜使用在特殊环境条件,应在订货时提出 ；♦ 需要附件、备件时,应提出其种类的数量. 方案组合例如630-1000 A 架空进蛙、计晟 630-1(X10 A 架空进线、计用 63D- 1000A架空进屿、带PT 630- IDDDA 电填道就密FT 630- 1(K]OA 再生膜络。

HXGN15-12高压开关柜一、概述HXGN15-12箱式固定交流金属封闭环网开关设备（简称环网柜），是为城市电网改造和建设需要而设计的新型开关设备。

在供电系统中亦作为开端负荷电流和短路电流以及关合短路电流之用，适用于交流3~10KV、50HZ的配电系统中。

广泛地用于城市电网建设和改造工程、工矿企业、高层建筑和公共设施等，作为环网供电单元和终端设备，起着电能的分配、控制和电气设备的保护作用，也可装在预装变电站中。

本环网柜配有真空负荷开关，弹簧操动机构，该机构即可手动操作，也可电动操作。

接地开关和隔离开关配用手力操作机构，本环网柜成套性强、体积小、无燃烧和爆炸危险，具有可靠的无防功能。

本环网柜符合GB3906《3~35KV交流金属封闭开关柜设备》、IEC60420《高压交流负荷开关-熔断器组合金属》标准的有关规定。

二、产品型号及含义三、设备可适用环境1、安装地点：户内2、海拔高度：＜2000米3、户外环境温度：-15℃～+40℃4、湿度条件：日平均值不大于95%，水蒸气压力日平均值不超过2.2KPa；月平均值不大于90%，水蒸气压力月平均值不超过1.8KPa。

5、地震烈度：8度6、没有腐蚀性或可燃性气体等明显污染的场所。

7、四、执行标准：GB3906 《3—35KV交流金属封闭开关设备》GB311.1 《高压输变电设备的绝缘配合》GB311.2～311.6 《高电压试验技术》GB5582 《高压电力设备外绝缘污秽等级》GB11022 《高压开关设备通用技术条件》GB1984 《交流高压断路器》GB191 《包装贮运标志》GB5273 《变压器、高压电器及套管的接成端子》GB1985 《交流高压隔离开关和接地开关》GB1207 《电压互感器》GB1208 《电流互感器》GB11032 《交流无间隙金属氧化物避雷器》GB8287 《高压支柱瓷绝缘子》GB/T16927.1 《高压试验技术》GB7354 《局部放电测量》DL/T404 《户内交流高压开关柜订货技术条件》DL/T593 《高压开关设备的共用订货技术导则》DL/T11022 《高压开关设备通用技术条件》DL403 《10~35千伏户内高压真空断路器订货技术条件》GB3309 《高压开关设备常温下的机械试验》GB763 《交流高压电器在长期工作时的发热》GB2421 《电工电子产品基本环境试验规程》GB2706 《交流高压电器动、热稳定试验方法》IEC298 《额定电压1-52kV交流金属封闭开关设备和控制设备》GBJ6 《机械工厂电力设计规范》GB500 《10kV及以下变电所设计规范》GB50052 《供配电系统设计规范》GB50524 《工业及民用电力装置接地设计规范》GB50150 《电气装置安装工程、安装设备交接试验规程》GB/T4109 《高压套管技术条件》GB/T16927.1 《高电压试验技术》四、主要技术参数五、结构特点5.1 结构性能特点5.1.1环网柜采用8MF型材料组装，全构架安装模数孔E=20mm。

HXGN□-12型户内交流高压真空环网开关设备技术条件四川省科威电工有限责任公司2006年10月HXGN□-12型户内交流高压真空环网开关设备试制鉴定大纲四川省科威电工有限责任公司2006年10月单位：四川省科威电工有限责任公司产品型号及名称：HXGN□-12/T630-20型户内交流高压真空环网开关设备HXGN□-12R/T125-31.5地址：四川省眉山彭山县青龙镇上莲村联络人：张明奎四川省科威电工有限责任公司四川省科威电工有限责任公司四川省科威电工有限责任公司HXGN□-12 HXGN□-12 HXGN□-12HXGN□-12 HXGN□-12 HXGN□-12达州市远东电器达州市远东电器达州市远东电器HXGN□-12R HXGN□-12R HXGN□-12RHXGN□-12 HXGN□-12 HXGN□-12四川省科威电工有限责任公司四川省科威电工有限责任公司四川省科威电工有限责任公司HXGN□-12R HXGN□-12R HXGN□-12RHXGN□-12 HXGN□-12 HXGN□-12矩形母线载流量：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12]双层铜排[40℃]=1.56-1.58单层铜排[40℃]〔根据截面大小定〕3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求ＴＭＹ100*10载流量为：单层：１００*１８＝１８００〔Ａ〕［查手册为１８６０Ａ］；双层：２〔ＴＭＹ１００*１０〕的载流量为：１８００*１.５８＝２９４０〔Ａ〕；［查手册为２９４２Ａ］；三层：３〔ＴＭＹ１００*１０〕的载流量为：１８0０*２＝３60０〔Ａ〕［查手册为３７８０Ａ］如单层120*10的铜母排的载流量=120*18=2160(A),查表为2150A;3层120*10的铜母排的载流量=2*12160=4320(A),查表为4238A;所以用以上近似公式的计算结果还是应该能承受的,可以不用查表.因为实际设计时母线载流量应该考虑至少20%的裕度.铝排载流量估算，依厚系数乘排宽。

户内负荷开关选型及技术要求 采购型号：1、□手动（手合、手分） □电动(M)（电合、电分）
FZRN25-12D/T125-31.5 *60台
2、□带AC220V 分励脱扣线圈 （即手合-电分） □不带AC220V 分励脱扣线圈 （手合-手分）
3、□带接地刀(D) □不带接地刀
4、□带熔夹 (R,2-12,装熔芯用)□不带熔夹(1-12)
5、□正装-侧面（上进-下出线:U ）
□倒装-侧面（下进-上出线:I ）
6、□左操作（安装在柜左侧:L ）
7、□右操作（安装在柜右侧:R ）
8、□标准自带辅助2K2B □非标3K3B
9、□标准轴长（图纸上尺寸） □非标轴长L=
10、其他技术要求：
无
发货地址（代号）：收货人及电话： XX
常发物流名字： YY
生产企业名字： ZZ
上海红申高压电气元件有限公司
图1 FZN25-12DR生产车间一角
图2 FZN25-12DR在箱变中。

FKN12－12D/630－20型户内交流高压负荷开关(以下简称FKN12－12D负荷开关)是额定电压为12KV，额定频率为50HZ的三相高压开关设备，用于分合负荷电流，闭环电流，空载变压器和电缆充电电流，关合短路电流。

配装接地开关的负荷开关，可以承受短路电流。

FKN12－12R.D/125－31.5型户内交流高压负荷开关--熔断器组合电器(以下简称FKN12－12R.D组合器)是FKN12－12D负荷开关开断与S□LAJ－12(XRNT□－12)高压限流式熔断器组合在一起的户内高压开关设备。

它可以可靠开断直至短路电流的任何电流：负荷开关开断工作电流，熔断器开断短路电流，联合开断工作电流与全短路电流之间的任何过电流，同时熔断器通过其撞击器使负荷开关分闸。

使用环境◆周围空气温度：上限+40℃，下限－25℃；◆海拔高度：1000m及以下；◆相对湿度：月平均值不大于90%，日平均值不大于95%；◆周围空气应不受腐蚀或可燃性气体及水蒸汽体等明显污染；◆无经常性的剧烈运动；◆耐污秽等级：Ⅱ级。

如使用条件超过上述规定，由用户与制造厂协商确定。

型号含义技术参数序号名称名称数据1 额定电压 kV 122 额定频率 Hz 503 额定绝缘水平 1min工频耐压 kv 对地/相间42/48雷电冲击耐压(峰值) 对地/相间75/854 额定短路开断电流 kA 20 25 31.5 405 额定电流 A 630 630 1250 1600 1250 16001250 1250 2000 2500 2000 25006 额定短时耐受电流(有效值) kA 20 25 31.5 407 额定峰值耐受电流(峰值) 50 63 80 1008 额定短路关合电流(峰值) 50 63 80 1009 额定短路电流持续时间 S 410 机械寿命次 2000011 二次回路工频耐受电压(1min) V 200012 额定操作顺序分-t-合分-t1-合分注：20kA、25kA、31.5kA t=0.3s t1=180s；40kA t=180s t1=180sFN3-10高压负荷开关什么用？一、FN3-10高压负荷开关用途1、FN3-10、FN3-10R、FN3-10R/3负荷开头系户内装置的高压装置的高压电器。

户内负荷开关选型及技术要求 采购型号：1、□手动（手合、手分） □电动(M)（电合、电分）
FN12-12DR/630-25 *85台
2、□带AC220V 分励脱扣线圈 （即手合-电分） □不带AC220V 分励脱扣线圈 （手合-手分）
3、□带接地刀(D) □不带接地刀
4、□带熔夹 (R,2-12,装熔芯用)□不带熔夹(1-12)
5、□正装-侧面（上进-下出线:U ）
□倒装-侧面（下进-上出线:I ）
6、□左操作（安装在柜左侧:L ）
7、□右操作（安装在柜右侧:R ）
8、□标准自带辅助2K2B □非标3K3B
9、□标准轴长（图纸上尺寸） □非标轴长L=
10、其他技术要求：
无
发货地址（代号）：收货人及电话： XX
常发物流名字： YY
生产企业名字： ZZ
红申集团电气有限公司
图1 FN12-12DR生产车间一角
图2 FN12-12DR包装车间一角。

一、10KV户内高压负荷开关《FKRN12-12DR／125-31.5》称说明概述10KV户内高压负荷开关《FKRN12-12DR／125-31.5》称可在工作电流范围内进行频繁的操作或多次开断短路电流;机械寿命可高达30,000次，满容量短路电流开断次数可达50次。

《FKRN12-12DR／125-31.5》适于重合闸操作并有极高的操作可靠性与使用寿命。

《FKRN12-12DR／125-31.5》(普通型)采用了立式的绝缘筒防御各种气候的影响;且在维护和保养方面，通常仅需对操作机构做间或性的清扫或润滑。

《FKRN12-12DR／125-31.5》(极柱型)采用了固体绝缘结构—集成固封极柱，实现了免维护。

《FKRN12-12DR／125-31.5》在开关柜内的安装形式既可以是固定式，也可以是可抽出式的，还可安装于框架上使用各相主回路电阻uΩ≤50动静触头允许磨损累计厚度mm 3四、《FKRN12-12DR／125-31.5》选型用户可根据被保护对象选用不同型号的《FKRN12-12DR／125-31.5》，对使用场所的不同可选用防污型和高原型。

为满足市场的需求我厂可根据用户的要求设计各种非标产品。

《《FKRN12-12DR／125-31.5》10KV户内高压负荷开关》五、《FKRN12-12DR／125-31.5》使用条件：1.适用于户内、外；2.环境温度-40℃~+40℃；3.海拔高度不超过3000m（瓷套式不超过1000m）；4.电源频率不小于48Hz、不超过62 Hz；5.长期施加在《FKRN12-12DR／125-31.5》端子间的工频电压不超过《FKRN12-12DR／125-31.5》的持续运行电压；6.地震烈度8度及以下地区；。

户内负荷开关选型及技术要求 采购型号：1、□手动（手合、手分） □电动(M)（电合、电分）
FKRN12-12D/T125-31.5 *120台
2、□带AC220V 分励脱扣线圈 （即手合-电分） □不带AC220V 分励脱扣线圈 （手合-手分）
3、□带接地刀(D) □不带接地刀
4、□带熔夹 (R,2-12,装熔芯用)□不带熔夹(1-12)
5、□正装-侧面（上进-下出线:U ）
□倒装-侧面（下进-上出线:I ）
6、□左操作（安装在柜左侧:L ）
7、□右操作（安装在柜右侧:R ）
8、□标准自带辅助2K2B □非标3K3B 9、□标准轴长（图纸上尺寸） □非标轴长L=
10、其他技术要求：
无
发货地址（代号）：收货人及电话： XX
常发物流名字： XX
生产企业名字： XX
红申集团（山东）有限公司
FKN12-12样图
FKN12-12生产车间一角
FKN12-12包装待发货，日发200余台
FKN12-12库存，日产300余台。

负荷开关的运行与维护高压负荷开关是专门用于接通和断开负荷电流的电器设备:装有热脱扣器时，在过负荷的情况下也能自动跳闸。

负荷开关仅有简单的灭弧装置，不能切断短路电流,因此,它必须与高压熔断器结合使用,短路电流由熔断器切断。

负荷开关断开后，与隔离开关一样，具有明显可见的断开间隙,所以它也具有隔离电流、保证安全检修的功能。

高压负荷开关分户外(FW)和户内(FN)两大类。

每台都配有相应的手动(CS)操作机构。

高压负荷开关的类型较多,这里着重介绍几种新一代高压真空负荷开关。

FN21-12D.R型户内高压真空负荷开关及熔断器组合电器是我国研制的新一代12kV真空负荷开关，产品在国家高压电器质量检验测试中心通过了型式试验。

本开关额定开断转移电流可达 3150A，额定工频而受电压 42kY,具有优良的开断性能和绝缘水平，特别适合在配电网中作控制和保护的开关设备。

ZFN--12(R)型12kV负荷开关组合电器用于开断负荷电流、过载电流和短路电流,特别适用于对无油化、不检修及频繁操作有要求的场所。

真空灭弧室的操作方式既可采用弹簧机构，也可采用电动机构。

真空火弧室、隔离刀和接地刀之间具有可靠的连锁。

处于合闸位置的组合电器，当短路电流或过载电流流过主回路时,熔断器中至少有一相熔体熔断,撞击器动作,撞击组合电器的机构锁扣装置,使真空灭弧室在分闸弹簧的作用下实现快速可靠分间。

FZW28-12 户外交流 12kV高压真空负荷开关因其卓越的性能及免维护特性,目前广泛地应用于架空线路配电系统。

该设备与故障押查控制器(FDR)或谣控终端单元(RT)、电源变压器(SPS)组合用成配自动化设备,可以实现电网线路操作全部自动化。

FZW28-12 负荷开关的突出特点是具有 15年以上免维护特性和预留有配电自动化扩展接口。
