HUH1系列负荷开关选型资料(上)

HD、HS系列刀开关HD系列、HS系列开启式刀开关及刀形转换开关(以下简称开关)适用于交流50Hz、额定电压至380V、直流至220V，额定电流至3000A的成套配电装置中，作为不频繁地手动接通和分断交、直流电路或作隔离开关用。

其中：1.1 中央手柄式的开关主要用于动力站，不切断带有电流的电路，作为隔离开关之用。

1.2 侧方正面杠杆操作机构式开关主要用于正面操作、前面维修的开关柜中，操作机构可以在柜的两侧安装。

1.3 中央正面杠杆操作机构开关主要用于正面操作、后面维修的开关柜中，操作机构装在正前方。

1.4 侧面操作手柄式开关，主要用于动力箱中。

1.5 装有灭弧室的开关可以切断适当的电流负荷，其他系列刀开关只作隔离开关使用。

符合标准：GB 14048.3、IEC 60947-3。

□□□- □/□□□有“BX”表示旋转式操作型，无“BX”表示杠杆式操作型。

“0”表示不带灭弧装置；“1”表示有灭弧装置；对于中央手柄式：“8”表示板前接线式；“9”表示板后接线式；无则表示仅一种接线方式，即板前接线。

极数(1、2、3、4)约定发热电流(A)设计代号“11”：中央手柄式；“12”：侧方正面杠杆操作机构式；“13”：中央杠杆操作机构式；“14”：侧面手柄式；类组代号：“HD”开启式刀开关；“HS”双投转换式刀开关；表 14.1 额定工作电压为交流380V、直流220。

4.2 主要技术性能及参数(见表1)。

约定发热电流(A)机械寿命(次)电寿命(次)100100001000≤300200100001000≤300400100001000≤4006005000500≤40010005000500≤45015005000500≤45020003000300≤45030003000300≤4503.1 周围空气温度不高于+40℃，不低于-5℃。

3.2 安装地点的海拔不超过2000m。

3.3 湿度：最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度，例如20℃时达90%。

高压开关事业部产品选型手册华仪电气股份有限公司目录一、GIS系列1、ZFW41-126/T3150-40型气体绝缘金属封闭开关设备二、断路器系列1、LW36A-72.5/126型高压交流六氟化硫断路器三、隔离开关系列1、GW4-72.5/126型户外高压交流隔离开关2、GW5系列户外高压交流隔离开关3、GW48-252型户外高压交流隔离开关4、GW49-252型户外高压交流隔离开关5、JW6-252型户外高压交流接地开关6、GW8系列中性点户外高压交流隔离开关7、GW13系列中性点户外高压交流隔离开关ZFW41-126/T3150-40型气体绝缘金属封闭开关设备一、概述ZFW41-126/T3150-40型气体绝缘金属封闭开关设备（以下简称GIS）是由华仪电气股份有限公司与德国IPT公司合作，在消化吸收国内外开关设备先进技术的基础上，利用最新的计算机模拟解析技术和试验手段进行优化设计后开发的高新技术产品。

产品适用于额定电压为110kV的电力系统中，作为发电厂、变电站和电力线路的控制、保护、切换线路及测量之用。

产品的主要特点：1、模块化设计，可靠性高，扩建方便GIS由标准化的功能模块组成，所有模块连接法兰的尺寸相同，使得各种模块可以任意组合，满足各种变电站的设计和布置要求。

合理的模块设计，将相邻间隔之间的相互影响减小到最低程度，便于以后扩建和改建。

2、体积小、重量轻采用三相共箱结构，结构紧凑、体积小，外壳采用铝合金材料，重量轻、耐腐蚀，整体采用标准化功能模块，布置灵活、维修简便、运行成本低。

3、开断能力强断路器采用第三代先进灭弧原理，具有很高的短路电流开断和关合能力，开合线路充电电流无重燃和重击穿现象，满容量电寿命达20次以上；间隔开关满足切合母线转移电流和充电电流的要求；接地开关满足关合短路电流和切合感应电流的要求。

4、绝缘水平高产品绝缘结构设计合理，整理耐受电压水平均达到或超过相应国家标准和IEC标准的要求，绝缘水平稳定可靠。

用户分界负荷开关技术条件(FFK)(带通信)北京电力公司设备订货通用技术条件10千伏架空配电线路用户分界负荷开关（FFK）1. 适用范围本技术条件适用于北京电力公司________10kV架空配电线路用户分界负荷开关（FFK）的订货(含开关本体及控制器)，是相关设备招标书/订货合同的技术条款。

本技术条件规定了10kV户外三相交流柱上用户分界负荷开关（以下简称负荷开关）及控制器的使用环境条件、性能参数、结构尺寸、技术要求、型式试验、出厂试验、标志、包装、运输和贮存等具体内容。

2. 适用标准供货方应使用最新颁布执行的国家标准、行业标准和IEC标准，在用户方同意时可以使用其他性能更高的标准。

行业标准中已对产品质量分等作出规定的条款，供货方所提供的产品性能应达到优等品的标准。

当以上标准中的条款与本技术条件发生偏差时，应以本技术条件为准。

引用有以下标准：负荷开关部分GB3804－90 《3～63kV交流高压负荷开关》GB/T11022—1999 《高压开关设备控制和设备标准的共同技术条件》GB311.1—1997 《高压输变电设备的绝缘配合》GB763－1990 《交流高压电器在长期工作时的发热》GB3309—1989 《高压开关设备常温下机械试验》GB2706－1989 《交流高压电器动热稳定试验方法》GB1984－1989 《交流高压断路器》JB7569—94 《交流高压自动分段器》DL406－91 《交流自动分段器订货技术条件》GB1208－1997 《电流互感器》DL/T726—2000 《电力用电压互感器订货技术条件》DL/T844—2003 《12kV少维护户外配电开关设备通用技术条件》控制终端部分GB/T7261-2000 《继电器及装置基本试验方法》GB/T11287-2000 《量度继电器和保护装置的振动试验（正弦）》（idt IEC 60255-21-1：1988）GB/T14537-1993 《量度继电器和保护装置的冲击与碰撞试验》（idt IEC 60255-21-2：1988）GB/T17626.4-1998 《电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验》(idt IEC 61000-4-4：1995)DL/T721-2000 《配电网自动化系统远方终端》IEC 60870-5-101 远动设备及系统第5部分传输规约第101篇基本远动任务的配套标准(neq DL/T 634-2002)3. 使用条件1) 海拔高度：≤1000米2) 环境温度：户外 -25℃~ +45℃最高年平均气温20℃最高日平均气温30℃3) 相对湿度：≤90%（25℃）4) 抗震能力：地面水平加速度 0.3g地面垂直加速度0.15g同时作用持续三个正弦波安全系数 1.675) 最大日温差： 25℃6) 日照强度(风速0.5m/s时)：0.1W/cm27) 最大风速：≤25m/s8) 最大覆冰厚度： 10mm9) 安装位置：户外、10kV架空线路用户责任分界点处10）适用于10kV配电网中性点不接地、经消弧线圈接地及低电阻接地各种接地方式。

负荷开关的正确选用当熔断器的熔件熔化时，负荷开关脱扣装置在撞击器操作下立即断开。

生产厂多采用四连杆机构，当负荷开关合闸操作时，合分闸弹簧同时储能，当四连杆机构过死点时，合闸弹簧的能量释放，开关作合闸操作，此时分闸弹簧的能量仍由半轴机构所保持，一旦撞击器出击，半轴解列，分闸弹簧的能量释放，开关作分闸操作。

因此，在使用中一定要选择带撞针的熔断器和具有机械脱扣装置的负荷开关。

应该指出，使用中的熔断器多作为后备保护熔断器，这种熔断器有一个最小开断电流，其值为熔断器额定电流的2.5～3倍,当小于开断电流时,后备熔断器不能开断此电流,这就是它与全范围熔断器的区别。

全范围熔断器在引起熔体熔化至额定开断电流（40 kA）之间，任何电流均能可靠断开，但其价格贵。

当故障电流小于后备熔断器的最小开断电流时，熔断器虽然不能保证其开断，但熔件会熔断，其内存的撞击器会击出，撞击负荷开关开断。

例如额定电流为100 A的熔断器，其最小开断电流约为250～300 A，在此电流区，熔断器不能开断，但熔件熔断撞针击出，撞击负荷开关跳闸，开断此电流，如选用600 A 的负荷开关，则可可靠开断。

负荷开关-限流熔断器组合电器保护变压器特性好，但只有两者配合好才能有效。

表1列出组合电器内熔断器与负荷开关的配合，这里将电流划分为四个区域。

a区域为工作电流范围。

I＞InK，InK为组合电器的额定电流。

它小于熔断器的额定电流InHH，这是由于熔断器安装时的温度状况及热损耗消散受限制，使组合电器不能承受熔断器的全部电流。

组合电器的额定电流开断由负荷开关单独完成。

负荷开关三相同时开断，三相同时熄弧。

b区域为过负荷范围InHH＜I＜3InHH，在此范围内，熔断器承受超过额定电流的过电流。

约从2InHH起，熔体动作，但熔断器尚不能熄弧，熔断器的撞击器触发，使负荷开关动作，三相开断并熄弧。

在这里，熔体动作的含义是所有熔体至少在一处开断。

这就是说，在过负荷范围内，由负荷开关三相开断并熄弧。

完善的产业链和个性化解决方案，满足全球客户的不同需求！人民电器集团是人民控股集团全资公司，中国500强企业之一，始创于1986年。

人民电器集团以工业电器为核心产业，拥有浙江、上海、南昌、抚州、枣庄、合肥六大制造基地、35家全资子公司150家控股成员企业、1500多家加工协作企业和5000多家销售公司。

产品畅销全球125个国家和地区，广泛应用于浦东机场、京沪高铁、三峡水电、北京地铁、奥运场馆南水北调、青藏铁路、嫦娥探月工程、越南太安水电枢纽等国内外重大工程项目，位居世界机械企业500强前列。

2023年，经世界品牌实验室测评，品牌价值788.15亿。

公司简介COMPANY PROFILE更 安 全保障人员生命及财产安全。

更 可 靠不间断供应电力，全天随时可用。

更 高 效降低能源消耗和成本，提高生产率，缩短需求供应时间。

优化机械、工厂流程，提高使用舒适性。

更 经 济更 环 保通过可再生能源提供能量，减少二氧化碳排放量。

电力与能源电力石油石化交通工业与机器矿业/建材水利/水处理汽车数据中心IT高科技互联网商业网络银行保险金融机构电信运营楼宇办公楼宇工业建筑基础设施住宅住宅建设公共建设小区设施剩余电流保护断路器逆变器直流断路器直流塑壳断路器直流框架断路器光伏箱变直流熔断器直流浪涌保护器终端新能源照明配电箱RDX6-40系列小型断路器C -001RDX6-63系列小型断路器C -003DZ47-63系列小型断路器C -005RDX16-63G 、GQ 系列过欠压保护小型断路器C -007RPZ30系列配电箱箱体C -031RDH3系列隔离开关C -022RDP50系列配电箱箱体C -033HL32-125系列隔离开关C -024AC30模数化插座C -026RDCH8系列家用交流接触器C -027RDX6LE-40系列剩余电流动作断路器C -010DZ47LE-32、63系列剩余电流动作断路器C -012RDX6LE-63系列剩余电流动作断路器C -014RDX16LE-63系列剩余电流动作断路器(电子式)C -016RDB5L-63系列剩余电流动作断路器(电磁式)C -018RDX6-63DC系列直流小型断路器C -020001全国统一客服热线: 400 898 1166 RDX6-40系列小型断路器RDX6-40小型断路器，主要用于交流50Hz （或60Hz ），额定工作电压至230V ，额定电流至40A ，额定短路分断能力不超过6KA 的保护配电线路中，作为线路不频繁接通、分断和转换之用，具有过载、短路保护功能。

People ElectricHV Electrical Equipment Selection Guide 高压选型手册人民电器集团是人民控股集团全资公司，中国500强企业之一，始创于1986年。

人民电器集团以工业电器为核心产业，拥有浙江、上海、南昌、抚州、枣庄、合肥六大制造基地、35家全资子公司150家控股成员企业、1500多家加工协作企业和5000多家销售公司。

产品畅销全球125个国家和地区，广泛应用于浦东机场、京沪高铁、三峡水电、北京地铁、奥运场馆南水北调、青藏铁路、嫦娥探月工程、越南太安水电枢纽等国内外重大工程项目，位居世界机械企业500强前列。

2023年，经世界品牌实验室测评，品牌价值788.15亿。

户内高压真空断路器ZN28口-12户内高压交流真空断路器RDV6-12户内高压交流真空断路器ZN73-12(VS1)户内高压交流真空断路器ZN73S-12户内固封式高压交流真空断路器ZN73S-24户内高压交流真空断路器ZN85-40.5户内高压交流真空断路器ZN85S-40.5户内高压交流真空断路器074 079 084 089 091 093 095Contents智能电网自动化开关ZW8-12C户外高压交流自动重合断路器ZW8F-12户外高压交流分界真空断路器ZW20F-12户外高压交流分界真空断路器ZW32F-12户外高压交流分界真空断路器ZW20A-12C户外高压交流自动重合断路器ZW32-12C户外高压交流自动重合断路器ZW32(B)-12C户外高压交流自动重合断路器ZW32-24C户外高压交流自动重合断路器FZW28-12F户外分界负荷开关001 005 009 012 016 020 024 027 030智能电网永磁式真空断路器ZW8M-12户外永磁式高压真空断路器ZW32M-12户外永磁式高压真空断路器ZN73M-12户内永磁式高压真空断路器034 038 041智能电网预付费自动化设备ZW8-12(YZD)户外高压预付费控制断路器ZW32-12(YZD)户外高压预付费控制断路器045 049户外高压真空断路器ZW8-12户外高压交流真空断路器ZW20A-12户外高压交流真空断路器ZW32-12户外高压交流真空断路器ZW32(B)-12户外高压交流真空断路器ZW32-24户外高压交流真空断路器ZW7-40.5户外高压交流真空断路器ZW7A-40.5户外高压交流真空断路器053 057 060 063 066 068 071户内(外)高压交流负荷开关FN12-12户内高压交流负荷开关FNR12-12户内高压负荷开关一熔断器组合电器FZN25A-12D户内高压交流真空负荷开关FZRN25A-12D户内高压交流真空负荷开关一熔断器组合电器FZW32-12户外高压交流真空隔离负荷开关FZW32-40.5户外高压交流真空隔离负荷开关097 097 101 101 106 109其它高压电器GW4-12户外高压交流隔离开关GW9-12户外高压隔离开关GW4-40.5户外高压交流隔离开关GW5-40.5户外高压交流隔离开关GN19-12户内高压交流隔离开关GN19-12M户内高压隔离开关GN22-12户内高压隔离开关GN24-12D户内高压隔离开关GN30-12户内高压隔离开关GN30-12M户内高压隔离开关JSXGN-12机械闭锁RW10-12F户外高压交流跌落式熔断器RW11-12户外高压交流跌落式熔断器RW-12户外高压交流跌落式熔断器RW-24户外高压交流跌落式熔断器PRWG2-40.5户外高压交流跌落式熔断器RW5-40.5户外高压交流跌落式熔断器JN15-12户外高压交流接地开关JN22B-40.5户内高压交流接地开关CT19弹簧操动机构CT19B弹簧操动机构YH氧化锌避雷器3-10kV带脱离器复合外套金属氧化避雷器户外交流高压跌落式（可投式、可卸式）避雷器三相组合式金属氧化物避雷器(TBP)放电计数器在线检监测仪LA(J)-10Q穿墙式浇注绝缘电流互感器LZZBJ9-10C1、2、5支柱式全封闭浇注绝缘电流互感器LZZBJ9-10A、A1G、A2G支柱式全封闭浇注绝缘电流互感器JDZ-10(Q)单相半封闭全绝缘浇注电压互感器JDZ10-10(A、B)单相全封闭全绝缘浇注电压互感器JDZX10-10(A、B)单相全封闭半绝缘浇注电压互感器JDZ9-10单相全封闭全绝缘浇注电压互感器JDZX9-10单相全封闭半绝缘浇注电压互感器112 115 118 121 124 127 129 131 133 135 137 138 140 141 142 143 144 145 147 149 151 153 163 164 165 169 170 172 178 183 185 187 189 191ZW8-12C/630-20交流高压真空柱上自动重合器，用于交流50Hz ，额定电压12kV 的三相电力系统中，作为分断、关合负荷电流、过载电流及短路故障电流，是电网控制和保护没备。

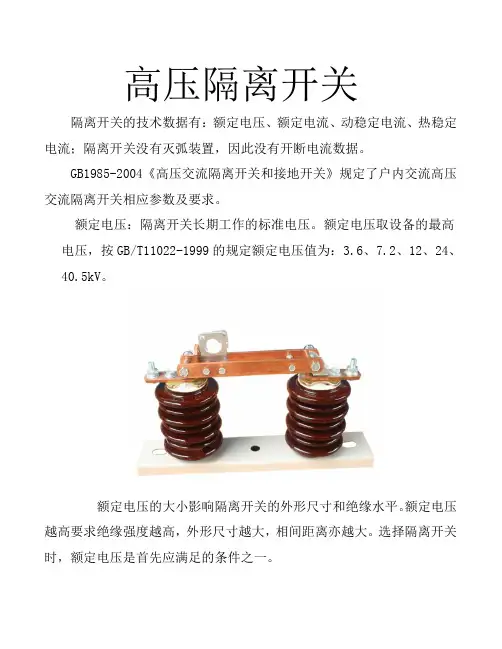

高压隔离开关隔离开关的技术数据有：额定电压、额定电流、动稳定电流、热稳定电流；隔离开关没有灭弧装置，因此没有开断电流数据。

GB1985-2004《高压交流隔离开关和接地开关》规定了户内交流高压交流隔离开关相应参数及要求。

额定电压：隔离开关长期工作的标准电压。

额定电压取设备的最高电压，按GB/T11022-1999的规定额定电压值为：3.6、7.2、12、24、40.5kV。

额定电压的大小影响隔离开关的外形尺寸和绝缘水平。

额定电压越高要求绝缘强度越高，外形尺寸越大，相间距离亦越大。

选择隔离开关时，额定电压是首先应满足的条件之一。

（2）额定电流：是指在额定频率下长期通过隔离开关且使隔离开关无损伤、各部分发热不超过长期工作的最高允许发热温度的电流。

隔离开关的额定电流从R10系列中选取。

（3）额定短时耐受电流（通常称热稳定电流）：在规定的使用和性能条件下，在规定的短时间内，隔离开关在合闸位置，能够承受的短时热电流有效值。

（4）额定峰值耐受电流（通常称动稳定电流）在规定的使用和性能条件下，隔离开关在合闸位置所能经受的电流峰值。

（5）额定短路持续时间：0.5s、1s、2s、3s、4s。

标准值为2s，大于2s时通常取4s。

由于GB/T11022-1999对隔离断口规定了比相对地绝缘更高的耐受试验水平，通常，隔离开关的隔离间隙要比相对地的绝缘距离长。

较大容量的隔离开关，每一极上都是两片刀片（动触头），这样由于电磁力的作用，动触头与静触头之间接触紧密，接触电阻减小，在正常以及故障电流下均不会发生触头脱位及熔焊现象。

高压隔离开关的配置选择和校验选择隔离开关和接地开关时，应考虑现场的下列条件和要求:正常电流负荷和过负荷情况；存在的故障条件；与隔离开关或接地开关连接用的导线，或悬挂分离触头用的导线，是硬导线还是软导线；环境状况(气候、污秽等)；变电站的海拔；所要求的操作性能(机械寿命)；开合要求(隔离开关开合母线转换电流，接地开关开合感应电流，接地开关的短路关合能力)。

配网中负荷开关的正确选用负荷开关主要用于开断和关合负荷电流，也可以将负荷开关与高压熔断器配合使用，代替断路器。

由于负荷开关使用方便，价格合理，因此负荷开关在10 kV配网系统中得到广泛的使用。

在设计中合理选用负荷开关，对保障电网的安全、可靠运行有着重要意义。

1 负荷开关与熔断器的正确配合负荷开关与熔断器的根本区别在于，熔断器具有开断短路电流能力，而负荷开关只作为负荷电流的切换。

通常认为，负荷开关合分工作电流，熔断器开断短路电流。

但是当出现故障时，由于三相电流不一定相同，以及熔断器允许的误差，不可避免出现三相熔断器之间的熔断时间差，首相切除故障后，如果负荷开关不能及时分断负荷电流，则会造成产生转移电流和两相运行，对受电设备造成损害。

带有撞击器的熔断器，配合具有脱扣装置的负荷开关，则可解决缺相运行问题。

当熔断器的熔件熔化时，负荷开关脱扣装置在撞击器操作下立即断开。

生产厂多采用四连杆机构，当负荷开关合闸操作时，合分闸弹簧同时储能，当四连杆机构过死点时，合闸弹簧的能量释放，开关作合闸操作，此时分闸弹簧的能量仍由半轴机构所保持，一旦撞击器出击，半轴解列，分闸弹簧的能量释放，开关作分闸操作。

因此，在使用中一定要选择带撞针的熔断器和具有机械脱扣装置的负荷开关。

应该指出，使用中的熔断器多作为后备保护熔断器，这种熔断器有一个最小开断电流，其值为熔断器额定电流的2.5～3倍,当小于开断电流时,后备熔断器不能开断此电流,这就是它与全范围熔断器的区别。

全范围熔断器在引起熔体熔化至额定开断电流（40 kA）之间，任何电流均能可靠断开，但其价格贵。

当故障电流小于后备熔断器的最小开断电流时，熔断器虽然不能保证其开断，但熔件会熔断，其内存的撞击器会击出，撞击负荷开关开断。

例如额定电流为100 A的熔断器，其最小开断电流约为250～300 A，在此电流区，熔断器不能开断，但熔件熔断撞针击出，撞击负荷开关跳闸，开断此电流，如选用600 A的负荷开关，则可可靠开断。

1.答：开启式负荷开关的选用：（1）用于照明或电热负载时，负荷开关的额定电流等于或大于被控制电路中各负载额定电流之和。

（2）用于电动机负载时，开启时负荷开关的额定电流一般为电动机额定电流的3倍。

而且要将开启式负荷开关接熔丝处用铜导线连接，并在开关出线座后面装设单独的熔断器作为电动机的短路保护。

2.答：熔断器主要由熔体、安装熔体的熔管和熔座三部分组成。

熔体是熔断器的主要部分，起短路保护作用。

常做成丝状或片状。

在小电流电路中，常用铅锡合金和锌等低熔点金属做成圆截面熔丝；在大电流电路中则用银、铜等较高熔点的金属作成薄片，便于灭弧。

熔管是保护熔体的外壳，用耐热绝缘材料制成，在熔体熔断时兼有灭弧作用。

熔座是熔断器的底座，作用是固定熔管和外接引线。

3.答：按钮的选用主要根据以下方面：（1）根据使用场合，选择按钮的型号和型式。

（2）按工作状态指示和工作情况的要求，选择按钮和指示灯的颜色。

（3）按控制回路的需要，确定按钮的触点形式和触点的组数。

（4）按钮用于高温场合时，易使塑料变形老化而导致松动，引起接线螺钉间相碰短路，可在接线螺钉处加套绝缘塑料管来防止短路。

（5）带指示灯的按钮因灯泡发热，长期使用易使塑料灯罩变形，应降低灯泡电压，延长使用寿命。

4.答：交流接触器由以下四部分组成：（1）电磁系统用来操作触头闭合与分断。

它包括静铁芯、吸引线圈、动铁芯（衔铁）。

铁芯用硅钢片叠成，以减少铁芯中的铁损耗，在铁芯端部极面上装有短路环，其作用是消除交流电磁铁在吸合时产生的振动和噪音。

（2）触点系统起着接通和分断电路的作用。

它包括主触点和辅助触点。

通常主触点用于通断电流较大的主电路，辅助触点用于通断小电流的控制电路。

（3）灭弧装置起着熄灭电弧的作用。

（4）其他部件主要包括恢复弹簧、缓冲弹簧、触点压力弹簧、传动机构及外壳等。

5.答：中间继电器与交流接触器的区别有以下几点：（1）功能不同。

交流接触器可直接用来接通和切断带有负载的交流电路；中间接触器主要用来反映控制信号。

江苏省电力公司物资招标采购12kV柱上负荷开关（SF6）技术规范书二〇一一年二月目录I、设备规格一览表 (1)II、技术规范书 (2)1 范围 (2)2 规范性引用文件 (2)3 使用环境条件 (2)4 技术参数及要求 (3)5 试验标准及要求 (5)5.1 型式试验 (5)5.2 出厂试验 (6)5.3 现场试验 (6)6 包装及运输 (6)I、设备规格一览表II、技术规范书1 范围本技术规范规定了12kV柱上SF6负荷开关的使用条件、主要技术参数、功能设计、结构、性能、安装和试验等方面的技术要求。

本技术规范适用于江苏省电力公司所需的12kV柱上SF6负荷开关。

本技术规范提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，设备生产厂家应提供符合本技术规范、国家标准、电力行业标准以及国际标准的优质产品。

投标人应严格按附录A的要求提供相应文件，确保提供文件的真实性和完整性，并承担提供文件与本次投标产品存在偏差造成的一切后果。

本技术规范所使用的标准如遇与设备生产厂家所执行的标准不一致时，按较高标准执行。

2 规范性引用文件供货方应使用最新颁布执行的国家标准、行业标准和IEC标准，在用户方同意时可以使用其他性能更高的标准。

行业标准中已对产品质量分等作出规定的条款，供货方所提供的产品性能应达到优等品的标准。

下列标准所包含的有关条文，通过引用而构成为本技术条件的条文。

所有标准都会被修订，使用本技术条件的各方应探讨采用下列标准最新版本的可能性。

GB/T 11022 高压开关设备和控制设备标准的共同技术要求GB 1985 高压交流隔离开关和接地开关DL/T 486 交流高压隔离开关订货技术条件DL/T 593 高压开关设备的共用订货技术导则DL/T 728 气体绝缘金属封闭开关设备订货技术导则DL/T 844 12kV少维护户外配电开关设备通用技术条件GB 3804 3.6 kV~40.5 kV 高压交流负荷开关3 使用环境条件3.1 海拔高度 1000 m3.2 最高环境温度 + 40 ℃3.3 最低环境温度 -25 ℃3.4 日照强度 0.1W/cm²（风速：0.5m/s）3.5 最大日温差 25K3.6 户内相对湿度：日平均值≤95%，月平均值≤90%3.7 最大风速 35m/s(注：风速是指离地面10m高度的10min平均风速)3.8 荷载同时有10mm覆冰和17.5m/s的风速3.9 耐地震能力地面水平加速度0.2g；垂直加速度0.1g同时作用。

断路器的分类与选择一、高压开关的常见类型：1、高压断路器（QF）——短路、灭弧、正常负荷高压断路器具有可靠的灭弧装置，其灭弧能力很强，电路正工作时，用来接通或切断负荷电流，在电路发正故障时，防止事故扩大，保证安全运行。

也可用来切断巨大的短路电流。

高压断路器要开断1500V，电流为1500-2000A的电弧，这些电弧可拉长至2m仍然继续燃烧不熄灭。

故灭弧是高压断路器必须解决的问题。

高压断路器按灭弧介质的不同可分为多油灭弧断路器、少油断路器、高压断路器、真空断路器、六氟化硫断路器、磁吹断路器等。

2、负荷开关（QL）——过负荷电流，简单灭弧负荷开关吸具有简单的灭弧装置，其灭弧能力有限，在电路正常工作时，用来接能或切断负荷电流，但在电路断路时，不能用来切断巨大的短路电流，负荷开关断开后，有可见的断开点，是其特点。

3、隔离开关（QS）——无灭弧，有明显断点隔离开关没有特殊的灭弧装置，其灭弧能力微弱，故一般用来隔离电压，将已由短路器切断，没有负荷电流流过的电路接通或切断，而不能用来接能或切断负荷电流。

隔离开关的主要用途是当电气设备需停电检修时，用它来隔离电源电压，并造成一个明显的断开点，以保证检修人员工作的安全。

一般大容量超过400KVA的装断路器，或者真空负荷开关，低于这个的装压气式负荷开关熔断器组合电器，也就是用熔断器来切断过电流！而且熔断器带有撞击器！熔断器动作负荷开关就会跳闸！对于低压装了隔离开关可以方便检修下面的断路器！且隔离开关不能带负荷操作！二、低压断路器的几种类型低压断路器也称为自动空气开关，主要在不频繁操作的低压配电线路或开关柜(箱)中作为电源开关使用，也可用来控制不频繁起动的电动机。
