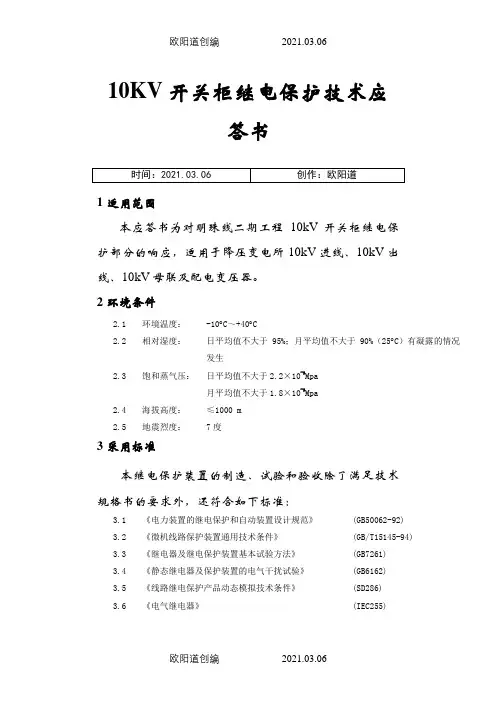

10KV开关柜继电保护技术应答书1 适用范围本应答书为对明珠线二期工程10kV开关柜继电保护部分的响应，适用于降压变电所10kV进线、10kV出线、10kV母联及配电变压器。

2 环境条件2.1 环境温度：-10︒C～+40︒C2.2 相对湿度：日平均值不大于95%；月平均值不大于90%（25︒C）有凝露的情况发生2.3 饱和蒸气压：日平均值不大于2.2×10-3Mpa月平均值不大于1.8×10-3Mpa2.4 海拔高度：≤1000 m2.5 地震烈度：7度3 采用标准本继电保护装置的制造、试验和验收除了满足技术规格书的要求外，还符合如下标准：3.1 《电力装置的继电保护和自动装置设计规范》(GB50062-92)3.2 《微机线路保护装置通用技术条件》(GB/T15145-94)3.3 《继电器及继电保护装置基本试验方法》(GB7261)3.4 《静态继电器及保护装置的电气干扰试验》(GB6162)3.5 《线路继电保护产品动态模拟技术条件》(SD286)3.6 《电气继电器》(IEC255)3.7 《微机型防止电气误操作装置适用技术条件》（DL/T486-2000）3.8 《地下铁道设计规范》(GB50157-92)4主要继电保护产品REF543性能及参数4.1应用REF54馈线终端设计用于中压网络的保护，控制，测量和监视，其可与不同的开关柜一道使用，包括单母线，双母线及双重配置系统，保护功能也支持不同的网络类型，如中性点不接地网络，谐振接地网络及部分接地网络。

RE54馈线终端功能特性基于专用的保护，控制，测量，运行状况监视及通信功能库，每个库包括某些特定功能块的组合，如保护功能块。

同使用传统的单个产品相比，组合库经济效益更好。

专用库与继电器配置（IEC 1131 标准）一起使得 REF54馈线终端较易适用各种不同应用。

借助于MMI 图形显示，馈线终端内的控制功能就地指示隔离刀闸或断路器的状态。

Q/PDK 浙江浦东矿用设备有限公司企业标准Q/PDKxx—20xx 矿用隔爆型照明信号综合装置20xx-02-01发布20xx-03-01实施浙江浦东矿用设备有限公司发布Q/PDKxxx—20xxx前言本标准结构执行GB／T1.1－2000《标准化工作导则第1部分，标准的结构和编写规则》。

本标准依据GB3836.1—2000《爆炸性气体环境用电气设备第1部分：通用要求》、GB3836.2——2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》、JB6312—1992《矿用隔爆型煤电钻变压器综合装置》。

本标准由浙江浦东矿用设备有限公司提出。

本标准由浙江浦东矿用设备有限公司起草。

本标准由浙江浦东矿用设备有限公司归口。

本标准由浙江浦东矿用设备有限公司负责解释。

本标准主要起草人：xxxx。

本标准批准人：xxxx。

IQ/PDKxxx—20xxx矿用隔爆型照明信号综合装置1.范围本标准规定了矿用隔爆型照明信号综合装置、矿用隔爆型无触点照明信号综合装置（以下简称装置）的技术要求、试验方法、检验规则、标志、包装、运输和贮存。

本标准适用于矿用隔爆型照明信号综合装置、矿用隔爆型无触点照明信号综合装置，该装置适用于含有煤尘及爆炸性气体（甲烷）的场合，作为127V照明及信号的供电控制之用。

2.规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T2423.4-2008 电工电子产品环境试验第2部分：试验Db:交变湿热（12h+12h循环）GB3836.1－2000爆炸性气体环境用电气设备第1部分：通用要求GB3836.2－2000爆炸性气体环境用电气设备第2部分：隔爆型“d”GB3836.3－2000爆炸性气体环境用电气设备第3部分：增安型“e”GB 14048.1－2006低压开关设备和控制设备第一部分：总则JB6312—1992 矿用隔爆型煤电钻变压器综合装置MT/T661-1997 煤矿井下用电器设备通用技术条件AQ1043-2007 矿用产品安全标志标识GB4208-2008 外壳防护等级（IP代码）3.产品分类3.1型号含义：Z B Z - □/ □M -照明信号额定工作电压V容量kV A综合隔爆型装置3.2基本参数见表11Q/JM07—20092 表1型 号 名 称额定功率 电源额定频率 ZBZ-10.0/1140（660）M矿用隔爆型照明信号综合装置 10.0KV A 50Hz3.2.1 主变压器参数见表2 表2额定容量（kV A ）输入电压V 输出电压V 输入电流V 输出电流V 接线方式 10.01140（660） 133V 5.0(8.7) 43.4 Y 、△/△ 3.2.2防爆型式：矿用隔爆型 3.2.3防爆标志：ExdI 4 技术要求4.1 装置应符合本标准要求，并按规定程序批准的图样及文件制造。

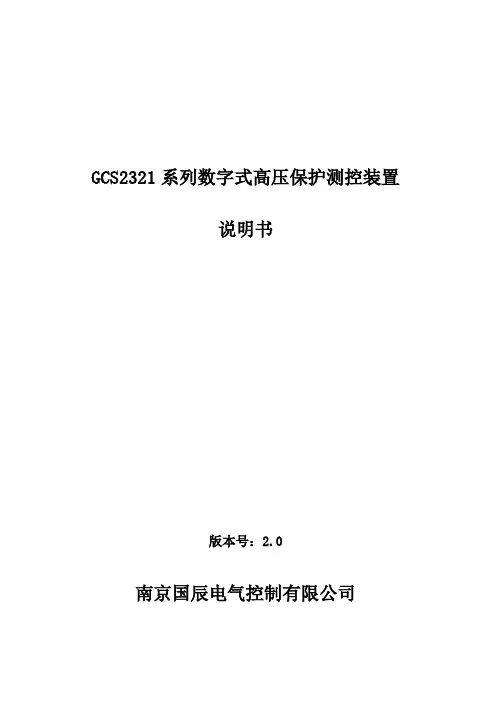

型号
标准接口
适用范围
GCS2321FT
凤凰端子
弹簧操作机构
GCS2321FY
凤凰端子
永磁操作机构
GCS2321HT
26芯航空端子
弹簧操作机构
GCS2321HY
26芯航空端子
永磁操作机构
二 技术参数
2.1
2.1.1工作电源
额定电压：交流100V、50Hz，来自电压互感器（TV）的输出电压供电。
该装置在额定电压的(55～120)%范围内变化时能正常工作。
9)绝缘/回路监视保护。对双屏蔽电缆的回路电阻、绝缘电阻进行监视，在被监测电阻值超过设定的范围时给出告警信号或直接跳闸。
4．2主要监控功能
1)管理保护定值、装置参数等数据。该装置具有EEPROM存储器，可将存储数据保存10年以上。
2)通过FFT计算，可显示或送出下列数据量：Ua、Ub、Uc、Uab、Ucb、3U0、Ia、Ib、Ic、3I0、P、Q、COSΦ等基本测量值。
2.3.1绝缘电阻
装置的带电部分和非带电部分及外壳之间以及电气上无联系的各电路之间用开路电压500V的兆欧表测量其绝缘电阻值，正常试验大气条件下各等级的各回路绝缘电阻不小于20M。
2.3.2介质强度
在正常试验大气条件下，装置能承受频率为50Hz、电压2000V历时1分钟的工频耐压试验而无击穿闪络及元件损坏现象。试验过程中任一被试回路施加电压时其余回路等电位互联接地。
5)低电压保护。根据低电压定值及低电压时限判别，在系统低电压时给出告警或直接跳闸。
6)失压延时。当电网短时间失压时，本装置能正常工作至少3秒钟时间，有效的解决了以往因电网失电保护即不能正常工作的缺点。
7)失压保护。根据失压定值及失压时限判别，在系统失压时给出告警或直接跳闸。

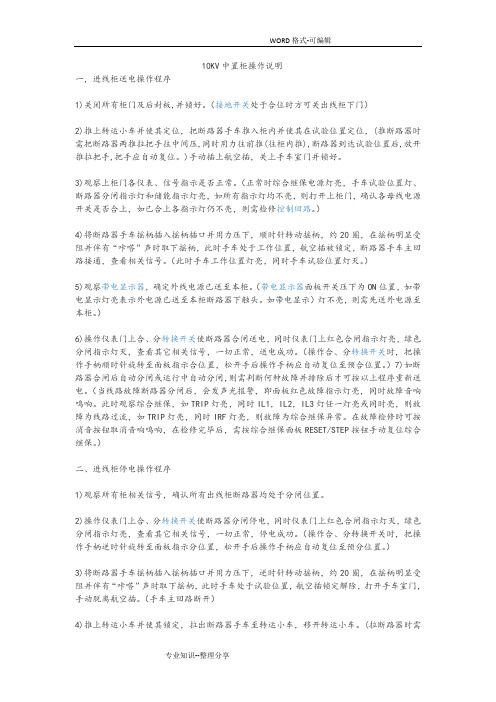

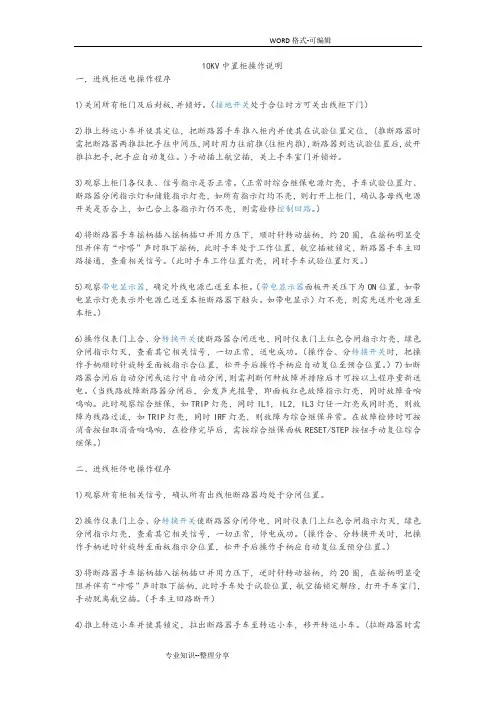

10KV中置柜操作说明一，进线柜送电操作程序1)关闭所有柜门及后封板,并锁好。

（接地开关处于合位时方可关出线柜下门）2)推上转运小车并使其定位，把断路器手车推入柜内并使其在试验位置定位，(推断路器时需把断路器两推拉把手往中间压,同时用力往前推(往柜内推),断路器到达试验位置后,放开推拉把手,把手应自动复位。

)手动插上航空插，关上手车室门并锁好。

3)观察上柜门各仪表、信号指示是否正常。

（正常时综合继保电源灯亮，手车试验位置灯、断路器分闸指示灯和储能指示灯亮，如所有指示灯均不亮，则打开上柜门，确认各母线电源开关是否合上，如已合上各指示灯仍不亮，则需检修控制回路。

）4)将断路器手车摇柄插入摇柄插口并用力压下，顺时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒”声时取下摇柄，此时手车处于工作位置，航空插被锁定，断路器手车主回路接通，查看相关信号。

（此时手车工作位置灯亮，同时手车试验位置灯灭。

）5)观察带电显示器，确定外线电源已送至本柜。

（带电显示器面板开关压下为ON位置，如带电显示灯亮表示外电源已送至本柜断路器下触头。

如带电显示）灯不亮，则需先送外电源至本柜。

）6)操作仪表门上合、分转换开关使断路器合闸送电，同时仪表门上红色合闸指示灯亮，绿色分闸指示灯灭，查看其它相关信号，一切正常，送电成功。

（操作合、分转换开关时，把操作手柄顺时针旋转至面板指示合位置，松开手后操作手柄应自动复位至预合位置。

）7)如断路器合闸后自动分闸或运行中自动分闸，则需判断何种故障并排除后才可按以上程序重新送电。

（当线路故障断路器分闸后，会发声光报警，即面板红色故障指示灯亮，同时故障音响鸣响。

此时观察综合继保，如TRIP灯亮，同时IL1，IL2，IL3灯任一灯亮或同时亮，则故障为线路过流，如TRIP灯亮，同时IRF灯亮，则故障为综合继保异常。

在故障检修时可按消音按钮取消音响鸣响，在检修完毕后，需按综合继保面板RESET/STEP按钮手动复位综合继保。

万科ZBZ-10/1140照明综保电气原理1、主电路由隔离开关GK一次熔断器1RD、2RD，主变压器ZB，二次熔断器3RD、4RD，交流接触器CJ等元件组成。

2、控制电路由熔断器5RD，接触器CJ线圈，起动按钮QA，停止按钮TA及综合保护器等组成。

装置投入工作时，首先闭合GK，使变压器ZB及控制电源有电工作，此时显示屏显示装置工作情况。

在127网络（负载侧）无漏电状态下可按合送电按钮QA，给CJ 线圈通电，CJ吸合主接点，127V网络负荷得电工作。

停电时可按TA，使CJ断电释放，断开主接点。

3、保护电路1）稳压电源：由控制电源36V，经整流桥整流和集成稳压器稳压，输出DC12V电压供给各级集成电路使用。

2）照明短路保护电路：经两个电流互感器采集信号，经照明保护电路整形、放大、输入到执行电路控制装置工作。

信号短路保护电路：经电流互感器采集信号，经信号保护电路整形、放大、输入到执行电路控制装置工作。

信号回路因白炽灯灯丝由冷却变为热态时，其电阻值相差甚大，在启动时瞬间电流信号近似开短路电流，此时有可能产生误动作，所以在信号短路保护电路中设置了延时环节。

3）漏电闭锁保护电路：在127V负载未送电的情况下，回路中存在漏电故障时，保护器内监测信号经端子A6，通过接触器辅助触点CJ4接地。

然后经漏电A、B、C相，输入到保护器内，通过漏电闭锁保护电路处理，使装置进行漏电闭锁。

4）漏电保护电路：在127V送电状态下，若发生漏电故障可实现漏电跳闸，其回路为，Za(Zb、Zc)漏电相经地，通过保护器插座端子A1，输入到漏电保护电路，使装置跳闸。

5）电缆绝缘危险指示电路：由保护内绝缘危险指示电路组成。

在127V网络对地绝缘电阻较高时，漏电信号电压较小，不足以启动触发器。

当网路对地绝缘电阻下降达到一定数值时（降至13K±10%）信号电压上升使触发翻转，其输出端由高电平跳变为低电平，显示屏给出绝缘危险信号指示，当电缆绝缘电阻恢复至大于13K时，显示屏显示正常工作状态。

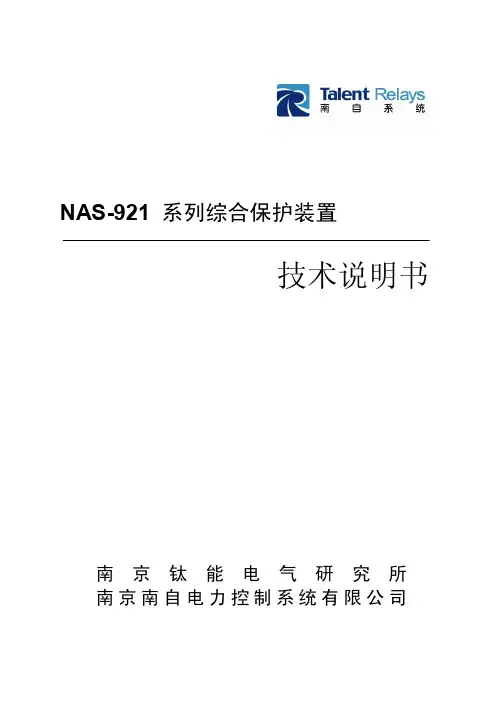

NAS-921系列综合保护装置技术说明书南京钛能电气研究所南京南自电力控制系统有限公司NAS-921系列综合保护装置技术说明书V 3.10编写：金启超刘明辉刘朝辉张慧崔得志张田田审核：吉拥平批准：姚卫兵2005年4月目录1.简介..................................................................................................................................................１2.特点..................................................................................................................................................２3.应用..................................................................................................................................................２4.保护原理 (3)5.NAS921型综合保护装置 (10)5.1.适用范围 (10)5.2.保护配置 (10)5.3.测控配置 (11)5.4.装置特点 (11)5.5.应用说明 (11)35kV/10kV线路保护 (11)35kV/10kV电容器保护 (11)10kV/6kV线路－变压器保护 (12)10kV/6kV电动机保护 (12)5.6.保护定值 (12)5.7.典型接线示意图 (15)6.NAS921A型综合保护装置 (16)6.1.适用范围 (16)6.2.保护配置 (16)6.3.测控配置 (17)6.4.装置特点 (17)6.5.应用说明 (17)35kV/10kV线路保护 (17)35kV/10kV电容器保护 (17)10kV/6kV线路－变压器保护 (18)10kV/6kV电动机保护 (18)6.6.保护定值 (18)6.7.典型接线示意图 (21)7.NAS921B型综合保护装置 (22)7.1.适用范围 (22)7.2.保护配置 (22)7.3.测控配置 (23)7.4.装置特点 (23)7.5.应用说明 (23)110kV线路保护 (23)35kV/10kV线路保护 (23)35kV/10kV电容器保护 (24)10kV/6kV线路－变压器保护 (24)10kV/6kV电动机保护 (24)7.6.保护定值 (24)7.7.典型接线示意图 (27)8.NAS921C型综合保护装置 (28)8.1.适用范围 (28)8.4.装置特点 (29)8.5.应用说明 (29)35kV/10kV电容器保护 (29)8.6.保护定值 (29)典型接线示意图 (32)9.NAS921D型综合保护装置 (33)9.1.适用范围 (33)9.2.保护配置 (33)9.3.测控配置 (33)9.4.装置特点 (34)9.5.应用说明 (34)35kV/10kV线路保护 (34)35kV/10kV电容器保护 (34)10kV/6kV线路－变压器保护 (35)10kV/6kV电动机保护 (35)9.6.保护定值 (35)9.7.典型接线示意图 (38)10.NAS921E型综合保护装置 (39)10.1.适用范围 (39)10.2.保护配置 (39)10.3.测控配置 (40)10.4.装置特点 (40)应用说明 (40)35kV/10kV线路保护 (40)35kV/10kV电容器保护 (41)10kV/6kV动力变保护 (41)10kV/6kV电动机保护 (41)10.5.保护定值 (42)10.6.典型接线示意图 (45)11.NAS921F型综合保护装置 (46)11.1.适用范围 (46)11.2.保护配置 (46)11.3.测控配置 (47)11.4.装置特点 (47)11.5.应用说明 (47)35kV/10kV线路保护 (47)35kV/10kV电容器保护 (48)10kV/6kV线路－变压器保护 (48)10kV/6kV电动机保护 (48)11.6.保护定值 (48)11.7.典型接线示意图 (51)12.应用要点 (52)13.辅助功能 (53)13.1.人机对话 (53)13.2.故障录波 (53)13.5.矢量图显示 (54)13.6.DRS软件的支持 (55)14.用户接口 (56)14.1.面板及显示 (56)14.2.按钮 (56)14.3.通信接口 (56)14.4.口令保护 (57)14.5.菜单说明 (57)15.技术数据 (58)15.1.额定直流电压 (58)15.2.额定交流数据 (58)15.3.功率消耗 (58)15.4.保护部分精度 (58)15.5.测控部分精度（专用测量部分） (58)15.6.开关量输入 (58)15.7.输出容量 (59)15.8.通讯接口 (59)15.9.环境参数 (60)15.9.1.电气环境 (60)15.9.2.机械环境 (61)16.定货须知..................................................................................................................................６２17.附录 (63)附录1．装置面板布置图 (64)附录2．装置背板布置图 (64)附录3．装置安装尺寸图 (65)附录4．操作回路原理图 (66)注意：产品的型号、功能、配置可能由于软件版本升级有所改变，请注意最新版本资料。

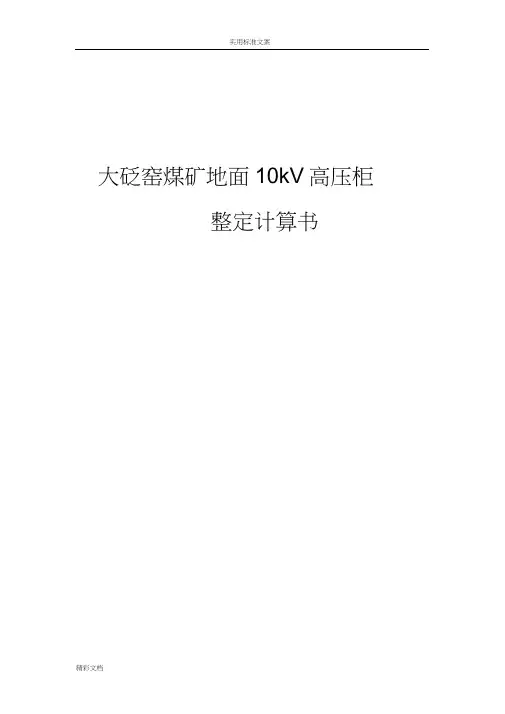

大砭窑煤矿地面10kV高压柜整定计算书机电科二零一七年八月一日审批记录10kV 高压柜整定书一、地面变电所10kV 高压柜整定计算书（1000/5）根据目前煤矿井下主要用电设备用电负荷统计知总负荷为9600KW ，最大设计负荷为7600KW,高压柜到主井变电所采用的是 YJV 22 3 x i85mm 2 电缆,200m 。

1、 线路电抗 X i =X °i l=0.08 X 0.2=0.016 Q2、 总电阻E R= R 0i l=0.221 X0.2=0.0442 Q3、 总阻抗E X=X S +X 1=0.45+0.0016=0.4516 Q4、 线路末两相短路电流5、线路最大长时工作电流:9600 .3 10 0.8 =693A 6、过电流保护电流: 1.15 1.0 ( 1.5 7600 9600 7600)0.85 200 ( 3 10 0.8.3 10 0.8, =6.5A7、速断保护电流:I ⑵.= s. min Un -2 2 2 . R X 10000 2 i (0.0442)2 (0.4516)2 = 11019.09AIr=p 3 U cosIg=Krel Kjz Kf KjKrel Kjz v |(3) ~ 八 1 s.maxKj 根据现场经验，取3倍的线路最大长时工作电流进行整定Id =宁 X3Ir= 11.85A 8、灵敏度校验：Km= I <(.min /Kj xid>1.5= 11019.1/ (200 X 11.85 ) =4.58>1.5满足条件。

式中K rel ——可靠系数，取K k =l .15K f ——返回系数K f =0.85K jz ――接线系|其值视继电器的接线方式而定，此取1.0 K j ——电流互感器的变比式中cos ――设备组平均功率因数，此取0.8Imax —线路最大工作电流二、通风机房高压柜整定计算书（300/5 ）根据目前通风机房用电设备用电负荷统计知总负荷为1120KW , 最大负荷功率为560KW,使用LG-120架空线，3000Km 。

G W Z B-10(6)k V型微机监控保护装置使用说明书中国电光防爆电气有限公司2005年2月前言欢迎使用GWZB-10(6)kV矿用隔爆型智能化高压开关。

本说明书介绍了该开关的特点和先进性，以及应用范围、安装接线、操作维护等内容。

对本开关的操作，务必是在获得了用户主管部门的授权和仔细阅读了本说明书后方可进行。

对于保护装置GWZB-10(6)kV一些重要操作，如定值修改等，均设有授权密码，请用户注意。

如不按本说明书的要求进行操作，则有可能造成不良后果。

对本说明书如有疑问或有本说明书未涵盖的，涉及本装置的技术问题，请向厂家咨询。

1用途和适用范围1.1 防爆型式及防爆标志防爆型式：一般兼矿用本质安全型防爆标志：[Exib]I1.2矿用隔爆兼本安型智能化真空高压开关的主要特点矿用隔爆兼本安型智能化真空高压开关用于煤矿井下，交流50Hz，额定电压为10kV、6kV、3.3kV，额定电流0至630A三相中性点不接地的供电系统中。

当供电电路中出现过载、短路、断相、不平衡、接地、失压、过压时能自动切断电源，同时近端出口短路采用大电流无压释放保护电路。

GWZB-10(6)kV型微机监控保护装置是开关设备中的一个部分，装置采用单片机技术，性能可靠，动作准确，可替代传统各型模拟保护器和数码管显示的保护装置。

1.3 GWZB-10(6)kV型微机监控保护装置的主要特点GWZB-10(6)kV型微机监控保护装置（简称GWZB-10）是新型高性能系列微机控制保护产品之一，主要应用于工业系统交流50Hz,标称电压在3300V及以上电网中。

本装置以32位单片机为核心，辅以工业级外围芯片，精密小型互感器，小型专用继电器，以及科学的算法，保护可靠灵敏，测量精度高。

采用多种抗干扰措施，使装置具有极高的抗干扰能力。

在装置的设计上，采用标准化、模块化硬件设计，高精度的A／D转换，电源为AC127V。

在用户介面上，采用大屏幕蓝色液晶，汉化显示，自动背光，菜单式操作指示，对重要操作均授权密码，极大的方便了用户操作，有效地防止了误操作的发生。

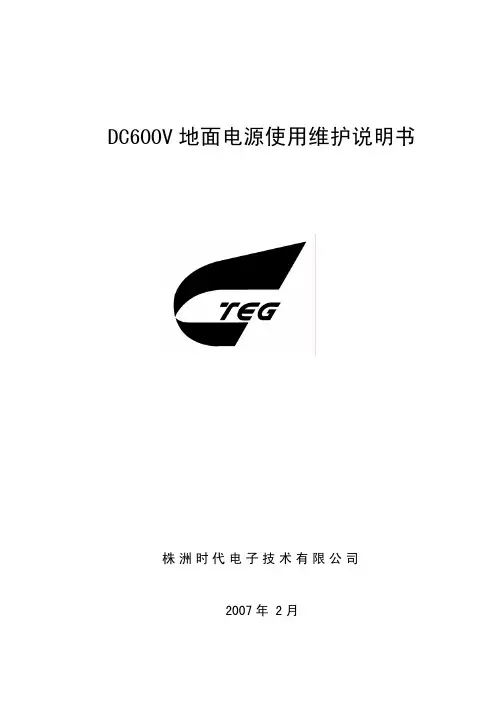

DC600V 地面电源使用维护说明书株洲时代电子技术有限公司2007 年 2 月DC600V 地面电源使用维护说明书-1-DC600V 地面电源使用维护说明书地面电源利用站、段配套的三相 10kV 电网电力变压后相控整流，向客 车车辆提供 DC600V 电源。

本电源由株洲时代电子技术有限公司研制开发， 利用了机车电传动中较成熟的交—直变流技术，采用三相半控桥式整流、直 流侧 LC 滤波，能满足新型直流供电空调客车的试验、调整、整备。

一、基本参数 1.1 1.2 1.3 1.4 1.5 1.6 1.7 额定功率： 额定输入电压： 额定输出电压： 稳压精度： 额定输出电流： 2×400kW 3 相 AC10KV±10% DC600V ≤±5% 667A/每路（共有 2 路）电压纹波（峰-谷值）小于额定电压的 5% 型号： TDY10/600-400容量等级 输出电压等级 输入电压等级 铁路、 地面、 电源二、主电路（见附图） 由变电所高压配电系统引入三相 10kV 交流电源，经整流主变压器变压， 输出三相 500V 左右交流电，送入配电室内的控制柜，经保护、控制，再送 入整流柜内三相半控整流桥相控整流后输出直流 600V， 再经过平波电抗器滤 波，通过电缆送至股道傍插座箱，再通过 KC20D 电力连接器把 DC600V 电源DC600V 地面电源使用维护说明书-2-送入客车车辆。

利用电流传感器 UA11/UA21 检测负载电流反馈信号给电子控制装置，进 行直流侧过载保护。

在直流侧还装有电压传感器 UV11/UV21（装在最远处配 电箱内） ，检测整流输出电压，反馈电压信号给电子控制装置，用于控制及 保护，保持输出稳定在 DC600V。

支撑电容 C1/C2 主要作用是建立空载试验电压，同时起滤波作用，而与 电容相并联电阻 R11 /R21 是放电电阻，释放电容上电压，起安全保护作用。

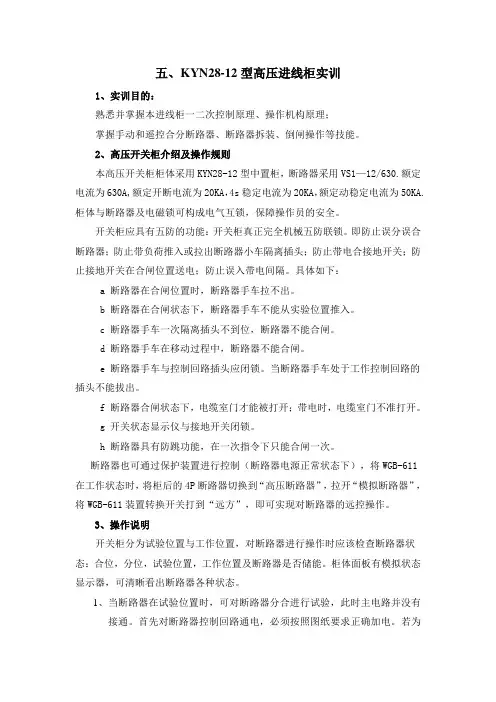

五、KYN28-12型高压进线柜实训1、实训目的：熟悉并掌握本进线柜一二次控制原理、操作机构原理；掌握手动和遥控合分断路器、断路器拆装、倒闸操作等技能。

2、高压开关柜介绍及操作规则本高压开关柜柜体采用KYN28-12型中置柜，断路器采用VS1—12/630.额定电流为630A,额定开断电流为20KA，4s稳定电流为20KA，额定动稳定电流为50KA.柜体与断路器及电磁锁可构成电气互锁，保障操作员的安全。

开关柜应具有五防的功能：开关柜真正完全机械五防联锁。

即防止误分误合断路器；防止带负荷推入或拉出断路器小车隔离插头；防止带电合接地开关；防止接地开关在合闸位置送电；防止误入带电间隔。

具体如下：a 断路器在合闸位置时，断路器手车拉不出。

b 断路器在合闸状态下，断路器手车不能从实验位置推入。

c 断路器手车一次隔离插头不到位，断路器不能合闸。

d 断路器手车在移动过程中，断路器不能合闸。

e 断路器手车与控制回路插头应闭锁。

当断路器手车处于工作控制回路的插头不能拔出。

f 断路器合闸状态下，电缆室门才能被打开；带电时，电缆室门不准打开。

g 开关状态显示仪与接地开关闭锁。

h 断路器具有防跳功能，在一次指令下只能合闸一次。

断路器也可通过保护装置进行控制（断路器电源正常状态下），将WGB-611在工作状态时，将柜后的4P断路器切换到“高压断路器”，拉开“模拟断路器”，将WGB-611装置转换开关打到“远方”，即可实现对断路器的远控操作。

3、操作说明开关柜分为试验位置与工作位置，对断路器进行操作时应该检查断路器状态：合位，分位，试验位置，工作位置及断路器是否储能。

柜体面板有模拟状态显示器，可清晰看出断路器各种状态。

1、当断路器在试验位置时，可对断路器分合进行试验，此时主电路并没有接通。

首先对断路器控制回路通电，必须按照图纸要求正确加电。

若为就地操作，首先将转换开关ZK旋转至就地位置。

电后将断路器储能按钮HK旋转至合位，此时断路器储能回路接通，储能电机动作，断路器开始储能.大约三秒后储能完毕，断路器本体上的储能指示为已储能（若断路器已储能则无需此操作，一般将断路器储能按钮旋转至合位）。

阅读使人充实，会谈使人敏捷，写作使人精确。

——培根KBZ — 200（400）/1140（660）矿用隔爆型真空馈电开关使用说明书南京双京电器有限责任公司KBZ – 200（400）/1140（660）矿用隔爆真空馈电开关特点介绍：1、开关主要用于煤矿井下作为供电系统的总开关或分支开关使用，也可用于大容量电动机不频繁起动控制使用。

2、开关保护器采用微电脑控制，功能强大，可以同时监测多种信号，且系统稳定可靠。

设有64*128的液晶中文显示器。

可以实时显示电压、电流、电阻，当出现故障时显示故障类型，及故障数值。

4、本开关设有选择性漏电保护功能，做总开关和分支开关使用均可，作总开关使用时，不必另接漏电继电器。

开关具有多种参数可调，分开关后级也可以再带分开关，而且保护灵敏可靠。

5、开关具有短路、过载、漏电闭锁、漏电保护、选择性漏电保护为一体。

6、设有漏电试验、短路试验及复位按钮，可以对开关本身的保护性能进行自检。

7、开关具有真空管检测保护，当真空管粘连或因漏气而漏电时进行故障警示，并拒绝合闸。

8、本开关具有电缆长距离短路保护功能，只要输入电缆的长度和截面积，就可以可靠保证在远端发生短路时进行保护。

9、利用开关本体可以对原来DW80-350空气馈电开关进行改造，额定电流增加到400A。

极限分断能力增加到7000A。

10、合闸机构为传统手动操作方式。

机构经长期磨损后，不必更换机构。

略加调整即可正常使用。

一概述KBZ – 200（350、400）/1140（660）矿用隔爆型低压交流真空馈电开关（以下简称馈电开关）适用于煤矿井下和其它周围介质含有甲烷和煤尘混合物的爆炸气体环境中。

在交流50ＨＺ、电压1140（660）Ｖ、额定电流400Ａ及以下的线路中，做为配电总开关或分支开关使用，以及做控制不频繁起动电动机之用。

当配电线路出现过载、短路、欠压、失压时，本馈电开关能自动切断电源。

当馈电开关在正常运行中，负荷发生漏电时，馈电开关通过电子综合保护器发出指令，使真空断路器马上跳闸断电，事故不除，断路器拒绝合闸。

危险！在操作手册中标有这个图标的地方是要您注意即将接近危险，可能的后果是：非常严重的伤害甚至死亡。

小心！标有这个图标的地方是要您注意危险状况。

可能的后果是：轻度或中度重伤和设备损坏。

重要！在操作手册中标有这个图标的地方提供了使您便于操作的提示和资料，不是有关有害或危险状况的警告。

■用黑色方块列出各项。

警告！当照明综保发生故障时，一定要先切断上一级电源才可开盖维修。

第一节安全指南综述这是本操作手册中所有各章节安全指南的一个摘要。

第三章储存和运输注意！安装前检查，整机装配良好，坚固螺栓无松动现象，手柄及按钮操作灵活。

通电试验，照明综保应无振动现象和明显噪声。

PDF created with pdfFactory trial version 警告！任何工作都要遵守本手册的安全指南，也要遵守矿方管理部门制订的特殊安全指南和操作手册，否则将导致最严重的事故，甚至造成死亡。

第一节安装照明综保安装前检查照明综保应装配良好，紧固螺栓无松动现象，手柄、按钮活动灵活，无卡滞现象。

接上电源，按下停止按钮，旋转隔离开关手柄到接通位置，显示屏亮，初始化完成后，按下起动按钮，检查动作是否正常可靠，照明综保应无振动现象和明显噪声。

第二节照明综保的使用条件及要求n适用于含有爆炸性气体环境（甲烷、煤尘）的煤矿井中；n在交流50Hz，电压为1140V或660V的线路中；n海拔不超过2000米，周围环境压力为（0.8~1.1）×105Pa;n周围环境温度为-5℃~+40℃；n周围空气相对湿度不大于95%（+25℃）；n须防止水或其它液体浸入照明综保内部；n无剧烈振动、颠簸以及与水平面安装倾斜度不超过15°。

第三节测试运转注意！确保重新安装完运输时拆卸下来的所有固定元件。

PDF created with pdfFactory trial version 危险！您必须十分了解照明综保的操作方法，才能操作照明综保。

您必须经过对现有操作人员进行的作业培训，并通过实践加深对照明综保控制系统的了解。

电流计算 ： Ｉ ｄ ＝ ４ ３ ． ４ ｘ １ ． ２ ＝ ５ ２ ． ０ ８ Ａ， 所 以短路 电流整定值确定为 ５ ２ Ａ。 随着煤矿开采技术 的提高和矿井年产量 的增加 ， 大型 、 超大型 当照明综保 的二次侧两相最小短路电流整定值选定后 ， 还要通 矿井 日益增多 ， 矿井 中的巷道越来越长 ， 井下需要 的照 明距离也相 过照 明综保的电源变压器和所配用 的电缆参数才能计算出最远短 应加长。《 国家煤矿安全规程》 相关规定指 出： 使用机 车的主要运输 路保护距离。 本照明综保二次侧额定电流为 ４ ３ ． ４ Ａ， 从 电缆载流量方 ｍ ｍ ２ 计算。短路计算公式为 ： 巷道 、 兼作人行道 的集 中带式输送机巷道 、 升降人员的绞车道 以及 面考虑按配用 电缆按 ６ 升降物料和人行交替使用 的绞车道， 其 照明灯的间距不得大于 ３ ０ ｍ； 综合机械化采煤工作面， 照明大门间距不得大于 ｌ ５ ｎ ａ ｔ － － 。而且一些先 （ ） 进 矿井 实 施 亮化 工 程 ， 要 求灯 具 间 距做 到 不 大 于 １ ０ ｍ ， 因此 所需 照 明 设备的数量也随之增多 ， 供电距离也不断加长。目前 ， 我 国矿用 隔爆 １ ０ ｋ Ｖ Ａ电源 变压器线 圈电阻值取 Ｒ ＝ Ｏ ． ０ ４ ９ ５ ｆ ｔ ，电抗值 取 Ｘ ＝ 型 真 空 照 明信 号 综 合 保 护装 置 电 源 变 压 器 额 定 容 量 一 般 为 ０ ． ０ ５ １ ＂ ］ ； ６ ｍ ｍ ２ 电缆 的电阻值取 Ｒ ２ ＝ ３ ． １ ３ ｌ ￣ ／ ｋ ｍ，电抗值取 ｘ ２ ＝ Ｏ ． ０ ９ ５ ｌ ￣ ／ ２ ． ５ ｋ Ｖ Ａ 、 ４ ． ０ ｋ Ｖ Ａ， 难 以满足我 国现有大 型矿井的发展需求 ， 为此 ， 研 ｋ ｍ。带 入公 式 （ １ ） 得： 发矿用隔爆兼 本质安全 型 １ ０ ． Ｏ ｋ Ｖ Ａ真空智能照明信号综合保护装 ５ ２＝ １ ３ ３ 置（ 以下 简称 “ 照明综保 ” ） ， 为１ ２ ７ Ｖ照明及信号负载提供可靠的供 （ ０ ． ０ ４ ９ ５ － ４ － ３ ． １ ３ Ｌ ） ＋（ ０ ． ０ ５ ＋０ ． ０ ９ ５ Ｌ ） 电、 控制和保护。其主要特点具有容量大 、 保护距离长 ， 保 护功能全 面、 动作安全可靠等优点。 计算结果 Ｌ ＝ ０ ． ４ ｋ ｍ（ 理论计算值 ） 。 ２ 整体 结 构 即 ：照 明综 保 当选 用 ６ 电缆 且 短 路 电 流整 定 值 为 ５ ２ Ａ 时最 大 ０ ０ ｍ。利用同样 的方法信号短路整定值 外壳机构采用方形壳体结 构 ， 具有快开门 门盖结构 ， 门盖与壳 短路保护距离的理论值为 ４ 身之间具有机械 闭锁结构 ， 当隔离开关处于合闸状态下 门盖无法打 按 ５ Ａ 、 选用 ２ ． ５ ｍ ｍ ２ 计算可得保护距离为 １ ｌ Ｏ Ｏ ｍ （ ￣论计算值） 。当线 开。 壳 身上 方 设有 接 线 腔 ， 用 于接 人来 自电源及 其 照 明 、 信 号负 载 和 路 中的电缆使用其他截面积时， 根据公式（ １ ） 带人计算即可 ； 如果实 控制线的连线； 壳身 内部装有 １ ０ ． ０ ｋ Ｖ Ａ电源变压器 、 隔离开关 、 接触 际要求短路保护距离大于上述计算值 时， 且所带负载没有达到满负 器等组件 ； 门盖上装有智能保 护器 、 显示屏 、 控制按钮等。通过门盖 荷 时可适 当的减小短路电流整定值或采用截面积更 大一些 的电缆 上的控制按钮操作人员可 以对照明综保进行分闸、 合闸及其参数的 来 实现 。 整定 。 ５ ． ２其他保护功能及原理 照 明综 保 还具 有 以 下保 护 功能 ： ａ ． 漏 电 和漏 电闭锁 保 护 ： 采用 附 ３电 源 变压 器 本 照 明综保 电源 变 压 器 采 用 １ ０ ｋ Ｖ Ａ 大容 量 变 压 器 ，一 次 电 压 加 直 流 的 方 法对 线路 绝缘 电 阻 进行 实 时监 测 ， 实现保护 ； ｂ ． 电压 保 采用 鉴 幅式 的方 法 对 线 路 电 压取 样 实 现 过 电压 、 欠 电压 保 护 ； ｃ ． 为１ １ ４ ０ Ｖ ／ ６ ６ ０ Ｖ， 二 次侧 电压 为 １ ３ ３ Ｖ 。 煤矿 井 下 照 明用 防爆 灯 功 率按 护 ： ６ ０ ｗ计算 ， ２ ． ５ ｋ Ｖ Ａ的照 明综保 可以带 ４ １ 盏 防爆 灯 ， ４ ． ０ ｋ Ｖ Ａ的照 明 风 电闭锁和瓦斯电闭锁保护 ： 保护器上有两组输入点 ， 可接入瓦斯 综保可 以带 ６ ６ 盏 防爆灯 ，而 １ ０ ． ０ ｋ Ｖ Ａ的照明综保可以带 １ ６ ６盏防 探测仪和风机开关连锁点 ， 实现对停风和瓦斯超标 的报警功能。 ６本 质 安全 型 通讯 爆灯 ； 井下照明设备间隔按 １ ０ ｍ计算 ， 即２ ． ５ ｋ Ｖ Ａ的照明综保可以提 供 的照明长度为 ４ １ ０ ｍ， ４ ． ０ ｋ Ｖ Ａ的照明综保可以提供 的照 明长度为 随着 我 国科 学 技术 的发 展 ， 数 字 化矿 山成 为我 国煤 炭 行业 的发 实现煤矿井下变电所无人值班 的自动化控制 ， 可使煤炭生 为 ６ ６ ０ ｍ ，而 １ ０ ． ０ ｋ Ｖ Ａ 的照 明综 保 可 以提 供 的照 明长 度 可 达 到 展趋势 ， １ ６ ６ ０ ｍ。由此 可 见 ， 大 容量 的照 明综 保 可 以满 足 更加 远 距 离 、 更 加 亮 产更加高效 、 安全。本照明综保具有上位通讯功能采用本质安全型 化的照明供电需求。 通 讯 方式 ， 在智 能保 护 器 内部 添 加 了 光耦 隔 离 件使 上 位 通 讯更 加 安 ４ 显示 功 能 全可靠 ， 采用标准的 Ｒ ｓ ＿ ４ ８ ５通讯 接 口， Ｍ ｏ ｄ ｂ Ｕ Ｓ 通讯协议 ， 可实现煤 四遥 ” 功能 。 照 明 综 保 配 有 液 晶 显示 屏 ， 可实时显示当前系统状态 、 三相 系 炭 生 产 自动 化 控制 的“ 统电压 、 三相系统 电流 、 漏 电阻值、 工作频率及其 当前 时间。与门盖 ７结 束 语 上的整定按钮配合使用可实现对照明综保 的参数进行整定 。 本产 品的 成功 研 制 ，满 足 了 大型 矿 井 大 负荷 照 明 供 电 的需 要 ， 可 以减少矿井设备的投资 ， 采用智能保护器各项保护功能达到 国内 ５保 护 功 能及 其 原理 先进水平 ， 对煤炭生产有较大的经济效益 和社会效益。 ５ ． １短 路保 护 参 考文 献 照 明综 保 短 路保 护 通 过对 线 路 的 电 流取 样 ， 采 用 鉴 幅 式 特性 进 １国 家煤矿 安 全规 程 『 Ｍ］ ． 北京 ： 煤 炭 工 业 出版社 ， ２ ０ １ １ ． 行保护 。上文中通过 １ ０ ｋ Ｖ Ａ电源变压器容量计算所能提供 的照 明 … ２ ］ 煤矿 井下 低 压 电 网短 路 保 护 装 置 整 定 细 则【 Ｍ ］ ． 北京 ： 煤炭工业 出 长 度 可达 到 １ ６ ６ ０ ｍ ，但 实 际保 护距 离 并 不 一 定 可 以 达 到 ，在 井 下 【 ２ ０ １ １ ． １ ２ ７ Ｖ供 电系 统 中 ， 照 明综 保 短 路 保 护 电流 整 定 值 根 据《 煤矿 井 下 低 版 社 ． 压 电 网短路 保 护 装置 整 定 细则 》 中供 电 电 网 中两相 最 小 短 路 电 流整 定值必须选用额定电流的 １ ． ２ — １ ． ５ 倍的规定Ｉ ２ １ 。 照 明综保二次侧额定 电压取其标称电压 １ ３ ３ Ｖ，则计算的 １ ０ ｋ Ｖ Ａ电源变压器二次侧额定 电流为 ４ ３ ． ４ Ａ， 其两相最小短路 电流取其下 限 １ ． ２ 倍， 两相最小短路

工频逆变器系统使用手册厦门市爱维达电子有限公司目录一、简介 (1)二、外型结构与功能说明 (1)三、配线表 (6)四、安置注意事项 (6)五、操作程序 (7)六、状况处理 (11)七、动作原理 (18)八、通讯接口 (19)九、特性表 (22)一、简介本系列通信用智能在线式逆变电源是专为自备有48V直流电源的通信系统设计。

主要有以下特点：●采用高频PWM升压及专用滤波器，不会通过直流母线对其他通信设备产生干扰。

●直流输入功能，正常情况下使用直流逆变供电。

●采用DC-AC变换技术，是纯逆变器，能为用户负载设备提供最可靠的保护。

●使用IGBT功率模块的PWM逆变器，提供高精确度、极低失真的正弦波输出。

●特殊的风道设计，保证板件不积灰尘，确保功率器件处于良好工作状态，提高了整机的可靠性。

●高效的滤波同步电路与发电机完全兼容。

●LCD液晶显示面板，显示各种状态，使逆变电源的工作状态一目了然。

●完善的保护功能，无论是过载、过压、短路、电池欠压、过温，逆变电源系统都会自动关机。

●丰富的通讯接口，通过软件可实现计算机系统无人值守运行。

●体积小,重量轻,由于内部变压器采用先进工艺制成，缩小了体积和重量；电路板的摆放非常合理，不浪费空间，使整机的体积和重量都大减少。

●安装容易，操作简单，使用环保包装材料，对环境无污染。

●可串机冗余热备份，提供高可靠的电源品质，适合在用电极为严苛的环境。

二、外型结构与功能说明(A)操作面板说明1.输入指示灯 : 市电供电输入指示。

2.旁路指示灯: 市电供电输出指示。

3.输出指示灯 : 逆变器供电输出指示。

4.电池能量指示灯: 电池能量即将耗尽指示。

5.用户用电量超载指示。

6.故障指示。

7.LCD液晶显示器: 数据信号显示。

8.UPS开机按键。

9、U PS关机按键。

10、通信设置键。

11、L CD翻页键。

(B) 整机外型结构与功能说明2kVA-3kVA 外型结构与功能：1、通讯接口：RS2322、通讯接口：RS4853、主机排风扇4、主机配电端子排：输出、电池、输入、旁路、接地（选件）OUTPUT-+L N BATTERYGNDINPUTL NN L OUTPUTGNDN L N LBATTERYINPUT BYPASS +-5、空气开关(选件)6、干接点接线端子排不带独立旁路带独立旁路2kVA-3kVA 外型结构4kVA-6KVA 外型结构与功能：（立式与机架） 1、通讯接口：RS232和RS485 2、并机数据接口（选件） 3、主机排风孔4、主机配电端子排：输出、电池、输入、旁路（选件）、接地OUTPUTBATTERYN -+LL N INPUTL NN L LINPUT +-N BATTERYOUTPUTBYPASSGND5、空气开关（选件）6、干接点接线端子4kVA-6kVA 立式外型结构不带独立旁路带独立旁路4kVA-6kVA 机架式外型结构8KVA-10kVA 外形结构与功能(立式) 1、通讯接口：RS232/RS485 2、并机数据接口（选件） 3、主机排风孔。

QJZ—30/660（380）（A）QJZ —15/660 (380)矿用隔爆兼本质安全型真空电磁起动器使用说明书南京双京电器有限责任公司出版日期：2007年2月1日本产品执行行MT111-1998《矿用防爆型低压交流真空电磁起动器》；防爆性能应执行GB3836-2000规定.一概述1.1 QJZ-30/660(380) (A)QJZ-15/660(380)矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器）适用于含有爆炸性气体（甲烷）和煤尘的矿井中，主要用于在交流50Hz，电压660（380）的线路中，控制额定功率在15(10)KW以下的防爆型三相异步电动机可实现直接起动、停止，并可在停机时进行换相。

1.2 通过改换控制变压器BK的接线（660V改为380V））并将漏电闭锁的检测端电子保护器的A9改到B10（380V）的位置上，亦可作控制额定电压380V，电流在额定电流以内防爆三相异步电动机。

1.3 起动器的控制方式，可就地或远方控制，同时具有过载、断相、漏地闭锁和风电延时闭锁等保护功能。

1.4 型号的组成及代表意义真空隔爆兼本质安全型起动器1.5 防爆型式：矿用隔爆兼本质安全型防爆标志“Exd[ib]I”1.6 使用环境条件起动器在下列条件下可靠工作a．海拔不超过2000m；压力范围80~110Kpa；b．运行环境温度为-20~+40℃；c．在有沼气爆炸的混合物矿井中；d．周围空气相对湿度不大于95%（+25℃）；e．与垂直面安装倾斜度不超过15°；f．无显著摇动和冲击振动的地方；g．无足以腐蚀金属和破坏绝缘的气体和蒸汽的场所；h．无滴水的地方。

二结构特征与工作原理2.1 起动器由装在撬形托架上的长方形隔爆外壳，本体组件及前门组件组成，前门是采用“快开门”型结构，当前门上的闭锁螺栓解锁后可打开前门。

2.2 外壳上装有：2.2.1 接线腔设有主电路进线端子3个X1、X2、X3和出线端子3个D1、D2、D3，和控制线接线九芯组合接线端子5#、1#、2#、9#、13#、8#、44#、33#。

PXS-601综合保护测控装置技术及使用说明书南京帕兴电力科技有限公司NanJing PASSION Electric Power Technology CO.,Ltd出厂默认设定：目录第一章概述 (1)1.1产品适用范围 (1)1.2产品特点 (1)第二章主要参数和技术指标 (2)2.1技术参数 (2)2.2正常工作大气参数 (2)2.3绝缘性能 (3)2.4电磁兼容 (3)2.5机械性能 (3)2.6实施标准 (4)第三章装置外观及安装 (5)3.1产品外观示意图 (5)3.2外形尺寸图（单位：MM） (5)3.3开孔安装尺寸图（单位：MM） (5)第四章主要功能 (6)4.1线路保护测控装置 (6)4.1.1启动元件说明 (7)4.1.2 保护功能 (7)4.1.3 定值及压板说明 (13)4.1.4 原理接线图 (15)4.2厂用变保护测控装置 (16)4.2.1启动元件说明 (16)4.2.2 保护功能 (16)4.2.3 定值及压板说明 (20)4.2.4原理接线图 (22)4.3电动机保护测控装置 (23)4.3.1启动元件说明 (23)4.3.2保护功能 (23)4.3.3 定值及压板说明 (29)4.3.4 原理接线图 (31)第五章装置背板定义图 (32)第六章操作使用说明 (32)6.1信号灯说明 (32)6.2按键说明 (32)6.3保护类型切换说明 (33)6.4液晶显示说明 (34)6.4.1 正常运行显示 (34)6.4.2动作报告显示 (34)6.5菜单使用说明 (34)6.5.1 刻度显示 (35)6.5.2 开入显示 (35)6.5.3 开出检测 (36)6.5.4 事故追忆 (36)6.5.5 保护定值 (37)6.5.6 压板设置 (38)6.5.7参数设置 (38)6.5.8 版本信息 (40)第七章常见故障及解决方法 (41)第一章概述1.1产品适用范围PXS-601微机综合保护测控装置适用于工业和民用20kV及以下电压等级的线路、厂用变及电动机的保护和测控，用户可根据需要自行切换线路、厂用变或电动机保护程序。

使用说明书矿用隔爆型照明信号综合保护装置电光防爆科技(上海)有限公司二OO六年四月一日前言欢迎使用WZB-7型照明信号综合保护控制设备。

本说明书介绍了该设备的特点和先进性，以及应用范围、安装接线、操作维护等内容。

对本设备的操作，务必是在获得了用户主管部门的授权和仔细阅读了本说明书后方可进行。

对于WZB-7型微机保护装置一些重要操作，如定值修改、运行模式等，均设有授权密码，请用户注意。

如不按本说明书的要求进行操作，则有可能造成不良后果。

对本说明书如有疑问或有本说明书未涵盖的，涉及本装置的技术问题，请向厂家咨询。

适用范围1、用途本装置为煤矿井下127V照明及信号负载的供电、电源控制以及漏电保护等综合防爆电气设备。

可以取代现有的2.5KV A或4KV A干式变压器及手动防爆开关的多体控制方式。

WZB-7/1140/660/380型矿用隔爆型智能化照明信号综合保护装置的主要特点：WZB-7型微机监控保护装置（简称WZB-7）是新型高性能系列微机控制保护产品之一，主要应用于工业系统交流50Hz,标称电压在380V及以上电网中，提高供电电压可靠性的控制装置。

本装置以16位单片机为核心，辅以工业级外围芯片，精密小型互感器，小型专用继电器，以及科学的算法，保护可靠灵敏，测量精度高。

采用多种抗干扰措施，使装置具有极高的抗干扰能力。

在装置的设计上，采用标准化、模块化硬件设计，高精度的A／D转换，电源为AC50～265V。

在用户介面上，采用大屏幕液晶，汉化显示，自动背光，菜单式操作指示，对重要操作均授权密码，极大的方便了用户操作，有效地防止了误操作的发生。

装置能存贮两套定值，并可在线查询、修改，分别完成双路风机的独立保护，使设备的功能更复杂更强大，用户的工作更简单。

具备事件顺序记录、及事件、遥测、遥信远传等功能。

具备完备的自检功能，故障定位到主要芯片。

装置分别配有带隔离RS-485/ RS-232标准异步通讯接口，通讯方式可采用通信电缆线。
