矿用照明综保工作原理-标准化文件发布号:(9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII矿用照明综保工作原理简介ZBZ-4.0(2.5)M煤矿用隔爆型照明信号综合装置(以下简称为装置)为煤矿井下127V照明及信号负载供电同时对有关线路及负载进行短路、漏电保护及漏电闭锁。
本装置适用于具有爆炸性气体(甲烷)和煤尘的矿井下,在交流50HZ、电压至660V的线路中,为井下127V照明及信号负载供电,取代现在2.5KVA或40KVA干式变压器及手动防爆开关的多体控制方式。
下面结合电气原理图介绍一下其工作原理:1、元件介绍2、电气原理本装置电气线路主要由主电路和控制、保护电路组成;2.1 主电路:由隔离开关1K、一次熔断器1RD、2RD,主变压器ZB,二次熔断器3RD、4RD,交流接触器CJ 等器件组成。
2.2 控制电路:由接触器CJ线圈,送电按钮QA,停电按钮TA控制继电器常闭接点J1等组成。
装置投入工作时,首先闭合1K,使主变压器ZB及控制变压器KB有电工作,发光二级管LED3(绿色)通电发光。
在127网络(负载侧)无漏电状态下可按合送电按钮QA,给CJ线圈通电,CJ 吸合主接点CJ1~3闭合,127V网络负荷得电工作。
停止工作时,可按合TA,使CJ断电释放,断开主接点。
2.3 保护电路:主要有保护插件实现2.3.1 稳压电源:由控制变压器KB,经保护插件输出18V直流电压,作为保护电路的稳压电源。
2.3.2 照明短路保护电路:正常运行时,电流传感信号电压(该电压为电流传感器LH1、LH2二次输出整流,滤波后的电压值)不足以使保护插件动作。
当照明负载任意二相发生短路时,保护插件动作,继电器J吸合,使控制回路J1接点断开,切断主电路。
同时发光二极管LED1(红色)给出信号指示。
2.3.3 信号短路保护电路:正常运行时电流传感信号电压(该电压为电流传感路LH3二次输出整流,滤波后的电压值)不足以使保护插件动作。
照明综保的外形:照明综保的型号含义:照明综保主变压器安装在壳体的最里面。
照明综保主变压器外形图:照明综保主变压器接线端子标有高压380/660V的为一次侧,使用电缆线连接到隔离开关上。
标有低压127V的为低压侧,使用电缆线连接到照明综保本体上。
现在给出一个照明综保变压器与本体的连接示意图。
下帖我们讲照明综保主回路工作原理。
点击下图可放大。
我们先来看看照明综保的电路图(点击图片可放大),看上去,这个电路图有点复杂。
其实,如果你不去修综保插件,照明综保和QBZ-80开关原理差不多,甚至说比80开关还简单。
在这个开关讲解的过程中,我会先把综保作为一个整体进行讲解。
这样分析起来就比较简单了。
等大家熟悉了之后,再来讲保护插件的工作原理。
就像我讲80开关原理时使用的方法一样,由浅至深,逐步讲解,争取让每位坛友都能看懂,学会。
上面这张图就是照明综保的主回路,你可以对照上一贴主变压器连接图来看这张图。
电源接线柱(在接线室内)L1、L2、L3(多数开关标识的是X1、X2、X3)连接到隔离开关上,隔离开关的出来之后,通过两个熔断器连接到主变压器的一次侧。
这样,当合上隔离开关,主变压器的一次侧得电,在二次侧就会感应出127V的电源。
这个127V的电源在通过两个熔断器FU3、FU4连接到交流接触器上,从交流接触器出来,接到负载接线柱U、V、W(多数开关标示为Za、Zb、Zc)同时从W相分出一根线,为Xa,从V 相分出一根,为Xb。
U、V、W、Xa、Xb就是接线室内的5个负载小接线柱。
U、V、W是接照明灯用的,Xa、Xb是接信号用的。
当按下启动按钮(为了简化,图中未标出),交流接触器KM吸合。
照明或信号负载就会得到电源工作。
当按下停止按钮,交流接触器KM断为了简化原理图,让初学者更容易理解,我们先省略综保插件内部的工作原理。
有的坛友也许会问,不学综保插件的工作原理,怎么维修呀。
其实是一样,我们可以把综保插件看做一个整体,只需要了解他的功能,一样可以修好照明综保。
ZBZ -2.5(4.0) M矿用隔爆照明信号综合保护装置使用说明书执行标准:MT828-1999八达电气有限公司目录一、用途及适用范围————————————————————— 3二、技术特征———————————————————————— 3三、结构概述———————————————————————— 4四、电气原理———————————————————————— 5五、产品运输及保管————————————————————8六、安装、使用与维修———————————————————8七、故障分析与排除————————————————————9八、订货须知————————————————————————9一、用途及适用范围1.1 产品特点:本装置用于煤矿井下127V照明及信号负载的供电、电流控制以及短路、漏电保护等综合防爆电气设备。
可以取代现有的2.5KV A或4KV A干式变压器及手动防爆开关的多体控制方式。
1.2 主要用途及适用范围:本装置适用于煤矿井下爆炸性气体的环境中,在交流50Hz,电压至660V或380V的供电线路中,为127V照明及信号负载的电源。
1.3 品种规格:按变压器额定容量分。
1.3.1 变压器额定容量为2.5KvA。
1.3.2 变压器额定容量为4.0KvA。
1.3.3 防爆型式:矿用隔爆型防爆标志:ExdI1.4 型号及其含义:1.5 适合于条件:1.5.1 环境大气压力80~110kPa;1.5.2 海拔高度不超过1000米;1.5.3 周围温度-5℃~+40℃;1.5.4 周围空气的相对湿度不大于95%(20±5℃时);1.5.5 在无强烈颠簸振动以及垂直倾斜不超过15度的地方;1.5.6 在无足以腐蚀金属和破坏绝缘的气体与蒸汽的环境中;1.5.7 可用于煤尘和瓦斯危险的矿井中;1.5.8 在无滴水及其它液体浸入的地方;1.5.9 安装类别:Ⅲ环境污染等级3级;二、技术特征和主要参数:2.1 电源额定频率:50Hz;2.2 装置为长期工作制;2.3 主要技术性能;2.3.1 主变压器基本参数,联接组及接线形式,见表一2.4 照明信号电缆短路保护距离,见表二2.5短路及漏电保护动作特性,见表三、表四表四2.6 外型尺寸:见图1、见图22.6.1 外形尺寸:480×625×630(4.0KvA)480×490×630(2.5KvA)2.6.2 整机重量:95kg(2.5KvA)128kg(4.0KvA)三、结构概述3.1 总体结构综合装置的隔爆外壳为圆筒形,具有凸出的底和盖,壳盖与壳身采用转盖止口结构。
万科ZBZ-10/1140照明综保电气原理1、主电路由隔离开关GK一次熔断器1RD、2RD,主变压器ZB,二次熔断器3RD、4RD,交流接触器CJ等元件组成。
2、控制电路由熔断器5RD,接触器CJ线圈,起动按钮QA,停止按钮TA及综合保护器等组成。
装置投入工作时,首先闭合GK,使变压器ZB及控制电源有电工作,此时显示屏显示装置工作情况。
在127网络(负载侧)无漏电状态下可按合送电按钮QA,给CJ 线圈通电,CJ吸合主接点,127V网络负荷得电工作。
停电时可按TA,使CJ断电释放,断开主接点。
3、保护电路1)稳压电源:由控制电源36V,经整流桥整流和集成稳压器稳压,输出DC12V电压供给各级集成电路使用。
2)照明短路保护电路:经两个电流互感器采集信号,经照明保护电路整形、放大、输入到执行电路控制装置工作。
信号短路保护电路:经电流互感器采集信号,经信号保护电路整形、放大、输入到执行电路控制装置工作。
信号回路因白炽灯灯丝由冷却变为热态时,其电阻值相差甚大,在启动时瞬间电流信号近似开短路电流,此时有可能产生误动作,所以在信号短路保护电路中设置了延时环节。
3)漏电闭锁保护电路:在127V负载未送电的情况下,回路中存在漏电故障时,保护器内监测信号经端子A6,通过接触器辅助触点CJ4接地。
然后经漏电A、B、C相,输入到保护器内,通过漏电闭锁保护电路处理,使装置进行漏电闭锁。
4)漏电保护电路:在127V送电状态下,若发生漏电故障可实现漏电跳闸,其回路为,Za(Zb、Zc)漏电相经地,通过保护器插座端子A1,输入到漏电保护电路,使装置跳闸。
5)电缆绝缘危险指示电路:由保护内绝缘危险指示电路组成。
在127V网络对地绝缘电阻较高时,漏电信号电压较小,不足以启动触发器。
当网路对地绝缘电阻下降达到一定数值时(降至13K±10%)信号电压上升使触发翻转,其输出端由高电平跳变为低电平,显示屏给出绝缘危险信号指示,当电缆绝缘电阻恢复至大于13K时,显示屏显示正常工作状态。
矿用照明综保工作原理 This model paper was revised by the Standardization Office on December 10, 2020矿用照明综保工作原理简介M煤矿用隔爆型照明信号综合装置(以下简称为装置)为煤矿井下127V照明及信号负载供电同时对有关线路及负载进行短路、漏电保护及漏电闭锁。
本装置适用于具有爆炸性气体(甲烷)和煤尘的矿井下,在交流50HZ、电压至660V 的线路中,为井下127V照明及信号负载供电,取代现在或40KVA干式变压器及手动防爆开关的多体控制方式。
下面结合电气原理图介绍一下其工作原理:1、元件介绍2、电气原理本装置电气线路主要由主电路和控制、保护电路组成;主电路:由隔离开关1K、一次熔断器1RD、2RD,主变压器ZB,二次熔断器3RD、4RD,交流接触器CJ等器件组成。
控制电路:由接触器CJ线圈,送电按钮QA,停电按钮TA控制继电器常闭接点J1等组成。
装置投入工作时,首先闭合1K,使主变压器ZB及控制变压器KB有电工作,发光二级管LED3(绿色)通电发光。
在127网络(负载侧)无漏电状态下可按合送电按钮QA,给CJ线圈通电,CJ吸合主接点CJ1~3闭合,127V网络负荷得电工作。
停止工作时,可按合TA,使CJ断电释放,断开主接点。
保护电路:主要有保护插件实现稳压电源:由控制变压器KB,经保护插件输出18V直流电压,作为保护电路的稳压电源。
照明短路保护电路:正常运行时,电流传感信号电压(该电压为电流传感器LH1、LH2二次输出整流,滤波后的电压值)不足以使保护插件动作。
当照明负载任意二相发生短路时,保护插件动作,继电器J吸合,使控制回路J1接点断开,切断主电路。
同时发光二极管LED1(红色)给出信号指示。
信号短路保护电路:正常运行时电流传感信号电压(该电压为电流传感路LH3二次输出整流,滤波后的电压值)不足以使保护插件动作。
当信号负载发生短路时,保护插件动作,继电器吸合,控制回路J1断开。

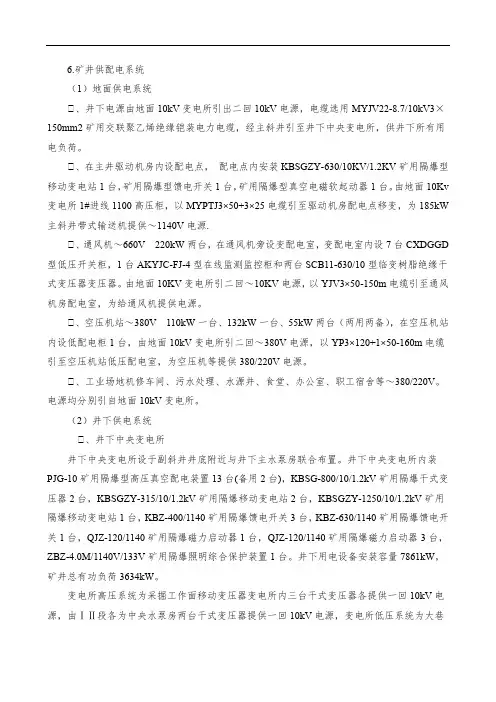

6.矿井供配电系统(1)地面供电系统①、井下电源由地面10kV变电所引出二回10kV电源,电缆选用MYJV22-8.7/10kV3×150mm2矿用交联聚乙烯绝缘铠装电力电缆,经主斜井引至井下中央变电所,供井下所有用电负荷。
①、在主井驱动机房内设配电点,配电点内安装KBSGZY-630/10KV/1.2KV矿用隔爆型移动变电站1台,矿用隔爆型馈电开关1台,矿用隔爆型真空电磁软起动器1台。
由地面10Kv 变电所1#进线1100高压柜,以MYPTJ3×50+3×25电缆引至驱动机房配电点移变,为185kW 主斜井带式输送机提供~1140V电源.①、通风机~660V 220kW两台,在通风机旁设变配电室,变配电室内设7台CXDGGD 型低压开关柜,1台AKYJC-FJ-4型在线监测监控柜和两台SCB11-630/10型临变树脂绝缘干式变压器变压器。
由地面10KV变电所引二回~10KV电源,以YJV3×50-150m电缆引至通风机房配电室,为给通风机提供电源。
①、空压机站~380V 110kW一台、132kW一台、55kW两台(两用两备),在空压机站内设低配电柜1台,由地面10kV变电所引二回~380V电源,以YP3×120+1×50-160m电缆引至空压机站低压配电室,为空压机等提供380/220V电源。
①、工业场地机修车间、污水处理、水源井、食堂、办公室、职工宿舍等~380/220V。
电源均分别引自地面10kV变电所。
(2)井下供电系统①、井下中央变电所井下中央变电所设于副斜井井底附近与井下主水泵房联合布置。
井下中央变电所内装PJG-10矿用隔爆型高压真空配电装置13台(备用2台),KBSG-800/10/1.2kV矿用隔爆干式变压器2台,KBSGZY-315/10/1.2kV矿用隔爆移动变电站2台,KBSGZY-1250/10/1.2kV矿用隔爆移动变电站1台,KBZ-400/1140矿用隔爆馈电开关3台,KBZ-630/1140矿用隔爆馈电开关1台,QJZ-120/1140矿用隔爆磁力启动器1台,QJZ-120/1140矿用隔爆磁力启动器3台,ZBZ-4.0M/1140V/133V矿用隔爆照明综合保护装置1台。
矿用照明综保Z B Z-10.0M工作原理简介矿用照明综保ZBZ-10.0M工作原理简介ZBZ-10.0M装置为煤矿井下127V照明及信号负载供电、电源控制及对有关线路及负载进行短路、漏电保护及漏电闭锁。
可以取代现在2.5KVA或40KVA干式变压器及手动防爆开关的多体控制方式。
1、元件介绍2、电气原理2.1、电气原理及操作程序:合上隔离开关GHK,控制变压器BK2得电,副边输出交流36V电压,为控制回路提供电源;同时,三相变压器BK1得电,副边输出三相交流127V,—方面为照明和信号回路提供工作电源;另一方面为综合保护装置WZB-7正常工作提供电源。
这时,综合保护装置WZB-7得电,工作灯亮,给出信号指示,进行各项功能的自检。
若线路正常,其保护结点K1闭合,为起动作好准备。
按下起动按钮QA,中间继电器ZJ得电吸合,其常开触点闭合,常闭触点断开。
于是,真空接触器CJ得电吸合并自保。
合位灯亮,给出相应的信号指示。
127V主线路接通,照明和信号回路正常工作。
按停止按钮TA,切断控制回路,中间继电器ZJ释放,真空接触器CJ跳闸。
合位和事件灯熄灭,工作灯亮,给出相应的信号指示。
127V主线路断开,照明和信号回路被切断。
2.2、电气原理见附图2.3 动作试验电路2.3.1 短路动作试验按合短试按钮,DS2闭合,保护器动作,K1、K1K(CB1)断开,中间继电器断电,触点ZJ1-1断开,真空接触器断电,主接触器断开,综保断电动作。
2.3.2 漏电动作试验按合漏试按钮,LS闭合, 保护器动作,K1、K1K(CB1)断开,中间继电器断电,触点ZJ1-1断开,真空接触器断电,主接触器断开,综保断电动作。
矿用照明综保ZBZ-10.0M工作原理简介ZBZ-10.0M装置为煤矿井下127V照明及信号负载供电、电源控制及对有关线路及负载进行短路、漏电保护及漏电闭锁。
可以取代现在2.5KVA或40KVA干式变压器及手动防爆开关的多体控制方式。
1、元件介绍2、电气原理2.1、电气原理及操作程序:合上隔离开关GHK,控制变压器BK2得电,副边输出交流36V电压,为控制回路提供电源;同时,三相变压器BK1得电,副边输出三相交流127V,—方面为照明和信号回路提供工作电源;另一方面为综合保护装置WZB-7正常工作提供电源。
这时,综合保护装置WZB-7得电,工作灯亮,给出信号指示,进行各项功能的自检。
若线路正常,其保护结点K1闭合,为起动作好准备。
按下起动按钮QA,中间继电器ZJ得电吸合,其常开触点闭合,常闭触点断开。
于是,真空接触器CJ得电吸合并自保。
合位灯亮,给出相应的信号指示。
127V主线路接通,照明和信号回路正常工作。
按停止按钮TA,切断控制回路,中间继电器ZJ释放,真空接触器CJ跳闸。
合位和事件灯熄灭,工作灯亮,给出相应的信号指示。
127V主线路断开,照明和信号回路被切断。
2.2、电气原理见附图2.3 动作试验电路2.3.1 短路动作试验按合短试按钮,DS2闭合,保护器动作,K1、K1K(CB1)断开,中间继电器断电,触点ZJ1-1断开,真空接触器断电,主接触器断开,综保断电动作。
2.3.2 漏电动作试验按合漏试按钮,LS闭合, 保护器动作,K1、K1K(CB1)断开,中间继电器断电,触点ZJ1-1断开,真空接触器断电,主接触器断开,综保断电动作。
ZBZ---------10ML矿用隔爆型远距离照明信号综合保护装置执行标准:Q/HWT47-2005说明书淮南市万泰电子有限责任公司1、适用范围:1.1用途:适用于含有煤尘及爆炸性气体(甲烷)的煤矿井下,控制127v等级照明信号设备的电源,具有照明系统短路保护,信号系统短路保护,电缆对地漏电保护,并有自锁功能。
此外,对电缆绝缘下降还有危险指示功能。
远距离短路保护,信号取样不依赖电流,与电缆长短也无关,保护距离可以任意延长到2000米以上。
1.2适用条件:(1)海拔高度不超过2000米,气压(80-110)Kpa;(2)周围介质温度不高于40℃,不低于-20℃;(3)周围空气的相对湿度不大于95%(25℃时);(4)在无强烈颠簸振动以及垂直倾斜度不超过15度的地方;(5)在无足以腐蚀金属和破坏绝缘的气体与蒸汽的环境中;(6)可用于由煤尘、甲烷爆炸危险的环境中;(7)能防止水和液体侵入的地方;(8)电源电压为660v/1140v;波动(-15%~10%)Ue;50Hz.1.3型号含义Z-----装置,B-----隔爆型,Z-----综合保护,10---容量(KV A)M---照明信号,L----远距离1.4防爆型式:矿用隔爆型;防爆标志:ExdI2技术特征2.1主变压器参数2.2 远距离照明短路保护距离2000米,信号短路距离1300米。
2.3 照明及信号短路保护时间:小于0.25秒。
2.4 漏地动作值1~3 KΩ。
2.5 漏地闭锁电阻动作值4 KΩ~6 KΩ。
2.6漏地保护动作时间小于0.25秒。
2.7电缆绝缘危险指示值10 KΩ+2 KΩ.2.8外形尺寸及重量:3 结构和性能概述:综合保护装置外壳由装在撬形底架上的方形隔爆外壳,本体装配(包括可拆装的控制板装配),前门及电器件装配等部分组成。
外壳的前门为平面止口式,当前门右侧中部的机械闭锁后,可以抬起装置左侧固定于铰链上的操作手把,将门抬起约30毫米后(注意不要过于抬高),前门即可打开。
使用说明书矿用隔爆型照明信号综合保护装置苏兵电光防爆科技(上海)有限公司二OO六年四月一日前言欢迎使用WZB-7型照明信号综合保护控制设备。
本说明书介绍了该设备的特点和先进性,以及应用范围、安装接线、操作维护等内容。
对本设备的操作,务必是在获得了用户主管部门的授权和仔细阅读了本说明书后方可进行。
对于WZB-7型微机保护装置一些重要操作,如定值修改、运行模式等,均设有授权密码,请用户注意。
如不按本说明书的要求进行操作,则有可能造成不良后果。
对本说明书如有疑问或有本说明书未涵盖的,涉及本装置的技术问题,请向厂家咨询。
适用范围1、用途本装置为煤矿井下127V照明及信号负载的供电、电源控制以及漏电保护等综合防爆电气设备。
可以取代现有的2.5KV A或4KV A干式变压器及手动防爆开关的多体控制方式。
WZB-7/1140/660/380型矿用隔爆型智能化照明信号综合保护装置的主要特点:WZB-7型微机监控保护装置(简称WZB-7)是新型高性能系列微机控制保护产品之一,主要应用于工业系统交流50Hz,标称电压在380V及以上电网中,提高供电电压可靠性的控制装置。
本装置以16位单片机为核心,辅以工业级外围芯片,精密小型互感器,小型专用继电器,以及科学的算法,保护可靠灵敏,测量精度高。
采用多种抗干扰措施,使装置具有极高的抗干扰能力。
在装置的设计上,采用标准化、模块化硬件设计,高精度的A/D转换,电源为AC50~265V。
在用户介面上,采用大屏幕液晶,汉化显示,自动背光,菜单式操作指示,对重要操作均授权密码,极大的方便了用户操作,有效地防止了误操作的发生。
装置能存贮两套定值,并可在线查询、修改,分别完成双路风机的独立保护,使设备的功能更复杂更强大,用户的工作更简单。
具备事件顺序记录、及事件、遥测、遥信远传等功能。
具备完备的自检功能,故障定位到主要芯片。
装置分别配有带隔离RS-485/ RS-232标准异步通讯接口,通讯方式可采用通信电缆线。
ZBZ-2.5(4.0)MG矿用隔爆型照明信号综合保护装置使用说明书南京双京电器有限责任公司本产品可执行Q/320123LFC03-2006、JB6312-1992的标准,说明书严格按照GB9969.1的要求编写,防爆性能应符合GB3836-2000的规定。
一、概述1、用途本装置适用于煤矿井下127V照明及信号负载的电源控制,是一种新型的照明信号综合保护装置,该产品电源与负载的通断采用大功率交流固态继电器,电路通断无机械振动、无火花、无电磁干扰、性能稳定、安全可靠,使用寿命长。
并具有短路,漏地保护以及电缆绝缘监测功能。
本装置是旧式2.5KVA、4KVA 照明信号综合保护装置的换代产品。
该装置本体与壳体连接采用插接式,便于安装调试和维修。
2、适用条件(1)海拔高度不超过2000m;(2)周围介质温度不高于+40℃,不低于-20℃;(3)周围空气的相对湿度不大于95%(+25℃时);(4)在无强烈颠波振动以及垂直斜度不超过15度的地方;(5)在无足以腐蚀金属和破坏绝缘的气体与蒸汽的环境中;(6)可用于有甲烷和煤尘爆炸危险的矿井中;3、型号意义Z B Z -2.5(4.0)/1140(660,380) MG无触点照明信号额定电压(V)功率(KVA)保护装置隔爆型综合装置一、技术特征1、主变压器(干式)参数项目单位ZBZ-2.5 ZBZ-4 额定容量KVA 2.5 4额定电压V 1140,660,380/133 1140,660,380/133 额定电流 A 1.27,2.49,3.79/10.85 2.02,3.49,5.8/17.36 接线方式Y,△/△Y,△/△允许温升℃85 85绝缘等级 B B2、照明短路保护参数电缆截面M保护距离(m)ZBZ-2.5电流整定值11AZBZ-4电流整定值5.5A6 1800 1800 4 1500 1400 2.5 1100 850 1.5 750 600 1 500 4003、信号短路保护参数电缆截面M保护距离(m)ZBZ-2.5电流整定值4.5AZBZ-4电流整定值5.5A6 1800 18004 1500 14002.5 1100 8501.5 750 6001 500 4004、照明短路保护时间小于250ms;信号短路时间小于400ms;漏地保护动作时间小于250ms;5、漏地电阻整定值1.5KΩ (1.5-3KΩ可调);6、漏地闭锁电阻动作值3KΩ±1KΩ;7、电缆绝缘危险指示值10KΩ±2KΩ;8、工作电压允许波动范围±15%;三、结构概述本综合装置的隔爆外壳为圆筒形,具有凸出的底和盖。
ZBZ-4.0井下照明综保装置控制原理及设计改进武荣峰【摘要】ZBZ-4.0井下照明综合保护装置广泛应用于煤矿开采工程中的照明和信号设备保护,但其具有保护系统回路损坏失效的情况下也能够正常启动供电系统的缺陷,这就给整个电路系统带来很大的安全隐患,提出了一套保护电路板窜连在保护回路之中的设计方案,通过对保护线路失效原因进行分析及对交流接触器保护回路的改进,得出如果保护系统回路失效和损坏,那么线路的控制交流接触器就不能够再吸合导通,从而达到保护线路的目的.【期刊名称】《机械研究与应用》【年(卷),期】2018(031)006【总页数】3页(P176-178)【关键词】照明;综保;控制;交流接触器;继电器【作者】武荣峰【作者单位】西山煤电有限公司马兰矿,山西古交 030205【正文语种】中文【中图分类】TD630 引言随着煤矿井下作业供电线路的不断发展,井下电路也不断向复杂化、集成化发展,其带来的危险性也在增加,所以对线路的保护措施的可靠性要求就非常的重要,必须找出保护系统中的缺陷,不断改进才能让保护设备正真发挥其保护作用,让整个煤矿的电路系统在安全、可靠的环境下运行。
在长期的使用中发现ZBZ-4.0井下照明综合保护装置存在一定的缺陷,笔者通过原理分析找出缺陷存在的原因,并通过科技手段将其改进。
1 使用情况及存在问题井下隔爆型ZBZ-4.0照明信号综合保护装置,输出127V电源,可用于煤矿照明供电,也可作为信号负载的供电设备,而且拥有漏电保护和短路保护功能。
其系统控制原理图如图1所示,其主要结构由保护回路系统、主回路系统和控制回路系统等几个关键部分组成,其中保护回路系统分为漏电保护电路、照明短路保护电路、电缆绝缘监测保护电路、信号短路保护电路等。
《煤矿安全规程》中有相关条例规定:煤矿信号系统和照明系统,需使用拥有漏电、短路、过载保护的照明信号综合保护系统进行实时监测,并加以电路保护[1]。
所以ZBZ-4.0照明信号综合保护装置完全符合《煤矿安全规程》条例中规定的煤矿井下使用要求,但此保护系统在井下生产应用中,总是会发生保护插件失灵或脱落后继续将闸门闭合送电事件,这样整个系统的保护功能就完全失效,这种现象的发生具有很强的隐蔽性,也给整个照明和信号系统带来重大安全隐患,其实这与《煤矿安全规程》中的相关规定产生了重大偏离,由此判定ZBZ-4.0照明信号综合保护装置存在重大功能缺陷,在结构和功能上需要进行改进[2]。
矿用照明综保ZBZ-10.0M参数整定简介矿用照明综保ZBZ-10.0M参数整定简介ZBZ-10.0M装置为煤矿井下127V照明及信号负载供电、电源控制及对有关线路及负载进行短路、漏电保护及漏电闭锁。
可以取代现在2.5KVA或40KVA干式变压器及手动防爆开关的多体控制方式。
整定表序号定值名称整定范围整定参数说明1照明回路I e 氺氺.氺氺 A2信号回路I e 氺氺氺氺 A3照明回路速断定值氺氺氺氺 Ie4信号回路速断定值氺氺氺氺 Ie5欠压定值氺氺氺氺 Ue6欠压延时氺氺氺氺 s7过压定值氺氺氺氺 Ue8过压延时氺氺氺氺s9漏电检测电阻氺氺氺氺KΩ10漏电检测延时氺氺氺氺 s11风电瓦斯闭锁延时氺氺氺氺S12操作密码氺氺氺氺出厂值为0000,未经主管同意请勿改动13装置地址氺氺氺氺此值仅对地面监控系统有效定值整定方法方法一:通过液晶操作进行整定;方法二:通过RS232通信接口用笔记本电脑(另选件)/掌上遥控器(另选件)进行整定; 方法三:通过RS485通信接口经通讯分站进行整定。
键盘操作说明本装置可通过按键进行定值查询,定值修改、出口选择,现场测试,事件记录和信号复归等操作。
各按键的作用如下:a. “↓”(下移),“→”(右移)用于改变光标位置,从而选择所需的操作项目;b. “+”(増加)用于改变光标处的数字的増加;c. “确定”“取消”用于确认或取消所进行的操作、进行翻页或返回。
d. 电压、电流、漏电电阻、密码可通过“+”、“→”按位修改,“ + ”至“9”,再加将返回“0”;e. 电流保留三位小数,电压保留一位小数,漏电电阻保留二位小数,功率保留一位小数;f. 装置在10分钟左右没有按键操作,将自动取消液晶背光,并返回模拟量显示切换界面。
人机界面送电显示测量值循环显示按“+”(加),“→”(右移)“确定”或“取消”进入一级菜单密码输入正确后,进入下级菜单进行修改:(密码默认后就不用动直接确认就可以,修改参照定值整定表)当用户选择“定值保存”时,显示界面如下“现场测试”界面。
