电光照明综保常见故障处理3

照明电路的一般故障及检修方法家庭照明电路在使用时免不了会出故障而导致用户不能用电，这给我们的生活带来许多的不便。

所以，了解一些常见的电路故障以及学会一些必要的判断、检修方法是非常必要的。

这也可以培养我们运用所学知识解决实际问题的能力。

一、熟知的常见故障1.开路如灯丝断了；电线接头断开了、灯座、开关、拉线盒开路；熔丝熔断或进户线开路等。

开路会造成用电器无电流通过而无法正常工作。

2.短路如接在灯座内两个接线柱的火线和零线相碰；插座或插头内两根接线相碰；火线和零线直接连接而造成短路。

短路会把熔丝熔断而使整个照明电路断电，严重者会烧毁线路引起火灾。

（挂急诊、百度查“都市电工”应急抢修）3.过载电路中用电器的总功率过大或单个用电器的功率过大。

产生的现象和后果如同短路。

（加速线路老化）4.电路接触不良如灯座、开关、挂线盒接触不良；熔丝接触不良；线路接头处接触不良等。

这样会使灯忽明忽暗，用电器不能连续正常工作。

（最为常见，俗称虚连打火，很多老百姓不知道找谁修，挺着、烧毁了家用电器，家庭电气火灾隐患源头）5.电路本身连接错误而引起故障如插座的两个接线柱全部接在火线或零线上；开关误接在主线中的火线上；灯泡串联接在电路中等。

热水器插座没有地线、开关控制了零线，关灯灯还频闪、零线地线接反了一用电漏电开关就跳闸、6、线路漏电经常无原无故跳闸，换了新的空开，过不多久还跳。

有时跳完能推上去，有时跳完一推上去就崩下来，故障多发生在天气湿度大的下雨天。

家用电器不能正常使用，人不在家的时候，鱼缸突然断电了，冰箱停用了，对家庭财产造成损失。

二、掌握检修故障的一般方法检修开路先用测电笔检查总闸刀开关处。

如有电，再用校火灯头（一盏好的白炽灯，在灯座上引出两根线就成为校火灯头）并联在闸刀开关下的两个接线柱上，如灯亮，说明进户线正常（如灯不亮，说明进户线开路，只需要修复进户线即可），再用测电笔检查各个支路中的火线，如氖管不发光，表明这个支路中的火线开路，应修复接通火线；如各个支路中用测电笔时氖管都发光，则再用校火灯头分别接到各个支路中检查，发现哪个支路的灯不亮，就表明这个支路的零线开路了，需修复这个支路的零线。

照明电路发生故障的原因及排除方法1. 引言照明电路是我们日常生活中非常重要的组成部分，然而在使用过程中常常会出现各种故障。

本文将探讨照明电路发生故障的原因，并提供一些排除方法。

2. 照明电路故障的原因照明电路故障的原因多种多样，以下是几种常见的原因：2.1. 短路短路是照明电路中最常见的故障之一。

它是指电流在没有经过预期路径的情况下直接流过两个或多个不同的电路元件。

短路通常会导致电路中断或保险丝熔断。

2.2. 开路开路是指电路中断，导致电流无法通过电路流动。

开路可能是由于线路接触不良、电线断裂或开关故障等原因引起的。

2.3. 过载过载是指电路负载超过了电路设计的额定功率，导致电线和电器设备过热。

过载通常会导致保险丝熔断或电路中断，以避免引起火灾等安全隐患。

2.4. 接地故障接地故障是指电路中出现对地绝缘性能不合格或断路的情况。

这种故障可能导致电流通过人体等接地物体流动，引发电击风险。

3. 照明电路故障排除方法针对不同的故障原因，我们可以采取适当的排除方法来解决照明电路故障：3.1. 短路排除当照明电路出现短路时，首先应断开电源，以确保安全。

然后可以按照以下步骤来排除短路问题： - 检查电路中的电线和电器，寻找是否有损坏的部分。

- 检查插座或开关等设备，确保它们正常工作。

- 使用万用表检测电路中的短路位置，并修复或更换有问题的元件。

3.2. 开路排除对于照明电路的开路故障，可以按照以下步骤进行排除： - 检查电路中的连接点，确保它们紧固良好。

- 检查开关和插座，以确保它们正常工作。

- 使用万用表检测电路中的开路位置，并修复或更换有问题的元件。

3.3. 过载排除当照明电路出现过载故障时，需要采取以下措施来解决问题： - 检查电路的负载是否超过了其额定功率，需要按照设计要求安装合适的负载开关。

- 检查电线是否过热，如果是，则需要增加电线的截面积或更换更耐热的电线。

- 检查电路中的保险丝是否熔断，如果是，则需要更换额定功率合适的保险丝。

照明电路常见故障原因及排除方法照明电路作为电力系统的一个重要负荷，它的沟通电源常使用380／220V的TN-C接地系统，也可使用特地的PE的TN-C-S接地系统。

随着我国经济的进展，各项事业也得到了快速的进展，用电数量也在增加，照明电路就变得更加简单，电路在工作时难免会消失故障，而一旦发生问题，就会影响到较大范围的正常用电，带来不便，所以，必需强化照明电路用电设备的平安用电管理，定期检查，尽量避开故障的产生，针对一些常见的故障，肯定要使用有效的排解方法，并进行妥当处理。

一、照明电路常见的故障和缘由分析1.过载当电路发生过载问题时灯光会变暗，用电器不能达到额定功率，实际电量超出了线路导线的额定容量，最终熔断熔丝，过载部分的装置存在温度突升的现象。

假如爱护装置不能在段时间里发挥好爱护作用，就会造成电气平安隐患。

过载问题的导致因素主要有：①没有选择合适的电器型号，导线截面不够，原设计中线路的额定容量与实际状况不符。

②随便装接导线和设备，增加了电路的负荷，使得线路超载运行。

③电源的电压不够，这时无法削减输出功率的设备（例如电冰箱和洗衣机等）就会通过增加电流来弥补电压的不足，最终导致过载运行。

2.断路断路也称开路，发生断路问题时，负载就无法正常工作。

而相线和零线都会发生断路。

当三相四线制供电线路负载不平衡时，如零线断线会造成三相电压不平衡，负载大的一相相电压低，负载小的一相相电压增高，如负载是白炽灯，则会消失一相灯光暗淡，而接在另一相上的灯又变得很亮，同时零线断路负载侧将消失对地电压。

产生断路的缘由主要是：负荷过大使熔丝熔断、线头松脱接触不良、断线、开关没有接通、铝线接头腐蚀等。

3.短路假如发生熔丝爆断，就是短路了，短路位置会有很明显的绝缘炭化和烧痕，严峻状况下，可能会烧焦导线绝缘层，甚至引起火灾。

许多电气火灾事故都是由于短路造成的。

有许多引起短路故障的因素：施工没有根据相关的规范开展，没有将多股导线捻紧，没有在导线上涂锡，没有很紧的压接；用电器具没有实现良好的接线，相线和零线压接松动或距离过近，以致接头碰在一起造成相对零短路或相间短路；放置电气设备的空间中存在较多的导电尘埃，这时要是没有实行适当的防尘措施，导电尘埃一旦落到电气设备中，会引起短路；也可能是由于相关人员在移动导线和闸箱时操作不当，或者挖土时将电缆挖断挖伤，都会导致短路。

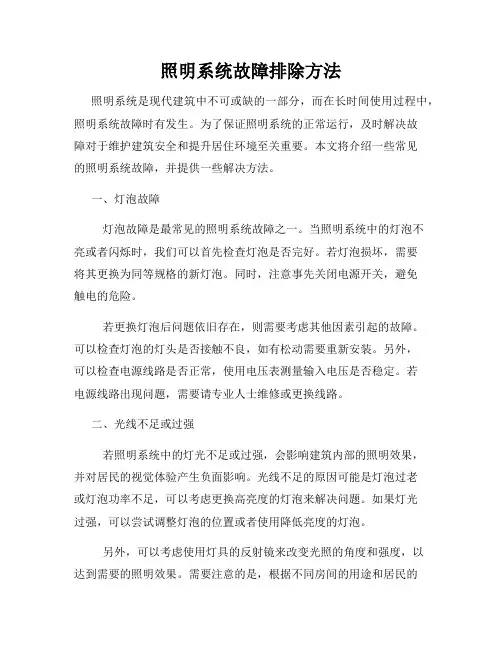

照明系统故障排除方法照明系统是现代建筑中不可或缺的一部分，而在长时间使用过程中，照明系统故障时有发生。

为了保证照明系统的正常运行，及时解决故障对于维护建筑安全和提升居住环境至关重要。

本文将介绍一些常见的照明系统故障，并提供一些解决方法。

一、灯泡故障灯泡故障是最常见的照明系统故障之一。

当照明系统中的灯泡不亮或者闪烁时，我们可以首先检查灯泡是否完好。

若灯泡损坏，需要将其更换为同等规格的新灯泡。

同时，注意事先关闭电源开关，避免触电的危险。

若更换灯泡后问题依旧存在，则需要考虑其他因素引起的故障。

可以检查灯泡的灯头是否接触不良，如有松动需要重新安装。

另外，可以检查电源线路是否正常，使用电压表测量输入电压是否稳定。

若电源线路出现问题，需要请专业人士维修或更换线路。

二、光线不足或过强若照明系统中的灯光不足或过强，会影响建筑内部的照明效果，并对居民的视觉体验产生负面影响。

光线不足的原因可能是灯泡过老或灯泡功率不足，可以考虑更换高亮度的灯泡来解决问题。

如果灯光过强，可以尝试调整灯泡的位置或者使用降低亮度的灯泡。

另外，可以考虑使用灯具的反射镜来改变光照的角度和强度，以达到需要的照明效果。

需要注意的是，根据不同房间的用途和居民的需求，照明系统应该被合理配置和设计，防止过强或不足的照明带来的不适。

三、开关故障开关是照明系统中不可或缺的部件，长时间使用可能会导致开关损坏或失灵。

当照明系统中的开关无法使用时，我们可以首先检查开关是否松动或进水。

若是由于松动或进水导致的故障，可以重新安装开关或者进行清洁维护。

若检查后开关仍然无法正常使用，则需要考虑更换新的开关。

此时，建议请专业电工进行维修或更换。

同时，为了保证长久使用的稳定性，可以选择质量可靠的开关产品，以降低开关故障的概率。

四、电线短路电线短路是比较严重的照明系统故障，可能会导致电路过载、触电等危险情况的发生。

一旦发现电线短路，需要立即切断电源，并寻求专业电工的帮助。

为了减少电线短路的发生，我们在安装照明系统时应注意电线的选用，并确保电线绝缘完好。

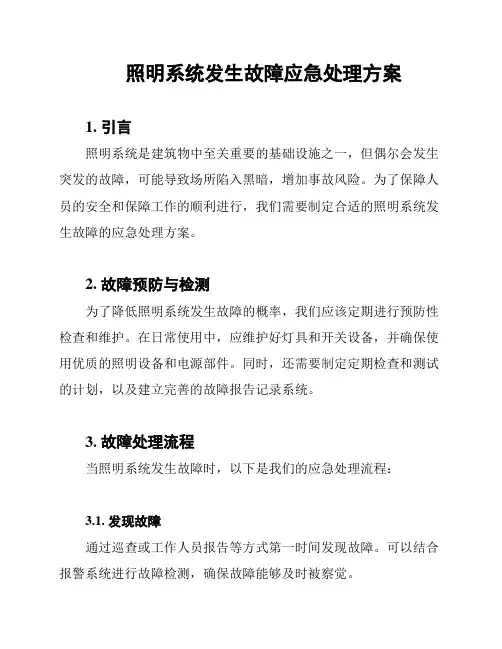

照明系统发生故障应急处理方案1. 引言照明系统是建筑物中至关重要的基础设施之一，但偶尔会发生突发的故障，可能导致场所陷入黑暗，增加事故风险。

为了保障人员的安全和保障工作的顺利进行，我们需要制定合适的照明系统发生故障的应急处理方案。

2. 故障预防与检测为了降低照明系统发生故障的概率，我们应该定期进行预防性检查和维护。

在日常使用中，应维护好灯具和开关设备，并确保使用优质的照明设备和电源部件。

同时，还需要制定定期检查和测试的计划，以及建立完善的故障报告记录系统。

3. 故障处理流程当照明系统发生故障时，以下是我们的应急处理流程：3.1. 发现故障通过巡查或工作人员报告等方式第一时间发现故障。

可以结合报警系统进行故障检测，确保故障能够及时被察觉。

3.2. 验证故障由专业的维修人员对故障进行验证，确保故障的准确性和严重程度。

维修人员可以通过手动操作开关、重启电路等方式对照明系统进行初步验证。

3.3. 制定应急计划根据故障的严重程度，制定相应的应急计划。

应急计划应包括人员疏散、临时照明措施、备用电源的启动等。

3.4. 疏散人员在故障处理过程中，如果照明系统无法立即恢复正常运行，需要立即疏散人员，确保人员的生命安全。

3.5. 启动备用电源如果照明系统的故障无法在较短时间内解决，应启动备用电源设备，以确保一定程度上的照明。

3.6. 维修与恢复故障被修复后，维修人员应进行全面检查，确认照明系统的正常运行。

随后，可以逐步关闭备用电源设备和取消额外的应急照明措施。

4. 应急演练为了保证应急处理的高效性和人员疏散的安全性，我们需要定期进行应急演练。

演练中应检验疏散计划的合理性、备用电源设备的启动是否顺利以及维修人员的任务分工等。

根据演练结果，进行相应的改进和完善，提升应急处理的能力。

5. 总结针对照明系统发生故障时的应急处理，我们制定了详细的处理方案。

通过定期的检测和维护，以及设置备用电源设备和应急措施，能够在故障发生时迅速做出应对，保障人员的安全和工作的正常进行。

照明电路发生故障原因和排除方法概述照明电路是我们日常生活中必不可少的设备之一，然而，偶尔会出现照明电路故障的情况。

本文将讨论照明电路发生故障的可能原因，并介绍一些常见的故障排除方法，以帮助读者快速解决问题。

常见故障原因1.电源故障：这是最常见的照明电路故障之一。

电源故障可能是由于电源过载、电源线路松动或电源开关损坏等原因引起的。

解决该问题的方法是检查电源线路连接是否牢固，确保电源线路没有松动，并检查电源开关的工作状态。

2.灯泡损坏：灯泡损坏也是导致照明电路故障的原因之一。

灯泡寿命有限，会随着使用时间的增长而逐渐损坏。

如果照明电路无法正常工作，我们可以首先检查灯泡是否正常工作。

可以尝试更换灯泡，如果更换后照明电路恢复正常工作，则说明灯泡损坏是导致故障的原因。

3.开关故障：照明电路的开关可能会由于长期使用或其他原因而损坏。

如果照明电路无法通过开关控制，我们可以首先检查开关是否工作正常。

可以尝试使用替代开关进行测试，如果替代开关正常工作，则说明原开关损坏是导致故障的原因。

4.电线故障：电线故障可能由多种原因引起，如老化、损坏、接线错误等。

如果照明电路无法正常工作，我们可以检查电线连接是否牢固，并检查是否存在裸露的电线或破损的绝缘层。

另外，我们还应该验证电线是否正确地连接到灯具和开关上，确保没有接线错误。

故障排除方法1.检查电源线路：首先，我们应该检查电源线路是否牢固连接。

确保电源插头正确插入电源插座，并检查插头和插座之间的连接是否牢固。

如果电源线路有任何松动或破损的迹象，应立即修复或更换。

2.检查灯泡：如果照明电路无法正常工作，我们应该首先检查灯泡是否正常工作。

可以通过将灯泡插入到其他工作正常的电路中进行测试。

如果灯泡在其他电路中正常工作，说明问题可能出在其他方面，否则应更换灯泡。

3.检查开关：如果照明电路不能通过开关控制，我们应该检查开关是否正常工作。

可以使用替代开关进行测试，如果替代开关可以正常控制照明电路，则说明原开关可能损坏。

照明电路发生故障的原因和排除方法在日常生活中，照明电路故障是比较常见的问题。

当电路出现故障时，会造成照明设备无法正常使用。

因此，了解照明电路常见的故障原因和排除方法对于日常生活和工作十分必要。

故障原因1.灯泡故障灯泡是照明电路中最容易出现故障的部分。

当灯泡寿命到期、灯丝断裂或其他问题时，它将会熄灭。

如果只有一个灯泡受损，其他灯泡仍能正常工作，如果多个灯泡严重受损，那么整个房间甚至整个房间的照明将会变得非常暗淡或一片漆黑。

2.接线不良电路的接线部分是另一个常见的故障原因。

如果电路上的接线不良，可能会导致损坏、过热或火花。

这些都可能会导致电路故障。

接线不良还有可能导致电线短路，从而引发危险。

3.保险丝烧断保险丝是电路保护装置的一部分，主要用于保护电路受到过载或短路时不受损坏。

然而，如果保险丝老化或电路存在问题，可能导致保险丝烧断，从而使整个照明电路中断。

开关是控制照明电路开关的关键组件。

如果开关在使用过程中出现故障，如损坏或松动，会导致电路开关无法正常工作，因此需要及时检修。

5.电线路线故障电线路线是一个电路的主要组成部分，电线路线出现问题时，可能会导致电路无法正常工作。

例如，电线路线中的一个导线断开或损坏，可能会使整个电路失效。

排除方法1.更换灯泡如果灯泡出现故障，需要将其更换。

在更换灯泡时，需要确保使用与原始灯泡相同的电压、功率和型号。

否则，可能会导致短路或火灾等危险事件的发生。

2.检查接线电线接头可能会老化、松动或损坏，导致焊接开裂等问题，需要及时检查和更换。

在重新接线时，要根据正确的电线颜色进行正确地接线。

3.更换保险丝当照明电路中的保险丝烧断时，需要及时更换。

更换保险丝时，需要确保新保险丝与原始保险丝的电压、电流和型号相同。

如果开关有问题，需要将其更换。

在更换开关时，需要确保使用相同的开关型号，做好接线并进行测试。

5.检修线路如果电线路损坏，需要进行修复和更换。

注意，在更换电线时，需要确认更换的电线与原始电线的电压和功率相同。

照明电路常见故障及检修照明电路是由引入电源线连通电度表、总开关、导线、分路出线发生故障，发生故障时应逐步依次从每个组成部分开始检查。

一般顺序是从电源开始检查，一直到用电设备。

一、照明电路的常见故障照明电路的常见故障主要有断路、短路和漏电三种。

1、断路相线、零线均可能出现断路。

断路故障发生后，负载将不能正常工作。

三相四线制供电线路负载不平衡时，如零线断线会造成三相电压不平衡，负载大的一相相电压低，负载小的一相相电压增高，如负载是白炽灯，则会出现一相灯光暗淡，而接在另一相上的灯又变得很亮，同时零线断路负载侧将出现对地电压。

产生断路的原因：主要是熔丝熔断、线头松脱、断线、开关没有接通、铝线接头腐蚀等。

断路故障的检查：如果一个灯泡不亮而其他灯泡都亮，应首先检查是否灯丝烧断；若灯丝未断，则应检查开关和灯头是否接触不良、有无断线等。

为了尽快查出故障点，可用验电器测灯座（灯头）的两极是否有电，若两极都不亮说明相线断路；若两极都亮（带灯泡测试），说明中性线（零线）断路；若一极亮一极不亮，说明灯丝未接通。

对于日光灯来说，应对启辉器进行检查。

如果几盏电灯都不亮，应首先检查总保险是否熔断或总闸是否接通，也可按上述方法及验电器判断故障。

2、短路短路故障表现为熔断器熔丝爆断；短路点处有明显烧痕、绝缘碳化，严重的会使导线绝缘层烧焦甚至引起火灾。

造成短路的原因：（1）用电器具接线不好，以致接头碰在一起。

（2）灯座或开关进水，螺口灯头内部松动或灯座顶芯歪斜碰及螺口，造成内部短路。

（3）导线绝缘层损坏或老化，并在零线和相线的绝缘处碰线。

当发现短路打火或熔丝熔断时应先查出发生短路的原因，找出短路故障点，处理后更换保险丝，恢复送电。

3、过载过载:实际电量超过线路导线的额定容量。

故障现象为：护熔丝烧断、过载部分的装置温度剧升。

若保护装置未能及时起到保护作用，会引起严重电气事故。

引起过载故障的主要原因有：导线截面小，计的线路和实际应用的情况不配套或由于盲目过量用电引起。

照明电路的常见故障及维修方案一、照明电路的常见故障及原因：1．短路：短路故障表现为把熔丝熔断，短路点处有明显烧痕、绝缘碳化，而使整个照明电路断电，严重的会使导线绝缘层烧焦，甚至引起火灾。

造成短路的原因有：（1）施工问题，在架接线路时，没有按照规范要求施工，线路中的导线没有压紧涂锡，产生毛刺或导线接头碰在一起，增加电阻。

（2）灯座或开关进水，螺口灯头内部松动或灯座顶芯歪斜碰及螺口，造成内部短路。

（3）导线绝缘层损坏或老化，并在零线和相线的绝缘处碰线。

（4）用电器具接线不好，以致接头碰在一起。

（5）自然因素，线路在经过长时间风吹日晒后，绝缘外皮老化脱落，使内部导线接触形成短路，或在风雨天气中，有雨水进入开关，发生联电形成短路；（6）人为因素，在使用临时线路时，没有注意采取保护措施，在作业过程中误碰导致线路短路。

(7)电气设备的工作环境有大量导电粉尘，如淀粉厂，在这种环境中，如果不注意采取防尘措施，当导电粉尘在线路上积累较多时，就会引发短路。

短电故障的检查：当发现短路打火或熔丝熔断时，会出电火花的现象，并引起短路保护动作，应先检查故障点。

尽量排除故障后再开闸通电。

2．断路：火线、零线均可能出现断线。

发生断路故障后，负荷将不能正常工作。

造成断路的常见原因有：（1）负荷过大使熔丝烧断。

（2）开关触点松动、接触不良。

（3）导线接头处压接不实、接触电阻过大造成局部发热并引起连接处氧化，特别是铜铝导线相接时无过渡接头引起接头处严重腐蚀。

（4）因施工质量低劣或导线质量欠佳在转角处折断线芯。

若某一电路中电灯都不能正常工作，说明干线回路有断路故障。

断电故障的检查：查找断路故障时可用试电笔、万用表等进行测试，分段查找与重点部位检查相结合。

对较长线路可采用对分法查找断路点。

如果几盏电灯都不亮，说明只是局部导线发生断路，这时只需查找这几盏灯的共用的导线即可。

个别灯不亮，应重点检查这只灯的灯泡、灯头、灯座开关等，若没问题，再检查与该灯连接的电路。

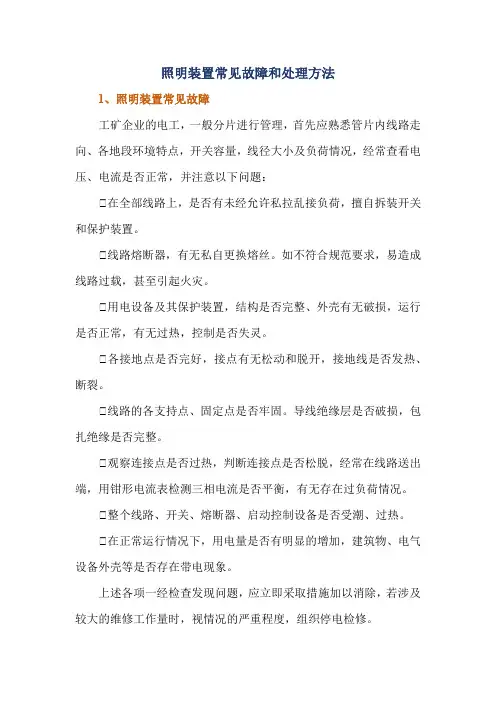

照明装置常见故障和处理方法1、照明装置常见故障工矿企业的电工，一般分片进行管理，首先应熟悉管片内线路走向、各地段环境特点，开关容量，线径大小及负荷情况，经常查看电压、电流是否正常，并注意以下问题：①在全部线路上，是否有未经允许私拉乱接负荷，擅自拆装开关和保护装置。

①线路熔断器，有无私自更换熔丝。

如不符合规范要求，易造成线路过载，甚至引起火灾。

①用电设备及其保护装置，结构是否完整、外壳有无破损，运行是否正常，有无过热，控制是否失灵。

①各接地点是否完好，接点有无松动和脱开，接地线是否发热、断裂。

①线路的各支持点、固定点是否牢固。

导线绝缘层是否破损，包扎绝缘是否完整。

①观察连接点是否过热，判断连接点是否松脱，经常在线路送出端，用钳形电流表检测三相电流是否平衡，有无存在过负荷情况。

①整个线路、开关、熔断器、启动控制设备是否受潮、过热。

①在正常运行情况下，用电量是否有明显的增加，建筑物、电气设备外壳等是否存在带电现象。

上述各项一经检查发现问题，应立即采取措施加以消除，若涉及较大的维修工作量时，视情况的严重程度，组织停电检修。

2、照明电路的主要故障据其属性，可归纳为短路、断路、过载、接触不良、连接错误五类。

（1）断路如灯丝断了，灯座、开关、挂线盒断路，熔丝熔断或进户线断路等。

断路会造成用电器无法用电工作。

（2）短路如接在灯座两个接线柱上的相线和零线相碰，插座内两根接线相碰。

短路会把熔丝熔断而使整个照明电路断电，严重者会烧毁线路引起火灾。

（3）过载电路中用电器的总功率过大或单个用电器的功率过大。

产生的现象和后果同短路。

（4）接触不良如灯座、开关、挂线盒接触不良，熔丝接触不良，线路接头处接触不良等。

这样会使电灯忽明忽暗，用电器不能连续工作。

（5）连接错误如插座的两个接线柱都接在相线或零线上，开关接在主线中的相线上，用电器串联接在电路中等。

3、照明电路发生故障后的检修（1）检修断路先用测电笔检查总刀开关处，如有电，再用校火灯头（一盏好的白炽灯，在灯座上引出两根线就成为校火灯头）并联在刀开关下的两个接线柱上。

照明故障处理方案
照明故障处理方案可以根据不同的故障类型和场景有所不同。

以下是一些常见的照明故障处理方案：
电源故障：如果照明设备无法启动，可能是电源故障。

需要检查电源是否正常，保险丝是否烧断，开关是否完好等。

如果需要更换保险丝或修理开关，应先关闭电源，然后进行相应的维修工作。

灯泡故障：灯泡是照明设备中最容易出现故障的部件之一。

如果灯泡不亮，需要检查灯泡是否烧坏或松动，并更换或固定灯泡。

同时，需要检查灯泡的功率和电压是否符合要求。

线路故障：线路故障也是照明设备中常见的问题之一。

如果照明设备出现断路、短路、接触不良等问题，需要检查线路是否老化、松动或损坏，并进行相应的维修工作。

控制器故障：如果照明设备无法正常工作，可能是控制器故障。

需要检查控制器是否正常工作，如果需要更换控制器，应先关闭电源，然后进行相应的维修工作。

定期维护：定期维护是预防照明设备出现故障的重要措施之一。

应定期对设备进行清洁、检查、更换灯泡和部件等维护工作，以确保设备的正常运行。

在处理照明故障时，需要注意安全问题。

如果设备出现漏电、短路等危险情况，应立即关闭电源，并请专业人员进行维修工作。

同时，在维修过程中，应保持设备的干燥、清洁，避免因环境问题导致的设备
损坏。

在井下，如果没有照明灯，则到处是一片黑暗，那才是真正的伸手不见五指。

井下的照明除了矿工随身携带的矿灯以外，固定的照明设施就是安装在巷道里的防爆灯了。

这些防爆灯并不像我们在家中使用的灯是220V的，这些灯都是127V的。

由于井下的电源都是660V、1140V的，所以要给这些灯提供电源，还需要一个降压变压器。

由于井下环境特殊，除了要给这些灯提供电源以外，还要进行短路、漏电等故障保护，由此照明信号综合保护装置便应运而生。

也就是我们常说的照明综保。

照明综保的全称是照明信号综合保护装置，为什么还要加上信号两个字哪？这是因为照明综保除了给照明灯提供电源意外，他还可以给井下使用的语言信号，语音信号提供电源。

在煤矿，经常听到“打点”二字。

也就是在使用绞车等设备时，通过语言信号或语音信号进行联络。

照明综保的内部主要有两大部分组成，一个是降压变压器，另一个便是具有漏电、短路保护功能的磁力启动器。

我们先来讲讲降压变压器。

也就是主变压器。

照明综保的主变压器有4KVA 和 2.5KVA两种。

他们只是容量上的区别，其外形结构都一样。

容量大的，可以带更多的灯，更多的负载。

照明综保的型号ZXB-2.5 ZXB-4 后面的2.5和4就是指主变压器的容量。

照明综保的外形：照明综保的型号含义：照明综保主变压器安装在壳体的最里面。

照明综保主变压器外形图：照明综保主变压器接线端子标有高压380/660V的为一次侧，使用电缆线连接到隔离开关上。

标有低压127V的为低压侧，使用电缆线连接到照明综保本体上。

现在给出一个照明综保变压器与本体的连接示意图。

下帖我们讲照明综保主回路工作原理。

我们先来看看照明综保的电路图（点击图片可放大），看上去，这个电路图有点复杂。

其实，如果你不去修综保插件，照明综保和QBZ-80开关原理差不多，甚至说比80开关还简单。

在这个开关讲解的过程中，我会先把综保作为一个整体进行讲解。

这样分析起来就比较简单了。

等大家熟悉了之后，再来讲保护插件的工作原理。

电力照明系统的故障排查与修复电力照明系统在我们的日常生活中扮演着重要的角色，因为它为我们提供了光明和舒适的环境。

然而，就像其他电力系统一样，照明系统也可能会出现故障。

本文将探讨电力照明系统的故障排查和修复方法，帮助您解决这些问题并保持良好的照明环境。

一、故障排查1.检查电源连接：首先，确认系统是否接通电源。

检查电源线是否松动或破损，并确保插头正确插入插座。

2.观察灯泡：如果灯泡不亮，说明可能是灯泡本身故障。

检查灯泡是否烧坏，如果有黑色痕迹或损坏的灯丝，需要更换。

3.检查开关：如果电灯仍然不亮，检查开关是否正常运作。

可以通过用测试笔或电压表测试开关的电流来检查。

4.查看保险丝：保险丝是保护电路免受过载的关键部件。

检查保险丝是否烧断，如果有必要，更换保险丝。

5.检查电线连接：确保所有电线连接紧固并正确连接。

松动的连接可能导致电流中断。

6.检查调光器：如果照明系统配备了调光器，确保它正常工作。

调光器能够调节光线亮度，如果出现问题，可能需要更换或修复。

二、故障修复1.更换灯泡：如果灯泡烧坏，更换一个新的灯泡可以解决问题。

确保选用匹配电压和功率的灯泡。

2.修复开关：如果开关损坏，可能需要更换整个开关。

请联系专业电工进行维修或更换。

3.更换保险丝：如果保险丝烧断，购买相同额定电流的保险丝进行更换。

注意在配备保险丝时要遵循安全规定。

4.修复接线：对于松动的电线连接，使用绝缘胶带或螺丝固定剂进行固定。

确保连接紧固可靠，以免再次松动。

5.更换调光器：如果调光器损坏，选择适当的调光器进行更换。

请确保按照安装指南正确安装。

6.寻求专业帮助：如果以上方法无法解决问题，或者您不具备相关技能和知识，建议寻求专业电工的帮助。

他们拥有丰富的经验和专业设备，可以更有效地排查和修复故障。

三、维护与预防措施1.定期清洁照明设备：灰尘和污垢可能会影响灯具的光照效果。

定期清洁灯泡和灯具表面，以确保良好的照明效果。

2.注意过载：避免过载电路，因为这可能会导致电源故障和灯泡烧坏。

照明电路常见故障及检修照明电路是由引入电源线连通电度表、总开关、导线、分路出线发生故障，发生故障时应逐步依次从每个组成部分开始检查。

一般顺序是从电源开始检查，一直到用电设备。

一、照明电路的常见故障照明电路的常见故障主要有断路、短路和漏电三种。

1、断路相线、零线均可能出现断路。

断路故障发生后，负载将不能正常工作。

三相四线制供电线路负载不平衡时，如零线断线会造成三相电压不平衡，负载大的一相相电压低，负载小的一相相电压增高，如负载是白炽灯，则会出现一相灯光暗淡，而接在另一相上的灯又变得很亮，同时零线断路负载侧将出现对地电压。

产生断路的原因：主要是熔丝熔断、线头松脱、断线、开关没有接通、铝线接头腐蚀等。

断路故障的检查：如果一个灯泡不亮而其他灯泡都亮，应首先检查是否灯丝烧断；若灯丝未断，则应检查开关和灯头是否接触不良、有无断线等。

为了尽快查出故障点，可用验电器测灯座（灯头）的两极是否有电，若两极都不亮说明相线断路；若两极都亮（带灯泡测试），说明中性线（零线）断路；若一极亮一极不亮，说明灯丝未接通。

对于日光灯来说，应对启辉器进行检查。

如果几盏电灯都不亮，应首先检查总保险是否熔断或总闸是否接通，也可按上述方法及验电器判断故障。

2、短路短路故障表现为熔断器熔丝爆断；短路点处有明显烧痕、绝缘碳化，严重的会使导线绝缘层烧焦甚至引起火灾。

造成短路的原因：（1）用电器具接线不好，以致接头碰在一起。

（2）灯座或开关进水，螺口灯头内部松动或灯座顶芯歪斜碰及螺口，造成内部短路。

（3）导线绝缘层损坏或老化，并在零线和相线的绝缘处碰线。

当发现短路打火或熔丝熔断时应先查出发生短路的原因，找出短路故障点，处理后更换保险丝，恢复送电。

3、过载过载:实际电量超过线路导线的额定容量。

故障现象为：护熔丝烧断、过载部分的装置温度剧升。

若保护装置未能及时起到保护作用，会引起严重电气事故。

引起过载故障的主要原因有：导线截面小，计的线路和实际应用的情况不配套或由于盲目过量用电引起。

浅议照明线路的常见故障与检修照明线路是指为供电给灯具而安装的电线、电缆及相关电气设备和附件的系统。

该系统中的元器件等设备在长期的使用过程中，会产生各种故障，给正常的照明使用造成很大的困难。

本篇文章将从常见的故障点进行讨论并提出相应的解决方案。

1.灯具亮度降低灯具亮度降低常常是由于灯泡老化或者电源电压不稳定引起的。

此时用户可以检查灯泡是否需要更换或者是否存在电压波动问题。

如果是电压波动导致的问题，需要重新考虑照明线路的电压配合是否正确，建议换用稳定可靠的电源。

2.灯具不亮还是闪烁灯具不亮或者是出现闪烁现象，通常是由于电源电压缺陷或者是电线和电器附件故障所导致的。

如遇此类问题，首先应该向供电单位提供相应的故障报告，由专业人员进行检查。

如果是电线的故障，需要找到故障点进行修复。

同时，也可以检查照明线路的负载是否过重，是否需要加装线路来分担负载。

3.保险丝跳闸如果照明线路在使用过程中，发现保险丝跳闸，那么可能会是以下问题：过载，短路，过压或者是欠压等问题。

* 过载问题：当灯具负载过大时，会造成电流激增，导致保险丝跳闸。

此时可以考虑添加线路，将负荷进行平衡。

* 短路问题：当线路中出现导线间短路的现象时，电流也会激增，导致保险丝跳闸。

如果出现短路问题，需要检查线路中是否出现了漏电问题，以便准确找到短路位置，并进行修复。

* 过压或欠压问题：当供电电源的电压过高或者过低时，也会造成保险丝跳闸，此时可以考虑使用电压稳定器等设备来解决。

照明线路的故障检修需要有专业的人员进行处理，避免出现更多的问题。

同时，使用稳定可靠的设备和材料也是避免照明线路故障问题的一个关键点。

综保问题及解决方案
芜湖电厂五期工程6KV辅机综合保护采用珠海拓普产品，为完善设计及日后运行工作，综合用户及厂家维护人员反馈信息，保护存在以下问题：
1．综保液晶显示屏质量不过关：运行一段时间后容易花屏；
2．综保的测量功能存在显示不正确及丢失电量问题；
3．由于辅机频繁启动，综保操作板的继电器节点容量不足，操作板容易烧坏；
4．400V综保的面板触键操作不灵敏；
5．400V综保的面板上装设的分合闸按钮容易被运行人员误操作；
6．“四遥”功能不完善，尤其是通过通信方式实施控制开关合跳功能很不可靠；
7．通信管理机的光纤转换器的电源板经常烧坏，造成通信终断。

针对上述问题，综合用户及厂家整改意见，征求华东院意见，拟采用下述措施：
1．芜湖电厂五期工程6KV辅机测量采用独立的多功能电量表（已执行）；
2．开关的操作回路由设计院另行设计，采用大容量继电器，以华东院施工蓝图为准；
3．综保液晶显示屏及综保面板触键质量问题反馈给综保厂家，要求保证质量，要求把好元器件选型关；
4．400V综保的面板上不装设的分合闸按钮，改装到开关柜，以华东院施工蓝图为准；
5．做好通信管理机选型工作；
6．对于重要的控制及信号（DI/DO）采用硬接线方式，具体ECMS 组网方式方案在ECMS专题中讨论。
