电光照明综保常见故障处理4

照明电路常见故障原因及排除方法照明电路作为电力系统的一个重要负荷，它的沟通电源常使用380／220V的TN-C接地系统，也可使用特地的PE的TN-C-S接地系统。

随着我国经济的进展，各项事业也得到了快速的进展，用电数量也在增加，照明电路就变得更加简单，电路在工作时难免会消失故障，而一旦发生问题，就会影响到较大范围的正常用电，带来不便，所以，必需强化照明电路用电设备的平安用电管理，定期检查，尽量避开故障的产生，针对一些常见的故障，肯定要使用有效的排解方法，并进行妥当处理。

一、照明电路常见的故障和缘由分析1.过载当电路发生过载问题时灯光会变暗，用电器不能达到额定功率，实际电量超出了线路导线的额定容量，最终熔断熔丝，过载部分的装置存在温度突升的现象。

假如爱护装置不能在段时间里发挥好爱护作用，就会造成电气平安隐患。

过载问题的导致因素主要有：①没有选择合适的电器型号，导线截面不够，原设计中线路的额定容量与实际状况不符。

②随便装接导线和设备，增加了电路的负荷，使得线路超载运行。

③电源的电压不够，这时无法削减输出功率的设备（例如电冰箱和洗衣机等）就会通过增加电流来弥补电压的不足，最终导致过载运行。

2.断路断路也称开路，发生断路问题时，负载就无法正常工作。

而相线和零线都会发生断路。

当三相四线制供电线路负载不平衡时，如零线断线会造成三相电压不平衡，负载大的一相相电压低，负载小的一相相电压增高，如负载是白炽灯，则会消失一相灯光暗淡，而接在另一相上的灯又变得很亮，同时零线断路负载侧将消失对地电压。

产生断路的缘由主要是：负荷过大使熔丝熔断、线头松脱接触不良、断线、开关没有接通、铝线接头腐蚀等。

3.短路假如发生熔丝爆断，就是短路了，短路位置会有很明显的绝缘炭化和烧痕，严峻状况下，可能会烧焦导线绝缘层，甚至引起火灾。

许多电气火灾事故都是由于短路造成的。

有许多引起短路故障的因素：施工没有根据相关的规范开展，没有将多股导线捻紧，没有在导线上涂锡，没有很紧的压接；用电器具没有实现良好的接线，相线和零线压接松动或距离过近，以致接头碰在一起造成相对零短路或相间短路；放置电气设备的空间中存在较多的导电尘埃，这时要是没有实行适当的防尘措施，导电尘埃一旦落到电气设备中，会引起短路；也可能是由于相关人员在移动导线和闸箱时操作不当，或者挖土时将电缆挖断挖伤，都会导致短路。

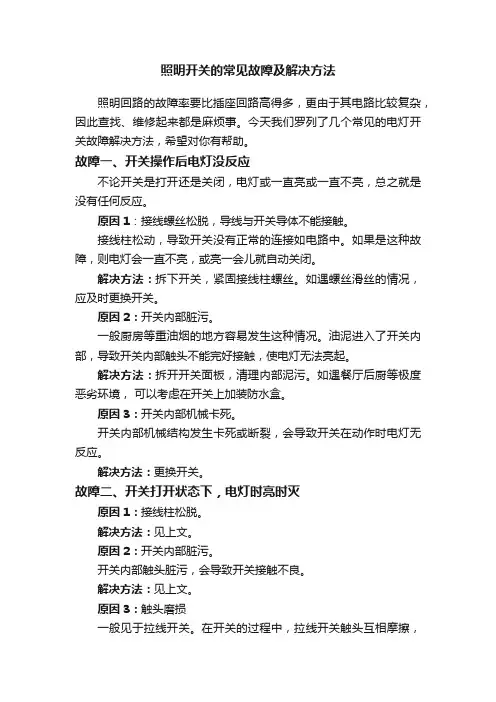

照明开关的常见故障及解决方法照明回路的故障率要比插座回路高得多，更由于其电路比较复杂，因此查找、维修起来都是麻烦事。

今天我们罗列了几个常见的电灯开关故障解决方法，希望对你有帮助。

故障一、开关操作后电灯没反应不论开关是打开还是关闭，电灯或一直亮或一直不亮，总之就是没有任何反应。

原因1：接线螺丝松脱，导线与开关导体不能接触。

接线柱松动，导致开关没有正常的连接如电路中。

如果是这种故障，则电灯会一直不亮，或亮一会儿就自动关闭。

解决方法：拆下开关，紧固接线柱螺丝。

如遇螺丝滑丝的情况，应及时更换开关。

原因2：开关内部脏污。

一般厨房等重油烟的地方容易发生这种情况。

油泥进入了开关内部，导致开关内部触头不能完好接触，使电灯无法亮起。

解决方法：拆开开关面板，清理内部泥污。

如遇餐厅后厨等极度恶劣环境，可以考虑在开关上加装防水盒。

原因3：开关内部机械卡死。

开关内部机械结构发生卡死或断裂，会导致开关在动作时电灯无反应。

解决方法：更换开关。

故障二、开关打开状态下，电灯时亮时灭原因1：接线柱松脱。

解决方法：见上文。

原因2：开关内部脏污。

开关内部触头脏污，会导致开关接触不良。

解决方法：见上文。

原因3：触头磨损一般见于拉线开关。

在开关的过程中，拉线开关触头互相摩擦，时间久了，会使触头变形、磨损，导致触头打滑或接触不良。

解决方法：更换新开关。

故障三、开关无法按动几乎可以断定是开关烧毁，故障原因可能是电路中有过载或短路现象。

解决方法：故障点一般在电灯处，查找故障点，并更换开关，即可解决。

故障四、开关漏电开灯时被电，则证明该开关漏电。

开关漏电，可能是面板损坏，或开关进水、受潮。

解决方法：如果面板损坏，应及时更换开关。

受潮的开关，可以使用吹风机吹干，必要的时候加装防水盒。

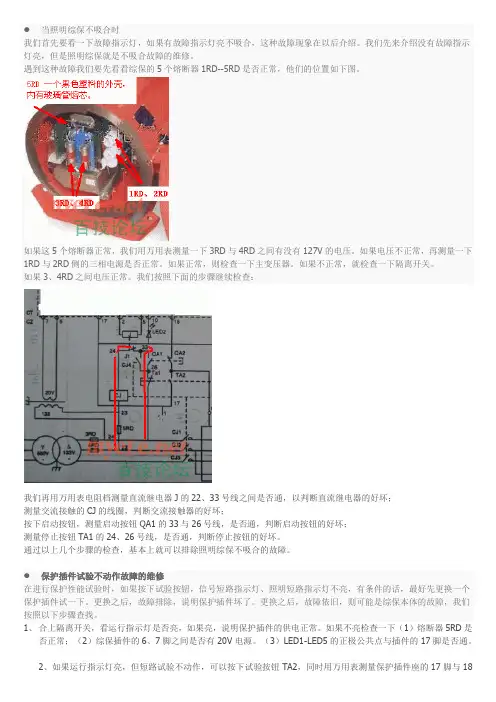

●当照明综保不吸合时我们首先要看一下故障指示灯，如果有故障指示灯亮不吸合，这种故障现象在以后介绍。

我们先来介绍没有故障指示灯亮，但是照明综保就是不吸合故障的维修。

遇到这种故障我们要先看看综保的5个熔断器1RD--5RD是否正常，他们的位置如下图。

如果这5个熔断器正常，我们用万用表测量一下3RD与4RD之间有没有127V的电压。

如果电压不正常，再测量一下1RD与2RD侧的三相电源是否正常。

如果正常，则检查一下主变压器。

如果不正常，就检查一下隔离开关。

如果3、4RD之间电压正常。

我们按照下面的步骤继续检查：我们再用万用表电阻档测量直流继电器J的22、33号线之间是否通，以判断直流继电器的好坏；测量交流接触的CJ的线圈，判断交流接触器的好坏；按下启动按钮，测量启动按钮QA1的33与26号线，是否通，判断启动按钮的好坏；测量停止按钮TA1的24、26号线，是否通，判断停止按钮的好坏。

通过以上几个步骤的检查，基本上就可以排除照明综保不吸合的故障。

●保护插件试验不动作故障的维修在进行保护性能试验时，如果按下试验按钮，信号短路指示灯、照明短路指示灯不亮，有条件的话，最好先更换一个保护插件试一下。

更换之后，故障排除，说明保护插件坏了。

更换之后，故障依旧，则可能是综保本体的故障，我们按照以下步骤查找。

1、合上隔离开关，看运行指示灯是否亮，如果亮，说明保护插件的供电正常。

如果不亮检查一下（1）熔断器5RD是否正常；（2）综保插件的6、7脚之间是否有20V电源。

（3）LED1-LED5的正极公共点与插件的17脚是否通。

2、如果运行指示灯亮，但短路试验不动作，可以按下试验按钮TA2，同时用万用表测量保护插件座的17脚与18（19、20）脚之间是不是通。

如果不通，检查试验按钮TA2和电流互感器。

3、如果17脚与18（19、20）脚通，则检查一下发光二极管指示灯LED1与插件9脚、LED2与插件10脚是否通。

如果不通，检查一下是在哪里断路的。

验方面，试验是判断套管介损情况的核心一环；温度方面，温度会影响试验的结果，也会给变压器造成不利影响；电压方面，在试验的时候电压的大小要注意，因为试验中的电压会对tan δ准确度产生影响；接地方面，接地的情况也是影响因素之一，在进行套管介损试验中，一定要保证被测绕组两端短接，而并不是测量绕组的则必须进行短路接地。

套管介损试验的过程中若出现异常情况，工作技术人员要立即采取措施来处理，若套管存在问题，则必然会影响变压器，这些都是电网企业需要重视的问题。

针对变压器的试验，除了以上四种，还有短路阻抗试验。

短路阻抗试验是指检查绕组是否变形，和绕组变形试验类似。

本文着重介绍了以上四种，对于变压器的试验，这五种试验都是必不可少的，必须条条试验过方能投入使用，为了未来的电能安全平稳运行做足事先的工作。

2结语面对电能需求日渐增大的情况下，保障居民的日常生活不受影响，电网企业对变电器的检查显得格外仔细和重要。

在对即将投入使用的变电器一定要负责任，不能马虎完事，以上的五种检查步骤一步不能少，必须要挨个完成，尽管需要耗费人力物力资源，为了未来人们更好地生活和不影响电网企业的发展，工作人员切勿马虎潦草。

参考文献[1]梁楚明.变压器现场局部放电试验中的技术问题分析[J].中国高新技术企业，2013，27.[2]张启明，杨文虎，梁红军，徐阳.变压器套管介损与等值电容在线监测装置的结构及应用[J].变压器，2010（01）.[3]林伟坚.变电站接地装置安全性研究[J].江西电力职业技术学院学报，2008（01）.[4]李飞舟，王鹏.一次变压器局放试验异常情况的判断[J].电气时代，2007（12）.收稿日期：2014-1-5作者简介：李犇（1985-），男，助理工程师，本科，主要从事电力高压试验工作。

照明电路发生故障的原因及排除方法韦和（东兰供电公司广西河池市东兰县547400）摘要：随着我国经济的发展和社会的进步，照明电路在人们的生产生活中得到了广泛的应用，同时，照明电路对于人们的生产生活起到了不可替代的作用。

照明电路发生故障原因和排除方法概述照明电路是我们日常生活中必不可少的设备之一，然而，偶尔会出现照明电路故障的情况。

本文将讨论照明电路发生故障的可能原因，并介绍一些常见的故障排除方法，以帮助读者快速解决问题。

常见故障原因1.电源故障：这是最常见的照明电路故障之一。

电源故障可能是由于电源过载、电源线路松动或电源开关损坏等原因引起的。

解决该问题的方法是检查电源线路连接是否牢固，确保电源线路没有松动，并检查电源开关的工作状态。

2.灯泡损坏：灯泡损坏也是导致照明电路故障的原因之一。

灯泡寿命有限，会随着使用时间的增长而逐渐损坏。

如果照明电路无法正常工作，我们可以首先检查灯泡是否正常工作。

可以尝试更换灯泡，如果更换后照明电路恢复正常工作，则说明灯泡损坏是导致故障的原因。

3.开关故障：照明电路的开关可能会由于长期使用或其他原因而损坏。

如果照明电路无法通过开关控制，我们可以首先检查开关是否工作正常。

可以尝试使用替代开关进行测试，如果替代开关正常工作，则说明原开关损坏是导致故障的原因。

4.电线故障：电线故障可能由多种原因引起，如老化、损坏、接线错误等。

如果照明电路无法正常工作，我们可以检查电线连接是否牢固，并检查是否存在裸露的电线或破损的绝缘层。

另外，我们还应该验证电线是否正确地连接到灯具和开关上，确保没有接线错误。

故障排除方法1.检查电源线路：首先，我们应该检查电源线路是否牢固连接。

确保电源插头正确插入电源插座，并检查插头和插座之间的连接是否牢固。

如果电源线路有任何松动或破损的迹象，应立即修复或更换。

2.检查灯泡：如果照明电路无法正常工作，我们应该首先检查灯泡是否正常工作。

可以通过将灯泡插入到其他工作正常的电路中进行测试。

如果灯泡在其他电路中正常工作，说明问题可能出在其他方面，否则应更换灯泡。

3.检查开关：如果照明电路不能通过开关控制，我们应该检查开关是否正常工作。

可以使用替代开关进行测试，如果替代开关可以正常控制照明电路，则说明原开关可能损坏。

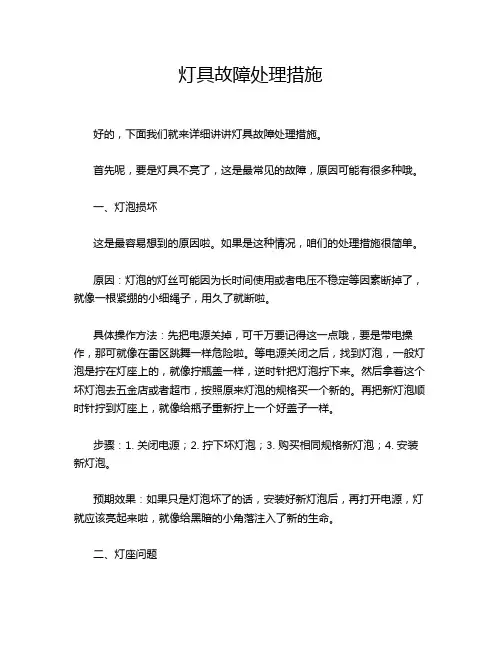

灯具故障处理措施好的，下面我们就来详细讲讲灯具故障处理措施。

首先呢，要是灯具不亮了，这是最常见的故障，原因可能有很多种哦。

一、灯泡损坏这是最容易想到的原因啦。

如果是这种情况，咱们的处理措施很简单。

原因：灯泡的灯丝可能因为长时间使用或者电压不稳定等因素断掉了，就像一根紧绷的小细绳子，用久了就断啦。

具体操作方法：先把电源关掉，可千万要记得这一点哦，要是带电操作，那可就像在雷区跳舞一样危险啦。

等电源关闭之后，找到灯泡，一般灯泡是拧在灯座上的，就像拧瓶盖一样，逆时针把灯泡拧下来。

然后拿着这个坏灯泡去五金店或者超市，按照原来灯泡的规格买一个新的。

再把新灯泡顺时针拧到灯座上，就像给瓶子重新拧上一个好盖子一样。

步骤：1. 关闭电源；2. 拧下坏灯泡；3. 购买相同规格新灯泡；4. 安装新灯泡。

预期效果：如果只是灯泡坏了的话，安装好新灯泡后，再打开电源，灯就应该亮起来啦，就像给黑暗的小角落注入了新的生命。

二、灯座问题有时候灯泡没坏，但是灯却不亮，那很可能是灯座出问题了。

原因：灯座里面的接触片可能变形了或者生锈了，这样就没办法把电很好地传给灯泡，就像两个朋友想牵手传递东西，但是手都变形或者脏得握不住了。

具体操作方法：还是先关闭电源哦，这是安全的首要原则。

然后仔细查看灯座，如果看到接触片变形，可以用小镊子或者尖嘴钳轻轻地把它掰回原来的形状，要小心翼翼的，可别把它掰断了，那就得不偿失啦。

要是生锈的话，可以用砂纸轻轻地打磨一下，把锈迹去掉，就像给接触片做个小美容一样。

步骤：1. 关闭电源；2. 检查灯座接触片是否变形或生锈；3. 若变形，用镊子或尖嘴钳修正；4. 若生锈，用砂纸打磨；5. 完成后打开电源。

预期效果：经过这样的处理后，灯泡应该能正常亮起，如果还不亮，那可能就有其他问题啦。

三、线路故障这个就稍微复杂一点喽。

原因：可能是电线被老鼠咬断了，或者在装修的时候不小心被钉子之类的东西弄破了，导致电路不通。

具体操作方法：这就需要一些工具啦，比如电笔和绝缘胶带。

照明电路常见故障及检修照明电路是由引入电源线连通电度表、总开关、导线、分路出线发生故障，发生故障时应逐步依次从每个组成部分开始检查。

一般顺序是从电源开始检查，一直到用电设备。

一、照明电路的常见故障照明电路的常见故障主要有断路、短路和漏电三种。

1、断路相线、零线均可能出现断路。

断路故障发生后，负载将不能正常工作。

三相四线制供电线路负载不平衡时，如零线断线会造成三相电压不平衡，负载大的一相相电压低，负载小的一相相电压增高，如负载是白炽灯，则会出现一相灯光暗淡，而接在另一相上的灯又变得很亮，同时零线断路负载侧将出现对地电压。

产生断路的原因：主要是熔丝熔断、线头松脱、断线、开关没有接通、铝线接头腐蚀等。

断路故障的检查：如果一个灯泡不亮而其他灯泡都亮，应首先检查是否灯丝烧断；若灯丝未断，则应检查开关和灯头是否接触不良、有无断线等。

为了尽快查出故障点，可用验电器测灯座（灯头）的两极是否有电，若两极都不亮说明相线断路；若两极都亮（带灯泡测试），说明中性线（零线）断路；若一极亮一极不亮，说明灯丝未接通。

对于日光灯来说，应对启辉器进行检查。

如果几盏电灯都不亮，应首先检查总保险是否熔断或总闸是否接通，也可按上述方法及验电器判断故障。

2、短路短路故障表现为熔断器熔丝爆断；短路点处有明显烧痕、绝缘碳化，严重的会使导线绝缘层烧焦甚至引起火灾。

造成短路的原因：（1）用电器具接线不好，以致接头碰在一起。

（2）灯座或开关进水，螺口灯头内部松动或灯座顶芯歪斜碰及螺口，造成内部短路。

（3）导线绝缘层损坏或老化，并在零线和相线的绝缘处碰线。

当发现短路打火或熔丝熔断时应先查出发生短路的原因，找出短路故障点，处理后更换保险丝，恢复送电。

3、过载过载:实际电量超过线路导线的额定容量。

故障现象为：护熔丝烧断、过载部分的装置温度剧升。

若保护装置未能及时起到保护作用，会引起严重电气事故。

引起过载故障的主要原因有：导线截面小，计的线路和实际应用的情况不配套或由于盲目过量用电引起。

照明电路的常见故障及维修方案一、照明电路的常见故障及原因：1．短路：短路故障表现为把熔丝熔断，短路点处有明显烧痕、绝缘碳化，而使整个照明电路断电，严重的会使导线绝缘层烧焦，甚至引起火灾。

造成短路的原因有：（1）施工问题，在架接线路时，没有按照规范要求施工，线路中的导线没有压紧涂锡，产生毛刺或导线接头碰在一起，增加电阻。

（2）灯座或开关进水，螺口灯头内部松动或灯座顶芯歪斜碰及螺口，造成内部短路。

（3）导线绝缘层损坏或老化，并在零线和相线的绝缘处碰线。

（4）用电器具接线不好，以致接头碰在一起。

（5）自然因素，线路在经过长时间风吹日晒后，绝缘外皮老化脱落，使内部导线接触形成短路，或在风雨天气中，有雨水进入开关，发生联电形成短路；（6）人为因素，在使用临时线路时，没有注意采取保护措施，在作业过程中误碰导致线路短路。

(7)电气设备的工作环境有大量导电粉尘，如淀粉厂，在这种环境中，如果不注意采取防尘措施，当导电粉尘在线路上积累较多时，就会引发短路。

短电故障的检查：当发现短路打火或熔丝熔断时，会出电火花的现象，并引起短路保护动作，应先检查故障点。

尽量排除故障后再开闸通电。

2．断路：火线、零线均可能出现断线。

发生断路故障后，负荷将不能正常工作。

造成断路的常见原因有：（1）负荷过大使熔丝烧断。

（2）开关触点松动、接触不良。

（3）导线接头处压接不实、接触电阻过大造成局部发热并引起连接处氧化，特别是铜铝导线相接时无过渡接头引起接头处严重腐蚀。

（4）因施工质量低劣或导线质量欠佳在转角处折断线芯。

若某一电路中电灯都不能正常工作，说明干线回路有断路故障。

断电故障的检查：查找断路故障时可用试电笔、万用表等进行测试，分段查找与重点部位检查相结合。

对较长线路可采用对分法查找断路点。

如果几盏电灯都不亮，说明只是局部导线发生断路，这时只需查找这几盏灯的共用的导线即可。

个别灯不亮，应重点检查这只灯的灯泡、灯头、灯座开关等，若没问题，再检查与该灯连接的电路。

WZB-7型微机监控保护装置(照明信号综合保护装置) 产品使用说明书中国电光防爆电气有限公司2004年2月目录前言1．概述1 2．工作原理1 3．技术特征2 4．操作及用户界面说明3 5．安装、使用106.常见故障与排除117、包装、运输、保管118、开箱检查119、定货须知1110、附图12前言欢迎使用WZB-7型微机照明信号综合保护装置。

本说明书介绍了该装置的结构和技术特征、应用范围、安装接线、操作维护等方面内容。

对本装置的操作，务必是在获得用户主管部门的授权并仔细阅读了本说明书后方可进行。

对于保护器WZB-7的一些重要操作，如定值修改等均设有授权密码。

本说明书解释权归中国电光防爆电气有限公司开发部所有，如有疑问或本说明书未涵盖的技术问题，请向中国电光防爆电气有限公司开发部咨询。

注意：如不按本说明书的要求进行操作，则有可能造成不良后果！1、概述1.1主要用途及使用范围1.1.1 主要用途WZB-7型微机照明信号综合保护装置用于煤矿井下交流50Hz，额定电压为380V、660V、1140V，额定电流至400A三相中性点不接地的供电系统中。

作为总开关、分支开关或用于大容量电动机不频繁起动控制。

当供电电路中出现过载、短路、远方分励或漏电时能自动切断电源。

作为总开关使用时具有三相对称性漏电和漏电闭锁保护，作为分开关漏电保护的后备保护；作为分开关使用时具有选择性漏电保护与漏电闭锁保护功能；过流保护具有反时限特性，近端出口短路采用大电流无压释放保护电路。

1.1.2 使用范围装置集控制、保护、监测、通信于一体，适用于工业系统交流50Hz,标称电压在660V/1140V/3300V的电网中，改善供电电压质量的控制装置。

通讯规约灵活，可与其他自动化设备或系统接口。

1.2 使用环境1.2.1 装置应能在下列环境下正常工作：a) 海拔不超过2000米；b) 周围空气温度为 -5℃— +40℃；c) 空气相对湿度不大于95%（在25℃时）；d) 在无强烈震动和冲击振动的地方；e)与垂直面的安装倾斜度不超过15°；f)含有沼气和煤尘的空气中，但无足以腐蚀金属和破坏绝缘的气体和蒸气。

照明装置常见故障和处理方法1、照明装置常见故障工矿企业的电工，一般分片进行管理，首先应熟悉管片内线路走向、各地段环境特点，开关容量，线径大小及负荷情况，经常查看电压、电流是否正常，并注意以下问题：①在全部线路上，是否有未经允许私拉乱接负荷，擅自拆装开关和保护装置。

①线路熔断器，有无私自更换熔丝。

如不符合规范要求，易造成线路过载，甚至引起火灾。

①用电设备及其保护装置，结构是否完整、外壳有无破损，运行是否正常，有无过热，控制是否失灵。

①各接地点是否完好，接点有无松动和脱开，接地线是否发热、断裂。

①线路的各支持点、固定点是否牢固。

导线绝缘层是否破损，包扎绝缘是否完整。

①观察连接点是否过热，判断连接点是否松脱，经常在线路送出端，用钳形电流表检测三相电流是否平衡，有无存在过负荷情况。

①整个线路、开关、熔断器、启动控制设备是否受潮、过热。

①在正常运行情况下，用电量是否有明显的增加，建筑物、电气设备外壳等是否存在带电现象。

上述各项一经检查发现问题，应立即采取措施加以消除，若涉及较大的维修工作量时，视情况的严重程度，组织停电检修。

2、照明电路的主要故障据其属性，可归纳为短路、断路、过载、接触不良、连接错误五类。

（1）断路如灯丝断了，灯座、开关、挂线盒断路，熔丝熔断或进户线断路等。

断路会造成用电器无法用电工作。

（2）短路如接在灯座两个接线柱上的相线和零线相碰，插座内两根接线相碰。

短路会把熔丝熔断而使整个照明电路断电，严重者会烧毁线路引起火灾。

（3）过载电路中用电器的总功率过大或单个用电器的功率过大。

产生的现象和后果同短路。

（4）接触不良如灯座、开关、挂线盒接触不良，熔丝接触不良，线路接头处接触不良等。

这样会使电灯忽明忽暗，用电器不能连续工作。

（5）连接错误如插座的两个接线柱都接在相线或零线上，开关接在主线中的相线上，用电器串联接在电路中等。

3、照明电路发生故障后的检修（1）检修断路先用测电笔检查总刀开关处，如有电，再用校火灯头（一盏好的白炽灯，在灯座上引出两根线就成为校火灯头）并联在刀开关下的两个接线柱上。

照明电路发生故障的原因及排除方法
照明电路是我们日常生活中不可或缺的一部分，但是有时候我们会遇到照明电路发生故障的情况，这时候我们需要了解照明电路发生故障的原因以及排除方法。

一、照明电路发生故障的原因
1.电路过载：当电路中的负载超过电路的额定负载时，就会发生电路过载。

这时候电路中的保险丝会熔断，导致照明电路无法正常工作。

2.电路短路：当电路中的两个导线之间出现短路时，电流会突然增大，导致电路中的保险丝熔断，照明电路无法正常工作。

3.灯泡损坏：灯泡寿命到期或者灯泡损坏也会导致照明电路无法正常工作。

4.电路接线不良：电路接线不良也会导致照明电路无法正常工作，这时候需要检查电路接线是否牢固。

二、照明电路发生故障的排除方法
1.检查保险丝：当照明电路无法正常工作时，首先需要检查保险丝是否熔断。

如果保险丝熔断，需要更换新的保险丝。

2.检查灯泡：如果保险丝没有熔断，需要检查灯泡是否损坏。

如果灯泡损坏，需要更换新的灯泡。

3.检查电路接线：如果保险丝和灯泡都没有问题，需要检查电路接线是否牢固。

如果电路接线不良，需要重新接线。

4.检查电路负载：如果以上方法都没有解决问题，需要检查电路负载是否过大。

如果电路负载过大，需要减少负载。

总之，照明电路发生故障时，我们需要先找到故障原因，然后采取相应的排除方法。

如果自己无法解决问题，可以寻求专业人士的帮助。

同时，我们也需要注意电路的安全使用，避免电路过载和短路等情况的发生。

WZB-7型微机监控保护装置(照明信号综合保护装置) 产品使用说明书中国电光防爆电气有限公司2004年2月目录前言1．概述1 2．工作原理1 3．技术特征2 4．操作及用户界面说明3 5．安装、使用106.常见故障与排除117、包装、运输、保管118、开箱检查119、定货须知1110、附图12前言欢迎使用WZB-7型微机照明信号综合保护装置。

本说明书介绍了该装置的结构和技术特征、应用范围、安装接线、操作维护等方面内容。

对本装置的操作，务必是在获得用户主管部门的授权并仔细阅读了本说明书后方可进行。

对于保护器WZB-7的一些重要操作，如定值修改等均设有授权密码。

本说明书解释权归中国电光防爆电气有限公司开发部所有，如有疑问或本说明书未涵盖的技术问题，请向中国电光防爆电气有限公司开发部咨询。

注意：如不按本说明书的要求进行操作，则有可能造成不良后果！1、概述1.1主要用途及使用范围1.1.1 主要用途WZB-7型微机照明信号综合保护装置用于煤矿井下交流50Hz，额定电压为380V、660V、1140V，额定电流至400A三相中性点不接地的供电系统中。

作为总开关、分支开关或用于大容量电动机不频繁起动控制。

当供电电路中出现过载、短路、远方分励或漏电时能自动切断电源。

作为总开关使用时具有三相对称性漏电和漏电闭锁保护，作为分开关漏电保护的后备保护；作为分开关使用时具有选择性漏电保护与漏电闭锁保护功能；过流保护具有反时限特性，近端出口短路采用大电流无压释放保护电路。

1.1.2 使用范围装置集控制、保护、监测、通信于一体，适用于工业系统交流50Hz,标称电压在660V/1140V/3300V的电网中，改善供电电压质量的控制装置。

通讯规约灵活，可与其他自动化设备或系统接口。

1.2 使用环境1.2.1 装置应能在下列环境下正常工作：a) 海拔不超过2000米；b) 周围空气温度为 -5℃— +40℃；c) 空气相对湿度不大于95%（在25℃时）；d) 在无强烈震动和冲击振动的地方；e)与垂直面的安装倾斜度不超过15°；f)含有沼气和煤尘的空气中，但无足以腐蚀金属和破坏绝缘的气体和蒸气。

电力照明系统的故障排查与修复电力照明系统在我们的日常生活中扮演着重要的角色，因为它为我们提供了光明和舒适的环境。

然而，就像其他电力系统一样，照明系统也可能会出现故障。

本文将探讨电力照明系统的故障排查和修复方法，帮助您解决这些问题并保持良好的照明环境。

一、故障排查1.检查电源连接：首先，确认系统是否接通电源。

检查电源线是否松动或破损，并确保插头正确插入插座。

2.观察灯泡：如果灯泡不亮，说明可能是灯泡本身故障。

检查灯泡是否烧坏，如果有黑色痕迹或损坏的灯丝，需要更换。

3.检查开关：如果电灯仍然不亮，检查开关是否正常运作。

可以通过用测试笔或电压表测试开关的电流来检查。

4.查看保险丝：保险丝是保护电路免受过载的关键部件。

检查保险丝是否烧断，如果有必要，更换保险丝。

5.检查电线连接：确保所有电线连接紧固并正确连接。

松动的连接可能导致电流中断。

6.检查调光器：如果照明系统配备了调光器，确保它正常工作。

调光器能够调节光线亮度，如果出现问题，可能需要更换或修复。

二、故障修复1.更换灯泡：如果灯泡烧坏，更换一个新的灯泡可以解决问题。

确保选用匹配电压和功率的灯泡。

2.修复开关：如果开关损坏，可能需要更换整个开关。

请联系专业电工进行维修或更换。

3.更换保险丝：如果保险丝烧断，购买相同额定电流的保险丝进行更换。

注意在配备保险丝时要遵循安全规定。

4.修复接线：对于松动的电线连接，使用绝缘胶带或螺丝固定剂进行固定。

确保连接紧固可靠，以免再次松动。

5.更换调光器：如果调光器损坏，选择适当的调光器进行更换。

请确保按照安装指南正确安装。

6.寻求专业帮助：如果以上方法无法解决问题，或者您不具备相关技能和知识，建议寻求专业电工的帮助。

他们拥有丰富的经验和专业设备，可以更有效地排查和修复故障。

三、维护与预防措施1.定期清洁照明设备：灰尘和污垢可能会影响灯具的光照效果。

定期清洁灯泡和灯具表面，以确保良好的照明效果。

2.注意过载：避免过载电路，因为这可能会导致电源故障和灯泡烧坏。

照明电路常见故障及检修照明电路是由引入电源线连通电度表、总开关、导线、分路出线发生故障，发生故障时应逐步依次从每个组成部分开始检查。

一般顺序是从电源开始检查，一直到用电设备。

一、照明电路的常见故障照明电路的常见故障主要有断路、短路和漏电三种。

1、断路相线、零线均可能出现断路。

断路故障发生后，负载将不能正常工作。

三相四线制供电线路负载不平衡时，如零线断线会造成三相电压不平衡，负载大的一相相电压低，负载小的一相相电压增高，如负载是白炽灯，则会出现一相灯光暗淡，而接在另一相上的灯又变得很亮，同时零线断路负载侧将出现对地电压。

产生断路的原因：主要是熔丝熔断、线头松脱、断线、开关没有接通、铝线接头腐蚀等。

断路故障的检查：如果一个灯泡不亮而其他灯泡都亮，应首先检查是否灯丝烧断；若灯丝未断，则应检查开关和灯头是否接触不良、有无断线等。

为了尽快查出故障点，可用验电器测灯座（灯头）的两极是否有电，若两极都不亮说明相线断路；若两极都亮（带灯泡测试），说明中性线（零线）断路；若一极亮一极不亮，说明灯丝未接通。

对于日光灯来说，应对启辉器进行检查。

如果几盏电灯都不亮，应首先检查总保险是否熔断或总闸是否接通，也可按上述方法及验电器判断故障。

2、短路短路故障表现为熔断器熔丝爆断；短路点处有明显烧痕、绝缘碳化，严重的会使导线绝缘层烧焦甚至引起火灾。

造成短路的原因：（1）用电器具接线不好，以致接头碰在一起。

（2）灯座或开关进水，螺口灯头内部松动或灯座顶芯歪斜碰及螺口，造成内部短路。

（3）导线绝缘层损坏或老化，并在零线和相线的绝缘处碰线。

当发现短路打火或熔丝熔断时应先查出发生短路的原因，找出短路故障点，处理后更换保险丝，恢复送电。

3、过载过载:实际电量超过线路导线的额定容量。

故障现象为：护熔丝烧断、过载部分的装置温度剧升。

若保护装置未能及时起到保护作用，会引起严重电气事故。

引起过载故障的主要原因有：导线截面小，计的线路和实际应用的情况不配套或由于盲目过量用电引起。

照明电路常见故障及检修照明电路是由引入电源线连通电度表、总开关、导线、分路出线发生故障，发生故障时应逐步依次从每个组成部分开始检查。

一般顺序是从电源开始检查，一直到用电设备。

一、照明电路的常见故障照明电路的常见故障主要有断路、短路和漏电三种。

1、断路相线、零线均可能出现断路。

断路故障发生后，负载将不能正常工作。

三相四线制供电线路负载不平衡时，如零线断线会造成三相电压不平衡，负载大的一相相电压低，负载小的一相相电压增高，如负载是白炽灯，则会出现一相灯光暗淡，而接在另一相上的灯又变得很亮，同时零线断路负载侧将出现对地电压。

产生断路的原因：主要是熔丝熔断、线头松脱、断线、开关没有接通、铝线接头腐蚀等。

断路故障的检查：如果一个灯泡不亮而其他灯泡都亮，应首先检查是否灯丝烧断；若灯丝未断，则应检查开关和灯头是否接触不良、有无断线等。

为了尽快查出故障点，可用验电器测灯座（灯头）的两极是否有电，若两极都不亮说明相线断路；若两极都亮（带灯泡测试），说明中性线（零线）断路；若一极亮一极不亮，说明灯丝未接通。

对于日光灯来说，应对启辉器进行检查。

如果几盏电灯都不亮，应首先检查总保险是否熔断或总闸是否接通，也可按上述方法及验电器判断故障。

2、短路短路故障表现为熔断器熔丝爆断；短路点处有明显烧痕、绝缘碳化，严重的会使导线绝缘层烧焦甚至引起火灾。

造成短路的原因：（1）用电器具接线不好，以致接头碰在一起。

（2）灯座或开关进水，螺口灯头内部松动或灯座顶芯歪斜碰及螺口，造成内部短路。

（3）导线绝缘层损坏或老化，并在零线和相线的绝缘处碰线。

当发现短路打火或熔丝熔断时应先查出发生短路的原因，找出短路故障点，处理后更换保险丝，恢复送电。

3、过载过载:实际电量超过线路导线的额定容量。

故障现象为：护熔丝烧断、过载部分的装置温度剧升。

若保护装置未能及时起到保护作用，会引起严重电气事故。

引起过载故障的主要原因有：导线截面小，计的线路和实际应用的情况不配套或由于盲目过量用电引起。
