QJZ系列矿用隔爆兼本质安全型多回路真空电磁起动器使用说明书常州联力自动化科技有限公司2012年4月QJZ系列矿用隔爆兼本质安全型多回路真空电磁起动器1 概述QJZ系列矿用隔爆兼本质安全型多回路真空电磁起动器适用于煤矿甲烷爆炸性环境中，在交流50Hz、电压1140V（660V）供电系统中，可分别对额定功率120KW以下的三相交流电动机四台直接起动、停止，工作可靠、操作方便。
具有过载、短路等多种保护。
2适用范围a）海拔高度不超过2000m；b）周围空气温度为（-5～+40）℃；c）周围空气相对湿度24h内平均值不超过95%（+25℃时）；d）在煤矿甲烷爆炸性环境中；e）无破坏绝缘的气体或蒸汽的环境中；f）无显著摇动和冲击振动的地方；g）能防止滴水的地方；h）与水平面安装倾斜度不超过15°；3 主要技术特征3.1本开关主要用于起动、停止额定电压1140V（660V），本系列起动器共分两种：一. 4路40A输出；二. 4路80A输出。
3.2 外形尺寸：1233×556×809mm。
见图13.3 防爆型式：矿用隔爆型Ex d[ib]Ⅰ Mb3.4 短路保护：由ARM保护单元实现。
3.5 过载保护：根据电机容量设定额定电流，过载保护由ARM保护单元实现。
3.6漏电闭锁：动作值及动作时间见表1表1漏电闭锁：在分闸状态下，主回路对地绝缘阻值下降到表1漏电闭锁动作值以下时，漏电闭锁动作，开关禁止合闸。
当主回路对地绝缘阻值恢复到漏电闭锁动作值1.5倍以上时应自动解锁。
门盖的液晶显示器实时显示各回路的电流电压，如有故障会切断控制回路，故障预警和断开主回路。
除漏电闭锁故障外，其他故障都需要旋转门盖上的自复位旋钮进行手动复位。
4 结构与操作开关由座在滑撬上的方形隔爆外壳部件，外壳主腔内的控制组件和主腔门盖部件组成。
4.1主腔门盖部件主腔门盖部件见图2。
它由平面止口式钢板门盖、门盖组件构成。
QJZ2—120/1140(660)矿用隔爆兼本质安全型真空电磁起动器南京双京电器有限责任公司新型开关说明1、额定工作电压：660V、1140V2、额定工作电流： 120A3、控制电压： 36V4、线路电压在额定75～110%时起动器应具可靠性。
但在额定电压110%允许短时工作。
5、带有水位自动控制（不可逆），可实现水泵无人职守自动工作。
6、带有本安型远方控制。
7、采用中文液晶显示，可以显示电压、电流、电阻、工作状态、故障类型等参数。
8、保护功能齐全： 有短路、过载、缺相、欠压、过压、漏电闭锁、风电闭锁、真空管保护等功能。
9、有故障自动记忆，可以追踪查询历史故障。
10、真空管粘连、真空管漏气监测。
当真空管漏气绝缘降低，漏电压超过60V时进行保护，保护器故障警示同时拒绝合闸。
（保证工人的人身安全）11、预留有485或CAN总线通讯功能，可实现遥控、遥测等功能。
为自动化矿井做准备。
12、外壳带有过试、漏试、复位按钮方便检验开关的保护性能。
13、各种参数可通过外壳上的 “向上”、“向下”、“确定”按钮调整，简易方便。
14、15A小型开关最小额定电流可以达到0.2A，使用在井下的自动电动道岔控制、绞车的电动刹车、管道电动阀门等小负载控制中，保护灵敏可靠。
序号 电压 最小保护负载 备注1 660V 220瓦若使用两相可将缺相保护屏蔽2 1140V 380瓦15、采用方形快开门结构，方便使用16、内部布局合理、结构简单，方便维护注意事项注意事项（1）本说明书适用于本说明书适用于：：QJZ2 QJZ2--120120 矿用隔爆兼本质安全型真空电磁起动器矿用隔爆兼本质安全型真空电磁起动器 QJZ2 QJZ2--120120N N N 矿用隔爆兼本质安全型可逆真空电磁起动器矿用隔爆兼本质安全型可逆真空电磁起动器矿用隔爆兼本质安全型可逆真空电磁起动器 （2）安装使用前请详细阅读使用说明书安装使用前请详细阅读使用说明书！！ （3）严禁带电开盖严禁带电开盖！！ （4）严禁损伤防爆面严禁损伤防爆面！！（5）在使用和维护时在使用和维护时，，严禁更改本安电路参数及电器元件的规格严禁更改本安电路参数及电器元件的规格、、型号和参数型号和参数。

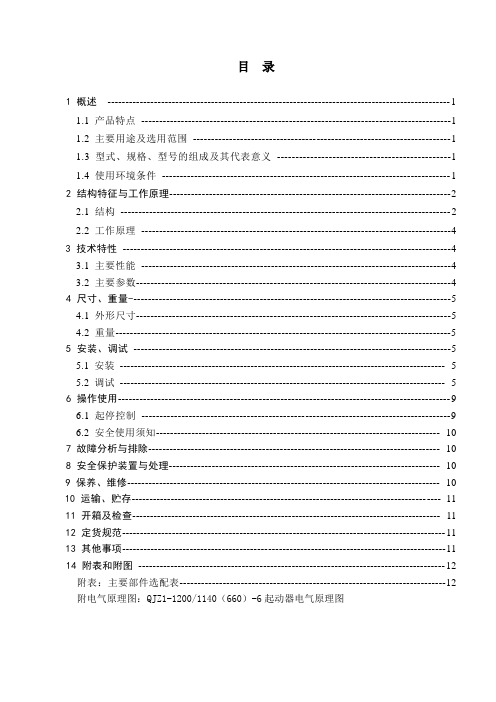

目录1 概述------------------------------------------------------------------------------------------------11.1 产品特点--------------------------------------------------------------------------------------11.2 主要用途及选用范围-----------------------------------------------------------------------11.3 型式、规格、型号的组成及其代表意义-----------------------------------------------11.4 使用环境条件--------------------------------------------------------------------------------12 结构特征与工作原理------------------------------------------------------------------------------22.1 结构--------------------------------------------------------------------------------------------22.2 工作原理--------------------------------------------------------------------------------------43 技术特性-------------------------------------------------------------------------------------------43.1 主要性能--------------------------------------------------------------------------------------43.2 主要参数---------------------------------------------------------------------------------------44 尺寸、重量-----------------------------------------------------------------------------------------54.1 外形尺寸---------------------------------------------------------------------------------------54.2 重量---------------------------------------------------------------------------------------------55 安装、调试----------------------------------------------------------------------------------------55.1安装-------------------------------------------------------------------------------------------- 55.2调试-------------------------------------------------------------------------------------------- 56 操作使用--------------------------------------------------------------------------------------------96.1 起停控制-------------------------------------------------------------------------------------96.2 安全使用须知-------------------------------------------------------------------------------- 107 故障分析与排除---------------------------------------------------------------------------------- 108 安全保护装置与处理---------------------------------------------------------------------------- 109 保养、维修---------------------------------------------------------------------------------------- 1010 运输、贮存--------------------------------------------------------------------------------------- 1111 开箱及检查--------------------------------------------------------------------------------------- 1112 定货规范-------------------------------------------------------------------------------------------1113 其他事项-------------------------------------------------------------------------------------------1114 附表和附图--------------------------------------------------------------------------------------12附表：主要部件选配表--------------------------------------------------------------------------12 附电气原理图：QJZ1-1200/1140（660）-6起动器电气原理图1 概述1.1 产品特点QJZ1-1200/1140（660）-6矿用隔爆兼本质安全型六回路真空电磁起动器（以下简称起动器）主要用于煤矿井下电压1140（660）V，频率50HZ，额定电流400A供电线路中，作为综合机械化采煤系统的电气控制设备。
使用前请认真阅读使用说明书QJZ-200/1140（660）矿用隔爆兼本质安全型真空电磁起动器1 用途及适用范围1.1 本隔爆真空电磁起动器(以下简称起动器), 适用于含有爆炸性气体(甲烷)和煤尘的煤矿中,但周围介质中不得含有破坏金属和绝缘的活动性化学物质。
1.2 工作条件a. 海拨高度不超过2000米;b. 周围介质温度不高于+40︒C;c. 周围空气相对湿度不大于95%(+25︒C时);d. 须能防止水和液体浸入起动器内部;e. 无剧烈振动、颠簸以及与垂直平面倾斜在15度以下的环境中。
1.3 起动器主要用于就地或远距离起动和停止额定电压1140伏或660伏、频率为50赫的矿用隔爆型三相鼠笼式感应电动机, 并可在停止时进行换向。
必要时亦允许使用隔离换向开关直接停止电动机1.4 起动器具有漏电闭锁、过载、短路、三相不平衡（包括断相），欠压等保护并可实时显示主回路电流，电压值以及故障信息。
1.5 具有试验开关,可进行过载，断相，漏电闭锁等试验功能。
1.6 起动器工作制为8小时工作制, 操作频率不大于300次/小时。
2 产品型号及主要技术参数和技术性能2.1 型号的编制意义智能保护额定电压(V)额定电流(A)真空隔爆兼本质安全型起动器2.2 线路电压在75%-110%的额定电压时, 起动器能可靠地工作。
2.3.执行标准及产品特征：2.3.1 执行标准：MT/T111-1996 Q/Q20W-20062.3.2 防爆型式：隔爆兼本质安全型2.3.3 防爆标志: Exd[ib]I2.4本安回路最高开路电压 28V本安回路最大短路电流 55mA远控电缆长度 2500m;分布电感≤1Mh/Km;分布电容≤0.1uf2.5 漏电闭锁监视电压 DC12V检测电流〈1mA2.6 控制变压器原边工作电压AC1140V或AC660V。
2.7极限分断能力：3000A3 结构和性能概述3.1 起动器由装在撬形底架上的方形隔爆外壳,壳内芯子装配和门上芯子装配等三部分组成.外壳的前门为平面止口式,当前门右中侧部的机械闭锁解锁后,可以抬起起动器左侧固定于铰链上的操作手把,将门抬起约30毫米后(注意不要过于抬高),前门即可打开.关门时,用手平提铰链上的手把,转动前门即可关闭(转动前门时,注意操作手把的抬直高度,避免操作手把上部凸轮与铰链顶撞).打开前门后,先将前门上左右两侧中部的两个螺钉拆下来,将门上芯子装配向前拉动约18毫米后,门上芯子四角即可转动,以利维修.拧下紧固壳上芯子四角的四个螺钉和六根主导线,同时将控制回路的插接件拔下,壳上芯子装配即可取出.3.2 折页式门芯装配上装有:3.2.1 PIR-200综合保护器,配套的液晶显示器,为保护器供电的变压器TC3及微动开关组装A3.3.2.2 本安电路变压器TC23.2.3 中间继电器KA13.2.4 控制变压器TC13.2.5 先导回路插件A13.2.6 CA型接插件、千伏级插件、圆形插头座（两个）3.3 壳上芯子装配上装有:3.3.1 真空交流接触器CJZ-200/11403.3.2 控制回路千伏级熔断器FU3,FU4.3.3.3 电流互感器TA1-TA2和阻容吸收装置FV,消弧电容C.3.4 外壳上装有:3.4.1 隔离换向开关QS及其与停止按钮SB2之间的机械联锁装置3.4.2 接线空腔装有主电路进出线接线端子(进线三个,出线三个);控制电路进出线接线端子和接线端子排;其中K1-K6为本质安全回路的出线端子,K1、K2、K3接远控按钮，K4-K10供程控接线，E为接地线。
QJZ - /1140（600）自能化矿用隔爆兼本质安全型真空电磁起动器使用说明书中 国 煤 碳 物 产 集 团八 达 真 空 电 器 开 关 厂400 200目 录一、用途...................................................（1） 二、正常工作条件.......................................（1） 三、主要技术性能指示.................................（1） 四、结构概述.............................................（2） 五、工作原理.............................................（3） 六、安装、调整、使用、维修........................（6） 七、订货须如 (9)附图1： 矿用隔爆兼本质安全型真空电磁起动器电气原理图 (10)附图2： 矿用隔爆兼本质安全型真空电磁起动器接线图 (11)附图3： 矿用隔爆兼本质安全型真空电磁起动器（门板）接线图 (12)附图4： 矿用隔爆兼本质安全型真空电磁起动器（本体）接线图 (13)QJZ- /1140（660）400200 QJZ - /1140（660）400 200 QJZ - /1140（660）400 200 QJZ- /1140（660）400 200一、 用途：QJZ-400200/1140（660）智能化矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器）适用于具有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50HZ 、额定电压1140V 或660V 的供电动机及有关电路进行保护。
起动器可与甲烷传感器相连，用于检测采掘工作面得甲烷，当其超限时，起动器跳闸，时间甲烷断电。
二、 正常工作条件：1、 海拔高度不超过2000米。
目录1 概述------------------------------------------------------------------------------------------------11.1 产品特点--------------------------------------------------------------------------------------11.2 主要用途及选用范围-----------------------------------------------------------------------11.3 型式、规格、型号的组成及其代表意义-----------------------------------------------11.4 使用环境条件--------------------------------------------------------------------------------12 结构特征与工作原理------------------------------------------------------------------------------22.1 结构--------------------------------------------------------------------------------------------22.2 工作原理--------------------------------------------------------------------------------------43 技术特性-------------------------------------------------------------------------------------------43.1 主要性能--------------------------------------------------------------------------------------43.2 主要参数---------------------------------------------------------------------------------------44 尺寸、重量-----------------------------------------------------------------------------------------54.1 外形尺寸---------------------------------------------------------------------------------------54.2 重量---------------------------------------------------------------------------------------------55 安装、调试----------------------------------------------------------------------------------------55.1安装-------------------------------------------------------------------------------------------- 55.2调试-------------------------------------------------------------------------------------------- 56 操作使用--------------------------------------------------------------------------------------------96.1 起停控制-------------------------------------------------------------------------------------96.2 安全使用须知-------------------------------------------------------------------------------- 107 故障分析与排除---------------------------------------------------------------------------------- 108 安全保护装置与处理---------------------------------------------------------------------------- 109 保养、维修---------------------------------------------------------------------------------------- 1010 运输、贮存--------------------------------------------------------------------------------------- 1111 开箱及检查--------------------------------------------------------------------------------------- 1112 定货规范-------------------------------------------------------------------------------------------1113 其他事项-------------------------------------------------------------------------------------------1114 附表和附图--------------------------------------------------------------------------------------12附表：主要部件选配表--------------------------------------------------------------------------12 附电气原理图：QJZ1-1200/1140（660）-6起动器电气原理图1 概述1.1 产品特点QJZ1-1200/1140（660）-6矿用隔爆兼本质安全型六回路真空电磁起动器（以下简称起动器）主要用于煤矿井下电压1140（660）V，频率50HZ，额定电流400A供电线路中，作为综合机械化采煤系统的电气控制设备。
