AUTOCAD-文字尺寸标注与编辑

济源职业技术学院教案首页济源职业技术学院教案首页第七章 AutoCAD2004尺寸标注及文本注写一、本章重点：1．掌握文本的注写与修改；2．尺寸标注命令的使用3．尺寸标注编辑命令；二、本章难点：1．文本注写的设置；2．尺寸标注的应用。

三、本章要求：通过本章的学习，初步了解AutoCAD2004尺寸标注基本规定，能够正确使用文本和尺寸标注命令。

能画图并标注尺寸四、本章内容：§7—1 文本的注写与修改文字是工程图样中不可缺少的一部分。

为了完整的表达设计思想，除了正确的用图形表达物体的形状、结构外，还要在图样中标注尺寸、注写技术要求、填写标题栏等。

这些内容都要注写文字或数字。

AutoCAD 2004提供了很强的文字处理功能，支持TmeType字体传统和扩展的字符格式等，AutoCAD 2004中文版还提供了符合国家标准的汉字和西文字体，使工程图样中的文字清晰、美观，增强图形的可读性。

本章着重介绍文字的标注、编辑方法、尺寸标注及标注编辑命令。

在图形中书写文字时，首先要确定采用的字体文件、字符的高宽比及放置方式．这些参数的组合称为样式。

缺省的文字样式名为STANDARD，用户可以建立多个文字样式，只能选择其中一个为当前样式(汉字和字符，应分别建立文字样式和字体)，且样式名与字体要一一对应。

建立文字样式可按以下方法操作。

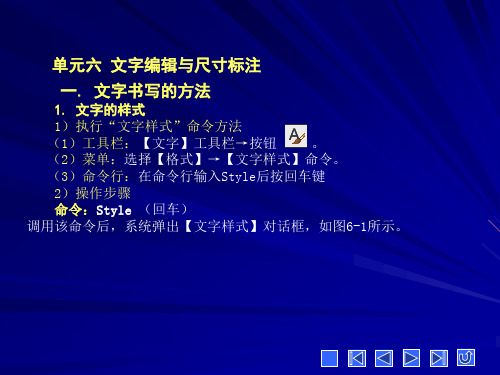

一、新建文字样式1.调用(1)命令行：STYLE(2)菜单：格式→文字样式采用上述任何一种方法后，显示如图所示的文字样式对话单击“新建”按钮显示如下图所示的新建文字样式对话框单击“确定”按钮便建立了一个新的文字样式名。

二、设置字体名和高度（1）在“字体名”列表中选择字体名称，确定字体高度（若写单行文字，可以在命令窗口输入字高），用户还可以根据需要选择字体效果（2）单击“应用”按钮→单击“关闭”按钮（建议汉字字体设TT仿宋GB2312,）三、特殊字符在图形中书写文字时，除了可以输人汉字、英文字符、数字和常用符号外．AutoAD2004还提供了控制码及部分特殊字符。

第四章书写文字4.1 创建单行文本【练习4－1】：按照4－1A图中的尺寸绘制出模型，并在模型上添加文字标注，插入单行文字，文字的高度为5，字体是“楷体”，最终绘制出4－1B图的效果（不用绘制彩色标注，但要绘制文字标注）。

图4-1A图4-1B4.2 创建段落文字【练习4－2】：打开文件“4-2.dwg”，请在图中加入段落文字，字高分别为5和3.5，字体为“黑体”和“宋体”，结果如图4－2所示。

图4-2【练习4－3】：打开文件“4-3.dwg”，请在图中加入段落文字，字高为5，字体为“楷体”，结果如图4－3所示。

图4-34.3 在表格中填写文字【练习4－4】：打开文件“4-4.dwg”，请在表格中填写段落文字，字高为4和3，字体为“楷体”，结果如图4－4所示。

图4-4第五章标注尺寸5.1 直线型尺寸标注【练习5－1】：绘制图形，并用DIMLINEAR命令标注该图形，结果如图5－1所示。

图5-15.2 平行型和圆型尺寸标注【练习5－2】：绘制图形，并用DIMALIGNED、DIMRADIUS和DIMDIAMETER命令标注该图形，结果如图5－2所示。

图5-2【练习5－3】：打开文件“5－3.dwg”，请用DIMRADIUS和DIMDIAMETER命令标注该图形，结果如图5－3所示。

图5-35.3 基线型和连续型尺寸标注【练习5－4】：打开文件“5－4.dwg”，请用DIMCONTINUE和DIMBASELINE命令标注该图形，结果如图5－4所示。

图5-4【练习5－5】：打开文件“5－5.dwg”，请用DIMCONTINUE和DIMBASELINE命令标注该图形，结果如图5－5所示。

图5-5。

第八章尺寸标注本章知识点：•尺寸的分类和各类尺寸的标注操作。

•尺寸标注的各种修改方法。

•尺寸标注样式的内容和含义。

•尺寸标注样式的创建、替代和修改操作。

工程图样中的图形仅表达了物体的形状，而其大小需要通过标注尺寸来确定。

AutoCAD提供了缺省的标注样式（格式）“ISO-25”和很强的尺寸标注功能，利用它们可以完成一般工程图样的尺寸标注。

同时，用户还可以灵活地创建新的标注样式或修改已有的标注样式。

8.1 尺寸标注的分类工程图样中一般都需要标注各种必要的尺寸，每个尺寸都由尺寸线、尺寸界线、尺寸箭头和尺寸文字所组成。

如图8.1所示的图样包含了工程图样中常见形式的尺寸标注。

按AutoCAD尺寸标注命令来分，有“线性标注”尺寸（如图中的水平尺寸60、垂直尺寸70）；“对齐标注”尺寸（如图中倾斜尺寸16）；“直径标注”尺寸（如图中的尺寸φ14）和“半径标注”尺寸（如图中的尺寸R10）；“角度标注”尺寸（如图中的尺寸90︒）；“公差”尺寸（如图中的24±0.01）。

除此以外，还有“标注，引线”标注尺寸（如图8.2的1.5⨯45︒倒角尺寸、中心孔标记以及同轴度“◎”形位“公差”标注）。

一般情况下，尺寸具有关联性，即尺寸大小随图形的变化而变化。

如用SCALE命令缩放图形时，所标注的尺寸数值会随之改变。

在标注尺寸前，可先打开尺寸“标注”工具条，便于调用各种尺寸标注命令（图8.3）。

图8.1 尺寸分类及标注1471481.5×45°1.5×45°A4/8.5GB/T 4459.5φ36g 6φ28h 6A0.01A①②③④⑥⑦⑧EFG图8.2 引线标注和形位公差标注图8.3 尺寸标注工具条8.2 尺寸标注的操作8.2.1 长度型尺寸标注操作长度型尺寸标注包括水平、垂直、倾斜、基线型、连续型等几种。

用户可以根据需要使用这些标注方式给工程图样标注尺寸。

1．线性标注（DIMLINEAR ）“线性标注”命令可以用来标注水平或垂直尺寸。

学习经验：输入和编辑文字1新建文字样式设置文字样式是进行文字和尺寸标注的首要任务。

在AutoCAD中，文字样式用于控制图形中所使用文字的字体、高度和宽度系数等。

在一幅图形中可定义多种文字样式，以适合不同对象的需要。

1.1.1创建文字样式要创建文字样式，可按如下步骤进行操作。

1. 输入命令，打开“文字样式”对话框，如图6-1所示。

图6-1 “文字样式”对话框图6-2 新建文字样式2. 默认情况下，文字样式名为Standard，字体为txt.shx，高度为0，宽度比例为1。

如要生成新的文字样式，可在该对话框中单击“新建”按钮，打开“新建文字样式”对话框，在“样式名”编辑框中输入文字样式名称，如图6-2所示。

3. 单击“确定”按钮，返回“文字样式”对话框。

图6-3 “设置字体”对话框4. 在“字体”设置区中，设置字体名，字体样式和高度，如图6-3所示。

5. 单击“应用”按钮，对文字样式进行的设置将应用于当前图形。

6. 单击“关闭”按钮，保存样式设置。

1.1.2 “文字样式”中各选项的设置1．字体设置区（1）“字体”：用于选择字体。

如选择“gbenor.shx”。

（2）选择“使用大字体”复选框，可创建支持汉字等大字体的文字样式，此时“大字体”下拉列表框被激活，从中选择大字体样式，用于指定大字体的格式，如汉字等亚洲型大字体，常用的字体样式为gbcbig.shx。

（3）“高度”：用于设置键入文字的高度。

若设置为0，输入文字时将提示指定文字高度。

2．效果设置区设置字体的效果，如颠倒、反向、垂直和倾斜等，如图6-4所示。

在具体设置时应注意：图6-4 字体效果（1）倾斜角度：该选项与输入文字时“旋转角度（R）”的区别在于，“倾斜角度”是指字符本身的倾斜度，“旋转角度（R）”是指文字行的倾斜度，如图6-4右边所示。

（2）宽度比例：用于设置字体宽度。

如将仿宋体改设为长仿宋体，其宽度比例应设置为0.67。

（3）设置颠倒、反向、垂直效果可应用于已输入的文字，而高度、宽度比例和倾斜度效果只能应用于新输入的文字。

实验五、尺寸标注一、实验目的：1．熟悉AutoCAD中尺寸标注类型的设置方法；2. 了解AutoCAD各种尺寸标注的方法和技巧。

3. 熟练掌握文字命令的使用方法。

二、实验设备：1. 586以上主机一台2. 显示器3. 鼠标器4. 键盘5. 打印机或绘图仪三、实验内容：调出实验四的图形，在图上标注尺寸。

操作步骤：1. 创建尺寸标注样式，设置相关参数点击【格式】→【标注样式（D）…】→弹出【标注样式管理器】如图5-1所示。

图5-1 “标注样式管理器”对话框单击“新建”按钮系统弹出“创建新标注样式”对话框，在“新样式名（N）”：输入“机械”，创建“用于”所有标注的“主样式”，也可以创建某主样式下的“用于”“角度”、“半径”、“直径”等尺寸标注的子样式，如图5-2所示。

单击“继续”按钮，系统弹出“新建标注样式：机械”对话框，可利用对话框的各个选项卡，为新创建的尺寸标注样式设置各种相关参数。

（1）在图5-3所示的“直线”选项卡中，可设置尺寸线、尺寸界限。

设置基线间距：8；超出尺寸线：2；起点偏移量：0。

（2）在图5-4所示的“符号和箭头”选项卡中，可设置箭头、圆心标记、弧长符号、半径标注折弯；设置箭头大小：4；圆心标记：无。

图5-3 “直线”选项卡图5-4 “符号和箭头”选项卡（3）在图5-5所示的“文字”选项卡中，可设置文字外观、文字位置、文字对齐（A）。

设置文字高度：5；从尺寸线偏移：1。

单击文字样式右侧按钮，系统弹出“文字样式”对话窗口，见图5-6所示；单击“新建（N）…”按钮，系统弹出“新建文字样式”选项卡；样式名（改为）：汉字，在见图5-7所示、单击“确定”系统返回到“文字样式”窗口。

取消大字体，设置字体名（F）：宋体、字体样式（Y）：常规、高度（T）:5、宽度比例（W）：0.67、倾斜角度（O）：15（见图5-7），点击应用、关闭。

系统返回到“文字”选项卡，在文字样式下拉式列表中选择“汉字”。
