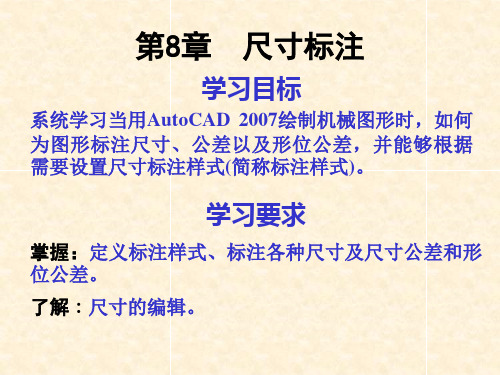

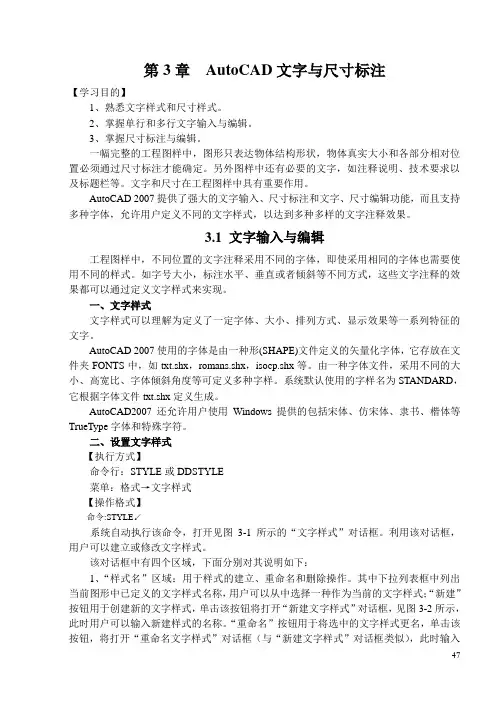

AUTOCAD 2007 尺寸标注 第08章

AUTOCAD 2007 尺寸标注 第08章
尺寸线 尺寸文字
尺寸箭头
尺寸界线
尺寸线：尺寸线用于表示尺寸标注的范围，一般是一条带有 双箭头的线段。对于角度标注，尺寸线是弧线。 尺寸界线：通常要利用尺寸界线将标注的尺寸引到被标注对 象之外，但有时也直接用图形的轮廓线、对称线或中心线代 替尺寸界线。 尺寸箭头：尺寸箭头位于尺寸线的两端，用于标记尺寸标注 的起始和终止位置。这里的箭头是一个广义概念，可以根据 需要用短划线、点或其他标记代替尺寸箭头，还可以用块作 为尺寸箭头。 尺寸文字：尺寸文字用于标注尺寸值。尺寸文字不仅可以反 映基本尺寸，而且还可以包含尺寸公差，或按极限尺寸形式 标注。如果尺寸界线内没有足够的空间放尺寸文字，可以将 其移到尺寸界线之外。 AutoCAD一般将构成尺寸的尺寸线、尺寸界线、尺寸箭头和 尺寸文字按一个块处理。因此，一个尺寸通常是一个对象。
8.3.2 对齐尺寸标注
对齐尺寸标注中，尺寸线与两尺寸界线起点的连线相平行。 命令：DIMALIGNED，菜单：“标注”|“对齐”，工具栏 “标注”| (对齐) 执行DIMALIGNED，AutoCAD提示： 指定第一条尺寸界线原点或 <选择对象>: 在此提示下的操作与线性尺寸标注的操作相同，只不过得到 的标注结果是：尺寸线与两尺寸界线起点的连线平行。 8.3.3 半径尺寸标注 命令：DIMRADIUS，菜单：“标注”|“半径”，工具栏 “标注”| (半径) 执行DIMRADIUS命令，AutoCAD提示： 选择圆弧或圆: //选择圆或圆弧 指定尺寸线位置或 [多行文字(M)/文字(T)/角度(A)]:
(1) “文字外观”选项 组 设置尺寸文字的样式 等。 (2) “文字位置”选项 组 设置尺寸文字的位置。 (3) “文字对齐”选项 组 此选项组用于确定尺 寸文字的对齐方式。 4. “调整”选项卡 “调整”选项卡用于 控制尺寸文字、尺寸 线以及尺寸箭头等的 位置 和 其 他 一 些 特 征 。

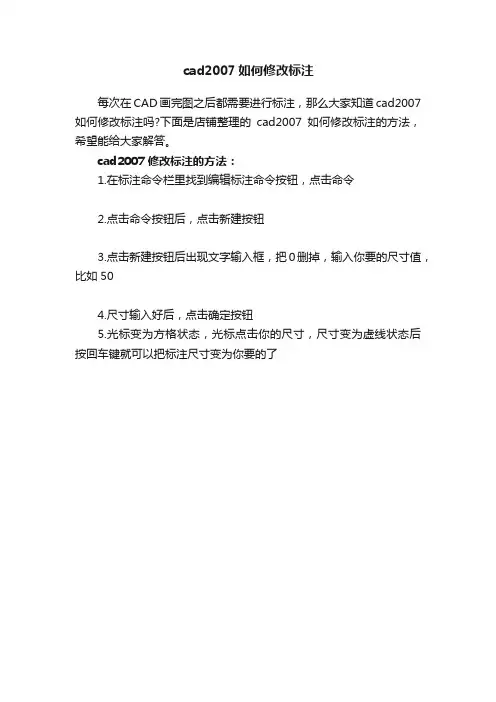

cad2007如何修改标注

cad2007如何修改标注

cad2007如何修改标注
每次在CAD画完图之后都需要进行标注，那么大家知道cad2007如何修改标注吗?下面是店铺整理的cad2007如何修改标注的方法，希望能给大家解答。

cad2007修改标注的方法：
1.在标注命令栏里找到编辑标注命令按钮，点击命令
2.点击命令按钮后，点击新建按钮
3.点击新建按钮后出现文字输入框，把0删掉，输入你要的尺寸值，比如50
4.尺寸输入好后，点击确定按钮
5.光标变为方格状态，光标点击你的尺寸，尺寸变为虚线状态后按回车键就可以把标注尺寸变为你要的了。

第12章cad标注尺寸及编辑标注对象

第12章cad标注尺寸及编辑标注对象
与连续标注一样，在进行基线标注之前也必须先创建(或选择)一个线性、 坐标或角度标注作为基准标注，然后执行DIMBASELINE命令，此时命令行提 示如下信息。 指定第二条尺寸界线原点或 [放弃(U)/选择(S)] <选择>:
在该提示下，可以直接确定下一个尺寸的第二条尺寸界线的起始点。 AutoCAD将按基线标注方式标注出尺寸，直到按下Enter键结束命令为止。
中文版AutoCAD 2007实用教程
12.2.7 折弯标注
选择“标注”|“折弯”命令(DIMJOGGED)，或在“标注”工具栏中单击 “折弯”按钮，可以折弯标注圆和圆弧的半径。该标注方式是AutoCAD 2007 新增的一个命令，它与半径标注方法基本相同，但需要指定一个位置代替圆或 圆弧的圆心 。
线性标注 对齐标注 弧长标注 基线标注 连续标注 半径标注 折弯标注 直径标注
本章知识点
圆心标记 角度标注 引线标注 坐标标注 快速标注 形位公差标注 编辑标注对象
中文版AutoCAD 2007实用教程
12.2.1 线性标注
用户选择“标注”|“线性”命令(DIMLINEAR)，或在“标注”工具栏中单 击“线性”按钮，可创建用于标注用户坐标系XY平面中的两个点之间的距离 测量值，并通过指定点或选择一个对象来实现 。
中文版AutoCAD 2007实用教程
12.2.9 圆心标记
选择“标注”|“圆心标记”命令(DIMCENTER)，或在“标注”工具栏中单 击“圆心标记”按钮，即可标注圆和圆弧的圆心。此时只需要选择待标注其圆 心的圆弧或圆即可。
圆心标记的形式可以由系统变量DIMCEN设置。当该变量的值大于0时， 作圆心标记，且该值是圆心标记线长度的一半；当变量的值小于0时，画出中 心线，且该值是圆心处小十字线长度的一半。

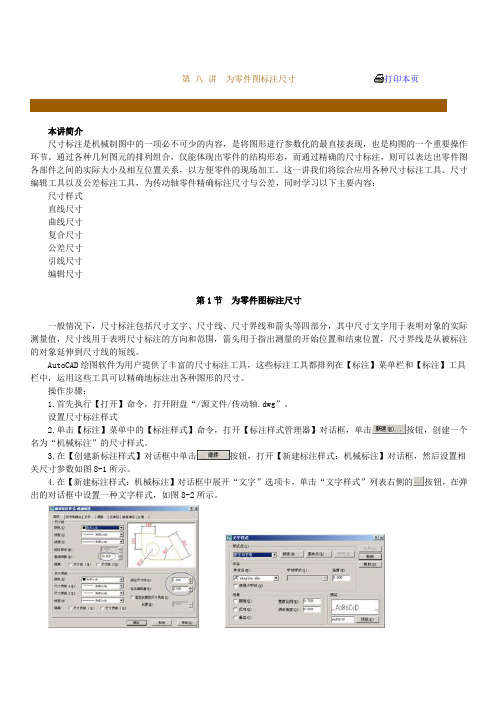

AutoCAD 2007第 八 讲 为零件图标注尺寸

AutoCAD 2007第 八 讲 为零件图标注尺寸

第 八 讲 为零件图标注尺寸打印本页本讲简介尺寸标注是机械制图中的一项必不可少的内容，是将图形进行参数化的最直接表现，也是构图的一个重要操作环节。

通过各种几何图元的排列组合，仅能体现出零件的结构形态，而通过精确的尺寸标注，则可以表达出零件图各部件之间的实际大小及相互位置关系，以方便零件的现场加工。

这一讲我们将综合应用各种尺寸标注工具、尺寸编辑工具以及公差标注工具，为传动轴零件精确标注尺寸与公差，同时学习以下主要内容： 尺寸样式 直线尺寸 曲线尺寸 复合尺寸 公差尺寸 引线尺寸 编辑尺寸第1节 为零件图标注尺寸一般情况下，尺寸标注包括尺寸文字、尺寸线、尺寸界线和箭头等四部分，其中尺寸文字用于表明对象的实际测量值，尺寸线用于表明尺寸标注的方向和范围，箭头用于指出测量的开始位置和结束位置，尺寸界线是从被标注的对象延伸到尺寸线的短线。

AutoCAD 绘图软件为用户提供了丰富的尺寸标注工具，这些标注工具都排列在【标注】菜单栏和【标注】工具栏中，运用这些工具可以精确地标注出各种图形的尺寸。

操作步骤：1.首先执行【打开】命令，打开附盘“/源文件/传动轴.dwg”。

设置尺寸标注样式2.单击【标注】菜单中的【标注样式】命令，打开【标注样式管理器】对话框，单击按钮，创建一个名为“机械标注”的尺寸样式。

3.在【创建新标注样式】对话框中单击按钮，打开【新建标注样式：机械标注】对话框，然后设置相关尺寸参数如图8-1所示。

4.在【新建标注样式：机械标注】对话框中展开“文字”选项卡，单击“文字样式”列表右侧的按钮，在弹出的对话框中设置一种文字样式，如图8-2所示。

图8-1 “直线”选项卡图8-2 设置文字样式5.关闭【文字样式】对话框，返回【新建标注样式：机械标注】对话框，将刚设置的文字样式设置为当前，并设置尺寸文字的高度、颜色以及偏移量等参数，如图8-3所示。

6.在【新建标注样式：机械标注】对话框中展开“主单位”选项卡，然后设置单位格式、精度等参数，如图8-4所示。

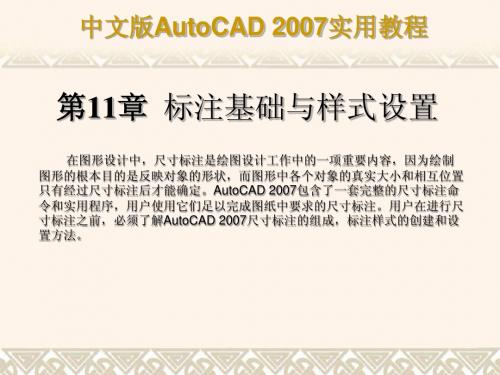

AutoCAD 2007教程 (11-15章)

AutoCAD 2007教程 (11-15章)

11.2.1 尺寸标注的规则
在AutoCAD 2007中，对绘制的图形进行尺寸标注时应遵循以下规则： 物体的真实大小应以图样上所标注的尺寸数值为依据，与图形的大小及绘 图的准确度无关。 图样中的尺寸以毫米为单位时，不需要标注计量单位的代号或名称。如采 用其他单位，则必须注明相应计量单位的代号或名称，如度、厘米及米等。 图样中所标注的尺寸为该图样所表示的物体的最后完工尺寸，否则应另加 说明。 一般物体的每一尺寸只标注一次，并应标注在最后反映该结构最清晰的图 形上。
中文版AutoCAD 2007实用教程
教学目标
通过本章的学习，读者应了解尺寸标注的规则和组成，以及“标注样式管 理器”对话框的使用方法。并掌握创建尺寸标注的基础以及样式设置的方法。
教学重点与难点
尺寸标注的规则和组成 “标注样式管理器”对话框的使用方法 创建尺寸标注的基础 尺寸标注样式设置
中文版AutoCAD 2007实用教程
11.2.12 设置公差格式
命令行：TOLERANCE 菜单：“标注” →“ 公差” 工具栏：“标注”→“公差”
在“新建标注样式”对话框中，可以使用“公差”选项卡设置是否标注公 差，以及以何种方式进行标注 。
中文版AutoCAD 2007实用教程
第12章 标注尺寸与编辑标注对象
在AutoCAD中对图形进行尺寸标注的基本步骤如下： (1) 选择“格式”|“图层”命令，在打开的“图层特性管理器”对话框中创建一 个独立的图层，用于尺寸标注。 (2) 选择“格式”|“文字样式”命令，在打开的“文字样式”对话框中创建一种 文字样式，用于尺寸标注。 (3) 选择“格式”|“标注样式”命令，在打开的“标注样式管理器”对话框设置 标注样式。 (4) 使用对象捕捉和标注等功能，对图形中的元素进行标注。

AUTOCAD2007教程标注尺寸与编辑标注对象-26页文档

AUTOCAD2007教程标注尺寸与编辑标注对象-26页文档

中文版AutoCAD 2007实用教程
12.2.10 角度标注
选择“标注”|“角度”命令(DIMANGULAR)，或在“标注”工具栏中单击 “角度”按钮，都可以测量圆和圆弧的角度、两条直线间的角度，或者三点间 的角度。执行DIMANGULAR命令，此时命令行提示如下。 选择圆弧、圆、直线或 <指定顶点>:
当指定了尺寸线的位置后，系统将按实际测量值标注出圆或圆弧的半径。 也可以利用“多行文字(M)”、“文字(T)”或“角度(A)”选项，确定尺寸文字或尺 寸文字的旋转角度。其中，当通过“多行文字(M)”和“文字(T)”选项重新确定 尺寸文字时，只有给输入的尺寸文字加前缀R，才能使标出的半径尺寸有半径 符号R，否则没有该符号。
线性标注 对齐标注 弧长标注 基线标注 连续标注 半径标注 折弯标注 直径标注
本章知识点
圆心标记 角度标注 引线标注 坐标标注 快速标注 形位公差标注 编辑标注对象
中文版Au1 线性标注
用户选择“标注”|“线性”命令(DIMLINEAR)，或在“标注”工具栏中单 击“线性”按钮，可创建用于标注用户坐标系XY平面中的两个点之间的距离 测量值，并通过指定点或选择一个对象来实现 。
中文版AutoCAD 2007实用教程
教学目标
通过本章的学习，读者应掌握各种类型尺寸标注的方法，其中包括长度型 尺寸、半径、直径、圆心、角度、引线和形位公差等；另外掌握编辑标注对象 的方法。
教学重点与难点
掌握各种类型尺寸标注的方法 掌握编辑标注对象的方法
中文版AutoCAD 2007实用教程
中文版AutoCAD 2007实用教程
12.2.2 对齐标注
选择“标注”|“对齐”命令(DIMALIGNED)，或在“标注”工具栏中单击 “对齐”按钮，可以对对象进行对齐标注 。

AutoCAD2007第12章标注尺寸与编辑标注对象

第12章标注尺寸与编辑标注对象用八&了解尺寸标注的纽威岭规则、标注样此的刨建和设冒方法XL按下來就町以使用标注工具标注图形了• AutoCAD 2007提供了完善的标注命令. 例如使用“fl径"."半径"、“角度"、"统rr . “圆心标记”等标注命令•可以对直禅S单金、角度■应线及圆心位置等进行标注•中文版AutoCAD 2007实用教程教学目标通过本章的学习.读#卜#拿握药种类型尺寸标注的方法•其中包WK度型尺寸、半检、自枪、圆心、角度、引线和形位公梵等；刃外掌握编辑标注对象的方法•教学重点与难点♦拿握毎种类电尺寸标注的方法♦掌握編辑标注对集的方法本章知识点♦ 血度标注 ♦ ♦电标注♦ ♦榕位狄婕肚注.編辑标注对酸 中文版AutoCAD 2007实用教程12,2,1线性标注用户选择*标注* r 线性"命令(DIMLINEAR).或&“标注”工具栏中单 击"线件”按钮，对创建川于标注用户坐标系X 丫平血中的两个点2恻的距离 测S 值.并通过指定点或选择个对象*实现。

♦ 线件标V) ♦ 对齐标泊 ♦弧K:标VI ♦ 城线标Vi♦ 连续标订12,2,2对齐标注选择“标注* r对齐"命令(DIMALIGNEDh戒在*标注"工具栏中总击 *对齐"按¥肛对对象进行•对齐标注.对齐标注线性标rt尺寸的•种特妹形式.在对玄线段进打标注时•如果该ft线的倾斜角度未知•那么使用线性标注方法将无法得到准确的测屋結果，这时对以使用对齐标注・中文版AutoCAD 2007实用教程1223弧长标注选择“标注"r«艮*命令(DIMARC).或A “标注"工具栏中单击“瓠按钮・町以标注圆弧线段或多段线圆弧线段部分的弧长。

中文版AutoCAD 2007实用教程12.2.4基线标注选择“标注* r墙线*命令(DIMBASEUNE).或在“标注"I：具栏中氓击“帛线"按tJh町以创建一系列由相同的标江以点测燃出*的标讥4匂连钱标注一样.在进行基线标注2前也必復先创建(或选择)•个线性. 坐标或角度标注作为基准标注・然后执fjDIMBASELINE命令•此时命令行提示如信息. 指速第-条尺寸界线原点或[放介(U)/选样(S)] V选择＞：在浚提斥2 可以直接确定卜一个尺寸的第二条尺寸界线的包姐点。

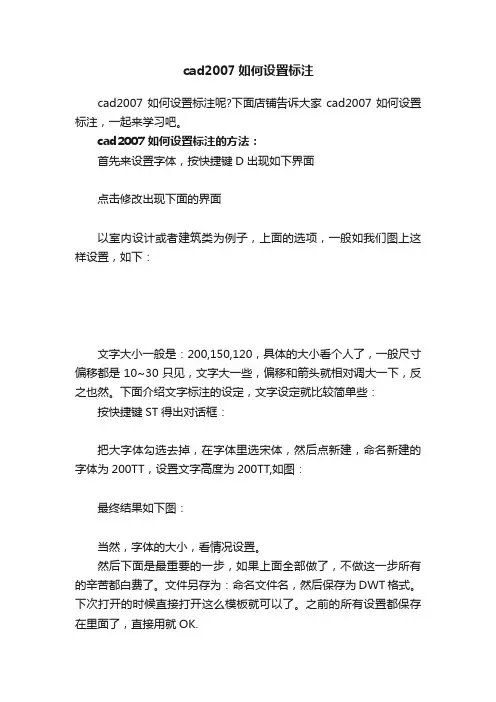

cad2007如何设置标注

cad2007如何设置标注
cad2007如何设置标注呢?下面店铺告诉大家cad2007如何设置标注，一起来学习吧。

cad2007如何设置标注的方法：
首先来设置字体，按快捷键D出现如下界面
点击修改出现下面的界面
以室内设计或者建筑类为例子，上面的选项，一般如我们图上这样设置，如下：
文字大小一般是：200,150,120，具体的大小看个人了，一般尺寸偏移都是10~30只见，文字大一些，偏移和箭头就相对调大一下，反之也然。

下面介绍文字标注的设定，文字设定就比较简单些：按快捷键ST得出对话框：
把大字体勾选去掉，在字体里选宋体，然后点新建，命名新建的字体为200TT，设置文字高度为200TT,如图：
最终结果如下图：
当然，字体的大小，看情况设置。

然后下面是最重要的一步，如果上面全部做了，不做这一步所有的辛苦都白费了。

文件另存为：命名文件名，然后保存为DWT格式。

下次打开的时候直接打开这么模板就可以了。

之前的所有设置都保存在里面了，直接用就OK.。

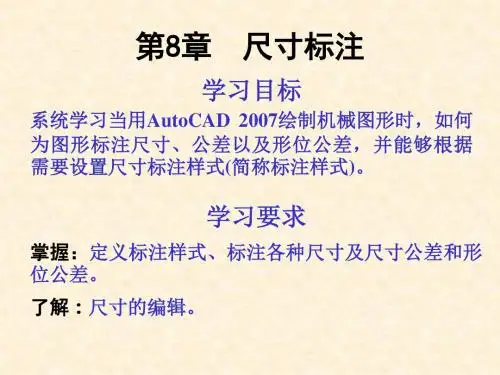

AUTOCAD2007尺寸标注第08章-文档资料


8.3
标注尺寸
8.3.1 线性尺寸标注 线性尺寸标注是指标注图形对象沿水平方向、垂直方向或指定 方向的尺寸，分别将它们称为水平标注、垂直标注和旋转标注。
命令： DIMLINEAR ，菜单：“标注” |“ 线性”，工具栏： “标注”】| (线性) 执行DIMLINEAR命令，AutoCAD提示： 指定第一条尺寸界线原点或 <选择对象>: (1) 指定第一条尺寸界线原点 如果在【指定第一条尺寸界线原点或 <选择对象>:】提示下直 接确定第一条尺寸界线的起点，AutoCAD提示： 指定第二条尺寸界线原点: //指定尺寸第二条界线的起点位 置 指定尺寸线位置或 [多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)]: ① 指定尺寸线位置 确定尺寸线的位置。 ② 多行文字(M) 利用文字编辑器输入尺寸文字。
(1) “当前标注样式”标签 显示当前所使用的标注样式的名称。 (2) “样式”列表框 列出已创建的标注样式的名称。 (3) “列出”下拉列表框 确定在“样式”列表框中要列出哪些标注样式。 (4) “预览”框 预览对在“样式”列表框中所选中标注样式的标注效果。 (5) “说明”框 显示对在“样式”列表框中所选中标注样式的说明 (如果有的 话)。(6) “置为当前”按钮 将指定的标注样式置为当前标注样式。 (7) “新建”按钮 创建新标注样式。
(1) “ 文字外观”选项 组 设置尺寸文字的样式 等。 (2) “ 文字位置”选项 组 设置尺寸文字的位置。 (3) “ 文字对齐”选项 组 此选项组用于确定尺 寸文字的对齐方式。 4. “调整”选项卡 “调整”选项卡用于 控制尺寸文字、尺寸 线以及尺寸箭头等的 位置 和 其 他 一 些 特 征 。
(1) “箭头”选项组 确定位于尺寸线两端的箭头样式。 (2) “圆心标记”选项组 确定当对圆或圆弧标注圆心标记时，圆心标记的类型弧标注长度尺寸。 (4) “半径标注折弯”选项 折弯半径标注用于标注当圆弧圆心位于较远位置时折弯了的半 径尺寸。

AUTOCAD2007教程标注尺寸与编辑标注对象-PPT精品文档


中文版AutoCAD 2007实用教程
12.2.5 连续标注
选择“标注”|“连续”命令(DIMCONTINUE)，或在“标注”工具栏中单 击“连续”按钮，可以创建一系列端对端放置的标注，每个连续标注都从前一 个标注的第二个尺寸界线处开始。 在进行连续标注之前，必须先创建(或选择)一个线性、坐标或角度标注作 为基准标注，以确定连续标注所需要的前一尺寸标注的尺寸界线，然后执行 DIMCONTINUE命令，此时命令行提示如下。 指定第二条尺寸界线原点或 [放弃(U)/选择(S)] <选择>: 在该提示下，当确定了下一个尺寸的第二条尺寸界线原点后，AutoCAD按 连续标注方式标注出尺寸，即把上一个或所选标注的第二条尺寸界线作为新尺 寸标注的第一条尺寸界线标注尺寸。当标注完成后，按Enter键即可结束该命 令。
中文版AutoCAD 2007实用教程

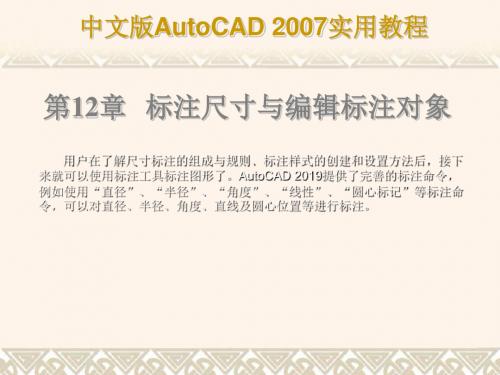

第12章 标注尺寸与编辑标注对象
用户在了解尺寸标注的组成与规则、标注样式的创建和设置方法后，接下 来就可以使用标注工具标注图形了。AutoCAD 2019提供了完善的标注命令， 例如使用“直径”、“半径”、“角度”、“线性”、“圆心标记”等标注命 令，可以对直径、半径、角度、直线及圆心位置等进行标注。
中文版AutoCAD 2007实用教程
教学目标
通过本章的学习，读者应掌握各种类型尺寸标注的方法，其中包括长度型 尺寸、半径、直径、圆心、角度、引线和形位公差等；另外掌握编辑标注对象 的方法。
教学重点与难点
掌握各种类型尺寸标注的方法 掌握编辑标注对象的方法
中文版AutoCAD 2007实用教程
中文版AutoCAD 2007实用教程
12.2.2 对齐标注
选择“标注”|“对齐”命令(DIMALIGNED)，或在“标注”工具栏中单击 “对齐”按钮，可以对对象进行对齐标注 。 对齐标注是线性标注尺寸的一种特殊形式。在对直线段进行标注时，如果 该直线的倾斜角度未知，那么使用线性标注方法将无法得到准确的测量结果， 这时可以使用对齐标注。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
更新标注
选择“标注”|“更新”命令，或在“标注”工具栏中单击“标注更新”按 钮，都可以更新标注，使其采用当前的标注样式，此时命令行提示如下。 输入标注样式选项[保存(S)/恢复(R)/状态(ST)/变量(V)/应用(A)/?] <恢复>:
中文版AutoCAD 2007实用教程
尺寸关联
尺寸关联是指所标注尺寸与被标注对象有关联关系。如果标注的尺寸值是 按自动测量值标注，且尺寸标注是按尺寸关联模式标注的，那么改变被标注对 象的大小后相应的标注尺寸也将发生改变，即尺寸界线、尺寸线的位置都将改 变到相应新位置，尺寸值也改变成新测量值。反之，改变尺寸界线起始点的位 置，尺寸值也会发生相应的变化。
线性标注 对齐标注 弧长标注 基线标注 连续标注 半径标注 折弯标注 直径标注
本章知识点
圆心标记 角度标注 引线标注 坐标标注 快速标注 形位公差标注 编辑标注对象
中文版AutoCAD 2007实用教程
12.2.1 线性标注
用户选择“标注”|“线性”命令(DIMLINEAR)，或在“标注”工具栏中单 击“线性”按钮，可创建用于标注用户坐标系XY平面中的两个点之间的距离 测量值，并通过指定点或选择一个对象来实现 。
在该提示下确定要标注坐标尺寸的点，而后系统将显示“指定引线端点或 [X 基准(X)/Y 基准(Y)/多行文字(M)/文字(T)/角度(A)]:”提示。默认情况下，指定 引线的端点位置后，系统将在该点标注出指定点坐标。
中文版AutoCAD 2007实用教程
12.2.13 快速标注
选择“标注”|“快速标注”命令，或在“标注”工具栏中单击“快速标注” 按钮，都可以快速创建成组的基线、连续、阶梯和坐标标注，快速标注多个圆、 圆弧，以及编辑现有标注的布局。 执行“快速标注”命令，并选择需要标注尺寸的各图形对象，命令行提示如下。 指定尺寸线位置或[连续(C)/并列(S)/基线(B)/坐标(O)/半径(R)/直径(D)/基准点 (P)/编辑(E)/设置(T)] <连续>:
基 准 的 包 容 条 件 公 差 的 包 容 条 件
中文版AutoCAD 2007实用教程
标注形位公差
选择“标注”|“公差”命令，或在“标注”工具栏中单击“公差”按钮， 打开“形位公差”对话框，可以设置公差的符号、值及基准等参数 。
中文版AutoCAD 2007实用教程
12.2.15 编辑标注对象
中文版AutoCAD 2007实用教程

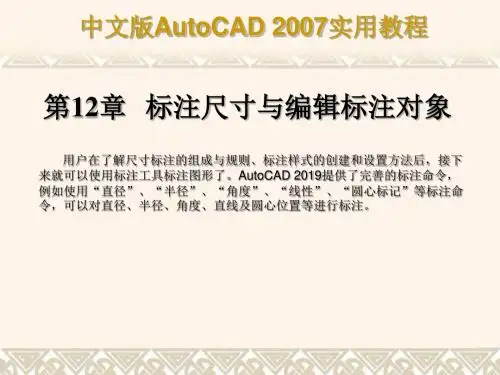

第12章 标注尺寸与编辑标注对象
用户在了解尺寸标注的组成与规则、标注样式的创建和设置方法后，接下 来就可以使用标注工具标注图形了。AutoCAD 2019提供了完善的标注命令， 例如使用“直径”、“半径”、“角度”、“线性”、“圆心标记”等标注命 令，可以对直径、半径、角度、直线及圆心位置等进行标注。
当指定了尺寸线的位置后，系统将按实际测量值标注出圆或圆弧的半径。 也可以利用“多行文字(M)”、“文字(T)”或“角度(A)”选项，确定尺寸文字或尺 寸文字的旋转角度。其中，当通过“多行文字(M)”和“文字(T)”选项重新确定 尺寸文字时，只有给输入的尺寸文字加前缀R，才能使标出的半径尺寸有半径 符号R，否则没有该符号。
中文版AutoCAD 2007实用教程
12.2.7 折弯标注
选择“标注”|“折弯”命令(DIMJOGGED)，或在“标注”工具栏中单击 “折弯”按钮，可以折弯标注圆和圆弧的半径。该标注方式是AutoCAD 2019 新增的一个命令，它与半径标注方法基本相同，但需要指定一个位置代替圆或 圆弧的圆心 。
默认情况下，输入要修改的系统变量名，并为该变量指定一个新值。然后 选择需要修改的对象，这时指定的尺寸对象将按新的变量设置作相应的更改。 如果在命令提示下输入C，并选择需要修改的对象，这时可以取消用户已作出 的修改，并将尺寸对象恢复成在当前系统变量设置下的标注形式 。
中文版AutoCAD 2007实用教程

中文版AutoCAD 2007实用教程
12.2.10 角度标注
选择“标注”|“角度”命令(DIMANGULAR)，或在“标注”工具栏中单击 “角度”按钮，都可以测量圆和圆弧的角度、两条直线间的角度，或者三点间 的角度。执行DIMANGULAR命令，此时命令行提示如下。 选择圆弧、圆、直线或 <指定顶点>:
中文版AutoCAD 2007实用教程
12.2.5 连续标注
选择“标注”|“连续”命令(DIMCONTINUE)，或在“标注”工具栏中单 击“连续”按钮，可以创建一系列端对端放置的标注，每个连续标注都从前一 个标注的第二个尺寸界线处开始。
在进行连续标注之前，必须先创建(或选择)一个线性、坐标或角度标注作 为基准标注，以确定连续标注所需要的前一尺寸标注的尺寸界线，然后执行 DIMCONTINUE命令，此时命令行提示如下。 指定第二条尺寸界线原点或 [放弃(U)/选择(S)] <选择>:
由此可见，使用该命令可以进行“连续(C)”、“并列(S)”、“基线(B)、 “坐标(O)”、“半径(R)”及“直径(D)”等一系列标注。
中文版AutoCAD 2007实用教程
12.2.14 形位公差标注
形位公差在机械图形中极为重要。一方面，如果形位公差不能完全控制， 装配件就不能正确装配；另一方面，过度吻合的形位公差又会由于额外的制造 费用而造成浪费。但在大多数的建筑图形中，形位公差几乎不存在。 形位公差的组成 标注形位公差
中文版AutoCAD 2007实用教程
12.2.2 对齐标注
选择“标注”|“对齐”命令(DIMALIGNED)，或在“标注”工具栏中单击 “对齐”按钮，可以对对象进行对齐标注 。
对齐标注是线性标注尺寸的一种特殊形式。在对直线段进行标注时，如果 该直线的倾斜角度未知，那么使用线性标注方法将无法得到准确的测量结果， 这时可以使用对齐标注。
在AutoCAD 2019中，可以对已标注对象的文字、位置及样式等内容进行 修改，而不必删除所标注的尺寸对象再重新进行标注。
编辑标注 编辑标注文字的位置 替代标注 更新标注 尺寸关联
中文版AutoCAD 2007实用教程
编辑标注
在“标注”工具栏中，单击“编辑标注”按钮，即可编辑已有标注的标注 文字内容和放置位置，此时命令行提示如下。 输入标注编辑类型 [默认(H)/新建(N)/旋转(R)/倾斜(O)] <默认>:
与连续标注一样，在进行基线标注之前也必须先创建(或选择)一个线性、 坐标或角度标注作为基准标注，然后执行DIMBASELINE命令，此时命令行提 示如下信息。 指定第二条尺寸界线原点或 [放弃(U)/选择(S)] <选择>:
在该提示下，可以直接确定下一个尺寸的第二条尺寸界线的起始点。 AutoCAD2019将按基线标注方式标注出尺寸，直到按下Enter键结束命令为止。
中文版AutoCAD 2007实用教程
形位公差的组成
在AutoCAD中，可以通过特征控制框来显示形位公差信息，如图形的形状、 轮廓、方向、位置和跳动的偏差等 。
公 差 的 几 何 特 征 符 号 ， 如 定 位 公 差
可 选 的 直 径 符 号
第 一 、 第 二 公 差 值 第 一 、 第 二 和 第 三 基 准 参 照 字 母
中文版AutoCAD 2007实用教程
教学目标
通过本章的学习，读者应掌握各种类型尺寸标注的方法，其中包括长度型 尺寸、半径、直径、圆心、角度、引线和形位公差等；另外掌握编辑标注对象 的方法。
教学重点与难点
掌握各种类型尺寸标注的方法 掌握编辑标注对象的方法
中文版AutoCAD 2007实用教程
默认情况下，可以通过拖动光标来确定尺寸文字的新位置。也可以输入 相应的选项指定标注文字的新位置。
中文版AutoCAD 2007实用教程
替代标注
选择“标注”|“替代”命令(DIMOVERRIDE)，可以临时修改尺寸标注的 系统变量设置，并按该设置修改尺寸标注。该操作只对指定的尺寸对象作修改， 并且修改后不影响原系统的变量设置。执行该命令时，命令行提示如下。 输入要替代的标注变量名或 [清除替代(C)]:
中文版AutoCAD 2007实用教程
12.2.9 圆心标记
选择“标注”|“圆心标记”命令(DIMCENTER)，或在“标注”工具栏中单 击“圆心标记”按钮，即可标注圆和圆弧的圆心。此时只需要选择待标注其圆 心的圆弧或圆即可。
圆心标记的形式可以由系统变量DIMCEN设置。当该变量的值大于0时， 作圆心标记，且该值是圆心标记线长度的一半；当变量的值小于0时，画出中 心线，且该值是圆心处小十字线长度的一半。
中文版AutoCAD 2007实用教程
12.2.3 弧长标注
选择“标注”|“弧长”命令(DIMARC)，或在“标注”工具栏中单击“弧长” 按钮，可以标注圆弧线段或多段线圆弧线段部分的弧长。
中文版AutoCAD 2007实用教程
12.2.4 基线标注
选择“标注”|“基线”命令(DIMBASELINE)，或在“标注”工具栏中单击 “基线”按钮，可以创建一系列由相同的标注原点测量出来的标注。
中文版AutoCAD 2007实用教程
编辑标注文字的位置
选择“标注”|“对齐文字”子菜单中的命令，或在“标注”工具栏中单击 “编辑标注文字”按钮，都可以修改尺寸的文字位置。选择需要修改的尺寸对 象后，命令行提示如下。 指定标注文字的新位置或 [左(L)/右(R)/中心(C)/默认(H)/角度(A)]:
中文版AutoCAD 2007实用教程
12.2.8 直径标注
选择“标注”|“直径”命令(DIMDIAMETER)，或在“标注”工具栏中单 击“直径标注”按钮，可以标注圆和圆弧的直径。
直径标注的方法与半径标注的方法相同。当选择了需要标注直径的圆或 圆弧后，直接确定尺寸线的位置，系统将按实际测量值标注出圆或圆弧的直径。 并且，当通过“多行文字(M)”和“文字(T)”选项重新确定尺寸文字时，需要在 尺寸文字前加前缀%%C，才能使标出的直径尺寸有直径符号Ф。
