CAD尺寸标注解读

CAD中尺寸标注的规范知识点尺寸标注在CAD（计算机辅助设计）中起着至关重要的作用，它们提供了设计师和工程师在绘图中表达尺寸和测量的能力。

正确的尺寸标注不仅可以帮助读者准确理解设计意图，还可以确保制造和装配过程中的精度和一致性。

本文将介绍CAD中尺寸标注的规范知识点，以帮助读者创建规范和易于理解的设计图纸。

1. 尺寸标注的类型尺寸标注可以分为两类：线性尺寸和径向尺寸。

线性尺寸用于测量直线距离，如长度、宽度和高度等；径向尺寸用于测量圆形和弧形的特性，如半径和直径等。

在进行尺寸标注之前，需要明确使用哪种标注类型，并确保其与绘图的要求相符。

2. 尺寸标注的放置尺寸标注应该清晰、易读，并与绘图元素相对应。

标注应离绘图元素足够远，以确保其他标注或视图不会干扰其可读性。

同时，应避免标注覆盖或交叉绘图元素。

合理的放置尺寸标注可以提高设计图纸的可读性和易用性。

3. 尺寸标注的箭头和引线在CAD中，尺寸标注通常通过箭头和引线来指示尺寸的测量位置。

箭头用于指示尺寸的起点和终点，引线则连接箭头和标注文字。

箭头和引线的长度应适中，以使标注看起来整洁美观。

此外，箭头和引线应该与绘图元素保持一定的距离，以避免混淆和干扰。

4. 标注文字的格式标注文字应该简洁明了，使用统一的字体和字号。

一般情况下，建议使用等线体或Arial字体，并根据绘图的比例尺选择合适的字号。

标注文字应居中放置于标注线上，并与标注线保持一定的距离，使标注清晰可读。

使用斜体或加粗字体来强调重要的尺寸标注，可以提高设计图纸的易读性。

5. 尺寸标注的单位尺寸标注应该清楚地显示度量单位，例如毫米、英寸等。

单位应与设计要求一致，并在整个图纸中保持统一。

在CAD软件中，可以设置默认单位，并在绘图过程中进行必要的转换和调整。

正确的单位标注可以避免误解和混淆，确保设计和制造的准确性。

6. 尺寸标注的精确性尺寸标注应准确地反映设计意图，并与实际测量结果一致。

设计师和工程师在进行尺寸标注时，需要根据设计要求和制造能力进行合理的估计和调整。

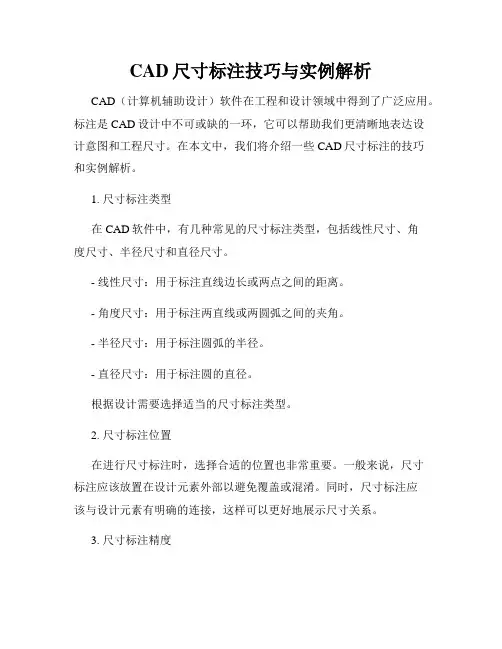

CAD尺寸标注技巧与实例解析CAD（计算机辅助设计）软件在工程和设计领域中得到了广泛应用。

标注是CAD设计中不可或缺的一环，它可以帮助我们更清晰地表达设计意图和工程尺寸。

在本文中，我们将介绍一些CAD尺寸标注的技巧和实例解析。

1. 尺寸标注类型在CAD软件中，有几种常见的尺寸标注类型，包括线性尺寸、角度尺寸、半径尺寸和直径尺寸。

- 线性尺寸：用于标注直线边长或两点之间的距离。

- 角度尺寸：用于标注两直线或两圆弧之间的夹角。

- 半径尺寸：用于标注圆弧的半径。

- 直径尺寸：用于标注圆的直径。

根据设计需要选择适当的尺寸标注类型。

2. 尺寸标注位置在进行尺寸标注时，选择合适的位置也非常重要。

一般来说，尺寸标注应该放置在设计元素外部以避免覆盖或混淆。

同时，尺寸标注应该与设计元素有明确的连接，这样可以更好地展示尺寸关系。

3. 尺寸标注精度在进行尺寸标注时，应该注意标注的精度。

精确的尺寸标注可以确保设计的准确性和完整性。

一般来说，标注的精度应该与设计要求相匹配，并且符合工程标准。

4. 尺寸标注样式CAD软件通常提供了多种尺寸标注的样式，如实线标注、虚线标注和带箭头的标注等。

根据不同的设计要求和个人喜好，选择适当的标注样式可以使设计更加清晰易读。

5. 尺寸标注实例解析下面我们通过一个实际的CAD设计实例来解析尺寸标注的应用。

假设我们设计了一个机械零件的图纸，需要对其进行尺寸标注。

首先，我们需要标注零件的长度和宽度。

选择线性尺寸工具，在图纸上两个对角线的两个端点上依次点击，并拖动鼠标以确定标注方向和位置。

然后，在弹出的标注框中输入相应的尺寸数值即可完成线性尺寸标注。

接下来，我们需要标注零件上两个孔的直径。

选择直径尺寸工具，在孔的圆心附近点击，并拖动鼠标以确定标注位置。

然后，在弹出的标注框中输入相应的直径数值即可完成直径尺寸标注。

最后，我们需要标注零件上两条边之间的角度。

选择角度尺寸工具，在两条边的交点附近点击，并拖动鼠标以确定标注位置。

CAD文件中的尺寸标注规范与技巧CAD（计算机辅助设计）是现代工程设计领域中广泛使用的一种工具，它为设计师提供了便捷和高效的设计方法。

在CAD文件中，准确的尺寸标注对于设计的正确解读和后续制造工艺的顺利进行至关重要。

本文将介绍CAD文件中的尺寸标注规范与技巧，以提高设计效率和制造准确性。

一、尺寸标注规范1. 尺寸标注的位置在CAD文件中，尺寸标注需要清晰、易读且与设计图形关联紧密。

一般情况下，尺寸标注应位于所标注的尺寸直线之外，并避免与其他标注线重叠。

另外，尺寸标注的排列应具有统一性，尽量采用横向或纵向排列方式。

2. 尺寸标注的字体和字号为了保证尺寸标注的清晰可读性，应选择合适的字体和字号。

常用的字体包括宋体、Arial等，字号一般为2.5mm至3.5mm，但对于尺寸标注较大的部分，字号可以适当增大，以确保清晰度。

3. 尺寸标注的箭头和引线尺寸标注通常采用箭头加引线的形式，箭头指向一个标注点，引线则与箭头垂直相连。

箭头一般使用实心状或开放状，具体选择应根据设计的需要来决定。

引线应有一定的长度和间隔，以避免过于密集造成混淆。

4. 尺寸标注的单位尺寸标注必须包含明确的单位，如毫米（mm）、英寸（inch）等。

单位的位置应与尺寸标注相对应，一般置于标注线右侧，并使用合适的字体和字号。

二、尺寸标注技巧1. 尺寸标注的选择在进行尺寸标注时，需要选择合适的尺寸进行标注。

一般情况下，需要标注的尺寸包括长度、宽度、高度、直径等。

而对于无关紧要或无实际意义的尺寸，可以不予标注，以避免设计文件的混乱。

2. 尺寸标注的对齐在CAD文件中，尺寸标注应与所标注的尺寸线或几何形状对齐。

这样可以使标注更清晰、更易读，并减少后续操作的错误。

3. 尺寸标注的对称性对称构件应采用对称的尺寸标注方式，以便清楚地表达出对称特性。

对于非对称构件，应标注关键尺寸和与之相关的尺寸，以确保设计的准确性。

4. 尺寸标注的简化在尺寸标注时，可以采用简化的方式来减少标注的数量和杂乱程度。

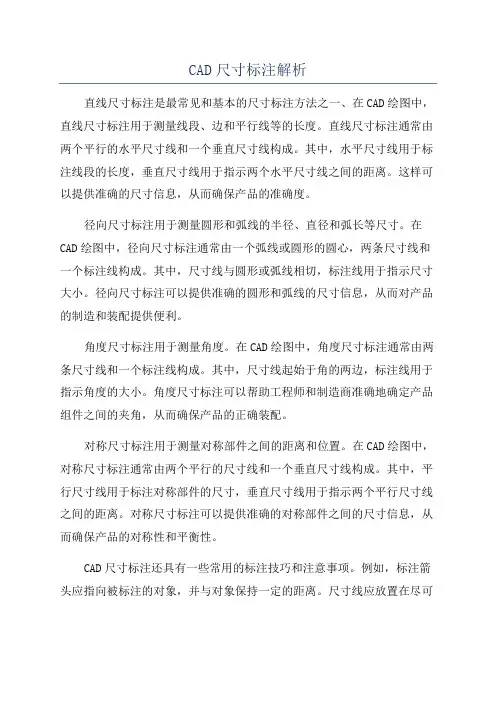

CAD尺寸标注解析直线尺寸标注是最常见和基本的尺寸标注方法之一、在CAD绘图中，直线尺寸标注用于测量线段、边和平行线等的长度。

直线尺寸标注通常由两个平行的水平尺寸线和一个垂直尺寸线构成。

其中，水平尺寸线用于标注线段的长度，垂直尺寸线用于指示两个水平尺寸线之间的距离。

这样可以提供准确的尺寸信息，从而确保产品的准确度。

径向尺寸标注用于测量圆形和弧线的半径、直径和弧长等尺寸。

在CAD绘图中，径向尺寸标注通常由一个弧线或圆形的圆心，两条尺寸线和一个标注线构成。

其中，尺寸线与圆形或弧线相切，标注线用于指示尺寸大小。

径向尺寸标注可以提供准确的圆形和弧线的尺寸信息，从而对产品的制造和装配提供便利。

角度尺寸标注用于测量角度。

在CAD绘图中，角度尺寸标注通常由两条尺寸线和一个标注线构成。

其中，尺寸线起始于角的两边，标注线用于指示角度的大小。

角度尺寸标注可以帮助工程师和制造商准确地确定产品组件之间的夹角，从而确保产品的正确装配。

对称尺寸标注用于测量对称部件之间的距离和位置。

在CAD绘图中，对称尺寸标注通常由两个平行的尺寸线和一个垂直尺寸线构成。

其中，平行尺寸线用于标注对称部件的尺寸，垂直尺寸线用于指示两个平行尺寸线之间的距离。

对称尺寸标注可以提供准确的对称部件之间的尺寸信息，从而确保产品的对称性和平衡性。

CAD尺寸标注还具有一些常用的标注技巧和注意事项。

例如，标注箭头应指向被标注的对象，并与对象保持一定的距离。

尺寸线应放置在尽可能清晰的位置，以避免与其他线交叉或重叠。

此外，尺寸线应与图纸保持一定的比例，以便于阅读和理解。

总结来说，CAD尺寸标注是确保产品正确制造和装配的关键步骤。

通过合理的尺寸标注方式，可以提供准确的尺寸信息，使设计师、工程师和制造商能够准确地理解和遵循产品的设计要求。

因此，在CAD绘图中进行尺寸标注是非常重要的，需要合理选择标注方式，并注意标注技巧和注意事项。

只有这样，才能保证产品的质量和准确性。

CAD软件中的尺寸和标注知识点CAD软件是计算机辅助设计软件的简称，它在各个领域中都得到了广泛的应用。

在CAD软件中，尺寸和标注是非常重要的内容，它们能够帮助设计者准确地定义几何形状和关系，方便制造和测量。

本文将介绍CAD软件中的尺寸和标注知识点，以帮助读者更好地理解和运用CAD软件。

一、尺寸知识点1. 尺寸概念尺寸是对模型或图纸中几何元素的大小关系进行表达的一种方式。

在CAD软件中，尺寸一般包括线性尺寸、角度尺寸和半径/直径尺寸等。

线性尺寸是描述线段长度的尺寸，角度尺寸是描述角度大小的尺寸，半径/直径尺寸是描述曲线半径或直径大小的尺寸。

2. 尺寸标注尺寸标注是将尺寸信息用文字或符号的形式标注在模型或图纸上，以便于理解和沟通。

在CAD软件中，尺寸标注可以通过直接输入数值来创建，也可以通过尺寸标注工具自动生成。

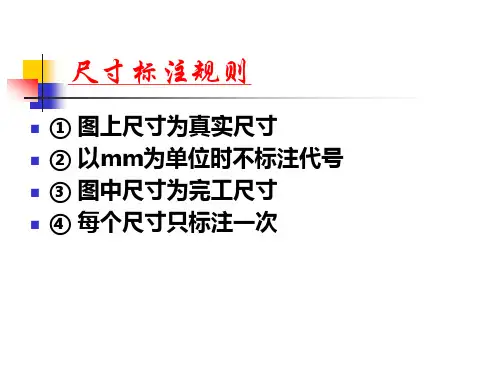

3. 尺寸标注规则在进行尺寸标注时，需要符合一定的规则，以确保标注的准确性和清晰度。

常见的尺寸标注规则包括：使用统一的尺寸标注样式；将尺寸标注放置在与尺寸线方向一致的位置；尽量避免尺寸线的重叠和交叉；使用适当的箭头和文字大小等。

4. 尺寸线与尺寸标注线在CAD软件中，尺寸标注往往与尺寸线相连，形成一个尺寸标注系统。

尺寸线是连接尺寸标注与被标注几何元素的线段，尺寸标注线则是连接尺寸标注与尺寸线的线段。

通过这种方式，我们可以清晰地表达尺寸信息。

二、标注知识点1. 标注类型在CAD软件中，标注一般分为实体标注和虚线标注两种类型。

实体标注是指将标注直接绘制在模型或图纸上，使用实体线段和文字来表达。

虚线标注则是通过绘制虚线和文字来表示，常用于标注尺寸与模型之间的距离。

2. 标注样式标注样式决定了标注的外观和格式。

在CAD软件中，可以通过选择不同的标注样式来满足不同的标注需求。

例如，可以选择不同的字体、字号和文字颜色等。

3. 标注位置和布局标注的位置和布局是指标注的放置位置和相对位置。

在进行标注时，需要考虑到标注的易读性和整体效果。

CAD文件的尺寸标注与注释方法CAD（计算机辅助设计）是现代工程设计和制造中不可或缺的工具。

在CAD中，尺寸标注与注释是非常重要的环节，它们能够帮助工程师和设计师准确传达设计意图，确保设计准确无误。

本文将介绍CAD文件的尺寸标注与注释方法，以帮助读者更好地理解和应用CAD技术。

1. 使用标准尺寸标注符号和尺寸标记在CAD文件中，使用标准的尺寸标注符号和尺寸标记能够使得设计文件更加清晰易懂。

常见的尺寸标注符号包括直径符号（⌀）、直线符号（╳）、角度符号（∠）等，而尺寸标记则使用数字和单位（如mm、inch）表示。

在标注尺寸时，应该注意将尺寸标注放置在适当的位置，避免与其他元素重叠或混淆。

2. 标注基本尺寸和重要尺寸在CAD文件中，标注基本尺寸和重要尺寸是十分必要的。

基本尺寸是指可以直接从CAD文件中读取的尺寸，如长度、宽度、高度等；而重要尺寸则是指对于设计和制造至关重要的尺寸，如孔的直径、平行线的距离等。

标注这些尺寸能够帮助读者快速获取关键信息，提高工作效率。

3. 使用准确和一致的尺寸单位在CAD文件的尺寸标注中，使用准确和一致的尺寸单位是非常重要的。

一般来说，根据具体要求选择合适的尺寸单位，如毫米、英寸等，并在整个CAD文件中保持一致。

这样能够避免因尺寸单位不一致而导致的误解和错误。

4. 注释设计意图和特殊要求除了尺寸标注外，注释设计意图和特殊要求也是非常重要的。

在CAD文件中，可以使用文字注释、符号和箭头等方式来表达特殊设计需求或说明设计意图。

例如，在设计机械零件时，可以使用文字注释来解释装配顺序或特殊材料要求，以便制造人员能够准确理解和执行。

5. 使用图层和颜色来区分不同元素为了使CAD文件更加清晰和易读，可以使用图层和颜色来区分不同元素。

例如，在电路图中，可以将电气元件放置在一个图层中，并使用不同的颜色来表示不同的元件类型；在机械图中，可以将螺纹或孔洞放置在一个图层中，并使用不同的颜色来表示不同的尺寸。

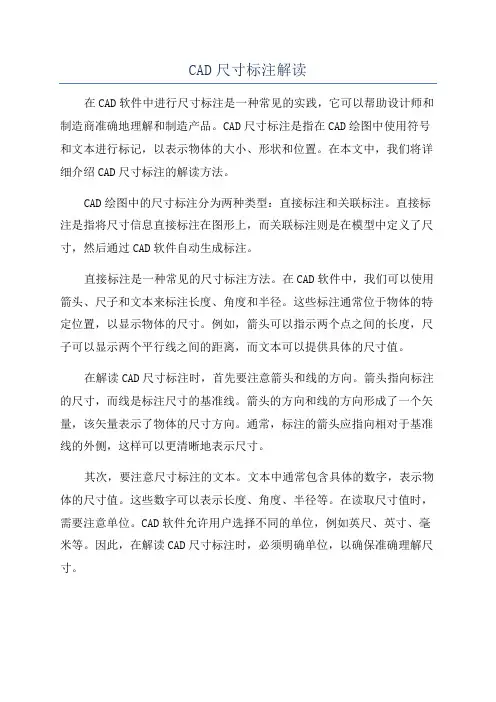

CAD尺寸标注解读在CAD软件中进行尺寸标注是一种常见的实践，它可以帮助设计师和制造商准确地理解和制造产品。

CAD尺寸标注是指在CAD绘图中使用符号和文本进行标记，以表示物体的大小、形状和位置。

在本文中，我们将详细介绍CAD尺寸标注的解读方法。

CAD绘图中的尺寸标注分为两种类型：直接标注和关联标注。

直接标注是指将尺寸信息直接标注在图形上，而关联标注则是在模型中定义了尺寸，然后通过CAD软件自动生成标注。

直接标注是一种常见的尺寸标注方法。

在CAD软件中，我们可以使用箭头、尺子和文本来标注长度、角度和半径。

这些标注通常位于物体的特定位置，以显示物体的尺寸。

例如，箭头可以指示两个点之间的长度，尺子可以显示两个平行线之间的距离，而文本可以提供具体的尺寸值。

在解读CAD尺寸标注时，首先要注意箭头和线的方向。

箭头指向标注的尺寸，而线是标注尺寸的基准线。

箭头的方向和线的方向形成了一个矢量，该矢量表示了物体的尺寸方向。

通常，标注的箭头应指向相对于基准线的外侧，这样可以更清晰地表示尺寸。

其次，要注意尺寸标注的文本。

文本中通常包含具体的数字，表示物体的尺寸值。

这些数字可以表示长度、角度、半径等。

在读取尺寸值时，需要注意单位。

CAD软件允许用户选择不同的单位，例如英尺、英寸、毫米等。

因此，在解读CAD尺寸标注时，必须明确单位，以确保准确理解尺寸。

此外，还要关注标注的位置和对齐。

CAD软件通常提供多种标注位置选项，例如在物体上方、下方或一侧等。

标注的位置和对齐应根据具体情况选择，以便尺寸能够清晰地展示。

在CAD绘图中，还有一种常见的标注类型是基准标注。

基准标注是指使用特定的几何元素作为基准，然后根据这些元素标注其他尺寸。

例如，使用直线作为基准线标注其他直线的长度。

解读基准标注时，需要清楚基准元素的作用，并使用其他标注元素来表示其他尺寸。

在解读CAD尺寸标注时，还应注意标注的一致性和准确性。

标注应遵循一定的规则和标准，以确保不会产生混淆和误解。

CAD的尺寸标注方法详解在使用CAD软件进行设计和绘图时，尺寸标注是非常重要的一环。

准确的尺寸标注能够使得设计图纸更加规范和易于理解，方便后续的制造和加工工作。

本文将详细介绍CAD软件中常用的尺寸标注方法和技巧，希望能对初学者和有需要的读者提供帮助。

一、直线尺寸标注直线尺寸标注是最基础且最常用的一种标注方法。

在CAD软件中，选择“尺寸标注”工具后，我们可以通过以下几种方式进行直线尺寸标注：1. 连接端点：点击直线的一个端点，然后点击另一个端点即可生成直线尺寸标注。

2. 水平标注：在直线上点击鼠标左键并拖动，然后移动到水平方向上的位置释放鼠标左键，即可生成水平尺寸标注。

3. 垂直标注：类似水平标注，只需在直线上垂直方向上释放鼠标左键即可生成垂直尺寸标注。

4. 角度标注：选中直线，然后右键点击，选择“角度标注”选项即可生成角度尺寸标注。

二、圆和弧的尺寸标注在CAD软件中，对于圆和弧的尺寸标注有自己独特的方法。

我们可以通过以下方式进行圆和弧的尺寸标注：成直径尺寸标注。

2. 半径标注：选中圆或弧，右键点击，选择“半径标注”选项即可生成半径尺寸标注。

3. 弦长标注：选中弧，右键点击，选择“弦长标注”选项即可生成弦长尺寸标注。

4. 圆心角标注：选中弧，右键点击，选择“圆心角标注”选项即可生成圆心角尺寸标注。

三、多段线尺寸标注多段线是由多个线段连接而成的连续曲线，其尺寸标注稍有不同：1. 总长标注：选中多段线，右键点击，选择“总长标注”选项即可生成总长尺寸标注。

2. 每段长度标注：选中多段线，右键点击，选择“每段长度标注”选项即可将每个线段的长度标注出来。

四、圆角和倒角的尺寸标注在CAD软件中，我们常常需要对图形边缘进行圆角或倒角处理。

对于这种情况，我们可以通过以下方法进行尺寸标注：1. 圆角标注：选中圆角，右键点击，选择“圆角标注”选项即可生成圆角的尺寸标注。

倒角的尺寸标注。

五、椭圆和曲线的尺寸标注对于椭圆和曲线的尺寸标注，我们可以通过以下方法进行：1. 短轴和长轴标注：选中椭圆，右键点击，选择“短轴和长轴标注”选项即可生成短轴和长轴的尺寸标注。

CAD尺寸标注规范详解在使用CAD软件进行设计和制图时，尺寸标注是非常重要的一环。

正确的尺寸标注规范可以有效地传达设计意图、确保制图的准确性，以及提高设计团队的沟通效率。

本文将详细解读CAD尺寸标注规范，帮助读者更好地掌握使用CAD软件进行尺寸标注的技巧。

首先，尺寸标注应该准确无误，包括数值和单位的表示。

在标注尺寸时，应该使用清晰的字体，保持一致的字号和字体风格。

标注的数值应该采用适当的精度，不应过多或过少。

通常，标注长度尺寸时，小数点后保留三位有效数字，而角度尺寸通常保留一位小数。

单位应该与设计要求一致，并用适当的符号表示，如m（米）、mm（毫米）、°（度）等。

其次，尺寸标注应该清晰易懂，遵循一定的标注约定。

常用的标注方式有直线标注、基准标注和链式标注。

直线标注适用于直线尺寸的标注，标注线与尺寸线平行且不交叉。

基准标注适用于将一个尺寸作为基准，其他尺寸以此为参照进行标注。

链式标注适用于多个尺寸之间存在依赖关系时，通过箭头和符号将它们连接起来。

同时，在进行尺寸标注时，应该遵循一定的标注顺序和排列方式。

一般来说，先标注尺寸最重要的部分，如长度、直径等，再标注次要的尺寸，如间距、角度等。

标注应该按照从左到右、从上到下的顺序排列，避免尺寸标注之间的遮挡。

标注文字的位置应避免与图形重叠，应尽可能选取清晰、不易混淆的位置进行标注。

此外，尺寸标注还应该与图形相对应，标注线要清晰地指向标注的尺寸部分。

标注线应该与图形保持一定的距离，尽量不要与其他图形重叠，以免造成混淆。

标注线的长度要适中，不宜过长过短，以便于清晰地表达尺寸关系。

最后，尺寸标注应该具有一定的美观性。

标注的字体和线条应该平滑，不应出现断裂或重叠的情况。

标注的位置应与图形相协调，避免过于拥挤或分散。

标注线的粗细应适中，既能凸显尺寸重要性，又不会太过突出影响整体视觉效果。

综上所述，CAD尺寸标注规范是设计和制图中非常重要的一环。

通过遵循准确无误、清晰易懂、标注顺序和排列方式、与图形相对应以及美观性等原则，我们可以有效地进行尺寸标注，并确保设计意图的准确传达、制图的准确性以及设计团队的高效沟通。

建筑CAD尺寸标注在建筑设计领域，CAD（计算机辅助设计）软件的应用已经十分广泛。

而尺寸标注作为 CAD 绘图中的重要环节，对于准确传达设计意图、保证施工精度以及进行有效的沟通交流都起着至关重要的作用。

尺寸标注就像是建筑设计图纸的语言，它清晰地告诉施工人员各个构件的大小、位置和相互关系。

一个准确、规范、清晰的尺寸标注能够让施工人员一目了然，避免误解和错误，从而提高施工效率和质量。

首先，我们来了解一下尺寸标注的基本要素。

尺寸标注通常由尺寸线、尺寸界线、尺寸起止符号和尺寸数字组成。

尺寸线用于表示标注的范围和方向，一般为细实线；尺寸界线从被标注的对象引出，同样为细实线；尺寸起止符号通常是中粗斜短线或箭头，用于表示尺寸的起点和终点；尺寸数字则是标注的核心内容，它表示被标注对象的实际尺寸大小。

在进行尺寸标注时，需要遵循一定的原则和规范。

准确性是首要原则，标注的尺寸必须与实际设计尺寸完全一致，不能有任何偏差。

清晰性也非常重要，标注的位置、排列和字体大小应便于阅读和理解，避免混乱和歧义。

完整性要求对所有需要标注的尺寸都进行标注，不能遗漏关键信息。

此外，尺寸标注还应符合相关的国家标准和行业规范，以保证在不同的项目和团队中都能被正确理解和应用。

接下来，我们说一说尺寸标注的类型。

常见的有线性尺寸标注、直径尺寸标注、半径尺寸标注、角度尺寸标注等。

线性尺寸标注用于标注直线段的长度，如墙体的长度、门窗的宽度等；直径尺寸标注用于标注圆形的直径，通常在数字前加上“Φ”符号；半径尺寸标注用于标注圆形的半径，数字前加上“R”符号；角度尺寸标注则用于标注两条直线之间的夹角。

在实际的 CAD 绘图中，尺寸标注的设置也是一个关键环节。

包括标注样式的选择、标注精度的设置、尺寸文字的样式和大小等。

标注样式可以根据不同的绘图需求进行自定义，如字体、箭头样式、尺寸线间距等。

标注精度应根据设计要求和施工需要进行合理设置，一般要精确到能够满足施工精度的要求。

CAD尺寸标注和公差的解读指南CAD（计算机辅助设计）软件在工程设计中扮演着重要的角色。

在设计中，尺寸标注和公差是不可或缺的要素。

本文将为大家介绍CAD尺寸标注和公差的解读指南，帮助大家更好地理解和运用这些概念。

尺寸标注是CAD设计中用来表示设计要素尺寸的一种方式。

通过正确的尺寸标注，可以清楚地传达设计意图并确保生产的准确性。

在CAD软件中，我们可以使用不同的标注工具来实现尺寸标注。

下面是一些常用的标注方法：1. 直线型标注：使用这种标注方法时，我们需要在设计图纸上选择两个特定的点。

程序将自动绘制一条直线，并显示出两点之间的距离，以及其他的相关信息，如角度、半径等。

2. 弧线型标注：和直线型标注类似，这种标注方法适用于需要标注弧线长度的情况。

同样，在选择完弧线后，CAD软件会在弧线上绘制出一条线，并显示出弧长及其他相关信息。

3. 半径型标注：当需要标注一个圆或弧的半径时，可以使用这种标注方法。

在软件中选择圆心，然后选择半径，软件将自动生成标注并显示出半径的数值。

4. 角度型标注：这种标注方法用于标注两条线、直线和弧线之间的夹角。

在软件中选择两条线，并在其中绘制出一条标注线，显示出夹角的数值。

尺寸标注的正确使用需要注意以下几点：1. 清晰标注：尺寸标注必须清晰可读。

标注文字的字体和大小需要适合设计图纸的比例尺，并确保不会和其他图形重叠。

2. 标注线位置：标注线应该与相应的图形有明确的关联，同时不要与其他标注线相交或混淆。

3. 一致性：在整个设计图纸中，尺寸标注应该保持一致。

相同类型的标注应采用相同的风格和格式，以避免混淆。

除了尺寸标注，公差是在CAD设计中常用的概念。

公差是指在制造过程中允许的尺寸变动范围。

在CAD设计中，公差用于确保产品能在预期的尺寸范围内工作，并兼顾成本和生产效率。

以下是几个常见的公差类型：1. 尺寸公差：用于控制整体尺寸的差异。

例如，设计一个1英寸的螺丝孔，公差可能是±0.01英寸，即允许螺丝孔的直径在0.99英寸到1.01英寸之间变化。

CAD中的尺寸标注技巧详解CAD（计算机辅助设计）软件是一种常用的工程设计工具，广泛应用于建筑、机械、电子等各个领域。

在CAD软件中，尺寸标注是非常重要的一部分，它能够准确地描述图纸中各个元素之间的尺寸关系。

本文将为大家介绍一些CAD中常用的尺寸标注技巧，帮助大家更好地掌握这一设计工具的使用。

1. 线性尺寸标注技巧在线性尺寸标注中，我们常常需要标注两个点之间的距离，以下是一些经验技巧：- 选择正确的尺寸标注工具：CAD软件中通常提供了多种不同的尺寸标注工具，如水平尺寸、垂直尺寸、线性尺寸等。

根据具体情况选择合适的尺寸标注工具，以便标注出准确的尺寸。

- 设置合适的标注样式：CAD软件允许设置尺寸标注的样式，例如箭头的形状、文本的字体等。

根据实际需求，设置合适的标注样式，使得标注清晰易读。

- 控制标注的位置：尺寸标注应该尽量避免与其他图形相互重叠，同时要保证与标注对象之间有一定的距离。

在标注过程中，通过调整标注的位置，使其更加清晰明了。

2. 角度尺寸标注技巧在CAD软件中，我们可以使用角度尺寸标注工具来标注图纸中各个角度的大小。

以下是一些技巧：- 选择合适的标注工具：CAD软件通常提供了不同类型的角度标注工具，如线性角度标注、圆弧角度标注等。

根据需要选择合适的标注工具，以便标注出准确的角度。

- 设置标注样式：角度标注通常包括一个弧线和一个箭头，可以通过CAD软件的设置来调整弧线的样式、箭头的形状等。

合适的标注样式有助于使标注更加清晰。

- 控制标注位置：标注角度时，应该选择合适的位置，以便标注不与其他图形重叠，并且能够清晰地显示角度的大小。

3. 圆直径尺寸标注技巧标注圆直径是CAD设计中常见的任务之一。

以下是一些技巧：- 选择适当的标注工具：CAD软件提供了标注圆直径的工具，通常可以根据圆的中心点和半径来快速标注。

有些软件还提供了直接标注圆直径的功能，可以根据具体软件的操作方法进行选择。

- 控制标注的位置：标注圆直径时，应该选择合适的位置，使其不与其他图形重叠，并且清晰地显示圆的直径。

CAD尺寸标注知识点CAD（计算机辅助设计）是现代工程设计中不可或缺的工具，其中尺寸标注是CAD绘图中至关重要的一部分。

尺寸标注可以帮助工程师、设计师和制造人员准确理解和测量图纸上物体的大小和位置。

本文将详细介绍CAD尺寸标注的基本概念、常用符号以及标注规范。

一、基本概念1. 尺寸标注的作用尺寸标注是在CAD绘图中使用文字和箭头等元素来指示和描述物体的大小，帮助读者了解设计意图和制造要求。

通过尺寸标注，绘图上的线段、圆弧、圆等几何元素可以被量化，便于后续的工程计算和制造操作。

2. 尺寸标注的种类尺寸标注根据标注对象的不同可以分为线性尺寸标注、角度尺寸标注和半径/直径尺寸标注。

线性尺寸标注用于标注线段、矩形等物体的长度；角度尺寸标注用于标注角度；而半径/直径尺寸标注则用于标注圆弧、圆等物体的半径或直径。

3. 尺寸标注的要素尺寸标注通常包括尺寸线、箭头、尺寸线段、尺寸文字等要素。

尺寸线连接标注对象和标注文字，箭头指示尺寸的测量方向，尺寸线段表示标注的具体尺寸，而尺寸文字则标示尺寸数值。

二、常用符号1. 尺寸线符号尺寸线通常用细实线表示，有时也可以使用虚线。

线性尺寸标注的尺寸线可以选择加一个等分线，以便更清楚地表示尺寸范围。

2. 箭头符号箭头用来指示尺寸的测量方向，通常有开放箭头和闭合箭头两种形式。

开放箭头常用于水平、垂直和对称的尺寸标注，闭合箭头则适用于非对称标注。

3. 尺寸线段符号尺寸线段通常位于尺寸线上，表示标注的具体尺寸。

它可以直接画在尺寸线上，也可以在尺寸线两端加上策线以增加美观度。

4. 尺寸文字符号尺寸标注的文字应清晰易读，通常采用工程字体。

文字的大小应根据绘图比例和实际需要进行适当调整，以确保标注的准确性和可读性。

三、标注规范1. 单位尺寸标注中必须明确指定采用的单位，例如使用英寸、毫米或米等。

单位的选择要根据实际需要和成果的使用环境进行合理选择。

2. 标注位置尺寸标注应尽可能放置在不与其他线段重叠的位置，避免混乱和误读。

CAD绘图中的尺寸标注与注释方法CAD绘图软件是现代设计领域中最为常见和重要的工具之一。

在进行CAD绘图时，尺寸标注和注释是不可或缺的技巧。

准确的尺寸标注和清晰的注释可以帮助设计师和制造商理解和实施设计，从而提高设计效率和准确性。

下面将介绍一些常用的CAD绘图中的尺寸标注与注释方法。

1. 尺寸标注方法尺寸标注可以帮助我们量取和描述物体的尺寸和间距，以确保设计的准确性。

以下是一些常用的尺寸标注方法：a. 直线尺寸标注：使用直线尺寸标注工具可以在图纸上标注直线的长度。

选择该工具后，点击起始点和结束点，即可在图纸上绘制出直线，并显示出线段的长度。

b. 半径和直径标注：对于圆形和弧形的标注，我们可以使用半径和直径标注工具。

该工具可以帮助我们测量圆形或弧形的半径和直径，并在图纸上进行标注。

c. 角度标注：角度标注是指在图纸上标注出两条线之间的角度。

选择角度标注工具后，点击其中一条线的起点，然后点击另一条线的起点和终点，即可标注出两条线之间的角度。

d. 长度链标注：长度链标注是指在图纸上标注出多个线段的总长度。

选择长度链标注工具后，依次点击每个线段的起点和终点，最后一次点击时可以选择是否要闭合链，即形成一个封闭的形状，并显示出总长度。

e. 其他标注方法：除了以上常用的标注方法，CAD软件还提供了许多其他标注工具。

例如，我们可以使用垂直标注工具来标注出垂直线的长度，或者使用水平标注工具来标注出水平线的长度。

2. 注释方法注释是指在CAD图纸上添加文字和图形来解释和说明设计的特点和要求。

下面是一些常用的CAD绘图中的注释方法：a. 文字注释：文字注释是最常见和基本的注释方法。

通过选择文字注释工具，我们可以在图纸上点击鼠标来添加文字说明。

在添加文字时，可以选择字体、字号和对齐方式来使注释清晰易读。

b. 符号注释：符号注释是指在图纸上添加各种符号来表示特定的意义。

例如，我们可以使用《∆》符号来表示三角形，使用⊥符号来表示垂直等。

CAD尺寸标注CAD（计算机辅助设计）是现代设计领域中常用的一种工具，它能够帮助设计师们更加高效地完成各种设计工作。

在CAD软件中，尺寸标注是设计过程中非常重要的一环，它能够准确地描述设计图纸中的尺寸信息，方便制造工程师和相关人员理解设计意图以及进行后续的加工和制造工作。

本文将针对CAD尺寸标注进行详细的介绍和分析。

一、CAD尺寸标注的概述在CAD软件中，尺寸标注是指通过标注工具在设计图纸上标出设计元素的尺寸信息，包括长度、角度、半径等。

准确的尺寸标注可以使设计图纸更具可读性，有助于交流和沟通。

在进行CAD尺寸标注时，我们需要考虑标注的位置、大小、字体等，以使尺寸标注的信息清晰明了。

二、CAD尺寸标注的基本要求1. 标注位置准确：尺寸标注应该放置在能够清晰表达尺寸关系的位置，避免与其他设计元素产生混淆。

标注的位置需要与设计要素的轮廓对齐，使得读者一目了然。

2. 标注大小适宜：标注的大小应该合适，既要能够满足设计要求，又要避免占据过多的空间，影响设计图纸的整体布局。

3. 标注字体清晰：标注字体的选择应该清晰易读，建议使用工程字体，如宋体或等线字体，避免使用过于花哨或难以辨认的字体。

4. 标注线条规整：尺寸标注的线条应该规整直线，不应该出现抖动、断断续续或交叉等情况，以保证标注的准确度和美观度。

三、CAD尺寸标注的具体方法1. 横向尺寸标注：横向尺寸标注一般使用平行于设计要素的直线进行标注，标注直线的长度应该与要标注的尺寸相同。

标注文字应放置在标注直线的中间位置，与标注直线垂直对齐。

2. 纵向尺寸标注：纵向尺寸标注与横向尺寸标注类似，不同之处在于标注直线是竖直的。

标注文字同样应放置在标注直线的中间位置，与标注直线垂直对齐。

3. 角度尺寸标注：角度尺寸标注通常使用带箭头的弧形线进行标注，标注弧的半径应合适，并且放置在两条设计要素之间。

标注文字应放置在标注弧的内侧，与弧线垂直对齐。

4. 半径尺寸标注：半径尺寸标注一般使用半径符号加标注尺寸的形式进行标注，标注文字应放置在半径符号的内侧，与半径线垂直对齐。
