CAD尺寸标注与编辑

CAD中的尺寸标注和文本编辑指南尺寸标注和文本编辑是CAD软件中非常重要的功能，它们能够帮助我们准确地表达设计意图并与他人进行有效的沟通。

本文将向大家介绍如何在常见的CAD软件中进行尺寸标注和文本编辑。

首先，让我们来看一下尺寸标注。

尺寸标注是在CAD图纸中确定物体尺寸的方法。

常见的尺寸标注有线性尺寸标注、角度尺寸标注和半径/直径尺寸标注。

不同的CAD软件可能会有一些微小的差异，但其基本操作大致相同。

在进行尺寸标注之前，我们需要选择合适的标注样式。

这些样式通常包括不同的箭头类型、字体大小和颜色。

一般来说，箭头表示尺寸的起点和终点，字体大小应适合于图纸的比例，并且颜色要与图纸的背景相对比以确保清晰可见。

对于线性尺寸标注，我们可以选择标注线和标注文字一起绘制，也可以先绘制标注线，再添加标注文字。

在CAD软件中，我们需要使用相应的工具来绘制尺寸标注。

一般来说，我们可以选择绘制水平线、垂直线或对角线，然后选择标注文字的位置并输入尺寸数值。

在完成一组尺寸标注后，我们可以根据需要进行调整和移动，以便更好地展示设计意图。

接下来，让我们来看一下文本编辑。

文本编辑是CAD软件中进行文字排列和格式设置的过程。

在进行文本编辑之前，我们需要选择合适的字体、字号、字距和对齐方式。

这些设置应与设计需求和图纸比例匹配。

文本编辑通常包括添加、修改和删除文字。

在CAD软件中，我们可以使用相应的工具来选择文字区域，并输入或编辑文字。

一般来说，我们可以通过选择工具选中文字，然后使用编辑工具进行修改。

如果我们想要删除文字，可以选择文字并按下“删除”键。

在进行文本编辑时，我们还可以调整文字的位置和角度，以适应不同的设计需求。

除了基本的文本编辑，我们还可以通过使用属性编辑器进行高级的文本设置。

属性编辑器可以帮助我们调整文字的颜色、粗细、填充和阴影效果。

这些设置可以使文字更加突出和易读，增强设计图的视觉效果。

尺寸标注和文本编辑是CAD软件中非常重要的功能。

CAD中的自动标注和尺寸调整的快捷键命令在计算机辅助设计（CAD）软件中，自动标注和快速调整尺寸对于准确绘制和修改图纸非常重要。

为了提高效率和便捷性，CAD软件通常提供了一系列快捷键命令，使用户能够快速地执行自动标注和尺寸调整操作。

下文将介绍CAD中常用的自动标注和尺寸调整的快捷键命令。

1. 自动标注在CAD中，自动标注可以根据已绘制的几何形状和尺寸信息，自动生成标注文本。

以下是一些常用的自动标注快捷键命令：· DIM：创建线性尺寸。

选中两个需要标注尺寸的实体，并按下DIM键，即可自动生成尺寸标注。

·DIMALI：创建带注释的线性尺寸。

选中两个需要标注尺寸的实体，并按下DIMALI键，即可生成带有额外注释的尺寸标注。

· DIMRADIUS：创建半径标注。

选中圆弧、圆或孤立的圆心，并按下DIMRADIUS键，即可生成半径标注。

· DIMDIAMETER：创建直径标注。

选中圆弧、圆或孤立的圆心，并按下DIMDIAMETER键，即可生成直径标注。

2. 尺寸调整在CAD中，尺寸调整是指修改图形的尺寸以满足特定的要求。

下面是一些常用的尺寸调整快捷键命令：· STRETCH：调整图形的大小和形状。

选中需要调整的对象并按下STRETCH键，然后按照提示进行操作，即可改变对象的尺寸和形状。

· SCALE：按比例缩放对象。

选中需要缩放的对象并按下SCALE键，然后按照提示进行操作，即可按比例缩放对象。

· STRETCHDIM：调整标注的位置和大小。

选中需要调整的标注并按下STRETCHDIM键，然后按照提示进行操作，即可改变标注的位置和大小。

·DIMEDIT：编辑标注。

选中需要编辑的标注并按下DIMEDIT键，然后按照提示进行操作，即可修改标注的文本、箭头样式等属性。

总结CAD中的自动标注和尺寸调整的快捷键命令极大地简化了设计和修改过程，提高了工作效率。

CAD中尺寸标注的高级技巧与调整方法在CAD软件中，尺寸标注是非常重要的功能之一，它能够帮助我们精确地量取图形的尺寸信息。

然而，有时候我们可能需要对尺寸标注进行一些高级的调整和处理，以满足设计的要求。

下面，我们将介绍一些CAD中尺寸标注的高级技巧与调整方法。

1. 调整标注文字的位置：默认情况下，CAD软件会自动将标注文字放在尺寸线的中间位置。

但是，有时候我们可能需要将标注文字放在尺寸线的一侧，这样可以避免文字与其他图形重叠。

要实现这个功能，我们可以使用CAD软件中的"标注菜单"中的"标注位置"功能。

点击该功能后，我们可以通过鼠标点击尺寸线上的任意一侧，来指定标注文字的位置。

2. 调整标注文字的大小：当我们需要在图纸中标注非常小或非常大的尺寸时，标注文字的大小就非常重要了。

CAD软件中通常提供了标注文字大小的调整功能。

我们可以在"标注菜单"中找到"文字大小"选项，通过输入所需的文字大小数值来调整标注文字。

3. 调整标注线的样式：标注线的样式也是非常重要的，它能够让我们更好地展示尺寸信息。

CAD软件中一般提供了多种标注线的样式选择，例如直线、曲线、虚线等等。

我们可以在"标注菜单"中找到"标注线样式"选项，通过选择所需的样式来调整标注线的外观。

4. 调整标注线与图形之间的距离：有时候，标注线与图形之间的距离可能过大或过小，不符合我们的设计要求。

在CAD软件中，我们可以通过"标注菜单"中的"标注距离"选项来调整标注线与图形之间的距离。

通过输入所需的距离数值，我们可以灵活地控制标注线的位置。

5. 调整标注的精度：在CAD软件中，我们可以调整标注的精度，以满足绘图和设计要求。

通过"标注菜单"中的"标注精度"选项，我们可以选择所需的精度模式，例如小数、分数等等。

CAD标注尺寸文字的编辑与修改方法在CAD软件中，标注尺寸文字的编辑和修改是非常常见的操作。

这些操作不仅可以帮助我们更好地表达设计意图，还可以提高设计效率。

下面将介绍一些常用的CAD标注尺寸文字的编辑与修改方法。

1. 修改标注文字内容：在CAD中，我们可以很方便地修改标注文字的内容。

首先，选中要修改的标注文字，可以使用选择工具进行选择，然后使用编辑工具或者鼠标右键点击选择“编辑”命令。

这时，我们可以在弹出的对话框中修改文字内容，包括文字的字体、字号、颜色等属性。

修改完成后，点击确认即可完成标注文字内容的修改。

2. 调整标注文字的位置：有时候我们需要调整标注文字的位置，使其更清晰地表达设计尺寸。

CAD软件提供了多种方法来实现标注文字位置的调整。

一种常见的方法是使用文字对齐工具。

选中要调整位置的标注文字，然后选择对齐工具，在工具栏中选择合适的对齐方式，比如左对齐、右对齐、居中对齐等。

点击对齐命令后，标注文字将按照选择的对齐方式进行调整。

3. 修改标注文字的样式：为了使标注文字更加清晰易读，我们可以通过修改标注文字的样式来实现。

在CAD软件中，我们可以选择不同的字体、字号和颜色等属性来修改标注文字的样式。

选中要修改样式的标注文字，然后通过编辑工具或者鼠标右键点击选择“样式”命令，在弹出的对话框中进行样式的修改。

可以根据需要选择合适的字体、字号和颜色等属性，修改完成后点击确认即可。

4. 标注文字的线性尺寸编辑：在CAD中，我们可以对线性尺寸标注文字进行编辑和修改。

首先，选中要编辑的线性尺寸标注文字，使用编辑工具或者鼠标右键点击选择“编辑”命令。

然后，我们可以在弹出的对话框中修改线性尺寸标注文字的位置、文字内容、样式等。

修改完成后点击确认即可完成线性尺寸标注文字的编辑。

5. 删除标注文字：在CAD中，如果我们需要删除标注文字，可以使用删除命令。

选中要删除的标注文字，然后使用编辑工具或者鼠标右键点击选择“删除”命令。

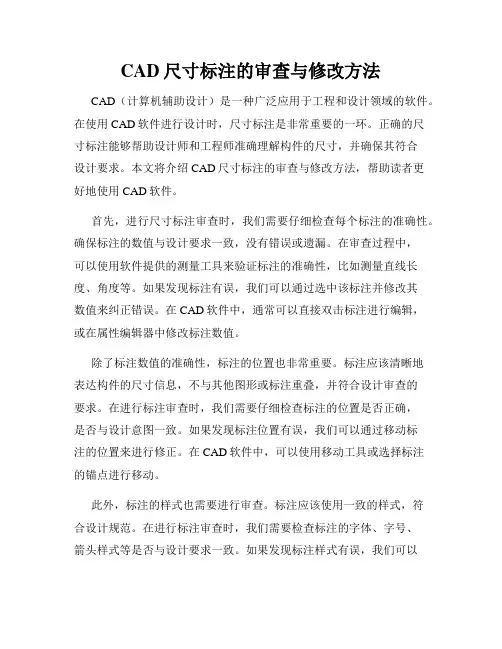

CAD尺寸标注的审查与修改方法CAD（计算机辅助设计）是一种广泛应用于工程和设计领域的软件。

在使用CAD软件进行设计时，尺寸标注是非常重要的一环。

正确的尺寸标注能够帮助设计师和工程师准确理解构件的尺寸，并确保其符合设计要求。

本文将介绍CAD尺寸标注的审查与修改方法，帮助读者更好地使用CAD软件。

首先，进行尺寸标注审查时，我们需要仔细检查每个标注的准确性。

确保标注的数值与设计要求一致，没有错误或遗漏。

在审查过程中，可以使用软件提供的测量工具来验证标注的准确性，比如测量直线长度、角度等。

如果发现标注有误，我们可以通过选中该标注并修改其数值来纠正错误。

在CAD软件中，通常可以直接双击标注进行编辑，或在属性编辑器中修改标注数值。

除了标注数值的准确性，标注的位置也非常重要。

标注应该清晰地表达构件的尺寸信息，不与其他图形或标注重叠，并符合设计审查的要求。

在进行标注审查时，我们需要仔细检查标注的位置是否正确，是否与设计意图一致。

如果发现标注位置有误，我们可以通过移动标注的位置来进行修正。

在CAD软件中，可以使用移动工具或选择标注的锚点进行移动。

此外，标注的样式也需要进行审查。

标注应该使用一致的样式，符合设计规范。

在进行标注审查时，我们需要检查标注的字体、字号、箭头样式等是否与设计要求一致。

如果发现标注样式有误，我们可以通过修改标注样式来进行修正。

在CAD软件中，通常可以使用样式编辑器或修改标注属性来调整标注的样式。

在CAD软件中，还可以使用一些高级功能来辅助尺寸标注的审查和修改。

比如，可以使用标签功能来标识特定尺寸的标注，便于查找和修改。

可以使用约束功能来确保标注的位置与构件的位置关系符合要求。

可以使用层功能来对标注进行分组管理，便于审查和修改。

总之，CAD尺寸标注的审查与修改是设计工作中非常重要的一环。

通过仔细检查标注的准确性、位置和样式，以及使用软件提供的高级功能，我们能够确保标注的质量，并符合设计要求。

CAD尺寸标注编辑和调整技巧CAD软件是一种广泛应用于工程设计和制图的计算机辅助设计工具。

在CAD软件中，尺寸标注是非常重要的一部分，它能够准确地描述设计图纸中的尺寸与距离。

对于使用CAD软件进行绘图的人来说，掌握尺寸标注编辑和调整技巧是非常必要的。

本文将介绍一些常用的尺寸标注编辑和调整技巧，帮助大家提高CAD绘图的效率。

一、尺寸标注编辑技巧1. 改变尺寸标注的文字样式：在CAD软件中，我们可以根据实际需要选择不同的文字样式来标注尺寸。

通过选择合适的字体、字号和字形，可以使尺寸标注更加清晰易读。

2. 更改尺寸标注的颜色：有时候，为了使尺寸标注在绘图中更加清晰可见，我们可以将其颜色与其他图形进行区分。

这样，即使在复杂的图纸中，我们也可以轻松地辨认出尺寸标注。

3. 移动尺寸标注的位置：在CAD软件中，我们可以随意移动尺寸标注的位置，以便更好地布局。

通过拖动尺寸标注的箭头或文字，我们可以将其放置在最适合的位置，便于阅读和理解。

4. 编辑尺寸标注的文字内容：有时候，我们可能需要编辑尺寸标注中的文字内容，比如更改尺寸单位、增加特定符号等。

在CAD软件中，我们可以通过编辑文字的方式来实现这些修改。

二、尺寸标注调整技巧1. 调整尺寸标注的大小：有时候，在绘图时，我们需要调整尺寸标注的大小，以便符合实际需求。

在CAD软件中，我们可以通过选中尺寸标注并拖动手柄来进行调整，或者通过编辑数字来调整尺寸标注的大小。

2. 添加附加尺寸标注：有时候，我们可能需要在一个尺寸标注旁边添加另一个尺寸标注，以提供更多的信息。

在CAD软件中，我们可以使用附加标注工具来实现这一目的，确保图纸中的所有尺寸都得到准确描述。

3. 插入标准尺寸：在一些制图标准中，有一些常见的尺寸是经常使用的。

在CAD软件中，我们可以通过插入标准尺寸的功能，快速方便地将这些尺寸添加到绘图中。

4. 批量修改尺寸标注：在绘图过程中，有时候我们需要对一组或一类尺寸进行批量修改。

CAD文件的尺寸标注与注释方法CAD（计算机辅助设计）是现代工程设计和制造中不可或缺的工具。

在CAD中，尺寸标注与注释是非常重要的环节，它们能够帮助工程师和设计师准确传达设计意图，确保设计准确无误。

本文将介绍CAD文件的尺寸标注与注释方法，以帮助读者更好地理解和应用CAD技术。

1. 使用标准尺寸标注符号和尺寸标记在CAD文件中，使用标准的尺寸标注符号和尺寸标记能够使得设计文件更加清晰易懂。

常见的尺寸标注符号包括直径符号（⌀）、直线符号（╳）、角度符号（∠）等，而尺寸标记则使用数字和单位（如mm、inch）表示。

在标注尺寸时，应该注意将尺寸标注放置在适当的位置，避免与其他元素重叠或混淆。

2. 标注基本尺寸和重要尺寸在CAD文件中，标注基本尺寸和重要尺寸是十分必要的。

基本尺寸是指可以直接从CAD文件中读取的尺寸，如长度、宽度、高度等；而重要尺寸则是指对于设计和制造至关重要的尺寸，如孔的直径、平行线的距离等。

标注这些尺寸能够帮助读者快速获取关键信息，提高工作效率。

3. 使用准确和一致的尺寸单位在CAD文件的尺寸标注中，使用准确和一致的尺寸单位是非常重要的。

一般来说，根据具体要求选择合适的尺寸单位，如毫米、英寸等，并在整个CAD文件中保持一致。

这样能够避免因尺寸单位不一致而导致的误解和错误。

4. 注释设计意图和特殊要求除了尺寸标注外，注释设计意图和特殊要求也是非常重要的。

在CAD文件中，可以使用文字注释、符号和箭头等方式来表达特殊设计需求或说明设计意图。

例如，在设计机械零件时，可以使用文字注释来解释装配顺序或特殊材料要求，以便制造人员能够准确理解和执行。

5. 使用图层和颜色来区分不同元素为了使CAD文件更加清晰和易读，可以使用图层和颜色来区分不同元素。

例如，在电路图中，可以将电气元件放置在一个图层中，并使用不同的颜色来表示不同的元件类型；在机械图中，可以将螺纹或孔洞放置在一个图层中，并使用不同的颜色来表示不同的尺寸。

CAD中的尺寸标注快捷键命令在计算机辅助设计（CAD）软件中，尺寸标注是非常重要的一项功能，它能够帮助我们准确地量取和标示图纸上的尺寸信息。

为了提高绘图效率，熟练掌握尺寸标注的快捷键命令是非常有必要的。

本文将介绍CAD中常用的尺寸标注快捷键命令，帮助读者更加高效地进行图纸标注。

1. 创建尺寸标注在CAD软件中，我们可以使用以下快捷键命令来创建尺寸标注：- DIMLINEAR：创建直线尺寸标注。

- DIMRADIUS：创建圆弧半径尺寸标注。

- DIMDIAMETER：创建圆直径尺寸标注。

- DIMANGULAR：创建角度尺寸标注。

通过按下相应的快捷键，我们可以快速创建不同类型的尺寸标注，方便我们在绘制图纸时进行尺寸标示。

2. 编辑尺寸标注在绘制图纸时，有时我们需要对已经创建的尺寸标注进行编辑，使其更加符合实际需求。

以下是一些常用的尺寸标注编辑快捷键命令：- DIMEDIT：打开尺寸标注编辑对话框，可以对尺寸标注的样式、文字内容等进行修改。

- DIMSCALE：用于调整尺寸标注的比例尺寸。

- DIMALIGNED：用于在已有的直线尺寸标注上添加参考线段。

通过这些快捷键命令，我们能够简化尺寸标注的编辑过程，提高工作效率。

3. 尺寸标注的管理在CAD软件中，我们还可以通过一些快捷键命令来管理尺寸标注。

下面是几个常用的尺寸标注管理快捷键命令：- DIMSTYLE：打开尺寸样式管理器，可以创建和修改尺寸样式，包括文字样式、箭头样式等。

- DIMCOLOR：用于调整尺寸标注的颜色。

- DIMSETUP：用于设置尺寸标注的默认样式和属性。

通过使用这些管理快捷键命令，我们可以更加灵活地控制和管理尺寸标注，提高图纸标注的准确性和一致性。

4. 其他尺寸标注相关快捷键除了上述提到的主要快捷键命令外，CAD软件还有一些其他与尺寸标注相关的快捷键命令，例如：- QDIM：快速创建多个对象的标注尺寸，提高效率。

- AMENDMENT：用于在已有的标注中添加修订信息。

CAD中的尺寸和标注编辑教程CAD，即计算机辅助设计，是一种广泛应用于各种工程设计领域的软件工具。

在CAD软件中，尺寸和标注是十分重要的功能，它们能够帮助我们对设计图纸进行精确的测量和标记。

在本教程中，我们将介绍CAD软件中的尺寸和标注编辑的相关技巧。

一、尺寸编辑在CAD软件中，尺寸是用来表示设计图纸中各个元素的大小、位置和距离的工具。

我们可以通过尺寸编辑功能来调整图纸中的尺寸参数。

下面是一些常用的尺寸编辑技巧：1. 修改尺寸数值：选中需要编辑的尺寸，双击该尺寸以进入编辑模式，然后通过键盘输入新的数值来修改尺寸。

2. 拉伸和移动：选中尺寸线上的节点，按住鼠标左键并拖动，可以拉伸和移动尺寸线的位置。

3. 对齐和约束：CAD软件通常提供了一些对齐和约束工具，可以帮助我们调整尺寸的位置和关系。

比如，可以选择多个尺寸并使用对齐工具将它们对齐到同一水平线或垂直线上。

4. 尺寸样式和格式：CAD软件还支持对尺寸的样式和格式进行编辑。

我们可以调整尺寸的线型、箭头样式、文本字体和大小等参数。

二、标注编辑标注是CAD设计中用来注释和说明设计图纸内容的工具。

通过标注，我们可以向其他人传达设计意图和要求。

以下是一些常用的标注编辑技巧：1. 修改文本内容：选中需要编辑的标注文本，双击该文本以进入编辑模式，然后通过键盘输入新的文本内容来修改标注。

2. 调整标注线和箭头：选中标注线或箭头上的节点，按住鼠标左键并拖动，可以调整标注的位置和形状。

3. 字体和样式：CAD软件提供了一些字体和样式选项，可以帮助我们调整标注的字体、大小和样式。

4. 标注格式和单位：CAD软件还支持对标注格式和单位进行编辑。

我们可以选择不同的标注格式，如线性尺寸、半径尺寸、角度尺寸等，并设置合适的单位。

除了上述的基本编辑技巧，CAD软件还提供了一些高级的尺寸和标注编辑功能，如标注自动布局、标注样式管理等。

这些功能可以帮助我们更加高效和方便地进行尺寸和标注的编辑。

CAD中的尺寸标注和注释的快捷键命令在CAD软件中进行绘图时，尺寸标注和注释是非常重要的功能，它们可以帮助我们准确测量和描述绘图对象的尺寸和特征。

为了提高效率，CAD软件通常提供了一些快捷键命令，让我们能够更便捷地添加和编辑尺寸标注和注释。

1. 尺寸标注的快捷键命令尺寸标注是用来表示绘图对象的尺寸大小和位置的标记。

在CAD软件中，我们可以使用以下快捷键命令来添加尺寸标注：- DIMLINEAR / DL: 用于添加直线型尺寸标注。

选择绘图对象后，命令行会提示我们选择两个点来确定尺寸线的位置，然后再选择一个点来确定尺寸标注的位置。

- DIMANGULAR / DA: 用于添加角度型尺寸标注。

选择绘图对象后，命令行会提示我们选择三个点来确定角度的大小和位置，然后选择一个点来确定尺寸标注的位置。

- DIMRADIUS / DR: 用于添加半径型尺寸标注。

选择绘图对象后，命令行会提示我们选择一个点来确定半径的位置，然后再选择一个点来确定尺寸标注的位置。

- DIMDIAMETER / DD: 用于添加直径型尺寸标注。

选择绘图对象后，命令行会提示我们选择两个点来确定尺寸标注的位置。

- DIMALIGNED / D: 用于添加对齐型尺寸标注。

选择绘图对象后，命令行会提示我们选择两个点来确定尺寸线的位置，然后再选择一个点来确定尺寸标注的位置。

通过以上几个快捷键命令，我们可以方便地添加各种类型的尺寸标注。

2. 注释的快捷键命令注释可以帮助我们向绘图中添加文字、符号等信息，以便更好地描述绘图对象。

在CAD软件中，我们可以使用以下快捷键命令来添加注释：- TEXT / T: 用于添加单行文本注释。

选择一个点来确定文本的位置，然后在弹出的对话框中输入注释的内容。

- MTEXT / MT: 用于添加多行文本注释。

选择一个矩形框来确定文本的位置和大小，然后在弹出的对话框中输入注释的内容。

- LEADER / LA: 用于添加注释引线。

CAD中用于创建和编辑尺寸标注的快捷键命令有哪些尺寸标注是CAD软件中非常重要的功能之一，它能够方便地显示和记录图纸上物体的大小和位置。

为了提高效率和准确性，CAD软件通常提供了一些快捷键命令来创建和编辑尺寸标注。

在本文中，我们将介绍一些常用的CAD快捷键命令，帮助您更好地使用CAD软件进行尺寸标注。

一、创建尺寸标注的快捷键命令1. DIMLINEAR（DIML）：这个命令用于创建直线尺寸标注。

通过选择两个对象或指定两个点，CAD软件将在这两个点之间创建一条直线，并显示它们之间的距离。

2. DIMRADIUS（DIMR）：这个命令用于创建半径尺寸标注。

通过选择一个圆或弧，CAD软件将在其上创建半径尺寸标注，显示其半径大小。

3. DIMDIAMETER（DIMD）：这个命令用于创建直径尺寸标注。

通过选择一个圆或弧，CAD软件将在其上创建直径尺寸标注，显示其直径大小。

4. DIMANGULAR（DIMA）：这个命令用于创建角度尺寸标注。

通过选择两条线或边，CAD软件将在它们之间创建一个角度尺寸标注，显示它们之间的夹角。

5. DIMBASELINE（DIMB）：这个命令用于创建基线尺寸标注。

通过选择两个对象或指定两个点，CAD软件将在这两个点之间创建一条基线，并在其上显示其他尺寸标注。

二、编辑尺寸标注的快捷键命令1. DIMEDIT（DDEDIT）：这个命令用于编辑尺寸标注。

通过选择尺寸标注，CAD软件将打开一个编辑界面，允许您修改标注的文本、线类型、箭头样式等属性。

2. DIMSCALE（DIMSC）：这个命令用于调整尺寸标注的比例。

通过选择要调整比例的尺寸标注，CAD软件将允许您按照指定的比例因子来缩放标注的大小。

3. DIMSTYLE（DIMST）：这个命令用于设置尺寸标注的样式。

通过调用 DIMSTYLE 命令，CAD软件将打开一个设置界面，允许您定义标注的文本样式、标注线样式、箭头样式等属性。

CAD尺寸标注约束与约束编辑在使用CAD软件进行绘图时，尺寸标注约束是非常关键的一步。

通过标注约束，我们可以确保绘制的图形符合设计要求，并保持一定的准确性。

本文将介绍CAD软件中的尺寸标注约束以及约束编辑的技巧。

首先，我们需要了解尺寸标注约束的作用。

尺寸标注约束用于指定图形元素之间的关系，比如长度、角度等。

通过添加这些约束，我们可以确保图形在进行调整或修改时保持稳定，并且符合设计要求。

在CAD软件中，有几种常见的尺寸标注约束，包括水平约束、垂直约束、对齐约束、长度约束和角度约束。

首先，我们来看水平约束和垂直约束。

在CAD软件中，可以通过指定两个点的水平或垂直关系来添加这些约束。

选择两个需要约束的点，右键点击选择“水平约束”或“垂直约束”命令，软件会自动将这两个点对齐。

这样，在调整或修改图形时，这两个点将始终保持水平或垂直关系。

其次，对齐约束是指两个或多个图形元素在同一直线上。

选择需要对齐的元素，右键点击选择“对齐约束”命令，软件会自动将这些元素对齐。

这样，在移动或调整图形时，这些元素将始终保持对齐状态。

再次，长度约束用于指定线段或多边形的边长。

选择需要约束的边，右键点击选择“长度约束”命令，并指定期望的长度值。

这样，在移动或调整图形时，这些边的长度将始终保持一致。

最后，角度约束用于指定线段或多边形的角度。

选择需要约束的角，右键点击选择“角度约束”命令，并指定期望的角度值。

这样，在移动或调整图形时，这些角度将始终保持一致。

除了添加尺寸标注约束外，CAD软件还提供了约束编辑的功能，允许我们对已经添加的约束进行修改或删除。

选择已经约束的元素，右键点击选择“约束编辑”命令，软件会显示出所有相关的约束。

我们可以选择需要编辑的约束，并进行修改或删除操作。

这样，在需要调整或修改图形时，我们可以通过修改约束来实现所需的效果。

需要注意的是，在进行尺寸标注约束时，我们需要明确设计要求，并且合理选择约束类型、数值。

不合理的约束设置可能导致图形无法调整或不符合设计要求。

CAD教程：尺寸标注与框选调整尺寸标注和框选调整是CAD软件中常用的功能，可以帮助我们更加快速、准确地完成设计和布局工作。

本文将详细介绍如何使用CAD软件中的尺寸标注和框选调整功能，提升设计效率。

一、尺寸标注1. 打开CAD软件，选择需要标注尺寸的图形。

在“绘图”工具栏中找到“标注”工具，点击“尺寸标注”图标。

2. 进入尺寸标注模式后，会自动进入标注命令，选择需要标注尺寸的两个点，即可自动生成尺寸标注。

3. 在标注命令终止后，我们可以通过选择标注线段、文本和箭头进行编辑和调整。

按住鼠标右键，可以移动尺寸标注，按住Ctrl键可以旋转尺寸标注。

4. 若需要改变标注样式，可以通过修改“标注样式”进行调整。

在“格式”-“样式”-“标注样式”中选择，可以修改标注表达形式、文字样式等。

5. 当需要标注多个尺寸时，我们可以直接复制已有的尺寸标注进行调整。

选择已有的尺寸标注，按住Ctrl键拖动，即可生成新的尺寸标注。

二、框选调整1. 打开CAD软件，绘制需要进行调整的图形。

2. 在“编辑”工具栏中找到“框选”工具，点击“框选”图标。

3. 在框选模式下，我们可以鼠标拖动以选择需要调整的图形。

按住Shift键可以多选不相邻的图形。

4. 选择完图形后，可以使用各种编辑命令进行调整。

如需要移动选择的图形，可以选择“移动”命令，在命令行中输入“M”或选择工具栏中的“移动”按钮，然后指定基点和目标点即可。

5. 若需要缩放选择的图形，可以选择“缩放”命令，在命令行中输入“Z”或选择工具栏中的“缩放”按钮，然后指定缩放中心和缩放比例即可。

6. 除了移动和缩放，CAD软件还提供了多种编辑命令，如旋转、镜像、偏移等。

根据需要选择相应的命令进行调整。

三、小技巧1. 在进行尺寸标注时，可以使用“自动尺寸标注”命令。

该命令可以自动识别并标注图形的尺寸，提高标注效率。

2. 在进行框选调整时，可以使用“选择上一次”命令。

该命令可以快速选择上一次选择的图形，避免重复选择。

CAD中的尺寸标注和文字注释CAD（计算机辅助设计）是一种广泛应用于工程设计和制图的技术。

在CAD软件中，尺寸标注和文字注释是非常重要的功能，它们可以帮助工程师和设计师准确地记录和传达设计意图。

本文将介绍CAD中尺寸标注和文字注释的使用技巧。

一、尺寸标注尺寸标注是CAD中常用的一种标注方式，它可以显示设计物体的尺寸和距离。

正确使用尺寸标注可以大大提高绘图的准确性和可读性。

1. 选择尺寸标注工具：在CAD软件中，通常有多种尺寸标注工具可供选择，如水平尺寸、垂直尺寸、径向尺寸等。

根据需要选择合适的尺寸标注工具。

2. 拉取尺寸标注线：使用尺寸标注工具选择要标注的线或边，然后拉出标注线。

标注线应该与被标注的线段垂直或水平，并且尽量不要交叉或重叠。

3. 设置尺寸线的限制条件：在拉出尺寸标注线后，CAD软件通常会允许设置一些限制条件，以确保标注的准确性和一致性。

一般可以设置尺寸线的长度、箭头的位置和大小等参数。

4. 编辑标注文字：标注线拉出后，会自动显示标注的具体数值。

可以点击标注文字进行编辑，调整字号、字体和位置等属性。

5. 复制和关联标注：在绘制中，经常需要复制和关联已有的尺寸标注。

可以使用复制命令或关联命令来实现，确保标注的一致性和准确性。

二、文字注释文字注释是CAD设计中常用的一种方式，它可以用来说明设计元素的细节、标示特殊要求或提供其他相关信息。

正确使用文字注释可以帮助其他人员理解设计意图，并能提高团队协作效率。

1. 选择文字注释工具：在CAD软件中，通常有多种文字注释工具可供选择，如单行文字、多行文字等。

根据需要选择合适的文字注释工具。

2. 拉出文字注释框：使用文字注释工具，在需要添加注释的位置点击，然后拉出文字注释框。

文字注释框的大小和形状可以根据需要进行调整。

3. 编辑文字注释：在文字注释框中输入需要的文字内容。

可以使用CAD软件提供的编辑工具设置文字的字体、大小、对齐方式等属性。

4. 文字注释的对齐和位置：文字注释的对齐和位置是保持图纸整洁和可读的重要因素。

CAD图形中的标注尺寸怎么修改标注的尺寸在CAD里面画完图一定要做，但有时候标注错误如何修改标注尺寸呢?店铺整理了关于CAD图形中的标注尺寸修改的方法，希望可以让大家有所收获!CAD图形中的标注尺寸修改的方法1.当需要修改的标注比较多的时候，逐个逐个地修改是非常麻烦的，那么就可以整体修改，整体修改一般是针对整体尺寸比例的调整，例如要将原来的尺寸放大或者缩小几倍。

2.此时，只需在菜单工具栏上选择“标注”这一选项，单击，在下拉栏中选中“标注样式”：3.cad中会弹出【标注样式管理器】，在这里便可以重新设置所需要的标注大小了：4.在对话框中选择“主单位”这一选项卡，里面有个“比例因子”，修改需要的倍数：5.此时按确定后就可以看到已经修改好的标注尺寸：CAD教程：图形编辑与修改1.图形位移①移动图形：通过选择修改/移动，或单击移动按钮，或在命令行中输入move来执行。

可以将一个或者多个对象平移到新的位置，相当于删除源对象的复制和粘贴。

②旋转图形：选择修改/旋转，单击旋转按钮，或在命令行中输入rotate来执行。

可以改变对象的方向，并按指定的基点和角度定位新的方向。

一般为说，移动和旋转命令中，基点的指定都需要配合对象捕捉功能来完成，基点是一些具有特殊位置的点。

2.图形修改①删除图形：通过选择修改/删除命令，或单击删除按钮，或中命令行中输入erase来执行。

选择删除命令后，此时屏幕上的十字光标将变为一个拾取框，选择需要删除的对象，按enter回车键。

删除最快办法，先选择物体，再调用删除命令或按delete键。

另外也可以使用剪切到剪贴板方法将对象删除。

②拉伸图形：可以拉伸对象中选定的部分，没有选定部分保持不变。

在使用拉伸图形命令时，图形选择窗口外部分不会有任何改变;图形选择窗口内的部分会隨图形选择窗口移动而移动，但也不会有形状的改变。

选择修改/拉伸命令，或单击拉伸按钮，或在命令行中输入stretch来执行。

要进行拉伸的对象必须用交叉窗口或交叉多边形的方式来进行选取。
