CAD中的尺寸标注方法详解CAD（Computer-Aided Design，计算机辅助设计）是一种常用于工程设计和绘图的软件。
在CAD软件中，尺寸标注是一个重要的步骤，用于指定对象的大小和位置。
本文将详细介绍CAD中的尺寸标注方法。
1. 线性尺寸标注线性尺寸标注用于标注直线、圆形和弧形等几何图形的长度。
在CAD软件中，选中需要标注的对象后，点击尺寸标注工具，然后选择两个端点或中点作为标注的起点和终点。
接下来，输入标注文字，CAD会自动计算并显示标注的长度。
2. 角度尺寸标注角度尺寸标注用于标注两条线段或弧形之间的夹角。
在CAD软件中，选择需要标注的夹角，然后点击尺寸标注工具，CAD会自动计算并显示夹角的度数。
3. 圆直径和半径尺寸标注在CAD软件中，标注圆的直径和半径是非常常见的操作。
选择需要标注的圆后，点击尺寸标注工具，然后选择圆心和圆上的一个点。
CAD会自动计算并显示圆的直径和半径。
4. 连续尺寸标注连续尺寸标注用于标注多个相同间距的对象，如梁或柱子的宽度。
在CAD软件中，选中连续对象后，点击尺寸标注工具，然后选择两个端点或中点作为标注的起点和终点。
接下来，输入标注文字，CAD会自动计算并显示标注的长度，并在连续对象之间重复显示。
5. 半径圆弧尺寸标注在CAD软件中，标注半径圆弧可以通过选择圆心、起点和终点来实现。
选中需要标注的圆弧后，点击尺寸标注工具，然后依次选择圆心、起点和终点。
CAD会自动计算并显示圆弧的半径。
6. 连续角度尺寸标注连续角度尺寸标注用于标注多个相邻的角度，如多边形的内角。
在CAD软件中，选中需要标注的角度后，点击尺寸标注工具，然后选择两条角度边的中点作为标注的起点和终点。
接下来，输入标注文字，CAD会自动计算并显示标注的角度，并在相邻角度之间重复显示。
7. 自定义尺寸标注除了上述基本尺寸标注方法外，CAD软件还提供了一些自定义的尺寸标注工具。
例如，CAD软件可以通过选择多个点来标注多段线的长度，也可以通过选择多条线段来标注其总长度。

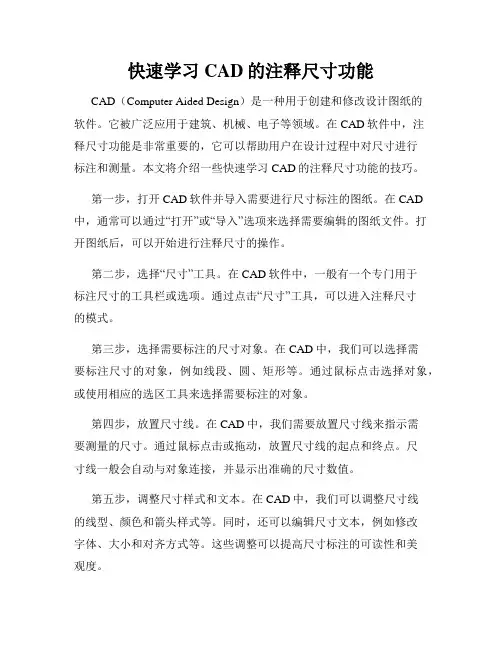

快速学习CAD的注释尺寸功能CAD（Computer Aided Design）是一种用于创建和修改设计图纸的软件。
它被广泛应用于建筑、机械、电子等领域。
在CAD软件中，注释尺寸功能是非常重要的，它可以帮助用户在设计过程中对尺寸进行标注和测量。
本文将介绍一些快速学习CAD的注释尺寸功能的技巧。
第一步，打开CAD软件并导入需要进行尺寸标注的图纸。
在CAD 中，通常可以通过“打开”或“导入”选项来选择需要编辑的图纸文件。
打开图纸后，可以开始进行注释尺寸的操作。
第二步，选择“尺寸”工具。
在CAD软件中，一般有一个专门用于标注尺寸的工具栏或选项。
通过点击“尺寸”工具，可以进入注释尺寸的模式。
第三步，选择需要标注的尺寸对象。
在CAD中，我们可以选择需要标注尺寸的对象，例如线段、圆、矩形等。
通过鼠标点击选择对象，或使用相应的选区工具来选择需要标注的对象。
第四步，放置尺寸线。
在CAD中，我们需要放置尺寸线来指示需要测量的尺寸。
通过鼠标点击或拖动，放置尺寸线的起点和终点。
尺寸线一般会自动与对象连接，并显示出准确的尺寸数值。
第五步，调整尺寸样式和文本。
在CAD中，我们可以调整尺寸线的线型、颜色和箭头样式等。
同时，还可以编辑尺寸文本，例如修改字体、大小和对齐方式等。
这些调整可以提高尺寸标注的可读性和美观度。
第六步，重复以上步骤进行其它尺寸的标注。
在CAD中，我们可以根据需要对多个尺寸进行标注。
重复以上步骤，选择需要标注的对象并放置尺寸线，直到我们完成了所有尺寸的标注。
第七步，保存并输出标注尺寸的图纸。
在完成尺寸标注后，我们需要保存并输出标注尺寸的图纸。
通过CAD软件中的“保存”或“输出”选项可以将图纸保存为相应的文件格式，例如DWG或PDF等。
需要注意的是，在进行注释尺寸过程中，我们应该遵循一些尺寸标注的规范。
例如，尺寸的标注应该清晰易读，且与设计图的相关元素进行对齐。
此外，还需要注意尺寸的准确性，避免出现错误或模糊的标注。
如何在CAD中进行视图和尺寸的标注在CAD设计中，视图和尺寸的标注对于传达设计意图和确保准确度非常重要。
本文将介绍如何在CAD软件中进行视图和尺寸的标注，帮助您更有效地完成设计工作。
1. 创建视图：在CAD软件中，首先需要创建设计对象的视图。
选择适当的视图类型，如正视图、俯视图和剖视图等，以展示物体的不同角度和特征。
通过命令行或工具栏中的相应图标，选择合适的视图选项，并确定视图的位置和大小。
2. 添加尺寸标注：一旦视图创建完毕，就可以开始添加尺寸标注。
选择尺寸标注工具，如“线性尺寸”、“半径尺寸”、“直径尺寸”等。
点击设计对象的两个相关点或边界，软件将自动绘制尺寸线和标注文字。
3. 更改尺寸样式：CAD软件通常提供了各种尺寸样式选项，如不同的箭头形状、文字样式和标注线类型等。
根据设计要求，您可以在属性窗口或尺寸样式编辑器中选择适合的样式，并对其进行个性化设置。
4. 调整尺寸位置：在标注过程中，标注文字的位置有时需要进行微调，以确保易读性和准确性。
通过拖拽标注文字或相关点，或通过调整尺寸标注的属性，可以实现标注位置的调整。
5. 添加符号和注释：除了基本的尺寸标注外，CAD软件还提供了各种符号和注释工具，用于进一步描述设计特征和要求。
您可以添加符号，如直径符号、角度符号和平行符号等，以及注释，如设计规格、材料信息和装配要求等。
6. 标注尺寸链：在复杂的设计中，可能需要标注一组相关尺寸，以确保设计的一致性。
通过选择尺寸链工具，您可以按顺序选择需要标注的尺寸，软件将自动将它们连接，形成一组标注链。
7. 检查和修正错误：完成标注后，及时进行检查，确保每个标注的准确性和逻辑性。
实际上，在设计过程中应该经常进行标注的检查，以避免错误和混淆。
8. 更新标注：在设计过程中，如果做出了修改或调整，必须相应地更新标注以反映新的设计变化。
CAD软件通常提供了自动更新标注的选项，您可以选择手动更新或启用自动更新功能。
9. 导出和共享标注：完成标注后，您可以将设计文件导出为不同的格式，如PDF或图像文件，以便与其他人共享。
cad2020基准标注命令基准标注是CAD软件中常用的命令之一，用于在设计图纸中标注尺寸和注释文字，提供设计工作的准确性和可读性。
本文将介绍CAD2020中的基准标注命令的使用方法和注意事项，以帮助用户更高效地进行绘图工作。
二、基准标注命令的使用方法1. 启动CAD2020软件，打开需要进行标注的绘图文件。
2. 在CAD软件顶部的菜单栏中找到“标注”选项，点击打开标注工具栏。
3. 在标注工具栏中，选择“基准标注”命令。
也可以使用快捷键“DIM”来调用该命令。
4. 在命令提示行中，CAD会提示用户选择标注对象。
用户可以通过鼠标点击选中需要标注的尺寸或文字。
5. 按照CAD软件的提示，用户需要选择标注的位置和标注样式。
可以通过设置选项来调整标注的样式和位置。
6. 标注完成后，用户可以通过修改标注的属性、删除或添加标注等方式对标注进行调整和编辑。
7. 最后，用户可以保存绘图文件或将其导出为其他格式，以便于共享和打印。
三、基准标注命令的注意事项1. 在进行基准标注时，要注意选择适当的标注对象，确保标注的准确性和清晰度。
2. 对于不同的绘图要求，可以通过设置选项来调整标注的格式和显示效果。
3. 在进行标注时，应该考虑绘图的比例尺和尺寸单位，以确保标注的准确性和可读性。
4. 如果需要对标注进行修改或调整，可以使用CAD软件提供的编辑工具进行操作。
5. 在使用基准标注命令时，应该按照绘图要求和标注规范进行操作，以提高设计工作的质量和效率。
CAD2020基准标注命令是CAD软件中用于标注尺寸和注释文字的重要工具。
本文介绍了该命令的使用方法和注意事项，希望能对CAD用户在进行绘图工作时提供帮助。
通过合理和准确地使用基准标注命令，可以提高绘图的准确性和可读性，为设计工作的顺利进行提供支持。
以上就是本文关于CAD2020基准标注命令的介绍，希望对您有所帮助。
如有任何疑问，请随时向我们咨询。
谢谢！。
CAD尺寸标注编辑和调整技巧CAD软件是一种广泛应用于工程设计和制图的计算机辅助设计工具。
在CAD软件中，尺寸标注是非常重要的一部分，它能够准确地描述设计图纸中的尺寸与距离。
对于使用CAD软件进行绘图的人来说，掌握尺寸标注编辑和调整技巧是非常必要的。
本文将介绍一些常用的尺寸标注编辑和调整技巧，帮助大家提高CAD绘图的效率。
一、尺寸标注编辑技巧1. 改变尺寸标注的文字样式：在CAD软件中，我们可以根据实际需要选择不同的文字样式来标注尺寸。
通过选择合适的字体、字号和字形，可以使尺寸标注更加清晰易读。
2. 更改尺寸标注的颜色：有时候，为了使尺寸标注在绘图中更加清晰可见，我们可以将其颜色与其他图形进行区分。
这样，即使在复杂的图纸中，我们也可以轻松地辨认出尺寸标注。
3. 移动尺寸标注的位置：在CAD软件中，我们可以随意移动尺寸标注的位置，以便更好地布局。
通过拖动尺寸标注的箭头或文字，我们可以将其放置在最适合的位置，便于阅读和理解。
4. 编辑尺寸标注的文字内容：有时候，我们可能需要编辑尺寸标注中的文字内容，比如更改尺寸单位、增加特定符号等。
在CAD软件中，我们可以通过编辑文字的方式来实现这些修改。
二、尺寸标注调整技巧1. 调整尺寸标注的大小：有时候，在绘图时，我们需要调整尺寸标注的大小，以便符合实际需求。
在CAD软件中，我们可以通过选中尺寸标注并拖动手柄来进行调整，或者通过编辑数字来调整尺寸标注的大小。
2. 添加附加尺寸标注：有时候，我们可能需要在一个尺寸标注旁边添加另一个尺寸标注，以提供更多的信息。
在CAD软件中，我们可以使用附加标注工具来实现这一目的，确保图纸中的所有尺寸都得到准确描述。
3. 插入标准尺寸：在一些制图标准中，有一些常见的尺寸是经常使用的。
在CAD软件中，我们可以通过插入标准尺寸的功能，快速方便地将这些尺寸添加到绘图中。
4. 批量修改尺寸标注：在绘图过程中，有时候我们需要对一组或一类尺寸进行批量修改。

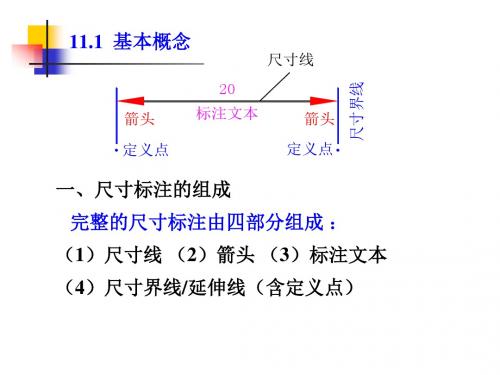

cad尺寸标注的基本步骤CAD尺寸标注是将产品的尺寸、几何特征等信息以文字或符号的方式标注在CAD绘图上，用于指导产品的制造和检验。
下面是CAD尺寸标注的基本步骤：1.确定标注对象：首先确定要进行尺寸标注的对象，可以是整个组件、零件或其特定特征，例如直径、间距、角度等。
2.创建标注线：使用CAD软件的标注工具，在相应的对象上创建标注线。
通常，在绘图上选择两个或多个有连接线的点，将其连接起来形成一条虚实线，即为标注线。
3.选择标注尺寸：根据绘图的要求，在标注线相应的位置选择适当的尺寸。
可以使用CAD软件的标注工具，选择尺寸或直接输入数值标注。
4.添加箭头和符号：在标注线的末端添加箭头，以显示尺寸的起止位置。
此外，还可以添加符号，如圆圈、直线、横线等，以表示特定的几何特征。
5.调整标注位置：根据绘图的需要，调整标注线和箭头的位置，使其清晰可见且不与其他标注重叠。
可以通过移动、旋转、缩放等CAD操作来完成。
7.检查标注准确性：标注完成后，仔细检查标注的准确性和一致性。
确保标注的尺寸与实际物体的尺寸一致，并与其他标注之间没有矛盾。
8.更新标注：如果在设计过程中对物体进行了修改、更新或者调整，需要及时更新相应的尺寸标注。
可以使用CAD软件的更新标注工具，自动更新或手动修改标注。
9.导出或打印：完成标注后，将CAD绘图导出为相应的文件格式，以便于分享、打印或制造。
通常可以导出为PDF、DWG等格式，确保标注的清晰可见。
CAD尺寸标注的基本步骤可以帮助工程师和制造人员准确理解产品的尺寸和几何特征，促进设计和生产的顺利进行。
同时，标注也是一种图纸的标准化方式，有助于减少误差和沟通问题，提高工作效率。

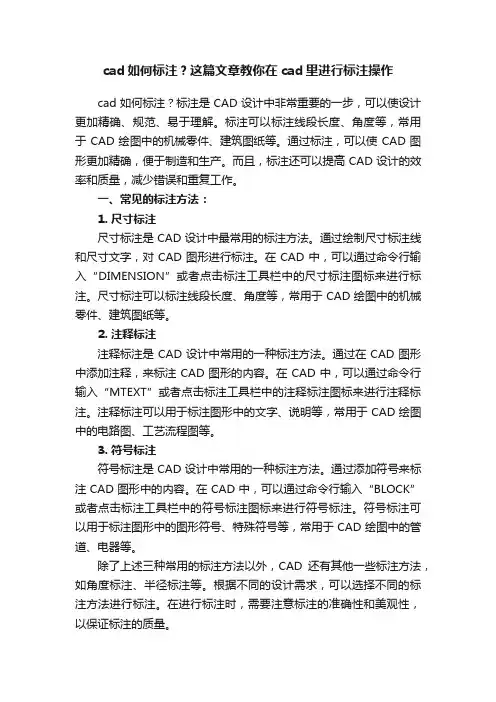

cad如何标注？这篇文章教你在cad里进行标注操作cad如何标注？标注是CAD设计中非常重要的一步，可以使设计更加精确、规范、易于理解。
标注可以标注线段长度、角度等，常用于CAD绘图中的机械零件、建筑图纸等。
通过标注，可以使CAD图形更加精确，便于制造和生产。
而且，标注还可以提高CAD设计的效率和质量，减少错误和重复工作。
一、常见的标注方法：1. 尺寸标注尺寸标注是CAD设计中最常用的标注方法。
通过绘制尺寸标注线和尺寸文字，对CAD图形进行标注。
在CAD中，可以通过命令行输入“DIMENSION”或者点击标注工具栏中的尺寸标注图标来进行标注。
尺寸标注可以标注线段长度、角度等，常用于CAD绘图中的机械零件、建筑图纸等。
2. 注释标注注释标注是CAD设计中常用的一种标注方法。
通过在CAD图形中添加注释，来标注CAD图形的内容。
在CAD中，可以通过命令行输入“MTEXT”或者点击标注工具栏中的注释标注图标来进行注释标注。
注释标注可以用于标注图形中的文字、说明等，常用于CAD绘图中的电路图、工艺流程图等。
3. 符号标注符号标注是CAD设计中常用的一种标注方法。
通过添加符号来标注CAD图形中的内容。
在CAD中，可以通过命令行输入“BLOCK”或者点击标注工具栏中的符号标注图标来进行符号标注。
符号标注可以用于标注图形中的图形符号、特殊符号等，常用于CAD绘图中的管道、电器等。
除了上述三种常用的标注方法以外，CAD还有其他一些标注方法，如角度标注、半径标注等。
根据不同的设计需求，可以选择不同的标注方法进行标注。
在进行标注时，需要注意标注的准确性和美观性，以保证标注的质量。
二、在CAD标注的步骤给图纸进行标注实际上很简单，我们这里借助迅捷CAD编辑器来演示步骤。
1. 选择需要标注的对象2. 在菜单栏中选择“编辑器”选项3. 根据需要选择不同的标注方法，如尺寸标注、注释标注、符号标注等4. 根据标注方法的不同，输入标注的文字、数字、符号等信息5. 根据需要进行调整，如修改文字大小、位置、颜色等6. 完成标注后，保存文件即可总之，标注是CAD设计中不可或缺的一步，通过标注可以使CAD 图形更加精确、规范、易于理解。

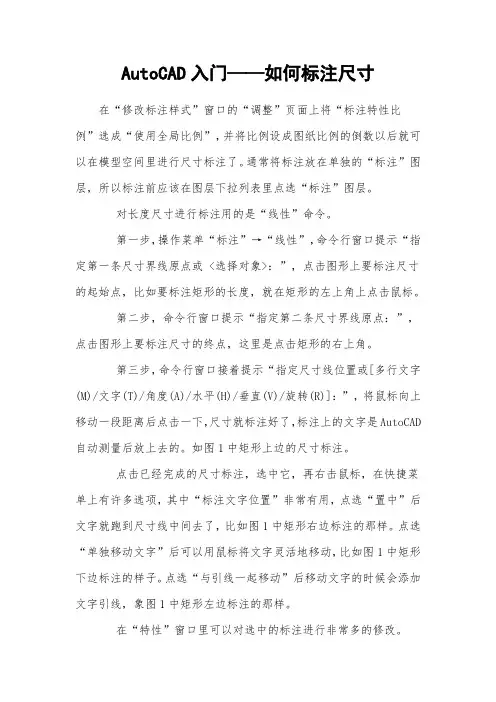

AutoCAD入门——如何标注尺寸在“修改标注样式”窗口的“调整”页面上将“标注特性比例”选成“使用全局比例”，并将比例设成图纸比例的倒数以后就可以在模型空间里进行尺寸标注了。
通常将标注放在单独的“标注”图层，所以标注前应该在图层下拉列表里点选“标注”图层。
对长度尺寸进行标注用的是“线性”命令。
第一步，操作菜单“标注”→“线性”，命令行窗口提示“指定第一条尺寸界线原点或<选择对象>：”，点击图形上要标注尺寸的起始点，比如要标注矩形的长度，就在矩形的左上角上点击鼠标。
第二步，命令行窗口提示“指定第二条尺寸界线原点：”，点击图形上要标注尺寸的终点，这里是点击矩形的右上角。
第三步，命令行窗口接着提示“指定尺寸线位置或[多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)]：”，将鼠标向上移动一段距离后点击一下，尺寸就标注好了，标注上的文字是AutoCAD自动测量后放上去的。
如图1中矩形上边的尺寸标注。
点击已经完成的尺寸标注，选中它，再右击鼠标，在快捷菜单上有许多选项，其中“标注文字位置”非常有用，点选“置中”后文字就跑到尺寸线中间去了，比如图1中矩形右边标注的那样。
点选“单独移动文字”后可以用鼠标将文字灵活地移动，比如图1中矩形下边标注的样子。
点选“与引线一起移动”后移动文字的时候会添加文字引线，象图1中矩形左边标注的那样。
在“特性”窗口里可以对选中的标注进行非常多的修改。
图2中左边的标注文字原先是“90”，在“特性”窗口“文字”类别的“文字替代”文本框键入“%%c90”后就替换成了表示直径的格式。
在“特性”窗口“主单位”类别的“标注前缀”文本框内键入“%%c”也可以取得同样的效果。
图2中上边的标注文字原先是“200”，在“特性”窗口“文字”类别的“文字替代”文本框键入“200\S+0.2^-0.1”后就替换成了带上下偏差的格式了。
在“特性”窗口“公差”类别的“显示公差”里选择“极限偏差”，并在“公差下偏差”和“公差上偏差”文本框里分别键入“0.1”和“0.2”也能得到同样的效果，由于下偏差的负号是AutoCAD自动加上的，所以当需要下偏差为正数如“+0.1”的时候，可以在“公差下偏差”里键入“-0.1”，负负得正，显示的就是“+0.1”。
CAD中的尺寸标注和标注样式设置指南在CAD软件中，尺寸标注是非常重要的一项功能，它帮助我们准确地测量和描述物体的尺寸。
正确使用尺寸标注功能可以使我们的CAD图纸更清晰、易读，提高工作效率。
本文将介绍CAD中的尺寸标注以及标注样式的设置指南。
一. 尺寸标注的基本操作1. 创建尺寸标注：在CAD软件中，一般有多种创建尺寸标注的方法。
可以通过选择标注类型(如直径、半径、线段长度等)来创建标注，也可以直接输入标注的数值来创建。
2. 改变尺寸标注的样式：尺寸标注不仅仅是数字，它还包括箭头、线段等图形元素。
我们可以通过改变箭头大小、线段样式等来调整标注的外观。
3. 移动和调整尺寸标注位置：在创建标注后，我们可以随时移动标注的位置，并调整其与物体之间的关系，确保标注的准确性和可读性。
二. 标注样式设置指南在CAD软件中，我们可以根据自己的需求设置标注样式，以满足不同的设计要求。
以下是一些常见的标注样式设置指南：1. 尺寸线和标注线的样式：尺寸线是连接标注和物体的线段，标注线是连接标注和尺寸线的线段。
我们可以自定义这些线段的颜色、线型、线宽等属性，以满足不同的设计需求。
2. 标注文字的样式：标注文字应该清晰可读，我们可以设置文字的字体、字号、颜色等属性。
此外，还可以设置文字的对齐方式，以使标注整齐、美观。
3. 尺寸标注的单位：在CAD软件中，我们可以选择标注的单位，如毫米、厘米、英尺等。
如果需要，还可以设置小数位数和转换单位。
4. 尺寸标注的精度：CAD软件可以根据需要设置标注的精确度。
如果我们需要更精确的标注，可以增加小数位数；如果我们只需要近似的标注，可以减少小数位数。
5. 标注的显示和打印：在设计过程中，我们可以选择哪些标注显示在图纸上，以减少混淆。
在打印图纸时，我们可以选择是否打印标注，以节省纸张和墨盒。
三. 尺寸标注和标注样式设置的技巧1. 创建标注前，应先仔细观察物体，确定需要标注的尺寸类型和位置。
使用CAD进行尺寸标注的方法1.在CAD中选择适当的图层：在开始标注之前，首先要确定要进行标注的对象所在的图层。
这有助于保持绘图的结构和清晰度。
2.选择合适的标注工具：CAD软件通常提供了多种标注工具，如无标尺线、标准尺寸标注和破折号等。
根据需要选择适当的标注工具来进行标注。
3.确定标注样式：在进行尺寸标注之前，需要确定标注的样式，如字体、箭头样式、文字颜色等。
这有助于提高标注的可读性和一致性。
4.绘制标注线：选择标注工具后，在CAD中开始绘制标注线。
标注线应该清晰明了，不与其他线条重叠，并且应尽量避免使用过多的标注线。
5.添加尺寸文本：在标注线的末端添加尺寸文本。
尺寸文本应该与标注线对齐，并且应该根据需要选择适当的字体和字号，以确保尺寸文本的可读性。
6.安装标注箭头：根据需要，在标注线的箭头末端添加标注箭头。
标注箭头应该清晰明了，并且应该根据需要选择适当的箭头样式，以便标注的方向和含义清晰可见。
7.检查标注的准确性：在完成标注后，应该仔细检查标注的准确性。
确保标注的数值正确，并且标注的位置和方向符合设计要求。
如有错误，应及时进行修改和调整。
8.标注的一致性：在进行尺寸标注时，应保持标注的一致性。
标注的字体、箭头样式和尺寸文本应该保持统一，以提高设计的可读性和美观度。
以上是在CAD中进行尺寸标注的一般方法。
除了这些基本步骤之外，还应该注意以下几点：-建立标注尺寸的规范：在进行尺寸标注之前，建议建立一套标注尺寸规范，明确标注的方法和样式。
这有助于提高标注的一致性和可读性。
-使用图层进行分组：为了方便管理标注，建议使用图层进行分组。
将标注的线条、文本和箭头分别放在不同的图层中，便于随时调整和修改。
-使用CAD软件提供的辅助工具：CAD软件通常提供了许多辅助工具，如图形捕捉、实体引导线等，可以帮助更准确地进行尺寸标注。
熟练掌握这些工具可以提高标注的效率和准确性。
总之，在CAD中进行尺寸标注是非常重要的，可以提供设计的准确度和可读性。
如何使用CAD软件进行尺寸标注CAD软件是计算机辅助设计的缩写，它广泛应用于建筑、机械、电子等领域。
在设计过程中，尺寸标注是非常重要的一部分，它可以确保设计的精准度和工程的准确实施。
下面将介绍如何使用CAD软件进行尺寸标注。
第一步是选择正确的标注工具。
在CAD软件中，常用的尺寸标注工具有直线标注、线性标注、径向标注、角度标注等。
根据设计需求选择相应的标注工具。
第二步是选择要标注的对象。
CAD软件通常提供了多种选择对象的方式，包括单个选择、多个选择和选择过滤器等。
根据需要选择要标注的对象。
第三步是确定标注的位置。
在CAD软件中，可以选择标注线的起点和终点，也可以选择标注文字的位置。
根据实际情况确定标注的位置。
第四步是设置标注的样式。
CAD软件一般提供了多种样式供选择，可以设置标注文字的字体、大小、颜色等，还可以设置标注线的类型、颜色和粗细等。
第五步是进行标注。
选择合适的标注工具和设置好的样式后，可以开始进行标注了。
根据设计要求，依次标注尺寸、长度、角度等信息。
在标注过程中，可以随时调整标注的位置和样式。
第六步是编辑标注。
有时候需要对已有的标注进行修改或调整。
CAD软件提供了丰富的编辑工具，可以对标注进行平移、旋转、缩放等操作。
需要注意的是，修改标注后要确保标注的准确性和一致性。
最后一步是保存和输出标注结果。
完成标注后，要及时保存工程文件，以便后续的查看和使用。
此外，还可以将标注结果输出为图纸、报告或其他格式，方便与他人交流和共享。
以上是使用CAD软件进行尺寸标注的基本流程。
需要强调的是，标注的准确性对于设计和施工都非常重要，因此在进行标注时要仔细、认真、规范。
另外，随着CAD软件的不断更新和发展，标注功能也在不断完善和提升，使用者可以根据需要学习和掌握更多高级的标注技巧和功能。
