脉冲响应不变法设计I I R数字滤波器Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT第一章摘要本设计采用脉冲响应不变法设计IIR数字低通滤波器，所以在根据脉冲响应不变法设计出来的IIR数字滤波器会很好地重现原模拟滤波器的频率特性；数字滤波器的单位脉冲响应完全模仿模拟滤波器的单位脉冲响应，时域特性逼近好，但容易产生频谱混叠现象，只适合低通和带通滤波器的设计，不适合高通和带阻滤波器的设计。
关键词：数字滤波器；脉冲响应不变法；频率混叠第二章引言数字滤波器可以满足滤波器对幅度和相位特性的严格要求，精确度高，有高度的可编程性，灵活性好，并且它没有电压飘移、温度漂移及噪声等问题，基本不受环境影响，稳定性好等。
正是由于数字滤波器的以上优点，使得数字滤波器广泛应用于语音处理、图像处理、模式识别、频谱分析、医学仪器等领域。
第三章设计原理数字滤波器数字滤波器是一种用来过滤时间离散信号的数字系统，通过对抽样数据进行数学处理来达到频域滤波的目的。
可以设计系统的频率响应，让它满足一定的要求，从而对通过该系统的信号的某些特定的频率成分进行过滤，这就是滤波器的基本原理。
如果系统是一个连续系统，则滤波器称为模拟滤波器。
如果系统是一个离散系统，则滤波器称为数字滤波器。
数字滤波实质上是一种运算过程，实现对信号的运算处理。
输入数字信号（数字序列）通过特定的运算转变为输出的数字序列，因此，数字滤波器本质上是一个完成特定运算的数字计算过程，也可以理解为是一台计算机。
描述离散系统输出与输入关系的卷积和差分方程只是给数字信号滤波器提供运算规则，使其按照这个规则完成对输入数据的处理。
时域离散系统的频域特性:其中()ωj e Y 、()ωj e X 分别是数字滤波器的输出序列和输入序列的频域特性（或称为频谱特性）, ()ωj e H 是数字滤波器的单位取样响应的频谱，又称为数字滤波器的频域响应。
课程编号15102308《数字信号处理》教学大纲Digital Signal Processing一、课程基本信息二、本课程的性质、目的和任务《数字信号处理》课程是信息工程本科专业必修课，它是在学生学完了高等数学、概率论、线性代数、复变函数、信号与系统等课程后，进一步为学习专业知识打基础的课程。
本课程将通过讲课、练习使学生建立“数字信号处理”的基本概念，掌握数字信号处理基本分析方法和分析工具，为从事通信、信息或信号处理等方面的研究工作打下基础。
三、教学基本要求1、通过对本课程的教学，使学生系统地掌握数字信号处理的基本原理和基本分析方法，能建立基本的数字信号处理模型。
2、要求学生学会运用数字信号处理的两个主要工具：快速傅立叶变换（FFT）与数字滤波器，为后续数字技术方面课程的学习打下理论基础。
3、学生应具有初步的算法分析和运用MA TLAB编程的能力。
四、本课程与其他课程的联系与分工本课程的基础课程为《高等数学》、《概率论》、《线性代数》、《复变函数》、《信号与系统》等课程，同时又为《图像处理与模式识别》等课程的学习打下基础。
五、教学方法与手段教师讲授和学生自学相结合，讲练结合，采用多媒体教学手段为主，重点难点辅以板书。
六、考核方式与成绩评定办法本课程采用平时作业、期末考试综合评定的方法。
其中平时作业成绩占40%，期末考试成绩占60%。
七、使用教材及参考书目【使用教材】吴镇扬编，《数字信号处理》，高等教育出版社，2004年9月第一版。
【参考书目】1、姚天任,江太辉编，《数字信号处理》（第二版），华中科技大学出版社，2000年版。
2、程佩青著，《数字信号处理教程》（第二版），清华大学出版社出版，2001年版。
3、丁玉美,高西全编著，《数字信号处理》，西安电子科技大学出版社，2001年版。
4、胡广书编，《数字信号处理——理论、算法与实现》，清华大学出版社，2004年版。
5、Alan V. Oppenheim, Ronald W. Schafer，《Digital Signal Processing》，Prentice-Hall Inc, 1975.八、课程结构和学时分配九、教学内容绪论（1学时）【教学目标】1. 了解：什么是数字信号处理，与传统的模拟技术相比存在哪些特点。
西安交通大学《信号与系统B》课程教学大纲（说明：信通系应该学的是《信号与系统A》，但是找不到A的大纲。
只找到了西交大电子、计算机等专业的《信号与系统B》的大纲，因为用的教材是一样的，大家就凑活着用吧）英文名称：Signals and Systems B课程编号：INFT3014学时：68 （讲课60 ，实验8 ）；学分：4.0 开课时间：秋季学期适用对象：电子科学与技术、计算机科学与技术专业、光信息科学与技术专业先修课程：数学分析（工程类）或高等数学、电路使用教材及参考书：1. 阎鸿森、王新凤、田惠生编《信号与线性系统》，西安交通大学出版社，1999 年8 月第一版2. [ 美] A.V. 奥本海姆等著，刘树棠译，《信号与系统》（第二版），西安交通大学出版社，1998 年一.课程性质、目的和任务“信号与系统”是电气与电子信息类各专业本科生继“电路”或“电路分析基础”课程之后必修的重要主干课程。
该课程主要研究确知信号的特性，线性时不变系统的特性，信号通过线性时不变系统的基本分析方法，信号与系统分析方法在某些重要工程领域的应用，以及数字信号处理的基础知识。
通过本课程的学习，使学生掌握信号分析、线性系统分析及数字信号处理的基本理论与分析方法，并对这些理论与方法在工程中的某些应用有初步了解。
为适应信息科学与技术的飞速发展及在相关专业领域的深入学习打下坚实的基础。
同时，通过习题和实验，学生应在分析问题与解决问题的能力及实践技能方面有所提高。
该课程是学习《现代通信原理》、《自动控制理论》等后续课程所必备的基础。
二.教学基本要求通过本课程的学习，在掌握连续时间信号与系统和离散时间信号与系统分析以及数字信号处理的基本理论和方法方面应达到以下基本要求：1. 掌握信号与系统的基本概念，信号与系统的描述方法，基本信号的特性，系统的一般性质，系统的互联，增量线性系统的等效方法。
2. 掌握信号分解的基本思想及信号在时域、频域和变换域进行分解的基本理论及描述方法。
第一章 FIR 数字滤波器的基本原理及设计方法有限长单位脉冲响应数字滤波器（FIRDF ，Finite Impulse Response Digital Filter ）的最大优点是可以实现线性相位滤波。
而IIRDF 主要对幅频特性进行逼近，相频特性会存在不同程度非线性。
我们知道，无失真传输与滤波处理的条件是，在信号的有效频谱范围内系统幅频响应为常数，相频响应具有线性相位。
在数字通信和图像处理与传输等应用场合都要求滤波器具有线性相位特性。
另外FIRDF 是全零点滤波器，硬件和软件实现结构简单，不用考虑稳定性问题。
所以，FIRDF 是一种很重要的滤波器，在数字信号处理领域得到广泛应用。
当幅频特性指标相同时，FIRDF 的阶数比IIRDF 高的多，但是同时考虑幅频特性指标和线性相位要求时，IIRDF 要附加复杂的相位校正网络，而且难以实现严格线性相位特性。
所以，在要求线性相位滤波的应用场合，一般都用FIRDF 。
FIRDF 的设计方法主要有两类：第一类是基于逼近理想滤波器特性的方法，包括窗函数法，频率采样法和等波纹最佳逼近法。
第二类是最优设计法，我们主要讨论第一类设计法，侧重与滤波器的设计方法和相应的MATLAB 工具箱函数的介绍。
FIR 数字滤波器的设计方法有窗函数法、频率采样法和基于firls 函数和remez 函数的最优化方法。
MATLAB 语言中的数字信号处理工具箱，提供了一些滤波器的函数，使FIR 滤波器的运算更加方便和快捷。
在MATLAB 中提供的滤波函数有fir1(),此函数以经典的方法实现加窗线性相位FIR 数字滤波器设计，可以设计出低通、高通、带通和带阻滤波器；fir2函数设计的FIR 滤波器，其滤波的频率特性由矢量f 和m 决定，f 和m 分别为滤波器的期望幅频响应的频率相量和幅值相量。
Firls()和remez()的基本格式用于设计I 型和II 型线性相位FIR 滤波器，I 型和II 型的区别是偶函数还是奇函数。

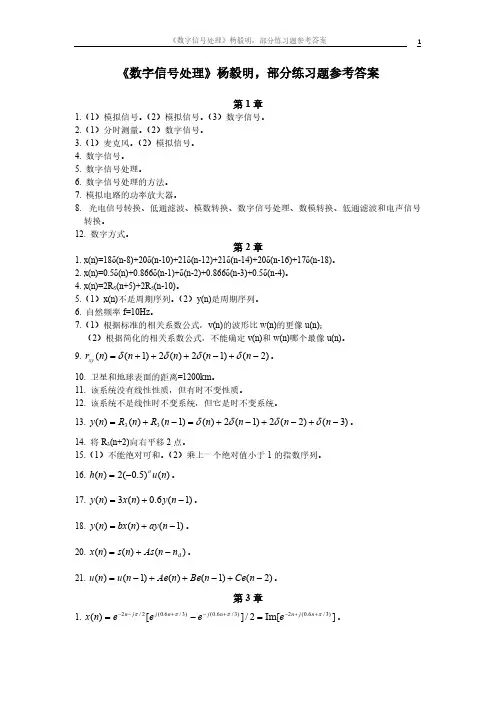

《数字信号处理》杨毅明，部分练习题参考答案1《数字信号处理》杨毅明，部分练习题参考答案第1章1.（1）模拟信号。
（2）模拟信号。
（3）数字信号。
2.（1）分时测量。
（2）数字信号。
3.（1）麦克风。
（2）模拟信号。
4. 数字信号。
5. 数字信号处理。
6. 数字信号处理的方法。
7. 模拟电路的功率放大器。
8. 光电信号转换、低通滤波、模数转换、数字信号处理、数模转换、低通滤波和电声信号转换。
12. 数字方式。
第2章1. x(n)=18δ(n-8)+20δ(n-10)+21δ(n-12)+21δ(n-14)+20δ(n-16)+17δ(n-18)。
2. x(n)=0.5δ(n)+0.866δ(n-1)+δ(n-2)+0.866δ(n-3)+0.5δ(n-4)。
4. x(n)=2R 5(n+5)+2R 5(n-10)。
5.（1）x(n)不是周期序列。
（2）y(n)是周期序列。
6. 自然频率f=10Hz 。
7.（1）根据标准的相关系数公式，v(n)的波形比w(n)的更像u(n)；（2）根据简化的相关系数公式，不能确定v(n)和w(n)哪个最像u(n)。
9. 。
)2()1(2)(2)1()(-+-+++=n n n n n r xy δδδδ10. 卫星和地球表面的距离=1200km 。
11. 该系统没有线性性质，但有时不变性质。
12. 该系统不是线性时不变系统，但它是时不变系统。
13. 。
)3()2(2)1(2)()1()()(33-+-+-+=-+=n n n n n R n R n y δδδδ14. 将R 3(n+2)向右平移2点。
15.（1）不能绝对可和。
（2）乘上一个绝对值小于1的指数序列。
16. 。
)()5.0(2)(n u n h n-=17. 。
)1(6.0)(3)(-+=n y n x n y 18. 。
)1()()(-+=n ay n bx n y 20. 。
)()()(d n n As n s n x -+=21. 。
数字信号处理期末复习题一、单项选择题（在每个小题的四个备选答案中选出一个正确答案，并将正确答案的号码写在题干后面的括号内，每小题1分，共20分）1.要从抽样信号不失真恢复原连续信号，应满足下列条件的哪几条( ① )。
(Ⅰ)原信号为带限(Ⅱ)抽样频率大于两倍信号谱的最高频率(Ⅲ)抽样信号通过理想低通滤波器①.Ⅰ、Ⅱ②.Ⅱ、Ⅲ③.Ⅰ、Ⅲ④.Ⅰ、Ⅱ、Ⅲ2.在对连续信号均匀采样时，若采样角频率为Ωs，信号最高截止频率为Ωc，则折叠频率为( ④ )。
①Ωs ②.Ωc③.Ωc/2 ④.Ωs/23.若一线性移不变系统当输入为x(n)=δ(n)时输出为y(n)=R3(n)，则当输入为u(n)-u(n-2)时输出为( ② )。
①.R3(n) ②.R2(n)③.R3(n)+R3(n-1) ④.R2(n)-R2(n-1)4.已知序列Z变换的收敛域为｜z｜>1，则该序列为( ② )。
①.有限长序列②.右边序列③.左边序列④.双边序列5.离散系统的差分方程为y(n)=x(n)+ay(n-1)，则系统的频率响应( ③ )。
①当｜a｜<1时，系统呈低通特性②.当｜a｜>1时，系统呈低通特性③.当0<a<1时，系统呈低通特性④.当-1<a<0时，系统呈低通特性6.序列x(n)=R5(n)，其8点DFT记为X(k)，k=0,1,…,7，则X(0)为( ④ )。
①.2 ②.3③.4 ④.57.下列关于FFT的说法中错误的是( ① )。
①.FFT是一种新的变换②.FFT是DFT的快速算法③.FFT基本上可以分成时间抽取法和频率抽取法两类④.基2 FFT要求序列的点数为2L(其中L为整数)8.下列结构中不属于FIR滤波器基本结构的是( ③ )。
①.横截型②.级联型③.并联型④.频率抽样型9.已知某FIR滤波器单位抽样响应h(n)的长度为(M+1)，则在下列不同特性的单位抽样响应中可以用来设计线性相位滤波器的是( ① )。
