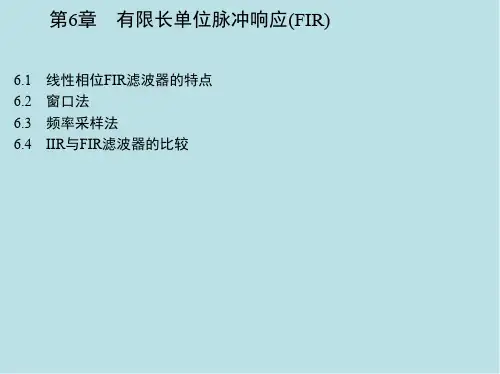

6有限长单位脉冲响应(FIR)数字滤波器的设计

一、引言数字滤波器是数字信号处理中至关重要的组成部分，它能够对数字信号进行滤波处理，去除噪音和干扰，提取信号中的有效信息。

其中，fir数字滤波器作为一种常见的数字滤波器类型，具有稳定性强、相位响应线性等特点，在数字信号处理领域得到了广泛的应用。

本文将基于matlab软件，探讨fir数字滤波器的设计原理、方法和实现过程，以期能够全面、系统地了解fir数字滤波器的设计流程。

二、fir数字滤波器的基本原理fir数字滤波器是一种有限长冲激响应（finite impulse response, FIR）的数字滤波器，其基本原理是利用线性相位特性的滤波器来实现对数字信号的筛选和处理。

fir数字滤波器的表达式为：$$y(n) = \sum_{k=0}^{M}h(k)x(n-k)$$其中，y(n)为输出信号，x(n)为输入信号，h(k)为滤波器的系数，M为滤波器的长度。

fir数字滤波器的频率响应特性由其系数h(k)决定，通过设计合适的系数，可以实现对不同频率成分的滤波效果。

三、fir数字滤波器的设计方法fir数字滤波器的设计方法主要包括窗函数法、频率抽样法、最小最大法等。

在matlab中，可以通过信号处理工具箱提供的fir1函数和firls函数等来实现fir数字滤波器的设计。

下面将分别介绍这两种设计方法的基本原理及实现步骤。

1. 窗函数法窗函数法是fir数字滤波器设计中最为常见的方法之一，其基本原理是通过对理想滤波器的频率响应进行窗函数加权来满足设计要求。

在matlab中，可以使用fir1函数实现fir数字滤波器的设计，其调用格式为：h = fir1(N, Wn, type)其中，N为滤波器的阶数，Wn为滤波器的截止频率，type为窗函数的类型。

通过调用fir1函数，可以灵活地设计出满足特定要求的fir数字滤波器。

2. 频率抽样法频率抽样法是fir数字滤波器设计中的另一种重要方法，其基本原理是在频域上对理想滤波器的频率响应进行抽样，并拟合出一个最优的滤波器。

实验四FIR数字滤波器设计与软件实现
实验目的：
掌握FIR数字滤波器的设计与软件实现方法，了解滤波器的概念与基
本原理。

实验原理：
FIR数字滤波器全称为有限脉冲响应数字滤波器，其特点是具有有限
长度的脉冲响应。

滤波器通过一系列加权系数乘以输入信号的延迟值，并
将这些值相加得到输出信号。

FIR滤波器的频率响应由滤波器系数所决定。

实验步骤：
1.确定所需的滤波器的设计规格，包括截止频率、通带波纹、阻带衰
减等。

2.选择适当的滤波器设计方法，如窗函数、最佳近似法、最小二乘法等。

3.根据所选方法，计算滤波器的系数。

4.在MATLAB环境下，使用滤波器的系数实现滤波器。

5.输入所需滤波的信号，经过滤波器进行滤波处理。

6.分析输出的滤波信号，观察滤波效果是否符合设计要求。

实验要求：
1.完成FIR数字滤波器的设计和软件实现。

2.对比不同设计方法得到的滤波器性能差异。

3.分析滤波结果，判断滤波器是否满足设计要求。

实验器材与软件：
1.个人电脑；
2.MATLAB软件。

实验结果：
根据滤波器设计规格和所选的设计方法，得到一组滤波器系数。

通过
将滤波器系数应用于输入信号，得到输出滤波信号。

根据输出信号的频率
响应、通带波纹、阻带衰减等指标，评估滤波器的性能。

实验注意事项：
1.在选择设计方法时，需要根据滤波器要求和实际情况进行合理选择。

2.在滤波器实现过程中，需要注意滤波器系数的计算和应用。

3.在实验过程中，注意信号的选择和滤波结果的评估方法。

FIR数字滤波器的设计与实现介绍在数字信号处理中，滤波器是一种常用的工具，用于改变信号的频率响应。

FIR （Finite Impulse Response）数字滤波器是一种非递归的滤波器，具有线性相位响应和有限脉冲响应。

本文将探讨FIR数字滤波器的设计与实现，包括滤波器的原理、设计方法和实际应用。

原理FIR数字滤波器通过对输入信号的加权平均来实现滤波效果。

其原理可以简单描述为以下步骤： 1. 输入信号经过一个延迟线组成的信号延迟器。

2. 延迟后的信号与一组权重系数进行相乘。

3. 将相乘的结果进行加和得到输出信号。

FIR滤波器的特点是通过改变权重系数来改变滤波器的频率响应。

不同的权重系数可以实现低通滤波、高通滤波、带通滤波等不同的滤波效果。

设计方法FIR滤波器的设计主要有以下几种方法：窗函数法窗函数法是一种常用简单而直观的设计方法。

该方法通过选择一个窗函数，并将其与理想滤波器的频率响应进行卷积，得到FIR滤波器的频率响应。

常用的窗函数包括矩形窗、汉宁窗、哈密顿窗等。

不同的窗函数具有不同的特性，在设计滤波器时需要根据要求来选择合适的窗函数。

频率抽样法频率抽样法是一种基于频率抽样定理的设计方法。

该方法首先将所需的频率响应通过插值得到一个连续的函数，然后对该函数进行逆傅里叶变换，得到离散的权重系数。

频率抽样法的优点是可以设计出具有较小幅频纹波的滤波器，但需要进行频率上和频率下的补偿处理。

最优化方法最优化方法是一种基于优化理论的设计方法。

该方法通过优化某个性能指标来得到最优的滤波器权重系数。

常用的最优化方法包括Least Mean Square（LMS）法、Least Square（LS）法、Parks-McClellan法等。

这些方法可以根据设计要求，如通带波纹、阻带衰减等来得到最优的滤波器设计。

实现与应用FIR数字滤波器的实现可以通过硬件和软件两种方式。

硬件实现在硬件实现中，可以利用专门的FPGA（Field-Programmable Gate Array）等数字集成电路来实现FIR滤波器。

实验四FIR数字滤波器的设计
FIR数字滤波器也称作有限脉冲响应数字滤波器，是一种常见的数字滤波器设计方法。

在设计FIR数字滤波器时，需要确定滤波器的阶数、滤波器的类型（低通、高通、带通、带阻）以及滤波器的参数（截止频率、通带波纹、阻带衰减、过渡带宽等）。

下面是FIR数字滤波器的设计步骤：
1.确定滤波器的阶数。

阶数决定了滤波器的复杂度，一般情况下，阶数越高，滤波器的性能越好，但计算量也越大。

阶数的选择需要根据实际应用来进行权衡。

2.确定滤波器的类型。

根据实际需求，选择低通、高通、带通或带阻滤波器。

低通滤波器用于去除高频噪声，高通滤波器用于去除低频噪声，带通滤波器用于保留一定范围内的频率信号，带阻滤波器用于去除一定范围内的频率信号。

3.确定滤波器的参数。

根据实际需求，确定滤波器的截止频率、通带波纹、阻带衰减和过渡带宽等参数。

这些参数决定了滤波器的性能。

4.设计滤波器的频率响应。

使用窗函数、最小二乘法等方法，根据滤波器的参数来设计滤波器的频率响应。

5.将频率响应转换为滤波器的系数。

根据设计的频率响应，使用逆快速傅里叶变换（IFFT）等方法将频率响应转换为滤波器的系数。

6.实现滤波器。

将滤波器的系数应用到数字信号中，实现滤波操作。

7.优化滤波器性能。

根据需要，可以对滤波器进行进一步优化，如调整滤波器的阶数、参数等，以达到较好的滤波效果。

以上是FIR数字滤波器的设计步骤，根据实际需求进行相应的调整，可以得到理想的滤波器。

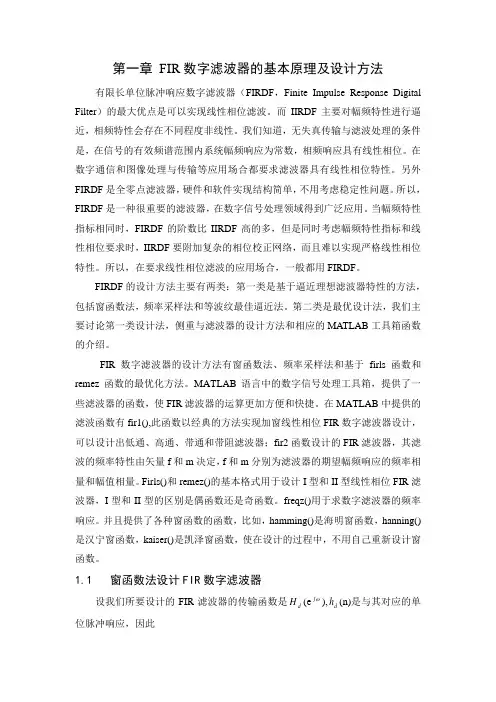

第一章 FIR 数字滤波器的基本原理及设计方法有限长单位脉冲响应数字滤波器（FIRDF ，Finite Impulse Response Digital Filter ）的最大优点是可以实现线性相位滤波。

而IIRDF 主要对幅频特性进行逼近，相频特性会存在不同程度非线性。

我们知道，无失真传输与滤波处理的条件是，在信号的有效频谱范围内系统幅频响应为常数，相频响应具有线性相位。

在数字通信和图像处理与传输等应用场合都要求滤波器具有线性相位特性。

另外FIRDF 是全零点滤波器，硬件和软件实现结构简单，不用考虑稳定性问题。

所以，FIRDF 是一种很重要的滤波器，在数字信号处理领域得到广泛应用。

当幅频特性指标相同时，FIRDF 的阶数比IIRDF 高的多，但是同时考虑幅频特性指标和线性相位要求时，IIRDF 要附加复杂的相位校正网络，而且难以实现严格线性相位特性。

所以，在要求线性相位滤波的应用场合，一般都用FIRDF 。

FIRDF 的设计方法主要有两类：第一类是基于逼近理想滤波器特性的方法，包括窗函数法，频率采样法和等波纹最佳逼近法。

第二类是最优设计法，我们主要讨论第一类设计法，侧重与滤波器的设计方法和相应的MATLAB 工具箱函数的介绍。

FIR 数字滤波器的设计方法有窗函数法、频率采样法和基于firls 函数和remez 函数的最优化方法。

MATLAB 语言中的数字信号处理工具箱，提供了一些滤波器的函数，使FIR 滤波器的运算更加方便和快捷。

在MATLAB 中提供的滤波函数有fir1(),此函数以经典的方法实现加窗线性相位FIR 数字滤波器设计，可以设计出低通、高通、带通和带阻滤波器；fir2函数设计的FIR 滤波器，其滤波的频率特性由矢量f 和m 决定，f 和m 分别为滤波器的期望幅频响应的频率相量和幅值相量。

Firls()和remez()的基本格式用于设计I 型和II 型线性相位FIR 滤波器，I 型和II 型的区别是偶函数还是奇函数。

fir设计步骤FIR设计步骤一、引言FIR（Finite Impulse Response）滤波器是一种常用的数字滤波器。

它具有线性相位响应和有限的脉冲响应特性，被广泛应用于信号处理领域。

本文将详细介绍FIR设计的步骤。

二、确定滤波器的规格要求在进行FIR设计之前，首先需要明确滤波器的规格要求，包括截止频率、通带增益、抗混叠要求等。

这些规格要求将直接影响到滤波器的设计参数和性能。

三、选择窗函数FIR设计中常用的窗函数有矩形窗、汉宁窗、汉明窗、布莱克曼窗等。

选择合适的窗函数可以平衡滤波器的主瓣宽度和副瓣衰减。

在选择窗函数时，需要考虑滤波器的性能要求和实际应用场景。

四、确定滤波器的阶数滤波器的阶数决定了其频率响应的陡峭程度。

一般来说，阶数越高，滤波器的性能越好，但计算复杂度也会增加。

根据规格要求和计算资源的考虑，确定合适的滤波器阶数。

五、计算理想频率响应根据滤波器的规格要求，可以计算出理想的频率响应。

理想频率响应是指在所需的通带增益和副瓣衰减要求下，滤波器在频域上的理想响应。

六、设计滤波器的频率响应通过选择合适的窗函数，可以将理想频率响应转换为实际的频率响应。

窗函数的作用是在频域上对理想频率响应进行加权，以实现对滤波器性能的调节。

七、计算滤波器的时域响应通过对设计的频率响应进行反变换，可以得到滤波器的时域响应。

时域响应是指滤波器的脉冲响应，即滤波器对单位脉冲输入的响应。

八、优化滤波器的性能设计完成后，可以对滤波器的性能进行优化。

常见的优化方法包括增加滤波器的阶数、调整窗函数的参数、改变滤波器的截止频率等。

通过优化，可以进一步改善滤波器的性能。

九、验证滤波器的性能设计完成后，需要对滤波器的性能进行验证。

可以通过模拟仿真或实际测试来验证滤波器的频率响应、时域响应、抗混叠性能等。

如果发现性能不符合要求，可以返回上一步进行调整和优化。

十、总结本文介绍了FIR设计的步骤，包括确定规格要求、选择窗函数、确定滤波器阶数、计算理想频率响应、设计频率响应、计算时域响应、优化性能和验证性能等。

FIR(Finite Impulse Response)滤波器：有限长单位冲激响应滤波器，又称为非递归型滤波器，是数字信号处理系统中最基本的元件，它可以在保证任意幅频特性的同时具有严格的线性相频特性，同时其单位抽样响应是有限长的，因而滤波器是稳定的系统。

因此，FIR滤波器在通信、图像处理、模式识别等领域都有着广泛的应用。

工作原理编辑FIR滤波器工作原理[1]在进入FIR滤波器前，首先要将信号通过A/D器件进行模数转换，把模拟信号转化为数字信号；为了使信号处理能够不发生失真，信号的采样速度必须满足奈奎斯特定理，一般取信号频率上限的4-5倍做为采样频率；一般可用速度较高的逐次逼进式A/D转换器，不论采用乘累加方法还是分布式算法设计FIR滤波器，滤波器输出的数据都是一串序列，要使它能直观地反应出来，还需经过数模转换，因此由FPGA构成的FIR滤波器的输出须外接D/A模块。

FPGA有着规整的内部逻辑阵列和丰富的连线资源，特别适合于数字信号处理任务，相对于串行运算为主导的通用DSP芯片来说，其并行性和可扩展性更好，利用FPGA乘累加的快速算法，可以设计出高速的FIR数字滤波器。

特点编辑有限长单位冲激响应（FIR）滤波器有以下特点：(1) 系统的单位冲激响应h (n)在有限个n值处不为零(2) 系统函数H(z)在|z|>0处收敛，极点全部在z = 0处（因果系统）(3) 结构上主要是非递归结构，没有输出到输入的反馈，但有些结构中（例如频率抽样结构）也包含有反馈的递归部分。

设FIR 滤波器的单位冲激响应h (n)为一个N 点序列，0 ≤ n ≤N —1，则滤波器的系统函数为H(z)=∑h(n)*z^-n就是说，它有（N —1）阶极点在z = 0处，有（N —1）个零点位于有限z 平面的任何位置。

数字滤波器概述（见手抄笔记）补充所谓数字滤波器，是指输入输出均为数字信号，通过一定的运算关系，改变输入信号中所含频率成分的相对比例，或则滤除某些频率成分的器件[3]。

第一章 FIR 数字滤波器的基本原理及设计方法有限长单位脉冲响应数字滤波器（FIRDF ，Finite Impulse Response Digital Filter ）的最大优点是可以实现线性相位滤波。

而IIRDF 主要对幅频特性进行逼近，相频特性会存在不同程度非线性。

我们知道，无失真传输与滤波处理的条件是，在信号的有效频谱范围内系统幅频响应为常数，相频响应具有线性相位。

在数字通信和图像处理与传输等应用场合都要求滤波器具有线性相位特性。

另外FIRDF 是全零点滤波器，硬件和软件实现结构简单，不用考虑稳定性问题。

所以，FIRDF 是一种很重要的滤波器，在数字信号处理领域得到广泛应用。

当幅频特性指标相同时，FIRDF 的阶数比IIRDF 高的多，但是同时考虑幅频特性指标和线性相位要求时，IIRDF 要附加复杂的相位校正网络，而且难以实现严格线性相位特性。

所以，在要求线性相位滤波的应用场合，一般都用FIRDF 。

FIRDF 的设计方法主要有两类：第一类是基于逼近理想滤波器特性的方法，包括窗函数法，频率采样法和等波纹最佳逼近法。

第二类是最优设计法，我们主要讨论第一类设计法，侧重与滤波器的设计方法和相应的MATLAB 工具箱函数的介绍。

FIR 数字滤波器的设计方法有窗函数法、频率采样法和基于firls 函数和remez 函数的最优化方法。

MATLAB 语言中的数字信号处理工具箱，提供了一些滤波器的函数，使FIR 滤波器的运算更加方便和快捷。

在MATLAB 中提供的滤波函数有fir1(),此函数以经典的方法实现加窗线性相位FIR 数字滤波器设计，可以设计出低通、高通、带通和带阻滤波器；fir2函数设计的FIR 滤波器，其滤波的频率特性由矢量f 和m 决定，f 和m 分别为滤波器的期望幅频响应的频率相量和幅值相量。

Firls()和remez()的基本格式用于设计I 型和II 型线性相位FIR 滤波器，I 型和II 型的区别是偶函数还是奇函数。

fir数字滤波器的设计与实现一、引言数字滤波器是数字信号处理中的重要组成部分，它可以用于去除信号中的噪声，平滑信号等。

其中，fir数字滤波器是一种常见的数字滤波器。

本文将介绍fir数字滤波器的设计与实现。

二、fir数字滤波器概述fir数字滤波器是一种线性相位、有限脉冲响应（FIR）的数字滤波器。

它通过一系列加权系数对输入信号进行卷积运算，从而实现对信号的过滤。

fir数字滤波器具有以下特点：1. 稳定性好：由于其有限脉冲响应特性，使得其稳定性优于IIR（无限脉冲响应）数字滤波器。

2. 线性相位：fir数字滤波器在频域上具有线性相位特性，因此可以保持输入信号中各频率分量之间的相对时延不变。

3. 设计灵活：fir数字滤波器可以通过改变加权系数来实现不同的频率响应和截止频率。

三、fir数字滤波器设计步骤1. 确定需求：首先需要确定所需的频率响应和截止频率等参数。

2. 选择窗函数：根据需求选择合适的窗函数，常用的有矩形窗、汉明窗、布莱克曼窗等。

3. 计算滤波器系数：利用所选窗函数计算出fir数字滤波器的加权系数。

常见的计算方法有频率采样法、最小二乘法等。

4. 实现滤波器：将计算得到的加权系数应用于fir数字滤波器中，实现对信号的过滤。

四、fir数字滤波器实现方法1. 直接形式：直接将计算得到的加权系数应用于fir数字滤波器中，实现对信号的过滤。

该方法简单易懂，但是需要大量运算，不适合处理较长的信号序列。

2. 快速卷积形式：利用快速傅里叶变换（FFT）来加速卷积运算。

该方法可以大大减少计算量，适合处理较长的信号序列。

五、fir数字滤波器应用案例1. 语音处理：fir数字滤波器可以用于去除语音信号中的噪声和杂音，提高语音质量。

2. 图像处理：fir数字滤波器可以用于图像去噪和平滑处理，提高图像质量。

3. 生物医学信号处理：fir数字滤波器可以用于生物医学信号的滤波和特征提取，如心电信号、脑电信号等。

六、总结fir数字滤波器是一种常见的数字滤波器，具有稳定性好、线性相位和设计灵活等优点。
