负载牵引的基础知识

负载牵引的基础知识负载牵引，百度百科的解释是酱紫滴：负载牵引方法可以通过不断调节输入和输出端的阻抗，找到让有源器件输出功率最大的输入、输出匹配阻抗。

同理也可以得到让功率管效率最高的匹配阻抗。

这种方法可以准确地测量出器件在大信号条件下的最优性能，反映出器件输入、输出阻抗随频率和输入功率变化的特性，为器件和电路的设计优化提供了坚实的基础。

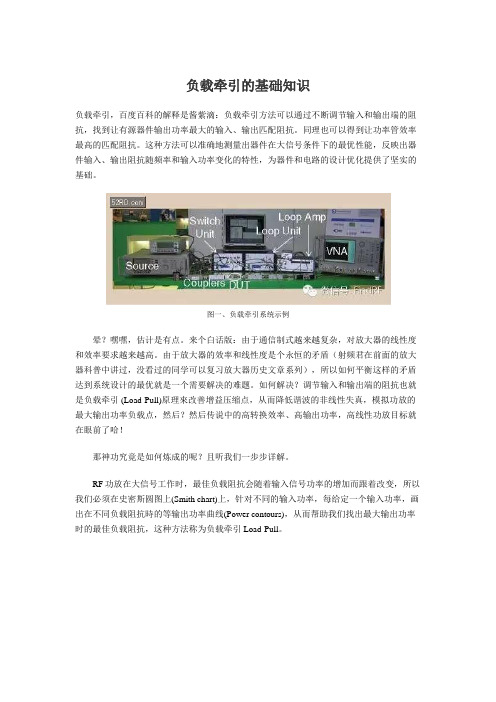

图一、负载牵引系统示例晕？嘿嘿，估计是有点。

来个白话版：由于通信制式越来越复杂，对放大器的线性度和效率要求越来越高。

由于放大器的效率和线性度是个永恒的矛盾（射频君在前面的放大器科普中讲过，没看过的同学可以复习放大器历史文章系列），所以如何平衡这样的矛盾达到系统设计的最优就是一个需要解决的难题。

如何解决？调节输入和输出端的阻抗也就是负载牵引 (Load-Pull)原理來改善增益压缩点，从而降低谐波的非线性失真，模拟功放的最大输出功率负载点，然后？然后传说中的高转换效率、高输出功率，高线性功放目标就在眼前了哈！那神功究竟是如何炼成的呢？且听我们一步步详解。

RF功放在大信号工作时，最佳负载阻抗会随着输入信号功率的增加而跟着改变，所以我们必须在史密斯圆图上(Smith chart)上，针对不同的输入功率，每给定一个输入功率，画出在不同负载阻抗時的等输出功率曲线(Power contours)，从而帮助我们找出最大输出功率时的最佳负载阻抗，这种方法称为负载牵引Load-Pull。

以典型的晶体管设计为例，首先大家会如何来做阻抗匹配？当然是借助传说中的ADS 等仿真工具。

由于晶体管工作在接近饱和区和线性区交界时，它的AC Load Line会随着输入信号的增加而改变，尤其S21参数会随着输入信号的增加而变小，因此转换功率增益会因为晶体管工作在饱和区被压缩（传说中的功率压缩的概念由此得来）。

因此，原来的晶体管在小信号状态下，输入/输出端都是设计在共轭匹配的。

增益最大化的情况下，如果一旦晶体管位于饱和区工作的时候，输出功率的最佳负载阻抗匹配点就会变动，所以晶体管就无法得到最大的功率输出。

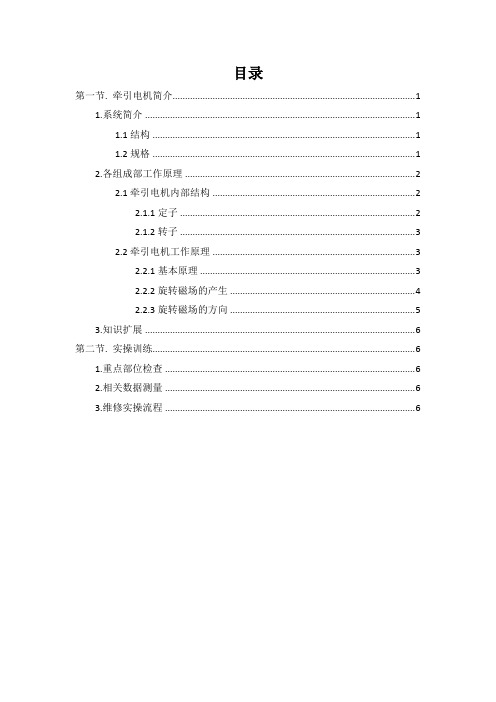

目录第一节. 牵引电机简介 (1)1.系统简介 (1)1.1结构 (1)1.2规格 (1)2.各组成部工作原理 (2)2.1牵引电机内部结构 (2)2.1.1定子 (2)2.1.2转子 (3)2.2牵引电机工作原理 (3)2.2.1基本原理 (3)2.2.2旋转磁场的产生 (4)2.2.3旋转磁场的方向 (5)3.知识扩展 (6)第二节. 实操训练 (6)1.重点部位检查 (6)2.相关数据测量 (6)3.维修实操流程 (6)牵引电机第一节. 牵引电机简介1.系统简介牵引电机为三相四线制鼠笼式电动机。

每两台电机分别横向安装于同一转向架的两轴上。

牵引电机说明如下：1.1结构牵引电动机能承受雨、雪、风、沙的侵袭并安全运行。

定子、转子铁芯的导磁叠片采用高导磁率、低损耗的冷轧电工钢片冲制。

转子转轴用适当强度的优质合金钢加工而成。

定子绕组及其引线采取能防霉、防虫、防啮齿类动物和其它有害动物的有效措施。

轴承的密封和润滑在类似的牵引电动机上经过长期运行考核证明是良好的系统。

轴承盖上的加油嘴能方便地加入油脂，轴承采用优质润滑脂进行润滑。

带有轴温自动检测功能。

牵引电动机采用自通风空气冷却方式。

具有良好的空气滤尘功能。

进风口处安装风阻小、防护和滤尘效率高的防护网和滤尘器。

滤尘器的结构设计便于清洗。

1.2规格●一小时额定值180kW-550V-240A●绝缘等级200●最大运行转速2355rpm（大约）●轮径φ840mm（新轮）φ805mm（半磨损）φ770mm（全磨损）齿轮传动比131/17=7.712.各组成部工作原理2.1牵引电机内部结构三相异步电动机的两个基本组成部分为定子（固定部分）和转子（旋转部分）。

此外还有端盖、风扇等附属部分，如图1所示。

图1三相电动机的结构示意图2.1.1定子三相异步电动机的定子由三部分组成：2.1.2转子三相异步电动机的转子由三部分组成：2.2牵引电机工作原理2.2.1基本原理为了说明三相异步电动机的工作原理，我们做如下演示实验，如图2所示。

谐波阻抗负载牵引
负载牵引是一种测量技术，其中被测件的负载阻抗在基波频率f0或任何谐波频率（主要是2f0、3f0）上呈现。

在大信号工作时，最佳负载阻抗会随着输入信号功率的增加而变化。

因此，必须在史密斯圆图上针对不同的输入功率，每给定一个输入功率，画出在不同负载阻抗时的等输出功率曲线，从而找出最大输出功率时的最佳负载阻抗。

这种方法称为负载牵引。

负载牵引系统可以测量射频微波器件及功率芯片在不同源阻抗及负载阻抗下的各种工作参数。

负载牵引在无线通信、雷达和电子战等领域中具有广泛应用。

在这些领域中，系统性能通常受到发射机和接收机之间阻抗匹配程度的影响。

通过使用负载牵引技术，可以精确测量和确定最佳的阻抗匹配，以提高系统的效率和性能。

在实施负载牵引时，通常需要使用网络分析仪来测量被测件的阻抗。

网络分析仪可以测量被测件的反射系数和传输系数，从而得到被测件的阻抗。

通过改变被测件的负载阻抗，可以观察其对系统性能的影响，并找到最佳的负载阻抗。

除了测量阻抗之外，负载牵引还可以用于测试和优化其他电子器件的性能。

例如，通过改变射频功率放大器的负载阻抗，可以观察其对增益、效率和失真等性能的影响，并找到最佳的负载阻抗。

此外，负载牵引还可以用于测试和优化数字信号处理器的性能，以优化其信号处理能力和功耗。

总之，负载牵引是一种重要的测量技术，可以用于优化电子器件的性能和提高系统的效率。

随着无线通信和雷达等领域的不断发展，负载牵引技术将继续发挥重要作用。

负载牵引技术在功率放大器设计中是一种重要的技术手段，它主要用于评估放大器对预期负载的功率放大能力。

这种技术的主要步骤包括：
1. 明确预期负载：这是负载牵引技术的第一步，你需要明确你想要测试的功率放大器对哪种类型负载的放大能力，例如，纯电阻负载、感性负载，还是容性负载。

2. 制定测试方案：根据预期负载的类型，设计合适的测试方案。

这可能包括选择适当的测试设备、设置测试参数、确定测试步骤等。

3. 实施测试：按照制定的测试方案，进行实际的测试操作。

在测试过程中，你需要记录并分析测试数据，以评估功率放大器的性能。

4. 结果评估：根据测试数据，评估功率放大器对预期负载的放大能力。

如果测试结果满足设计要求，那么你就完成了负载牵引。

如果结果不符合预期，你可能需要进一步优化设计，或者重新选择预期负载。

这种技术对于优化功率放大器的性能，确保其在各种实际应用中的表现，具有重要的指导意义。

在设计过程中，你可能还需要考虑其他因素，如电路设计、散热设计、电源管理、抗干扰能力等。

ADS中负载牵引的一些心得加入ADS群半年多来，不时在群里面碰到有人问做负载牵引时出现的不收敛问题，虽然自己也自告奋勇的出来聊几句，奈何自己的文采有限，无法说清楚这个问题。

其实我自己半年前也曾为此问题困扰一个星期之久，幸好有群里面的流星和羽纤二位大哥的指点，二位大哥对我在ADS操作和射频微波功放方面的困惑进行了无私的指点，加快了我完成了雷达发射机的研制进程，对此我深表感谢。

前些时候，群里面部分同样如我半年前一样在负载牵引上遇到困惑的人邀请我写一个实例，用这个实例来说明如何解决负载牵引中碰到的不收敛问题，由于这几天我刚接手了另外两个雷达发射机的研制项目，一直没有抽出足够的时间来写，今天有时间就做个注解，写得不好，不要介意，但愿本文档对一些刚入门的新手在碰到负载牵引时出现的不收敛问题能提供一些帮助。

下面我以freescale的新一代功放管MRF6V2300作为例子来说明负载牵引问题。

MRF6V2300是freescale推出的新一代功放管，CW输出功率为300W，额定漏工作电压为50V，工作频率为10-600MHz，价格仅500元一只，是米波雷达和广播电视发射机的廉价实用管子。

其DATASHEET上提供了三个典型的频率点的输入和输出阻抗：27MHz，220MHz，450MHz。

参考静态偏置电压典型值为2.6V时，其静态偏置电流典型值是900mA，因为比较容易，这里面我不作静态电流的仿真了，直接采用静态偏置电压2.6V（ADS 仿真结果是919mA）。

先仿真频点f1=27MHz，datasheet上显示其输出负载Z load=3.50+j*0.19。

我们打开ADS，新建一个空白原理图，在其工具栏的DesignGuide上点击下拉菜单中选择Amplifier点1-Tone Nonlinear Simulations展开，选择Load-Pull-PAE,Output Power Contours然后点击OK按钮就行了，出来如图1-1所示的原始原理图和图1-2所示的原始仿真图：图1-1 Load-Pull 原始原理图图1-2 Load-Pull 原始仿真图对图1-1，我们首先更换管子成我们要测试的MRF6V2300N，把两个图标都换上，然后输入功率Pavs改成20dBm，频率RF freq改成27MHz，漏电压Vhigh 改成50，栅压（偏置电压）改成2.6，其它都不变，如图1-3所示：图1-3 更换成MRF2300N后的原理图这里面输入功率之所以选择20dBm是因为在这么的频率，其输入输出阻抗都比较大，其增益很高，稍微大点其输出就饱和了，有可能会导致不收敛，不利于以后的调整，接着点仿真按钮，结果如图1-4所示：图1-4 换成MRF6V2300N后的仿真图从图1-4可以看到，在输入为20dBm的情况下，其输出已经达到了53.79dBm了，这离其典型输出功率300W（54.7dBm）已经很接近，但我们从图1-4的左下角的坐标图中看到其功率圆和效率圆的圆心都没有显示出来，对图1-4左下角的坐标图局部放大如图1-5所示：图1-5 左下角坐标图局部放大图从图1-5中，我们可以看出，其功率圆和效率圆的圆心在图的正左方，我们重新设定图1-1中原始图的圆心，我们大胆猜测其圆心s11_center为-0.75+j*0.0，半径s11_rho为0.2，并将采样点数改为500，如图1-6所示：图1-6 重新设置圆心和采样点数为何半径要设置成0.2呢？而不是0.3或者更大呢？大点不是好吗？半径大点能把所有可能的情况都仿真进去，何乐而不为呢？不行！因为要撑破的！一个原则是你仿真的范围不能超过1！也就是你坐标圆的圆心加半径不能超过1！为保险起见，二者之和最大为0.99！2+（0.0）2]0.5+0.2≤0.99,个人喜欢两者之和为0.99，因为某些也就是说[（-0.75）管子输出功率很大，其输入输出阻抗很小，不到0.99功率圆和效率圆可能没出来！如本例，如果半径是0.3的话，就不收敛了！为何采样点数为500？这个···那个···纯属个人喜好，如果你喜好，你也可以改成1000，不过这样你的电脑反应速度就慢了，电脑差点，单核的话可能要花好几分钟时间。
