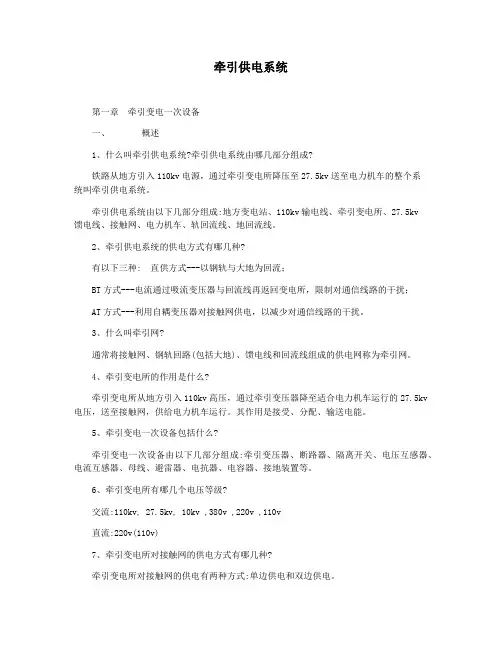

牵引供电系统第一章牵引变电一次设备一、概述1、什么叫牵引供电系统?牵引供电系统由哪几部分组成?铁路从地方引入110kv电源，通过牵引变电所降压至27.5kv送至电力机车的整个系统叫牵引供电系统。

牵引供电系统由以下几部分组成:地方变电站、110kv输电线、牵引变电所、27.5kv馈电线、接触网、电力机车、轨回流线、地回流线。

2、牵引供电系统的供电方式有哪几种?有以下三种: 直供方式---以钢轨与大地为回流；BT方式---电流通过吸流变压器与回流线再返回变电所，限制对通信线路的干扰；AT方式---利用自耦变压器对接触网供电，以减少对通信线路的干扰。

3、什么叫牵引网?通常将接触网、钢轨回路(包括大地)、馈电线和回流线组成的供电网称为牵引网。

4、牵引变电所的作用是什么?牵引变电所从地方引入110kv高压，通过牵引变压器降至适合电力机车运行的27.5kv 电压，送至接触网，供给电力机车运行。

其作用是接受、分配、输送电能。

5、牵引变电一次设备包括什么?牵引变电一次设备由以下几部分组成:牵引变压器、断路器、隔离开关、电压互感器、电流互感器、母线、避雷器、电抗器、电容器、接地装置等。

6、牵引变电所有哪几个电压等级?交流:110kv, 27.5kv, 10kv ,380v ,220v ,110v直流:220v(110v)7、牵引变电所对接触网的供电方式有哪几种?牵引变电所对接触网的供电有两种方式:单边供电和双边供电。

接触网通常在相邻两牵引变电所的中央断开，将两牵引变电所间两个供电臂的接触网分为两个供电分区。

每以供电分区的接触网只能从一端的牵引变电所获得电能，称为单边供电。

如果在中央断开处设开关设备时可将两供电分区连通，此处称为分区亭。

将分区亭的断路器闭合，则相邻牵引变电所间的两个接触网供电分区可同时从两变电所获得电能，此方式称为双边供电。

8、牵引变电所一次接线方式有哪几种?牵引变电所一次接线主要有桥式接线和双T型接线两种。

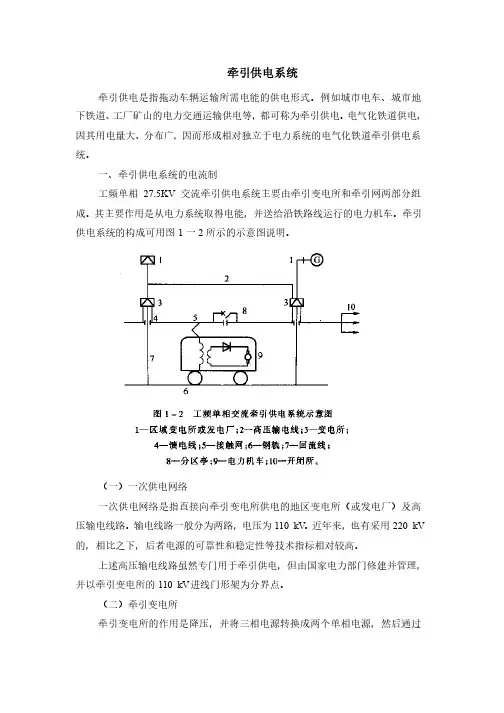

牵引供电系统牵引供电是指拖动车辆运输所需电能的供电形式。

例如城市电车、城市地下铁道、工厂矿山的电力交通运输供电等，都可称为牵引供电。

电气化铁道供电，因其用电量大、分布广，因而形成相对独立于电力系统的电气化铁道牵引供电系统。

统。

一、牵引供电系统的电流制一、牵引供电系统的电流制工频单相27.5KV 交流牵引供电系统主要由牵引变电所和牵引网两部分组成。

成。

其主要作用是从电力系统取得电能，其主要作用是从电力系统取得电能，其主要作用是从电力系统取得电能，并送给沿铁路线运行的电力机车。

并送给沿铁路线运行的电力机车。

并送给沿铁路线运行的电力机车。

牵引牵引供电系统的构成可用图1一2所示的示意图说明。

所示的示意图说明。

（一）一次供电网络（一）一次供电网络 一次供电网络是指直接向牵引变电所供电的地区变电所（或发电厂）及高压输电线路。

输电线路一般分为两路，电压为110 kV 。

近年来，也有采用220 kV 的，相比之下，后者电源的可靠性和稳定性等技术指标相对较高。

上述高压输电线路虽然专门用于牵引供电，上述高压输电线路虽然专门用于牵引供电，但由国家电力部门修建并管理，但由国家电力部门修建并管理，并以牵引变电所的110 kV 进线门形架为分界点。

进线门形架为分界点。

（二）牵引变电所（二）牵引变电所牵引变电所的作用是降压，并将三相电源转换成两个单相电源，然后通过馈电线分别供电给牵引变电所两侧的接触网。

（三）牵引网（三）牵引网牵引网是由馈电线、接触网、钢轨、回流线组成的双导线供电系统。

馈电线是连接牵引变电所母线和接触网的架空铝绞线。

馈电线除直接送电给接触网外，还要送电给附近车站，机务折返段，开闭所等，所以馈电线的数目较多，距离也可能较长。

较多，距离也可能较长。

流过电力机车的负荷电流经钢轨和回流线回到牵引变电所回流箱。

由于钢轨对地并非绝缘，所以部分电流沿大地流回到牵引变电所，形成地中电流。

（四）分区亭（四）分区亭为了增加供电的灵活性，提高运行的可靠性，在两个相邻牵引变电所供电的接触网区段通常加设分区亭，分区亭的作用是：(1)可以使相邻两供电区段实行并联供电或分开供电，也可使复线区段的上、下行实行并联或分开供电。

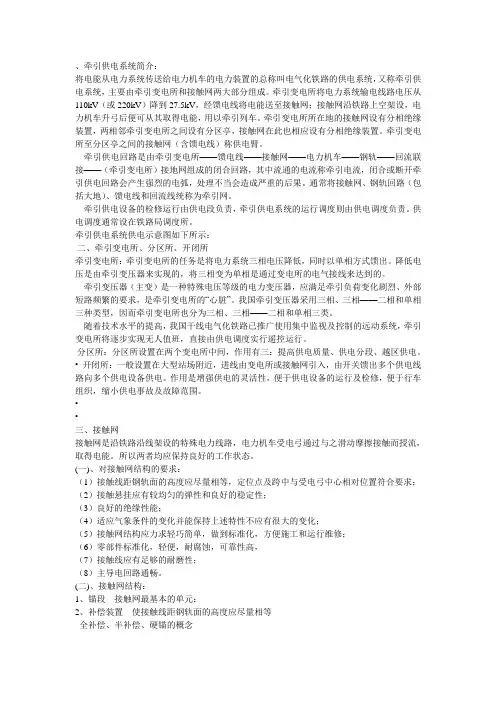

、牵引供电系统简介：将电能从电力系统传送给电力机车的电力装置的总称叫电气化铁路的供电系统，又称牵引供电系统，主要由牵引变电所和接触网两大部分组成。

牵引变电所将电力系统输电线路电压从110kV（或220kV）降到27.5kV，经馈电线将电能送至接触网；接触网沿铁路上空架设，电力机车升弓后便可从其取得电能，用以牵引列车。

牵引变电所所在地的接触网设有分相绝缘装置，两相邻牵引变电所之间设有分区亭，接触网在此也相应设有分相绝缘装置。

牵引变电所至分区亭之间的接触网（含馈电线）称供电臂。

牵引供电回路是由牵引变电所——馈电线——接触网——电力机车——钢轨——回流联接——（牵引变电所）接地网组成的闭合回路，其中流通的电流称牵引电流，闭合或断开牵引供电回路会产生强烈的电弧，处理不当会造成严重的后果。

通常将接触网、钢轨回路（包括大地）、馈电线和回流线统称为牵引网。

牵引供电设备的检修运行由供电段负责，牵引供电系统的运行调度则由供电调度负责。

供电调度通常设在铁路局调度所。

牵引供电系统供电示意图如下所示：二、牵引变电所、分区所、开闭所牵引变电所：牵引变电所的任务是将电力系统三相电压降低，同时以单相方式馈出。

降低电压是由牵引变压器来实现的，将三相变为单相是通过变电所的电气接线来达到的。

牵引变压器（主变）是一种特殊电压等级的电力变压器，应满足牵引负荷变化剧烈、外部短路频繁的要求，是牵引变电所的“心脏”。

我国牵引变压器采用三相、三相——二相和单相三种类型，因而牵引变电所也分为三相、三相——二相和单相三类。

随着技术水平的提高，我国干线电气化铁路已推广使用集中监视及控制的远动系统，牵引变电所将逐步实现无人值班，直接由供电调度实行遥控运行。

分区所：分区所设置在两个变电所中间，作用有三：提高供电质量、供电分段、越区供电。

• 开闭所：一般设置在大型站场附近，进线由变电所或接触网引入，由开关馈出多个供电线路向多个供电设备供电。

作用是增强供电的灵活性，便于供电设备的运行及检修，便于行车组织，缩小供电事故及故障范围。

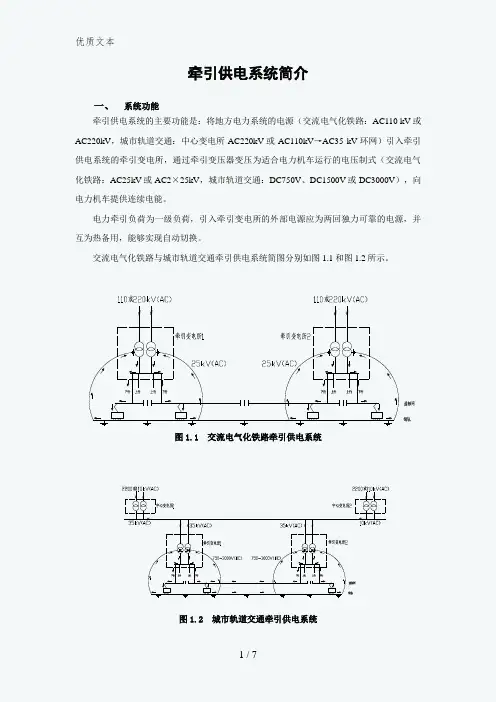

牵引供电系统简介一、系统功能牵引供电系统的主要功能是：将地方电力系统的电源（交流电气化铁路：AC110 kV或AC220kV，城市轨道交通：中心变电所AC220kV或AC110kV→AC35 kV环网）引入牵引供电系统的牵引变电所，通过牵引变压器变压为适合电力机车运行的电压制式（交流电气化铁路：AC25kV或AC2×25kV，城市轨道交通：DC750V、DC1500V或DC3000V），向电力机车提供连续电能。

电力牵引负荷为一级负荷，引入牵引变电所的外部电源应为两回独力可靠的电源，并互为热备用，能够实现自动切换。

交流电气化铁路与城市轨道交通牵引供电系统简图分别如图1.1和图1.2所示。

图1.1 交流电气化铁路牵引供电系统图1.2 城市轨道交通牵引供电系统二、牵引网供电方式1.交流电气化铁路交流电气化铁路牵引网供电方式大体上可分为三种：直接供电方式（包括带回流线的直接供电方式）、BT供电方式和AT供电方式。

（1）直接供电方式直接供电方式又可分为不带回流线直接供电方式(图 2.1)和带回流线的直接供电方式(图2.2)两种。

图2.1 不带回流线的直接供电方式图2.2 带回流线的直接供电方式不带回流线的直接供电方式在我国早期的电气化铁路中采用，机车电流完全通过钢轨和大地流回牵引变电所，牵引网本身不具备防干扰功能。

在接地方面，每根支柱需单独接地（设接地极或通过火花间隙），或者通过架空地线实现集中接地（架空地线不与信号扼流圈中性点连接）。

带回流线的直接供电方式，机车电流一部分通过钢轨和大地流回牵引变电所（约70%），其余通过回流线流回牵引变电所（约30%）。

由于流经接触网的电流和流经回流线的电流虽然大小不等，单方向相反，且安装高度比较接近，两者对铁路沿线通讯设施的电磁干扰影响趋于抵消，因此牵引网本身具备防干扰功能。

在接地方面，接触网支柱通过回流线实现集中接地，回流线每隔一个闭塞分区通过吸上线（铝芯或铜芯电缆，常用VLV-70和2xVLV-150）与信号扼流圈中性点连接（吸上线间距3～4km）。

牵引供电系统牵引供电系统是指为电气牵引车辆在运行过程中提供电力的系统。

牵引供电系统的设计和运行是交通运输的重要组成部分，特别是电气化铁路、电气胶轮车和电气地铁等交通工具的运营。

本文将讨论牵引供电系统的基本结构、工作原理和常见故障及解决方案。

基本结构牵引供电系统的基本结构包括两部分：接触网和接触网配电系统。

接触网是通过架空线路将电力输送到电气牵引车辆的触点上，而配电系统则负责将电能分配到接触网上的各个部分。

接触网通常由钢制上行线及钢制下行线组成，在两条线路之间悬挂的弹性线圈保持钢制上行线的张力，同时具有压在下行线上的力。

接触网配电系统由变电站、分段开关、隔离开关、牵引变压器和组合开关等组成。

变电站是牵引供电系统的核心设备，它将输送电压由高压变成适合电气牵引车辆的低电压。

分段开关用于分段，以便进行检修和维护工作。

隔离开关用于断开接触网和电气牵引车辆之间的电气连接。

牵引变压器是通过变压器将高压电能逐步变成电气牵引车辆所需的低电压。

组合开关用于控制配电系统的操作。

工作原理接触网通过上行线将高压电力输送到牵引变压器，在牵引变压器中将高压电能变成低电压电能，然后牵引变压器通过下行线将低电压电能输送到电气牵引车辆的触点上。

电气牵引车辆的牵引系统和辅助供电系统通过触点连接到接触网上，从而获取所需的电力。

在牵引供电系统的工作过程中，接触网将高压交流电输送到牵引变压器，通过牵引变压器将高压转换为低电压，供电给电气牵引车辆。

通过运用继电保护及其他电气保护设备，来保证接触网和牵引车辆之间的安全和稳定的电气连接。

常见故障及解决方案牵引供电系统因为工作原理的复杂性，有时候会出现不同的故障。

以下是常见的故障及解决方案：接触网脱落接触网脱落通常经常发生在高速运行中。

接触网脱落会导致接触网配电系统的保护装置动作，并给地面人员造成威胁。

对于接触网脱落的处理，一般有两种解决方案：第一种是通过调整钢制上行线张力来修复接触网的位置，第二种是通过使用特殊挂钩来吊起接触网，从而重新修复接触网的位置。
