电气化铁道牵引供电系统简介

、牵引供电系统简介：将电能从电力系统传送给电力机车的电力装置的总称叫电气化铁路的供电系统，又称牵引供电系统，主要由牵引变电所和接触网两大部分组成。

牵引变电所将电力系统输电线路电压从110kV（或220kV）降到27.5kV，经馈电线将电能送至接触网；接触网沿铁路上空架设，电力机车升弓后便可从其取得电能，用以牵引列车。

牵引变电所所在地的接触网设有分相绝缘装置，两相邻牵引变电所之间设有分区亭，接触网在此也相应设有分相绝缘装置。

牵引变电所至分区亭之间的接触网（含馈电线）称供电臂。

牵引供电回路是由牵引变电所——馈电线——接触网——电力机车——钢轨——回流联接——（牵引变电所）接地网组成的闭合回路，其中流通的电流称牵引电流，闭合或断开牵引供电回路会产生强烈的电弧，处理不当会造成严重的后果。

通常将接触网、钢轨回路（包括大地）、馈电线和回流线统称为牵引网。

牵引供电设备的检修运行由供电段负责，牵引供电系统的运行调度则由供电调度负责。

供电调度通常设在铁路局调度所。

牵引供电系统供电示意图如下所示：二、牵引变电所、分区所、开闭所牵引变电所：牵引变电所的任务是将电力系统三相电压降低，同时以单相方式馈出。

降低电压是由牵引变压器来实现的，将三相变为单相是通过变电所的电气接线来达到的。

牵引变压器（主变）是一种特殊电压等级的电力变压器，应满足牵引负荷变化剧烈、外部短路频繁的要求，是牵引变电所的“心脏”。

我国牵引变压器采用三相、三相——二相和单相三种类型，因而牵引变电所也分为三相、三相——二相和单相三类。

随着技术水平的提高，我国干线电气化铁路已推广使用集中监视及控制的远动系统，牵引变电所将逐步实现无人值班，直接由供电调度实行遥控运行。

分区所：分区所设置在两个变电所中间，作用有三：提高供电质量、供电分段、越区供电。

• 开闭所：一般设置在大型站场附近，进线由变电所或接触网引入，由开关馈出多个供电线路向多个供电设备供电。

作用是增强供电的灵活性，便于供电设备的运行及检修，便于行车组织，缩小供电事故及故障范围。

高速铁路牵引供电系统第一节电气化铁路的组成由于电力机车本身不带原动机，需要靠外部电力系统经过牵引供电装置供给其电能，故电气化铁路是由电力机车和牵引供电系统组成的。

牵引供电系统主要由牵引变电所和接触网两部分组成，所以人们又称电力机车、牵引变电所和接触网为电气化铁道的三大元件。

一、电力机车（一）工作原理电力机车靠其顶部升起的受电弓和接触网接触获取电能。

电力机车顶部都有受电弓，由司机控制其升降。

受电弓升起时，紧贴接触网线摩擦滑行，将电能引入机车，经机车主断路器到机车主变压器，主变压器降压后，经供电装置供给牵引电动机，牵引电动机通过传动机构使电力机车运行。

（二）组成部分电力机车由机械部分(包括车体和转向架)、电气部分和空气管路系统构成。

车体是电力机车的骨架，是由钢板和压型梁组焊成的复杂的空间结构，电力机车大部分机械及电气设备都安装在车体内，它也是机车乘务员的工作场所。

转向架是由牵引电机把电能转变成机械能，便电力机车沿轨道走行的机械装置。

它的上部支持着车体，它的下部轮对与铁路轨道接触。

电气部分包括机车主电路、辅助电路和控制电路形成的全部电气设备，在机车上占的比重最大，除安装在转向架中的牵引电机之外，其余均安装在车顶、车内、车下和司机室内。

空气管路系统主要执行机车空气制动功能，由空气压缩机、气阀柜、制动机和管路等组成（三）分类干线电力牵引中，按照供电电流制分为：直流制电力机车和交流制电力机车和多流制电力机车。

交流机车又分为单相低频电力机车(25Hz或16 2/3Hz)和单相工频(50Hz)电力机车。

单相工频电力机车，又可分为交--直传动电力机车和交—直—交传动电力机车。

二、牵引变电所牵引变电所的主要任务是将电力系统输送来的110kV三相交流电变换为27.5（或55）kV单相电，然后以单相供电方式经馈电线送至接触网上，电压变化由牵引变压器完成。

电力系统的三相交流电改变为单相，是通过牵引变压器的电气接线来实现的。

第一章牵引变电一次设备一、概述1、什么叫牵引供电系统?牵引供电系统由哪几部分组成?铁路从地方引入110kv电源，通过牵引变电所降压至27.5kv送至电力机车的整个系统叫牵引供电系统。

牵引供电系统由以下几部分组成:地方变电站、110kv输电线、牵引变电所、27.5kv 馈电线、接触网、电力机车、轨回流线、地回流线。

2、牵引供电系统的供电方式有哪几种?有以下三种: 直供方式---以钢轨与大地为回流；BT方式---电流通过吸流变压器与回流线再返回变电所，限制对通信线路的干扰；AT方式---利用自耦变压器对接触网供电，以减少对通信线路的干扰。

3、什么叫牵引网?通常将接触网、钢轨回路(包括大地)、馈电线和回流线组成的供电网称为牵引网。

4、牵引变电所的作用是什么?牵引变电所从地方引入110kv高压，通过牵引变压器降至适合电力机车运行的27.5kv电压，送至接触网，供给电力机车运行。

其作用是接受、分配、输送电能。

5、牵引变电一次设备包括什么?牵引变电一次设备由以下几部分组成:牵引变压器、断路器、隔离开关、电压互感器、电流互感器、母线、避雷器、电抗器、电容器、接地装置等。

6、牵引变电所有哪几个电压等级?交流:110kv, 27.5kv, 10kv ,380v ,220v ,110v直流:220v(110v)7、牵引变电所对接触网的供电方式有哪几种?牵引变电所对接触网的供电有两种方式:单边供电和双边供电。

接触网通常在相邻两牵引变电所的中央断开，将两牵引变电所间两个供电臂的接触网分为两个供电分区。

每以供电分区的接触网只能从一端的牵引变电所获得电能，称为单边供电。

如果在中央断开处设开关设备时可将两供电分区连通，此处称为分区亭。

将分区亭的断路器闭合，则相邻牵引变电所间的两个接触网供电分区可同时从两变电所获得电能，此方式称为双边供电。

8、牵引变电所一次接线方式有哪几种?牵引变电所一次接线主要有桥式接线和双T型接线两种。

(1)桥式接线:在通过式变电所中，有电力系统的穿过功率通过，桥断路器应经常处于闭合状态，这种接线称为桥式接线。

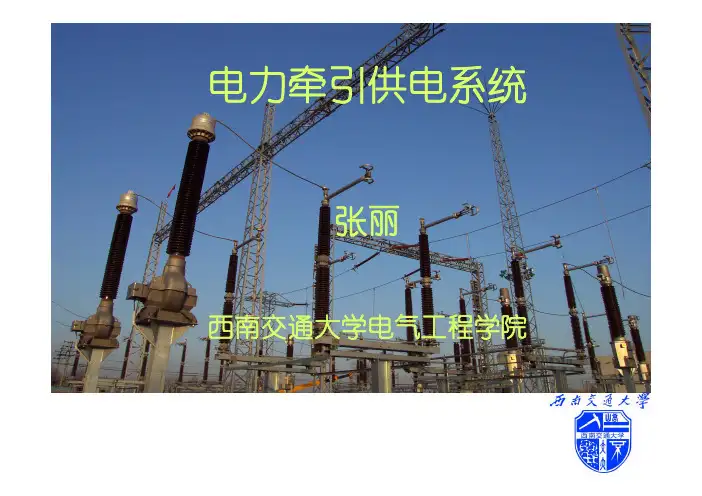

电力牵引供电系统张丽西南交通大学电气工程学院牵引网供电方式目前单相工频25kV牵引网供电方式主要有:直接供电方式(TR)BT(吸流变压器)供电方式带回流线的直接供电方式(TRNF)AT(自耦变压器)供电方式直接供电方式(TR)牵引电流通过电力机车后直接从钢轨或大地返回牵引变电所。

结构简单，投资最少，维护费用低。

在负荷电流较大的情况下，钢轨电位高；对弱电系统的电磁干扰较大BT(吸流变压器)供电方式在接触网和回流线中串接吸流变压器，让牵引电流通过电力机车后从回流线返回牵引变电所。

电磁兼容性能好，对周围环境影响小接触网中串接吸流变压器，牵引网阻抗增大，供电臂压降增大，牵引变电所的供电距离缩短带回流线的直接供电方式(TRNF)牵引电流通过电力机车后部分从回流线返回牵引变电所，部分从钢轨地返回。

兼有直接供电方式结构简单，投资和维修量小、供电可靠性高等优点相对直接供电方式，钢轨电位和对通信线路的干扰有所改善。

钢轨电位降低；牵引网阻抗降低，供电距离增长；对弱电系统的电磁干扰减小相对BT方式，结构简单，投资少，维护费用低；牵引网阻抗减小，供电距离增长AT(自耦变压器)供电方式牵引电流通过电力机车后部分从正馈线返回。

供电电压提高，更能适应大功率负荷的供电，功率输送能力强，供电距离远，可减少牵引变电所数量，减少电分相数目，机车通过分相中性段短时失电产生的速度和功率损失得到降低；有效降低对通讯线路的干扰; 。

AT供电方式接触网结构复杂，供变电设施较多，运营维护难度较大9高速铁路特点：具有行车速度高，机车功率大、取流大9BT方式牵引网单位阻抗高，功率输送能力较弱9直接供电方式在负荷电流较大的情况下，对通讯线路干扰大，钢轨电位高的缺点更为突出9技术上AT和带回流线直供方式均能满足300km/b及以上高速牵引。

两者相比，AT供电方式更能适应大功率负荷的供电，同时由于电分相数目的减少。

但AT供电方式接触网结构复杂，供变电设施较多，运营维护难度较大。

电气化铁路牵引供电系统根据全国铁路规划，我国计划到2020 年建成约1.2 万公里高速铁路，随着高速铁路的迅速发展，牵引供电系统已经成为电气化铁路的重要环节。

1、牵引供电系统我国牵引供电系统的主要有以下几方面：(1)供电方式及设备种类多样化，有直接供电方式、带回流线的直接供电方式、串联吸流变压器(BT) 供电方式、自耦变压器(AT) 供电方式，这些供电方式的技术和经济特性有较大的差异。

(2)牵引供电系统和电力机车在电气上是一个连续的整体，易于实现自动化和信息化管理。

(3)电力机车是单相移动性随机负荷，是一种负序源;(4)主要采用非线性整流器机车，可以看作一种谐波源，并从电力系统和牵引供电系统获取无功;牵引供电系统中存在的主要技术问题，包括牵引变压器供电能力的提高及增容、牵引网电压的调节、电力系统要求对谐波、负序、无功的治理等。

为解决这些技术问题，在设计和运行中需要对牵引供电系统进行深入研究，例如：对各种供电方式的结构、参数、性能的分析计算和优化；对变压器过负荷能力及对负荷平衡能力的研究；对谐波、负序、无功、电压损失、防干扰能力等进行系统地分析和综合治理研究等等。

可见，牵引供电系统总体技术要求为可靠性、可用性、可维护性、安全性、可持续性；可靠性，高标准冗余设计体系、高质量制造体系（设备）、严格施工标准体系，确保牵引供电系统的可靠性。

2、供电系统主要技术参数及要求供电系统是牵引供电的心脏，它包括供电能力、供电质量。

供电能力包括牵引网供电电压、载流能力和牵引变压器容量；供电质量包括电力系统电压波动、功率因数、谐波、负序。

2 ．1 牵引供电方式牵引供电系统供电方式目前我国基本采用以下两种方式：带回流线的直接供电方式（简称TRNF方式）和自耦变压器供电方式（简称AT方式）。

AT 供电方式优越性：1.环境电磁污染小，利于环保；2.供电能力大，末端电压高，提高铁路的运输能力；3.电分相少，利于动车组的高速运行；4.外部电源点需求少，工程费用投资低。
