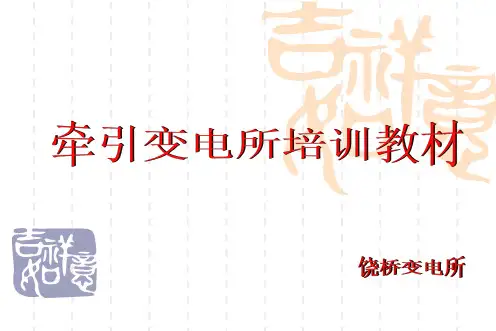

牵引变电所基础知识
- 格式:ppt
- 大小:7.56 MB
- 文档页数:105

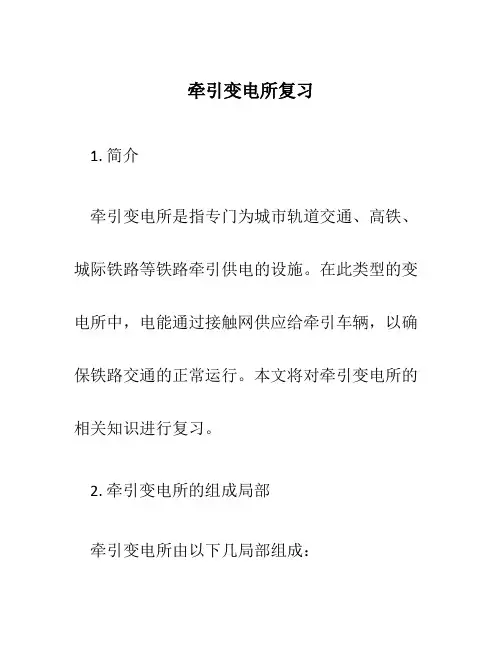

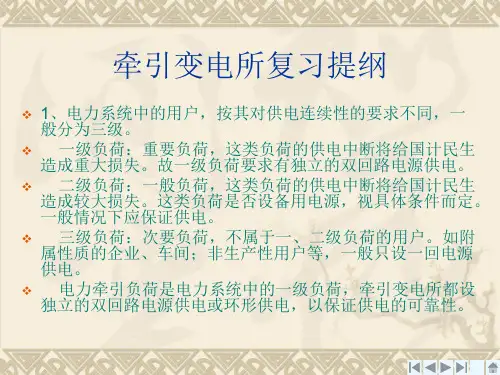

牵引变电所复习1. 简介牵引变电所是指专门为城市轨道交通、高铁、城际铁路等铁路牵引供电的设施。
在此类型的变电所中,电能通过接触网供应给牵引车辆,以确保铁路交通的正常运行。
本文将对牵引变电所的相关知识进行复习。
2. 牵引变电所的组成局部牵引变电所由以下几局部组成:变电设备是牵引变电所最重要的组成局部,它将输入交流电源的电能通过变压器、隔离开关、断路器等设备进行处理,以满足牵引车辆的需求。
在牵引变电所中,通常使用高压交流作为输入电源。
2.2 接触网接触网是将电能供应给牵引车辆的装置,主要由电缆、牵引线、各种支撑和固定装置组成。
它起到了接收、传输和供应电能的作用。
转换设备将高压交流电转换为牵引车辆需要的直流电,以确保电能能够准确、稳定地供应到牵引车辆上。
2.4 控制与保护设备控制与保护设备用于对牵引变电所的各个设备进行监控、控制和保护,以确保设备的平安运行。
这些设备包括自动控制系统、保护装置、测量与监控设备等。
3. 牵引变电所的工作原理牵引变电所的工作原理可以简单概括为以下几个步骤:1.输入交流电源。
牵引变电所通常使用高压交流电作为输入电源,通过变电设备进行处理。
2.变换电压。
通过变压器将高压交流电转换为适合牵引车辆的工作电压。
3.供电给接触网。
将变换后的电能通过接触网传输给牵引车辆。
4.转换为直流电。
在车辆上,通过转换设备将交流电转换为直流电,以满足牵引车辆的需求。
5.控制与保护。
使用控制与保护设备对牵引变电所的各个设备进行监控、控制和保护,确保设备的平安运行。
4. 牵引变电所的运行维护为确保牵引变电所的正常运行,需要进行定期的运行维护工作。
以下是一些常见的维护任务:4.1 设备巡检定期对牵引变电所的各个设备进行巡检,检查设备的运行状态、温度、绝缘等情况,及时发现并处理设备故障。
4.2 清洁工作定期清洁和维护接触网、牵引线路等设备,以确保设备外表的清洁和良好导电性。
4.3 检修与维护定期对变压器、隔离开关、断路器等设备进行检修和维护,去除设备外表的杂物,检查设备的接线、连接器等情况。

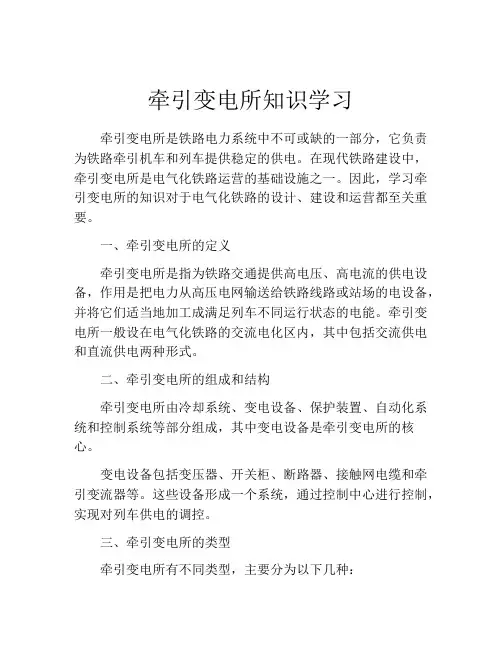

牵引变电所知识学习牵引变电所是铁路电力系统中不可或缺的一部分,它负责为铁路牵引机车和列车提供稳定的供电。
在现代铁路建设中,牵引变电所是电气化铁路运营的基础设施之一。
因此,学习牵引变电所的知识对于电气化铁路的设计、建设和运营都至关重要。
一、牵引变电所的定义牵引变电所是指为铁路交通提供高电压、高电流的供电设备,作用是把电力从高压电网输送给铁路线路或站场的电设备,并将它们适当地加工成满足列车不同运行状态的电能。
牵引变电所一般设在电气化铁路的交流电化区内,其中包括交流供电和直流供电两种形式。
二、牵引变电所的组成和结构牵引变电所由冷却系统、变电设备、保护装置、自动化系统和控制系统等部分组成,其中变电设备是牵引变电所的核心。
变电设备包括变压器、开关柜、断路器、接触网电缆和牵引变流器等。
这些设备形成一个系统,通过控制中心进行控制,实现对列车供电的调控。
三、牵引变电所的类型牵引变电所有不同类型,主要分为以下几种:1. 交流牵引变电所:交流牵引变电所是最常见的一种,它通过变压器将交流电压升高后输入到接触网上,然后供应给列车运行。
其优点是稳定和安全,但其缺点也是非常明显的,将会有很大的能量损耗。
2. 直流牵引变电所:直流牵引变电所又称为直流牵引供电系统,它与交流牵引变电所的相比较,具有更高的稳定性和更低的能量损耗,但其投资和维护成本较高。
3. 静止式牵引变电所:静止式牵引变电所是指供电、变电和控制设备都在一个机房内,并通过专门的控制系统实现对列车的供电调节。
与传统的牵引变电所相比较,能有效地降低能量损耗和占地面积。
四、学习牵引变电所的意义1. 了解牵引变电所的工作原理,可以提高铁路电力工程师的实践能力和工作效率。
2. 学习牵引变电所的设计和运行原理,可以更好地参与到电气化铁路的设计、建设和运营中。
3. 对于铁路电力系统的安全和稳定性有着十分重要的意义,学习牵引变电所的相关知识可以帮助铁路工程师更好地掌握铁路电力系统的安全技能。

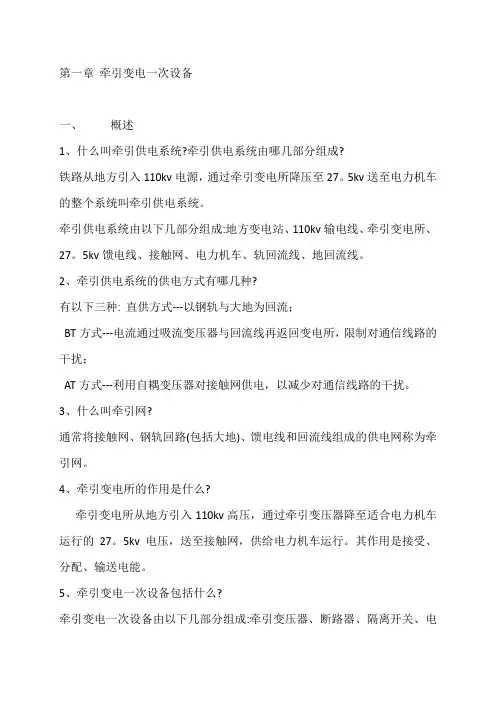

第一章牵引变电一次设备一、概述1、什么叫牵引供电系统?牵引供电系统由哪几部分组成?铁路从地方引入110kv电源,通过牵引变电所降压至27。
5kv送至电力机车的整个系统叫牵引供电系统。
牵引供电系统由以下几部分组成:地方变电站、110kv输电线、牵引变电所、27。
5kv馈电线、接触网、电力机车、轨回流线、地回流线。
2、牵引供电系统的供电方式有哪几种?有以下三种: 直供方式---以钢轨与大地为回流;BT方式---电流通过吸流变压器与回流线再返回变电所,限制对通信线路的干扰;AT方式---利用自耦变压器对接触网供电,以减少对通信线路的干扰。
3、什么叫牵引网?通常将接触网、钢轨回路(包括大地)、馈电线和回流线组成的供电网称为牵引网。
4、牵引变电所的作用是什么?牵引变电所从地方引入110kv高压,通过牵引变压器降至适合电力机车运行的27。
5kv电压,送至接触网,供给电力机车运行。
其作用是接受、分配、输送电能。
5、牵引变电一次设备包括什么?牵引变电一次设备由以下几部分组成:牵引变压器、断路器、隔离开关、电压互感器、电流互感器、母线、避雷器、电抗器、电容器、接地装置等。
6、牵引变电所有哪几个电压等级?交流:110kv 27。
5kv 10kv 380v 220v 110v直流:220v(110v)7、牵引变电所对接触网的供电方式有哪几种?牵引变电所对接触网的供电有两种方式:单边供电和双边供电。
接触网通常在相邻两牵引变电所的中央断开,将两牵引变电所间两个供电臂的接触网分为两个供电分区。
每以供电分区的接触网只能从一端的牵引变电所获得电能,称为单边供电。
如果在中央断开处设开关设备时可将两供电分区连通,此处称为分区亭。
将分区亭的断路器闭合,则相邻牵引变电所间的两个接触网供电分区可同时从两变电所获得电能,此方式称为双边供电。
8、牵引变电所一次接线方式有哪几种?牵引变电所一次接线主要有桥式接线和双T型接线两种。
(1)桥式接线:在通过式变电所中,有电力系统的穿过功率通过,桥断路器应经常处于闭合状态,这种接线称为桥式接线。
