6. 极限与配合在零件图上的标注，其中一种形式是在孔或轴的基本尺寸后面注出基本偏差代号和公差等级，这种形式用于的零件图上。
第二种形式是在孔或轴的基本尺寸后面，注出偏差值，这种形式用于的零件图上。
第三种是在孔或轴的基本尺寸后面，既注出基本偏差代号和公差等级，又同时注出上、下偏差数值，这种形式用于的零件图上。
（难度：B）7. 形位公差的框格用线绘制，分成格或多格。
（难度：A）8. 按作用不同，可将基准分为基准和基准。
（难度：A）9. 基孔制的孔（基准孔）的基本偏差代号用符号表示，其基本偏差值为。
基轴制的轴（基准轴）的基本偏差代号用符号表示，其基本偏差值为。
（难度：A）10. 基本偏差是决定公差带相对零线位置的。
（难度：A）11. 外螺纹的规定画法是：大径用表示；小径用表示；终止线用表示。
（难度：A）12. 当被连接零件之一较厚，不允许被钻成通孔时，可采用连接。
（难度：A）13. 剖切平面通过轴和键的轴线或对称面，轴和键均按形式画出，键的顶面和轮毂键槽的底面有间隙，应画条线。
（难度：A）14. Tr40×14(P7)LH-8e-L的含义_____________________________________________（难度：B）15. 模数大，齿距，齿厚、齿高也随之，因而齿轮的承载能力。
（难度：B）16. 螺纹的旋向有和两种，工程上常用螺纹。
（难度：B）17. 单个圆柱齿轮的剖视图中，当剖切平面通过齿轮的轴线时，轮齿一律按绘制，齿根线画成线。
（难度：B）18. 普通平键有、和三种结构类型。
（难度：B）19. 左旋螺纹要注写。
（难度：A）20. 普通平键的标记：键 GB/T1096 18×11×100表示b= mm，h= mm，L= mm的A型普通平键（A省略不注）。
（难度：B）第十章装配图1. 在装配图中，当剖切平面通过某些标准产品的组合件，或该组合件已由其他图形表达清楚时，可只画出。

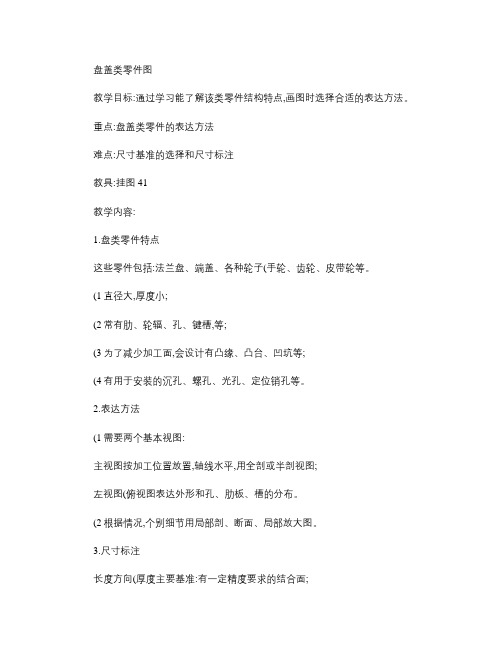

盘盖类零件图教学目标:通过学习能了解该类零件结构特点,画图时选择合适的表达方法。
重点:盘盖类零件的表达方法难点:尺寸基准的选择和尺寸标注教具:挂图41教学内容:1.盘类零件特点这些零件包括:法兰盘、端盖、各种轮子(手轮、齿轮、皮带轮等。
(1直径大,厚度小;(2常有肋、轮辐、孔、键槽,等;(3为了减少加工面,会设计有凸缘、凸台、凹坑等;(4有用于安装的沉孔、螺孔、光孔、定位销孔等。
2.表达方法(1需要两个基本视图:主视图按加工位置放置,轴线水平,用全剖或半剖视图;左视图(俯视图表达外形和孔、肋板、槽的分布。
(2根据情况,个别细节用局部剖、断面、局部放大图。
3.尺寸标注长度方向(厚度主要基准:有一定精度要求的结合面;宽度、高度方向主要基准:选择回转体轴线或形体对称平面。
4.技术要求(1经切削加工的配合表面是盘盖类零件的重要表面,其表面粗糙度、尺寸精度和形位公差要求都很高,长有垂直度、端面跳动和同轴度等要求。
(2表面粗糙度:切削加工面和非加工面的标注区别,以,及其余的标注。
(3公差配合:看哪个尺寸有配合要求。
(4其它要求,铸造件铸造圆角,未注倒角等。
5.螺孔和沉孔的标注见P155 表8-1 注意各代号的含义6.练习读懂下图:(1用适当剖视反映主视图,图面不能有虚线条;(2标注尺寸,指出尺寸基准;(3标注表面粗糙度。
7.提示沉孔的画法和标注,首先要知道孔作用和连接螺栓、螺钉的有关尺寸。
8.小结(1长度方向的尺寸基准选择要注意,看零件的主要作用面是谁,它就是基准。
(2表面粗糙度不是越高越好,要根据该表面的作用,加工方法,尺寸精度要求而定,做到经济合理。
课题名称：9-3 绘制连杆零件图教学目标：1．巩固零件图的快捷绘制方法。
2．领悟绘图技巧，进一步提高CAD绘图综合能力。
教学重点：1．灵活运用各类快捷键。
2．领悟绘图技巧，进一步提高CAD绘图综合能力。
教学难点：运用绘图技巧，提高CAD绘图综合能力。
学情分析：学生经过前面的学习，掌握了AutoCAD常用快捷键与快捷方法，对绘图技巧仍待进一步提高。
教学环境：多媒体机房教学安排：1．课时安排：4课时2．教学步骤：演示与讲课交叉进行，讲课与练习结合进行，先任务，后练习，再评价反思，最后巩固练习。
教学过程：一、组织教学稳定课堂秩序，做好出勤记录。
二、复习与提问1．绘图的一般流程是怎样的？（一生回答）2．直线、圆、图案填充、镜像、修剪、圆角、直线标注等命令的快捷键是什么？（一生演示）三、引入新课前面我们学习了运用常用的快捷键与快捷方法绘制反射镜关节零件图的方法，本节我们来学习运用各类快捷键绘制连杆零件图，请看绘制连杆零件图的任务要求。
四、新课教学1．任务分析（教师分析为主）分析任务要求，强调任务零件图的结构特征，安排绘图顺序。
2．任务实施（教师演示，穿插提问学生。
）（1）调用样板图。
（2）绘制图形轮廓。
（3）绘制剖面线。
（4）工程标注。
（5）调整并保存文件。
3．学生练习（1）按任务要求完成连杆零件图的绘制。
（2）填写教材上的操作评价表并完成相关问题回答。
五、归纳小结1．绘图的一般流程。
2．绘制图形轮廓的顺序。
六、作业1．教材巩固练习1-3题（可选择1-2题作为课堂练习）。
2．复习并熟记常用的快捷键。
教学后记：。
第九章装配图9-1 尺规图作业（八）作业指导书一、目的熟悉和掌握装配图的内容及表达方法。
二、内容与要求（1）仔细阅读千斤顶的零件图（9-2、9-3），并参照千斤顶装配示意图，拼画千斤顶装配图。
（2）绘图比例及图纸幅面，根据千斤顶零件图的尺寸自己确定。
（装配图绘图比例1∶1，用A2幅面）三、注意事项（1）参考《机械制图解题指导（多学时）》中的动画演示，搞清千斤顶的工作原理及各个零件的装配、联接关系。
（2）根据千斤顶的装配示意图及零件图，选定表达方案。
要先在草稿纸上试画，经检查无误后，再正式绘制。
（3）标准件要查阅有关标准确定。
（4）应注意，相邻零件剖面线的方向和间隔要有明显的区别。
四、图例千斤顶装配示意图见右图，千斤顶零件图见9-2、9-3。
（机工高职）机械制图习题集（多学时） 《习题答案》第九章 胡建生 编9-2 千斤顶装配图（机工高职）机械制图习题集（多学时） 《习题答案》第九章 胡建生 编9-4 读装配图，回答问题读钻模装配图（8-5）1．该钻模由 9 种零件组成，有 3 个标准件。
2．装配图由 3 个基本视图组成，分别是主视图、俯视图和左视图。
各视图上分别采用了局部剖视和简化画法。
被加工件采用 假想 画法表达。
3．件4在剖视中按不剖切处理，仅画出外形，原因是 该件为实心杆件 。
4．图中细虚线表示件 5 中的结构。
5．根据视图想零件形状，分析零件类型。
属于轴套类的有：钻套、轴、衬套。
属于盘盖类的有：钻模板、开口垫圈、。
属于箱体类的有：底座。
6．φ22H7/k6是件 4 与件 7 的配合尺寸。
件4的公差带代号为 k6 ，件7的公差带代号为H7 。
7．φ26H7/n6表示件 7 与件 2 是孔制过盈配合。
8．件4和件1是过渡配合，件3和件2是间隙配合。
9．φ66h6是性能尺寸，φ86、74是外形尺寸。
10．件8的作用是定位。
11．怎样取下被加工零件？旋松件6，取下件5，拿下件2后，即可取下被加工零件。
第9讲第9章零件图的技术要求9.1 零件图的作用和内容9.1.1 零件图的作用机器是由零件组成的，零件是机器制造的单元。
零件分为标准件、常用件和一般零件等。
根据一般零件的形状结构可又分为轴类零件、盘类零件、叉架类零件和箱体类零件。
表达零件的图样称为零件工作图，简称零件图。
它是制造和检验零件的依据，它要表示出机器（或部件）对零件的要求，同时也要考虑到零件的结构和制造的可能性和合理性。
9.1.2 零件图的内容零件图中必须包括制造和检验该零件时所需要的所有信息资料。
图9-1是实际生产用的整、清晰和简便地表达出零件的内外结构和形状。
2. 尺寸用一组尺寸，正确、完整、清晰、合理地标注出零件结构形状及其相互位置的大小。
3. 技术要求用一些规定的符号、数字、字母和文字，标注和说明零件在制造、检验、使用中应达到的一些要求。
如表面粗糙度、尺寸公差、形位公差、热处理要求等。
4. 标题栏表明零件的名称、材料、数量、比例、图样的编号以及制图、审核人的姓名和日期等内容。
9.2 表面粗糙度（GB/T131－93和GB/T1031－1995）9.2.1 表面粗糙度的概念零件的表面经过加工后，看似光滑的表面在放大镜下观察，可以看到高低不平的峰谷痕迹，如图9-2所示。
这种加工表面具有较小间距和峰谷所组成的微观几何形状的特征，称为表面粗糙度。
表面粗糙度是评定零件表面质量的一项重要指标，它对零件的配合、耐磨性、抗腐蚀性、目前，在生产中评定零件表面粗糙度的主要评定参数是轮廓算术平均偏差。
它是在取样长度L内，轮廓偏距Y绝对值的算术平均值，用Ra表示，如图9-3所示。
也可以用近似公式计算。
此外，国家标准规定还可以采用微观不平度加点高度Rz和轮廓最大高度Ry两项评定参数。
当允许在表面粗糙度的所有实测值中超过规定值的个数少于总数的16 %时，应在图样上标注表面粗糙度参数的上限值或下限值。
当要求在表面粗糙度参数的所有实测值中不得超过规定值时，应在图样上标注表面粗糙度的最大值或最小值。
