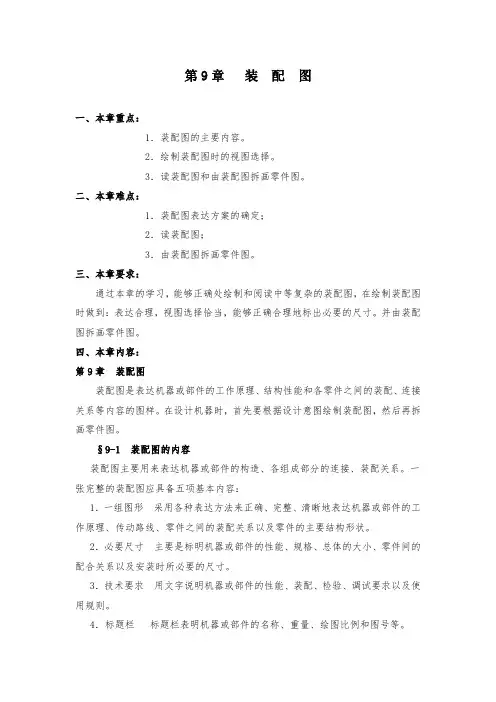

第9章装配图一、本章重点：1．装配图的主要内容。
2．绘制装配图时的视图选择。
3．读装配图和由装配图拆画零件图。
二、本章难点：1．装配图表达方案的确定；2．读装配图；3．由装配图拆画零件图。
三、本章要求：通过本章的学习，能够正确处绘制和阅读中等复杂的装配图，在绘制装配图时做到：表达合理，视图选择恰当，能够正确合理地标出必要的尺寸。
并由装配图拆画零件图。

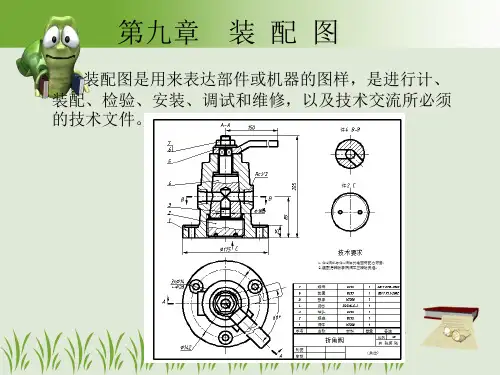

四、本章内容：第9章装配图装配图是表达机器或部件的工作原理、结构性能和各零件之间的装配、连接关系等内容的图样。
在设计机器时，首先要根据设计意图绘制装配图，然后再拆画零件图。

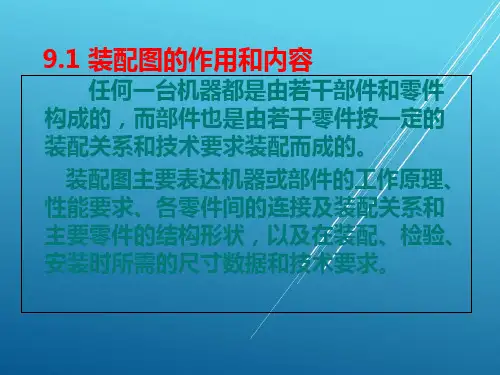

§9-1 装配图的内容装配图主要用来表达机器或部件的构造、各组成部分的连接、装配关系。
一张完整的装配图应具备五项基本内容：1．一组图形采用各种表达方法来正确、完整、清晰地表达机器或部件的工作原理、传动路线、零件之间的装配关系以及零件的主要结构形状。
2．必要尺寸主要是标明机器或部件的性能、规格、总体的大小、零件间的配合关系以及安装时所必要的尺寸。
3．技术要求用文字说明机器或部件的性能、装配、检验、调试要求以及使用规则。
4．标题栏标题栏表明机器或部件的名称、重量、绘图比例和图号等。
5．明细栏和零件的序号明细栏表明机器或部件上各零件的名称、序号、数量、材料以及备注等。
为了便于编制其他技术文件、管理图样以及阅读图样，在装配图上必须对每个零件标注序号并填写明细栏。
§9-2 装配图的表达方法零件图的各种表达方法，如视图、剖视、断面及局部放大图等，对装配图基本上适用。
但由于零件图主要是表达零件的结构形状，而装配图则主要表达零件间的装配关系，因此，由于表达侧重点不同，装配图还有专门的规定画法和特殊表达方法。
一、装配图的基本表达方法1．主视图的选择一般情况下，主视图应将机器或部件按工作位置放置，并能反映总体结构特征、工作原理及主要零件装配关系等。
由于组成部件的各零件都集中在一个主体零件内，用视图不能表达内部结构及装配关系，因此，一般都采用剖视，即沿装配干线将部件剖开。
