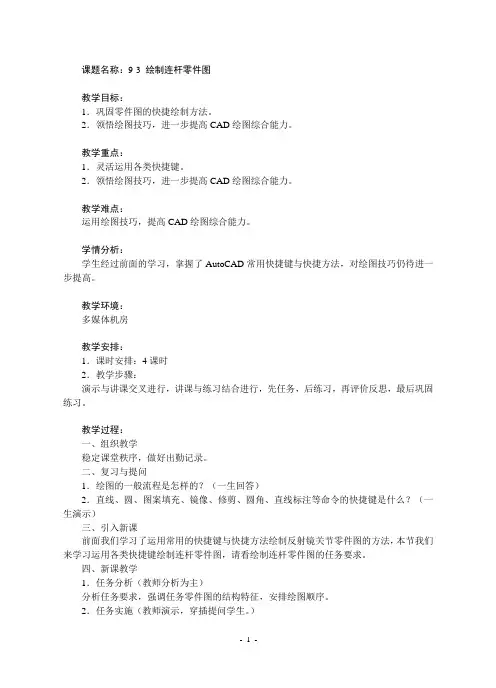

课题名称:9-3 绘制连杆零件图教学目标:1.巩固零件图的快捷绘制方法。
2.领悟绘图技巧,进一步提高CAD绘图综合能力。
教学重点:1.灵活运用各类快捷键。
2.领悟绘图技巧,进一步提高CAD绘图综合能力。
教学难点:运用绘图技巧,提高CAD绘图综合能力。
学情分析:学生经过前面的学习,掌握了AutoCAD常用快捷键与快捷方法,对绘图技巧仍待进一步提高。
教学环境:多媒体机房教学安排:1.课时安排:4课时2.教学步骤:演示与讲课交叉进行,讲课与练习结合进行,先任务,后练习,再评价反思,最后巩固练习。
教学过程:一、组织教学稳定课堂秩序,做好出勤记录。
二、复习与提问1.绘图的一般流程是怎样的?(一生回答)2.直线、圆、图案填充、镜像、修剪、圆角、直线标注等命令的快捷键是什么?(一生演示)三、引入新课前面我们学习了运用常用的快捷键与快捷方法绘制反射镜关节零件图的方法,本节我们来学习运用各类快捷键绘制连杆零件图,请看绘制连杆零件图的任务要求。
四、新课教学1.任务分析(教师分析为主)分析任务要求,强调任务零件图的结构特征,安排绘图顺序。
2.任务实施(教师演示,穿插提问学生。
)(1)调用样板图。
(2)绘制图形轮廓。
(3)绘制剖面线。
(4)工程标注。
(5)调整并保存文件。
3.学生练习(1)按任务要求完成连杆零件图的绘制。
(2)填写教材上的操作评价表并完成相关问题回答。
五、归纳小结1.绘图的一般流程。
2.绘制图形轮廓的顺序。
六、作业1.教材巩固练习1-3题(可选择1-2题作为课堂练习)。
2.复习并熟记常用的快捷键。
教学后记:。
典型工程零件图练习8-1:绘制如图8-1所示的零件图
图8-1
练习8-2:绘制如图8-2所示的零件图
练习8-3:绘制如图8-3所示的零件图
图8-3练习8-4:绘制如图8-4所示的零件图
图8-4
图8-5
图8-6
图8-7练习8-8:绘制如图8-8所示的零件图
图8-8
图8-9练习8-10:绘制如图8-10所示的零件图
图8-10
图8-11练习8-12:绘制如图8-12所示的零件图
图8-12练习8-13:绘制如图8-13所示的零件图
图8-13练习8-14:绘制如图8-14所示的零件图
图8-14
图8-15
图8-16练习8-17:绘制如图8-17所示的零件图
图8-17练习8-18:绘制如图8-18所示的零件图
图8-18练习8-19:绘制如图8-19所示的零件图
图8-19练习8-20:绘制如图8-20所示的零件图
图8-20练习8-21:绘制如图8-21所示的零件图
图8-21
练习8-22:绘制如图8-22所示的零件图
图8-22
练习8-23:绘制如图8-23所示的零件图
图8-23练习8-24:绘制如图8-24所示的零件图
图8-24练习8-25:绘制如图8-25所示的零件图
图8-25练习8-26:绘制如图8-26所示的零件图
图8-26练习8-27:绘制如图8-27所示的零件图
图8-27练习8-28:绘制如图8-28所示的零件图
图8-28练习8-29:绘制如图8-29所示的零件图
图8-29。

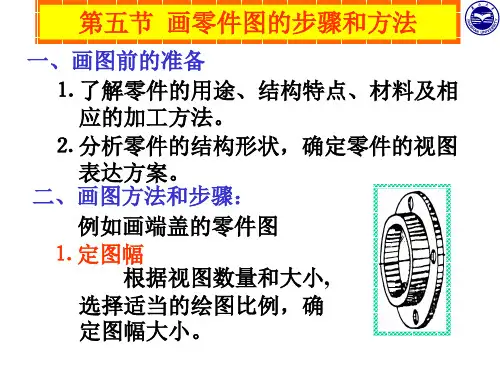

9.零件图9.1零件图概述9.1.1零件图的作用零件是组成机器或部件的基本单位。
零件图是用来表示零件结构形状、大小及技术要求的图样,是直接指导制造和检验零件的重要技术文件。
机器或部件中,除标准件外,其余零件,一般均应绘制零件图。
9.1.2 零件图的内容1、一组视图:用以完整、清晰地表达零件的结构和形状。
2、全部尺寸:用以正确、完整、清晰、合理地表达零件各部分的大小和各部分之间的相对位置关系。
3、技术要求:用以表示或说明零件在加工、检验过程中所需的要求。
如尺寸公差、形状和位置公差、表面粗糙度、材料、热处理、硬度及其它要求。
技术要求常用符号或文字来表示。
4、标题栏:标准的标题栏由更改区、签字区、其他区、名称及代号区组成。
一般填写零件的名称、材料标记、阶段标记、重量、比例、图样代号、单位名称以及设计、制图、审核、工艺、标准化、更改、批准等人员的签名和日期等内容。
学校一般用校用简易标题栏,如图中所示。
9.2零件图的选择9.2.1主视图的选择主视图是零件的视图中最重要的视图,选择零件图的主视图时,一般应从主视图的投射方向和零件的摆放位置两方面来考虑。
1. 选择主视图的投射方向形体特征原则:所选择的投射方向所得到的主视图应最能反映零件的形状特征。
(a)(b) A 向好2. 选择主视图的位置当零件主视图的投射方向确定以后,还需确定主视图的位置。
所谓主视图的位置,即是零件的摆放位置。
一般分别从以下几个原则来考虑:( 1 )工作位置原则所选择的主视图的位置,应尽可能与零件在机械或部件中的工作位置相一致(a) (b) A 向好( 2 )加工位置原则工作位置不易确定或按工作位置画图不方便的零件,主视图一般按零件在机械加工中所处的位置作为主视图的位置,方便工人加工时看图。
该零件的主要加工方法是车削,有些重要表面还要在磨床上进一步加工。
为了便于工人对照图样进行加工,故按该轴在车床和磨床上加工时所处的位置(轴线侧垂放置)来绘制主视图。
