汽车电控悬架原理及检修分析汽车电控悬架是汽车技术领域里的一项重要的技术创新，这种悬架可以调节车身高度、阻尼和弹簧的硬度，达到更加舒适平稳的行驶效果，并可改善车辆的操纵性和稳定性。
本文将深入分析汽车电控悬架的工作原理和检修分析。
一、汽车电控悬架工作原理汽车电控悬架装置是一种集机电一体化的新型悬架，分别由机械部分和电子控制部分组成。
主要包括四个主要的电动执行器、几个传感器和一台电控计算机。
整个系统的电动执行器位于车轮附近，可以升降车身，增加或减少车身的高低位置，实现各种各样的动态调整，并能根据不同的路面状态自适应地调节路面硬度和减震性能。
传感器可以检测路面状态、车身高度、车速、加速度和转向等数据，电控计算机根据传感器传回的信号实时分析、计算后控制悬架系统的调整。
电控悬架系统的工作原理如下：1. 传感器检测：悬架系统通过装配在车辆上的各种传感器检测路面的状态、车身的高度、车速、加速度和转向等数据，并向电控计算机发出反馈信号。
2. 数据处理：电控计算机对传感器传回的信号进行分析和处理，并结合车辆当前的工况，采取最优控制策略。
3. 电动执行器调整：电控计算机通过对电动执行器的控制，升降车身，增加或减少车身的高低位置，以实现车身的动态调整。
4. 反馈控制：调整完成后，执行器将调整信息反馈到电控计算机，以便更好地应对路面或车辆状态的任何变化。
二、汽车电控悬架检修分析汽车电控悬架系统由于具有高度智能化的特点，在使用过程中更容易遇到故障，而这些故障在短时间内可能会影响整个汽车的行驶效果。
以下是一些常见的汽车电控悬架故障和检修方法：1. 卡住或升降不动若电动执行器没有正常工作，则车身可能会无法升降。
产生这种问题的主要原因是机械部分的故障，例如马达断路和控制器故障。
这时应该检查发现和更换故障的元件。
2. 过度波动如果你车身过度波动或颠簸，通常是后悬挂器的问题，而这是一个比较普遍的问题。
该问题的主要原因是弹簧或减震器老化或损坏。
本科毕业设计（论文）电控悬架系统控制原理和检修摘要电子技术与汽车技术的结合形成了一门新技术——汽车电子技术，随着汽车电子技术的日趋完善，时至今日，汽车电子化已达到相当高的程度。
汽车电子技术已成为一个国家汽车工业发展的标志。
本篇论文不仅对应用广泛的电子控制悬架系统的结构、原理进行了系统阐述，而且对其故障类型与产生原因进行分析，同时也对诊断与检测方法、流程也作了详细的介绍。
关键词：电子控制，悬架系统，故障，诊断AbstractElectronics and automotive technology combine to form a new technology - automotive electronics, automotive electronics technology is maturing, to date, automotive electronics has reached a very high level.Automotive electronics technology has become the symbol of the development of a national auto industry. This thesis, not only for the application of a wide range of electronically controlled suspension system structure, the principle of the system described, and its failure types and causes analysis, diagnosis and detection methods, the process is also introduced in detail.Key words:Electronically controlled suspension system, fault, diagnosis目录1 绪论 (1)1.1 选题背景及意义 (1)1.2 国内外研究状况 (1)1.3 研究内容 (2)2电子控制悬架系统概述 (3)2.1 电子控制悬架系统主要功能 (3)2.2 电子控制悬架系统结构与工作原理 (4)3电子控制悬架系统传感器 (7)3.1 车身高度传感器 (7)3.2 方向盘转角传感器 (9)3.3 车速传感器 (10)3.4 加速信号 (12)3.5 车门信号 (12)3.6 制动信号 (12)3.7 悬架控制开关 (13)4电子控制悬架系统电子控制模块 (15)4.1 电控空气悬架系统电子控制模块（悬架ECU）功能 (15)4.2 电控空气悬架系统电子控制模块（悬架ECU）的结构和工作原理 (15)4.3 电控空气悬架系统执行器的功能 (17)4.4 电控空气悬架系统执行器的结构、工作原理及分类 (18)5电子控制悬架系统故障诊断与检测 (20)5.1 电子控制悬架系统故障诊断 (20)5.2 故障类型及原因 (20)5.3 故障诊断方法 (21)5.4 故障诊断流程及其诊断类型 (23)结论 (30)参考文献 (31)致谢 (32)1绪论1.1 选题背景及意义随着生活水平的不断提高，对车辆乘坐舒适性和操纵稳定性提出了更高的要求。
电动汽车电控悬架系统的故障自诊断与检修1、电控悬架系统常见故障诊断如果自诊断系统显示正常代码，可是电动汽车悬架系统故障仍然出现，此时就应该根据故障的现象进行人工判断排除。
电控悬架系统常见故障就是悬架刚度和阻尼系数控制失灵和高度控制失灵。
电动悬架系统1）悬架刚度和阻尼系数控制失灵(1)LRC指示灯显示状态不变现象：不管如何操作悬架刚度和阻尼系数控制开关(LRC)，LRC指示灯显示状态保持原样不变。
原因：悬架刚度和阻尼系数控制开关(LRC)电路故障，悬架电子控制单元(ECU)有故障。
(2)悬架刚度和阻尼系数控制失效现象：电动汽车在行驶时，悬架刚度和阻尼系数不随着行驶状况、路况、电动汽车姿态变化而调节。
原因：悬架控制执行器电路有故障，悬架控制执行器电源电路故障，Tc与Ts 端子电路有故障，悬架刚度和阻尼系数控制开关(LRC)电路故障，空气弹簧减振器故障，悬架电子控制单元(ECU)有故障。
(3)只有防侧倾控制失效现象：电动汽车在急转弯行驶时有侧倾现象，其它方面正常。
原因：转向传感器电路故障，悬架电子控制单元(ECU)有故障。
(4)只有防后坐控制失效现象：电动汽车在急加速行驶时车身后部有下沉(后倾)现象。
原因：节气门位置信号电路故障，悬架电子控制单元(ECU)有故障。
(5)只有防前倾控制失效现象：电动汽车在紧急制动时车身前部有下沉(前倾)现象，其它均正常。
原因：停车灯开关电路故障，车速传感器电路故障，悬架电子控制单元(ECU)有故障。
(6)只有高速控制失效现象：电动汽车在高速行驶时明显感到悬架比较软，操纵稳定性较差。
原因：车速传感器电路故障，悬架电子控制单元(ECU)有故障。
2、高度控制失灵(1)高度控制指示灯的显示不随高度控制开关操作而变化现象：高度控制开关无论转换在何种模式，高度指示灯显示模式不变。
原因：高度控制开关电路故障，调节器电路故障，高度控制电源电路故障，高度控制传感器故障，悬架电子控制单元(ECU)有故障。
学习任务十四电控悬架系统的检修任务要求完成本学习任务后，你应能：1．熟悉电控悬架系统的结构。
2．掌握电控悬架系统的基本检查与调整。
3．能正确检测电控悬架系统的各种传感器。
5．能正确检测电控悬架系统的执行器。
建议课时：10课时任务描述一辆日本丰田的LS400轿车，安装电控悬架系统，行驶中悬架指示灯闪亮，且车身高度控制不起作用，经初步检查，是车身高度传感器故障或排气阀故障，需对电控悬架系统进行检修。
一、理论知识准备1.概述电控悬架系统是以电控单元为控制核心，根据车身高度、转向盘转角、车速和制动等信号，经过运算分析后，输出控制信号，控制各种电磁阀和步进电动机，对汽车悬架参数，如弹簧刚度、减振器阻尼系数、倾斜刚度和车身高度进行控制，从而提高汽车的乘坐舒适性和操纵稳定性的悬架系统，如图14-1所示。
根据结构的不同，可分为电控空气悬架和电控液压悬架，本任务只讨论应用较多的电控空气悬架。

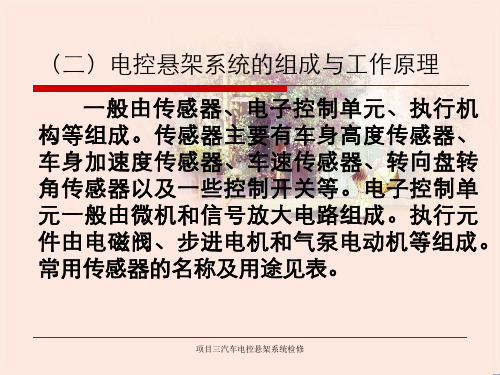

图14-1 电控悬架系统的功能电控悬架系统由传感器、电控单元（悬架ECU）和执行器组成，如图14-2所示。
图14-2 LS400轿车电控悬架系统的组成传感器的作用是将汽车行驶的速度、起动、加速度、转向、制动和路面状况、汽车振动状况、车身高度等信号输送给悬架ECU。
汽车悬架系统所用的传感器主要有：车身加速度传感器、车身高度传感器、车速传感器、方向盘转角传感器、节气门位置传感器等。
悬架ECU接收各种传感器的输入信号并进行各种运算，然后给执行器输出控制悬架的刚度、阻尼力和车身高度的信号。
同时，悬架ECU还监测各传感器的信号是否正常，若发现故障，则存储故障码和相关参数，并点亮故障指示灯。
通常所用的执行元件是电磁阀、步进电动机等。
当执行元件接受到悬架ECU的控制信号后，及时准确地动作，从而按照要求调节悬架的刚度。
阻尼力和车身高度。
电控悬架系统的工作原理如图14-3所示。
图14-3 电控悬架系统的工作原理2.车身高度传感器车身高度传感器的作用是把车身与车桥之间的相对位置变化量转化为电信号送给悬架ECU，车身高度传感器的一端与车桥连接，另一端在悬架系统上，如图14-4所示。
