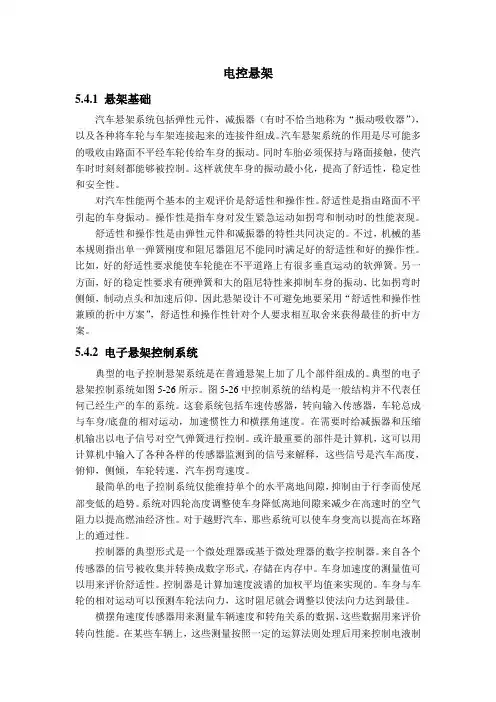

电控悬架

电控悬架5.4.1 悬架基础汽车悬架系统包括弹性元件，减振器（有时不恰当地称为“振动吸收器”），以及各种将车轮与车架连接起来的连接件组成。

汽车悬架系统的作用是尽可能多的吸收由路面不平经车轮传给车身的振动。

同时车胎必须保持与路面接触，使汽车时时刻刻都能够被控制。

这样就使车身的振动最小化，提高了舒适性，稳定性和安全性。

对汽车性能两个基本的主观评价是舒适性和操作性。

舒适性是指由路面不平引起的车身振动。

操作性是指车身对发生紧急运动如拐弯和制动时的性能表现。

舒适性和操作性是由弹性元件和减振器的特性共同决定的。

不过，机械的基本规则指出单一弹簧刚度和阻尼器阻尼不能同时满足好的舒适性和好的操作性。

比如，好的舒适性要求能使车轮能在不平道路上有很多垂直运动的软弹簧。

另一方面，好的稳定性要求有硬弹簧和大的阻尼特性来抑制车身的振动，比如拐弯时侧倾，制动点头和加速后仰。

因此悬架设计不可避免地要采用“舒适性和操作性兼顾的折中方案”，舒适性和操作性针对个人要求相互取舍来获得最佳的折中方案。

5.4.2 电子悬架控制系统典型的电子控制悬架系统是在普通悬架上加了几个部件组成的。

典型的电子悬架控制系统如图5-26所示。

图5-26中控制系统的结构是一般结构并不代表任何已经生产的车的系统。

这套系统包括车速传感器，转向输入传感器，车轮总成与车身/底盘的相对运动，加速惯性力和横摆角速度。

在需要时给减振器和压缩机输出以电子信号对空气弹簧进行控制。

或许最重要的部件是计算机，这可以用计算机中输入了各种各样的传感器监测到的信号来解释，这些信号是汽车高度，俯仰，侧倾，车轮转速，汽车拐弯速度。

最简单的电子控制系统仅能维持单个的水平离地间隙，抑制由于行李而使尾部变低的趋势。

系统对四轮高度调整使车身降低离地间隙来减少在高速时的空气阻力以提高燃油经济性。

对于越野汽车，那些系统可以使车身变高以提高在坏路上的通过性。

控制器的典型形式是一个微处理器或基于微处理器的数字控制器。

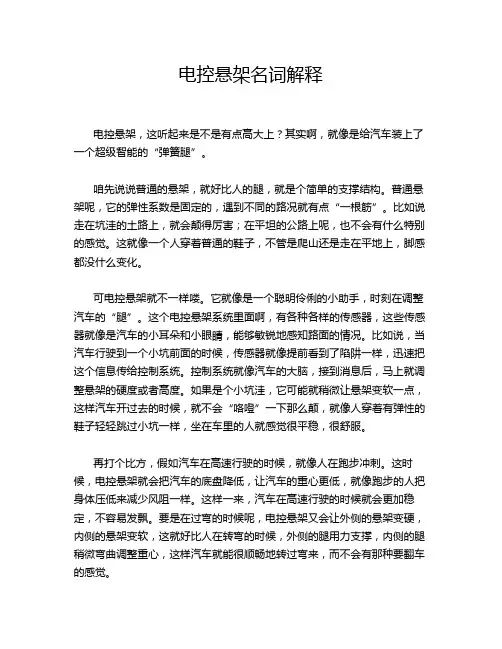

电控悬架名词解释电控悬架，这听起来是不是有点高大上？其实啊，就像是给汽车装上了一个超级智能的“弹簧腿”。

咱先说说普通的悬架，就好比人的腿，就是个简单的支撑结构。

普通悬架呢，它的弹性系数是固定的，遇到不同的路况就有点“一根筋”。

比如说走在坑洼的土路上，就会颠得厉害；在平坦的公路上呢，也不会有什么特别的感觉。

这就像一个人穿着普通的鞋子，不管是爬山还是走在平地上，脚感都没什么变化。

可电控悬架就不一样喽。

它就像是一个聪明伶俐的小助手，时刻在调整汽车的“腿”。

这个电控悬架系统里面啊，有各种各样的传感器，这些传感器就像是汽车的小耳朵和小眼睛，能够敏锐地感知路面的情况。

比如说，当汽车行驶到一个小坑前面的时候，传感器就像提前看到了陷阱一样，迅速把这个信息传给控制系统。

控制系统就像汽车的大脑，接到消息后，马上就调整悬架的硬度或者高度。

如果是个小坑洼，它可能就稍微让悬架变软一点，这样汽车开过去的时候，就不会“咯噔”一下那么颠，就像人穿着有弹性的鞋子轻轻跳过小坑一样，坐在车里的人就感觉很平稳，很舒服。

再打个比方，假如汽车在高速行驶的时候，就像人在跑步冲刺。

这时候，电控悬架就会把汽车的底盘降低，让汽车的重心更低，就像跑步的人把身体压低来减少风阻一样。

这样一来，汽车在高速行驶的时候就会更加稳定，不容易发飘。

要是在过弯的时候呢，电控悬架又会让外侧的悬架变硬，内侧的悬架变软，这就好比人在转弯的时候，外侧的腿用力支撑，内侧的腿稍微弯曲调整重心，这样汽车就能很顺畅地转过弯来，而不会有那种要翻车的感觉。

还有一种情况呢，当汽车要停车或者起步的时候，电控悬架也会发挥它的作用。

停车的时候，它可以让车身保持水平，就像一个人稳稳地站着一样。

起步的时候，它可以根据发动机的动力输出和路面的摩擦力，调整悬架的状态，让汽车能够平稳地启动，不会出现那种突然一冲一冲的情况。

电控悬架的好处可多了去了。

它能让汽车在不同的路况下都有很好的行驶性能，不管是在城市的柏油马路上，还是在乡村的泥泞小路上，都能应对自如。

简述电控悬架的作用和工作原理电控悬架是一种利用电子技术控制弹簧刚度和减震器阻尼的悬挂系统,主要用于汽车、船舶等交通工具的制造和修理。

本文将简述电控悬架的作用和工作原理。

一、电控悬架的作用电控悬架的主要作用是可以根据车辆的不同状态和行驶条件,自动调整弹簧刚度和减震器阻尼,以达到最佳的悬挂效果。

具体来说,它可以通过传感器采集车辆的数据,分析车辆的状态,如车速、转向角度、车轮转速等,然后根据这些数据计算出所需的弹簧刚度和减震器阻尼,从而实现对悬挂系统的自动控制。

电控悬架的作用还包括提高车辆的舒适性和安全性。

由于它可以根据车辆的不同状态和行驶条件自动调整悬挂系统,使得车辆在行驶时感觉更加平稳舒适,同时也提高了车辆的安全性能。

二、电控悬架的工作原理电控悬架的工作原理主要涉及两个主要部分:传感器和控制系统。

1. 传感器传感器是电控悬架系统中的重要组成部分,它可以通过采集车辆的数据,将车辆的状态信息传递给控制系统。

传感器通常包括车速传感器、转向角度传感器、车轮转速传感器等。

2. 控制系统控制系统是电控悬架的核心部分,它根据传感器采集到的数据,分析车辆的状态,然后根据计算出的参数对悬挂系统进行自动控制。

控制系统通常由微控制器、计算机、传感器、执行器等组成。

控制系统根据传感器采集到的数据,分析车辆的状态,然后根据计算出的参数对悬挂系统进行自动控制。

具体来说,它可以通过调整弹簧刚度、减震器阻尼等参数,使得车辆在行驶时感觉更加平稳舒适,同时也提高了车辆的安全性能。

三、总结综上所述,电控悬架是一种利用电子技术控制弹簧刚度和减震器阻尼的悬挂系统,主要用于汽车、船舶等交通工具的制造和修理。

它可以通过传感器采集车辆的数据,分析车辆的状态,然后根据计算出的参数对悬挂系统进行自动控制,从而实现最佳的悬挂效果。

简述电控悬架的作用和工作原理电控悬架作为汽车悬架系统的重要组成部分，其作用是通过电子控制单元（ECU）控制悬架系统的工作，以实现对车辆悬架系统的调节和控制。

电控悬架的工作原理是通过传感器感知车辆的运动状态和路面情况，并将这些信息传输给ECU，然后ECU根据预设的控制策略，通过控制执行器调节悬架系统的工作状态，以提高车辆的悬挂稳定性、操控性和乘坐舒适性。

电控悬架的作用主要有以下几个方面：1. 提高悬挂稳定性：电控悬架可以根据车辆的运动状态和路面情况实时调节悬架系统的刚度和阻尼，以提高车辆的悬挂稳定性。

当车辆在高速行驶或急转弯时，悬架系统可以自动增加刚度和阻尼，减小车身的侧倾和俯仰，提高车辆的稳定性和操控性。

2. 提高悬挂舒适性：电控悬架可以根据路面情况调节悬架系统的刚度和阻尼，以提高乘坐舒适性。

当车辆行驶在崎岖不平的路面上时，悬架系统可以自动降低刚度和阻尼，减小车身对路面的冲击和震动，提供更舒适的乘坐体验。

3. 优化悬挂性能：电控悬架可以根据不同的驾驶模式和需求，调节悬架系统的工作状态，以优化悬挂性能。

例如，在运动模式下，悬架系统可以提供更高的刚度和阻尼，以提供更好的操控性和车辆响应；在舒适模式下，悬架系统可以提供较低的刚度和阻尼，以提供更好的乘坐舒适性。

电控悬架的工作原理是基于车辆动力学原理和控制理论。

首先，通过传感器感知车辆的运动状态和路面情况，比如车身加速度、车轮位置和车轮加速度等。

然后，将这些信息传输给ECU，ECU根据预设的控制策略，通过控制执行器调节悬架系统的工作状态。

在控制执行器方面，电控悬架通常采用液压执行器或电动执行器。

对于液压执行器，通过控制液体的流动和压力来调节悬架系统的刚度和阻尼。

而对于电动执行器，通过控制电机的转动和位置来调节悬架系统的刚度和阻尼。

在控制策略方面，电控悬架通常采用PID控制器或模糊控制器等。

PID控制器通过比较当前状态和预设状态的偏差，计算出控制信号，使悬架系统逐渐趋近于预设状态。

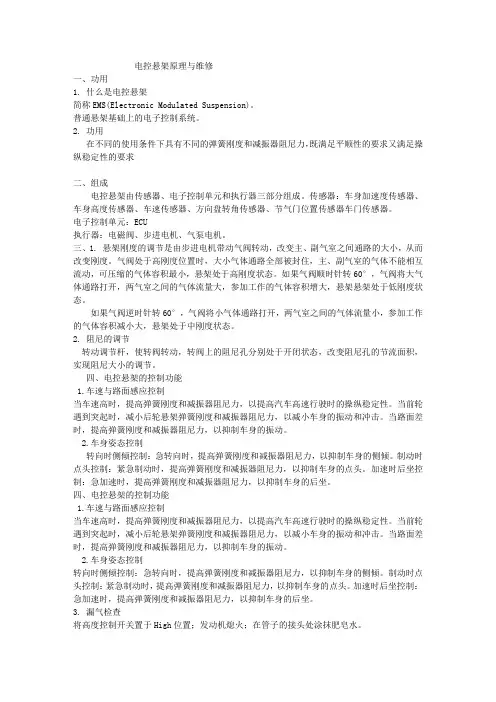

电控悬架原理与维修一、功用1. 什么是电控悬架简称EMS(Electronic Modulated Suspension)。

普通悬架基础上的电子控制系统。

2. 功用在不同的使用条件下具有不同的弹簧刚度和减振器阻尼力，既满足平顺性的要求又满足操纵稳定性的要求二、组成电控悬架由传感器、电子控制单元和执行器三部分组成。

传感器：车身加速度传感器、车身高度传感器、车速传感器、方向盘转角传感器、节气门位置传感器车门传感器。

电子控制单元：ECU执行器：电磁阀、步进电机、气泵电机。

三、1. 悬架刚度的调节是由步进电机带动气阀转动，改变主、副气室之间通路的大小，从而改变刚度。

气阀处于高刚度位置时，大小气体通路全部被封住，主、副气室的气体不能相互流动，可压缩的气体容积最小，悬架处于高刚度状态。

如果气阀顺时针转60°，气阀将大气体通路打开，两气室之间的气体流量大，参加工作的气体容积增大，悬架悬架处于低刚度状态。

如果气阀逆时针转60°，气阀将小气体通路打开，两气室之间的气体流量小，参加工作的气体容积减小大，悬架处于中刚度状态。

2. 阻尼的调节转动调节杆，使转阀转动，转阀上的阻尼孔分别处于开闭状态，改变阻尼孔的节流面积，实现阻尼大小的调节。

四、电控悬架的控制功能1.车速与路面感应控制当车速高时，提高弹簧刚度和减振器阻尼力，以提高汽车高速行驶时的操纵稳定性。

当前轮遇到突起时，减小后轮悬架弹簧刚度和减振器阻尼力，以减小车身的振动和冲击。

当路面差时，提高弹簧刚度和减振器阻尼力，以抑制车身的振动。

2.车身姿态控制转向时侧倾控制：急转向时，提高弹簧刚度和减振器阻尼力，以抑制车身的侧倾。

制动时点头控制：紧急制动时，提高弹簧刚度和减振器阻尼力，以抑制车身的点头。

加速时后坐控制：急加速时，提高弹簧刚度和减振器阻尼力，以抑制车身的后坐。

四、电控悬架的控制功能1.车速与路面感应控制当车速高时，提高弹簧刚度和减振器阻尼力，以提高汽车高速行驶时的操纵稳定性。

一、实验目的1. 了解电控悬架系统的基本组成与工作原理。

2. 熟悉电控悬架系统各部件的功能与相互关系。

3. 掌握电控悬架系统的实验操作步骤与注意事项。

4. 通过实验验证电控悬架系统在不同工况下的性能表现。

二、实验原理电控悬架系统是一种集传感器、控制器、执行器于一体的智能控制系统，通过实时检测车身高度、车速、转向角度等信号，对悬架系统进行动态调整，以实现车身稳定、乘坐舒适、操纵稳定等目标。

三、实验仪器与设备1. 电控悬架系统实验台架2. 车身高度传感器3. 车速传感器4. 转向角度传感器5. 控制器6. 执行器7. 电脑8. 数据采集与分析软件四、实验步骤1. 系统搭建：按照实验台架说明，连接车身高度传感器、车速传感器、转向角度传感器、控制器和执行器等设备，确保各部件连接正确、可靠。

2. 系统调试：启动电脑，打开数据采集与分析软件，设置实验参数，如车身高度、车速、转向角度等。

3. 实验操作：a. 在平直路面进行车身高度调整实验，观察电控悬架系统是否能够根据设定的高度值进行精确调整。

b. 在弯道进行车身稳定性实验，观察电控悬架系统是否能够抑制车身侧倾，提高操纵稳定性。

c. 在颠簸路面进行乘坐舒适性实验，观察电控悬架系统是否能够有效过滤路面振动，提高乘坐舒适性。

4. 数据采集与分析：记录实验过程中车身高度、车速、转向角度等数据，利用数据采集与分析软件对数据进行处理，分析电控悬架系统在不同工况下的性能表现。

五、实验结果与分析1. 车身高度调整实验：实验结果表明，电控悬架系统能够根据设定的高度值进行精确调整，调整误差在±5mm以内，满足实验要求。

2. 车身稳定性实验：在弯道实验中，电控悬架系统能够有效抑制车身侧倾，提高操纵稳定性。

实验结果显示，侧倾角度小于2°，满足实验要求。

3. 乘坐舒适性实验：在颠簸路面实验中，电控悬架系统能够有效过滤路面振动，提高乘坐舒适性。

实验结果显示，车身垂直加速度小于0.2g，满足实验要求。

一、实训目的本次实训旨在使学生了解电控汽车悬架系统的基本组成、工作原理及实际操作方法，掌握电控悬架系统调试与故障诊断的基本技能，提高学生对汽车电控悬架系统的认识与实际操作能力。

二、实训内容1. 电控悬架系统基本组成电控悬架系统主要由以下几部分组成：（1）传感器：车身高度传感器、速度传感器、转向角度传感器、制动传感器等。

（2）执行器：空气压缩机、电磁阀、高度控制阀、阻尼调节阀等。

（3）控制器：电子控制单元（ECU）。

（4）控制单元：空气弹簧、减震器、车身高度调节机构等。

2. 电控悬架系统工作原理电控悬架系统通过传感器收集车身高度、车速、转向角度、制动等信号，由ECU进行处理，然后控制执行器调节空气弹簧的充气压力、减震器的阻尼力以及车身高度，从而实现对悬架刚度和阻尼的调节，提高汽车的乘坐舒适性、操纵稳定性以及通过性。

3. 电控悬架系统实训操作（1）实训设备：电控悬架系统实训台、空气压缩机、电磁阀、高度控制阀、阻尼调节阀、车身高度调节机构等。

（2）实训步骤：①连接实训设备，确保设备正常工作。

②调整车身高度，使其达到设定值。

③调整减震器阻尼力，使其达到设定值。

④调整空气弹簧充气压力，使其达到设定值。

⑤验证电控悬架系统是否满足要求。

4. 电控悬架系统故障诊断与排除（1）故障现象：车身高度无法调节、减震器阻尼力无法调节、空气弹簧充气压力异常等。

（2）故障诊断方法：①检查传感器信号是否正常。

②检查执行器是否工作正常。

③检查控制单元是否工作正常。

④检查电路连接是否正常。

（3）故障排除方法：①根据故障现象，分析可能的原因。

②根据故障诊断方法，逐一排查故障原因。

③修复故障，确保电控悬架系统恢复正常工作。

三、实训结果通过本次实训，学生对电控汽车悬架系统的基本组成、工作原理及实际操作方法有了较为全面的了解，掌握了电控悬架系统调试与故障诊断的基本技能。

以下是实训过程中发现的问题及解决方法：1. 故障现象：车身高度无法调节。

简述电控悬架的作用和工作原理电控悬架是一种通过电子控制系统来调节车辆悬架系统的特性和性能的技术，其作用是提高车辆的悬挂性能，提供更舒适、更稳定的悬挂效果，并根据驾驶条件和需求调整悬挂系统的硬度和高度。

电控悬架的工作原理是通过电子控制单元（ECU）监控和控制车辆的悬挂系统。

悬挂系统通常由减震器、弹簧、悬挂臂和传感器等组成。

传感器负责感知车辆的运动状态，如车速、加速度、车身倾斜角度等，并将这些数据传输给ECU。

ECU根据传感器提供的数据，实时分析车辆的运动状态，并根据预先设定的悬挂系统特性和驾驶模式，控制电磁阀或伺服马达来调整悬挂系统的特性和性能。

具体来说，电控悬架的工作原理主要包括以下几个方面：1.悬挂系统特性调节：根据传感器获取的车辆运动状态数据，ECU可以根据预设的悬挂系统特性曲线，并结合当前驾驶的模式，通过调节电磁阀或马达的工作状态，实时改变悬挂系统的硬度。

当车辆行驶在柔软的悬挂特性下时，可以提供更好的舒适性；而当车辆行驶在硬挺的悬挂特性下时，可以提供更好的车身控制性能，增强悬挂系统的稳定性。

2.自适应悬挂：电控悬架可以根据不同的驾驶条件和路况自动调整悬挂系统的参数。

例如，当车辆行驶在颠簸的路面上时，ECU可以根据传感器感知到的车辆振动频率和振幅，调整悬挂系统的阻尼力大小，以减少车辆的颠簸感和抖动。

当车辆行驶在高速公路上时，ECU可以将悬挂系统调整为硬挺的状态，以提供更好的车辆稳定性和操控性能。

3.高度调节：电控悬架可以实现车辆的高度调整。

通常情况下，车辆在高速行驶时会降低离地高度以减少风阻，而在过速带或崎岖路面上行驶时会提高离地高度以保护底盘。

ECU可以根据传感器获取的数据，在保证安全的前提下，通过调节悬挂系统的高度管理模块，实时控制车辆的高度。

4.悬挂系统协调：电控悬架还可根据车辆的驾驶模式和动力系统的工作状态来协调悬挂系统和其他车辆控制系统之间的工作。

例如，在车辆紧急制动时，ECU可以通过传感器感知到的车辆的加速度和倾斜角度，及时调整悬挂系统的特性，提高制动的稳定性和安全性。

电控悬架系统常见故障原因电控悬架系统是一种通过电子控制器控制悬架系统工作的汽车悬挂系统。

它通过感知车辆的行驶状况、操纵车辆悬挂系统的工作来实现对车辆悬挂高低调节、硬度调节、悬挂角度调节等功能。

然而，由于其复杂的结构和工作原理，电控悬架系统也会面临一些常见故障。

下面将介绍几种常见的电控悬架系统故障原因。

首先，电子控制单元(ECU)故障是导致电控悬架系统故障的常见原因之一。

ECU 是电控悬架系统的核心部件，负责接收传感器信号、控制执行器工作，同时也接收和解析司机的悬挂调节命令。

如果ECU出现故障，将会导致悬挂系统工作不正常，表现为悬挂高度调节异常、悬挂硬度调节失效等问题。

其次，传感器异常也是导致电控悬架系统故障的原因之一。

电控悬架系统中的传感器主要用于感知车辆的行驶状况和悬挂系统的工作状态。

这些传感器包括高度传感器、加速度传感器、角度传感器等。

如果传感器出现故障，将无法准确感知车辆的行驶状态，进而导致悬挂系统工作不正常。

第三，执行器故障也是导致电控悬架系统故障的重要原因。

执行器是悬挂系统的执行部件，负责根据ECU的控制信号实现悬挂高度、硬度和角度的调节。

如果执行器出现故障，将无法正常工作，导致悬挂系统无法正确调节，从而影响到车辆的悬挂性能和驾驶舒适性。

此外，电控悬架系统还可能因为驱动电源供电异常、电气连接不良、悬挂系统的机械结构故障等原因导致故障。

这些因素可能会影响到电控悬架系统的工作稳定性和可靠性，导致系统不能正常工作。

针对电控悬架系统故障这些原因，可以采取以下解决措施。

首先，定期检查和维护电控悬架系统，保持传感器的灵敏度和执行器的工作状态良好。

其次，及时更换和修复出现故障的电子控制单元、传感器和执行器。

同时，加强对驱动电源的监测和维护，确保电控悬架系统的正常供电。

此外，要保证悬挂系统的机械结构完好，及时修复和更换出现故障的部件。

综上所述，电控悬架系统的常见故障原因包括电子控制单元故障、传感器异常、执行器故障、驱动电源供电异常、电气连接不良以及悬挂系统的机械结构故障等。

一、实训目的本次实训旨在通过实际操作和理论学习，了解电控悬架系统的组成、工作原理、调节方法以及在实际行驶中的应用，掌握电控悬架系统调试和故障诊断的基本技能。

二、实训时间2023年X月X日至2023年X月X日三、实训地点XX汽车学院实训中心四、实训内容1. 电控悬架系统组成及原理- 通过实物展示和理论讲解，了解电控悬架系统的基本组成，包括空气弹簧、电子控制单元（ECU）、传感器、执行机构等。

- 学习电控悬架系统的工作原理，了解如何通过调节空气弹簧的气压来改变悬架刚度和车身高度。

2. 电控悬架系统调节方法- 实践操作，学习如何使用专用工具和设备对电控悬架系统进行调节，包括车身高度调整、悬架刚度调节等。

- 通过调节实验，观察车身高度和悬架刚度的变化，验证调节效果。

3. 电控悬架系统故障诊断- 学习电控悬架系统常见的故障现象和原因，如车身高度异常、悬架刚度不稳定等。

- 通过故障诊断流程，掌握如何使用诊断工具和仪器对电控悬架系统进行故障诊断和排除。

五、实训过程1. 理论讲解- 实训教师详细讲解电控悬架系统的组成、工作原理和调节方法，并举例说明其在实际行驶中的应用。

2. 实物展示- 教师展示电控悬架系统的实物，让学生直观了解其结构和组成。

3. 实践操作- 学生分组进行实践操作，按照实训指导书的要求，对电控悬架系统进行调节和故障诊断。

- 教师现场指导，解答学生在操作过程中遇到的问题。

4. 讨论交流- 学生分组讨论实训过程中遇到的问题和心得体会，分享经验。

六、实训结果1. 学生掌握了电控悬架系统的基本组成、工作原理和调节方法。

2. 学生能够使用专用工具和设备对电控悬架系统进行调节和故障诊断。

3. 学生了解了电控悬架系统在实际行驶中的应用，提高了对汽车悬架系统的认识。

七、实训总结本次电控悬架实训使学生对电控悬架系统有了更深入的了解，提高了实际操作能力和故障诊断水平。

在今后的学习和工作中，我们将继续努力，不断提高自己的专业技能，为我国汽车行业的发展贡献力量。
