开关电源常见故障检修方法开关电源是利用现代电力电子技术，控制开关晶体管开通和关断的时间比率，维持稳定输出电压的一种电源。
广泛运用在工业、军事、科研、通讯、医疗及多种家用电器中。
开关电源的发展与应用在节约能源、节约资源及保护环境方面都具有重要的意义。
下面我们就来看看开关电源电路图与维修技巧。
开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
开关电源电路图开关电源的维修步骤：1、断电情况下，“看、闻、问、量”看：打开电源的外壳，检查保险丝是否熔断，再观察电源的内部情况，如果发现电源的PCB板上有烧焦处或元件破裂，则应重点检查此处元件及相关电路元件。
闻：闻一下电源内部是否有糊味，检查是否有烧焦的元器件。
问：问一下电源损坏的经过，是否对电源进行违规操作。
量：没通电前，用万用表量一下高压电容两端的电压先。
如果是开关电源不起振或开关管开路引起的故障，则大多数情况下，高压滤波电容两端的电压未泄放悼，用万用表测量AC电源线两端的正反向电阻及电容器充电情况，电阻值不应过低，否则电源内部可能存在短路。
电容器应能充放电。
脱开负载，分别测量各组输出端的对地电阻，正常时，表针应有电容器充放电摆动，最后指示的应为该路的泄放电阻的阻值。
2、加电检测通电后观察电源是否有烧保险及个别元件冒烟等现象，若有要及时切断供电进行检修。
测量高压滤波电容两端有无300伏输出，若无应重点查整流二极管、滤波电容等。
测量高频变压器次级线圈有无输出，若无应重点查开关管是否损坏，是否起振，保护电路是否动作等，若有则应重点检查各输出侧的整流二极管、滤波电容、三通稳压管等。
如果电源启动一下就停止，则该电源处于保护状态下，可直接测量PWM芯片保护输入脚的电压，如果电压超出规定值，则说明电源处于保护状态下，应重点检查产生保护的原因。
ＯＣＣＵＰＡＴＩＯＮ2012 1096案例C ASES彩色电视机开关电源常见故障的分析与检修吴乐明摘 要：电源电路为彩色电视机各个组成部分提供所需的工作电压，是电视机正常工作的前提。
一旦电源电路发生故障，电视机将处于“三无”状态（无伴音、无光栅、无图像）。
彩色电视机的电源采用的是开关稳压电源，具有工作效率高、稳压性能好、调整范围宽等优点，还可以实现遥控开、关机，但电路复杂，故障率高，是电视机检修的重点部位。
本文以ＴＣＬ２１１６型彩色电视机为例对其电源电路进行分析，并根据经验对出现的常见故障检修进行总结。
关键词：彩色电视机 电源电路 分析 故障检修开关式稳压电源，是一个将交流转换为直流，将直流又转换为交流，再将交流转换为稳定直流电的电源转换电路。
它是通过改变电路中控制元件的导通时间来调整电压大小随负载变化，且无论输入电压和电源负载发生何种变化，它都能使输出电压保持在一个非常稳定的工作状态，是一种新型直流稳压电源。
一、开关稳压电源的基本工作原理开关稳压电源主要由抗干扰电路、整流滤波电路、振荡电路、稳压控制电路、保护电路、待机控制电路等组成。
开关电源的主要作用是把220V的交流电转变为行输出电路所需的100V以上的直流电压、遥控系统所需的+5V的直流电压和其他系统的工作电源（如伴音系统、场输出系统等），但其他系统的工作电源也可由行输出变压器脉冲整流电源提供。
开关电源电路组成方框图如图1所示。
图1 开关电源电路组成方框图二、开关稳压电源电路分析以TCL2116型彩电为例，其开关稳压电源电路采用自激式开关电源。
采用开关管集电极电流流过开关变压器的初级绕组产生自感电动势，在反馈绕组⑤～⑥间产生互感电动势加至开关调整管的基极，使开关调整管自激振荡，经开关变压器耦合，在变压器二次绕组中分别输出几组直流电压，供给行扫描及伴音功放电路。
主要电路分析如下。
1.整流滤波电路交流输入电路的整流滤波电路由整流桥V D 801～ VD804、C804～C805、限流电阻R801及滤波电容C806等组成。
解析开关电源电压输出低的原因和检修方法1、开关电源电压输出低的原因(1)220V交流电压输入和整流滤波电路对开关管提供的工作电压不够,超出脉宽调整电路控制范围。
（2)负载电路存在过流引起开关电源负载加重而导致输出电压下降.(3）开／关机切换错误，行扫描电路刚开始工作瞬间,开关电源即处于待机状态，此类故障适用于无预备电源的机器，CPu电源取自同一个电源, 非副电源提供。
(4)开／关机接口电路末端因故障处于开机与待机之间的状态，从而导致开关电源输出电压低于正常值高于待机值。
（5)保护电路末端因故障进入导通状态,使电源进入弱振状态，引起开关电源输出电压下降。
（6)整流输出电路中二极管和滤波电容、限流电阻损坏引起输出电压低。
(7)脉宽调制电路故障，不能对开关电源输出电压的变化作出正确的响应，对开关管基极电压调整方向不对，从而造成开关电源输出电压低。
（8)正反馈电路中的正反馈电阻值变化，续流二极管性能变质或恒流源故障,使正反馈量不足,导致振荡周期变长，振荡频率下降，从而引起开关电源输出电压低.(9)它激式开关电源因未得到行逆程脉冲而工作于低频状态，造成输出电压低.2、判断故障的方法与步骤从上述分析的原因看出，引起电压低的原因涉及到了开关电源自身的各个部分和与开关电源相关的所有电路,在检修时应先缩小故障范围.(1）先测开关管c极电压，确认开关管供电正常.（2)根据开关电源各个输出端电压判断故障。
开关电源有的输出端电压正常，有的低于正常值。
故障在输出电压低的这个整流输出电路，应对电路中的限流电阻、整流二极管、滤波电容进行检查代换，若限流电阻发烫,说明负载过流，查负载。
开关电源各路输出均低.这种情况说明负载和整流输出电路均正常，故障在开关电源的正反馈电路、脉宽调整、开／待机电路、保护电路.输出电压有的下降比例大，有的输出电压下降比例小。
测量结果说明故障在输出电压下降比例大的电路.此时可断开此路负载,如果断开的是行电路，应接假负载。
3842开关电源常见故障的分析及维修3842开关电源是以美国Unitorde公司生产的一种性能优良的电流控制型脉宽调制芯片UC3842（KA3842）为主控芯片，IGBT（绝缘栅双极场效应晶体管）为“开”“关”器件，配合LM324（四运放）或LM358（双运放）及光电耦合器（PC817）作为输出负载反馈器件，以及TL431（高精密并联稳压器），高频变压器为主要元件所组成的脉冲宽度调制（PulseWidthModulation,缩写为PWM）式开关电源。
3842各脚功能：1. 误差放大输出（输出补偿）3.4伏2. 误差放大器反相输入端 （电压反馈）2.4伏3. 电流感应放大器同相输入端 （电流检测）0.1伏4. 内接振荡器外接rc（定时）元件 1.9伏5. 接地0伏6. 驱动信号输出端 2伏7. 电源供电端、欠压保护端 17伏8. 5伏基准电压输出 5伏1．2开关电源的工作原理220V的交流电经交流滤波电路滤除外来的杂波信号，同时也防止电源本身产生的高频杂波对电网的干扰。
再经二极管桥式整流电路和滤波电路，整流滤波后得到约300V的直流电，送给功率变换电路进行功率转换。
功率变换电路中的开关功率管（IGBT）就在脉冲宽度调制（PWM）控制器（UC3842）输出的脉冲控制信号和驱动下，工作在“开”“关”状态，从而将300V直流电切换成宽度可变的高频脉冲电压。
把高频脉冲电压送给高频变压器，高频变压器的次级（二次侧）就会感应出一定的高频脉冲交流电，并送给高频整流滤波电路进行整流，滤波。
经高频整流滤波后便可得到我们所需的各种直流电压。
输出电压下降或上升时，由取样电路将取样信号通过光电耦合器（PC817）,送入控制电路，经过其内部调制，由控制电路的输出端将变宽的或变窄的驱动脉冲送到开关功率管的栅极（G极），使变换电路产生的高频脉冲方波也随之变宽或变窄，由此改变输出电压平均值的大小，从而使直流电压基本稳定在所须的电压值上。

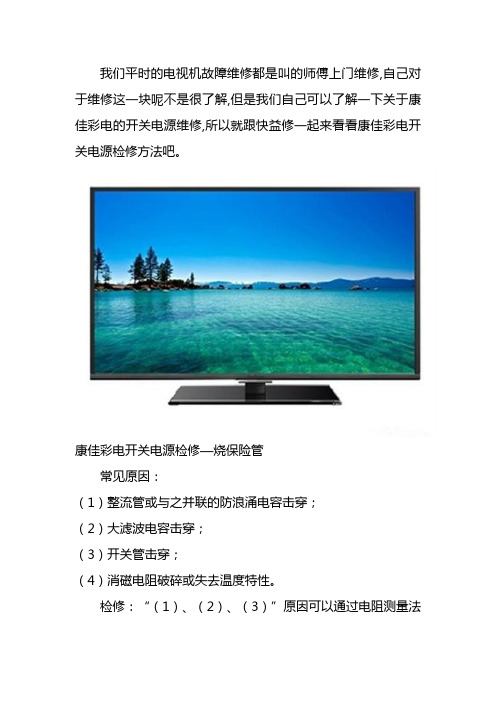

我们平时的电视机故障维修都是叫的师傅上门维修,自己对于维修这一块呢不是很了解,但是我们自己可以了解一下关于康佳彩电的开关电源维修,所以就跟快益修一起来看看康佳彩电开关电源检修方法吧。
康佳彩电开关电源检修—烧保险管常见原因：（1）整流管或与之并联的防浪涌电容击穿；（2）大滤波电容击穿；（3）开关管击穿；（4）消磁电阻破碎或失去温度特性。
检修：“（1）、（2）、（3）”原因可以通过电阻测量法很快查出,如在路电阻正常则多为“（4）”原因造成,可以断开或更换实验。
“（1）、（2）、（4）”原因换为新元件即可,唯开关管击穿时必须仔细查明击穿原因,否则会屡次烧毁开关管,增加维修成本或扩大故障范围,造成不必要的损失。
康佳彩电开关电源检修—开机瞬间有输出,之后降为0伏检修一般是负载击穿或电源输出过高,电源过流或过压保护电路瞬间保护所致。
应接假负载分析、查找电源升高或负载击穿、过流的原因。
康佳彩电开关电源检修—输出电压高或低或不稳定检修输出电压升高一般是稳压电路出现故障,包括取样、误差放大、基准、脉宽调整等几部分,但应先更换取样滤波电容和开关管基极的脉宽调整电解电容。
输出电压低除上述原因外须断开负载,判断负载有没有短路、击穿、过流现象。
输出电压不稳定就要看具体情况了,检查滤波、供电,还要查电源本身出故障而处于保护状态。
可分为：（1）过流保护：如开关管过流保护、场过流保护、行过流保护、束电流过流或断流保护等。
（2）其他保护：如欠压或失压保护、过零检测保护、场失落保护、过热保护。
（3）过压保护；+B电压过高保护、X-射线保护、电网电压过高保护等。
康佳彩电开关电源检修—有300伏电压输出,但次级始终无输出电压检修原因是无正反馈信号或无启动电压。
只查启动和正反馈元件有无脱焊或开路即可。
无启动时开关管无基极电压,400伏大滤波电容上存储的300伏电压无处释放而存在很长一段时间。
正反馈元件开路或脱焊时开关管基极会有0.7伏电压,400伏大滤波电容上存储的300伏电压在关机后很快下降为0伏。
微机开关电源的工作原理及故障检修微机开关电源是微机中故障率较高的部件之一。
目前微机普遍采用脉冲宽度调制变换式开关直流稳压电源，其结构基本相同，故障检修有一定规律。
下面先简述微机开关电源的工作原理，然后结合笔者的检修经验，介绍微机开关电源常见故障的检修方法，供大家参考。
一、微机开关电源的工作原理微机开关电源一般都是脉宽调制变换型开关直流稳压电源，它由输入电路、功率变换电路、控制电路、保护电路及主机启动电路构成，大都采用他激式双管半桥型，基本工作原理如图1所示。
工作过程如下：接通电源后，交流输入通过交流低通滤波器再经整流滤波线路，得到约300V的直流高压，经电容C1、C2分压后加给两只推挽功率开关管Q1、Q2 ；直流高压还驱动电源内部所需的辅助电源，为脉宽调制组件(一般用TL494、SG3524集成块)提供工作电源。
控制组件输出两路相位相差180度、频率约几十千赫、宽度可调的驱动脉冲，分别驱动推挽功率开关管Q1、Q2，使两管轮换处于饱和与截止状态。
两个推挽功率开关管Q1、Q2和电容器C1、C2构成桥路的四臂，组成桥式连接，高频变压器的初级绕组作为桥式回路的负载。
当功率管未受触发信号作用时，两电容充电，因电容C1、C2容量相等则Vc1=Vc2，其值为直流高压的一半约150V。
当触发信号作用使Q1饱和Q2截止时，C1沿Q1及变压器T1初级绕组放电，同时电源通过Q1及T1初级绕组对C2充电;当Q1截止Q2饱和时，C2放电C1充电。
在一个周期内T1初级绕组两端产生±150V的对称脉冲方波，这一方波在T1次级各绕组中感应出脉宽调制脉冲电流，经各自的整流滤波回路后，向微机负载提供±5V和±12V直流电压。
电路以+5V输出电压为反馈信号，送到控制组件取样放大器的同相输入端与基准电压相比较，比较的误差经放大后控制脉冲方波的宽度，从而调整+5V直流输出的电压值，达到稳压的目的。
为了使电源安全工作，一般设有过流、过压保扩和市电欠压保护等电路。
解析开关电源电压输出低的原因和检修方法1、开关电源电压输出低的原因(1)220V交流电压输入和整流滤波电路对开关管提供的工作电压不够,超出脉宽调整电路控制范围。
（2）负载电路存在过流引起开关电源负载加重而导致输出电压下降。
（3）开／关机切换错误，行扫描电路刚开始工作瞬间，开关电源即处于待机状态，此类故障适用于无预备电源的机器，CPu电源取自同一个电源，非副电源提供。
（4)开／关机接口电路末端因故障处于开机与待机之间的状态，从而导致开关电源输出电压低于正常值高于待机值。
（5）保护电路末端因故障进入导通状态，使电源进入弱振状态，引起开关电源输出电压下降.（6）整流输出电路中二极管和滤波电容、限流电阻损坏引起输出电压低。
（7）脉宽调制电路故障，不能对开关电源输出电压的变化作出正确的响应，对开关管基极电压调整方向不对，从而造成开关电源输出电压低。
（8)正反馈电路中的正反馈电阻值变化，续流二极管性能变质或恒流源故障，使正反馈量不足，导致振荡周期变长，振荡频率下降,从而引起开关电源输出电压低。
(9)它激式开关电源因未得到行逆程脉冲而工作于低频状态，造成输出电压低。
2、判断故障的方法与步骤从上述分析的原因看出，引起电压低的原因涉及到了开关电源自身的各个部分和与开关电源相关的所有电路，在检修时应先缩小故障范围。
（1）先测开关管c极电压,确认开关管供电正常.（2）根据开关电源各个输出端电压判断故障。
开关电源有的输出端电压正常，有的低于正常值.故障在输出电压低的这个整流输出电路，应对电路中的限流电阻、整流二极管、滤波电容进行检查代换，若限流电阻发烫,说明负载过流，查负载.开关电源各路输出均低.这种情况说明负载和整流输出电路均正常,故障在开关电源的正反馈电路、脉宽调整、开／待机电路、保护电路.输出电压有的下降比例大,有的输出电压下降比例小.测量结果说明故障在输出电压下降比例大的电路。
此时可断开此路负载，如果断开的是行电路，应接假负载。
开关电源故障检修方法开关电源是一种将交流电转换为直流电的电源，广泛应用于工业、通信和家庭电子设备中。
然而，由于使用和环境等原因，开关电源可能会遇到一些故障。
以下是开关电源故障的常见原因和检修方法。
一、开关电源无输出1.检查电源输入确保电源的输入电压符合标准范围，并检查输入端是否有供电。
2.检查开关管使用万能表或特殊的开关管测试仪检查开关管是否损坏。
如果开关管损坏，需要更换。
3.检查变压器检查变压器是否正常工作。
使用万能表或特殊的变压器测试仪检查变压器的电阻是否正常。
如果变压器损坏，需要更换。
4.检查反馈电路检查反馈电路中的元件和电路连接。
使用万能表检查反馈电路的元件是否损坏或连接是否松散。
5.检查滤波电容检查滤波电容是否正常工作。
使用万能表或特殊的电容测试仪检查电容的电阻和电容值是否正常。
如果电容损坏，需要更换。
二、开关电源过载或短路1.检查输出负载确保输出负载符合开关电源的额定负载范围。
如果输出负载过大，需要减小负载或更换更大功率的开关电源。
2.检查保护电路检查保护电路是否正常工作。
使用万能表或特殊的保护电路测试仪检查保护电路的元件和电路连接是否正常。
3.检查开关管和功率电容检查开关管和功率电容是否正常工作。
使用万能表或特殊的元件测试仪检查开关管和功率电容的电阻和电容值是否正常。
4.检查控制电路检查控制电路是否正常工作。
使用万能表或特殊的控制电路测试仪检查控制电路的元件和电路连接是否正常。
三、开关电源工作不稳定或产生噪音1.检查输入电源检查输入电源的稳定性和电压波动情况。
使用电压表或特殊的电源测试仪检测输入电压的波动情况。
2.检查输出电压检查开关电源的输出电压是否稳定。
使用万能表或特殊的电压测试仪检测输出电压的波动情况。
3.检查滤波电容检查开关电源的滤波电容是否正常工作。
使用万能表或特殊的电容测试仪检测滤波电容的电阻和电容值是否正常。
4.检查开关管和功率电容检查开关管和功率电容是否正常工作。
使用万能表或特殊的元件测试仪检查开关管和功率电容的电阻和电容值是否正常。
解析开关电源电压输出低的原因和检修方法集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）解析开关电源电压输出低的原因和检修方法1、开关电源电压输出低的原因(1)220V交流电压输入和整流滤波电路对开关管提供的工作电压不够，超出脉宽调整电路控制范围。
(2)负载电路存在过流引起开关电源负载加重而导致输出电压下降。
(3)开／关机切换错误，行扫描电路刚开始工作瞬间，开关电源即处于待机状态，此类故障适用于无预备电源的机器，CPu电源取自同一个电源，非副电源提供。
(4)开／关机接口电路末端因故障处于开机与待机之间的状态，从而导致开关电源输出电压低于正常值高于待机值。
(5)保护电路末端因故障进入导通状态，使电源进入弱振状态，引起开关电源输出电压下降。
(6)整流输出电路中二极管和滤波电容、限流电阻损坏引起输出电压低。
(7)脉宽调制电路故障，不能对开关电源输出电压的变化作出正确的响应，对开关管基极电压调整方向不对，从而造成开关电源输出电压低。
(8)正反馈电路中的正反馈电阻值变化，续流二极管性能变质或恒流源故障，使正反馈量不足，导致振荡周期变长，振荡频率下降，从而引起开关电源输出电压低。
(9)它激式开关电源因未得到行逆程脉冲而工作于低频状态，造成输出电压低。
2、判断故障的方法与步骤从上述分析的原因看出，引起电压低的原因涉及到了开关电源自身的各个部分和与开关电源相关的所有电路，在检修时应先缩小故障范围。
(1)先测开关管c极电压，确认开关管供电正常。
(2)根据开关电源各个输出端电压判断故障。
开关电源有的输出端电压正常，有的低于正常值。
故障在输出电压低的这个整流输出电路，应对电路中的限流电阻、整流二极管、滤波电容进行检查代换，若限流电阻发烫，说明负载过流，查负载。
开关电源各路输出均低。
这种情况说明负载和整流输出电路均正常，故障在开关电源的正反馈电路、脉宽调整、开／待机电路、保护电路。
并联型LED开关电源电路实用检修方法汇总并联型结构的LED开关电源是目前比较常见的驱动电源类型之一，在实际的工作过程中，工程师需要及时进行LED开关电源检修，并对发现的问题快速处理。
在今天的文章中，小编为大家整理了一些并联型LED开关电源电路系统中常见的故障处理方法，希望通过本文的分享，为各位技术人员和工程师的日常检修提供一些帮助。
在并联型的LED开关电源检修过程中，最经常遇到的故障情况就是无光、无声、无图的三无状态，在这种检测状态的基础上，常见的LED开关电源故障有损坏保险丝、过压保护电路不动作等，下面我们一一来进行解读。
首先来看第一种情况，即开关电源本身出现了三无状态且保险丝损坏的情况。
一般情况下这种问题的故障范围是出在整流滤波电路上，通常表现为整流二极管击穿或是滤波电解电容击穿。
此时，技术人员只需用万用表R/10挡测量整流二极管及滤波电容是否击穿，便可容易查出损坏的元件。
并联型的LED开关电源容易出现的第二种故障问题，就是出现了三无状态但保险丝没有损坏，且此时过压保护电路不动作。
出现这一问题时，其可能发生故障的范围就相对较大了。
开关电源电路的负载短路、开关变压器次级整流二极管击穿或是驱动电路、反馈电路及PWM控制电路等故障都可能产生这种故障现象。
由于这种故障所处的位置可能在负载，也可能在开关电源内部，因此，应先确定故障的位置。
面对这一情况时，最稳妥的检查方法就是采用假负载法。
首先我们需要将开关电源电路输出端断开，然后在+B端电压输出端接一只400Ω/100W的电阻。
若没有这种电阻，也可用100W灯泡作为负载。
接好电阻或负载灯泡后，我们就需要开机测量+B输出端电压是否正常，若电压基本正常，则为负。
开关电源故障检修思路日期：2011年8月27日 16:15电源故障（无电压输出）：电源无输出，如果保险丝烧断且发黑严重，则应检查是否有短路故障，通常300V滤波电容、消磁电阻和开关电源管损坏较为常见。
如无明显短路，则检测300V直流是否正常，不正常则检修300V整流滤波电路，正常则检修开关电源。
开关电源如果没有电压输出，则应重点检查起动电路与正反馈支路以及电源开关管，必要时可断开控制支路以确定振荡电路是否正常，不过此时进行降压检修。
除以上所述基本电路外，一些新型电视机电源多采用了许多保护电路，当电源过压、过流以及负载异常或保护电路和保护性元件不良时，也会引起电源无输出故障，这一点应引起注意。
另可参照“三无（由电源部分引起）”来检修。
输出电压低，有异常响声：输出电压低且有异常响声，通常为电源本身故障或电源负载故障，可用假负载来判断电源是否正常，确认为电源输出电压过低，除稳压控制回路外，还应检查正反馈回路以及负载回路与开关变压器。
如电源带假负载时正常，则多为电源负载故障，可参照“三无（由行部分引起）”和“三无（由电源部分引起）”来检修。
如果行部分正常，则可检测其它供电负载是否正常。
输出电压不稳定：通常电源输出电压不稳定有可能由电源本身引起，也可能由电源负载引起。
可采用带假负载的办法来判断是否电源故障。
如确认为电源故障，应重点检修稳压控制部分。
如为负载不良，可参照“三无（由行部分引起）”来检修。
另可参照“三无（由电源部分引起）”来检修。
如果行部分正常，则可检测其它供电负载是否正常。
输出电压高：对于电源输出电压过高，故障应在稳压控制回路，极少数出在电源开关管和开关变压器。
所属类别：公司新闻该资讯的关键词为：了解工作原理如果要学会排除开关电源的故障，我们得对其工作原理以及哪些元件易损坏有个了解。
当市电从输入端输入时，首先到达由电容和电感组成L型或π型滤波电路进行滤波，以消除市电中的浪涌电压和干扰信号，提高电源质量。
同时，在市电输入端还串接有保险管，当电源发生短路性故障时，保险管熔断，避免故障扩大化。
并且，现在大多数的开关电源输入端还并有压敏电阻。
这种电阻当电压正常时，阻值为无穷大，不影响电路的工作。
而一旦电压过高，压敏电阻将短路，使通过保险管的电流增大，保险管熔断，避免了因高压致其他元件损坏。
经过滤波后的交流电经二极管桥式整流电路和高压大容量电容滤波后，生成300V的高压直流电压，之后该电压经电阻降压和简单稳压后送入振荡控制电路以生成振荡信号，生成的振荡信号通过电源振荡管放大后，配合高频变压器，会被转变为低压交流电压，低压交流电压再经过一次整流滤波后，就可以生成各种可供设备使用的低压直流电了。
另外，在主电压输出端，还设有电压采样反馈电路，将当前电压反馈回振荡控制电路，一旦主电压由于负载变化而产生电压漂移时，振荡控制电路将改变振荡脉宽，以保证输出电压的稳定性。
同时，当负载短路时，采样反馈信号也会及时通知振荡控制电路，停止电压的输出，避免电源因过载而损坏。
故障检测的方法对开关电源有了一个基本了解后，我们来看看故障的检测与维修方法。
首先应观察电源保险管是否损坏。
如保险管损坏，不能急于更换，必须要先检查电源是否存在短路现象。
方法：用万用表的电阻挡测试电源保险管后的交流端(测试点一)，其正常电阻应在数十千欧姆以上，如电阻为零，则说明电源存在交流短路现象。
另外，我们还应重点检查电源的交流滤波电容是否损坏；同时如果有压敏电阻的话，还应检查这一电阻。
如上述测试结果正常，我们接着应检测电源的四个整流二极管(测试点二)。
在正常状态下，二极管的正向电阻为数k(用万用表×1k挡测试)，反向电阻接近无穷大。
如发现测试结果不正常，则需更换。
顺着排查下来，接着要做的是测试电源的直流电阻这一部位(测试点三)，其正常电阻也在数k，如电阻为零，则说明存在直流短路。
造成直流短路的原因比较多，像滤波电容短路性损坏、电源振荡管损坏，振荡集成块及外围电路部分损坏都可能造成短路现象。
在此，需要说明的是在更换电源振荡管之前，必须确定振荡集成块及外围电路正常，否则会造成电源管的再次损坏。
排除了开关电源上述问题后，说明故障大多存在于振荡控制电路、采样反馈电路或负载上。
这时，我们应先检查振荡集成块的供电电路是否正常(测试点四)，其正常的电压应该在10V左右(特别提醒：由于测试电压应在通电情况下进行，而电源板上有高压的市电，因此要特别注意人身安全，不可尝试直接触摸电源的任何部分)。
如该点无电压或电压很低，首先要检查降压电阻是否损坏；其次再检查振荡集成块和其外部的供电电路是否正常。
如外围电路未发现故障，建议更换振荡集成块。
当然，有时候电源不能正常输出电压也有可能是由于负载短路使电源保护造成的。
对这款电源而言，我们只须将输出线拔除，检查输出电压是否正常(测试点五)，即可确定故障部位。
前面的故障排除后，最后还应该检查反馈电路部分，一般来说这部分故障主要集中在光电耦合器和其放大电路上，要特别注意。
总结当然，上述方法并不能解决电源所有的问题，但对于开关电源日常较容易出现的一些问题还是行之有效的。
希望通过这次介绍，能起到一个抛砖引玉的作用，对大家解决开关电源中遇到的小问题有所帮助。
开关电源从激励方式来看，有自激和它激两种。
还有一个分类形式－－串联和并联，串联电路已完全淘汰，没必要再研究它了。
其中自激电路比较有代表性的大家也很熟悉的是A3电源，它激的基本都是电源模块或者用一个小集成块驱动开关管。
模块的代表电路有STR-S6709/STR6656等,独立集成块驱动开关管的有TEA2261、TDA4605等.新机型已经出现了很多模块，几乎都是它激式了。
单块模块基本都是它激电路，也有自激的，比如6309。
自激电路基本构成：自激电路的实质其实就是一个单管自激振荡电路，加入脉宽控制电路和稳压取样电路就成了最基本的开关电源，当然，实际电路还要加入必要的过流过压保护。
自激振荡电路的调整方式除了脉冲宽度调整外，还有一个方式－－调频，调频电路比较复杂，已经落伍，基本不用。
我见过的机型好像有：德律风根，***，都是一些欧洲品牌。
自激振荡电路有两个最基本的元件：一个电阻（约20－47欧）和一个电容串联，正是它们将开关变压器某绕组的脉冲信号反馈到三极管基极，以维持三极管的稳定振荡状态。
它激电路构成：它激电路因电路形式比较复杂，用分离元件来实现是不现实的，而集成电路的优势恰恰是能将复杂的多元件电路集成到一个芯片之中，所以它激电路最适合模块，自激电路中各种大容量（相对的，1UF已经大得不得了啦）电容较多，反倒难以集成化，也难以开发出新型号模块。
它激模块的特征更明显，振荡源是需要工作电压的，这个电压当然要滤波、稳压，还要从整流主电源上获得启动电压，启动后自动从开关变压器获取电源维持稳定工作。
不管自激或者它激，必然有一个能承受高压脉冲的开关管。
在自激电路中通常都是普通三极管（NPN）。
场效应管相对来说能承受更大的功率和温度而体积可以稍微小一点，因此，新出现的电源模块大多数都是集成了场效应管。
以上谈到的是常见CRT电视机的开关电源，不包括电脑主机电源、液晶等离子电视机电源。
说句题外话，液晶等离子电源被设计得很复杂，元件也很特殊，虽然说的是节能高效，个人认为，弄得那么复杂很可能还有技术垄断的成份，让你没法修。
自激电路维修心得：上面说了，自激电路的核心就是单管振荡电路，ok，只要振荡回路具备，启动电流具备，振荡条件完整了。
检修一个不能起振的电源，有的同志会检查每一个元件，查不到就晕，我也查，但只是粗查，我使用的是数字表，在线量一量各二极管三极管、光藕、电阻。
没找到明显坏元件时，我会毫不犹豫的去掉脉宽控制，让开关管独立振荡，先把电源启动起来。
短路脉宽控制三极管BE结，命令它停止工作。
开关管失去控制完全自由振荡，将输出很高电压，同时开关管自身电流、集电极脉冲电位都会升高，开关管会击穿。
取消脉宽控制当然要有前提－－在开关变压器进电处割断，串入200W灯泡，这200W灯泡能起到限流作用，可保证开关管不烧。
输出+B接假负载25W，这25W的目的是将电压输出强行拖低，迫使输出电压不至于太高而损坏后面电路。
（行管be结短接命令行输出暂停。
）好啦，电源接近裸体了，只剩下启动电阻和振荡回路的电阻电容，没理由不起振了（变压器损坏极少见，输出短路自然要优先排除）。
起振了，恢复脉宽三极管，其它实质问题没解决，此时仍然会“三无”第二步，脱开光藕次级一个脚，让光藕失效，光藕是一个分界点，脱开后电源起振，问题在稳压取样和光藕本身，还不能起振，从光藕到脉控管之间就是病根了。
没有光藕的电路，可从脉控三极管至取样三极管之间，逐级短路或短路，逐级让电路停止工作******。
通电、安全，我的法宝。
可能麻烦一点，但百试不爽，指导徒弟维修能更快让他接受并消化。
近日维修两例：1，A3电源不起振。
徒弟已仔细测量了各个元件，检修陷入困境。
再次问他确认每个元件都测量过了吗，回答肯定。
三下五除二，串入灯泡接上假负载。
短路脉控管be结，不起振，有点晕，见鬼了。
莫非该管ce漏电，拆了它，起振了，哈哈。
测量它，好的，换一个装上去，还是不起振。
冷静分析，应该是启动电流问题了，该电路启动电阻由三个电阻串联，量第二个电阻后面居然还有100V，它之后只剩下一个15k到开关管基极了，只能是15K阻值变大了，******判断正确，开路了，15k还并了一个二极管，启动电流要通过这个反接的二极管（软击穿它）才能到达，******修复。
这15k电阻是应该能在线量出来的，不能起振也应该首先检查启动电路，被徒弟误导，呵呵。
