彩电开关电源的检修

电源电路原理与故障维修
1.2 开关电源电压输出异常的故障维修 1．检修流程
电源电路原理与故障维修
2．常见故障分析与检修 【实例1】B1端输出电压低
故障分析：机内有叫声，说明开关电源振荡电路已启动工 作，此故障可能是开关电源中稳压控制电路元件不良而失控。
检修步骤： （1）用万用表测量VT432的c-e极间阻值为0，说明VT432击 穿。 （2）焊下已损坏的VT432，在C561两端接一只60W/220V灯 泡。 （3）通电，灯泡始终发光较强；按遥控关机键，串联的灯泡 能够熄灭，说明N501、VT511基本正常，故障部位在误差取样 放大电路。 （4）测量VT533的发射极电压为3V左右，低于正常值6.3V。 （5）怀疑VT533、VD561损坏，用万用表测量之，发现VD561 漏电。 （6）更换VD561，故障排除。
彩色电视机原理及维修技术
电源电路原理与故障维修
汇佳彩电的开关电源电路的故障维修
1.1 开关电源无电压输出的故障维修 1．检修流程
电源电路原理与故障维修
2．常见故障分析与检修 【实例1】指示灯不亮，“三无”
故障现象：无光栅、无图像、无伴音，开机即烧断保险丝。 故障分析：一种可能是电源电路本身短路，另一种可能是电 源电路的负载短路。 检修步骤： （1）测量B1端对地电阻为50Ω左右，正常，说明电源电路的 负载未短路，显然电源电路本身有短路故障。 （2）测量电源插头两端电阻无穷大，说明交流滤波器正常 （3）将消磁线圈插头拔掉，测量电源插头两端阻值较小，说 明整流滤波电路中元件有击穿短路或漏电现象。 （4）测量VD503～VD506、C507，发现VD504正、反向电阻均 为0，说明VD504击穿短路了。
彩色电视机原理及维修技术

浅析彩色电视机开关电源的检修【摘要】开关电源是彩色电视机整机的能源供给电路，电路比较复杂，工作原理比较难理解，并且工作在大电流、大电压的状态中，是故障率比较高的一部分电路，是电视机检修的重点难点，因此掌握这部分的检修技巧非常重要。

本文对检修彩色电视机开关电源的步骤和在检修过程中要注意的问题及接假负载后会出现的几种情况作了阐述，使我们能快速、准确地检修开关电源。

【关键词】开关电源；检修；彩色电视机一、开关电源的组成和作用开关电源是彩色电视机整机的能源供给电路，电路主要由抗干扰电路、整流滤波电路、振荡电路、稳压控制电路、保护电路、待机控制电路等组成，振荡电路由开关变压器、开关调整管、启动电路、正反馈电路构成。

开关电源在整机中的作用是将220V交流电直接整流、滤波获得300V脉动的直流电压，再由开关调整管、开关变压器、控制电路去控制调整管，输出稳定的直流电压，供给行扫描电路、场扫描电路、伴音功放、解码器公共通道、调谐器等电路，作为它们的工作电压。

开关电源电路供整机各部分的工作电压如下：（1）102～140V电压，一般是供给行推动电路，行输出电路；（2）25～57V电压，供给场输出级；（3）12V电压，供给公共通道集成电路、解码电路、遥控板电路；（4）16～24V电压，供给伴音功放电路；（5）主电源电压经并联型稳定电路后得到33V电压供给预选器；（6）5V电压，供给微处理器（CPU）。

二、检修开关电源的步骤开关电源的电路比较复杂，工作原理比较难理解，并且工作在大电流、大电压的状态中，是故障率比较高的一部分电路，是电视机检修的重点和难点。

因此掌握开关电源的检修技巧非常重要。

一台彩色电视机在开机的时候如果发现电源指示灯不亮，我们就要怀疑是开关电源出现了问题。

因此第一步就是断开电源线，拆开电视机后盖，卸下电路板，在这过程中要注意对高压包放电，高压包里面的电量虽然不多但有很高的电压，是个很危险的地方。

高压包放电的方法是：用一根万用表表笔的一端连接捆绑着显像管上的地线，另外一端去接触高压帽里面的簧片，听到“啪”的响声就是放电了。

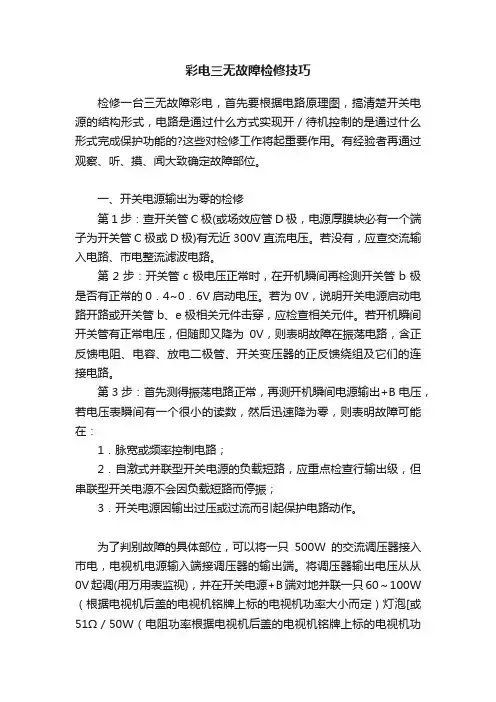

彩电三无故障检修技巧检修一台三无故障彩电，首先要根据电路原理图，搞清楚开关电源的结构形式，电路是通过什么方式实现开／待机控制的是通过什么形式完成保护功能的?这些对检修工作将起重要作用。

有经验者再通过观察、听、摸、闻大致确定故障部位。

一、开关电源输出为零的检修第1步：查开关管C极(或场效应管D极，电源厚膜块必有一个端子为开关管C极或D极)有无近300V直流电压。

若没有，应查交流输入电路、市电整流滤波电路。

第2步：开关管c极电压正常时，在开机瞬间再检测开关管b极是否有正常的0．4~0．6V启动电压。

若为0V，说明开关电源启动电路开路或开关管b、e极相关元件击穿，应检查相关元件。

若开机瞬间开关管有正常电压，但随即又降为0V，则表明故障在振荡电路，含正反馈电阻、电容、放电二极管、开关变压器的正反馈绕组及它们的连接电路。

第3步：首先测得振荡电路正常，再测开机瞬间电源输出+B电压，若电压表瞬间有一个很小的读数，然后迅速降为零，则表明故障可能在：1．脉宽或频率控制电路；2．自激式并联型开关电源的负载短路，应重点检查行输出级，但串联型开关电源不会因负载短路而停振；3．开关电源因输出过压或过流而引起保护电路动作。

为了判别故障的具体部位，可以将一只500W的交流调压器接入市电，电视机电源输入端接调压器的输出端。

将调压器输出电压从从0V起调(用万用表监视)，并在开关电源+B端对地并联一只60～100W （根据电视机后盖的电视机铭牌上标的电视机功率大小而定）灯泡[或51Ω／50W（电阻功率根据电视机后盖的电视机铭牌上标的电视机功率而定）电阻]和一只电压表。

在确认+B滤波电容正常情况下，断开行管c极供电回路后试机。

若灯泡发亮(或电阻发热)，则表明电源已有输出，可每升高 10V，监测一次+B输出电压。

若输入电压升至某一值时+B已超过规定值，则说明开关电源不工作不是过压保护电路动作所致，应对电源的取样、误差放大电路及脉宽(频率)控制电路进行检查。

彩电开关电源故障的检修
开关型稳压 电源由于功耗 小 、效率高 、温升 低 、稳压范围宽 、重量轻等优点而被广 泛用于彩色电视机 ,但电路复杂导致 分析 、维修困难 ,使该部分故障几乎占 彩电 故 障 的 60 %～ 70 % , 为 了 能 准 确 、快速地检修故障 ,了解故障特点 、掌握检修方法 是必要的 。
气流影响产生的升力不可忽略 由于实验是在有空气的机舱中做的 ,因此相对 于进动轴来说 ,进动过程中陀螺外侧面逆着气流方 向 ,内侧面则顺着气流方向 ;由于粘滞作用 ,外侧面 的气流相对速度 V 1 较小 、内侧面的气流相对速度 V 2 较快 (图 2) ; 由流体力学伯努力方程 ,速度小的 地方压强大 、速度大的地方压强小 ,相对于进动轴而 言 ,外侧面的气流压强 p 将大于内侧面 ,这个力也 有一个向上的分力作用于陀螺 ,与科氏力一起对抗 使陀螺倾斜的重力矩 。而这种侧压力在重力消失时 仍然存在 ,从而促使其上升 ,如果陀螺绝对正立旋 转 ,就不会有这种力了 。 任何物理现象都有其深刻的力学原因 ,只要认 真分析就不难找到答案 。
科氏力与重力的失衡是主要原因 实验陀螺是对称性精度不高的普通玩具陀螺 , 所以旋转时即使看起来是正立的 ,也无明显进动现 象 。但由于总存在质心对自转轴一定程度的偏离 , 因此对支点的重力矩不为零 ,陀螺在这一外力矩作 用下必然发生进动 ,以使其不向下倾倒 。使用家用 洗衣机等一些转动机械时 ,通常能感到很强的振动 , 特别是在转速较低的情况下 ,这就是转子对称性不 高造成的 。
图1
图2
由陀螺力学可知 ,旋转陀螺不倒是因为进动产 生的科氏力矩与重力矩相互平衡 ,科氏力矩的一个 竖直向上分力刚好与重力抵消 (图 1 中的偏转有些 夸张) ,因此在旋转陀螺突然失重时 ,由于角动量守 恒 ,陀螺的自转和进动并不会因此改变 ,即科氏力矩 仍然存在 ,正是其向上升力促使陀螺飞了起来 。

彩电电源的维修彩电电源电路的损坏率在电视机维修中是比较高的,现在的彩色电视机电源电路无一不是采用开关式稳压电源电路.开关稳压电源电路大致分为并联型和串联型两大类,其振荡电路均是清一色的自激式振荡电路,有些引入了行同步功能,有些则没有,开关电源的原理这里我们就不多说了(因有很多资料已介绍),这里我们主要介绍一下开关电源的主要检修方法.一般的开关电源是由振荡电路、稳压电路、保护电路三大部分组成.1、振荡电路:开关电源振荡电路分为晶体管振荡电路和集成块振荡电路,如STR-S....系列IC,TEA2104,TDA4601,TDA4605,TDA2261等等．2、稳压电路:开关电源的稳压原理均采用脉冲调宽式的稳压方式,即通过自动改变开关功率管的关闭和导通时间的比例,或通过改变振荡器输出脉冲的占空比来达到稳压的目的.稳压部分的电路由取样、比较、控制三个部分组成,很多机芯此部分电路是采用IC(如SE110等IC)和光耦件组合而成,而有些机芯则用分立元件组成(多为国产机),而有些机芯采用的电源IC本身就集成了这部分电路(如部分串联型开关电源IC).3、保护电路:彩电开关电源都设有保护电路,其保护方式均是使电路停振．有过流保护、过压保护和欠压保护(短路保护),还有过热保护．过流保护电路其过流取样点,大部分电视机中都是在主振功率管的发射极电位上.过压保护电路的取样点一般取自220V交流经整流滤波后的电压或主负载供电电压,通过一个齐纳二极管(稳压管)来进行取样判别.短路保护电路的取样点一般在稳压电源输出的低压组电源上．通过一个二极管来进行判别取样．在IC式开关电源中,有部分机所采用的电源IC内部设有"闩锁电路",这个"闩锁电路"实际上是一个保护执行电路,各取样点送来的信号,通过它执行对电路的停振控制,引起开关电源故障的成因很多,限于篇幅这里就不一一列举,这里我们只谈谈其基本维修方法开关电源损坏后,大多都可独立进行维修,将负载全部断开,在主负载供电组电源上带一只220V40W的灯泡作假负载,并采用低压供电安全方式,即将供电电源经一自耦式变压器降至70V左右进行维修,这种维修方法可完全避免了因电路存在隐患而再度损坏元件的现象,一般正常的开关电源(并联式),在70V左右的供电压就能正常起振工作,慢慢调整自耦变压器的输出电压,开关电源的输出电压都应固定在其预设的电压值上不变,如果开关电源的输出电压随输入电压的变化而变化,则表明其稳压部分电路有问题.;如果没有电压输出则表明振荡电路部分有问题.第一种情况:我们以并联型光耦控制稳压式开关电源为例,讨论一下其维修方法.当开关电源不能正常稳压时,第一步是要确认引起故障的部位,简单快捷的方法是:将光耦件热地端的两控制脚短路,如果电路进入停振状态,则表明故障在取样比较部分电路,取样比较电路有问题多半是比较IC和光耦件损坏所至(比较IC损坏多数会引起光耦件同时损坏),如果是控制电路问题,如控制晶体管损坏,在晶体管的代换上一定要注意晶体管的参数.第二种情况:电路不起振,当确信供电电压正常时,首先检查启动电阻(即跨接在311伏电源与主振功率管基极之间的电阻是否开路或变直,另外要考虑到不起振是否是由于保护电路动作所引起,如STRS6309的第6脚电压(正常为0V),STR50213的第5脚(正常时100V左右)TEA2261的第3脚(正常时为0V),TDA4601的第5脚等等,如果是保护电路引起停振,一般在开机的瞬间电路能正常起振,可通过此点来进行判别,另外当控制电路有问题(如控制管击穿)也会引起电路停振.其实开关电源电路是比较简单的电路,只要分清主振电路,保护电路和比较稳压电路三者的联接关系,维修起来就觉容易了.另外,开关电源的主振功率管因其集电极是感性负载,所以主振管工作时,其集电极将要承受8-10倍于电源的脉冲电压,为此在电路上加入了吸收电路,(并于振荡变压器初级绕组的电容和电阻串联支路)和在主振管集电极与地之间并接的电容,这些元件的作用与行输出级的逆程电容有相似的作用.当这些元件有问题时,极易损坏主振功率管,此点需引起注意,我们曾维修过一台日立2518的彩电,检查发现其开关电源吸收电路的电容在温度升高时,电容值会变小,从而引起经常损坏电源主振功率管的故障.路法速修A3机芯电源电压过高故障对开关电源输出电压过高的这种故障，通常的检修方法都是采用在路电阻法和开路电阻法来查找故障元件。

液晶彩色电视机开关电源故障的检修技巧案例分析液晶彩色电视机开关电源电路与CRT彩色电视机的基本原理十分相似。

故对它们常见故障的检修方法也有很多相同之处。

液晶彩色电视机开关电源电路较常见的5种故障检修思路与方法简述如下。

1．熔断丝熔断对于熔断丝熔断故障，通常主要检查主电源整流滤波电路中的滤波电容器、整流桥各个二极管等部件。

当然，抗干扰电路有故障时，也会引起熔断丝熔断且发黑。

必须注意的是由开关管击穿引起的熔断丝熔断通常还伴随着过流检测电阻器与电源控制集成电路的同时损坏。

负温度系数热敏电阻器也较容易与熔断丝一起烧坏，检修时也应注意对它们的检查。

2．无电压输出，但熔断丝未熔断出现无电压输出，但熔断丝未熔断故障，说明开关电源电路没有工作，或者工作以后又进入了保护状态。

检修时，先测量电源控制集成电路启动引出脚是否有启动电压。

(1)若无启动电压或启动电压太低，则检查启动电阻器与该引脚外接的元器件是否有漏电现象存在。

(2)若有启动电压，再测量电源控制集成电路的输出端在开机瞬间是否有高、低跳变的电平信号。

·若无跳变，说明电源控制集成电路本身或其外围振荡电路元器件或保护电路有故障，可以先采用代换电源控铡集成电路，后检查外围元器件的方法查找故障。

·若有跳变，一般多为开关管本身不良或损坏，应重点对其进行检查。

3．输出端的电压过低引起开关电源输出端的输出电压过低故障的原因，除了稳压控制电路异常外，通常还有以下3个方面的原因：(1)开关管性能下降。

这种情况会导致开关管不能正常导通，使电源的内电阻值变大，带负载的能力变差。

(2)输出端整流二极管、滤波电容器失效。

这种情况可以通过代换的方法来判断它们是否损坏。

(3)开关电源的负载有短路故障。

尤其是DC/DC转换器短路或性能不良。

对此，可以采用断开开关电源电路全部负载的方法，来区别是开关电源电路不良还是负载电路的故障。

当断开负载电路后，输出端的电压恢复正常，则就说明是负载过重；若仍不能恢复正常，说明开关电源电路有故障。

三、切断控制电路。Q803为待机控制管，导通时为待机状态，同时控制Q802导通，将C817上的电压补充给光耦D803，使开关电源维持振荡，输出一个较低的+B电压（约30V）。把Q803拆除或将基极回路断开，即切断了待机控制电路。
四、将保护电路和控制电路分离后，即可对开关电源象一般常规电路一样进行检修了。IC802、Q801、光耦D803、IC803、T801等组成开关振荡及稳压电路。如果稳压性能变差，可检查以下元件：C812、C813、D803、IC803、IC802。如果启动困难，可查以下元件：R805、R806、C811、R807、R866。检修中发现，一些使用年久的彩电，由于IC802(STR-S6307)老化，其放大能力下降，启动能力和带载能力不足，可在C811上并联一个223P的电容，以增大激励电流。改善IC802振荡条件，使开关电源能够正常工作。开关电源正常工作的标志是：通电后，60W灯泡迅速点亮，同时喇叭里出现正常的沙沙声（未接天线，此时，高放、中放、音放电路应工作正常）。测+B电压应为113V，其它两组电压为46V和16V左右。如果+B电压偏差不大于5%可视为正常范围，不会引起保护电路动作。将Q803接入电路，恢复待机控制，此时，用遥控器可将灯泡点亮与关闭。仔细听开关电源应无“吱吱”叫声，如有叫声，应重点检查滤波电容C809、C815、C835。开关电源正常工作后，将保护电路恢复，将Q804接入电路，再次通电，如果灯泡不能点亮，说明故障出在保护电路本身。应重点检查以下元件：Q826、Q827、D836、D811、Q805、D831。
由Q454、R476、C459等构成。场输出电路IC451(8)脚24V工作电源是由行输出变压器T501(8)脚输出的行逆程脉冲经R517、D504、C513整流滤波后通过限流检测电阻R476提供的。当场输出电路工作电流正常(低于250mA)时，因检测电阻R476两端压降小于Q454发射结导通电压而使Q454处于截止状态，不影响综合保护电路的工作状态，而当场输出电

当Ｑ６０２ ｅ、ｃ极击穿后，往往伴随Ｒ６２２开路，此时测Ｑ６０２ ｅ、ｃ、ｂ各极电压均约１．３Ｖ。值得注意的是，Ｑ６０３并未受ＣＰＵ待机控制而导通，但由于Ｒ６２２开路，使Ｑ６０２ ｂ极电位过低而使Ｄ６１３正偏导通，这一结果同样通过ＩＣ６０３的调节而使ＩＣ６０１误入待机低功耗工作状态。这就是为什么＋５Ｖ端电压为０Ｖ而＋Ｂ端仍有约２５Ｖ电压的根本原因。
２．开机三无。
本机心当出现三无故障时，可观察电源保险是否熔断来进一步快速判断、检修。若电源保险Ｆ６０１熔断且管壳发黑，则属Ｃ６０７不良或损坏，伴随着ＩＣ６０１{1}、{2}脚击穿，Ｒ６１１、Ｒ６１２开路，一般换正品Ｃ６０７即可排除故障。若Ｆ６０１熔断而管壳不发黑，排除ＩＣ６０１本身质量问题外，重点查Ｃ６１２、Ｃ６１３、Ｃ６１４、Ｒ６０７、Ｒ６０８、Ｒ６０９、Ｄ６０４、Ｄ６０５等元件。最常见的是Ｒ６０９电阻值变大或Ｄ６０５性能不良。若Ｆ６０１完好，则查Ｒ６０４、Ｄ６０１是否变质。另外，Ｒ６０２、Ｄ６０８脱焊也较为常见。
由附图原理可知，正常工作时Ｑ６０１ ｅ、ｂ极电压反偏而截止；只有待机和市电较低时，各组电压下降，Ｔ６０１{6}－{5}绕组经Ｄ６０３、Ｄ６１８整流Ｃ６０９滤波所提供的电压随之下降至６．８Ｖ以下时，Ｑ６０１才正偏导通（非饱和导通），为ＩＣ６０１{9}脚提供续流供电。因此，Ｑ６０１工作与否在一定程度上取决于ＩＣ６０１{9}脚电压的高低。但由于各机心行电路的工作电压不同（＋Ｂ有１１０Ｖ、１２０Ｖ、１３０Ｖ、１４０Ｖ四种），会使ＩＣ６０１{9}脚电压有不同的参考值。如５Ｔ１０机心为７．２Ｖ、５Ｔ２０机心为６．７Ｖ，而５Ｓ机心和５Ｐ机心分别为７．９Ｖ、９．１Ｖ不等（视＋Ｂ电压不同而异）。若Ｑ６０１正常工作时发热严重，除本身质量问题外，可考虑改变Ｑ６０１ ｂ极电位，以确保Ｑ６０１只在待机状态下导通。对５Ｔ机心而言，可将ＺＤ６０１改为６．８Ｖ，效果明显。同时，ＺＤ６０１因功耗过小而变质，Ｄ６０３、Ｄ６１８性能不良等，也会引起此故障。这时，可加大ＺＤ６０１功率至１／２Ｗ或将Ｒ６０６改为１６ｋΩ。

三大液晶彩电开关电源检修方法1、检查安全用电：首先要检查电路安全用电，查看是否有断路器把电源线分开，上电前要调整好总断路器，安全阀要开启，主机开关应处于断开状态，并要注意电源线电阻不可太大，否则可能对电路产生危险，按照规范进行接线保护，减少电源线自热危害。

2、电压检查：在检查液晶彩电开关电源电压之前，要检查安全用电设备是否操作正常，确保安全用电符合规定值，绝缘抽检电阻值不可过小，避免断开过大的电流，检查电压时要把表示对应相应的正负边各接一只接地的线，用示波器测量电压值，接受值应小于最大值；3、改善能源利用：节能是一项重要的技术要求，使用能耗尽可能小的液晶彩电开关电源方式，发电机和电动机机械润滑系统应按照规定定期检查，低转速会减少能量损耗，保证电路有良好的气路良好，可节约能耗，保证液晶彩电开关电源正常运行；4、定期清理维护：为了保障液晶彩电开关电源的安全稳定，应定期清理里面的灰尘、污垢和水滴，检查电路和设备的散热装置是否完好，完善空气流通状态，液晶彩电开关电源是否正常，以防止它出现故障；5、开关检查：开关的灵活度和松紧度要检查，检查触点的接触状态，触头干净，弹簧耐磨性要检查，弹簧的线径和弹力可以用力检查，特别要看档位杆及轴是否由磨损毁坏，并应选用符合要求的液晶彩电开关电源进行更换；6、定期检查：定期检查液晶彩电开关电源的安全因素，检查电路是否处于断开状态，保证电气绝缘，把检查内容记录下来，以便以后查阅，做到规律保养，确保用电安全，加强安全文化建设，促进科学发展。

综上所述，完成三大液晶彩电开关电源的检修任务，需要对液晶彩电开关电源的安全用电、电压检查、能源利用、内部清理、开关检查和定期检查等进行规范化操作，以确保液晶彩电开关电源的安全使用，在技术人员的指导下进行维护和保养，才能真正实现节能效果，发挥液晶彩电开关电源的最大性能。

天
（2）断开法
（1）检查过流保护引起开关电源只有开机瞬间有
地
方法和技巧：根据开 ／ 关机控制电路末端晶体管 电压的故障机
或光电耦合器在开机时的工作状态，断开开 ／ 关机控
在判断故障是由于过流保护引起时，先用“电阻
制电路中末端三极管、光电耦合器的输入端或它前 法”检查开关电源各输出端的整流、滤波电路及负载是
②断开法
障；若测量体现的结果是截止或不具备导通条件，可
断开行扫描供电电路，在开关电源 ＋Ｂ （１０５ Ｖ～ 判断负载保护电路及它所保护的负载与本机所检修
１５０ Ｖ）输出端接入假负载，断开过压保护电路，监测开 的故障无关。
机瞬间（开机后马上关机，以保证各元件的安全。以下
（3）对因开关电源输出电压高造成的本故障

工作电压降低，看在交流工作电压低到某数值时（每变 表性的晶体管或二极管、晶闸管等晶体管的各极电
动一次电压值，要重新开一次机），开关电源输出能保 压，以判断它是否导通或具备了导通条件。若是负载
持住或恢复正常。可判断开关电源的保护系因其输出 保护电路中的晶体管导通或具备了导通条件，可判断
电压高造成的。
负载保护电路或它所保护的负载有过压或过流故
方法和技巧：首先，测量 ＣＰＵ 开 ／ 关机控制端电
出端电压，若是恢复正常，可判断故障是由于开／关机 压，并按动遥控器上的“开 ／ 关机”键。若在按动遥控
控制电路及相关的 ＣＰＵ 等电路有问题；若仍是断开之 器上的“开 ／ 关机”键时，ＣＰＵ 的开 ／ 关机控制端电压
前的只有开机瞬间有电压，可判断故障与开 ／ 关机控 能呈现开机时的电压值，说明 ＣＰＵ 及影响它工作的各
初 机状态，应判断故障在开 ／ 关机控制电路及相关的

海尔美高美彩电开关电源电路分析与检修南韩三星公司生产的开关电源专用厚膜集成电路KA3S0680R广泛应用于显示器及彩电开关电源电路中，KA3S0680R内部包括电流模式PWM控制器和耐压800V的电流检测型功率场效应管，具有欠压锁定、热保护及故障状态自动复位电路。

其内部框图如图1所示。

由KA3S0680R组成的开关电源电路如图2所示，该开关电源应用于海尔美高美系列RGBTV-29FA、RGBTV-29TA、29F18等彩电开关电源中。

一、开关电源电路分析1．启动开机时，交流220V电压经启动电阻R802(68k)、R803(68k)和整流二极管VD80l(ERBl2—06)给启动电容C808(68uF)充电，当C808充电到15V(上门限)时，电源厚膜块N801(KA3S0680R)内部控制电路启动。

控制电路一旦启动，N801③脚电压开始下降，在降至10V(欠压门限)前，开关变压器T801(BCK-07-D8)的自举绕组⑥～⑧绕组经VD803(ERS43-04)、C808整流滤波及时为N801③脚补充电流，开关电源维持正常运行。

N801③脚内部接一只32V稳压二极管作过压保护，用于防止③脚电压过高。

当③脚电压低于10V时，N801执行欠压锁定而停振。

正常工作时③脚电压约为16V。

2．振荡开关电源振荡电路集成在N801内部，所以不再需要外部的定时元件，这点与其它开关电源不同。

N801内部振荡器的自由振荡频率为16kHz，时钟占空比(脉冲宽度与脉冲周期之比)为5％，当N801⑤脚输入的外同步电压达到6．2v时，内部比较器翻转，触发振荡器提前复位，使振荡频率升高到26～130kHz，时钟占空比也作相应的变化。

⑤脚的直流电压由开关变压器T801⑥脚的脉冲电压经VD804(1N4148)、C811(100uF)整流滤波、R806(35．7K)、R807(100K)分压决定。

3．稳压光电耦合器N802(PC817B)担任变压器初级与次级的信息传递。

彩电开关电源检修的方法及技巧在彩电的所有电路中，电源部分的故障率相当高，也是彩电维修中重要的一部分。

现在的彩色电视机电源电路几乎都是采用开关式稳压电源电路，它大致分为并联型和串联型两大类，其振荡电路大多采用自激式振荡电路，开关电源的原理这里就不多说了，下面主要介绍一下开关电源的检修方法。

一彩电开关电源的构造组成彩电开关电源一般是由振荡电路、稳压电路、保护电路三大部分组成。

1．振荡电路主要由启动电路、开关管、开关变压器和振荡电路等组成。

开关电源振荡电路分为晶体管振荡电路和集成块振荡电路。

2．稳压电路开关电源的稳压原理均采用脉冲调宽式的稳压方式。

稳压部分的电路由取样、比较放大、基准电压和激励器组成，它通过控制调宽管来改变开关功率管的关闭和导通时间的比例，或通过改变振荡器输出脉冲的占空比来达到稳压的目的。

很多机芯此部分电路都是采用光耦件组合而成的。

3．保护电路彩电开关电源都设有过流保护、过压保护、欠压保护（短路保护），还有过热保护及尖峰脉冲吸收等保护电路，其保护方式均是使电路停振。

其中过压保护的作用是防止由于电源内部故障而造成输出电压过高。

过压保护电路的取样点一般取自220Ｖ交流经整流滤波后的电压或主负载供电电压，通过一个齐纳二极管（稳压管）来进行取样判别。

过流保护的作用是防止由于负载过流或电源内部故障而造成的开关管过流。

尖峰脉冲吸收保护的作用是，吸收开关管由导通转为截止时产生的尖峰脉冲，保护开关管。

短路保护电路的取样点一般都在稳压电源输出的低压组电源上，通过一个二极管来进行判别取样的。

二彩电电源检修方法和技巧在彩电的维修中，由于电源所产生的故障是相对较多的，并且会出现各种各样的故障现象。

检修电源的方法很多。

在此就以长虹C2151型彩电电源为例。

打开机盖后，我们可先用嗅觉闻一闻机内是否有烧焦等异味，同时观察机内是否有严重的烧坏痕迹。

特别是元件是否有烧焦爆裂，这样可从有明显变化的元件着手，然后可通过听觉，若听到机内有“吱吱”的叫声，大多是由于电源负载有短路或保护电路作用引起的。

浅析彩电开关电源待机控制电路故障检修摘要：待机控制电路是彩色电视机的组成部分之一，本文对4t36机芯彩电开关电源待机控制电路进行了阐述和分析，详细介绍了该部分电路的故障表现、故障范围的判别和检修的思路和方法。

关键词：待机控制故障检修1.开关电源待机控制的基本原理彩电待机控制功能的实现是待机控制电路在微处理电路的指令下对开关电源自激振荡电路和开关电源输出电路实施控制的。

所谓待机控制也就是通过按下待机控制按键或在程序控制下，由微处理电路让整机工作于正常开机和待机两种状态。

待机时电路一般表现为两个方面：一是切断行扫描电路的工作电源，使行输出级不工作；二是使开关电源工作于间歇振荡状态，降低主电源的输出电压和电路功耗，同时仍保证电源有一定的电压输出，确保微处理电路正常工作，以便在接收到开机指令的时候能重新输出开机控制电压启动开关电源并接通行扫描电路的电源。

2.4t36机芯彩电开关电源待机控制电路分析4t36机芯彩电开关电源待机控制电路主要由微处理器ic101、三极管q607、q609、q604、q605、q610等元件构成。

在微处理电路ic101 脚输出的电压控制下，控制过程分三个环节同时完成。

微处理电路输出的待机控制电压若为低电平时则代表开机指令，若为高电平时则代表待机指令。

24v电源为q609的工作电源，r617为q609的集电极负载电阻，微处理的待机控制电压经r634送到q609的基极控制其导通与截止。

q607的导通与截止取决于q609的集电极电位高低，若q609导通则q607截止，若q609截止则q607导通。

q604和q605的基极电流通路由q607控制。

若q607导通，则q604导通输出24v电源供给行激励电路和场输出级电路，同时q605导通输出12v电源经q613组成的稳压电路产生9v电源供给行振荡、解码电路和公共通道电路；若q607截止，则q604和q605都截止，24v和9v电源输出同时关断，电视机处于待机状态。

彩电电源开关管损坏原因分析与检修技巧一、损坏原因开关管是彩电开关电源核心元件，由于工作在大电流、高电压的状态，除过流过压会造成损坏外，还应考虑其饱和导通时间与截止时间之比。

损坏原因主要有以下方面。

1.过压损坏因电源过压而烧坏开关管的原因主要有以下几点。

（1）市电输入电压过高。

开关管c-e极承受电压为市电经整流得到的电压与开关管截止时脉冲变压器自感电压之和，正常为450～650V之间（视机型而定）。

若市电输入电压过高，超过开关管最高耐压值，开关管即被击穿。

（2）尖峰脉冲吸收电路有故障。

尖峰脉冲吸收电路一般由一只电阻与一只电容串联而成。

若该电路元件开路，失去吸收尖峰脉冲的功能，就有可能击穿开关管。

（3）感应电压过高。

开关变压器绕组引脚虚焊（接触不良），或开关管稳压环路出现故障，都可能导致开关变压器感应电压升高，当加到开关管c极电压总和大于其最高反压时，就会将开关管击穿。

（4）整流桥堆损坏。

若整流桥堆击穿，表现为通电即烧保险丝，一般不会危及后面的电路。

但有时也可能因交流市电窜入而损坏开关管。

2.过流损坏因电源过流而损坏开关管的原因主要以下方面。

（1）启动电路失效。

在开机瞬间，由于开关电源的稳压环路还处在不稳定状态，开关变压器次级各支路电解电容均未建立电压而流过很大的冲击电流，引起开关管损坏。

启动电路的作用是，在开机瞬间减小脉冲占空比，以缩短开关管的导通时间，延长截止时间，避免开关管损坏。

若启动电路有故障，将可能损坏开关管。

（2）负载严重短路。

负载包括行输出变压器、行输出管、S校正电容、偏转线圈等。

通常，上述元件短路时，过流保护电路会动作，但若此时恰遇保护电路失效，开关管就会因功耗剧增而发热损坏。

注意：对于自激式开关电源，当负载严重短路时，开关变压器电感量会急剧下降而导致开关电源停振，因此不会损坏开关管。

（3）负载过重。

造成负载过重的原因有：元件老化、电容漏电、机内灰尘油污太多、显像管高压嘴受潮放电等。

每部分电路故障检修一、开关电源检修1.首先检查外围元件：如电视插线、电源开关、保险丝等，用1Ω档测引线，按动开关，阻值为几十Ω；如果没有，引线断，检查保险、引线。

保险损坏，大部分由整流桥，限流电阻、旁路电容、高频滤波电容、消磁电路、开关管、300V滤波电容损坏造成的。

如果总烧保险丝，各阻值都正常，拔下消磁线圈后，换保险后不烧，检查消磁电阻，证明消磁电阻损坏。

2.如果300V正常，测110V有无输出，如果没有，有以下几种情况：（1）开关电源本身故障。

（2）次级负载短路。

（3）二次开机控制。

（4）保护状态。

3.断开行供电，接上假负载，判断故障范围，如果灯泡亮，证明故障在行电路，进行检修，如果灯泡不亮，检查110V对地阻值，检查各次级输出的整流二极管，滤波电容、稳压二极管等，如果都正常，检查开关管的振荡条件，启动电压，重点检查正反馈电路中的振荡定时电容，开关管射极对地电阻，如果以上均正常。

4.检查CPU控制待机的接口电路，各脉冲调整管，光耦及CPU本身是否工作。

5.如果以上都正常，断开保护电路，输出电压正常，证明保护电路故障，如果输出电压高，是取样稳压电路故障，重点检查取样电位器及稳压中各三极管、光耦、三端稳压块等是否正常。

二、高频头、公共通道故障检修1.首先检查外围元件、天线、插线、插孔等。

2.判断故障范围，在声表面次级输出端或中放通道的输入端注入干扰信号，看电视机有无反应或中放的输出脚是否有变化的电压，如果没有，通道块损坏，将其更换；如果有反应，证明通道正常，故障在前级检查声表面，预中放及高频头，在声表面的输入输出端并接一个1n F以下的磁片电容，看有无反应，如果有，声表面损坏；如没有，检查预中放管的好坏及偏置元件，如果都正常，故障在高频头。

3.故障在高频头，主要检查BM主供电是否正常，各频段的切换电压及调谐电压，电视机工作在哪个频段，哪个频段就有12V电压及0—32V的调谐电压，如果没有，断开后测有无供电，如果有高频头损坏，将其更换，如果没有，检查CPU控制脚电压，各接口电路有无损坏，TV、A V控制电路的切换块及各控制三极管是否有损坏，其次检查AGC、AFT电压，重点检查38MH Z中周及AFT 中周。

彩色电视机原理及维修技术
电源电路原理与故障维修
彩电开关电源的测试与检修
一．实验目的 1.熟悉开关电源主要元器件，提高元器件识别和读图能力。 2.认识开关电源组成及各部分电路的作用。 3.学会分析开关电源电路。 4.学会正确使用仪器、仪表测试开关电源的电压、波形和其他 参数。 5.了解开关电源故障原因、故障特点和检修流程。 6.掌握开关电源常见故障的检修方法，进一步理解开关电源的 工作原理，提高实际操作技能。
彩色电视机原理及维修技术
电源电路原理与故障维修
3.波形测试 （1）整流电路波形
（2）振荡电路波形
电源电路原理与故障维修
4.故障检修 （1）“指示灯不亮，三无”故障 （2）“指示灯亮，三无”故障 （3）“B1端输出电压高”故障 （4）“B1端输出电压低”故障 五．实验报告要求 1.将测量的数据填入相应的表格中。 2.整理测量的实验数据，根据测量结果，对所检测的彩电开关 电源作出质量评价。 3.根据故障现象，分析故障原因，判断故障位置。 4.制表记录和分析检修数据，写出检修方法。 5.谈谈学习本章的体会。
电源电路原理与故障维修
二．实验任务
1.测试开关电源主要元件阻值或状态。
2.测试开关电源的关键电压。
电源常见故障。
5.撰写试验报告。
三．实验器材
1.汇佳彩色电视机 1台
2.示波器
1台
3.数字万用表
1块
4.1:1隔离变压器
1只
电源电路原理与故障维修
四．实验方法和步骤 1.元器件状态测试
电源电路原理与故障维修
2.电压测试 （1）开关电源电压
电源电路原理与故障维修
（2）稳压电路电压 用万用表电压挡测量稳压电路控制部分电压。调节RP551

彩电开关电源检修技术
目
CONTENCT
录
• 彩电开关电源概述 • 彩电开关电源检修基础知识 • 彩电开关电源常见故障及原因分析 • 彩电开关电源检修方法与步骤 • 典型彩电开关电源电路分析与检修
实例 • 总结与展望
01
彩电开关电源概述
彩电开关电源定义与原理
定义
彩电开关电源是彩色电视机中的重要组成部分，负责将交流电转 换为稳定的直流电，为电视机的各个电路提供所需的电源电压。
原理
彩电开关电源采用脉宽调制（PWM）技术，通过控制开关管的导通 和截止时间，调整输出电压的大小。其核心部件为开关变压器和开 关管，通过高频变换实现电能的转换和传输。
彩电开关电源发展历程
线性电源时期
早期的电视机采用线性电源，体积大、效率低、发 热严重。
开关电源初期
随着电子技术的发展，开关电源逐渐取代线性电源 ，具有体积小、效率高、重量轻等优点。
高效绿色电源时期
近年来，随着环保意识的提高和能源紧缺的压力， 高效绿色电源成为发展趋势，具有更高的转换效率 和更低的待机功耗。
彩电开关电源市场现状
80%
品牌竞争
市场上存在众多品牌的彩电开关 电源，品质良莠不齐，价格差异 较大。
100%
技术创新
随着电子技术的不断进步，彩电 开关电源在性能、效率和可靠性 方面不断提升。
80%
绿色环保
环保意识的提高使得绿色、节能 的彩电开关电源受到越来越多消 费者的青睐。
02
彩电开关电源检修基础知识
电子元器件识别与检测
01
02
03
04
电阻器
识别电阻器的类型、参数和引 脚排列，掌握电阻器的检测方 法和常见故障现象。
