3842开关电源常见故障的分析及维修

用万用表维修开关电源常见故障及判断方法：
下面以采用3842电源控制芯片的电源电路为例，介绍电源电路常见故障的维修：
1、故障现象为三无，连一点响声都没有。

首先我们用观察法，检查保险丝是否熔断。

（1）保险丝熔断
a、若保险丝已断，且严重发黑，说明电路存在着严重的短路，造成电流过大而熔断保险丝，这时不应该直接更换保险管，开机。

检修方法：数字万用表用二极管档（指针式用RX100档）对负载部分的主要元件进行在路测量，如整流滤波中的整流二极管击穿，C907高压滤波电容击穿或严重漏电，电源开关管、行管、B+管、消磁线圈与消磁电阻。

b、保险已熔断，玻璃管不发黑能看清里面的断丝，这是保险丝的容量过小，在开机瞬间消磁电流大而熔断。

只要换一只相同容量规格的延迟式保险丝即可使机器恢复正常。

这种情况发生并不多。

3842开关电源不起振维修技巧以3842开关电源不起振维修技巧为题，本文将针对3842开关电源不起振的故障原因进行分析，并提供相应的维修技巧。

一、故障原因分析3842开关电源不起振的原因有很多，常见的故障原因包括：1. 输入电压异常：检查输入电压是否稳定，是否达到开关电源的工作要求。

2. 错误的电路连接：检查电路连接是否正确，是否有错误的焊接或短路现象。

3. 功率管损坏：检查功率管是否损坏，如短路、开路等情况。

4. 控制芯片故障：检查控制芯片是否正常工作，如是否受损或失效。

5. 反馈电路故障：检查反馈电路是否正常工作，如反馈电阻是否正确、电容是否损坏等。

二、维修技巧针对以上故障原因，可以采取以下维修技巧进行排查和修复：1. 检查输入电压：使用万用表或示波器测量输入电压，确保其稳定在开关电源的要求范围内。

如果输入电压异常，需要检查供电电路，如变压器、滤波电容等是否正常工作。

2. 检查电路连接：仔细检查电路连接，特别是焊接点是否牢固、电路连接是否正确。

使用万用表或示波器测量各个连接点的电压和电流，找出异常的连接点，修复焊接错误或短路现象。

3. 检查功率管：使用万用表测量功率管的导通情况，确保其正常工作。

如果功率管损坏，需要更换新的功率管，并确保安装正确。

4. 检查控制芯片：使用万用表或示波器测量控制芯片的工作情况，检查其输入和输出是否正常。

如果控制芯片受损或失效，需要更换新的控制芯片，并重新设置参数。

5. 检查反馈电路：使用万用表或示波器测量反馈电路的工作情况，检查反馈电阻和电容是否正常工作。

如果反馈电路异常，需要修复或更换反馈电阻和电容。

三、维修注意事项在进行维修过程中，需要注意以下事项：1. 安全第一：在进行维修时，确保断开电源并放电，避免触电或短路导致的危险。

2. 调试参数：在更换或修复相关元件后，需要重新设置开关电源的参数，确保其工作在正常范围内。

3. 观察指示灯：开关电源通常会有指示灯显示其工作状态，观察指示灯的亮灭情况可以初步判断故障原因。

3842开关电源不起振维修技巧3842开关电源是一种常用的电源模块，它具有高效、稳定的特点，被广泛应用于各种电子设备中。

然而，在使用过程中，我们有时会遇到开关电源不起振的情况。

本文将介绍一些常见的维修技巧，帮助大家解决3842开关电源不起振的问题。

一、检查输入电源我们需要检查输入电源是否正常。

可以使用万用表或者示波器等工具来检测输入电压是否稳定，是否符合开关电源的要求。

同时，还要检查输入电源的连接是否牢固，插头是否松动，以及输入端是否存在短路等情况。

如果发现问题，及时排除故障即可。

二、检查输出负载如果输入电源正常，但开关电源仍然不起振，那么我们需要检查输出负载。

首先，可以尝试断开输出负载，观察开关电源是否能够正常起振。

如果能够正常起振，说明输出负载存在问题，需要进一步检查负载电路、负载电阻等。

如果无法起振，说明问题可能出现在其他地方。

三、检查反馈电路开关电源的工作原理是通过反馈电路来调节输出电压。

因此，反馈电路的故障也可能导致开关电源不起振。

我们可以检查反馈电路的连接是否正常，电阻、电容等元件是否损坏，以及反馈信号是否正确等。

如果发现问题，及时更换或修复故障元件。

四、检查开关管、变压器等开关电源中的开关管和变压器也是常见的故障点。

我们可以使用万用表等工具检测开关管是否损坏，是否存在短路等情况。

同时，还需要检查变压器的绕组是否正常，是否存在短路或开路等问题。

如果发现故障，需要及时更换相应的元件。

五、检查控制电路我们还需要检查开关电源的控制电路。

控制电路通常由主控芯片、驱动电路等组成，如果其中任何一个部分出现问题，都可能导致开关电源不起振。

我们可以检查主控芯片的引脚连接是否正常，是否存在短路或开路等情况。

同时，还需要检查驱动电路的工作状态是否正常，是否存在故障等问题。

如有问题，及时修复或更换故障元件。

当我们遇到3842开关电源不起振的情况时，可以按照以上步骤逐一排查故障原因。

通过检查输入电源、输出负载、反馈电路、开关管、变压器和控制电路等部分，定位故障点并进行修复，最终恢复开关电源的正常工作。

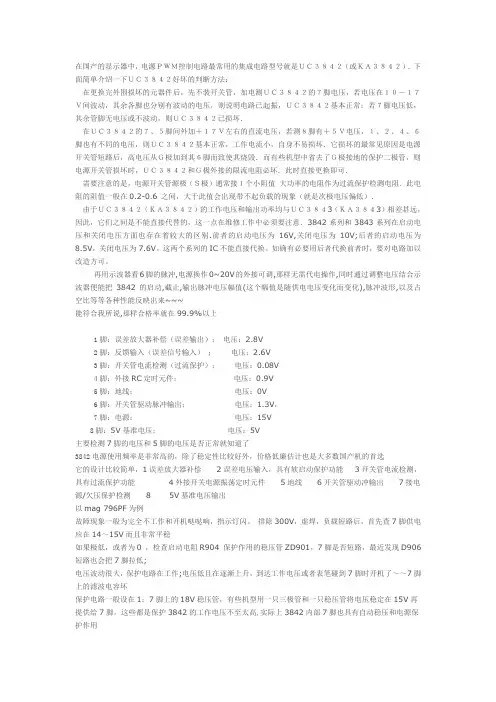

在国产的显示器中，电源ＰＷＭ控制电路最常用的集成电路型号就是ＵＣ３８４２（或ＫＡ３８４２）．下面简单介绍一下ＵＣ３８４２好坏的判断方法：在更换完外围损坏的元器件后，先不装开关管，加电测ＵＣ３８４２的７脚电压，若电压在１０－１７Ｖ间波动，其余各脚也分别有波动的电压，则说明电路已起振，ＵＣ３８４２基本正常；若７脚电压低，其余管脚无电压或不波动，则ＵＣ３８４２已损坏．在ＵＣ３８４２的７、５脚间外加＋１７Ｖ左右的直流电压，若测８脚有＋５Ｖ电压，１、２、４、６脚也有不同的电压，则ＵＣ３８４２基本正常，工作电流小，自身不易损坏．它损坏的最常见原因是电源开关管短路后，高电压从Ｇ极加到其６脚而致使其烧毁．而有些机型中省去了Ｇ极接地的保护二极管，则电源开关管损坏时，ＵＣ３８４２和Ｇ极外接的限流电阻必坏．此时直接更换即可．需要注意的是，电源开关管源极（Ｓ极）通常接１个小阻值大功率的电阻作为过流保护检测电阻．此电阻的阻值一般在0.2-0.6之间，大于此值会出现带不起负载的现象（就是次极电压偏低）．由于ＵＣ３８４２（ＫＡ３８４２）的工作电压和输出功率均与ＵＣ３８４3（ＫＡ３８４3）相差甚远，因此，它们之间是不能直接代替的，这一点在维修工作中必须要注意．3842系列和3843系列在启动电压和关闭电压方面也存在着较大的区别.前者的启动电压为16V,关闭电压为10V;后者的启动电压为8.5V，关闭电压为7.6V。

这两个系列的IC不能直接代换。

如确有必要用后者代换前者时，要对电路加以改造方可。

再用示波器看6脚的脉冲,电源换作0~20V的外接可调,那样无需代电操作,同时通过调整电压结合示波器便能把3842的启动,截止,输出脉冲电压幅值(这个幅值是随供电电压变化而变化),脉冲波形,以及占空比等等各种性能反映出来~~~能符合我所说,那样合格率就在99.9%以上1脚：误差放大器补偿（误差输出）；电压：2.8V2脚：反馈输入（误差信号输入）；电压：2.6V3脚：开关管电流检测（过流保护）；电压：0.08V4脚：外接RC定时元件；电压：0.9V5脚：地线；电压：0V6脚：开关管驱动脉冲输出；电压：1.3V，7脚：电源；电压：15V8脚：5V基准电压；电压：5V主要检测7脚的电压和5脚的电压是否正常就知道了3842电源使用频率是非常高的，除了稳定性比较好外，价格低廉估计也是大多数国产机的首选它的设计比较简单，1误差放大器补偿2误差电压输入，具有软启动保护功能3开关管电流检测，具有过流保护功能4外接开关电源振荡定时元件5地线6开关管驱动冲输出7接电源/欠压保护检测8 5V基准电压输出以mag 796PF为例故障现象一般为完全不工作和开机哒哒响，指示灯闪。

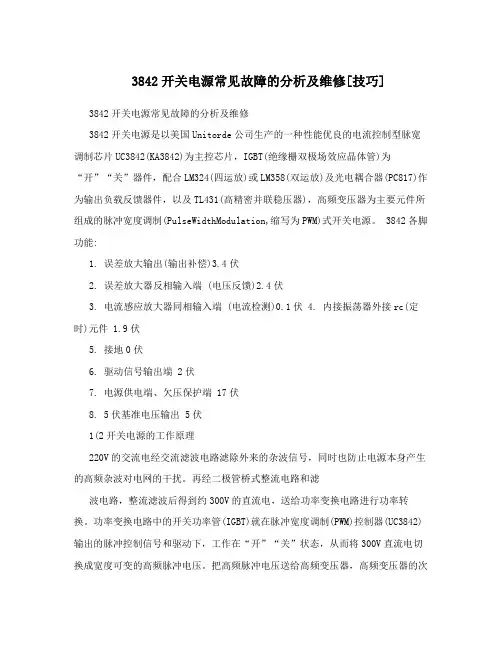

3842开关电源常见故障的分析及维修3842开关电源是以美国Unitorde公司生产的一种性能优良的电流控制型脉宽调制芯片UC3842（KA3842）为主控芯片，IGBT（绝缘栅双极场效应晶体管）为“开”“关”器件，配合LM324（四运放）或LM358（双运放）及光电耦合器（PC817）作为输出负载反馈器件，以及TL431（高精密并联稳压器），高频变压器为主要元件所组成的脉冲宽度调制（PulseWidthModulation,缩写为PWM）式开关电源。

3842各脚功能：1. 误差放大输出（输出补偿）3.4伏2. 误差放大器反相输入端 （电压反馈）2.4伏3. 电流感应放大器同相输入端 （电流检测）0.1伏4. 内接振荡器外接rc（定时）元件 1.9伏5. 接地0伏6. 驱动信号输出端 2伏7. 电源供电端、欠压保护端 17伏8. 5伏基准电压输出 5伏1．2开关电源的工作原理220V的交流电经交流滤波电路滤除外来的杂波信号，同时也防止电源本身产生的高频杂波对电网的干扰。

再经二极管桥式整流电路和滤波电路，整流滤波后得到约300V的直流电，送给功率变换电路进行功率转换。

功率变换电路中的开关功率管（IGBT）就在脉冲宽度调制（PWM）控制器（UC3842）输出的脉冲控制信号和驱动下，工作在“开”“关”状态，从而将300V直流电切换成宽度可变的高频脉冲电压。

把高频脉冲电压送给高频变压器，高频变压器的次级（二次侧）就会感应出一定的高频脉冲交流电，并送给高频整流滤波电路进行整流，滤波。

经高频整流滤波后便可得到我们所需的各种直流电压。

输出电压下降或上升时，由取样电路将取样信号通过光电耦合器（PC817）,送入控制电路，经过其内部调制，由控制电路的输出端将变宽的或变窄的驱动脉冲送到开关功率管的栅极（G极），使变换电路产生的高频脉冲方波也随之变宽或变窄，由此改变输出电压平均值的大小，从而使直流电压基本稳定在所须的电压值上。

UC3842开关电源常见故障修理流程图1 UC3842内部原理图图2 典型电路图3 常见的改进型误差放大电路电路故障一保险丝断且MOS管击穿1.检测保险丝，检测MOS是否击穿，检查全波整流二极管是否击穿；2.拆离开关管，排除其他击穿原件后，保险丝使用100W灯泡代替，上电检测UC3842电源输入脚（7脚）电压，若电压从16V－12V之间来回变化，表明IC没坏；3.检查MOS管的限流电阻（0.1－1欧）是否开路，检查UC3842到MOS管G极的限流电阻是否开路；检查误差放大电路的电阻是否开路；检查过流检测电路是否存在开路；4.上电观察电路是否启震，若怀疑启动电路有问题，或MOS管驱动及回路有问题，可通过断电时刻立即检查全波整流后的电压。

若电压立即降低，表明启动电路基本正常，若电压缓慢降低表明启动电路不正常。

重点排除2与3点提及的问题；5.通常情况下，在负载电流10mA左右时，即使接入100W的灯泡，电路也能正常工作了。

若不能正常工作，更换光藕，检测初极其他电阻、二极管等；负载过大时，通常保险丝使用100W灯泡次及输出电压可能不稳；6.经5后电路还不正常，检查次极，断开相关负载，检查整流二极管，滤波电容等是否击穿。

7.可以6脚接一个30－36V稳压二极管，防止MOS管G－D极击穿后，直接把UC3842打坏；8.接上MOS管后，一定要确保S极至地之间的限流电流没有开路，否则很容易因为高压通过过流检测电路后将IC击穿。

故障二保险丝正常且MOS管未击穿这种故障通常都是启动电阻损坏造成的，这类故障基本好解决。

1.检查启动电压是否正常，若正常，通过7脚电压判断IC是否损坏；2.判断驱动电路限流电阻是否开路；3.检查MOS管S极限流电阻是否开路，全波整流电路等，4.检查过流保护电路是否存在开路。

3842开关电源维修技巧开关电源是现代电子设备中常见的电源类型之一，它具有高效率、稳定性好等优点，因此在各种电子设备中得到广泛应用。

然而，由于使用环境、元器件老化等原因，开关电源也会出现故障。

本文将介绍一些常见的3842开关电源维修技巧，帮助读者解决开关电源故障问题。

一、开关电源无输出当3842开关电源无输出时，首先需要检查输入电压是否正常。

可以使用万用表测量输入电压，确保其在额定范围内。

如果输入电压正常，那么可能是开关电源内部元器件损坏导致的。

这时可以逐一检查开关管、变压器、滤波电容等元器件，查找可能存在的故障点。

如果发现元器件损坏，需要及时更换。

二、开关电源输出电压不稳定当3842开关电源输出电压不稳定时，可能是反馈电路出现问题。

可以检查反馈电路中的电阻、电容是否正常，是否存在松动或焊接不良的情况。

另外，也可以检查输出电压调节电路，确保其工作正常。

如果以上检查都没有问题，那么可能是开关管损坏导致的。

这时需要更换开关管，并重新调试开关电源。

三、开关电源工作温度过高当3842开关电源工作温度过高时，可能是散热不良导致的。

可以检查散热器是否清洁，散热风扇是否正常工作。

另外，也可以检查开关电源内部的散热元件，如散热片、散热胶等，确保其正常工作。

如果散热问题得到解决，但温度仍然过高，那么可能是开关管损坏导致的。

这时需要更换开关管，并重新调试开关电源。

四、开关电源启动困难当3842开关电源启动困难时，可能是启动电路出现问题。

可以检查启动电路中的电阻、电容是否正常，是否存在松动或焊接不良的情况。

另外，也可以检查启动电路的供电电压是否正常。

如果以上检查都没有问题，那么可能是开关管损坏导致的。

这时需要更换开关管，并重新调试开关电源。

维修开关电源时，需要注意安全问题。

在操作过程中，应断开电源，并确保电容器中的电荷已经放电完毕。

另外，还应注意防止静电对电子元器件的损坏，使用合适的防静电措施。

3842开关电源维修需要综合运用电子技术知识和实际操作经验。

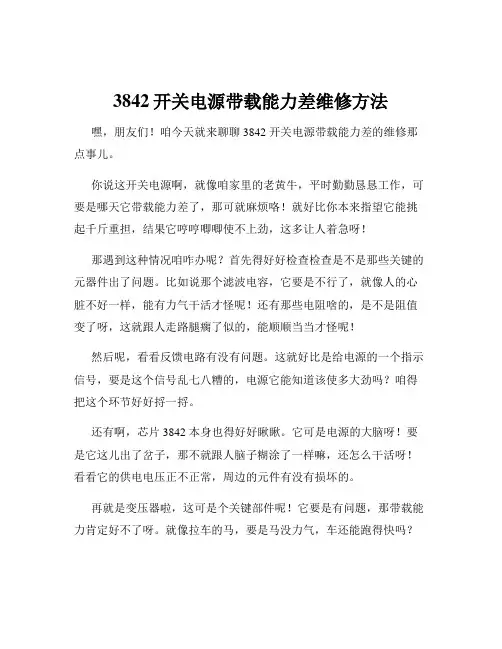

3842开关电源带载能力差维修方法嘿，朋友们！咱今天就来聊聊 3842 开关电源带载能力差的维修那点事儿。

你说这开关电源啊，就像咱家里的老黄牛，平时勤勤恳恳工作，可要是哪天它带载能力差了，那可就麻烦咯！就好比你本来指望它能挑起千斤重担，结果它哼哼唧唧使不上劲，这多让人着急呀！那遇到这种情况咱咋办呢？首先得好好检查检查是不是那些关键的元器件出了问题。

比如说那个滤波电容，它要是不行了，就像人的心脏不好一样，能有力气干活才怪呢！还有那些电阻啥的，是不是阻值变了呀，这就跟人走路腿瘸了似的，能顺顺当当才怪呢！然后呢，看看反馈电路有没有问题。

这就好比是给电源的一个指示信号，要是这个信号乱七八糟的，电源它能知道该使多大劲吗？咱得把这个环节好好捋一捋。

还有啊，芯片 3842 本身也得好好瞅瞅。

它可是电源的大脑呀！要是它这儿出了岔子，那不就跟人脑子糊涂了一样嘛，还怎么干活呀！看看它的供电电压正不正常，周边的元件有没有损坏的。

再就是变压器啦，这可是个关键部件呢！它要是有问题，那带载能力肯定好不了呀。

就像拉车的马，要是马没力气，车还能跑得快吗？咱维修的时候可不能马虎，得像侦探一样，一点点排查，找出问题的根源所在。

这可不是个轻松的活儿，但咱要是修好了，那成就感可别提有多棒啦！就好像医生治好了一个重病患者一样，心里那叫一个美呀！你想想，经过咱的精心维修，这开关电源又能生龙活虎地工作啦，多让人高兴呀！它又能扛起该扛的担子，为咱的设备正常运行保驾护航。

所以呀，遇到 3842 开关电源带载能力差别慌，咱一步一步来，肯定能让它恢复如初。

咱可不能小瞧了自己的能力呀，只要用心，啥问题咱解决不了呢？对不对！这维修的过程虽然可能会有点麻烦，但咱修好后的那种满足感，可是啥都比不上的哟！所以，加油吧，朋友们，和这些小毛病斗智斗勇，让咱的开关电源重新焕发光彩！。

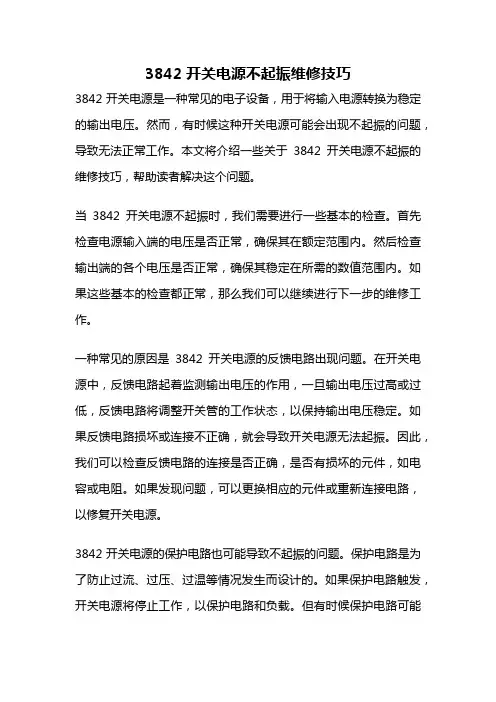

3842开关电源不起振维修技巧3842开关电源是一种常见的电子设备，用于将输入电源转换为稳定的输出电压。

然而，有时候这种开关电源可能会出现不起振的问题，导致无法正常工作。

本文将介绍一些关于3842开关电源不起振的维修技巧，帮助读者解决这个问题。

当3842开关电源不起振时，我们需要进行一些基本的检查。

首先检查电源输入端的电压是否正常，确保其在额定范围内。

然后检查输出端的各个电压是否正常，确保其稳定在所需的数值范围内。

如果这些基本的检查都正常，那么我们可以继续进行下一步的维修工作。

一种常见的原因是3842开关电源的反馈电路出现问题。

在开关电源中，反馈电路起着监测输出电压的作用，一旦输出电压过高或过低，反馈电路将调整开关管的工作状态，以保持输出电压稳定。

如果反馈电路损坏或连接不正确，就会导致开关电源无法起振。

因此，我们可以检查反馈电路的连接是否正确，是否有损坏的元件，如电容或电阻。

如果发现问题，可以更换相应的元件或重新连接电路，以修复开关电源。

3842开关电源的保护电路也可能导致不起振的问题。

保护电路是为了防止过流、过压、过温等情况发生而设计的。

如果保护电路触发，开关电源将停止工作，以保护电路和负载。

但有时候保护电路可能出现故障，误判了正常的工作状态，导致开关电源无法起振。

因此，我们可以检查保护电路的元件是否正常，是否有短路或开路现象。

如果发现问题，可以更换相应的元件或调整保护电路的参数，以修复开关电源。

3842开关电源的负载也可能影响其起振情况。

如果负载电流过大或发生突变，可能会导致开关电源无法起振。

因此，我们可以检查负载的电流是否正常，是否有异常情况发生。

如果负载电流过大，可以考虑增大开关电源的输出功率或调整负载的电流需求，以适应实际情况。

如果以上的方法都没有解决问题，我们可以考虑使用示波器来进一步分析开关电源的工作状态。

通过观察开关管的驱动信号和输出电压的波形，我们可以判断是否存在异常情况，从而进一步确定问题所在。

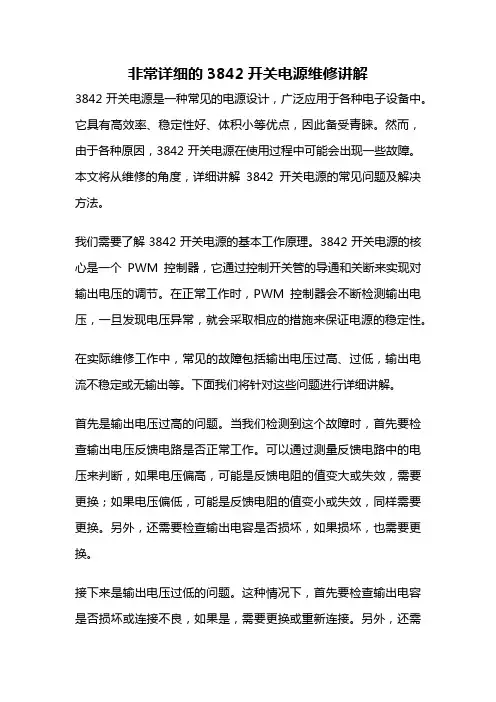

非常详细的3842开关电源维修讲解3842开关电源是一种常见的电源设计，广泛应用于各种电子设备中。

它具有高效率、稳定性好、体积小等优点，因此备受青睐。

然而，由于各种原因，3842开关电源在使用过程中可能会出现一些故障。

本文将从维修的角度，详细讲解3842开关电源的常见问题及解决方法。

我们需要了解3842开关电源的基本工作原理。

3842开关电源的核心是一个PWM控制器，它通过控制开关管的导通和关断来实现对输出电压的调节。

在正常工作时，PWM控制器会不断检测输出电压，一旦发现电压异常，就会采取相应的措施来保证电源的稳定性。

在实际维修工作中，常见的故障包括输出电压过高、过低，输出电流不稳定或无输出等。

下面我们将针对这些问题进行详细讲解。

首先是输出电压过高的问题。

当我们检测到这个故障时，首先要检查输出电压反馈电路是否正常工作。

可以通过测量反馈电路中的电压来判断，如果电压偏高，可能是反馈电阻的值变大或失效，需要更换；如果电压偏低，可能是反馈电阻的值变小或失效，同样需要更换。

另外，还需要检查输出电容是否损坏，如果损坏，也需要更换。

接下来是输出电压过低的问题。

这种情况下，首先要检查输出电容是否损坏或连接不良，如果是，需要更换或重新连接。

另外，还需要检查反馈电路是否正常工作，可以通过测量反馈电路中的电压来判断。

如果电压偏高，可能是反馈电阻的值变小或失效，需要更换；如果电压偏低，可能是反馈电阻的值变大或失效，同样需要更换。

还可能出现输出电流不稳定的问题。

这种情况下，首先要检查开关管是否工作正常。

可以通过测量开关管的导通和关断时间来判断。

如果时间偏长，可能是开关管老化或损坏，需要更换；如果时间偏短，可能是开关管损坏或接触不良，同样需要更换或重新连接。

另外，还需要检查滤波电容是否损坏，如果损坏，也需要更换。

最后是无输出的问题。

这种情况下，首先要检查输入电源是否正常工作。

可以通过测量输入电源的电压和电流来判断。

如果电压和电流都为零，可能是输入电源故障，需要修复或更换；如果电压或电流为零，可能是输入电源线路接触不良，需要重新连接。

3842电源的原理维修及检测方法一、工作原理：1.输入电压稳压控制：3842芯片通过内置的误差放大器检测输出电压，并和一个内部参考电压进行比较，从而产生一个误差电压信号。

这个误差电压信号通过控制芯片的PWM控制器进行处理，最终调整开关管的导通时间，以稳定输出电压。

2.开关控制：3842芯片通过PWM控制器控制开关管的导通和关断，并根据输入电压和输出负载的变化，调整开关管的导通时间，以保持输出电压稳定。

二、维修方法：1.检查输入电压：首先检查输入电压是否正常。

使用万用表在电源的输入端和接地处进行测量，确保输入电压在额定范围内。

如果输入电压异常，可能是输入线路或电源开关有故障，需要及时修复。

2.检查输出电压：使用万用表在电源的输出端和接地处进行测量，确保输出电压在额定范围内。

如果输出电压异常，可能是负载过大或开关管有故障，需要检查负载并替换故障的开关管。

3.检查正常工作电流：用电流表在电源的输出端和接地处进行测量，确保电源在正常工作状态下的输出电流不超过额定电流。

如果输出电流异常，可能是负载过大或输入电压不稳定，需要检查负载和输入电压是否正常。

4.检查开关管驱动电路：使用示波器在开关管的驱动端和接地处进行测量，检查开关管的驱动信号是否正常。

如果驱动信号异常，可能是PWM控制器或误差放大器有故障，需要检查并替换故障的芯片。

5.替换故障元件：如果以上检查后仍然无法修复电源故障，可能是一些元件损坏，如开关管、滤波电容等。

此时需要逐一检查和替换有故障的元件，直到故障解决为止。

三、检测方法：1.输入电压检测：使用万用表在电源的输入端和接地处进行测量，记录下输入电压。

正常工作情况下，输入电压应该在额定范围内。

2.输出电压检测：使用万用表在电源的输出端和接地处进行测量，记录下输出电压。

正常工作情况下，输出电压应该在额定范围内。

3.正常工作电流检测：用电流表在电源的输出端和接地处进行测量，记录下正常工作状态下的输出电流。

3842开关电源常见故障的分析及维修3842开关电源常见故障的分析及维修3842开关电源是以美国Unitorde公司生产的一种性能优良的电流控制型脉宽调制芯片UC3842（KA3842）为主控芯片，IGBT（绝缘栅双极场效应晶体管）为“开”“关”器件，配合LM324（四运放）或LM358（双运放）及光电耦合器（PC817）作为输出负载反馈器件，以及TL431（高精密并联稳压器），高频变压器为主要元件所组成的脉冲宽度调制（PulseWidthModulation,缩写为PWM）式开关电源。

3842各脚功能：1. 误差放大输出（输出补偿）3.4伏2. 误差放大器反相输入端（电压反馈）2.4伏3. 电流感应放大器同相输入端（电流检测）0.1伏4. 内接振荡器外接rc（定时）元件 1.9伏5. 接地0伏6. 驱动信号输出端 2伏7. 电源供电端、欠压保护端 17伏8. 5伏基准电压输出 5伏1．2开关电源的工作原理220V的交流电经交流滤波电路滤除外来的杂波信号，同时也防止电源本身产生的高频杂波对电网的干扰。

再经二极管桥式整流电路和滤波电路，整流滤波后得到约300V的直流电，送给功率变换电路进行功率转换。

功率变换电路中的开关功率管（IGBT）就在脉冲宽度调制（PWM）控制器（UC3842）输出的脉冲控制信号和驱动下，工作在“开”“关”状态，从而将300V直流电切换成宽度可变的高频脉冲电压。

把高频脉冲电压送给高频变压器，高频变压器的次级（二次侧）就会感应出一定的高频脉冲交流电，并送给高频整流滤波电路进行整流，滤波。

经高频整流滤波后便可得到我们所需的各种直流电压。

输出电压下降或上升时，由取样电路将取样信号通过光电耦合器（PC817）,送入控制电路，经过其内部调制，由控制电路的输出端将变宽的或变窄的驱动脉冲送到开关功率管的栅极（G极），使变换电路产生的高频脉冲方波也随之变宽或变窄，由此改变输出电压平均值的大小，从而使直流电压基本稳定在所须的电压值上。

UC3842组成的开关电源维修经验UC3842芯片作为小功率开关电源的PWM脉宽调制芯片，在进行开关电源维修过程中，经常会遇到由于故障引起的uc3842/uc3844不能正常工作，现将电源不能起振或轻微起振（测量输出端电压低），但没有正常工作（表现为8Pin无5V）可能的原因作如下总结：1、首先检查7Pin所连接的电解电容（或者反馈线圈所连接的电解电容），查看其容量是否符合要求，如该电容容量明显减小，更换后应该不起振的故障就能恢复；如该电容正常，进行下一步检查。

2、在电路板上单独给uc3842/uc3844的7Pin加16V电压，测量其8Pin是否有5V，如果测量8Pin有5V电压存在，则说明此芯片没有问题；如没有5V电压，须将uc3842/uc3844拆下来单独加电16V至7Pin，测量8Pin是否有5V，如果仍然没有5V，则可证明芯片已经损坏；如果测量8Pin有5V存在，则应该是与8Pin相连接的外围元器件与地之间有短路存在。

此步骤主要是检测c3842/uc3844芯片本身是否损坏，如果芯片没有损坏，基本可以排除故障出在初级部分，可以进行下一步检查。

（附：检测uc3842/uc3844芯片损坏与否的另一种方法为：在检测完芯片外围元器件（或更换完外围损坏的元器件）后，先不装电源开关管，加输入电测uc3842/uc3844的7Pin电压，若电压在10—17V间波动，其余各脚分别也有电压波动，则说明电路已起振，uc3842基本正常，若7脚电压低，其余管脚无电压或电压不波动，则uc3842/uc3844已损坏。

）3、检查次级侧，推测应该是次级由于输出过载或短路，导致电流增大，进而反映到初级侧使uc3842/uc3844芯片的3Pin实现保护，这就需要对次级侧实现过流保护功能的电子元器件进行逐一测量，直至查出故障。

现将uc3842/uc3844芯片正常工作时主要引脚电压列于下面：1Pin：1."5V昨天一同行送来一西门子75KW的驱动板电源，主诉为电源有尖叫声，开关管发烫，而次极电压“正常”。

彩显UC3842电源常见故障的快速检修技巧在大多数彩色显示器中，均采用以UC3842为振荡电路的他激式开关电源。

现将该电路常见故障作简要说明，以供维修时参考。

首先将显示器与主机连接好，加电后开机，若显示器电源指示灯不亮或闪烁，则均有可能为电源故障，应首先检查电源，可按以下几种情况讨论。

一、保险丝烧断该故障一般发生在开关变压器初级之前，常见的故障如下。

1、整流桥某一臂反向电阻较小或短路。

2、150U F／400V滤波电容漏电或击穿。

一般能发现电容爆裂或漏液。

3、场效应管击穿。

测电源场效应管D、S极短路，同时能发现UC3842爆裂，场管的S 极电阻（一般为0.39Ω）和G极电阻（一般为22Ω）烧裂或烧黑。

有的在场效应管的G极与地之间接一稳压二极管，这时也会被击穿。

4、并联在场效应管D、S极上的电容（一般为470PF／1KV）击穿短路。

一般能发现该电容爆裂。

故障还有可能损坏场效应S极电阻（0.39Ω）和UC3842集成电路。

5、消磁电阻烧坏短路。

将消磁电阻取下后摇晃几下可听到“咔咔”声。

只要测整流桥各臂无短路或反向电阻变小，场效应管D、S极之间无短路，150uF／400V滤波电容无漏液爆裂短路现象，就可断定是消磁电阻损坏。

二、保险丝未断，但电源无输出此故障可能为电源本身故障，也可能是负载出现故障，可分以下几种情况讨论。

1、开机后测150UF／400V滤波电容两端无300V直流电压，该故障为150uf／400V滤波电容之前的电路有开路，包括电源开关损坏而不通。

2、开机后测150uF／400V滤波电容有300V直流电压，且关机后能长时间保持不变，此故障一般为启动电阻开路。

由于150uF／400V滤波电容两端有300V电压且无放电回路，因此维修时切记先放电再检查，避免电击危险。

3、开机后测150uF／400V滤波电容两端有300V直流电压，但关机后很快消失，此时说明启动电阻己损坏，常出现的故障有：（1）开关变压器次级各路整流二极管有短路，此时测UC3842⑦脚约有12V电压且波动。

UC3842检修（个人维修心得）开关电源的启动电阻都是几百K的，一般用220K这个一般都用200-300K的电阻，基本是一个参考值。

极个别芯片对上电时间有要求外，这时可以利用RC乘积计算时间常数来选择电阻值电流越大，要求滤波电容容量越大，而开关管的开关频率越高，滤波电容容量反而可以越小，因为电容的容抗和频率成反比，对于高频特性好的电容，频率越高，滤波效果就越好。

11111111111111开关电源的启动电阻接到整流后300V处，建议是（300V-控制芯片启动电压）/芯片启动脚输入电流，一般芯片启动脚输入电流为uA级，具体可以查看控制芯片的PDF，根据过往的经验，我给你的建议是，启动电阻取680K~1.5M为合适，启动电阻小可以使输出电压启动得快，但待机功耗会偏大，同理启动电阻大可以使待机功耗减少，但输出电压启动得慢，具体根据实际情况调试。

至于输入滤波电容，可以根据经验2uF/W来选择，具体看你的开关电源输出功率的大小而定。

3844做开关电源,启动电阻用两个1/4W的串连,有没有危险?我试过了,电阻一点也不热.而且,理论计算也是可以的:IC启动电流为0.5mA,高压直流为300V,两个100K电阻串连,则电流为300/200K=1.5mA,每个电阻的功率为150V*1.5mA=225mW=0.225W,比1/4W的额定功率小啊.....但是好象大家都不这么用,我想,是不是因为单个电阻的最高耐压与其功率有关系.2个电阻串联不可靠,先不要算它的功率够不够,它的耐压都不会够.1206的要用4个.拘资料介绍,1/4W的电阻耐压为250V理论上计算是可以的,但要考虑热击穿问题,为了保证可靠性高,最好用4-6个SMD串并联.用贴片做启动电阻,最少要用4个,不然耐压肯定是不够的.111111111111111111111开关电源的启动电阻经常烧掉电源是工业用的开关电源24VDC 2A 只带了0.1A左右的负载，经常烧掉，卖电源的回应是启动电阻烧掉了，请问什么情况会烧这个启动电阻电阻损坏无非是功率不足、耐压不足、材料选用不当。

ka3842开关电源维修在国产的显示器中，电源ＰＷＭ控制电路最常用的集成电路型号就是ＵＣ３８４２（或ＫＡ３８４２）．下面简单介绍一下ＵＣ３８４２好坏的判断方法：在更换完外围损坏的元器件后，先不装开关管，加电测ＵＣ３８４２的７脚电压，若电压在１０－１７Ｖ间波动，其余各脚也分别有波动的电压，则说明电路已起振，ＵＣ３８４２基本正常；若７脚电压低，其余管脚无电压或不波动，则ＵＣ３８４２已损坏．在ＵＣ３８４２的７、５脚间外加＋１７Ｖ左右的直流电压，若测８脚有＋５Ｖ电压，１、２、４、６脚也有不同的电压，则ＵＣ３８４２基本正常，工作电流小，自身不易损坏．它损坏的最常见原因是电源开关管短路后，高电压从Ｇ极加到其６脚而致使其烧毁．而有些机型中省去了Ｇ极接地的保护二极管，则电源开关管损坏时，ＵＣ３８４２和Ｇ极外接的限流电阻必坏．此时直接更换即可．需要注意的是，电源开关管源极（Ｓ极）通常接１个小阻值大功率的电阻作为过流保护检测电阻．此电阻的阻值一般在0.2-0.6之间，大于此值会出现带不起负载的现象（就是次极电压偏低）．由于ＵＣ３８４２（ＫＡ３８４２）的工作电压和输出功率均与ＵＣ３８４3（ＫＡ３８４3）相差甚远，因此，它们之间是不能直接代替的，这一点在维修工作中必须要注意．3842系列和3843系列在启动电压和关闭电压方面也存在着较大的区别.前者的启动电压为16V,关闭电压为10V;后者的启动电压为8.5V，关闭电压为7.6V。

这两个系列的IC不能直接代换。

如确有必要用后者代换前者时，要对电路加以改造方可。

再用示波器看6脚的脉冲,电源换作0~20V的外接可调,那样无需代电操作,同时通过调整电压结合示波器便能把3842的启动,截止,输出脉冲电压幅值(这个幅值是随供电电压变化而变化),脉冲波形,以及占空比等等各种性能反映出来~~~能符合我所说,那样合格率就在99.9%以上1脚：误差放大器补偿（误差输出）；电压：2.8V2脚：反馈输入（误差信号输入）；电压：2.6V3脚：开关管电流检测（过流保护）；电压：0.08V4脚：外接RC定时元件；电压：0.9V5脚：地线；电压：0V6脚：开关管驱动脉冲输出；电压：1.3V，7脚：电源；电压：15V8脚：5V基准电压；电压：5V主要检测7脚的电压和5脚的电压是否正常就知道了3842电源使用频率是非常高的，除了稳定性比较好外，价格低廉估计也是大多数国产机的首选它的设计比较简单，1误差放大器补偿2误差电压输入，具有软启动保护功能3开关管电流检测，具有过流保护功能4外接开关电源振荡定时元件5地线6开关管驱动冲输出7接电源/欠压保护检测8 5V 基准电压输出以mag 796PF为例故障现象一般为完全不工作和开机哒哒响，指示灯闪。

开关电源故障分析与维修UC3843控制芯片介绍UC3842是电流模式八脚单端PWIVI控制芯片,其内部电路框图如图所示,主要由基准电压发生器、欠电压保护电路、振荡器、PWM闭锁保护、推挽放大电路、误差放大器及电流比较器等电路组成。

该控制芯片与外围振荡定时器件、开关管、开关变压器可构成功能完善的他励式开关电源。

UC3842是UC384×系列中的一种，它是一种电流模式类开关电源控制电路.此类开关电源控制电路采用了电压和电流两种负反馈控制信号进行稳压控制。

电压控制信号，即通常所说的误差（电压）取样信号.电流控制信号是在开关管源极（或发射极）接人取样电阻,对开关管源极(或发射极）的电流进行取样而得到的，开关管电流取样信号送入UC3842,既参与稳压控制又具有过电流保护功能。

因为电流取样是在开关管的每个开关周期内都要进行的，因此这种控制又称为逐周（期)控制。

UC384×主要包括UC3842、UC3843、UC3844、UC3845等芯片，它们的功能基本一致，不同的是:①集成电路的启动电压（7脚)和启动后的最低工作电压(即欠电压保护动作电压）不同；②输出驱动脉冲占空比不同；③允许工作环境温度不同。

另外，集成电路型号末尾字母不同还表示封装形式不同.对于采用UC3843的电源，当其损坏后，可考虑用易购的UC3842进行代换.但由于UC3842的启动电压不得低于16V,因此,代换后应使UC3842的启动电压达到16V以上，否则，电源将不能启动。

UC3842是UC384×系列中的一种，它是一种电流模式类开关电源控制电路。

UC384×系列芯片的主要不同点与UC384×系列类似的还有UC388×系列，其中，UC3882与UC3842、UC3883与UC3843、UC3884与UC3844、UC3885与UC3845相对应。

主要区别是第6脚驱动脉冲占空比最大值略有不同.另外，还有一些采用了KA384×／KA388×,此类芯片与UC384×／UC388×的相应类型完全一致。
