一、概述1. 产品特点：本系列组合开关作为综采及双高工作面各种设备的启动开关，当设备出现过载，短路，断相，过欠压等故障时能自动切断电源并显示及记忆故障信号，组合开关在合闸前还具有漏电闭锁及自检功能，可视化界面能实时显示电网电压以及各支路状态。
2. 主要用途及适用范围：本系列组合开关适用于煤矿井下和其它周围介质中含有甲烷与煤尘混合物的爆炸性气体环境中。
3. 使用的环境条件：使用在交流50Hz，电压至3300V,总电流至1800A(该批开关配置为1400A)及以下线路中。
4. 工作条件：4.1 海拔高度不超过2000米；4.2 环境温度为-5℃～+40℃；4.3 空气相对湿度不大于95%（25℃）；4.4 无强烈颠簸振动，与垂直面倾角不超过15°；4.5 含有爆炸性危险的甲烷，煤尘的空气中，但无足以腐蚀金属和破坏绝缘的气体和蒸气；4.6 有防雨雪（滴水）设备。
5. 型号及意义：6. 防爆型式及标志：防爆型式：矿用隔爆兼本质安全型“d”防爆标志：Exd[ia]I二、技术特性1. 额定频率：50Hz2. 额定电压：3300V3. 额定电流：2 x 700A=1400A（安装两个隔离换向开关，每一容量为700A）4. 主回路引入、引出装置：三路输入四路输出全部采用3.3KV高压电缆连接器，可穿入不大于Φ78mm的橡套电缆。
显示器本安鼠标门盖IPC及控制腔高压电缆连接器闭锁轴电气闭锁按钮隔离开关操作手把闭锁轴连动轴腔内壁此区域安装有控制保险（如三、外型结构输出、输入所配置的高压电缆连接器说明名称参数用途芯数产地连接电缆最大外径（mm）高压电缆连接器3.6KV/400A 用于引入主回路动力电缆 6 国产Φ78注意：更换3.3KV控制保险时，应确保组合开关的前级供电设备分闸，没有输入电源。
四、闭锁机构组合开关中闭锁机构分为左门闭锁和右门闭锁的连动闭锁。
如下图：连动板2 34 56 71451231 28 61闭锁机构 保证了：在开门的状态下，隔离开关的操作手把被闭锁，不能操作；只有在门盖关好的情况下，才能对隔离开关进行操作。
组合开关使用手册电光防爆科技（上海）有限公司概 述QJZ-□/3300（1140、660）-2(4.6.8.矿用隔爆兼本质安全型组合开关(以下简称“多回路组合开关”)适用于煤矿井下有瓦斯、煤尘等爆炸危险的环境中，为综采工作面多电机、大功率机电设备设计的组合式起动控制设备。
多回路组合开关适用交流50Hz 、电压3300（1140、660）V 的供电系统中，可对采区的多台电机、单机双速电机、双机双速电机等电气设备的顺序起动、正转、反转、停止及双速切换进行控制，并能对电动机及供电线路进行保护。
根据组合开关的回路数，总电流为800-1800A,同时还提供两路（127V 或220V ）共5kVA 的辅助电源，组合开关工作面系统如见下图所示：工作环境a ．海拔不超过2000m ，周围环境压力为（~）×105Pa ；b ．运行环境温度一般为-5～+40℃；c ．周围空气相对湿度不大于95%（+25℃）；d ．在有沼气爆炸性混合物的矿井中；e ．与水平面的安装倾斜度不超过15°；f ．在无显著摇动和冲击振动的地方；g ．在无明显破坏绝缘的气体或蒸气的环境中；h ．能防止滴水的地方；i ．污染等级：3级；j ．安装类别：Ⅲ类。
组合开关控制系统图采煤机刮板运输机转载机破碎机泵站组合开关移动变电站产品使用储存环境组合开关为高价值产品，在使用前或是备用存储时，整机、模块和配件部分必须存放于库房干燥位置，尽量避免灰尘堆积，切勿露天存放，防止高温（50℃）或超低温（－20℃）的恶劣气温条件。
如果存储环境湿度较大，在设备或配件空隙部位放置干燥剂进行吸潮。
建议存储时间不超过24个月。
存储环境相关温度：－20℃～50℃。
保护措施组合开关在长时间存储时，需做相应的防锈措施，如：在隔爆面及时补涂防锈漆、在快开门内部密封部位涂黄油、每月至少对机械活动部位活动一次（包括开门手柄、隔离手柄、闭锁（解锁）手柄、闭锁（解锁）按钮、门轴等）、及时对机械活动部位及螺丝紧固处点滴润滑油。

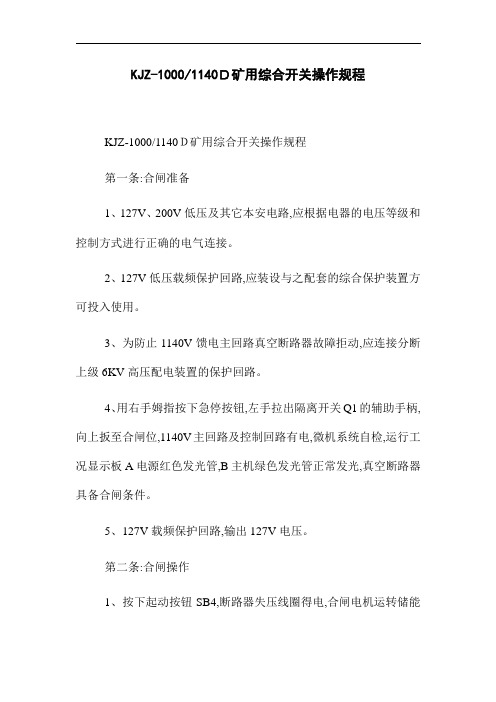

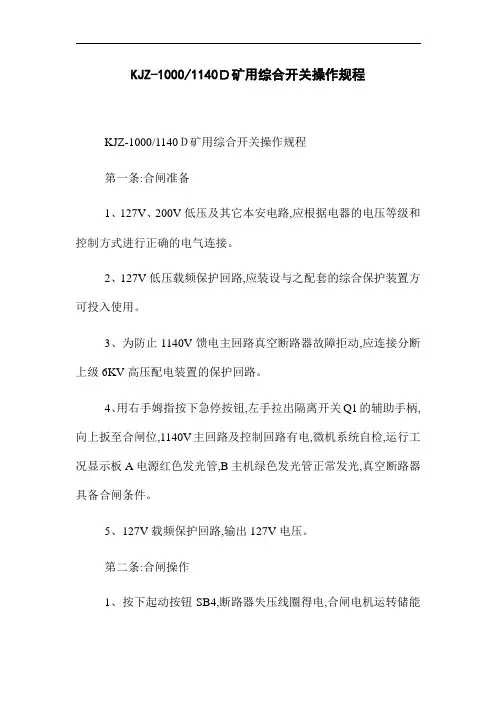

KJZ-1000/1140Ｄ矿用综合开关操作规程KJZ-1000/1140Ｄ矿用综合开关操作规程第一条:合闸准备1、127V、200V低压及其它本安电路,应根据电器的电压等级和控制方式进行正确的电气连接。
2、127V低压载频保护回路,应装设与之配套的综合保护装置方可投入使用。
3、为防止1140V馈电主回路真空断路器故障拒动,应连接分断上级6KV高压配电装置的保护回路。
4、用右手姆指按下急停按钮,左手拉出隔离开关Q1的辅助手柄,向上扳至合闸位,1140V主回路及控制回路有电,微机系统自检,运行工况显示板A电源红色发光管,B主机绿色发光管正常发光,真空断路器具备合闸条件。
5、127V载频保护回路,输出127V电压。
第二条:合闸操作1、按下起动按钮SB4,断路器失压线圈得电,合闸电机运转储能完毕并释放QF真空断路器送电,运行工况显示板“1”主回路绿色发光管常亮。
2、合上Q2开关,按下煤电钻开关,接通先导回路,KM1接触器得电,输出三相127V电压,煤电钻得电运转。
3、按下起动按钮SB8,KM3接触器得电,输出二相127V（或220V）电源。
当负荷接通预警回路时,预警回路连续5秒钟脉动输出后,正常输出。
4、按下起动按钮SB6,KM2接触器得电,输出二相127V（或220V）电源。
完成全部合闸操作。
第三条:分闸操作1、按下停止按钮SB5（或外部电路闭锁）真空断路器分闸。
或断路器拒动2－5秒断6KV电源。
2、断开煤电钻开关,先导回路断开,KM1接触器断电分闸。
若长期不使用煤电钻时,将Q2开关置于分闸位置。
3、按下停止按钮SB7,KM2接触器断电分闸,切断二相127V（或220V）电源。
4、按下停止按SB9,KM3接触器断电分闸,切断二相127V（或220V）和预警回路电源。
5、按下1140V馈电回路远方急停按钮,真空断电器迅速分闸。
只有远方闭锁解除,才允许重新合闸。
6、当瓦斯浓度超限,将切断综合开关所有电源输出。
使用说明书QJZ-1600/1140(660)-8 矿用隔爆兼本质安全型组合开关电光防爆电气有限公司使用前请认真阅读说明书！一、概述1．QJZ系列矿用隔爆兼本质安全型组合开关（以下简称组合开关）适用于有甲烷及煤尘爆炸危险的煤矿井下。
在交流50Hz，电压为1140V供电线路中，可对乳化液泵、喷雾泵、转载机、破碎机的启动、停止及双速切换、主、从顺序控制，并能对电动机及供电线路进行保护。
2．组合开关采用快速开门结构，结构简单合理，操作方便；开关采用微机控制线路，实现开关的多功能（多用途）使开关既能作为普通开关使用，又能作为双速开关使用，便于管理和维护。
本开关容量大，相对体积小。
3．组合开关保护单元采用WZBQ-8QG型微机监控保护装置，装置以16位单片机为核心，工业级外围芯片，精密小型互感器，小型专用继电器，以及科学的算法，保护可靠灵敏，测量精度高。
标准化、模块化硬件设计，科学的软件编程，高精度的A/D转换，多种抗干扰措施，使装置具备高性能，高抗干扰能力。
4．组合开关采用TPC105-TD33H嵌入式一体化工控机、SCS-601串口转换设备接口、组合开关综合控制装置WZBQC-8TG-M12、组合开关控制单元WZBQ-8QG，实现集中控制与通信管理。
工控机显示全中文多媒体界面，菜单式操作。
重要操作设有授权密码，既方便了用户操作，又有效防止误操作的发生。
在用户界面上，具备在线查询，修改，事件记录，自检等功能。
5．组合开关具备就地按键设定、远程网络设定功能，组合开关具备标准的RS-485/ 232通讯接口，国际标准的Modbus通讯协议，开关具备远程遥信、遥测、遥控、遥调等功能，可直接构成井下KJ-254矿用电力监控系统的一部份。
6. 组合开关数据处理采用光纤传输，极大地提高了安全可靠性。
解决了传统现场、兑现等方式所不能克服的电磁干扰问题。
二、工作条件a. 海拔不超过2000m，周围环境压力为80kPa∽106kPa；b. 运行环境温度一般为-5～+40℃；c. 周围空气相对湿度不大于95%（+25℃）；d. 在有沼气爆炸性混合物的矿井中；e. 与水平面的安装倾斜度不超过15°；f. 在无显著摇动和冲击振动的地方；g. 在无明显破坏绝缘的气体或蒸气的环境中；h．能防止滴水的地方；i. 污染等级：3级；j. 安装类别：Ⅲ类。

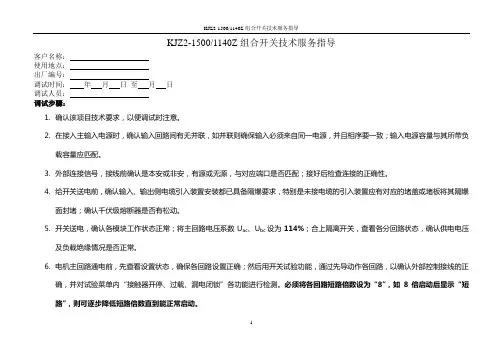

KJZ2-1500/1140Z组合开关技术服务指导客户名称：使用地点：出厂编号：调试时间：年月日至月日调试人员：调试步骤：1.确认该项目技术要求，以便调试时注意。
2.在接入主输入电源时，确认输入回路间有无并联，如并联则确保输入必须来自同一电源，并且相序要一致；输入电源容量与其所带负载容量应匹配。
3.外部连接信号，接线前确认是本安或非安，有源或无源，与对应端口是否匹配；接好后检查连接的正确性。
4.给开关送电前，确认输入、输出侧电缆引入装置安装都已具备隔爆要求，特别是未接电缆的引入装置应有对应的堵盖或堵板将其隔爆面封堵；确认千伏级熔断器是否有松动。
5.开关送电，确认各模块工作状态正常；将主回路电压系数Uac 、Ubc设为114%；合上隔离开关，查看各分回路状态，确认供电电压及负载绝缘情况是否正常。
6.电机主回路通电前，先查看设置状态，确保各回路设置正确；然后用开关试验功能，通过先导动作各回路，以确认外部控制接线的正确，并对试验菜单内“接触器开停、过载、漏电闭锁”各功能进行检测。
必须将各回路短路倍数设为“8”，如8倍启动后显示“短路”，则可逐步降低短路倍数直到能正常启动。
7.合上隔离开关，给主回路通电，分别调试各回路电机方向并观察对应分回路状态；未接负载的备用回路确保动作正常。
8.确认辅助单元动作保护及输出正常，未接负载的引入端口应有堵盖封上。
9.整台开关最终与关联的控制系统应能正常联合运转。
主回路参数：输入电压值：；输入回路数及各自容量：输入Ⅰ；输入Ⅱ；输入Ⅲ；输入Ⅳ；主隔离开关QS1输出侧分回路：；主隔离开关QS2输出侧分回路：；主隔离开关QS3输出侧分回路：；主隔离开关QS4输出侧分回路：；注：本公司服务人员现场调试时须填此表单，回单位交给部门主管存档。
