PD606E 安装式数字显示三相多功能仪表使用说明书符合标准：GB/T 22264安装、使用产品前，请仔细阅读使用说明书并妥善保管、备用目录一、产品简介 (01)二、功能介绍 (02)三、技术参数 (03)四、安装与接线 (04)五、编程操作 (08)六、面板说明与测量信息显示 (11)七、通讯规约 (30)八、功能输出 (43)九、常见问题及解决办法 (47)十、运输、贮存 (49)十一、公司承诺 (49)一、产品简介1.1引用标准执行标准:GB/T22264.1 安装式数字显示电测量仪表第1部分:定义和通用要求GB/T22264.2 安装式数字显示电测量仪表第2部分:电流表和电压表的特殊要求GB/T22264.3 安装式数字显示电测量仪表第3部分:有功功率表和无功功率表的特殊要求GB/T22264.4 安装式数字显示电测量仪表第4部分:频率表的特殊要求GB/T22264.5 安装式数字显示电测量仪表第5部分:相位表和功率因数表的特殊要求GB/T22264.7 安装式数字显示电测量仪表第7部分:多功能仪表的特殊要求GB/T22264.8 安装式数字显示电测量仪表第8部分:试验方法参考标准:GB/T 17215.321-2021电测量设备（交流）特殊要求第21部分：静止式有功电能表 (A级、B级、C级、D级和E级)GB/T 17215.323-2008 交流电测量设备特殊要求第23部分:静止式无功电能表(2级和3级)GB/T 17215.301-2007多功能电能表特殊要求1.2产品概述多功能网络电力仪表是针对电力系统、工矿企业、公共设施、智能大厦等场合的电力智能监控和电能计量需求而设计，能够高精度测量三相电网中的所有常用电力参数:三相电压、三相电流、有功功率、无功功率、视在功率、频率、功率因数等，并带有485通讯、电能脉冲输出等功能。
多功能网络电力仪表具有极高的性价比，可以取代测量指示仪表、电能计量仪表以及相关的辅助单元。

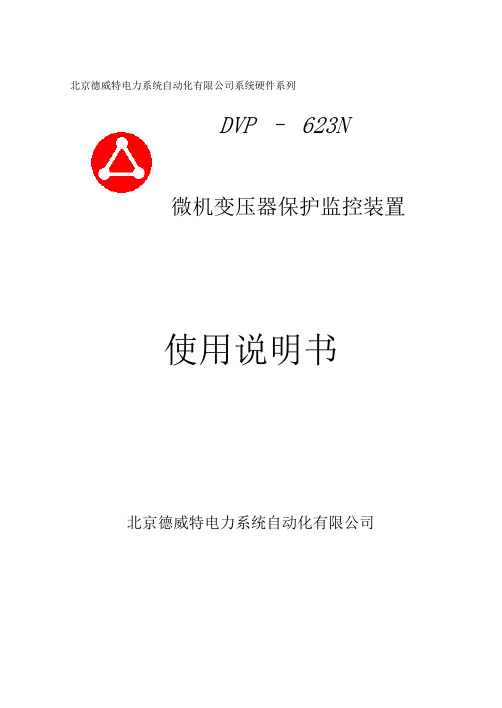

北京德威特电力系统自动化有限公司系统硬件系列DVP – 623N Array微机变压器保护监控装置使用说明书北京德威特电力系统自动化有限公司目录1.装置概述 (1)2.技术数据 (1)3.装置结构说明 (5)3.1安装与开孔 (5)3.2装置组成 (6)3.3接线端子图及端子接线说明 (9)3.4显示板(人机交互板) (12)3.5背板 (12)3.6电源板 (12)3.7处理器板 (12)3.8继电器板 (13)3.9互感器板 (13)4.人机交互 (14)4.1机箱面板说明 (14)4.2按键使用说明 (15)4.3液晶显示内容说明 (15)4.4液晶背光的使用说明 (20)5.CAN网通讯 (20)5.1主机通讯卡通讯波特率设置 (20)5.2装置通讯波特率设置 (20)5.3装置网络状态检查 (21)6.装置与电度脉冲表的连接 (21)7.显示说明 (22)7.1循环显示（供运行人员使用） (22)7.2定点显示(供运行人员或调试人员用) (23)7.3保护定值区显示 (26)北京德威特电力系统自动化有限公司7.4时间设置区显示 (28)7.5事故记录区显示 (28)8. 调试大纲（适用于现场调试及检修） (29)8.1上电显示 (29)8.2查看、输入、校对保护定值 (29)8.3开关量的检查 (29)8.4远方（遥控）跳合闸检查 (30)8.5保护继电器的出口检查 (30)8.6模拟量输入检查及精度检查 (31)8.7保护装置原理框图 (34)8.8装置配备的保护 (35)8.9各类保护的逻辑及实验方法 (36)8.10连接CAN网 (44)8.11连接电度脉冲表 (46)9.运行人员注意事项及要求 (46)10.检修及维护: (47)11.注意事项 (47)12．订货须知 (48)附录一：DVP-9181操作箱原理图和防跳回路接线图 (50)附录二：半凸式安装托板结构图及安装示意图 (51)2006.06第一次印刷*本说明书将随产品的升级配合修改，请注意资料版本北京德威特电力系统自动化有限公司DVP-623N微机变压器保护监控装置使用说明书北京德威特电力系统自动化有限公司1 11.装置概述DVP－623N主要用于由断路器控制的6-10kV/0.4kV厂用变压器保护监控,该装置由监控和保护两套完全独立的系统组成，作为厂用变压器的成套保护、控制、测量和监视报警装置。
WXHK-IX系列小电流接地选线装置使用说明书许继变压器有限公司目录一、产品概述 (2)二、型号说明及相关技术参数 (2)三、装置用途及特点 (2)四、产品技术指标 (2)五、装置工作原理 (3)六、装置操作说明 (3)七、现场使用注意事项 (7)八、两种尺寸机箱尺寸及开屏尺寸 (8)九、通讯规约 (9)一、产品概述我国3kV-66kV配电网大多采用小电流接地方式即中性点非有效接地方式，包括中性点不接地系统和中性点经消弧线圈或大电阻接地系统。
中性点非有效接地系统的优点在于，发生单相接地时多数情况下能够自动熄弧并恢复绝缘。
但是发生永久性接地故障时，为了防止因非故障相电压升高而导致故障扩大，必须尽快确定故障线路并予以切除，这就提出了单相接地故障选线问题。
这个问题很长时间以来没有得到很好的解决，制约着配电网自动化的发展。
本公司的小电流系统接地选线装置是在当前国内市场上“小电流接地选线装置”的基础上加以升级改造而研制成的最新型产品。
当小电流接地系统发生单相接地故障时，本装置具有自动报警并准确寻找故障线路的功能。
突出地解决了装置在恶劣环境下长期可靠运行的问题。
其结构更加合理、轻便，既可用于老电厂、变电站的改造，也可用于新建电厂、变电站，直接构成综合自动化系统。
二、型号说明及相关技术参数三、装置用途及特点适用领域本装置适用于下述条件的小电流系统接地选线及适时报警，或用于单相接地保护跳闸。
中性点不接地的小接地电流系统；电压等级:0.38～66KV；中性点经消弧线圈或经大电阻接地的小接地电流系统；母线段数不大于四段，线路出线回路总数不大于60路系统可广泛用于变电站、发电厂、水电站及石油、化工、冶金、煤炭、铁路、建筑等大型厂矿企业的供电系统。
装置特点高可靠性：采用国外先进的高速DSP芯片及CMOS工业级芯片，设计独特,具有电磁屏蔽、软硬件冗余，运行速度快、抗干扰能力强、功耗低等特点。
1．屏幕采用宽温液晶显示，可人机对话，操作方便。

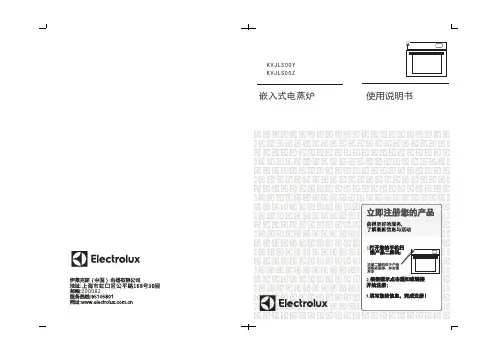

使用说明书KVJLS00YKVJLS00Z嵌入式电蒸炉2000821伊莱克斯想你所想伊莱克斯是全球家用电器的领导者，1919年创建于瑞典，已有近百年家用电器专业研发和制造经验。
让消费者从家电产品的使用中得到快乐是伊莱克斯的使命。
每年在全球150多个国家和地区超过4000万家庭选择使用伊莱克斯。
目前在中国80%以上4星和5星级酒店正在使用伊莱克斯提供的专业厨房设备。
凭借以消费者体验为中心的领先设计，伊莱克斯现已成为全球家电品牌中的“贵族”。
伊莱克斯旗下的产品覆盖了冰箱、洗衣机、空调、烟机、灶具、消毒柜、电热水器、吸尘器等各种大小家用电器以及商用电器。
伊莱克斯专注于技术创新，分别在6个国家设立了全球研发中心，从外观设计到功能提升对产品进行研发，并通过对消费者广泛深入的了解，精心设计出真正满足客户和专业应用需求的产品。
公司官网： 服务热线：9510580130安全信息 ........................3安全说明 ........................4装箱附件表 .......................6产品技术参数 ......................7安装尺寸简图 ......................8操作方法 .......................9自动程序设置 .....................20烹饪容器的选择 ....................22清洁与保养 ......................24常见故障识别及处理 ..................26RoSH 申明 ......................27产品保修卡 .....................28维修服务指南 (29)目 录2为保证使用伊莱克斯家用电器的消费者获得满意的售后服务，本公司将严格遵守国家颁布的有关法律，遵守《中华人民共和国消费者权益保护法》、《中华人民共和国产品质量法》、《部分商品修理更换退货责任规定》和有关法则制定如下“三包”标准。

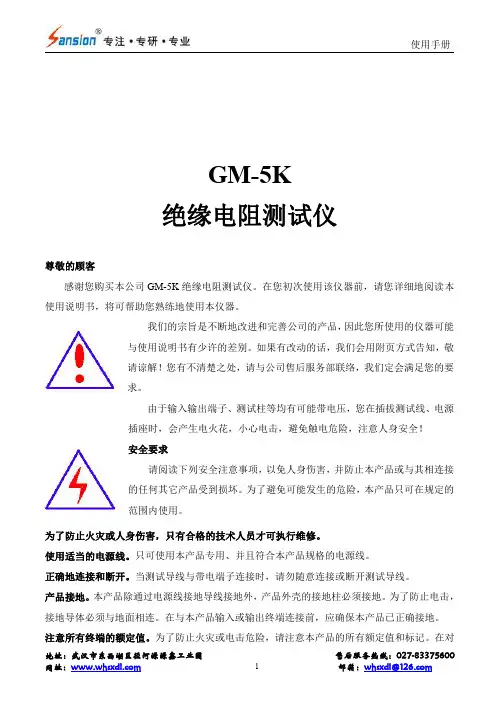

GM-5K绝缘电阻测试仪尊敬的顾客感谢您购买本公司GM-5K绝缘电阻测试仪。
在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。
我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。
如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。
由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。
为了避免可能发生的危险，本产品只可在规定的范围内使用。
为了防止火灾或人身伤害，只有合格的技术人员才可执行维修。
使用适当的电源线。
只可使用本产品专用、并且符合本产品规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
产品接地。
本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。
为了防止电击，接地导体必须与地面相连。
在与本产品输入或输出终端连接前，应确保本产品已正确接地。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意本产品的所有额定值和标记。
在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。
请勿在无仪器盖板时操作。
如盖板或面板已卸下，请勿操作本产品。
使用适当的保险丝。
只可使用符合本产品规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
产品有电时，请勿触摸裸露的接点和部位。
在有可疑的故障时，请勿操作。
如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
保持产品表面清洁和干燥。
――安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。
小心：小心字句指出可能造成本产品或其它财产损坏的状况或做法。
目录一、安全规则及注意事项 (4)二、简介 (5)三、量程及精度 (5)四、技术规格 (7)五、仪表结构 (8)六、测量原理 (9)七、操作方法 (9)八、电池说明 (16)九、售后服务 (16)一、安全规则及注意事项感谢您购买了本公司绝缘电阻测试仪，在你初次使用该仪器前，为避免发生可能的触电或人身伤害，请一定：详细阅读并严格遵守本手册所列出的安全规则及注意事项。
数显三相多功能液晶仪表上海仪歌电气有限公司(LCD)使用说明书Products Instructions非常感谢您使用本公司数显电力仪表，使用产品前请仔细阅读本说明书!一、概述多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲输出等功能的多功能电力仪表,能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用变电站自动化，配电自动化、智能建筑、企业内部的电能测量、管理、考核。
测量精度为0.5级、实现LED现场显示和远程RS-485数字接口通讯，采用MODBUS-RTU通讯协议。
二、技术参数技术参数指标输入网络三相三线（3P3L）、三相四线（3P4L）电压额定值AC110V、AC220V、AC380V、AC600V其他特殊规格需订制（订货时说明）过负载持续：1.2倍瞬时：2倍/5s功耗≤2VA（每相）阻抗>500kΩ测量精度真有效值侧量（RMS）精度0.2级电流额定值AC1A、AC5A（5A以上配互感器使用）过负载持续：1.2倍瞬时：10倍/5s功耗≤1VA（每相）阻抗<20mΩ测量精度真有效值侧量（RMS）精度0.2级频率45Hz-65Hz、精度0.1HZ显示方式段码LCD或LED数码管显示输出电能测量精度四象限计量、有功电能1.0级、无功电能2.0级脉冲输出有功电能和无功电能2路脉冲输出，光耦继电器脉冲常数3200通讯方式RS485ModBus-RTU协议波特率1200bps、2400bps、4800bps、9600bps默认为9600bps开关量输出上下限报警同一继电器输出，最多加4个变送输出电流输出：DC0-20mA、DC4-20mA、精度0.5级，电压输出：DC0-5V、0-10V、精度0.5级开关量输入4路无源干接点输入方式电源范围AC220V、AC/DC85V-265V、50Hz/60Hz 功耗≤5VA工作环境温度-10℃-55℃湿度25%RH≤湿度≤93%RH，不结露，无腐蚀性气体场合大气压86kPa-106kPa耐压输入/电源>2KV、输入/输出>2KV、电源/输出>1KV绝缘输入、输出、电源对机壳>50MΩ1）辅助电源：多功能电力仪表具备通用的(AC/DC)电源输入接口，若不作特殊声明，提供的是AC220V电源接口的标准产品，保证所提供的电源适用于该系列的产品，以防止损坏产品，如要特殊供电电压如AC/DC85V-265V、AC380V等可订做，订货时请注明。
VCC 干式变压器使用说明书0AS.460.041上海ABB变压器有限公司目录产品安装及操作安全导则一、VCC三相干式变压器使用说明1 概述2 用途和参照标准3 结构介绍4 运输5 验收检查6 贮存7 安装8 投入运行前的检查和试验9 运行10 产品附件11 维护保养12 修理13 环保方面的建议14 其他二、VCC干式有载调压变压器补充说明三、VCC单相干式变压器补充说明12-11 223366689 10 11 11 11 11 12 13产品安装及操作安全导则在没有专业器具的情况下，禁止起吊或移动变压器；变压器接线终端仅供电力负载使用，与接线终端连接时应使用软连接，以避免对接线端造成机械损伤；禁止使用铭牌或联接图标中未经允许的联接方式联接变压器接线终端；禁止在变压器没有可靠接地时通电；在无有载调压开关的情况下，禁止在变压器通电状态下更换变压器分接；在变压器通电状态下，禁止移除任何变压器的罩壳面板；禁止随意更改变压器的联锁开关、报警装置及其他控制回路的接线电路；重要注意事项：违反以上规定可能将导致人员伤亡或其他重大事故；此导则明确禁止穿戴聚酯化纤、尼龙或丝质制衣物的员工工作在裸露的电弧环境下。
一、VCC三相干式变压器使用说明1 概述1.1 V CC干式变压器是ABB公司具有世界先进水平的Vacuum Cast Coil三相树脂浇注成形线圈的干式变压器（以下简称变压器）。
1.2 变压器的型号含义如下：S C B L - /高压电压等级(kV)额定容量(kVA)性能水平代号线圈导体为铝材高.低压均为箔式线圈“成”型固体浇注式“三”相注：若线圈导体为线材绕制，型号中“B”不出现；若线圈导体为铜材，型号中“L”不出现。
2 用途和参照标准2.1 用途变压器可把电网电压变成系统或负载所需要的电压，实现电能的传递与分配。
本产品具有耐潮、阻燃、维护方便和机械强度高的特点，能深入负荷中心，可用于高层建筑、商业大厦、剧场、影院、机场、工矿企业、石油平台、地铁和隧道等场所的输变电系统；可和开关柜一起组成结构紧凑的成套变电站，还可以作为工业驱动系统等的配套电源。
绝缘电阻测试仪使用说明书一、操作方法（500V，≥30MΩ）1、将仪器的电源插头接上AC220V。
按下电源开关至ON位置，预热10分钟，即可正常测试。
2、选择好适当的测试电压（500V）。
3、注意“TEST”灯是否处于熄灭状态，确保接线柱上不带电，接上被测件，按下“TEST”按钮，仪器即可对被测件充电并测量。
4、测试完毕后按下“RESET”键或测试时间到仪器自动复位后，才可取下被测件。
5、重复上述步骤，进行下一次测量。
二、使用注意事项1、本测试仪在电源开启后即可使用，但为了保证精度请预热10分钟以上。
2、连接被测物体时，必须保证处于复位状态，即TEST灯灭时，以防高压电击。
3、在测量100MΩ以上时，测量线最好用屏蔽。
接线时要将仪器前面板上的接地柱与被测件的机壳或外壳相连。
4、尽量避免测量过小的电阻，或将两测试夹相短接。
接地电阻测试仪使用说明书（I=10A，≤0.1Ω）一、操作方法1、仪器配备一副（两组）测试线，红粗线接红色电流接线柱，红细线接红色电阻接线柱，黑粗线接黑色电流接线柱，黑细线接黑色电阻接线柱。
2、将仪器的电源插头接上AC220V。
按下电源开关至ON位置，各个窗口数码管亮。
3、电流调节旋钮逆时针旋至零位。
4、测试前，选择好量程。
5、两组测试线的夹子相互短路。
6、手动测试（1）、“定时”开关关闭。
（2）、确定2-5步骤无误后，按“启动”按钮，“测试”灯亮，调节“电流调节”旋钮并观察电流显示窗口显示电流值至所需电流值。
（）（3）、按下“预置/测试”键，调节报警预置电位器，至所需电阻值。
（4）、按下“复位”按钮，切断电流输出，同时调节“电流调节”旋钮至最小。
将测试线夹在被测物的测试点上。
（5）、按下“启动”旋钮，“测试”灯亮，同时调节“电流调节”旋钮至所需电流值，接着读下电阻显示窗口显示的电阻值。
当被测物电阻值大于预值电阻值时，仪器会发出生光报警，反之，则不报警。
只要按下“复位”按钮停止测试，“测试”灯灭，取下测试线以备下次再测。
ＯＺＢ．４６９．５０４ 安装使用说明书 －３５ｋＶ级油浸式变压器安装使用说明书 中电电气集团 江苏中电输配电设备有限公司 目 录 ３５ｋＶ级油浸式变压器安装使用说明书 １． 适用范围 ………………………………………………１ ２． 变压器结构简介 ………………………………………１ ３． 运输 ……………………………………………………２ ４． 验收 ……………………………………………………２ ５． 存放 ……………………………………………………２ ６． 安装变压器 ……………………………………………２ ７． 变压器投入运行 ………………………………………５ ８． 新变压器投入运行后的注意事项 ……………………５ 附 录 组件使用说明 Ａ． 压力释放阀 ……………………………………………６ Ｂ． 分接开关 ………………………………………………８ Ｃ． 套管 ……………………………………………………１４ Ｄ． 吸湿器 …………………………………………………１５ Ｅ． 温度控制器 ……………………………………………１６ Ｆ． 气体继电器ＱＪ４－５０型 ………………………………１８ Ｇ． ＳＹＪ－５０型速动油压继电器 …………………………２０ Ｈ． 指针式油位计 …………………………………………２２ ３５ｋＶ级油浸式变压器安装使用说明书 １ 适用范围 １．１本说明书适用于３５ｋＶ级油浸式变压器。
１．２ 产品型号说明 Ｓ Ｆ Ｓ Ｚ ９ － □ ／ □ 高压绕组电压等级（ｋＶ） 额定容量 （ｋＶＡ） 性能水平代号 调压方式：有表示有载调压，无表示是无励磁调压 绕组数：有表示三绕组，无表示双绕组 冷却方式：有表示风冷，无表示自冷 三相变压器 ２ 变压器结构简介 ２．１铁心 铁心材料选用优质高磁导冷轧取向硅钢片，全斜接缝，步进式三级接缝，无孔绑扎，板式夹件结构。
２．２线圈 线圈材料采用优质无氧铜材料制造的扁线，低压线圈采用连续式或螺旋式结构；高压线圈采用连续式或纠结连续式结构，首末段加强绝缘，线圈采用不浸漆，但经过干燥处理形成一个有机整体。
变压器绕组温度计说明书BWR(WTYK)04/06 WINDING TEMPERATURE INDICATOR感谢您使用本厂产品使用前请认真阅读产品使用说明书目录一、概况 (1)二、型号说明 (2)三、产品成套性 (2)四、工作原理 (2)五、产品型号及主要技术性能（外形和安装尺寸） (3)六、接线、调整、安装和使用 (7)七、附录：温度值、电流值对照表 (14)一、概述：绕组温度计是一种适用热模拟测量技术测量电力变压器绕组最热点温度的专用监测（控制）仪表。
所谓热模拟测量技术是在易测量的变压器顶层油温T0基础上，再施加一个变压器负荷电流变化的附加温升△T，由此二者之和T=T0+△T即可模拟变压器最热点温度。
本公司研制生产的新型BWR(WTYK)-04/06绕组温度计具有信号报警、冷却器控制和事故跳闸等多项功能，用户可根据实际需要选择使用。
该仪表具有良好的防护性能，抗干扰性强，可靠性高，接线安装方便，在户外条件下能正常工作。
同时能将变压器绕组温度计信号远传至控制中心，通过XMT-288数显仪或计算机系统，实现同步显示，控制变压器，确保变压器正常运作。
二、型号说明：B W R――□□TH适用于湿热带输出信号a)开关数目绕组温度计变压器类产品用a) 输出信号：A/J—直接输出DC(4-20)mA电流信号，也可通过XMT-288数显仪显示其相应温度同时输出DC(4-20)mA电流信号及DC(0-5)V电压信号；V—直接输出DC(0-5)V电压信号；RS—直接输出端为DC(4-20)mA电流信号，也可通过XST-288数显仪显示其相应温度同时输出RS-485计算机接口；Y—直接输出Pt100铂电阻信号；JJ—直接输出二组DC(4-20)mA电流信号，也可通过XMT-288数显仪显示其相应温度。
AJ—输出DC(4-20)mA电流信号为绕组温度和输出Pt100铂电阻信号为油面温度。
1三、产品成套性：绕组温度计组成有三部分：1、现场一只嵌装电热元件的温度计BWR(WTYK)-04/06，如图1所示；2、现场一只BL型电流匹配器，如图1所示；3、中心机房一台遥测控制仪(XMT-288)。
R美瑞克仪器MEIRUIKE INSTRUMENTManua1使用说明书深圳市美瑞克电子科技有限公司使用说明书RK267X系列耐压测试仪（升级版）本系列测试仪最高输出电压可达5kV(10kV、20kV、50kV)。
*任何不正确的操作都可能引起死亡事故的发生。
*在使用测试仪之前请详细阅读第2章“使用注意事项”。
*本使用说明书应当放在操作者的旁边，以便在需要时可以阅读。
说明书的使用说明：* 在操作测试仪前请仔细阅读并理解说明书所描述的内容。
阅读后，请把说明书放在操作人员附近以便需要时进行阅读。
当把测试仪从一个工作场所搬运到另外一个工作场所，请把说明书随仪器一起搬运，以免遗失。
* 如果发现说明书缺页或者说明书被污染，请立即与美瑞克公司的经销商联系进行购买。
* 随着仪器功能的改进、软件的升级，使用说明书也将不断被完善、升级。
请注意测试仪器的软件和说明书版本。
RK267X耐压测试仪使用说明书(升级版)Ver：1.0--------2016.04.26Ver：1.1--------2016.06.24 (增加RK2672BM机型，技术指标及面板说明）为确保安全，请注意* 在测试过程，操作人员请不要触摸以下所述的位置或区域；否则会造成触电事故的发生。
（1）测试仪的高压输出端口；（2）与测试仪连接的测试线的鳄鱼夹；（3）被测试产品；（4）和测试仪输出端连接的任何物体；* 为防止触电事故的发生，请遵循下面的安全操作步骤：（1）为了预防触电事故的发生，在使用测试仪进行操作前，请先戴上绝缘的橡皮手套再从事与本测试仪有关的工作。
（2）安全可靠的接地：本系列测试仪的后面板上有一接地端子，请将此端子接地。
如果没有可靠的接地，当电源与机壳短路时或者在测试过程中，高压测试线与机壳短路时，机壳都会有高压的存在，这是非常危险的。
只要任何人接触外壳，都有可能造成触电的发生，因此必须将此接地端子可靠的与大地连接。
（3）在测试仪的电源开关打开后，请不要触摸和高压输出端口有连接的任何物品；* 下列情况是非常危险的：（1）按下“RESET”键后，高压指示灯仍然亮着；（2）显示器显示的电压值不在变动而高压指示灯仍然亮着。
6通道蓄电池极板短路测试仪CHT1653B使用说明书安全须知当你发现有以下不正常情形发生,请立即终止操作并断开电源线。
立刻与我公司销售部联系维修。
否则将会引起火灾或对操作者有潜在的触电危险。
z仪器操作异常。
z操作中仪器产生反常噪音、异味、烟或闪光。
z操作过程中，仪器产生高温或异常电击。
z电源线、电源开关或电源插座损坏。
z杂质或液体流入仪器。
安全安全信息为避免可能的电击和人身安全，请遵循以下指南进行操作。
免责声明 用户在开始使用仪器前请仔细阅读以下安全信息，对于用户由于未遵守下列条款而造成的人身安全和财产损失，我公司将不承担任何责任。
仪器接地 为防止电击危险，请连接好电源地线不可在爆炸性气体环境使用仪器 不可在易燃易爆气体、蒸汽或多灰尘的环境使用仪器。
在此类环境使用任何电子设备，都是对人身安全的冒险。
不可打开仪器外壳 非专业维护人员不可打开仪器外壳，以试图维修仪器。
仪器在关机后一段时间内仍存在未释放干净的电荷，这可能对人身造成电击危险。
不要使用已经损坏的仪器 如果仪器已经损害，其危险将不可预知。
请断开电源线，不可再使用，也不要试图自行维修。
不要使用工作异常的仪器 如果仪器工作不正常，其危险不可预知，请断开电源线，不可再使用，也不要试图自行维修。
不要超出本说明书指定的方式使用仪器超出范围，仪器所提供的保护措施将失效。
使用说明书使用说明书Operation Manual简体中文版2008年1月第一版Rev1.0.0目录有限担保和责任范围此项保证不包括保险丝以及因疏忽、误用、污染、意外或非正常状况使用造成的损坏。
本项保证仅适用于原购买者，并且不可转让。
自发货之日起，提供叁拾（30）天保换和壹年免费保修。
玖拾天保换期内由于使用者操作不当引起的损坏，保换条款终止。
贰年包修期内由于使用者操作不当而引起仪器损坏，维修费用由用户承担。
贰年后直到仪表终生，我们将以收费方式提供维修。
如发现产品损坏，请和我们取得联系以取得同意退回或更换的信息。
KJZ3-1500/3300-9矿用隔爆兼本质安全型真空组合开关使用说明书常州联力自动化科技有限公司2005.111 概述1.1 主要用途及适用范围KJZ3-1500/3300-9矿用隔爆兼本质安全型真空组合开关（以下简称组合开关）适用于含有甲烷混合气体、具有煤尘爆炸危险的煤矿井下。
在额定电压交流50HZ 3300V供电线路中，对多台三相交流电动机（采煤机、运输机等）进行起动、停止控制，并能对电动机及供电线路进行保护。
组合开关配有127V、220V 辅助电源，供照明或控制使用。
1.2 正常工作条件a) 海拔不超过1000m；b)周围空气温度为（-5～+40）℃；c)周围空气相对湿度不大于95%（+25。
C时）；d)在有沼气与煤尘爆炸性混合物的矿井中；e)无破坏绝缘的气体或蒸汽的环境中；f)无显著摇动和冲击振动的地方；g)能防止滴水的地方；h)与水平面安装倾斜度不超过15°。
1.3 产品规格3路三相3300V 500A输入；2路450A、7路400A输出真空组合开关。
用于综采工作面，控制采煤机、运输机、转载机和破碎机。
真空交流接触器在AC4载荷下额定工作电流为2路450A、7路400A。
1.4 型号K J Z 3 - 1500 / 3300 -9补充特征代号额定工作电压（V）额定工作电流（A）设计序号真空、组合隔爆兼本安控制类电器2 主要技术参数及性能2.1 额定工作电压： 3300V；2.2 总工作电流： 1500A；2.3 额定频率： 50HZ；2.4 单路最大工作电流： 2路450A、7路400A；2.5 额定工作制：不间断工作制；2.6 控制方式：自动；2.7 电寿命： AC-3 60万次； AC-4 6万次；2.8 机械寿命： 100万次；2.9 动作性能控制电源电压在额定电压值的75%～110%范围内，组合开关应能可靠吸合。
组合开关的释放电压应不高于额定控制电压的65%，在交流额定频率下，其释放电压也不应低于20%的额定控制电压。
2.10引入装置2.10.1 主回路a.电源侧：VICTOR 500A/3300V电缆连接器b. 负载侧：VICTOR 500A/3300V电缆连接器2.10.2 控制回路非安：a.A1压紧螺母式引入装置6只，可穿入￠7mm～14mm的电缆；b.A3压紧螺母式引入装置2只，可穿入￠11mm～19mm的电缆。
本安：M22×1.5 6只，可穿入￠6mm～12mm的电缆。
3 外型尺寸、质量3.1外型尺寸(mm): 4100×1250×1200。
3.2 质量: 约6500kg。
4 结构特征组合开关外型结构如附图1。
其长方型箱体，由钢板焊接而成，隔爆性能符合GB3836.1、GB3836.2、GB3836.3的有关规定，本安性能符合GB3836.4的有关规定。
箱体整体坐落在一长型底架上。
它由四个独立的隔爆腔：隔离开关腔、变压器腔、主腔、接线腔和输入输出电缆连接器构成。
4.1接线腔接线腔位于箱体的左前侧，内装有接线端子排。
控制回路引入装置安装在接线腔的侧面。
外部控制导线经引入装置或接插件进入接线腔，再经接线端子排与组合开关内的控制导线相连。
组合开关内的控制导线由安装在接线腔与主腔隔板上的穿腔端子，引入接线腔内（接线腔内接线，见附图4）。
4.2 主腔主腔在箱体的中间。
主腔内装有3个组合机芯架和一个单体机芯架。
最右边的组合机芯架上装有2个可抽拉式450A驱动单元，另两个机芯架各装有3个可抽拉式400A驱动单元。
每个驱动单元装有：真空交流接触器、中间继电器、控制回路熔断器、三相电抗器、过电压吸收装置等。
驱动单元中的450A、400A真空交流接触器,在AC4类别载荷下的电寿命不小于6万次。
采样用电流互感器安装在机芯架后面的输出端。
驱动单元的控制电路通过安装于其后的控制接插件与组合开关的系统连接。
控制接插件的座及母线排安装在机芯架的背后。
当驱动单元沿机芯架轨道推进到位时，驱动单元的所有控制对接将自动完成。
主回路的连接为螺栓固定式。
在主腔的左侧单体机芯架上，装有DSP保护控制单元。
它对所有主驱动器提供以下的保护与控制：a. 过载保护整定值：50A～500A ，由键盘设置；动作时间：反时限；复位方式：手动复位。
b.短路保护整定值：3～8Ie，由键盘设置；动作时间：小于280ms；复位方式：手动复位。
c.漏电闭锁动作值：3300V 100K＋20%；d.断相保护动作值：任意两相电流值持续相差0.58倍；动作时间：＜3min；复位方式：手动复位。
e.欠压/过压U＜75%Ue，欠压；U＞110%Ue,过压。
f.漏电保护g.先导控制单点先导、双点先导h.程序控制予置有A、B、K程序。
i.试验功能当隔离开关打在试验位，操作键盘，可进行过载试验、漏电闭锁试验、漏电试验和高压绝缘监视试验。
j.通讯RS4854.3 主腔前门主腔前门分为左、右两门，各门依上、下铰链开门、关门。
门与主腔的隔爆结合面采用平面结合型式，结合面宽度不小于25mm。
结合面的间隙由门上20只M16螺栓来保证。
前门与隔离开关的机械闭锁靠安装在主腔顶板前侧的闭锁杆与顶块。
当隔离开关闭合时，主腔前门被闭锁，不能打开，只有当隔离开关打在分位置时，才能打开前门。
中门上部有一个圆形观察窗，装有驱动器工作状态的显示器HL5。
当任一路驱动器工作时，该路的发光二极管发光，并由固定在观察窗边框上的标牌与之对应指示。
右门上的显示器显示控制电源的工作状态。
左门上方方型观察窗，装有320×240点的中文液晶显示器。
液晶显示器显示组合开关的工况，如模块器件工作状态；先导、通讯状态；电流、电压、功率、绝缘电阻值；故障类别、故障点；当前日期、时间、电网频率、箱内环境温度等。
在中文液晶显示器的下方，装有保护单元的工作电源指示器。
键盘、全停按钮、复位按钮及蜂鸣器安装在方型观察窗的下方。
按下全停按钮，处于工作状态的驱动器全部分闸。
按下复位按钮（待故障排除后），故障回路刷新，并处于待工作状态。
当任一回路发生任一故障时，蜂鸣器报警，显示器显示故障类别和故障点。
4.4 隔离开关腔隔离开关腔在箱体的右上侧，该腔的上门盖由14只M16螺栓固定在腔体的上方。
门盖与腔体间采用平面隔爆结合面，结合面宽度不小于25mm。
腔体的右侧板上安装了3只进线电缆连接器座，由它向组合开关提供3路最大500A、3300V 工作电源。
连接器选用英国VICTOR公司的500A/3300型。
每个连接器经电缆与安装在腔内的QS1～QS3 3只600A/3300V隔离换相开关电源侧相连，隔离换相开关在功率因数为0.35时，分断能力为1800A。
隔离换相开关负载侧电缆，经穿腔端子封灌后，进入主腔，接至主腔机芯架上的母线排。
每个隔离开关均有正、停、试验、反位置，通过操作安装在腔体前面的操作手把，即可实现。
无论隔离开关打在哪个位置，都有隔离开关工作状态信息反馈给DSP 单元，并由中文液晶显示器显示状态信息。
门闭锁、解锁操作手把安装在腔体的左侧。
在腔体的后内侧，分别安装了3只用于功率检测的电压互感器TV1、TV2、TV3和6只用于显示输入、输出电源的三相电压互感器H1～H6。
在每台隔离开关的顶部，安装了控制变压器和辅助变压器的一次熔断器，它们分别是：QS1上的控制T2；QS2上的控制T1；QS3上的控制T3。
用于隔离开关与主腔前门间的机械闭锁开关，安装在腔体的前面板上。
2个观察窗位于腔体的前侧板上。
右边一个安装了3路输入的三相电源显示器HL1；左边一个安装了3个隔离开关合闸后的三相电源显示器HL2。
4.5 变压器腔变压器腔在箱体的右下侧，如因安装的需要，可将腔体分隔成左、右两室，但仍是一个通腔。
左室装有3路本安电源，右室装有变压器等。
腔体前、后都有门盖，门盖由螺栓与腔体法兰结合。
腔体右室的后侧依次装有1个5KVA的辅助电源变压器T1；2个1.5KVA控制变压器T2、T3。
二次熔断器组位于右室的中部，前部放置了辅助单元，它集中了3路辅助电源的所有控制与保护件：用于接通、分断输出回路的交流接触器KM01、KM02、KM03（3TF42）；用于输出回路过流保护的KR1、KR2、KR3热继电器3UA52；提供工作电源的控制变压器T5；监视输出端对地绝缘水平的漏电保护组件E5 及LC组件；4个用来控制起动转换的中间继电器KC1、KC2、KC3、KC5和二次熔断器FU40、FU41、FU42和转换接插件XS31、XS32、XS33、XS34。
除与控制变压器连接的几根导线外,其它的都通过转换接插件与外部系统相连。
在腔体的前门盖上有一观察窗, 装有显示器HL3，它显示控制变压器、辅助变压器的工作状态；各辅助输出电路的故障。
在它的下部有三个用于控制三路输出的自复位式转换开关SA1、SA2和SA3；二个试验开关SA4、SA5和一个控制本安电源的电源开关。
腔体的前门盖与主隔离开关间设有机械闭锁，当主隔离开关、辅助隔离开关打在停止位置时，才能打开前门。
4.6 安全连锁、闭锁装置组合开关设有多种机械闭锁、电气闭锁，以保证组合开关的安全性、可靠性。
4.6.1 操作主隔离开关的连锁主隔离开关有四个工作位置，无论从哪个位置操作到另一位置，各隔离开关的辅助接点，都会先断开控制回路，再断开主回路，即交流真空接触器处于断开位置时，主隔离开关无载合、分及换相。
4.6.2 主隔离开关接通到位的连锁当隔离开关处在各位置时，其辅助接点向DSP系统提供信息，液晶显示器显示隔离开关状态，DSP系统根据状态，发出各指令。
4.6.3 隔离开关与主腔、变压器腔门盖的闭锁当隔离开关打在“停止”位置时，逆时针操作门闭锁手把至门解锁位置，此时齿轮带动闭锁杆，使其退出主腔门盖与变压器腔门盖的闭锁块，门解锁，这时松动螺栓就可打开门盖。
打开门盖后按正常操作方式，无法将隔离开关打到“正”或“反”的位置。
当组合开关处于运行状态时，不得松动门盖紧固螺栓中的任何一只！只有在隔离开关打到“停止”位置时，才允许松动紧固螺栓，打开门盖。
4.6.4试验与隔离开关的闭锁当隔离开关位于试验位置时，隔离开关的主触头处于分断状态，其辅助接点向DSP系统发出试验信息，保证在作试验时，隔离开关负载侧无电。
5 工作原理KJZ3-1500/3300-9组合开关的主回路原理见附图2。
主腔内布置见附图3。
5.1 主回路3路500A、3300V三相电源，由3只500A的电缆连接器分别引人至主隔离换相开关QS1、QS2、QS3的电源侧，经主隔离换相开关负载侧到交流真空接触器，再分别通过9只输出电缆连接器连接到负载。
隔离换相开关为手动操作，当隔离换相开关打到“正”或“反”的位置时，其辅助接点QS-F1、QS-F2、QS-F3接通，中间继电器KE1、KE2的常闭接点接通工作电源，为真空交流接触器的接通作好准备。
