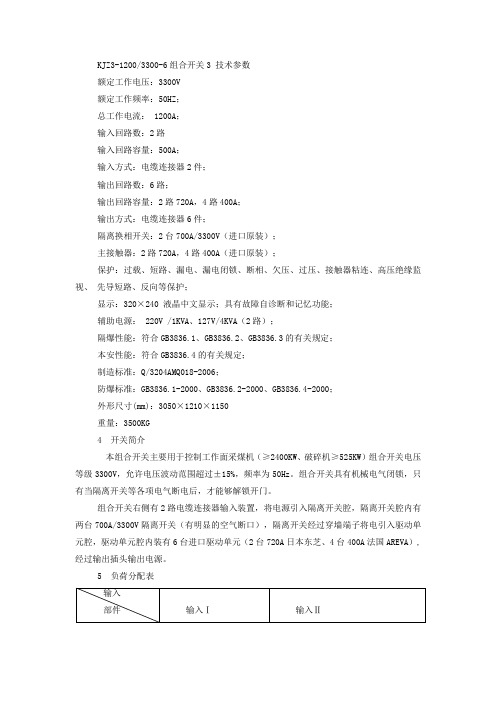

KJZ3-1200/3300-6组合开关3 技术参数额定工作电压：3300V额定工作频率：50HZ；总工作电流： 1200A；输入回路数：2路输入回路容量：500A；输入方式：电缆连接器2件；输出回路数：6路；输出回路容量：2路720A，4路400A；输出方式：电缆连接器6件；隔离换相开关：2台700A/3300V（进口原装）；主接触器：2路720A，4路400A（进口原装）；保护：过载、短路、漏电、漏电闭锁、断相、欠压、过压、接触器粘连、高压绝缘监视、先导短路、反向等保护；显示：320×240 液晶中文显示；具有故障自诊断和记忆功能；辅助电源： 220V /1KVA、127V/4KVA（2路）；隔爆性能：符合GB3836.1、GB3836.2、GB3836.3的有关规定；本安性能：符合GB3836.4的有关规定；制造标准：Q/3204AMQ018-2006；防爆标准：GB3836.1-2000、GB3836.2-2000、GB3836.4-2000；外形尺寸(mm)：3050×1210×1150重量：3500KG4 开关简介本组合开关主要用于控制工作面采煤机（≥2400KW、破碎机≥525KW）组合开关电压等级3300V，允许电压波动范围超过±15%，频率为50Hz。
组合开关具有机械电气闭锁，只有当隔离开关等各项电气断电后，才能够解锁开门。
组合开关右侧有2路电缆连接器输入装置，将电源引入隔离开关腔，隔离开关腔内有两台700A/3300V隔离开关（有明显的空气断口），隔离开关经过穿墙端子将电引入驱动单元腔，驱动单元腔内装有6台进口驱动单元（2台720A日本东芝、4台400A法国AREVA）,经过输出插头输出电源。
5 负荷分配表组合开关控制能够实现采煤机与刮板机的闭锁功能，真空接触器电气寿命不小于46万次，机械寿命不小于100万次；具有过载、短路、断相、过电压、欠电压、后备保护跳闸、接地漏电、漏电闭锁、接触器粘连、先到线路保护等；采用本安先导控制，满足远程控制要求。
QJZ系列矿用隔爆兼本质安全型多回路真空电磁起动器使用说明书常州联力自动化科技有限公司2012年4月QJZ系列矿用隔爆兼本质安全型多回路真空电磁起动器1 概述QJZ系列矿用隔爆兼本质安全型多回路真空电磁起动器适用于煤矿甲烷爆炸性环境中，在交流50Hz、电压1140V（660V）供电系统中，可分别对额定功率120KW以下的三相交流电动机四台直接起动、停止，工作可靠、操作方便。
具有过载、短路等多种保护。
2适用范围a）海拔高度不超过2000m；b）周围空气温度为（-5～+40）℃；c）周围空气相对湿度24h内平均值不超过95%（+25℃时）；d）在煤矿甲烷爆炸性环境中；e）无破坏绝缘的气体或蒸汽的环境中；f）无显著摇动和冲击振动的地方；g）能防止滴水的地方；h）与水平面安装倾斜度不超过15°；3 主要技术特征3.1本开关主要用于起动、停止额定电压1140V（660V），本系列起动器共分两种：一. 4路40A输出；二. 4路80A输出。
3.2 外形尺寸：1233×556×809mm。
见图13.3 防爆型式：矿用隔爆型Ex d[ib]Ⅰ Mb3.4 短路保护：由ARM保护单元实现。
3.5 过载保护：根据电机容量设定额定电流，过载保护由ARM保护单元实现。
3.6漏电闭锁：动作值及动作时间见表1表1漏电闭锁：在分闸状态下，主回路对地绝缘阻值下降到表1漏电闭锁动作值以下时，漏电闭锁动作，开关禁止合闸。
当主回路对地绝缘阻值恢复到漏电闭锁动作值1.5倍以上时应自动解锁。
门盖的液晶显示器实时显示各回路的电流电压，如有故障会切断控制回路，故障预警和断开主回路。
除漏电闭锁故障外，其他故障都需要旋转门盖上的自复位旋钮进行手动复位。
4 结构与操作开关由座在滑撬上的方形隔爆外壳部件，外壳主腔内的控制组件和主腔门盖部件组成。
4.1主腔门盖部件主腔门盖部件见图2。
它由平面止口式钢板门盖、门盖组件构成。
KJZ3-1500/3300Z型组合开关安全技术操作规程灵新煤矿综采二队2009年一、概述KJZ3-1500/3300Z 矿用隔爆兼本质安全型智能真空组合开关（以下简称智能组合开关），适用于有瓦斯及粉尘爆炸危险的场所中交流50HZ、电压为3300V 供电系统，用作综采工作面和胶带输送机等场合中多个电机、大功率机电设备的组合控制设备，实现多台三相交流电动机起动、停止和顺序控制，对电动机及供电线路进行保护，并能提供一个5KVA 的辅助电源。
智能组合开关采用数字信号处理（DSP）和现场总线技术，模块化结构，系统组成灵活，扩展维修方便；液晶显示工作状态和故障状态，全汉字操作菜单、故障即时提示和数据显示非常方便现场人员使用。
二、基本参数：1.组合开关额定电压：3300V额定频率：50HZ总负荷电流：1500A输入回路数：3，每个输入回路最大电流：500A输出回路：9，每个输出回路最大电流：400A/450A辅助电源输出：5KVA 1140V/220V 127V 127V 三组外形尺寸：L×M×H：3750mm×1210mm×1180mm2.负载参数1台1950KW 采煤机，3台855KW 刮板输送机1台400KW 转载机，1台200KW 破碎机三、组成组合开关由防爆箱体，引入装置构成。
箱体分隔成隔离开关腔、变压器腔、主腔和控制回路接线腔。
在隔离开关腔内安装了3 台600A/3600V 能带载分断的主隔离换相开关。
3600V电源由箱体右侧3 个500A 的电缆连接器引入组合开关的隔离开关腔，与每台隔离开关的一次侧相接。
3 个隔离开关分别向9 路驱动回路供电。
辅助开关向控制、辅助变压器供电。
3路输入电源,通过2 个装在隔离开关腔前侧的观察窗进行显示。
变压器腔前侧的观察窗显示控制、辅助变压器一次电源。
辅助变压器输出2 路127V（共4KVA）1 路220V（1KVA）电源，由变压器腔前门盖的3 只控制开关控制其输出。
KJZ3-1500/3300Z型组合开关安全技术操作规程灵新煤矿综采二队2009年一、概述KJZ3-1500/3300Z 矿用隔爆兼本质安全型智能真空组合开关（以下简称智能组合开关），适用于有瓦斯及粉尘爆炸危险的场所中交流50HZ、电压为3300V 供电系统，用作综采工作面和胶带输送机等场合中多个电机、大功率机电设备的组合控制设备，实现多台三相交流电动机起动、停止和顺序控制，对电动机及供电线路进行保护，并能提供一个5KVA 的辅助电源。
智能组合开关采用数字信号处理（DSP）和现场总线技术，模块化结构，系统组成灵活，扩展维修方便；液晶显示工作状态和故障状态，全汉字操作菜单、故障即时提示和数据显示非常方便现场人员使用。
二、基本参数：1.组合开关额定电压：3300V额定频率：50HZ总负荷电流：1500A输入回路数：3，每个输入回路最大电流：500A输出回路：9，每个输出回路最大电流：400A/450A辅助电源输出：5KVA 1140V/220V 127V 127V 三组外形尺寸：L×M×H：3750mm×1210mm×1180mm2.负载参数1台1950KW 采煤机，3台855KW 刮板输送机1台400KW 转载机，1台200KW 破碎机三、组成组合开关由防爆箱体，引入装置构成。
箱体分隔成隔离开关腔、变压器腔、主腔和控制回路接线腔。
在隔离开关腔内安装了3 台600A/3600V 能带载分断的主隔离换相开关。
3600V电源由箱体右侧3 个500A 的电缆连接器引入组合开关的隔离开关腔，与每台隔离开关的一次侧相接。
3 个隔离开关分别向9 路驱动回路供电。
辅助开关向控制、辅助变压器供电。
3路输入电源,通过2 个装在隔离开关腔前侧的观察窗进行显示。
变压器腔前侧的观察窗显示控制、辅助变压器一次电源。
辅助变压器输出2 路127V（共4KVA）1 路220V（1KVA）电源，由变压器腔前门盖的3 只控制开关控制其输出。
KJZ3-1500/3300-9矿用隔爆兼本质安全型真空组合开关使用说明书常州联力自动化科技有限公司2005.111 概述1.1 主要用途及适用范围KJZ3-1500/3300-9矿用隔爆兼本质安全型真空组合开关（以下简称组合开关）适用于含有甲烷混合气体、具有煤尘爆炸危险的煤矿井下。
在额定电压交流50HZ 3300V供电线路中，对多台三相交流电动机（采煤机、运输机等）进行起动、停止控制，并能对电动机及供电线路进行保护。
组合开关配有127V、220V 辅助电源，供照明或控制使用。
1.2 正常工作条件a) 海拔不超过1000m；b)周围空气温度为（-5～+40）℃；c)周围空气相对湿度不大于95%（+25。
C时）；d)在有沼气与煤尘爆炸性混合物的矿井中；e)无破坏绝缘的气体或蒸汽的环境中；f)无显著摇动和冲击振动的地方；g)能防止滴水的地方；h)与水平面安装倾斜度不超过15°。
1.3 产品规格3路三相3300V 500A输入；2路450A、7路400A输出真空组合开关。
用于综采工作面，控制采煤机、运输机、转载机和破碎机。
真空交流接触器在AC4载荷下额定工作电流为2路450A、7路400A。
1.4 型号K J Z 3 - 1500 / 3300 -9补充特征代号额定工作电压（V）额定工作电流（A）设计序号真空、组合隔爆兼本安控制类电器2 主要技术参数及性能2.1 额定工作电压： 3300V；2.2 总工作电流： 1500A；2.3 额定频率： 50HZ；2.4 单路最大工作电流： 2路450A、7路400A；2.5 额定工作制：不间断工作制；2.6 控制方式：自动；2.7 电寿命： AC-3 60万次； AC-4 6万次；2.8 机械寿命： 100万次；2.9 动作性能控制电源电压在额定电压值的75%～110%范围内，组合开关应能可靠吸合。
组合开关的释放电压应不高于额定控制电压的65%，在交流额定频率下，其释放电压也不应低于20%的额定控制电压。
组合开关使用说明书组合开关采用嵌入式一体化工控机，预装操作系统。
工作环境：供电电源：24V DC额定功率：≤25W工作温度：0℃--50℃硬件特性：CPU：ARM S3C2440A 400MHz系统内存：64M SDRAM存储空间：64M NAND Flash液晶屏：6.4寸TFT真彩分辨率：640（H）×480（W）亮度：300cd/m2触摸屏：4线电阻式分辨率：1024×1024网卡：DM9000 10/100M自适应网卡COM1：RS232COM2：RS232/485USB：2个，USB1.1兼容软件特性：一、主界面主界面上显示十二个功能按钮，“数据查询”、“事件查询”、“模式查询”、“运行状态”、“遥控分合”、“通讯状态”、“模式设定”、“定值修改”、“地址修改”、“用户登录”、“系统设置”、“退出登录”。
初始状态时，“遥控分合”、“通讯状态”、“模式设定”、“定值修改”、“地址修改”、“系统设置”显示为灰色，点击无效，用户登录后，方可使用。
组合开关下接12台设备，地址1--12，使用COM1口进行通讯，波特率9600。
在主界面上按<←><→><↑><→>键，光标将选中的按钮高亮显示，点击<确定>，进入此项功能。
二、数据查询查询某台设备全部参数，“Uab”、“Ia”、“Ib”、“Ic”、“绝缘电阻”、“额定电流”、“速断定值”、“过压定值”、“过压延时”、“PT变比”、“CT变比”、“启动后机延时”、“熄弧延时”、“高速绕组延时”、“低速从机延时”、“密码”、“运行方式”、“事件”、“出口”、“状态”。
点击<确定> <取消>键，可关闭窗口，按<←><↑>键，显示上一页，<→><→>键，显示下一页。
三、事件查询事件查询包括事件发生“时间”、“事件代码”、“事件类型”、“动作值”。
QJZ3-1200/3300-6型矿用隔爆兼本质安全型多回路真空电磁起动器使用说明书执行标准：MT111-1998、GB3836-2010、Q/320411AMQ018-2011使用前请先阅读使用说明书常州联力自动化科技有限公司版本号A1发布日期2014.4.141 概述1.1 主要用途及适用范围QJZ3-1200/3300-6矿用隔爆兼本质安全型多回路真空电磁起动器（以下简称起动器）适用于含有甲烷混合气体、具有煤尘爆炸危险的煤矿井下。
在额定电压交流50HZ 3300V供电线路中，对多台三相交流电动机进行起动、停止、双速切换控制，并能对电动机及供电线路进行保护。
另可提供2组127V、1组220V辅助电源，供照明使用。
1.2 正常工作条件a) 海拔不超过1000m；b)周围空气温度为（-5～+40）℃；c)周围空气相对湿度不大于95%（+25。
C时）；d)在有沼气与煤尘爆炸性混合物的矿井中；e)无破坏绝缘的气体或蒸汽的环境中；f)无显著摇动和冲击振动的地方；g)能防止滴水的地方；h)与水平面安装倾斜度不超过15°。
1.3 产品品种、规格a) 防爆型式和标志：隔爆兼本质安全型，Exd［ib］Ⅰ；b) 规格：额定电压：3300V；总电流：1200A；6路输出。
1.4 型号K J Z 3 - 1200 / 3300 - 6补充说明代号额定工作电压（V）最大工作电流（A）设计序号真空、组合隔爆兼本安控制类电器1.5 执行标准：MT111-1998、Q/320411AMQ018-2011。
1.6 特点a) 产品具有自主知识产权可以实现系统性能的免费升级，满足矿方个性化功能的要求b) 起动器控制保护采用以16位、32MIPS电机数字化控制专用处理器为核心的DSP数据采集和处理模块，取代了当前国内外较为先进的矿用开关所使用的MCS51或MCS96单片机或单片机外加通用PC的模式，实现全数字化处理、控制、保护、中文显示、故障诊断和网络联接等功能。
多个DSP数字信号处理间，采用CAN总线，形成高速控制局域网。
c) 起动器设有通讯接口，可接入自动化监测控制系统，接收远方遥信、遥测、遥控、遥调命令，实现设备运行状态和工作参数等信息的远传和设备的程序控制。
d) 采用大屏幕中文液晶显示（320×240点）器，实时显示起动器各模块器件工作状态；先导、通讯状态；电流、电压、功率、绝缘电阻；故障类别、故障点；当前日期、时间、电网频率、箱内环境温度等。
可查询曾经发生过的故障，并具有故障原因长期记忆查询功能。
1.7 安全起动器隔爆性能符合GB3836.1、GB3836.2的有关规定，本安性能符合GB3836.4的有关规定；电气性能符合Q/320411AMQ018-2011的规定。
产品按照经规定的程序批准和国家指定的检验单位审批的图样和技术文件制造，取得防爆合格证和煤矿安全标志准用证。
2 结构特征与工作原理2.1 总体结构起动器外型结构见附图1，其长方型箱体，由钢板焊接而成，隔爆性能符合GB3836.1、GB3836.2的有关规定，本安性能符合GB3836.4的有关规定。
箱体整体坐落在一长型底架上，由主腔、接线腔和输入输出电缆连接器构成。
各腔法兰与门盖采用平面隔爆结合面。
接线腔位于箱体的左前侧，内装有接线端子排。
控制回路引入装置安装在接线腔的后侧面。
外部控制导线经引入装置进入接线腔，再经接线端子排与起动器内的控制导线相连。
起动器的主腔右上部，装有可带载分断的隔离换相开关、高压熔断器以及电压互感器等器件。
输入、输出显示组件装在前侧板上。
起动器的主腔中部，装有驱动机芯架。
机芯架上装有6个400A固定式驱动单元（驱动单元本体400A，电流互感器变比350），每个驱动单元含：真空交流接触器、中间继电器、控制回路熔断器、三相电抗器、过电压吸收装置等。
驱动单元中的400A真空交流接触器,在AC4类别载荷下的电寿命不小于25万次。
采样用电流互感器安装在机芯架后面的输出端。
驱动单元的控制电路通过安装于其后的控制接插件与起动器的控制系统连接。
控制接插件的座及母线排安装在机芯架的背后。
当驱动单元沿机芯架轨道推进到位时，驱动单元的控制对接将自动完成。
主回路的连接为螺栓固定式。
主腔的左侧装有DSP保护控制单元，它对所有驱动器提供保护与控制。
注意：交流真空接触器电寿命(AC3 )20万次，检修、开关试验等按60次/天计，使用寿命为6年。
超过使用寿命务必进行检修。
2.2 工作原理QJZ3-1200/3300-6起动器的电气原理见附图2。
2.2.1 主回路3300V三相电源，由电缆连接器引人至主隔离换相开关的电源侧，经主隔离换相开关负载侧到交流真空接触器，再分别通过输出电缆连接器连接到负载。
隔离换相开关为手动操作，当隔离换相开关打到“正”或“反”的位置时，其辅助接点接通，为真空交流接触器的吸合作好准备。
三相电源指示器显示电源输入与输出，当有输入电源时三相电源指示器中的电压传感器二次输出的低电压使发光二极管亮。
当隔离换相开关合上后，输出指示发光二极管亮，原理同前。
电流互感器检测三相电流，实现对电动机的综合保护。
其二次信号由DSP 系统进行采样、运算、处理。
每一路的输出端设有阻容保护装置，以吸收主电路中的操作过电压，保护电动机。
检测用电压传感器，二次信号输入DSP系统中进行功率计算。
2.2.2保护、控制起动器的控制、保护由控制模块、先导模块、处理模块、调理模块、键盘、液晶显示器等组成，运用了DSP数字信号处理、CAN现场总线、自适应检测和网络化接口等创新技术，实现数字化处理、控制、保护、中文显示、故障诊断和网络联接等功能。
2.2.2.1 起动、停止因意外原因造成起动信号的线路短路时，DSP系统将发出中断命令，同时液晶显示器显示“先导短路”故障，并报警。
当DSP检测到信号为“启动”并在2到5秒内转换到运行状态，被控回路没有漏电故障，则发送“起动”命令，断开漏电闭锁检测回路，中间继电器闭合，真空接触器吸合，电机得电运行。
电流互感器采集主回路电流信号，经过滤波，滤掉干扰信号，得到正确的有效电流信号，系统根据信号大小自动识别运行状态。
在真空接触器的起动过程中和起动后，系统始终监测中间继电器和真空接触器的状态，若认为中间继电器或真空接触器有故障，则发出分断真空接触器命令。
同时将故障信息传送至液晶显示器显示，同时蜂鸣器报警提醒用户有故障发生。
故障消失后需复位。
2.2.2.2 短路保护当线路电流大于设定值时，DSP系统输出信号，使中间继电器失电，真空接触器分闸，电机停转，达到保护电机和线路的目的。
故障信息传送至液晶显示器显示，同时蜂鸣器报警提醒用户有故障发生。
故障消失后需复位。
短路保护整定范围为3～8倍额定值。
2.2.2.3过载保护过载保护为反时限特性。
当负载电流为1.2倍额定电流时，过载保护时间约20min；负载电流为1.5倍额定电流时，过载保护时间约3min；负载电流为6倍额定电流时，过载保护时间小于14S。
故障信息同时传送至液晶显示器显示，蜂鸣器报警。
故障消失后需复位。
2.2.2.4断相保护当采集的回路三相工作电流中任何一相电流值为0，其它两相电流值持续1.05倍额定电流以上，20min内DSP系统输出信号，使电机控制继电器断开，中间继电器KA失电，真空接触器断开，停止对电机供电，达到保护电机和线路的目的。
故障信息传送至液晶显示器显示，蜂鸣器报警。
故障消失后需复位。
2.2.2.5 过压、欠压保护将主回路电压转换后，由系统进行计算，当计算得出电压有效值小于0.75倍额定电压或大于1.15倍额定电压时，电机控制继电器断开，中间继电器失电，真空接触器断开主回路，停止对线路和电机供电，并将故障信息传送至液晶显示器显示，同时蜂鸣器报警。
2.2.2.6 漏电闭锁当主电路绝缘电阻下降时，流过电阻检测传感器的电流值增加，当系统检测到线路绝缘电阻值小于规定值100千欧（3300V）时，即使收到回路起动命令，也拒绝执行，并把故障信息传送至液晶显示器显示，同时蜂鸣器报警。
2.2.2.7后备保护当系统检测到真空接触器为故障状态，系统输出后背跳闸信号，使前级开关分闸，避免故障扩大；同时故障信息传送至液晶显示器显示，蜂鸣器报警。
2.2.3 通讯起动器具有通讯功能，可选择MODBUS或以太网与自动化网会接，实现设备的遥测、遥控和遥信。
2.2.4 显示起动器主显示器为中文液晶（320×240点）页面显示。
显示各模块器件工作状态；先导、通讯状态；电流、电压、功率、绝缘电阻；故障类别、故障点；当前日期、时间、电网频率、箱体内环境温度等；可查询曾经发生过的故障，并具有故障原因长期记忆查询功能。
另起动器还设有以下几种由发光二极管组成的显示：a) 电源输入端有电显示；b) 隔离开关合闸后有电显示；c) 控制变压器有电显示；d) 各控制回路有电显示；e) 保护控制单元有电显示。
2.2.5 试验功能起动器设有试验功能。
仅当隔离换相开关处于试验位置时，可对每个回路进行接触器试验，过载短路试验、漏电闭锁试验、漏电保护试验和高压绝缘监视，确保试验在负载侧无电的情况下进行，为设备的维修提供方便。
当任一隔离换相开关处在合闸位置时，内部将会闭锁，而不能进行此项操作。
2.2.5.1接触器试验将所有隔离开关打在试验位，显示器显示隔离开关“试验”，再选择“试验”,选择试验回路，确认后选择接触器试验，操作键盘上的“开”按钮，试验回路吸合。
具体操作请阅读操作手册。
2.2.5.2 过流试验将所有隔离开关打在试验位，显示器显示隔离开关“试验”，再选择“试验”, 选择试验回路，确认后选择过流试验进行试验。
具体操作请阅读操作手册。
2.2.5.3 漏电闭锁试验将所有隔离开关打在试验位，显示器显示隔离开关“试验”，再选择“试验”, 选择试验回路，确认后选择漏电闭锁试验进行试验。
具体操作请阅读操作手册。
2.2.5.4 漏电保护试验将所有隔离开关打在试验位，显示器显示隔离开关“试验”，再选择“试验”, 选择试验回路，确认后选择漏电保护试验进行试验。
具体操作请阅读操作手册。
2.2.5.5 高压绝缘试验将所有隔离开关打在试验位，显示器显示隔离开关“试验”，再选择“试验”, 选择试验回路，确认后选择高压绝缘试验进行试验。
具体操作请阅读操作手册。
2.6 主要单元2.6.1主腔门盖主腔设有2门盖，分别为左门盖和驱动门盖。
门盖与主腔的隔爆结合面采用平面结合型式，结合面宽度不小于25mm。
门盖与腔体由M16螺栓紧固。
门盖与隔离开关间设有机械闭锁。
左门盖上装有方型观察窗，以观察320×240点的中文液晶显示器。
显示器显示起动器的工况，如模块器件工作状态；先导、通讯状态；电流、电压、功率、绝缘电阻值；故障类别、故障点；当前日期、时间、电网频率、箱内环境温度等。
