组合开关的应用要学习组合开关的原理，首先我们要知道他有什么用，在什么情况下用组合开关，组合开关能实现什么功能。
现在我们来看一个采煤工作面都有哪些设备，是如何采煤的。
这是一个采煤工作面的布置图：在这个图中的设备有：1、采煤机；2、液压支架；3、刮板输送机；4、转载机；5、破碎机；6、喷雾泵站；7、乳化泵站；8、胶带机（皮带运输机）；9、组合开关；10、移动变电站。
采煤的过程是这样：采煤机将煤采下来，落到刮板输送机上，刮板输送机将煤刮送至转载机上，有转载机转运到破碎机中，将大的煤矿破碎之后，由胶带输送机负责运输到原煤仓中。
当采煤机采完一片区域后，这片区域的就空出来了，为了防止坍塌，由液压支架进行支护，乳化泵站就是负责给液压支架的液压系统提供压力的。
在采煤的过程中，煤尘非常多，这是就需要洒水除尘。
喷雾泵站是负责提供高压力的水源的。
还有移动变电站，是负责给采煤面提供电源的，组合开关，就是负责控制这些设备的启动与停止的。
我们可以看出，在采煤工作面中，设备非常多，而且每一种设备上面还有好几个电动机，而且这些电机的功率还都比较大。
同时，这些电机之间还有一定的启动顺序，所以，要是使用一台磁力启动器控制一个电机，可以想象，要使用多少磁力启动器。
而且要想让各个磁力启动器之间进行联合控制，也是一件比较复杂的事情。
在这种情况下，组合开关便有了用武之地。
上图中是在一个采煤系统中使用了三台不同型号的联力组合开关控制了采煤系统中的所有设备。
虽然组合开关的型号非常多，但是他们都有许多的共同之处，所以我们只要掌握了其中一种型号的组合开关原理，其他的就好理解了。
我们这篇教程中，将KJZ3 型9回路开关为例进行讲解。
下一节，讲组合开关的主回路。
KJZ3-1500/3300 9回路组合开关主回路原理当我们拿到一份原理图的时候，我们要先从主回路开始看，看看主回路中一共有几个回路，每个回路中所带的负荷是什么，各个负荷之间有没有联动关系。
现在我们来分析一下KJZ3-1500/3300 9回路组合开关主回路。

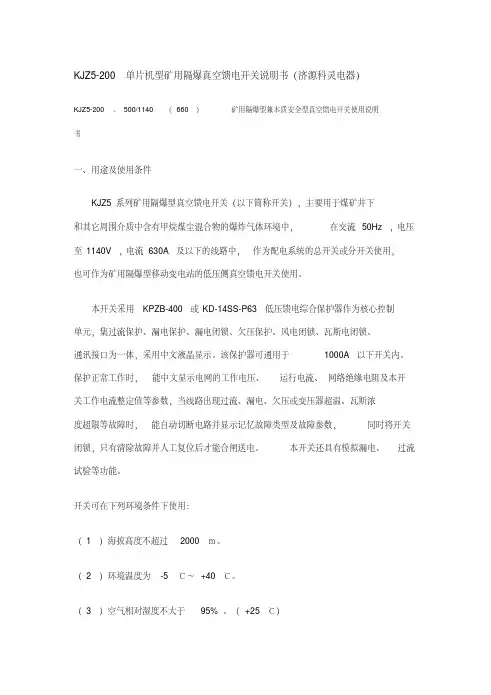

KJZ5-200单片机型矿用隔爆真空馈电开关说明书（济源科灵电器）
KJZ5-200 、 500/1140 （ 660 ）矿用隔爆型兼本质安全型真空馈电开关使用说明
书
一、用途及使用条件
KJZ5 系列矿用隔爆型真空馈电开关（以下简称开关），主要用于煤矿井下
和其它周围介质中含有甲烷煤尘混合物的爆炸气体环境中，在交流 50Hz ，电压至 1140V ，电流 630A 及以下的线路中，作为配电系统的总开关或分开关使用，
也可作为矿用隔爆型移动变电站的低压侧真空馈电开关使用。
本开关采用 KPZB-400 或 KD-14SS-P63 低压馈电综合保护器作为核心控制
单元，集过流保护、漏电保护、漏电闭锁、欠压保护、风电闭锁、瓦斯电闭锁、
通讯接口为一体，采用中文液晶显示。
该保护器可通用于 1000A 以下开关内。
保护正常工作时，能中文显示电网的工作电压、运行电流、网络绝缘电阻及本开关工作电流整定值等参数，当线路出现过流、漏电、欠压或变压器超温、瓦斯浓
度超限等故障时，能自动切断电路并显示记忆故障类型及故障参数，同时将开关闭锁，只有清除故障并人工复位后才能合闸送电。
本开关还具有模拟漏电、过流试验等功能。
开关可在下列环境条件下使用：
（ 1 ）海拔高度不超过 2000 ｍ。
（ 2 ）环境温度为 -5 ℃～ +40 ℃。
（ 3 ）空气相对湿度不大于 95% 。
（ +25 ℃）。
KJZ3-1500/3300Z型组合开关安全技术操作规程灵新煤矿综采二队2009年一、概述KJZ3-1500/3300Z 矿用隔爆兼本质安全型智能真空组合开关（以下简称智能组合开关），适用于有瓦斯及粉尘爆炸危险的场所中交流50HZ、电压为3300V 供电系统，用作综采工作面和胶带输送机等场合中多个电机、大功率机电设备的组合控制设备，实现多台三相交流电动机起动、停止和顺序控制，对电动机及供电线路进行保护，并能提供一个5KVA 的辅助电源。
智能组合开关采用数字信号处理（DSP）和现场总线技术，模块化结构，系统组成灵活，扩展维修方便；液晶显示工作状态和故障状态，全汉字操作菜单、故障即时提示和数据显示非常方便现场人员使用。
二、基本参数：1.组合开关额定电压：3300V额定频率：50HZ总负荷电流：1500A输入回路数：3，每个输入回路最大电流：500A输出回路：9，每个输出回路最大电流：400A/450A辅助电源输出：5KVA 1140V/220V 127V 127V 三组外形尺寸：L×M×H：3750mm×1210mm×1180mm2.负载参数1台1950KW 采煤机，3台855KW 刮板输送机1台400KW 转载机，1台200KW 破碎机三、组成组合开关由防爆箱体，引入装置构成。
箱体分隔成隔离开关腔、变压器腔、主腔和控制回路接线腔。
在隔离开关腔内安装了3 台600A/3600V 能带载分断的主隔离换相开关。
3600V电源由箱体右侧3 个500A 的电缆连接器引入组合开关的隔离开关腔，与每台隔离开关的一次侧相接。
3 个隔离开关分别向9 路驱动回路供电。
辅助开关向控制、辅助变压器供电。
3路输入电源,通过2 个装在隔离开关腔前侧的观察窗进行显示。
变压器腔前侧的观察窗显示控制、辅助变压器一次电源。
辅助变压器输出2 路127V（共4KVA）1 路220V（1KVA）电源，由变压器腔前门盖的3 只控制开关控制其输出。
KJZ3-1500/3300Z型组合开关安全技术操作规程灵新煤矿综采二队2009年一、概述KJZ3-1500/3300Z 矿用隔爆兼本质安全型智能真空组合开关（以下简称智能组合开关），适用于有瓦斯及粉尘爆炸危险的场所中交流50HZ、电压为3300V 供电系统，用作综采工作面和胶带输送机等场合中多个电机、大功率机电设备的组合控制设备，实现多台三相交流电动机起动、停止和顺序控制，对电动机及供电线路进行保护，并能提供一个5KVA 的辅助电源。
智能组合开关采用数字信号处理（DSP）和现场总线技术，模块化结构，系统组成灵活，扩展维修方便；液晶显示工作状态和故障状态，全汉字操作菜单、故障即时提示和数据显示非常方便现场人员使用。
二、基本参数：1.组合开关额定电压：3300V额定频率：50HZ总负荷电流：1500A输入回路数：3，每个输入回路最大电流：500A输出回路：9，每个输出回路最大电流：400A/450A辅助电源输出：5KVA 1140V/220V 127V 127V 三组外形尺寸：L×M×H：3750mm×1210mm×1180mm2.负载参数1台1950KW 采煤机，3台855KW 刮板输送机1台400KW 转载机，1台200KW 破碎机三、组成组合开关由防爆箱体，引入装置构成。
箱体分隔成隔离开关腔、变压器腔、主腔和控制回路接线腔。
在隔离开关腔内安装了3 台600A/3600V 能带载分断的主隔离换相开关。
3600V电源由箱体右侧3 个500A 的电缆连接器引入组合开关的隔离开关腔，与每台隔离开关的一次侧相接。
3 个隔离开关分别向9 路驱动回路供电。
辅助开关向控制、辅助变压器供电。
3路输入电源,通过2 个装在隔离开关腔前侧的观察窗进行显示。
变压器腔前侧的观察窗显示控制、辅助变压器一次电源。
辅助变压器输出2 路127V（共4KVA）1 路220V（1KVA）电源，由变压器腔前门盖的3 只控制开关控制其输出。

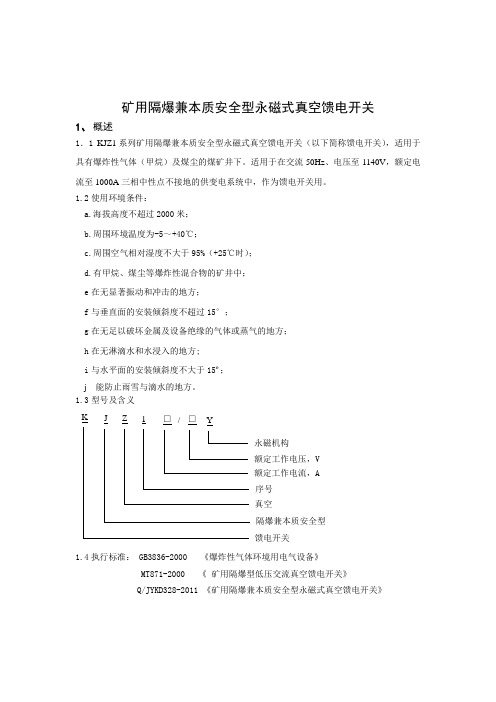

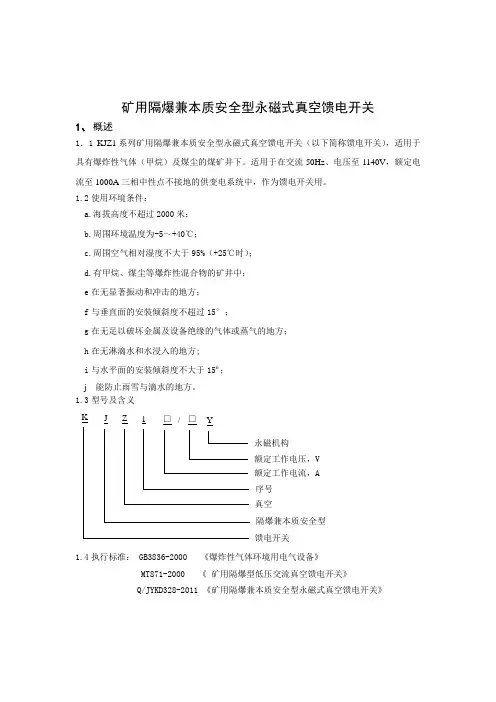

矿用隔爆兼本质安全型永磁式真空馈电开关1、概述1．1KJZ1系列矿用隔爆兼本质安全型永磁式真空馈电开关（以下简称馈电开关），适用于具有爆炸性气体（甲烷）及煤尘的煤矿井下。
适用于在交流50Hz、电压至1140V，额定电流至1000A三相中性点不接地的供变电系统中，作为馈电开关用。
1.2使用环境条件：a.海拔高度不超过2000米；b.周围环境温度为-5～+40℃；c.周围空气相对湿度不大于95%（+25℃时）；d.有甲烷、煤尘等爆炸性混合物的矿井中；e在无显著振动和冲击的地方；f与垂直面的安装倾斜度不超过15°；g在无足以破坏金属及设备绝缘的气体或蒸气的地方；h在无淋滴水和水浸入的地方;i与水平面的安装倾斜度不大于15º；j 能防止雨雪与滴水的地方。
1.3型号及含义1.4执行标准： GB3836-2000 《爆炸性气体环境用电气设备》MT871-2000 《矿用隔爆型低压交流真空馈电开关》Q/JYKD328-2011 《矿用隔爆兼本质安全型永磁式真空馈电开关》1.5真空馈电开关防爆型式为: 矿用隔爆兼本质安全型；防爆标志: Exd[ib]Ⅰ1.6外形尺寸：770×816×580（200、400）；905×966×630（500、630、800、1000）主要技术参数2.1规格表12.3工频耐压表322.4短路保护短路保护动作倍数分档连续可调、短路整定电流值为开关整定电流的3～10倍，短路保护动作时间小于100ms。
2.5过载保护动作时间见表3的规定。
表32.6主电路漏电保护和漏电闭锁保护馈电开关的漏电保护和漏电闭锁保护应符合表4的规定，动作值误差为+20%。
漏电保护和漏电闭锁保护动作后，在壳外手动复位。
表4 漏电保护和漏电闭锁保护动作值2.7本安参数①本安参数：U0：DC33V；I0：5mA 。
②远控电路为本安电路。
③远控电缆最大长度200m ，分布电感≤1mH/Km，分布电容≤0.1μF/Km。

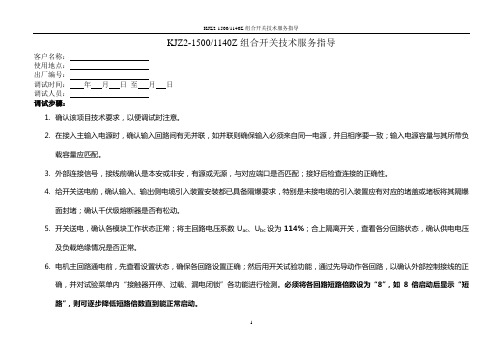

KJZ2-1500/1140Z组合开关技术服务指导客户名称：使用地点：出厂编号：调试时间：年月日至月日调试人员：调试步骤：1.确认该项目技术要求，以便调试时注意。
2.在接入主输入电源时，确认输入回路间有无并联，如并联则确保输入必须来自同一电源，并且相序要一致；输入电源容量与其所带负载容量应匹配。
3.外部连接信号，接线前确认是本安或非安，有源或无源，与对应端口是否匹配；接好后检查连接的正确性。
4.给开关送电前，确认输入、输出侧电缆引入装置安装都已具备隔爆要求，特别是未接电缆的引入装置应有对应的堵盖或堵板将其隔爆面封堵；确认千伏级熔断器是否有松动。
5.开关送电，确认各模块工作状态正常；将主回路电压系数Uac 、Ubc设为114%；合上隔离开关，查看各分回路状态，确认供电电压及负载绝缘情况是否正常。
6.电机主回路通电前，先查看设置状态，确保各回路设置正确；然后用开关试验功能，通过先导动作各回路，以确认外部控制接线的正确，并对试验菜单内“接触器开停、过载、漏电闭锁”各功能进行检测。
必须将各回路短路倍数设为“8”，如8倍启动后显示“短路”，则可逐步降低短路倍数直到能正常启动。
7.合上隔离开关，给主回路通电，分别调试各回路电机方向并观察对应分回路状态；未接负载的备用回路确保动作正常。
8.确认辅助单元动作保护及输出正常，未接负载的引入端口应有堵盖封上。
9.整台开关最终与关联的控制系统应能正常联合运转。
主回路参数：输入电压值：；输入回路数及各自容量：输入Ⅰ；输入Ⅱ；输入Ⅲ；输入Ⅳ；主隔离开关QS1输出侧分回路：；主隔离开关QS2输出侧分回路：；主隔离开关QS3输出侧分回路：；主隔离开关QS4输出侧分回路：；注：本公司服务人员现场调试时须填此表单，回单位交给部门主管存档。
KJZ-1500/1140Z矿用隔爆兼本质安全型智能真空组合开关使用说明书常州联力自动化科技有限公司2003.91.1 主要用途及适用范围KJZ-1500/1140Z矿用隔爆兼本质安全型智能真空组合开关（以下简称组合开关）适用于含有甲烷混合气体、具有煤尘爆炸危险的煤矿井下。
在额定电压交流50HZ、1140V供电线路中，对多台三相交流电动机进行起动、停止控制，并能对电动机及供电线路进行保护。
组合开关另配有127V、220V辅助电源，供外部照明与控制系统。
1.2 正常工作条件a) 海拔不超过2000m；b)周围空气温度为（-5～+40）℃；c)周围空气相对湿度不大于95%（+25。
C时）；d)在有沼气与煤尘爆炸性混合物的矿井中；e)无破坏绝缘的气体或蒸汽的环境中；f)无显著摇动和冲击振动的地方；g)能防止滴水的地方；h)与水平面安装倾斜度不超过15°；i)安装类别Ⅲ类、污染等级3级。
1.3 产品品种、规格组合开关随其控制的设备不同，其组合的输出回路数也不同。
a.8路输出组合开关用于综采工作面。
额定工作电压1140V，总工作电流1500A。
所有的交流真空接触器在额定工作电压1140V时额定工作电流为400A。
配有127V、220V的辅助电源。
b.11路输出组合开关用于控制顺槽胶带运输机,与CST配套使用。
额定工作电压1140V，总工作电流1500A。
配有127V、220V的辅助电源。
K J Z - 1500 / 1140 Z智能、组合额定工作电压（V）额定工作电流（A）真空隔爆兼本安控制类电器2 主要技术参数及性能2.1 额定工作电压： 1140V；2.2 总工作电流： 1500A；2.3 额定频率： 50HZ；2.4 单路最大工作电流： 350A；2.5 额定工作制：不间断工作制；2.6 控制方式：自动式；2.7 电寿命： AC-3 60万次； AC-4 6万次；2.8 机械寿命： 100万次；2.9 动作性能在控制电源电压为额定值的75%～110%范围内，组合开关应能可靠地吸合。
