组合开关的应用要学习组合开关的原理，首先我们要知道他有什么用，在什么情况下用组合开关，组合开关能实现什么功能。
现在我们来看一个采煤工作面都有哪些设备，是如何采煤的。
这是一个采煤工作面的布置图：在这个图中的设备有：1、采煤机；2、液压支架；3、刮板输送机；4、转载机；5、破碎机；6、喷雾泵站；7、乳化泵站；8、胶带机（皮带运输机）；9、组合开关；10、移动变电站。
采煤的过程是这样：采煤机将煤采下来，落到刮板输送机上，刮板输送机将煤刮送至转载机上，有转载机转运到破碎机中，将大的煤矿破碎之后，由胶带输送机负责运输到原煤仓中。
当采煤机采完一片区域后，这片区域的就空出来了，为了防止坍塌，由液压支架进行支护，乳化泵站就是负责给液压支架的液压系统提供压力的。
在采煤的过程中，煤尘非常多，这是就需要洒水除尘。
喷雾泵站是负责提供高压力的水源的。
还有移动变电站，是负责给采煤面提供电源的，组合开关，就是负责控制这些设备的启动与停止的。
我们可以看出，在采煤工作面中，设备非常多，而且每一种设备上面还有好几个电动机，而且这些电机的功率还都比较大。
同时，这些电机之间还有一定的启动顺序，所以，要是使用一台磁力启动器控制一个电机，可以想象，要使用多少磁力启动器。
而且要想让各个磁力启动器之间进行联合控制，也是一件比较复杂的事情。
在这种情况下，组合开关便有了用武之地。
上图中是在一个采煤系统中使用了三台不同型号的联力组合开关控制了采煤系统中的所有设备。
虽然组合开关的型号非常多，但是他们都有许多的共同之处，所以我们只要掌握了其中一种型号的组合开关原理，其他的就好理解了。
我们这篇教程中，将KJZ3 型9回路开关为例进行讲解。
下一节，讲组合开关的主回路。
KJZ3-1500/3300 9回路组合开关主回路原理当我们拿到一份原理图的时候，我们要先从主回路开始看，看看主回路中一共有几个回路，每个回路中所带的负荷是什么，各个负荷之间有没有联动关系。
现在我们来分析一下KJZ3-1500/3300 9回路组合开关主回路。
使用说明一、开关按钮使用说明（以四组合为例）：组合开关功能按键为两种：1、门盖上合分闸按钮2、副腔上参数设置按钮。
1、门盖上合分闸按钮使用说明门盖上按钮为两排，即上排合闸按钮，下排分闸按钮。
面朝门盖从左往右：合闸按钮依次为1路合闸、2路合闸、3路合闸、4路合闸、备用按钮1、备用按钮2；分闸按钮依次为1路分闸、2路分闸、3路分闸、4路分闸、备用按钮1、备用按钮2。
使用方法（近控条件下）：首先，打开门盖观察钮子开关，使其保持近控状态。
如果需要启动1路电源，则用手指按下上排1路合闸按钮，短暂按下后松开，当听见腔内接触器发出动作响声，则操作成功。
切忌不能长时间按下不松开。
如果需要停止1路电源，则用手指按下下排1路分闸按钮，操作方法与合闸状态下一致。
（远控条件下）：首先，打开门盖观察钮子开关，使其保持远控状态。
根据实际接线来使用，切忌保持远控按钮与下副腔远控接线正常。
如果发现近控按钮接触不良或者存在其他问题，则把其上线路接到备用按钮上，并进行标注说明。
2、副腔上参数设置按钮使用说明：副腔上按钮为一排。
面朝副腔从左往右依次为：菜单、上移、下移、确认、复位、试验、备用1、备用2。
长按上移或下移键2-3S进入参数设置界面，按菜单键来移动光标，目标确定后按确认按钮进入该参数设定的界面，通过上移或下移键来调整参数的数值。
数值设定好之后直接按复位键回到主单页，调整后的数据自动保存。
（按钮中设有时间延时，需按住按钮1秒之后松开）如果发现近控按钮接触不良或者存在其他问题，则把其上线路接到备用按钮上，并进行标注说明。
注：在调整参数设置时，需保证所有接触器与照明回路状态处于分闸状态，否则无法进行参数调整。
二、显示部分（以六组合为例，其它组合基本使用原理一样）4.1 状态显示窗口系统送电后首先显示起始画面，经3秒延时，或按确认钮进入系统状态显示窗口。
系统状态显示包括：回路合分闸状态、负荷电流、运行状态、告警提示、绝缘电阻值。
（绝缘电阻>200K时显示999K。
组合开关知识点总结图一、组合开关的定义组合开关是一种在电气控制系统中常用的开关类型，它由若干个独立的开关元件组合而成，可以通过组合不同的开关状态来实现不同的控制功能。
组合开关通常用于控制电气设备的启停、转向、调速、档位等操作，广泛应用于工业自动化、机械设备、家用电器等领域。
二、组合开关的分类1.按控制功能分类根据组合开关的控制功能可以分为启动控制开关、转向控制开关、调速控制开关、档位控制开关等。
启动控制开关用于启停电气设备，常见于电机启动开关和汽车引擎启动开关。
转向控制开关用于改变电路的通断方向，常见于电机的正反转开关。
调速控制开关用于调节电机的转速或灯的亮度，常见于调速开关和调光开关。
档位控制开关用于改变电路的工作档位，常见于手动变速箱和自动变速箱的挡位开关。
2.按结构特点分类根据组合开关的结构特点可以分为旋钮开关、按钮开关、摇杆开关、键盘开关等。
旋钮开关通过旋转操作来改变开关状态，常见于变压器开关、电风扇开关等。
按钮开关通过按压操作来改变开关状态，常见于电脑电源开关、手机键盘开关等。
摇杆开关通过摇动操作来改变开关状态，常见于游戏手柄开关、船舶操纵台开关等。
键盘开关通过按键操作来改变开关状态，常见于电脑键盘开关、电话按键开关等。
3.按控制方式分类根据组合开关的控制方式可以分为手动组合开关和自动组合开关。
手动组合开关需要人工操作来改变开关状态，常见于手动启停按钮、手动挡位开关等。
自动组合开关通过外部信号或程序控制来改变开关状态，常见于PLC控制开关、自动变速箱开关等。

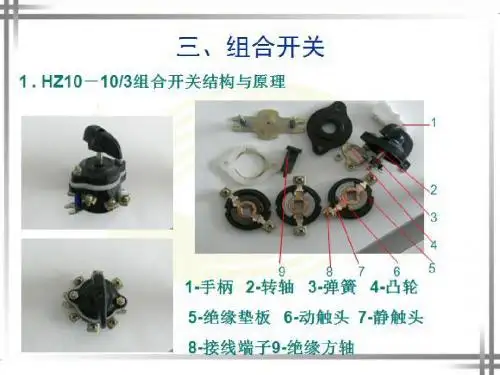

三、组合开关的工作原理1.普通组合开关的工作原理普通组合开关由若干个开关元件组合而成，每个开关元件都有其独立的控制线路。
当组合开关处于不同的状态时，其控制线路的通断关系也不同，从而实现了不同的控制功能。
例如，一个双掷开关和一个单掷开关组合在一起，可以实现三种不同的控制状态：双掷开关闭合+单掷开关闭合、双掷开关闭合+单掷开关断开、双掷开关断开+单掷开关闭合。
