地形图的应用（国家基本比例尺地形图分幅与编号)大比例尺地形图是建筑工程规划设计和施工中的重要地形资料。
特别是在规划设计阶段,不仅要以地形图为底图,进行总平面的布设，而且还要根据需要，在地形图上进行一定的量算工作,以便因地制宜地进行合理的规划和设计。
1.按经纬线分幅的梯形分幅法(又称为国际分幅)2.按坐标格网分幅的矩形分幅法。
一．梯形分幅与编号1、１:100万比例尺图的分幅与编号按国际上的规定，１:100万的世界地图实行统一的分幅和编号。
即自赤道向北或向南分别按纬差4°分成横列,各列依次用A、B…V表示。
自经度１80°开始起算，自西向东按经差６°分成纵行,各行依次用l、2…６0表示。
每一幅图的编号由其所在的“横列一纵行”的代号组成。
例如北京某地的经度为东经１18°２4′2０″，纬度为３9°56′30″，则所在的1:10０万比例尺图的图号为Ｊ—50。
2、1：１０万比例尺图的分幅和编号将一幅1:１0０万的图，按经差３０′,纬差20′分为144幅1:10万的图。
3、这三种比例尺图的分幅编号都是以1:１０万比例尺因为基础的。
每幅１：10万的图，划分成4幅1:5万的图,分别在１:１０万的图号后写上各自的代号A、B、C、D。
每幅1：５万的图又可分为４幅1:２．５万的图,分别以1、2、3、4编号。
每幅1：１0万图分为64幅1：1万的图，分别以(1)、(2)、……(6４）表示。
1：５000和1:20０0比例尺图的分幅编号是在1:100００图的基础上进行的。
每幅1：１00０0 的图分为４幅1:５000的图，分别在1：１00００的图号后面写上各自的代号a、b、c、d。
每幅1：５00０的因又分成9幅1:20０0的图，分别以l、２、……９表示,图幅的大小及编二、矩形分幅与编号大比例尺地形图大多采用矩形分幅法,它是按统一的直角坐标格网划分的。
采用矩形分幅时，大比例尺地形图的编号,一般采用图幅西南角坐标公里数编号法。
中国地形图基本⽐例尺我国国家基本⽐例尺地形图有七种：1:100万、1:50万、1:25万、1:10万、1:5万、1:2.5万和1:1万；普通地图按⽐例尺通常分为⼤中⼩三种：⼩于100万(⼩⽐例尺)，10万到100万(中⽐例尺)，⼤于10万(⼤⽐例尺)。
1:100万地形图（1）⽤途：综合反映了制图范围内的⾃然地理和社会经济概况，⽤于⼤范围内进⾏宏观评价和研究地理信息。
（2）投影：采⽤正轴等⾓圆锥投影，编绘⽅法成图。
（3）分幅编号：采⽤国际1:100万地图分幅标准，从⾚道开始，纬度每4°为⼀列，依次⽤拉丁字母A、B、C……V表⽰（20世纪70年代曾⼀度⽤阿拉伯数字1、2、3……表⽰），列号前冠以N或S，以区别北半球和南半球（我国地处北半球，图号前的N全部省略）；从180°经线算起，⾃西向东6°为⼀纵⾏，将全球分为60纵⾏，依次⽤1、2、3……60表⽰，“列号—⾏号”相结合，即为该图的编号。
如：J—50，10—5 0。
1:50万地形图（1）⽤途：综合反映了制图范围内的⾃然地理和社会经济概况，⽤于较⼤范围内进⾏宏观评价和研究地理信息。
（2）投影：采⽤⾼斯—克吕格投影，6°分带，采⽤编绘⽅法成图。
（3）分幅编号：以1:100万地形图为基础，将每幅1:100万地形图划分成2⾏2列，共4幅1:50万地形图（20世纪90年代起：平⾯坐标系统采⽤1980年西安坐标系，⾼程系统采⽤1985国家⾼程基准），在1:100万图幅编号后加上1:50万的代号和⾏列号，如:J47B001002。
⼀幅1:50万地形图的范围为经差3°，纬差2°。
1:25万地形图（1）⽤途：⽐较全⾯和系统地反映了区域内⾃然地理条件和经济概况，主要供各部门在较⼤范围内作总体的区域规划、查勘计划、资源开发利⽤与⾃然地理调查。
（2）投影：采⽤⾼斯—克吕格投影，6°分带，编绘⽅法成图。
（3）分幅编号：以1:100万地形图为基础，将每幅1:100万地形图划分成4⾏4列，共16幅1:25万地形图，⽤[1]、[2]…[16]表⽰，在1:100万地形图编号后加上1:25万地形图的⽐例尺代字和⾏列号.如：J50C001004。

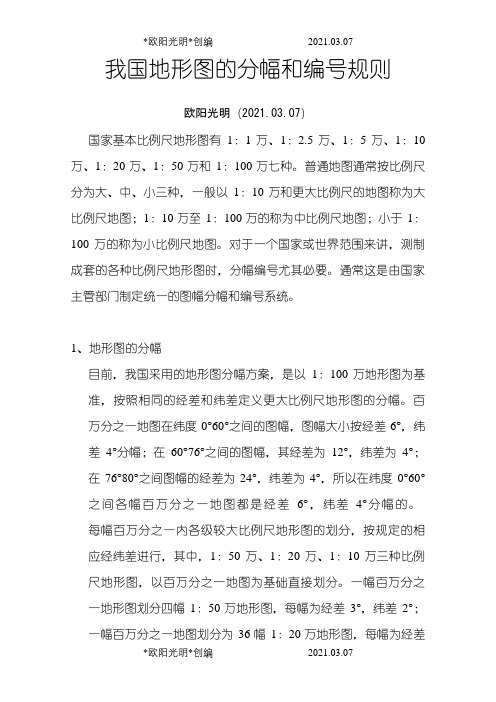

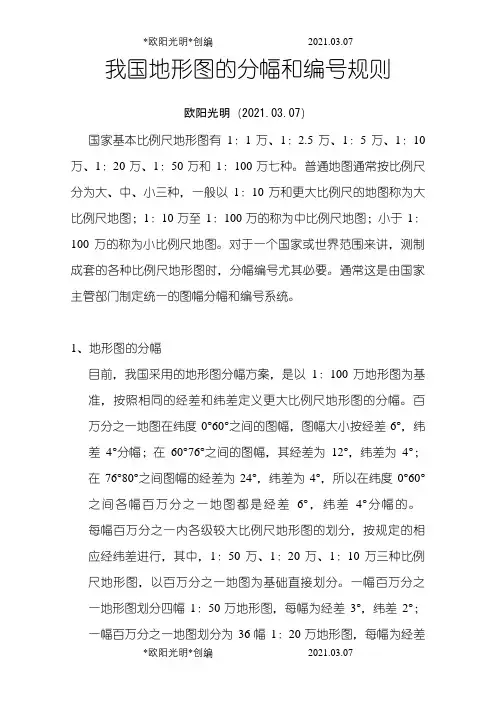

我国地形图的分幅和编号规则欧阳光明（2021.03.07）国家基本比例尺地形图有1：1万、1：2.5万、1：5万、1：10万、1：20万、1：50万和1：100万七种。
普通地图通常按比例尺分为大、中、小三种，一般以1：10万和更大比例尺的地图称为大比例尺地图；1：10万至1：100万的称为中比例尺地图；小于1：100万的称为小比例尺地图。
对于一个国家或世界范围来讲，测制成套的各种比例尺地形图时，分幅编号尤其必要。
通常这是由国家主管部门制定统一的图幅分幅和编号系统。
1、地形图的分幅目前，我国采用的地形图分幅方案，是以1：100万地形图为基准，按照相同的经差和纬差定义更大比例尺地形图的分幅。
百万分之一地图在纬度0°60°之间的图幅，图幅大小按经差6°，纬差4°分幅；在60°76°之间的图幅，其经差为12°，纬差为4°；在76°80°之间图幅的经差为24°，纬差为4°，所以在纬度0°60°之间各幅百万分之一地图都是经差6°，纬差4°分幅的。
每幅百万分之一内各级较大比例尺地形图的划分，按规定的相应经纬差进行，其中，1：50万、1：20万、1：10万三种比例尺地形图，以百万分之一地图为基础直接划分。
一幅百万分之一地形图划分四幅1：50万地形图，每幅为经差3°，纬差2°；一幅百万分之一地图划分为36幅1：20万地形图，每幅为经差1°，纬差40′；一幅百万分之一地图划分144幅1:10万地形图，每幅为经差30’，纬差20’。
每幅大于1：10万比例尺的地形图，则以1：10万图为基础进行逐级划分，一幅1：10万地形图划分四幅1：5万地形图；一幅1：5万地形图划分为四幅1：2.5万地形图。
在1：10万图的基础上划分为64幅1：1万地形图；一幅1：1万地形图又划分为4幅1：5000地形图，（见表11）。
我国地形图的分幅和编号规则国家基本比例尺地形图有1：1万、1：万、1：5万、1：10万、1：20万、1：50万和1：100万七种。
普通地图通常按比例尺分为大、中、小三种，一般以1：10万和更大比例尺的地图称为大比例尺地图；1：10万至1：100万的称为中比例尺地图；小于1：100万的称为小比例尺地图。
对于一个国家或世界范围来讲，测制成套的各种比例尺地形图时，分幅编号尤其必要。
通常这是由国家主管部门制定统一的图幅分幅和编号系统。
1、地形图的分幅目前，我国采用的地形图分幅方案，是以1：100万地形图为基准，按照相同的经差和纬差定义更大比例尺地形图的分幅。
百万分之一地图在纬度0°-60°之间的图幅，图幅大小按经差6°，纬差4°分幅；在60°-76°之间的图幅，其经差为12°，纬差为4°；在76°-80°之间图幅的经差为24°，纬差为4°，所以在纬度0°-60°之间各幅百万分之一地图都是经差6°，纬差4°分幅的。
？每幅百万分之一内各级较大比例尺地形图的划分，按规定的相应经纬差进行，其中，1：50万、1：20万、1：10万三种比例尺地形图，以百万分之一地图为基础直接划分。
一幅百万分之一地形图划分四幅1：50万地形图，每幅为经差3°，纬差2°；一幅百万分之一地图划分为36幅1：20万地形图，每幅为经差1°，纬差40′；一幅百万分之一地图划分144幅1:10万地形图，每幅为经差30’，纬差20’。
每幅大于1：10万比例尺的地形图，则以1：10万图为基础进行逐级划分，一幅1：10万地形图划分四幅1：5万地形图；一幅1：5万地形图划分为四幅1：万地形图。
在1：10万图的基础上划分为64幅1：1万地形图；一幅1：1万地形图又划分为4幅1：5000地形图，（见表1-1）。
关于地形图的分幅及编号四川省煤田地质局—杨长银一、旧的分幅及编号(一)、国际统一分幅及编号1、1:100万地形图的分幅及编号1:100万地形图的分幅是从地球赤道起,向两极每隔纬差4º为一行,依次以拉丁字母A、B、C、D……V表示;由经度180º起从西向东每隔经差6º为一列,依次以数字1、2、3……60表示。
每幅1:100万地形图的编号以它的“横行号—纵列号”表示。
如北京市所在1:100万地形图的编号为J—50。
2、1:10万地形图的分幅及编号1:10万地形图的分幅是以纬差20′,经差30′为一幅。
一幅1:100万地形图划分为144幅1:10万的地形图,即12列12行,分别以数字1、2、3、4、……143、144表示。
如成都市所在1:10万地形图的编号为H—48—77。
3、1:5万地形图的分幅及编号1:5万地形图的分幅是以纬差10′,经差15′为一幅。
一幅1:10万地形图划分为4幅1:5万的地形图, 即2列2行,分别以俄文А、Б、В、Г(现在用A、B、C、D)表示。
如成都市所在1:5万地形图的编号为H—48—77—А。
4、1:1万地形图的分幅及编号1:1万地形图的分幅是以纬差2′30″,经差3′45″为一幅。
一幅1:10万地形图划分为64幅1:1万的地形图,即8列8行,分别以带括号的数字⑴、⑵、⑶、……(64)表示。
如成都市所在1:1万地形图的编号为H—48—77—(9)。
5、1:5000地形图的分幅及编号1:5000地形图的分幅是以纬差1′15″,经差1′52.5″为一幅。
一幅1:10万地形图划分为256幅1:5000的地形图,即16列16行,分别以带括号的数字⑴、⑵、⑶、……(256)表示。
如成都市所在1:5000地形图的编号为H—48—77—(17)。
(二)、正方形分幅及编号1、1:5000地形图的分幅及编号1:5000地形图的分幅是以X坐标每差2km,Y坐标每差2km为一幅。
