离心式冷水机组系统介绍目前用于中央空调的离心式冷水机组主要由离心制冷压缩机、主电动机、蒸发器（满液式卧式壳管式）、冷凝器（水冷式满液式卧式壳管式）、节流装置、压缩机入口能量调节机构、抽气回收装置、润滑油系统、安全保护装置、主电动机喷液蒸发冷却系统、油回收装置及微电脑控制系统等组成，并共用底座。
其外形和系1．离心式冷水机组特点离心式冷水机组属大冷量的冷水机组，它有以下主要优点：（1）压缩机输气量大，单机制冷量大，结构紧凑，重量轻，单位制冷量重量小，相同制冷量下比活塞式机组轻80％以上，占地面积小；（2）性能系数高；（3）叶轮作旋转运动，运转平稳，振动小，噪声较低；（4）调节方便，在较大的冷量范围内能较经济地实现无级调节；（5）无气阀、填料、活塞环等易损件，工作比较可靠。
离心式冷水机组的缺点主要是：（1）由于转速高，对材料强度、加工精度和制造质量要求严格；（2）单级压缩机在低负荷时易发生喘振；（3）当运行工况偏离设计工况时，效率下降较快；（4）制冷量随蒸发温度降低而减少的幅度比活塞式快，制冷量随转数降低而急剧下降。
2．离心式冷水机组的组成构成离心式冷水机组的部件中，区别于活塞式、螺杆式冷水机组的主要部件是离心压缩机，此外，其他主要辅助设备比如换热设备、润滑油系统、抽气回收装置等均有自己特点，在这进行简单介绍。
1）压缩机空调用离心式冷水机组，通常都采用单级压缩，除非单机制冷量特别大(例如4500kW以上)，或者刻意追求压缩机的效率，才采用2级或3级压缩。
单级离心制冷压缩机由进口调节装置、叶轮、扩压器、蜗室组成；多级离心制冷压缩机除了末级外，在每级的扩压器后面还有弯道和回流界，以引导气流进入下一级。
由于离心式冷水机组在实际使用中的一些特殊要求，使得离心式制冷压缩机在结构上有其一些特点：①离心式冷水机组采用的制冷剂的分子量都很大，音速低，在压缩机流道中的马赫数M比较高(特别是在叶轮进口的相对速度马赫数和叶轮出口的绝对速度马赫数一般都达到亚音速甚至跨音速)，这就要求在叶轮构型时特别注意气流组织，避免或减少气流在叶轮流遭中产生激波损失，同时适应制冷剂气体的容积流量在叶轮内变化很大的特点。
简要了解离心式冷水机组（适合初学者）冰机(又称冷水机)即是利用制冷剂（氟利昂）由液态变为气态蒸发吸热的原理使介质冷冻达到温度、数量符合生产设备要求的制冷机组。
制冷剂作为冷媒在常温下易挥发，吸收介质的热量使水介质降温，冷媒在蒸发器里中变成低温低压的气体，冷媒通过压缩机做功提供动力变成低温高压的气体进入冷凝设备，在冷凝设备中通过与冷却介质的热交换带走热量变为低温高压液体，最后通过膨胀阀的节流、减压又把低温低压的液体送回蒸发设备中完成冷媒的循环利用。
冷水机组的分类、构造冰机按结构和工作原理上的差别可分为活塞式、螺杆式、离心式等几种不同形式。
根据蒸发冷凝装置的连接方式可分为单筒和双筒，单筒即蒸发器和冷凝器一体R123（制冷剂）常采用单筒，双筒即蒸发器和冷凝器分开设置，R134a常采用这种方式。
根据冷凝设备的冷却介质可分为水冷式和风冷式。
水冷式又称开式制冷效果较好，但需要冷却水。
风冷式灵活方便，无需冷却水，适合缺水地区或需移动场合使用。
冷水机组的构造：冷水机组主要有蒸发器、压缩机、冷凝器、膨胀阀（节流孔板）、供油管、控制柜、冷媒提纯设备及运输冷却介质的管道组成。
水冷离心式冷水机组：离心式冷水机组是利用电作为动力源，氟利昂制冷剂在蒸发器内蒸发吸收载冷剂水的热量进行制冷，蒸发吸热后的氟利昂湿蒸汽被压缩机压缩成高温高压气体，经水冷冷凝器冷凝后变成液体，经膨胀阀节流进入蒸发器再循环。
离心式冰水机组，制取7℃-12℃的冷冻水供空气处理系统和18℃-23℃工艺冷却水使用。
其冷却方式主要以开式冷却塔冷却为主。
离心式冷水机组机组铭牌型号XXXXX 离心式冷水机组制冷量1406kw 制冷剂/填充量R134a/460kg 消耗功率320kw 冷水流量242 m3/h性能系数COP 4.39 冷却水流量294 m3/h电制380v/3p/50Hz 机组尺寸4310*1620*2395 出厂日期2011.08 机组重量8589kg术语解释制冷量即制冷运行时，单位时间内从密闭空间或区域内去除的热量总和。

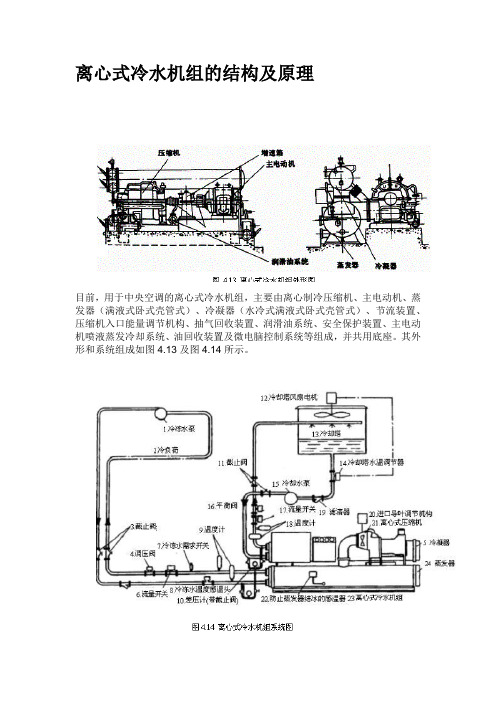

离心式冷水机组的结构及原理目前，用于中央空调的离心式冷水机组，主要由离心制冷压缩机、主电动机、蒸发器（满液式卧式壳管式）、冷凝器（水冷式满液式卧式壳管式）、节流装置、压缩机入口能量调节机构、抽气回收装置、润滑油系统、安全保护装置、主电动机喷液蒸发冷却系统、油回收装置及微电脑控制系统等组成，并共用底座。
其外形和系统组成如图4.13及图4.14所示。
1．离心式冷水机组特点离心式冷水机组属大冷量的冷水机组，它有以下主要优点：（1）压缩机输气量大，单机制冷量大，结构紧凑，重量轻，单位制冷量重量小，相同制冷量下比活塞式机组轻80％以上，占地面积小；（2）性能系数高；（3）叶轮作旋转运动，运转平稳，振动小，噪声较低；（4）调节方便，在较大的冷量范围内能较经济地实现无级调节；（5）无气阀、填料、活塞环等易损件，工作比较可靠。
离心式冷水机组的缺点主要是：（1）由于转速高，对材料强度、加工精度和制造质量要求严格；（2）单级压缩机在低负荷时易发生喘振；（3）当运行工况偏离设计工况时，效率下降较快；（4）制冷量随蒸发温度降低而减少的幅度比活塞式快，制冷量随转数降低而急剧下降。
2．离心式冷水机组的组成构成离心式冷水机组的部件中，区别于活塞式、螺杆式冷水机组的主要部件是离心压缩机，此外，其他主要辅助设备比如换热设备、润滑油系统、抽气回收装置等均有自己特点，在这进行简单介绍。
1）压缩机空调用离心式冷水机组，通常都采用单级压缩，除非单机制冷量特别大(例如4500kW以上)，或者刻意追求压缩机的效率，才采用2级或3级压缩。
单级离心制冷压缩机由进口调节装置、叶轮、扩压器、蜗室组成；多级离心制冷压缩机除了末级外，在每级的扩压器后面还有弯道和回流界，以引导气流进入下一级。
图4.15示出了离心式制冷压缩机的典型结构。
图4.15 离心式制冷压缩机的典型结构(a)单级离心式制冷压缩机；(b)多级离心制冷压缩机的中间级1一齿轮箱体；2一机壳门；3一轮盖密封座；1一叶轮；2一扩压器；4一叶轮；5一叶片调节机构；6—进口壳体；3一弯道；4一回流器；7一轮盖密封；8一轮盘密封；9一右轴承；5一级内密封；6一中间加气孔10一左轴承；11一推力盘；12—后壳体由于离心式冷水机组在实际使用中的一些特殊要求，使得离心式制冷压缩机在结构上有其一些特点：①离心式冷水机组采用的制冷剂的分子量都很大，音速低，在压缩机流道中的马赫数M比较高(特别是在叶轮进口的相对速度马赫数和叶轮出口的绝对速度马赫数一般都达到亚音速甚至跨音速)，这就要求在叶轮构型时特别注意气流组织，避免或减少气流在叶轮流遭中产生激波损失，同时适应制冷剂气体的容积流量在叶轮内变化很大的特点。
详解离心式冷水机组制冷原理：热力学第一定律：自然界一切物质都具有能量，它能够从一种形式转换为另一种形式，从一个物体传递给另一个物体，在转换和传递过程中能量的数量不变。
热力学第二定律：热量能自发地从高温物体传向低温物体，而不能自发地从低温物体传向高温物体。
要使热量从低温物体向高温物体传递，必须借助外功，即消耗一定的热能或机械能。
制冷：消耗一定的能量（机械能或热能）作为补偿，将热量从低温物体（被冷却介质）传向高温物体（环境介质）的过程。
工质：在热力装置及制冷装置中，不断循环流动以实现能量转换的物质。
潜热：用来使状态发生变化的热量增加或移走，温度不发生变化。
显热：用来使温度发生变化的热量增加或移走状态不发生变化。
饱和温度：在一个给定的压力下的制冷剂的温度，此时液体和气体共存。
对于一种制冷剂，压力和温度存在一个固定的对应关系。
当制冷剂蒸发或冷凝时的温度。
过热度：在一个给定压力下，气体的实际温度与在该压力下的饱和温度的温差。
过冷度：在一个给定压力下，液体的实际温度与在该压力下的饱和温度的温差。
排气过热度：在一个给定压力下，实际的排气温度与饱和冷凝温度的温差。
排气过热度是吸气过热度与从压缩机的能量增加的显热的和。
单级蒸气压缩式制冷循环工作原理：基本组成部件：压缩机、冷凝器、节流阀、蒸发器。
基本空调循环：（HFC134a）提升力：压缩机提升制冷剂气体从蒸发压力到冷凝压力的能力，提升力（或参照相应的压头）能用温度来测定。
单级蒸气压缩式制冷循环工作原理：传热温差——在一个给定的换热器中，壳体中液体的温度与管中出口液体温度之间的差值A.蒸发器传热温差蒸发器壳体中的制冷剂与管中流体出口温度的差值正常 3º-5º故障 8º-10º1.制冷剂充注量过少2.蒸发管有脏物3.制冷剂中混有油4.隔板密封垫安装不当或断裂引起流体旁通5.隔板断裂或腐蚀引起流体旁通B.冷凝器传热温差冷凝器制冷剂与冷凝器出水温度的差值正常 3º-5º故障 8º-10º1.蒸发管有脏物2.冷凝器水流量不足3.隔板密封垫安装不当或断裂引起冷却水旁通4.隔板断裂或腐蚀引冷却水起流体旁通压缩机型式：离心式冷水机组：本文以麦克维尔为例。
格力离心式水冷机组
格力离心式水冷机组是一种采用离心式压缩机和水冷冷却器的空调机组。
离心式压缩机是一种常用的空调压缩机类型，它具有高效率、低振动、低噪音等优点。
水冷冷却器则可以通过水循环来吸收热量，将热量散发到空气中，从而降低室内温度。
格力离心式水冷机组适用于大型商业建筑、工厂、办公楼等场所的空调制冷。
它可以通过一系列的冷却器和水管网络将冷却剂循环散热，从而达到制冷的效果。
同时，离心式压缩机的高效率也可以降低能源消耗，提高机组的整体性能。
格力离心式水冷机组在制冷效果和环境适应性方面具有优势，适用于各种温度、湿度条件下的空调设备需求。
它可以通过系统控制，自动调节制冷量和工作模式，以满足不同场所和时间的需求。
总之，格力离心式水冷机组是一种高效、可靠的空调机组，适用于大型场所的制冷需求，能够提供舒适的室内环境。
第六部分离心机系列第一章 C系列离心式冷水机组一、产品概述1、产品特点格力C系列离心式冷水机组经多年潜心研究推出，采用了国际上先进的设计制造技术和微机控制系统，集可靠性高、高效节能，运行平稳、调节范围宽等优点于一身。
格力C系列离心式冷水机组在标准工况下的制冷量范围为：1000～7200kW，采用环保制冷剂R134a，具有380V、6000V、10000V三种规格电源。
可广泛用于大型办公楼宇、医院、学校、商场以及工艺流程。
1）高可靠性◆专业设计工具—Concepts NREC离心式压缩机采用国际先进技术－美国Concepts NREC公司软件设计制造，共享航空发动机设计制造领域顶尖技术；通过Ansys、DyRoBeS等分析软件对机组振动、临界转速进行校核，从根本上保证机组的可靠性。
◆可靠的叶轮叶轮材料为高强度铝合金，铣加工制造而成，强度高，抗腐蚀性强；经过了叶型检测、动平衡、超转速等一系列严格的测试，高效可靠。
◆先进的数控加工设备公司拥有德国DMG五轴加工中心和日本东芝大型卧式镗铣中心多台，保证压缩机零件最佳加工精度。
◆权威的测试中心公司拥有业内最先进的离心机组超大型在线检测试验台（合肥机械研究所研制），严格按照国标GB/T10870、GB/T18430等的要求执行，测试能力达7200kW，每台机组出厂前都经过了严格的全性能测试，以确保出厂机组的可靠性。
2）高效节能◆高效三元叶轮三元流动原理设计的新型高效叶轮由后弯型长短叶片组成，保证了机组满负荷、部分负荷时的效率；可调扩压器结构调节气流通道面积，极大改善了机组部分负荷性能。
◆超高效换热管与新型换热器专为离心机组设计的新型换热器使制冷剂分布更均匀，温度场更合理，提高了换热效率；同时，换热器采用的超高效换热管进一步降低了传热热阻，大大提升了机组的制冷量和能效比。
◆自动无级调节采用进口导叶对冷量进行连续调节，实现水温的精确控制；压缩机在最小负荷位置启动，可在10～100％负荷内进行无级调节，与实际负荷完全匹配。
第六部分 离心机系列第一章 C系列离心式冷水机组一、产品概述1、产品特点格力C系列离心式冷水机组经多年潜心研究推出，采用了国际上先进的设计制造技术和微机控制系统，集可靠性高、高效节能，运行平稳、调节范围宽等优点于一身。
格力C系列离心式冷水机组在标准工况下的制冷量范围为：1000～7200kW，采用环保制冷剂R134a，具有380V、6000V、10000V三种规格电源。
可广泛用于大型办公楼宇、医院、学校、商场以及工艺流程。
1）高可靠性◆专业设计工具—Concepts NREC离心式压缩机采用国际先进技术－美国Concepts NREC公司软件设计制造，共享航空发动机设计制造领域顶尖技术；通过Ansys、DyRoBeS等分析软件对机组振动、临界转速进行校核，从根本上保证机组的可靠性。
◆可靠的叶轮叶轮材料为高强度铝合金，铣加工制造而成，强度高，抗腐蚀性强；经过了叶型检测、动平衡、超转速等一系列严格的测试，高效可靠。
◆先进的数控加工设备公司拥有德国DMG五轴加工中心和日本东芝大型卧式镗铣中心多台，保证压缩机零件最佳加工精度。
◆权威的测试中心公司拥有业内最先进的离心机组超大型在线检测试验台（合肥机械研究所研制），严格按照国标GB/T10870、GB/T18430等的要求执行，测试能力达7200kW，每台机组出厂前都经过了严格的全性能测试，以确保出厂机组的可靠性。
2）高效节能 ◆ 高效三元叶轮三元流动原理设计的新型高效叶轮由后弯型长短叶片组成，保证了机组满负荷、部分负荷时的效率；可调扩压器结构调节气流通道面积，极大改善了机组部分负荷性能。
◆ 超高效换热管与新型换热器专为离心机组设计的新型换热器使制冷剂分布更均匀，温度场更合理，提高了换热效率；同时，换热器采用的超高效换热管进一步降低了传热热阻，大大提升了机组的制冷量和能效比。
◆ 自动无级调节采用进口导叶对冷量进行连续调节，实现水温的精确控制；压缩机在最小负荷位置启动，可在10～100％负荷内进行无级调节，与实际负荷完全匹配。
CC系列磁悬浮直流变频离心式水冷冷水机组第三章 CC系列磁悬浮直流变频离心式水冷冷水机组一、产品概述1、产品特点格力CC系列磁悬浮直流变频离心式水冷冷水机组是制冷空调行业一个具有革命性意义的产品，它采用航空工业级磁悬浮轴承的压缩机，实现了制冷系统完全无油运行，避免了复杂的润滑油系统，大大提高了机组的可靠性。
直流变频、双级压缩、满液式换热器、高频直接驱动等多项技术的应用，极大的提高了机组的节能性。
先进可靠的工业级微机控制系统，强大的群控技术及楼宇通讯接口保证了机组优良的操作性能。
该机组可广泛用于酒店、会所、写字楼等场所的空调系统。
1)节能环保◆采用磁悬浮轴承，系统实现全无油运行，减少了润滑油对于换热的影响；◆系统采用满液式换热器设计，冷凝器内置过冷器；◆压缩机采用直流变频电机，无齿轮箱直接驱动，双级压缩设计；◆采用环保冷媒HFC-134a；◆整机能效比COP超过国家1级，部分负荷能效比IPLV大于9.55，极限能效比达到13。
2)稳定可靠◆电机直接驱动叶轮，无齿轮箱设计，整个制冷系统仅叶轮一个运动部件，从源头上提高了机组的可靠性；◆机组不需要复杂的润滑油系统，大大提高了机组的可靠性；◆机组采用航空级磁悬浮轴承，减少机械摩擦，轴承在机组使用年限内无需维护；◆换热器严格按压力容器相关标准设计，并按1.5倍工作压力进行试验；◆机组出厂前进行完善的性能测试和可靠性测试。
3)功能强大◆先进可靠的工业级微机控制系统，强大的群控技术模块及楼宇通讯接口；◆机组采用变频调节，导叶调节相结合，实现冷量10%-100%无级调节；◆最低可在冷却水温12℃情况下使用；◆整机噪声低于70dB(A)，完全淹没于机房其它设备的噪声中；◆机组启动电流仅2A，不需要昂贵的启动柜，大大节省了用户投资。
4)操作简便◆机组采用界面友好的全中文触摸屏设计，操作简单快捷；◆系统内置强大的运行数据记录，可显示运行趋势、主要数据，方便设备管理；◆内置标准楼宇自控协议(Modbus RTU)，可以实现对机组的远程控制；◆内置强大的故障专家系统，可以根据实际情况给出问题的处理建议。
