格力永磁同步变频离心式冰蓄冷双工况机组

格力磁悬浮变频离心式冷水机组水明书摘要：I.引言A.介绍格力磁悬浮变频离心式冷水机组B.阐述其在空调行业的创新地位II.产品特点A.无油高效航天气动设计B.磁浮轴承无摩擦C.一级能效D.稳定可靠自发电控制模式E.宽域运行III.应用领域A.商业制冷B.工业制冷C.数据中心冷却D.医疗设备冷却IV.格力磁悬浮变频离心式冷水机组的优势A.高效节能B.降低维护成本C.提高制冷效率D.环保低碳V.结论A.总结格力磁悬浮变频离心式冷水机组的特点和优势B.展望其在未来的发展前景正文：格力磁悬浮变频离心式冷水机组是格力电器研发的一款创新型空调产品，它采用了无油高效航天气动设计、磁浮轴承无摩擦、一级能效、稳定可靠自发电控制模式和宽域运行等技术，成为空调行业的一大亮点。

该产品具有多项优点。

首先，由于采用了无油高效航天气动设计，格力磁悬浮变频离心式冷水机组在运行过程中可以大大降低能耗，实现高效节能。

其次，磁浮轴承无摩擦的设计使得机组在运行过程中摩擦力较小，从而降低了设备的磨损，提高了设备的使用寿命，同时降低了维护成本。

此外，由于采用了一级能效设计，使得机组在运行过程中制冷效率更高，可以满足不同场合的制冷需求。

格力磁悬浮变频离心式冷水机组广泛应用于商业制冷、工业制冷、数据中心冷却和医疗设备冷却等领域。

在商业制冷领域，该产品可以满足商场、超市等大型商业场所的制冷需求；在工业制冷领域，该产品可以应用于化工、医药等行业的制冷过程；在数据中心冷却领域，该产品可以有效降低数据中心的温度，保证数据中心的正常运行；在医疗设备冷却领域，该产品可以用于冷却医疗设备，保证医疗设备的精度和稳定性。

总的来说，格力磁悬浮变频离心式冷水机组具有高效节能、降低维护成本、提高制冷效率和环保低碳等优势，为各类场所提供了优质的制冷解决方案。

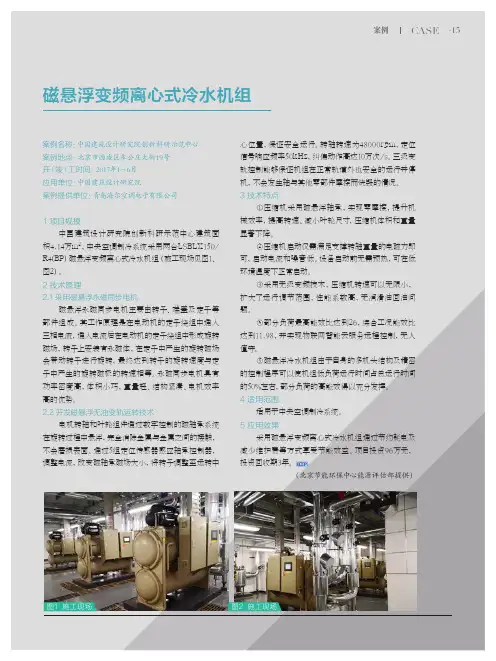

·15案例名称：中国建筑设计研究院创新科研示范中心案例地点：北京市西城区车公庄大街19号开（竣）工时间：2017年1～6月应用单位：中国建筑设计研究院案例提供单位：青岛海尔空调电子有限公司1 项目规模中国建筑设计研究院创新科研示范中心建筑面积4.14万m2，中央空调制冷系统采用两台LSBLX150/ R4(BP）磁悬浮变频离心式冷水机组（施工现场见图1、图2）。

2 技术原理2.1 采用磁悬浮永磁同步电机磁悬浮永磁同步电机主要由转子、端盖及定子等部件组成。

其工作原理是在电动机的定子绕组中通入三相电流，通入电流后在电动机的定子绕组中形成旋转磁场，转子上安装有永磁体，在定子中产生的旋转磁场会带动转子进行旋转，最终达到转子的旋转速度与定子中产生的旋转磁极的转速相等。

永磁同步电机具有功率密度高，体积小巧，重量轻、结构紧凑、电机效率高的优势。

2.2 开发磁悬浮无油变轨运转技术电机转轴和叶轮组件通过数字控制的磁轴承系统在旋转过程中悬浮，完全消除金属与金属之间的接触，不会磨损表面。

通过5组定位传感器感应轴承控制器，调整电流，改变磁轴承磁场大小，将转子调整至运转中心位置，保证安全运行。

转轴转速为48000rpm，定位信号响应频率50kHz，纠偏动作高达10万次/s。

三级变轨控制能够保证机组在正常轨道外也安全的运行并停机，不会发生轴与其他零部件摩擦而烧毁的情况。

3 技术特点①压缩机采用磁悬浮轴承，实现零摩擦，提升机械效率，提高转速、减小叶轮尺寸，压缩机体积和重量显著下降。

②压缩机启动仅需满足支撑转轴重量的电磁力即可，启动电流和噪音低。

设备启动前无需预热，可在低环境温度下正常启动。

③采用无级变频技术，压缩机转速可以无限小，扩大了运行调节范围，性能系数高，无润滑油回油问题。

④部分负荷最高能效比达到26，综合工况能效比达到11.98，并实现物联网智能云服务远程控制，无人值守。

⑤磁悬浮冷水机组由于自身的多机头结构及精密的控制程序可以使机组低负荷运行时间占总运行时间的50%左右，部分负荷的高能效得以充分发挥。

蓄冷技术原理简而言之，是利用夜间电网多余的谷荷电力继续运转制冷机制冷，并通过介质将冷量储存起来，在白天用电高峰时释放该冷量提供空调服务，从而缓解空调争用高峰电力的矛盾。

目前较为流行的蓄冷方式有三种，即水蓄冷、冰蓄冷、优态盐蓄冷[1]。

空调蓄冷系统合理利用峰谷电能，削峰填谷。

在电力结构峰谷差距不断加大的今天，蓄冷系统将会带来空调系统的革命，在平衡电力消耗方面将起到不可估量的作用。

冰蓄冷空调系统是在空调负荷很低的时间制冷蓄冰，而在空调负荷高峰时化冰取冷，以此来全部或部分转移制冷设备的运行时间，并采用此办法规避用电高峰，让出空调用电份额给其他生产部门，以创造更多的财富；另外利用夜间低价电，可降低运行费用，同时利用蓄冰技术，可减少制冷设备的装机容量，减少电力负荷，降低主机一次性投入，其主要优点有：1）.利用蓄能技术移峰填谷，平衡电网峰谷荷，提高电厂发电设备的利用率，降低运行成本，节省建设投入。

2）.利用峰谷荷电力差价，降低空调年运行费用。

3）.减少冷水机组容量，降低主机一次性投资；总用电负荷少，减少配电容量与配电设施费，减少空调系统电力增容费。

4）.使用灵活，过渡季节或者非工作时间加班，使用空调可由融冰定量提供，无需开主机，冷量利用率高，节能效果明显，运行费用大大降低。

5）.具有应急冷源，提高空调系统的可靠性，特别是针对南昌地区线路老化，常停电。

6）.冷冻水温度可降到1～4℃，可实现大温差低温送风，节省水、风系统的投资及能耗，相对湿度低，提高空调高品质，防止中央空调综合症。

总结蓄冷空调设计要点如下：一、设计前提条件制冷以电为驱动能源的空调工程，符合下列条件之一时，可采用蓄冰系统。

1.非全日制空调工程或昼夜负荷相差悬殊的空调工程；2.空调负荷峰谷悬殊的连续空调工程；3.无电力增容条件或限制增容的空调工程；4.某一时段限制空调制冷用电的空调工程；5.需备用冷源的空调工程；6.要求采用低温冷水或低温送风的空调工程；7.获得电力补贴或通过技术经济比较，确能获得经济效益的空调工程。

1111
格力CC系列磁悬浮变频离心式冷水机组的冷量范围在100RT-1100RT，应用了永磁同步电机、电机直驱叶轮、四象限变频等技术。

该机组采用磁悬浮轴承替代传统的机械轴承，实现了制冷系统无油运行，避免了复杂的润滑油系统，提升了产品的性能。

机组控制系统可根据冷水进出水温度调节负荷，而机组运行工况恶劣时，机组会调节自身的运行参数来继续运行。

此外，该机组可广泛用于大型办公楼宇、医院、学校、商场等大型民用建筑、区域能源站；工业领域工艺降温及工业厂房；数据中心；可直接更换机组对现有空调系统进行节能改造。

如果你还想了解更多格力磁悬浮冷水机组的参数信息，可以前往珠海格力电器股份有限公司的官方网站进行查询。

设计应用某大型数据中心配套建筑冰蓄冷系统设计王桂坤中通服咨询设计研究院有限公司，江苏结合东莞某大型数据中心配套建筑,介绍了电力紧张地区的冰蓄冷系统设计。

集中冷源采用永磁同步变频离心式冰蓄冷双工况机组，运行模式为分量蓄冷模式，即冷水机组作为白天基本负载供冷，不足部分由冰蓄冷进行补充。

如此不仅使电力负荷削峰填谷，而且提高了冷水机组的制冷效率，大大降低了运行费用。

同时设备投资回收期短，为夏季电力紧张地区制冷系统设计提供了一种行之有效的解决方案。

冰蓄冷；分量蓄冷；削峰填谷；投资回收期Design of Ice Storage System for Supporting Buildings of a Large Data CenterWANG Guikun(China Information Consulting & Designing Institute Co., Ltd., NanjingAbstract: Combined with the supporting building of a large data center in Dongguan, the design of ice storage system in power shortage area is introduced. The centralized cold source adopts the permanent magnet synchronous frequency conversion centrifugal ice storage double working condition unit, and the operation mode is the component离心式冰蓄冷双工况机组、制冰装置、水源热泵机组、水泵、板式换热器以及软化水处理装置等均设置在研发办公楼地下室内。

室外管网采用双管制，根据空调蓄冷运行策略，冰蓄冷空调可选择全量冰蓄冷和分量冰蓄冷两种方案。

格力中央空调之CC系列磁悬浮直流变频离心式水冷冷水机组本文由杭州格力空调专卖整理编辑格力CC系列磁悬浮直流变频离心式水冷冷水机组是制冷空调行业一个具有革命性意义的产品，它采用航空工业级磁悬浮轴承的压缩机，实现了制冷系统完全无油运行，避免了复杂的润滑油系统，大大提高了机组的可靠性。

直流变频、双级压缩、满液式换热器、高频直接驱动等多项技术的应用，极大的提高了机组的节能性。

先进可靠的工业级微机控制系统，强火的群控技术及楼宇通讯接口保证了机组优良的操作性能。

该机组可广泛用于酒店、会所、写字楼等场所的空调系统。

1）节能环保1、采用磁悬浮轴承，系统实现全无油运行，减少了润滑油对于换热的影响。

2、系统采用满液式换热器设计，冷凝器内置过冷器：3、压缩机采用直流变频电机，无齿轮箱直接驱动，双级压缩设计：4、采用环保冷媒HFC-134a：5、整机能效比COP超过国家l级，部分负荷能效比IPLV大于9.55,极限能效比达到13。

2）稳定可靠1、电机直接驱动叶轮，无齿轮箱设计，整个制冷系统仅叶轮一个运动部件，从源头上提高了机组的可靠性。

2、机组不需要复杂的润滑油系统，大大提高了机组的可靠性；3、机组采用航空级磁悬浮轴承，减少机械摩擦，轴承在机组使用年限内无需维护：4、换热器严格按压力容器相关标准设计，并按1.5倍工作压力进行试验：5、机组出厂前进行完善的性能测试和可靠性测试。

3）功能强大1、先进可靠的工业级微机控制系统，强大的群控技术模块及楼宁通讯接口；2、机组采用变频调节，导叶调节相结合，实现冷量lO%-lOo%无级调节：3、最低可在冷却水温12℃情况下使用；4、整机噪声低于70dB (A)，完全淹没于机房其它设备的噪声中：5、机组启动电流仅2A，不需要昂贵的启动柜，大大节省了用户投资。

4)操作简便1、机组采用界面友好的全中文触摸屏设计，操作简单快捷；2、系统内置强大的运行数据记录， HJ显示运行趋势、主要数据，方便设备管理。

格力磁悬浮冷水机组参数格力磁悬浮冷水机组是一种先进的制冷设备，具有多项优势和特点。

下面将从其技术参数方面进行详细介绍。

1.制冷量和功率：格力磁悬浮冷水机组可提供不同规格和型号的制冷量和功率，以适应不同的制冷需求。

例如，常见的制冷量可以达到1000-20000千瓦，功率范围为300-6000瓦。

2.制冷剂：磁悬浮冷水机组通常使用环保的制冷剂，如R134a、R407c等。

这些制冷剂具有优秀的制冷性能和环境友好性，能够实现高效制冷同时降低对大气层的臭氧破坏。

3.高效压缩机：磁悬浮冷水机组配备了高效的磁悬浮压缩机，该压缩机采用磁悬浮轴承技术，无需润滑油，能够减少能量损失并提高压缩机的效率。

磁悬浮压缩机还具有低振动、低噪音和高可靠性等优点。

4.控制系统：格力磁悬浮冷水机组采用先进的自动控制系统，能够实时监测和调节机组的运行状态。

该控制系统配备了智能化的触摸屏面板，可以对机组进行操作和设置。

通过智能化控制，可以实现机组的自动启停、负荷调节、故障诊断等功能。

5.低噪音设计：为了减少噪音对周围环境的干扰，格力磁悬浮冷水机组采用了低噪音设计。

压缩机和风机采用低振动、低噪音的设计，降低了机组的运行噪音，提供了更加舒适的制冷环境。

6.高能效：格力磁悬浮冷水机组具有高效的能源利用率。

通过优化设计和先进的制冷技术，该机组能够在不同负荷情况下提供稳定的制冷效果，并减少能源消耗。

这不仅可以减少能源成本，也对环境更加友好。

7.故障诊断和保护功能：格力磁悬浮冷水机组配备了全面的故障诊断和保护功能，可以监测机组的运行状态，并在出现故障时及时发出警报和停机保护。

这些功能可以有效地减少机组的故障率和维修成本。

8.多种安装方式：格力磁悬浮冷水机组适用于不同的安装环境和需求。

它可以选择地面式安装、屋顶式安装或机组组装在机房内等多种方式。

这样可以更好地适应不同的建筑结构和空间需求。

格力磁悬浮冷水机组凭借其先进的技术和优秀的性能，被广泛应用于商业建筑、工业制冷和舒适空调领域。
