<一>、产品概述1.产品简介在水冷冷水机市场上，效率和运行成本越来越为人们所关注，格力螺杆式水冷式冷水机组（R134a）系列采用环保冷媒R134a，高效节能，运行稳定可靠，在提高性能方面持续改进，名义工况下的制冷量范围为：180～1395KW，可广泛适用于各类办公楼宇、医院、学校、商场，也可应用于生产工艺流程的降温。
2.产品概述2.1全线节能产品◆产品均达到国家节能标准，减小能源消耗，降低用户运行费用。
◆型号规格齐全，满足不同用户需求。
2.2结构紧凑，安装维护简便◆整机结构设计紧凑，占地面积小。
◆蒸发器与冷凝器平行排列，降低机组重心，保证运输安全。
◆整机出厂前已灌注足量的制冷剂和冷冻油，无需现场灌注。
◆整机出厂前已按国标和用户指定工况进行测试，现场只需连接水管和电源即可运行。
2.3双机并联系统，综合能效比更高◆冷水机组常年运行时，90%以上时间运行在部分负荷，采用双压缩机系统共用一个制冷剂回路，在部分负荷运行时效率更高。
◆多机头机组均设置压缩机吸排气隔离阀，其中一台压缩机需要维修时，不影响其他压缩机运行。
2.4高效率回油系统◆专利设计高效油分离器、引射回油及多系统油平衡技术，在恶劣工况下亦能可靠回油。
◆专门针对满液式冷水机组系统设计，设置低油位保护控制，完全杜绝了压缩机少油损坏的可能性。
3.部件说明3.1高效换热器◆ 采用满液式蒸发器，蒸发器内设置液体分配器，制冷剂分布更均匀，大幅度地提高了机组的蒸发温度，提升了机组的换热效率。
◆ 冷凝器上部设置排气挡板，有效放置气体冲击换热管束，下部内置过冷结构，提升制冷循环效率。
◆ 采用超高效换热管，强化水侧和制冷剂测传热效率。
◆ 换热管与管板机械涨接密封，在涨接处设置三道密封凹槽，提高密封可靠性。
◆ 水在换热管内流动，方便清洗和维护。
◆ 进出水管采用卡箍接头，方面用户接管。
3.2 专利设计二次油分离器◆ 专利设计高效油分离器，油分效率高达99.97%。
安装使用说明书螺杆式水冷冷水机组珠 海 格 力 电 器 股 份 有 限 公 司为了正确使用本产品，请在使用前仔细阅读本使用说明书，并妥善保存以供今后参考。
适用机型：LSBLG190H、LSBLG260H LSBLG290H、LSBLG325H LSBLG370H、LSBLG430H LSBLG480H、LSBLG550H LSBLG650H、LSBLG780H LSBLG850H、LSBLG960H LSBLG1160H、LSBLG1260H LSBLG1360H、LSBLG1560H LSBLG1700H、LSBLG1900HLSBLG180H/Nb、LSBLG210H/Nb LSBLG240H/Nb、LSBLG300H/Nb LSBLG340H/Nb、LSBLG380H/Nb LSBLG450H/Nb、LSBLG500H/Nb LSBLG580H/Nb、LSBLG640H/Nb LSBLG680H/Nb、LSBLG760H/Nb LSBLG880H/Nb、LSBLG1000H/Nb LSBLG1160H/Nb、LSBLG1280H/Nb LSBLG1400H/Nb、LSBLG1500H/Nb为了让用户能正确使用螺杆式水冷冷水机组，达到预期的运行效果，请仔细阅读本使用说明书。
读本说明书前特作以下说明：(1).本使用说明书适用于格力螺杆式水冷冷水机组，包括机组安装、使用、操作和维护。
有关微机控制使用说明详见格力《螺杆机按键显示器通用操作说明书》或《螺杆机触摸屏通用操作说明书》。
(2).机组安装使用前务必熟读本说明书，若有问题或不明之处，请与我公司商用空调经营部联系。
(3).为了保证您能安全使用本系列机组，请遵照《安全警示》的要求，务必按照这些要求执行。
(4).运行中务必做好运行记录，以备随时了解机组的使用状况及事后故障原因分析。
(5).请将本说明书务必保存在直接担任运行操作者和维护者手中。
(6).万一发生故障不能运行，请按下述要领尽快与我公司商用空调经营部联系。
LH系列螺杆式水冷冷水机组一、产品概述1、产品特点：在水冷冷水机市场上，效率和运行成本越来越为人们所关注，格力螺杆式水冷冷水机组高效节能，运行稳定可靠，在名义工况下的制冷量范围为：290～1700KW，可广泛适用于各类办公楼宇、医院、学校、商场，也可应用于生产工艺流程的降温。
1.1高效节能◆采用满液式蒸发方式A、蒸发器中的制冷剂分布更均匀，温度场优化换热效率更高。
B、满液式蒸发器，大幅度地提高了机组的蒸发温度，提升了机组的换热效率。
C、通过与高性能高可靠性的专用螺杆压缩机的搭配，大大提升了机组的制冷量和能效比。
◆新型节流A、自动计算最佳能效比值，并快速调节实际值，按需输出进一步优化控制逻辑。
B、电子膨胀阀更精确地调节制冷流量及蒸发器液位的变化。
C、机组的部分负荷效率始终保持最高，运行范围更宽。
满液式蒸发方式效果图◆多机并联、部分负荷效率更高A、由于大部分运行时间处于非设计工况，在选择冷水机组时应注意：它不但要满足满负荷的设计要求，并且在较低负荷时，以及冷却塔水温较低时也能高效运行，相同满负荷能效比的冷水机组，在部分负荷运行费用有时会相差10%以上。
B、部分负荷综合值（IPLV）真实有效反映部分负荷的性能指标。
C、格力满液式多机并联技术，可设置双机并联运行，也可设置单机独立运行，部分负荷运行时效率更高，IPLV值可高达7.5。
◆容量调节与机组负荷匹配部分负荷效果图A、可根据用户需求进行有级或无级容量调节。
B、压缩机在最小负荷位置启动，可对制冷量进行无级调节。
C、无级滑阀调节强制输气，与实际负荷完全匹配。
1.2高可靠性◆严格实验流程A、螺杆机组在线检测时，通过具有业内最先进的在线检测系统（合肥机械研究所研制的，具有条形码管理系统以及采用电脑全自动检测及判定的超大型在线检测系统）。
B、严格按照国标GB/T10870、GB/T18430等的要求执行。
◆可靠的回油系统测试图A、专门针对满液式冷水机组系统，设置低油位保护控制，完全杜绝了压缩机少油损坏的可能性。

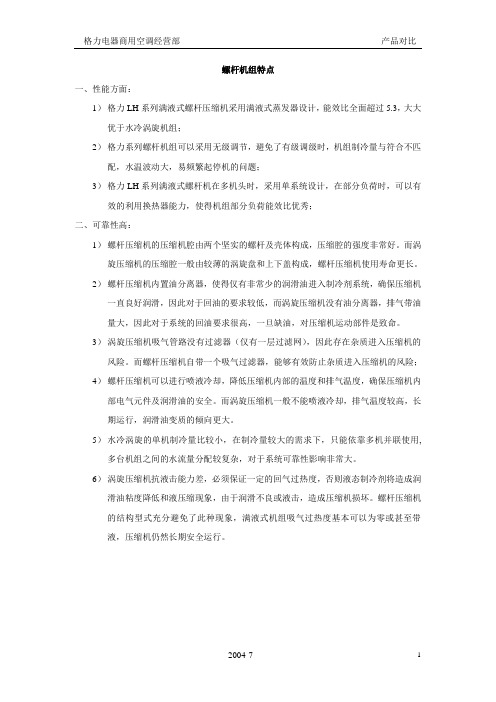

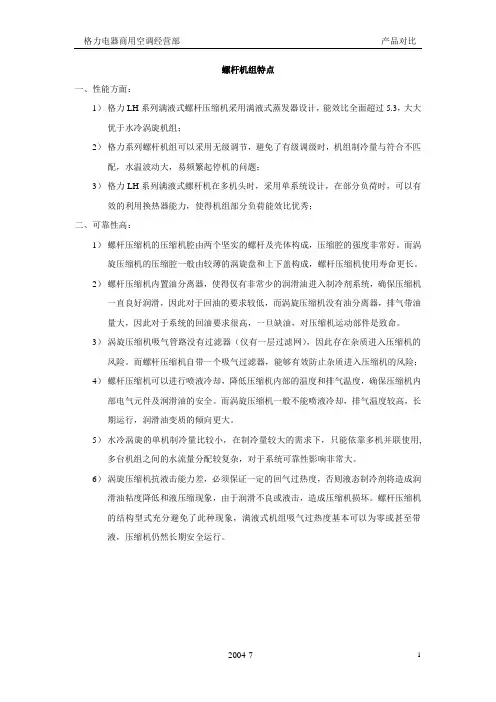

螺杆机组特点一、性能方面：1）格力LH系列满液式螺杆压缩机采用满液式蒸发器设计，能效比全面超过5.3，大大优于水冷涡旋机组；2）格力系列螺杆机组可以采用无级调节，避免了有级调级时，机组制冷量与符合不匹配，水温波动大，易频繁起停机的问题；3）格力LH系列满液式螺杆机在多机头时，采用单系统设计，在部分负荷时，可以有效的利用换热器能力，使得机组部分负荷能效比优秀；二、可靠性高：1）螺杆压缩机的压缩机腔由两个坚实的螺杆及壳体构成，压缩腔的强度非常好。
而涡旋压缩机的压缩腔一般由较薄的涡旋盘和上下盖构成，螺杆压缩机使用寿命更长。
2）螺杆压缩机内置油分离器，使得仅有非常少的润滑油进入制冷剂系统，确保压缩机一直良好润滑，因此对于回油的要求较低，而涡旋压缩机没有油分离器，排气带油量大，因此对于系统的回油要求很高，一旦缺油，对压缩机运动部件是致命。
3）涡旋压缩机吸气管路没有过滤器（仅有一层过滤网），因此存在杂质进入压缩机的风险。
而螺杆压缩机自带一个吸气过滤器，能够有效防止杂质进入压缩机的风险；4）螺杆压缩机可以进行喷液冷却，降低压缩机内部的温度和排气温度，确保压缩机内部电气元件及润滑油的安全。
而涡旋压缩机一般不能喷液冷却，排气温度较高，长期运行，润滑油变质的倾向更大。
5）水冷涡旋的单机制冷量比较小，在制冷量较大的需求下，只能依靠多机并联使用,多台机组之间的水流量分配较复杂，对于系统可靠性影响非常大。
6）涡旋压缩机抗液击能力差，必须保证一定的回气过热度，否则液态制冷剂将造成润滑油粘度降低和液压缩现象，由于润滑不良或液击，造成压缩机损坏。
螺杆压缩机的结构型式充分避免了此种现象，满液式机组吸气过热度基本可以为零或甚至带液，压缩机仍然长期安全运行。
数码多联产品对比一、美的MDV数码多联空调机组（MDV）的性能特点1、模块化设计，最多可做到860（32匹）一拖302、单元模块从双风轮设计升级为单风轮设计，换热器采用先进的V型对称3、采用全新三维涡轮风机设计，高风量，低噪音，同时整个室外机风道作优化设计，风量分布均匀，换热效果明显改善4、换热器采用先进的梯形内螺纹铜管、亲水铝箔设计5、原十匹数码多联能效比达到2.8，最新推出的多机并联机组能效比高达3.26、运行范围为-15。
一、产品概述1．产品特点格力满液式水源热泵螺杆机组是一种利用地下水作为冷热源来制取冷水和热水的机组；由于地下水温度相对稳定，冬暖夏凉，在冬季，机组将地下水中的热量提取出来，制取热水，供建筑物空调采暖及其他用途；在夏季，机组将室内的热量提取出来，释放到地下水中，达到夏季空调制冷的目的。
格力满液式水源热泵螺杆机组允许利用的冷热源不限于地下水，也可以使用温度合适的地表水、土壤、生活废水、工业废水及各种余热排水。
地下水式水源热泵系统示意图 地下环路式（也称地埋管或土壤源式）水源热泵系统示意图1.1 环保 ◆ 一机多用机组既能制取冷热水，供办公楼宇、医院、商场等舒适性空调场所制冷采暖用，也可单独作为热水机组使用，提供最高55℃的热水，满足建筑物生活用热水的需要。
◆ 无污染机组供热时不需要锅炉，避免了锅炉燃烧过程中产生的排烟污染；机组制冷时不需要冷却塔，避免了冷却塔的噪音污染以及霉菌滋生。
◆ 小流量设计采用大温差小流量设计，节约地下水用量，同时节省水泵能耗； 1.2 高效节能◆ 采用满液式蒸发方式获取中国首批冷水机组节能认证证A、蒸发器中的制冷剂分布更均匀，温度场优化换热效率更高。
B、满液式蒸发器，大幅度地提高了机组的蒸发温度，提升了机组的换热效率。
C、通过与高性能高可靠性的专用螺杆压缩机的搭配，大大提升了机组的制冷量和能效比。
◆新型节流A、自动计算最佳能效比值，并快速调节实际值，按需输出进一步优化控制逻辑。
满液式蒸发效果图B、电子膨胀阀更精确地调节制冷流量及蒸发器液位的变化。
C、机组的部分负荷效率始终保持最高，运行范围更宽。
◆多机并联、部分负荷效率更高格力满液式多机并联技术，可设置双机并联运行，也可设置单机独立运行，部分负荷运行时效率更高。
◆容量调节与机组负荷匹配A、压缩机在最小负荷位置启动，可对制冷量进行无级调节。
B、无级滑阀调节强制输气，与实际负荷完全匹配。
1.3 高可靠性◆严格实验流程具有业内最先进的在线检测系统，每台机组出厂前都经过严格的全性能测试。
湖南地区部份螺杆机使用情况（截止到2007年12月30日）地区工程名称使用机型数量发货日期长沙XX际5A写字楼LSBLG960HG 2 2007.08 长沙XX招待所LSBLG325/B 1 2006.04 株洲XX休闲中心LSBLG270 1 2005.04 株洲XX足浴LSBLG325 1 2004.09 娄底XX建材超市LSBLG850HG 1 2007.10 浏阳XX有限公司LSBLG525/B 2 2006.06 衡阳XX酒楼LSBLG270/B 1 2005.06 衡阳XX饭店LSBLG370/B 1 2006.07 衡阳XX潮流特区LSBLG420/B 1 2007.01 岳阳XX宾馆LSBLG325/B 2 2006.04 岳阳XX宾馆LSBLG120/B 1 2006.06 益阳XX 大酒店LSBLG340/T 1 2002.07 益阳XX 宾馆LSBDG160 1 2004.06 益阳XX 宾馆LSBLG160 1 2005.05 益阳XX王朝LSBLG420/B 1 2006.09 沅江XX研究所LSBLG160 1 2005.05 沅江XX宾馆LSBLG160/B 1 2006.05 沅江XX娱乐城LSBLG650/B 1 2006.05 常德XX宾馆LSBLG190/B 1 2006.06 张家界XX大楼LSBLG840/B 1 2006.01 吉首XX娱乐城LSBLG270/B 1 2006.04 吉首XX娱乐城LSBLG325/B 1 2006.05 吉首XX国际大酒店LSBLG650/B 1 2006.07 吉首XX洗脚城LSBLG160/B 1 2006.08 怀化XX宾馆LSBLG650/B 1 2006.05 怀化XX娱乐城LSBLG300/B 1 2006.065、产品样本、说明书等技术资料及获奖产品的证明部件名称规格型号制造厂名和国别压缩机（含电机）上海/北京冷凝器卧式壳管式冷凝器珠海蒸发器满液式蒸发器珠海油分离器卧式油分离珠海电子膨胀阀墨西哥干燥过滤器墨西哥电磁阀墨西哥微机控制系统格力触摸屏台湾格力满液式水冷螺杆式冷水机组产品产品介绍和说明1、螺杆机组技术特点1）机组总体结构格力ＬＨ系列式水冷满液式机组主要由螺杆压缩机、蒸发器、冷凝器、节流装置、控制柜、润滑系统、油分系统组成；螺杆机冷水机组性能参数表项目单位性能值主机型号台LSBLG1560HG基本参数制冷量KW 1552输入功率KW 277额定工况满负荷能效比KW/KW 5.6运输重量kg 8300运行重量kg 9130外形尺寸（L×W×H）mm 3900×1800×2130 安装减震方式噪音dB(A) 80电压/频率V/Hz 380V/3N~50Hz启动电流 A 11083）满液式螺杆机组特点１、新型专利的节流方式（专利申请号：200520055920.x）由于大部份运行时间处于部分负荷工况，因此冷水机组不但要满足满负荷的设计要求，并且在较低负荷时，以及冷却水温度较低时更需要高效运行。
传统节流方式：❑电子膨胀阀❑孔板❑线性浮阀❑热力膨胀阀格力螺杆冷水机组采用孔板＋电子膨胀阀的新型节流方式（专利申请号：200520055920.x），具有极高的可靠性（杜绝了机械卡死），调节的线性度更好，拓展了调节范围，在低负荷调节仍然非常可靠、准确。
2、高效的油分离器（专利申请号：200520055919.7）❑机械和吸附分离相结合的二级分离方式❑分离效率最高可达99.5％❑油分离器压力损失非常小，降低了机组回油的能耗，提升机组的能效3、液体引射回油系统（专利申请号：200520055918.2）高压液体作为引射的动力源，并配置独特设计的引射器❑引射系统的引射比大❑引射系统的结构尺寸小❑引射系统工作稳定❑部分负荷可保持稳定可靠的工作针对冷媒介质，采用大量的流场模拟、分析以及试验，引射器技术已经十分完善，可确保机组回油的可靠性。
格力螺杆式水冷冷水机组概况A 、 型号表示方法压缩机类型:DG表示三转子螺杆式,LG表示双螺杆式LS B 产品系列号:H表示满液式系列机组能效系列号:G表示高能效,普通系列不表示名义制冷量:数字kW压缩机型式:B表示半封闭式压缩机冷水机组代号H型号示例：LSBLG1260HG 表示名义制冷量为1238KW 高能效的满液式半封闭螺杆水冷冷水机组。
B 、产品特点 高效节能性能系数居行业首位，部分机型获取中国首批冷水机组节能认证证书◆采用满液式蒸发方式蒸发器中的制冷剂分布更均匀，温度场优化换热效率更高；开发了满液式蒸发器，大幅度地提高了机组的蒸发温度，提升了机组的换热效率；通过与高性能高可靠性的专用螺杆压缩机的搭配。
大大提升了机组的制冷量和能效比。
◆新型节流方式保证机组运行高效率自动计算最佳能效比值，并快速调节实际值，进一步优化控制逻辑；电子膨胀阀更精确地调节制冷流量及蒸发器液位的变化；机组的部分负荷效率始终保持最高，运行范围更宽。
◆多机并联、部份负荷效率更高由于大部份运行时间处于非设计工况，在选择冷水机组时应注意：它不但要满足满负荷的设计要求，并且在较低负荷时，以及冷却塔水温较低时也能高效运行，相同满负荷能效比的冷水机组，在部份负荷运行费用有时会相差10％以上；部份负荷综合值（IPLV）真实有效反映部份负荷的性能指标；格力满液式多机并联技术，即可双机并联运行，也可单机独立运行，部份负荷运行时效率更高，IPLV值可高达7.5。
02040608010013 C 15 C 20 C 22 C 25 C 29 C 32 C2018161412108642COP负荷(%)冷却水进水温度◆容量调节与机组负荷匹配可根据用户需求进行有级或无级容量调节; 压缩机在最小负荷位置启动，可在20％～100％负荷内进行无级调节，无级滑阀调节强制输气，与实际负荷完全匹配；高可靠性◆严格实验流程螺杆机组在线检测时，通过具有业内最先进的在线检测系统（XX究所研制的，具有有条形码管理系统以及采用电脑全自动检测及判定的超大型在线检测系统），并严格按照国标GB/T10870、GB/T18430等的要求执行；并专门针对满液式系统，增加了机组油路循环测试、极限工况测试等数十项测试内容；以确保出厂的每台机组都有高的可靠性。
◆可靠的回油系统专门针对满液式冷水机组系统，设置低油位保护控制，完全杜绝了压缩机少油的可能性；机械分离和吸附分离相结合的一次及二次油分，保证了油的高效分离；保证换热管无油膜热阻，提高了换热效率；高效精确的高压液体引射回油的技术，在部份负荷和满负荷时都能保证压缩机的可靠回油；彩色图象显示控制中心◆彩色显示中心大屏幕的全中文液晶显示（具有模式、时间、温度、状态、调试参数、故障信息等显示、设置、查询功能）；机组电源、运行、故障显示；冷冻水、冷却水进、出水温度显示；机组运行负荷显示；压缩机、蒸发器、冷凝器运行状态显示界面;◆彩色控制中心低卸载启动功能、压缩机无级容量调节功能、机组强制启停功能；最短运转时间限制功能、定时开关机功能、压缩机油加热器控制；彩色显示界面记忆功能、自动控制冷冻水泵、冷却水泵、冷却塔风机运行功能；远程控制与集中控制中心◆远程控制中心图形动态方式显示运行数据，界面友好、直观；远程对机组的运行数据进行存储、打印和在线处理；多机远程控制，可同时控制10台螺杆式冷水机组主机；可通过INTERNET网将螺杆机主机嵌入楼宇智能大厦BAS系统；可接入楼宇自动化管理系统；◆集中控制中心集中控制系统可对冷水机组、冷水机组电动碟阀、冷却水泵、冷冻水泵、冷却塔电动蝶阀、冷冻水主管供/回水温度，冷却水主管供/回水温度、累积冷水机组、冷冻/冷却泵、冷却塔运行时间、平衡设备的运行时间、膨胀水箱液位、压差旁通阀等进行智能控制，根据末端设备负荷的变化自动控制水泵、冷却塔及冷水机组的启停和运行台数，并尽可能让整个机房系统运行在高效节能状态，实现无人机房；集中控制系统能全面监控机房设备的运行状态，具有自诊断和现场诊断功能，能显示系统的相关运行状况及告警信息；冷冻站群控中央监控操作系统：具有良好的中文图形人机操作界面，能提供各项警报和文字图象显示；系统能自动启动和停机，在设备有损坏时自动启动备用设备，自动采取保护措施，保证整个系统的安全运行；群控系统能即时读取冷水机组的运行负荷、温度等参数；系统能够通过编程实现特定的操作程序，可设置不同权限级别的操作密码，具有自动存储档案数据及设备记录的功能；智能化控制系统接口，可与国际名牌厂家BAS智能化系统通讯（具RS485接口），并可配合楼宇自控系统调试，保证数据的高速传送，网络的运行速度不低于50Kbps。
C、微电脑控制系统控制功能：低卸载启动功能压缩机容量调节功能机组自动启停﹑卸载功能机组强制启停﹑卸载功能最短运转时间限制功能定时开关机功能记忆功能压缩机油加热器控制液管电磁阀控制自动控制冷冻水泵、冷却水泵、冷却塔风机运行远程监控功能保护功能：高低压保护过载保护逆（缺）相保护排气高温保护冷冻水﹑冷却水水流开关蒸发器防冻保护冷凝器防过热保护低流量保护频繁启停保护显示功能：菜单显示（具有模式﹑时间﹑温度﹑状态﹑调试参数﹑故障信息等显示﹑设置﹑查询功能）机组电源指示机组运行指示机组故障指示冷冻水进水温度冷冻水出水温度冷却水进水温度冷却水出水温度D、机组性能参数说明：1．制冷量以GB/T18430.1-2001标准为依据，机组制冷量是在名义工况下测定的。
2．主机提供冷冻水泵﹑冷却水泵﹑冷却塔的控制输出接口，其交流接触器由用户自备。
3．冷冻水﹑冷却水出入口连接法兰盘由厂家提供。
4．冷冻水﹑冷却水水流开关由厂家提供。
5．噪声测量点在距离机组正面1米，离地1.5米高处。
6．具体的机组参数以产品铭牌为主。
7．如有特殊要求，请另行联系。
冷冻水冷却水进水温度(℃) 出水温度(℃) 进水温度(℃) 出水温度(度)12 7 30 35冷冻水冷却水出水温度(℃) 进出水温差(℃) 出水温度(℃) 进出水温差(度) 5~15 2.5~8 22~37 3.5~8E、产品安装、调试、验收标准1. 安装位置：格力螺杆式水冷冷水机组应使用独立的空调机房，避免雨淋和曝晒。
保证机组的运行空间。
机房应具有良好通风。
机房地面应预留排水地沟。
2.机组及管路安装正确连接管路及电源线路。
机组安装应采用橡胶减振垫或弹簧减振器﹑橡胶软接头等，以满足噪音及振动要求。
3.其它：机组吊装必须使用指定的吊装孔吊运，吊装时应注意保护机组，严禁碰伤管路。
机组调试应由我公司专业人员或用户中具有一定空调知识人员在我公司专业人员指导下进行。
为保证机组长期正常运行，日常的操作、维护也必须由具有一定空调知识的人员进行。
