格力变频离心机组简介
- 格式:ppt
- 大小:525.00 KB
- 文档页数:23

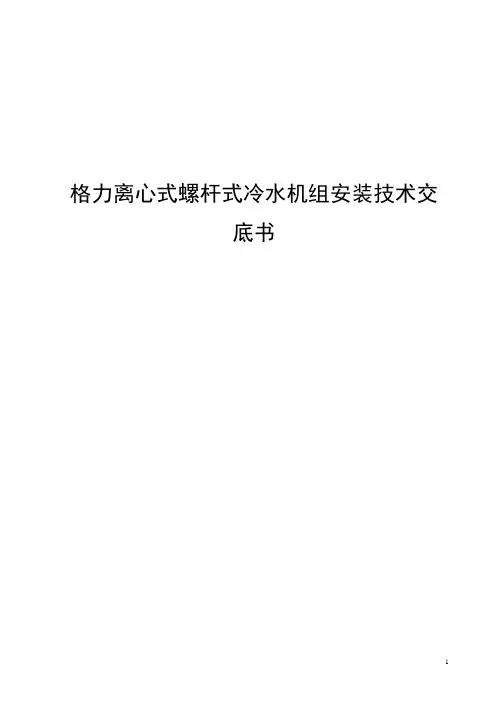

格力离心式螺杆式冷水机组安装技术交底书目录格力离心式螺杆式冷水机组安装技术交底书 (1)1总则 (4)2空调主机及相关设备的安装 (4)2.1主机的安装 (4)2.1.1设备的开箱检验 (4)2.1.2安装环境确认及检查 (4)2.1.3设备基础的施工 (4)2.1.4设备基础的检查 (5)2.1.5设备的吊装 (5)2.1.6设备的搬运就位 (6)2.1.7设备的进、出管路配置要求 (6)2.1.8水泵检查 (7)2.1.9冷却塔的选用原则 (7)3水系统试压与清洗 (7)3.1管道系统的试压注意事项 (7)3.2管道系统的冲洗 (8)3.2.1主机的保护 (8)3.2.2末端机组的保护 (8)4电气工程 (8)4.1一般规定 (8)4.2电源电压 (8)4.3电气配线 (8)4.4电缆、电线穿线管的要求 (8)4.5电气设备安装 (9)5机组现场保护 (9)6调试运行 (9)6.1调试前的准备 (9)6.1.1熟悉图纸及有关资料 (9)6.1.2组织检查 (9)6.1.3调试工具和器具的准备 (10)6.2系统检查及试运转 (10)6.2.1基本条件 (10)6.2.2管道系统的检查 (10)6.2.3水泵的检查及试运转 (11)6.2.4冷却塔的检查及试运转 (11)6.2.5主机的试运转 (12)7附件 (12)7.1附件一.机组外形尺寸及安装尺寸 (12)7.2附件二.机组外部接线图机组配电参数表 (12)7.3附件三.机组调试运行记录表 (13)1 总则为加强格力离心式冷水机组(以下简称离心机)、螺杆式冷水机组(以下简称螺杆机)工程施工安装技术的管理,规范施工工艺,强化施工安装过程控制,确保工程质量,特依据国家现行相关安装规范制定本技术资料。
本技术资料适用于格力离心式、螺杆式机组工程的施工安装。
格力离心式、螺杆式机组工程的施工安装中采用的工程技术文件、承包合同文件对工程质量的要求不应低于本技术资料的规定。
磁悬浮离心冷水机组、螺杆式水冷冷水机组、离心式水冷冷机组及多联机组方案比较文件目录一、总侧...............................................................................................................错误!未定义书签。
二、氟系统与水系统的比较 (2)三、磁悬浮冷水机组、离心式冷水机组及螺杆式冷水机组之间比较 (6)四、磁悬浮离心机组、螺杆式水冷冷水机组、离心式水冷冷机组及多联机组的年运行费用的对比 (11)3.1、工程概况(仅供参考) (11)3.1、经济分析......................................................................................................错误!未定义书签。
3.3、维护保养对比..............................................................................................错误!未定义书签。
3.3、初投资费用分析 (15)一、总侧目前市场上中央空调系统主体上分为两类,一类为氟系统,即市场上的多联系,品牌有:大金、东芝、美的、格力、海尔等。
另一类为水机,即市场上所说的冷水机组,品牌有麦克维尔、约克、特灵、捷丰、顿汉布什,清华同方等图1:水系统示意图图2:氟系统示意图通过以上分析比较,我们可看出,无论在初投资,还是以后的运行成本,以及考虑到房间的使用者舒适度来说,采用冷水机组比较好。
模块化螺杆式冷水机组整体式模块化冷水机组单个螺杆式压缩机的制冷较离心机要小,一般从30RT--500RT所以现在大制冷的螺杆式制冷机都采用多机头方式,由微电脑统一控制、调节,并且每台压缩机都有一个单独制冷系统。

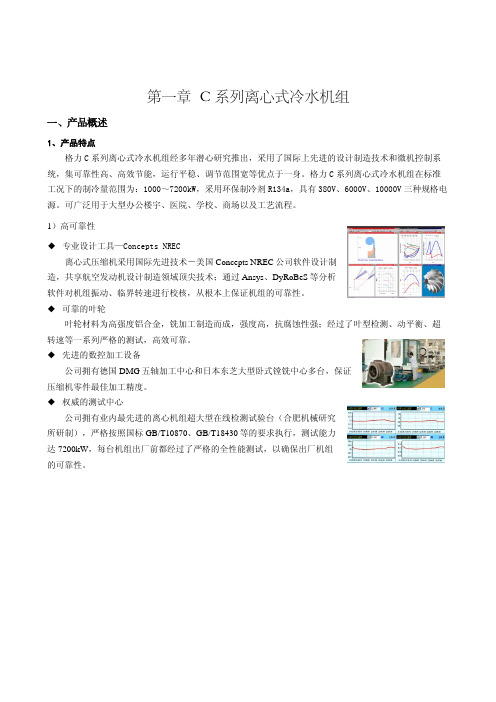

第六部分 离心机系列第一章 C系列离心式冷水机组一、产品概述1、产品特点格力C系列离心式冷水机组经多年潜心研究推出,采用了国际上先进的设计制造技术和微机控制系统,集可靠性高、高效节能,运行平稳、调节范围宽等优点于一身。
格力C系列离心式冷水机组在标准工况下的制冷量范围为:1000~7200kW,采用环保制冷剂R134a,具有380V、6000V、10000V三种规格电源。
可广泛用于大型办公楼宇、医院、学校、商场以及工艺流程。
1)高可靠性◆专业设计工具—Concepts NREC离心式压缩机采用国际先进技术-美国Concepts NREC公司软件设计制造,共享航空发动机设计制造领域顶尖技术;通过Ansys、DyRoBeS等分析软件对机组振动、临界转速进行校核,从根本上保证机组的可靠性。
◆可靠的叶轮叶轮材料为高强度铝合金,铣加工制造而成,强度高,抗腐蚀性强;经过了叶型检测、动平衡、超转速等一系列严格的测试,高效可靠。
◆先进的数控加工设备公司拥有德国DMG五轴加工中心和日本东芝大型卧式镗铣中心多台,保证压缩机零件最佳加工精度。
◆权威的测试中心公司拥有业内最先进的离心机组超大型在线检测试验台(合肥机械研究所研制),严格按照国标GB/T10870、GB/T18430等的要求执行,测试能力达7200kW,每台机组出厂前都经过了严格的全性能测试,以确保出厂机组的可靠性。
2)高效节能 ◆ 高效三元叶轮三元流动原理设计的新型高效叶轮由后弯型长短叶片组成,保证了机组满负荷、部分负荷时的效率;可调扩压器结构调节气流通道面积,极大改善了机组部分负荷性能。
◆ 超高效换热管与新型换热器专为离心机组设计的新型换热器使制冷剂分布更均匀,温度场更合理,提高了换热效率;同时,换热器采用的超高效换热管进一步降低了传热热阻,大大提升了机组的制冷量和能效比。
◆ 自动无级调节采用进口导叶对冷量进行连续调节,实现水温的精确控制;压缩机在最小负荷位置启动,可在10~100%负荷内进行无级调节,与实际负荷完全匹配。

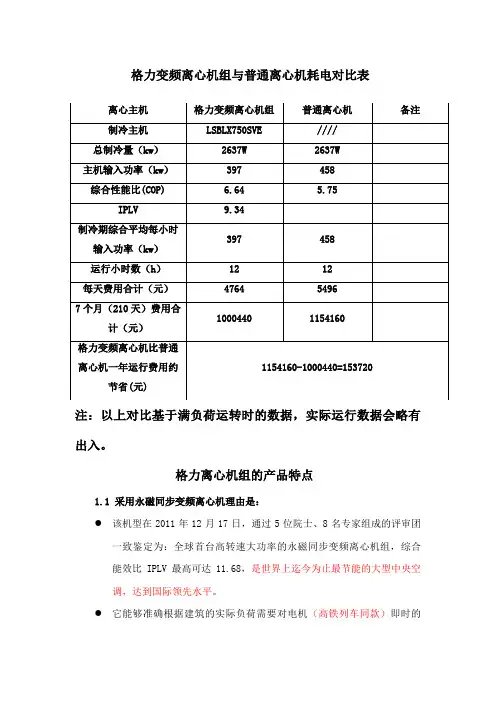

格力变频离心机组与普通离心机耗电对比表
注:以上对比基于满负荷运转时的数据,实际运行数据会略有出入。
格力离心机组的产品特点

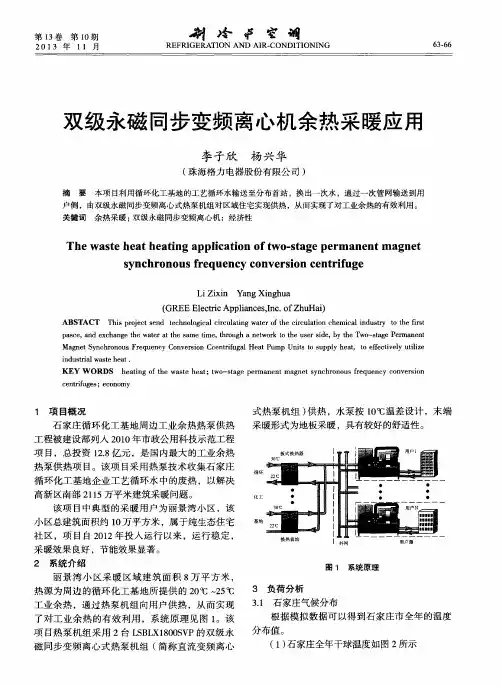

1.1 采用永磁同步变频离心机理由是:
●该机型在2011年12月17日,通过5位院士、8名专家组成的评审团
一致鉴定为:全球首台高转速大功率的永磁同步变频离心机组,综合
能效比IPLV最高可达11.68,是世界上迄今为止最节能的大型中央空
调,达到国际领先水平。
●它能够准确根据建筑的实际负荷需要对电机(高铁列车同款)即时的
运行功率进行精确调节,有效解决了传统定频机组不能进行精确调节而产生的大量能耗浪费的问题。
通过电机直驱叶轮压缩的结构,减少了机械增速传动部件,大大减少机械损耗,提高机组的运行效率和可靠性。
该机组还使用了先进的双极压缩补气增焓技术,最大限度提高了机组的运行效率,因此节能40%以上。
例如梦之岛民族宫店进行格力永磁同步变频离心机的节能改造后,节能效果明显,业主自测电表显示节能达47%左右,年节省电费接近百万元。
因此,桂林、玉林等地的梦之岛商场已经后续进行了改造,其中桂林店也已调试完成准备投入使用。
陆续在梧州国龙大酒店和南宁的华成都市商业广场及博白宝中宝大酒店中均采用该系列产品。
CVGF两级压缩离心式冷水机组Model CVGFWater-Cooled Hermetic Centrifugal Chillers 1406~3516kW型号说明降膜式蒸发器·制冷剂充注量少,减少使用费用·高效换热结构,省电看得见机载启动柜·方便用户安装· 节省用户操作空间冷凝器· 高效换热管,降低耗电量· 独有管卡技术,有效保护换热管压缩机· 专利叶轮,效率高· 两级压缩,冷量调节范围广半封闭电机· 液态制冷剂冷却,绕组温度低· 运转环境清洁,可靠性高冷凝器型号冷凝器换热管类型蒸发器型号蒸发器换热管类型孔板型号叶轮电机功率压缩机型号机组型号CVGF 400 - 266 - 960 - 19 - I 500C - T 500CCVGF离心式冷水机组型号说明AdaptiView 控制柜·自适应控制,机组运行更稳定·前馈功能,能量调节更灵敏·支持一次泵变频,系统更节能产品简介面对市场需求的不断多样化,为满足不同客户的要求,特灵公司推出了CVGF 离心式冷水机组,机组采用R134a作为制冷剂。
机组特点●高效节电,为您节省运行费用的冷水机组,ARI工况效率高达0.55kW/ton ◆机组采用两级压缩,单级经济器结构,无论在理论上还是在实际应用过程中都提高了机组的效率。
◆机组采用特灵公司发明的专利:独有的降膜式蒸发器,制冷剂充注量少,换热效率高,有力的提高了机组的效率。
◆压缩机采用特灵公司发明的专利:压缩机油槽除雾器,有效的降低了齿轮箱摩擦损失,有力的提高了机组的效率。
◆采用先进的流体动力学原理进行压缩机叶轮与导流叶片的优化设计,有力的提高了机组的效率。
◆采用先进的基本负荷功能,可使效率高的机组优先使用,以节省用户的运行费用。
●可靠性高,让您放心的冷水机组◆高强度的铝合金叶轮在设计转速的125%条件下进行测试,装配后经动平衡试验使振动小于5mm/s,保障了机组的可靠性。

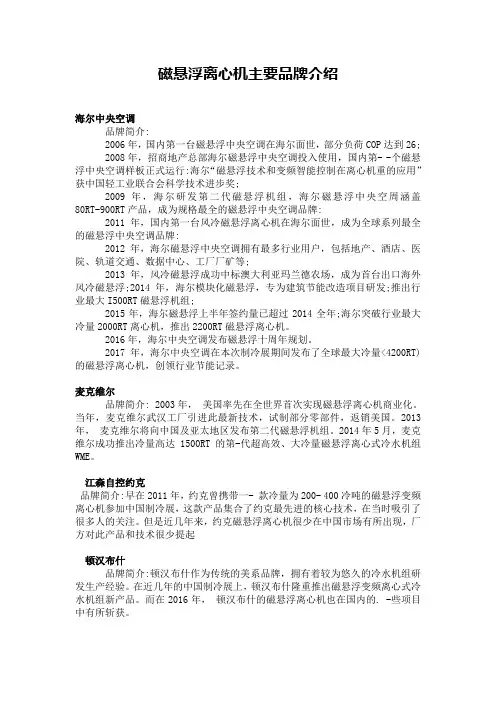

磁悬浮离心机主要品牌介绍海尔中央空调品牌简介:2006年,国内第一台磁悬浮中央空调在海尔面世,部分负荷COP达到26; 2008年,招商地产总部海尔磁悬浮中央空调投入使用,国内第- -个磁悬浮中央空调样板正式运行:海尔“磁悬浮技术和变频智能控制在离心机重的应用”获中国轻工业联合会科学技术进步奖;2009年,海尔研发第二代磁悬浮机组,海尔磁悬浮中央空周涵盖80RT-900RT产品,成为规格最全的磁悬浮中央空调品牌:2011年,国内第一台风冷磁悬浮离心机在海尔面世,成为全球系列最全的磁悬浮中央空调品牌:2012年,海尔磁悬浮中央空调拥有最多行业用户,包括地产、酒店、医院、轨道交通、数据中心、工厂厂矿等;2013年,风冷磁悬浮成功中标澳大利亚玛兰德农场,成为首台出口海外风冷磁悬浮;2014年,海尔模块化磁悬浮,专为建筑节能改造项目研发;推出行业最大I500RT磁悬浮机组;2015年,海尔磁悬浮上半年签约量已超过2014全年;海尔突破行业最大冷量2000RT离心机,推出2200RT磁悬浮离心机。
2016年,海尔中央空调发布磁悬浮十周年规划。
2017年,海尔中央空调在本次制冷展期间发布了全球最大冷量<4200RT)的磁悬浮离心机,创领行业节能记录。
麦克维尔品牌简介: 2003年,美国率先在全世界首次实现磁悬浮离心机商业化。
当年,麦克维尔武汉工厂引进此最新技术,试制部分零部件,返销美国。
2013年,麦克维尔将向中国及亚太地区发布第二代磁悬浮机组。
2014年5月,麦克维尔成功推出冷量高达1500RT的第-代超高效、大冷量磁悬浮离心式冷水机组WME。
江森自控约克品牌简介:早在2011年,约克曾携带一- 款冷量为200- 400冷吨的磁悬浮变频离心机参加中国制冷展,这款产品集合了约克最先进的核心技术,在当时吸引了很多人的关注。
但是近几年来,约克磁悬浮离心机很少在中国市场有所出现,厂方对此产品和技术很少提起顿汉布什品牌简介:顿汉布什作为传统的美系品牌,拥有着较为悠久的冷水机组研发生产经验。

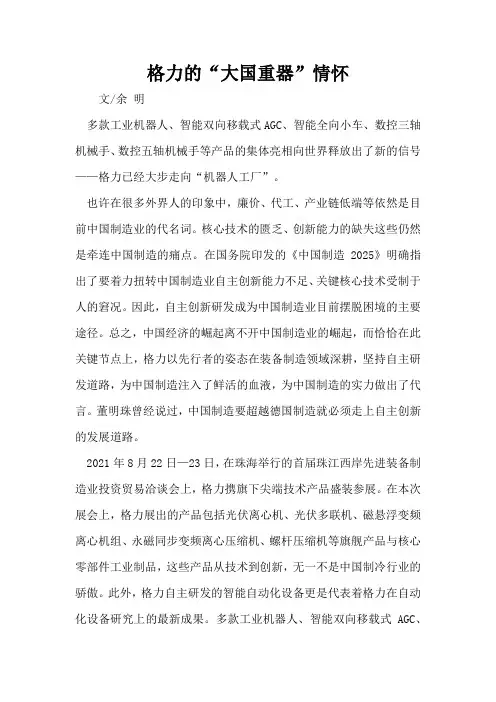

格力的“大国重器”情怀文/余明多款工业机器人、智能双向移载式AGC、智能全向小车、数控三轴机械手、数控五轴机械手等产品的集体亮相向世界释放出了新的信号——格力已经大步走向“机器人工厂”。
也许在很多外界人的印象中,廉价、代工、产业链低端等依然是目前中国制造业的代名词。
核心技术的匮乏、创新能力的缺失这些仍然是牵连中国制造的痛点。
在国务院印发的《中国制造2025》明确指出了要着力扭转中国制造业自主创新能力不足、关键核心技术受制于人的窘况。
因此,自主创新研发成为中国制造业目前摆脱困境的主要途径。
总之,中国经济的崛起离不开中国制造业的崛起,而恰恰在此关键节点上,格力以先行者的姿态在装备制造领域深耕,坚持自主研发道路,为中国制造注入了鲜活的血液,为中国制造的实力做出了代言。
董明珠曾经说过,中国制造要超越德国制造就必须走上自主创新的发展道路。
2021年8月22日—23日,在珠海举行的首届珠江西岸先进装备制造业投资贸易洽谈会上,格力携旗下尖端技术产品盛装参展。
在本次展会上,格力展出的产品包括光伏离心机、光伏多联机、磁悬浮变频离心机组、永磁同步变频离心压缩机、螺杆压缩机等旗舰产品与核心零部件工业制品,这些产品从技术到创新,无一不是中国制冷行业的骄傲。
此外,格力自主研发的智能自动化设备更是代表着格力在自动化设备研究上的最新成果。
多款工业机器人、智能双向移载式AGC、智能全向小车、数控三轴机械手、数控五轴机械手等产品的集体亮相向世界释放出了新的信号——格力已经大步走向“机器人工厂”。
作为国内制冷空调行业龙头企业,格力不仅向空调行业输出了一款具有颠覆性意义的产品,包括大型光伏直驱变频离心机以及光伏直驱变频多联机,这在很大程度上帮助太阳能光伏行业解决了能源变革的关键问题。
格力在全球率先研发出来的光伏直驱变频中央空调系统,用光伏直流电直接驱动变频空调,将光伏发电技术与自主创新技术相结合,开创了光伏发电系统的新应用模式。
这不但拓宽了光伏的应用领域,而且进一步引领了整个家电行业的能源变革,有效地促进了光伏产业和空调产业的双向发展。
