PKPM建模与常见问题分析

2010年6月第二周结构技术问题汇总1、SATWE弹性挠度计算中是否考虑了中梁刚度放大系数？答：未考虑。

施工图中长期挠度可以选择是否考虑，但对混凝土梁挠度结果影响不大。

2、平面不规则结构，SATWE计算到第二步停止答：主要是选用VSS求解器导致的，该求解器不能取过多振型。

可使用模拟一+LDLT计算。

模拟三程序强制使用VSS求解，也不能使用模拟三。

3、异形柱截面尺寸位置保持不变，使用不同的布置方式（改变角度等），异形柱配筋计算结果差别大答：SATWE对PMCAD的建模数据进行重新整理，对异形柱，SATWE以腹板形心作为计算定位点。

对PMCAD中对称布置的异形柱，要保证两对称柱子的腹板同时沿竖向或横向，此时生成的计算简图一致，配筋也对称。

4、混凝土箱型截面施工图出不了？梁截面为箱型，而平法表示却为矩形，截面配筋也是矩形？答：梁施工图中无该类型处理。

但SATWE计算是正确的。

5、不计算地震作用时，没有剪力墙轴压比输出，如何查看？答：将本工程拷贝到另一文件夹中，此时选择计算地震作用，烈度可以随便选，该模型计算的墙轴压比可供设计。

6、筏板标高与上部结构什么关系？答：08版基础CAD与上部PMCAD中使用同一标高，即坐标系一致，两者关联，所以在进行基础设计时要保证上部标高符合实际。

05版基础与上部标高是独立的，设置相对正负0的标高就可以。

7、有无地下室，其计算的上部结构位移差别较大？答：因为该模型地下室层数多，共4层，取的地下室约束 m值为3，较小，这样计算的地上部分位移要大一些。

可将m值取10或直接设为-4，即嵌固，这样有无地下室计算的位移是很接近的。

8、2层的底部框架结构，非抗震，砌体结构辅助设计计算通过了没问题，但是底框-抗震墙结构三维分析，计算参数中选不计算水平地震力，生成SATWE数据文件及数据检查无错误，但是到第2步SATWE内力及配筋计算却出错！请问是什么原因？答：底框结构的楼层地震剪力在“砌体结构辅助设计”中已经计算完毕，SATWE中不再计算。

PKPM建模与计算常见问题解决汇总1. 虚梁的概念虚梁的定义：截面为100mmx100mm的混凝土梁，软件自动识别为虚梁。

虚梁的定义和布置方法与普通梁相同。

虚梁的作用：引导有限元分析程序划分单元和确定网络边界。

不论新旧版本软件，遇到以下情况需要布置虚梁：（1）板柱剪力墙结构、厚板转换结构、无梁楼盖结构程序进行有限元分析计算时；（2）“回”字型无梁楼板出现复连通域时，（3）应用复杂楼板有限元计算程序SLABCAD计算分析时。

2. 虚梁与刚性梁的区别：虚梁和刚性梁都是实际工程中没有的虚拟梁，都是特殊结构计算分析中需要布置的特殊梁。

但两者之间有很大差别：（1）虚梁必须定义截面为100mm×100mm的梁，刚性梁不必单独定义，选取任何已定义的梁即可。

（2）虚梁与刚性梁都需要在建模阶段人工布置，但虚梁可以由软件自动识别，刚性梁既可以由程序自动识别，也可以在特殊构件中设定。

（3）虚梁新旧版本软件都需要应用，刚性梁仅应用在旧版本软件中。

PKPM 次梁与边跨主梁相交是否需要设置铰接次梁与边跨主梁相交是否需要设置铰接一般讲混凝土梁之间都是刚接，没有严格意义上的铰接。

如果设置为铰接，在构造上应采取相应措施。

如铰接梁定义太多，会导致内力重分布，使内力分配不合理因素加大，计算结果也可能不合理。

次梁与主梁相交，根据次梁输入形式连接方式：●按次梁输入的次梁，程序默认其与主梁铰接。

●按主梁输入的次梁，程序默认其与主梁刚接。

一般不必修改，除非计算的内力和配筋明显不符合实际情况，可以在SATWE特殊构件定义时将其改为铰接。

活荷载按楼层折减系数注意事项：（1）《荷载规范》4.1.2条规定了两类活荷载折减系数：●按从属面积对楼面活荷载的折减系数，JCCAD软件可以读取上部结构按楼面折减后的活荷载。

●按楼层的活荷载折减系数，JCCAD软件不能读取上部结构按楼层折减的活荷载，仅读取取内力标准值自行进行组合，因此基础设计须重新输入活荷载按楼层的折减系数。

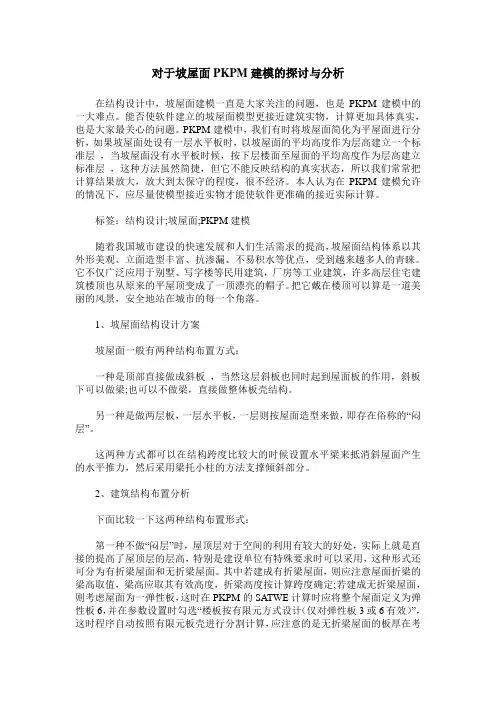

对于坡屋面PKPM建模的探讨与分析在结构设计中，坡屋面建模一直是大家关注的问题，也是PKPM建模中的一大难点。

能否使软件建立的坡屋面模型更接近建筑实物，计算更加具体真实，也是大家最关心的问题。

PKPM建模中，我们有时将坡屋面简化为平屋面进行分析，如果坡屋面处设有一层水平板时，以坡屋面的平均高度作为层高建立一个标准层，当坡屋面没有水平板时候，按下层楼面至屋面的平均高度作为层高建立标准层，这种方法虽然简捷，但它不能反映结构的真实状态，所以我们常常把计算结果放大，放大到太保守的程度，很不经济。

本人认为在PKPM建模允许的情况下，应尽量使模型接近实物才能使软件更准确的接近实际计算。

标签：结构设计;坡屋面;PKPM建模随着我国城市建设的快速发展和人们生活需求的提高，坡屋面结构体系以其外形美观、立面造型丰富、抗渗漏、不易积水等优点，受到越来越多人的青睐。

它不仅广泛应用于别墅、写字楼等民用建筑，厂房等工业建筑，许多高层住宅建筑楼顶也从原来的平屋顶变成了一顶漂亮的帽子。

把它戴在楼顶可以算是一道美丽的风景，安全地站在城市的每一个角落。

1、坡屋面结构设计方案坡屋面一般有两种结构布置方式：一种是顶部直接做成斜板，当然这层斜板也同时起到屋面板的作用，斜板下可以做梁;也可以不做梁，直接做整体板壳结构。

另一种是做两层板，一层水平板，一层则按屋面造型来做，即存在俗称的“闷层”。

这两种方式都可以在结构跨度比较大的时候设置水平梁来抵消斜屋面产生的水平推力，然后采用梁托小柱的方法支撑倾斜部分。

2、建筑结构布置分析下面比较一下这两种结构布置形式：第一种不做“闷层”时，屋顶层对于空间的利用有较大的好处，实际上就是直接的提高了屋顶层的层高，特别是建设单位有特殊要求时可以采用，这种形式还可分为有折梁屋面和无折梁屋面。

其中若建成有折梁屋面，则应注意屋面折梁的梁高取值，梁高应取其有效高度，折梁高度按计算跨度确定;若建成无折梁屋面，则考虑屋面为一弹性板，这时在PKPM的SATWE计算时应将整个屋面定义为弹性板6，并在参数设置时勾选“楼板按有限元方式设计（仅对弹性板3或6有效）”，这时程序自动按照有限元板壳进行分割计算，应注意的是无折梁屋面的板厚在考虑计算跨度的情况下应取厚一点。

PKPM常见问题及详解:结构篇1、钢梁拼接处用内力设计一般就能满足设计要求，为什么还要采用等强设计？答：从概念上讲，拼接位置是构件的连续位置，如果按照内力进行拼接位置节点设计势必造成该位置承载力比连续部位要弱，该位置成为薄弱部位，在强风强震，及其他偶然情况下都很可能率先破坏，造成连续倒塌等安全隐患，所以该位置按等强设计是十分必要的。

这里说的概念设计是从抵抗不利情况出发的，我们在设计时考虑的地震作用一般为多遇地震作用，也就是小震情况，而我们要通过概念设计以及相关构造保证在设防地震（中震）以及罕遇地震作用甚至是极罕遇地震下的结构安全，此时结构中很多构件出现塑性，在此情况，如果拼接节点是先于构件破坏的，那么整个结构成为机构，后果不堪设想。

从规范角度来说，抗规8.2.8等条文也提到了等强连接设计以及强节点弱构件的相关验算，足见节点的重要性。

2、根据门式刚架规范4.1.3条条文说明“当屋面均布荷载标值取0.5KN/m2时，可不考虑最不利布置”计算屋面连续檩条时活荷载取0.5kN/m2时，就可以不考虑其最不利布置？答：首先在考虑此条时应根据具体情况而定，规范中规定“本条所指的活荷载仅指屋面施工及检修时的人员荷载”同时此条表述与旧版规程类似。

首先该条继承了旧规程3.2.2的说法是主要针对刚架构件而言的，刚架构件一般包括刚架梁、柱构件，对于檩条、墙梁等围护构件的计算新版规范没有单独提出，旧版规程则提出“屋面构件计算时的活荷载取值大于刚架构件计算时的取值是合理的”。

活载不利布置是一般活荷载的一种属性，即可变荷载存在加载位置的随机性，例如楼面或楼面各个房间在不同时间呈现不同的人员分布，屋面雪荷载随着背阴、向阳位置、遮挡及随着太阳位置的变化，对于雪的融化及再次冻结都会产生影响，所以门式刚架规范中4.3.5也考虑了类似不利布置的情况。

规范4.1.3条的规定认为人员及检修荷载取到相应数值时按照一次性加载也有较大概率能够包络活载不利布置的情况，对于雪荷载等其他活荷载类型还要根据具体情况而定。

PKPM结构系列软件常见问题及解析一、门式刚架中只承担山墙风荷载，而不承担竖向荷载的一类抗风柱是否考虑计算长度放大系数η？答：对于摇摆柱，其两端铰接，柱本身不为结构整体提供抗侧刚度，同时它要承担竖向荷载，其他柱子必须为摇摆柱提供侧向支承，因此需要考虑对于其他刚架柱的计算长度放大系数η。

对于只承担风荷载，不承受竖向荷载的一类抗风柱，对于刚架柱的稳定没有明显的不利作用，计算长度系数的放大系数不需要考虑。

二、 2同一个门式刚架模型，将地基承载力特征值分别设为fak=245Kpa和fak=155kpa,为什么两次计算结果柱下独立基础的尺寸相同？答：如下图查看两柱下基础计算结果文件：发现两模型的计算结果地基最大反力Pmax均小于各自修正后的地基承载力特征值，而最小反力Pmin则接近于0，且两次计算基础零应力区控制比例均为0，所以判断两个柱下基础底面尺寸由零应力区控制，此时要满足最小反力大于0，独基尺寸就与修正后的地基承载力特征值没有直接关系了。

三、 STS钢结构二维设计右下工具栏中的“用钢量”是如何统计的？是否考虑了横向加劲肋等重量？答：程序直接采用截面面积乘以构件长度再乘以钢材容重得到钢材用量，且不会乘以调整系数，所以其他配件，像构件中的加劲肋并未统计在其中。

四、门刚规范规定：支撑拉杆长细比400，压杆长细比180，为何门式刚架三维和二维设计的结果值在小于以上限值时，显示超限？答：门式刚架设计中，对于拉杆需要在验算规范选择门式刚架规范验算，勾选程序自动确定容许长细比，同时杆件定义为单拉杆或在墙面设计中柱间支撑按照单拉杆进行设计，此时程序按照拉杆长细比限值控制。

对于压杆，其容许长细比不一定是180，门规3.4.3规定地震作用组合控制构件设计时，柱长细比按150控制，可根据实际情况控制长细比。

五、门式刚架梁考虑隅撑对钢梁弹性约束时，程序是否判断门刚规范对于隅撑的要求（如隅撑上支撑点位置低于檩条中心）？当不满足相关要求时应该如何处理？答：如果用户选择了考虑隅撑作用定义并布置了隅撑相关信息，程序不自动判断隅撑是否满足要求，直接按照布置参数考虑隅撑作用下的弹性屈曲临界弯矩Mcr，进而确定稳定系数。

25个PKPM结构技术问答1、在pmcad模型显示中，楼板开洞处显示为一片白色，无法消退。

不知道是什么缘由，如何能解决这个问题。

从模型上看，荷载、尺寸等都没有问题，就是洞口显示的问题。

答：在PMCAD中点击上部标题栏"状态设置'"点网设置'"显示设置' 将"显示填充'的勾去掉。

2、筏板及桩筏这样的整体基础时，JCCAD程序未考虑柱、墙的基底剪力。

3、基础CAD新增功能平面荷载替换SATWE空间荷载？答：主要用于框剪结构设计基础，类似于模拟施工2的作用，使用后剪力墙轴力可能变小，柱子轴力变大，但基底总轴力不变化。

4、混凝土结构鉴定加固-结构类型选择" A类'与"全国'梁配筋不一样，A类大。

由于A类考虑了承载力抗震调整系数的折减系数0.85，正常的A类配筋应当小一些，为什么比全国大？答：假如是非地震组合掌握，A类按89规范荷载组合公式，其组合系数与01全国规范不同，且设计内力可能要大于01规范，此时由于是非地震，又不考虑其承载力抗震调整系数的折减系数，所以可能消失A类计算梁配筋大于全国的状况。

5、多塔结构，切开按单塔计算时，是否仍旧能够设置遮挡面，考虑风力的折减，让受力接近实际状况？答：能够考虑。

6、TCAD程序绘直线，按F4角度捕拿后只能绘制水平直线，为什么？答：按F9，将弹出的"角度捕拿'菜单中的角度改为常用角度即可。

消失该情况可能是使用新TCAD程序打开了较老的T图，当时角度捕拿未做入程序。

7、SATWE参数定义，自定义荷载组合系数中风荷载没有0.2，只有0.6，是否需要在自定义组合系数中添加0.2的组合，再进行计算？答：不需要。

假如勾选了"按高规或高钢规设计'，则SATWE计算后自动考虑地震组合时，风为0.2的组合值系数，可从WPJ1.OUT中查看荷载组合系数表，0.28的系数就是风与地震同时参与组合时的风工况系数，为0.21.4=0.28。

取H1=0 ● 若：H3≤300，跨高比大于3的梁程序都作为框架梁处理，间接方法是查SATWE.JCV和WNL*.OUT中的荷载总值与JCCAD的D+L比较。

五、覆土重的计算：程序可以自动计算基础及基础以上回填土的平均重度。

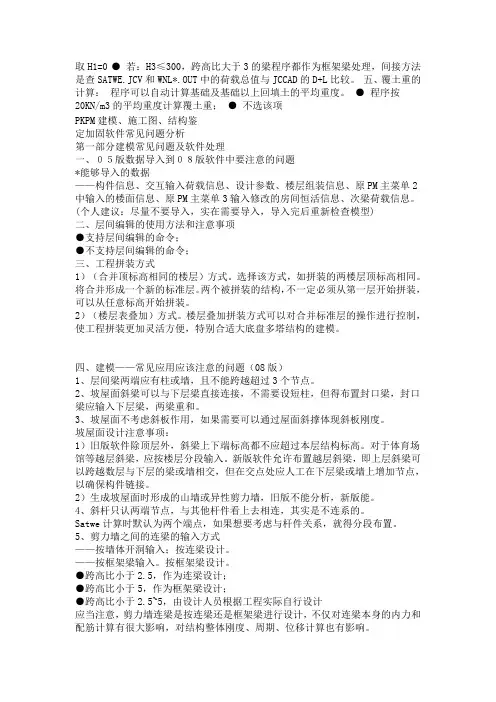

● 程序按20KN/m3的平均重度计算覆土重；● 不选该项PKPM建模、施工图、结构鉴定加固软件常见问题分析第一部分建模常见问题及软件处理一、０５版数据导入到０８版软件中要注意的问题*能够导入的数据——构件信息、交互输入荷载信息、设计参数、楼层组装信息、原PM主菜单2中输入的楼面信息、原PM主菜单3输入修改的房间恒活信息、次梁荷载信息。

(个人建议：尽量不要导入，实在需要导入，导入完后重新检查模型)二、层间编辑的使用方法和注意事项●支持层间编辑的命令；●不支持层间编辑的命令；三、工程拼装方式1）（合并顶标高相同的楼层）方式。

选择该方式，如拼装的两楼层顶标高相同。

将合并形成一个新的标准层。

两个被拼装的结构，不一定必须从第一层开始拼装，可以从任意标高开始拼装。

2）（楼层表叠加）方式。

楼层叠加拼装方式可以对合并标准层的操作进行控制，使工程拼装更加灵活方便，特别合适大底盘多塔结构的建模。

四、建模——常见应用应该注意的问题（08版）1、层间梁两端应有柱或墙，且不能跨越超过3个节点。

2、坡屋面斜梁可以与下层梁直接连接，不需要设短柱，但得布置封口梁，封口梁应输入下层梁，两梁重和。

3、坡屋面不考虑斜板作用，如果需要可以通过屋面斜撑体现斜板刚度。

坡屋面设计注意事项：1）旧版软件除顶层外，斜梁上下端标高都不应超过本层结构标高。

对于体育场馆等越层斜梁，应按楼层分段输入。

新版软件允许布置越层斜梁，即上层斜梁可以跨越数层与下层的梁或墙相交，但在交点处应人工在下层梁或墙上增加节点，以确保构件链接。

2）生成坡屋面时形成的山墙或异性剪力墙，旧版不能分析，新版能。

4、斜杆只认两端节点，与其他杆件看上去相连，其实是不连系的。

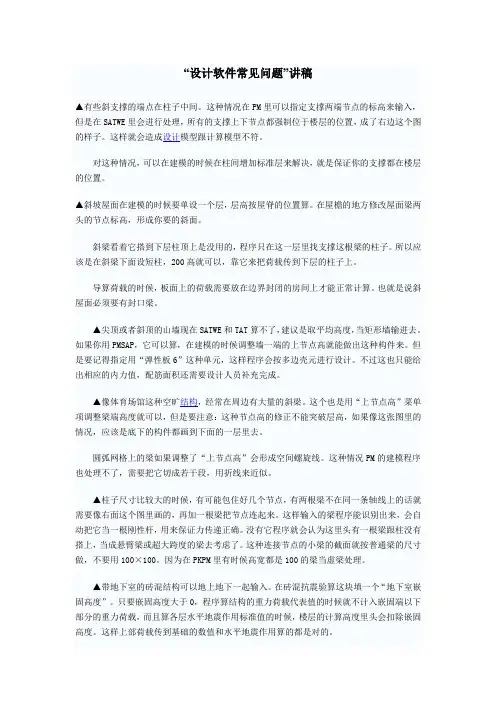

“设计软件常见问题”讲稿▲有些斜支撑的端点在柱子中间。

这种情况在PM里可以指定支撑两端节点的标高来输入，但是在SATWE里会进行处理，所有的支撑上下节点都强制位于楼层的位置，成了右边这个图的样子。

这样就会造成设计模型跟计算模型不符。

对这种情况，可以在建模的时候在柱间增加标准层来解决，就是保证你的支撑都在楼层的位置。

▲斜坡屋面在建模的时候要单设一个层，层高按屋脊的位置算。

在屋檐的地方修改屋面梁两头的节点标高，形成你要的斜面。

斜梁看着它搭到下层柱顶上是没用的，程序只在这一层里找支撑这根梁的柱子。

所以应该是在斜梁下面设短柱，200高就可以，靠它来把荷载传到下层的柱子上。

导算荷载的时候，板面上的荷载需要放在边界封闭的房间上才能正常计算。

也就是说斜屋面必须要有封口梁。

▲尖顶或者斜顶的山墙现在SATWE和TAT算不了，建议是取平均高度，当矩形墙输进去。

如果你用PMSAP，它可以算，在建模的时候调整墙一端的上节点高就能做出这种构件来。

但是要记得指定用“弹性板6”这种单元，这样程序会按多边壳元进行设计。

不过这也只能给出相应的内力值，配筋面积还需要设计人员补充完成。

▲像体育场馆这种空旷结构，经常在周边有大量的斜梁。

这个也是用“上节点高”菜单项调整梁端高度就可以，但是要注意：这种节点高的修正不能突破层高，如果像这张图里的情况，应该是底下的构件都画到下面的一层里去。

圆弧网格上的梁如果调整了“上节点高”会形成空间螺旋线。

这种情况PM的建模程序也处理不了，需要把它切成若干段，用折线来近似。

▲柱子尺寸比较大的时候，有可能包住好几个节点，有两根梁不在同一条轴线上的话就需要像右面这个图里画的，再加一根梁把节点连起来。

这样输入的梁程序能识别出来，会自动把它当一根刚性杆，用来保证力传递正确。

没有它程序就会认为这里头有一根梁跟柱没有搭上，当成悬臂梁或超大跨度的梁去考虑了。

这种连接节点的小梁的截面就按普通梁的尺寸做，不要用100×100。

【常见问题】【3、4⽉-结构】PKPM结构软件常见问题与解答⼀、安装问题1.重装PKPM后能⽤⼏次，但是过会就不能⽤了，提⽰错误，怎么解决？【PKPM全版本】答：是PKPM注册组件失败，新版本运⾏CFG下的RegPKPMCtrl.exe.⼆、PMCAD1.请教⼀下，主梁和层间梁输⼊的问题。

在主梁⾥⾯按照降梁顶标⾼输⼊，和在层间梁⾥⾯输⼊，有什么区别？程序是怎么区分这两个地⽅输⼊的梁的？【PKPM3.1.5】答：在主梁⾥⾯按照降梁顶标⾼输⼊：这种⽅式需要定义每跨的两端梁的标⾼，也只能每跨布置，不能隔跨进⾏布置；在层间梁⾥⾯输⼊：可以进⾏隔跨层间梁布置，只需要定义隔跨层间梁起点和终点标⾼，中间的有柱⼦会⾃动打断，并不需要确定中间节点的标⾼。

在计算上两者没有区别。

2.⽼版本设定好的word.ail快捷命令⽂件，覆盖到V2.2和V3.16程序相应的⽂件下⽆⽤，这是什么原因导致的？【PKPM3.1.5、PKPM V2.2】答：采⽤V2.2和V3.16程序pm⾥⾯快捷命令导⼊word.ail⽂件即可。

要注意快捷命令不能重复，否则会出现命令混乱错误。

3.建模过程中，突然梁柱墙构件出现丢失现象，只剩下轴线，这是什么原因导致的？【PKPMV3.1.1、PKPM V3.1、PKPM V1.3、PKPM V2.2、PKPM V2.1、PKPM V1.3n】答：这是不当的操作习惯导致的，需要在每个命令退出后或按ESC键退出此命令再进⾏楼层切换，否则会导致程序内部数据紊乱出现构件丢失的现象。

V3.1有恢复模型功能，V2.2可提取后缀是*ws⽂件放在新⽂件夹，后缀修改为jws即可使⽤；4.PMCAD退出勾选转楼梯模型出现异常错误，这是什么原因导致的？【PKPM V2.1】答：周边的结点过多，周边的构件删除⼀些，让房间结点数少⼀些，保留楼梯或者布置新的楼梯，然后在LT⽬录中的模型中重新布置周边构件；5.修改柱底标⾼，模型⾥默认的风压⾼度变化系数会有修改吗？【PKPM全版本】答：风压⾼度是不变的，它只与层⾼有关系；6.混凝⼟标号C37，怎么输⼊强度值呢？【PKPM全版本】答：可以设置C37，程序按照插值来计算。

PKPM建模常见问题2019.111 v3.2/v4快捷键如何设置？打过更新补丁（2017年9月18号发布）的3.2增加全局热键功能，通过原来替换work.ali、cfg.ali更改快捷键的方式不起作用，可在任意模块的命令栏输入“HT”命令，调出设置对话框，重新进行设置；4.2以后重新开放导入ali文件功能；2 楼梯荷载如何输入？程序自动考虑楼梯板自重，对于踏步自重、面层做法与栏杆自重等荷载需要以面荷载形式布置在楼梯间（楼梯间板厚设为0）；3 模型里不布置楼梯时，楼梯间的荷载如何输入？楼梯间板厚为0，恒载输入6-8 kN/m2，一般输入7 kN/m2即可。

活荷载公共建筑和高层建筑其取值一般不小于3.5kN/m2，多层住宅楼梯活荷载可取2.0kN/m24 梁水平荷载“无截面设计”在荷载定义对话框中，无截面设计分为2种：水平集中力、水平线荷载，布置该类型荷载后，会显示紫色箭头表示正方向，不随输入负值改变方向。

5 面外荷载如何输入？梁、墙面外荷载的输入，荷载类型需选择“无截面设计”，荷载形式目前只支持线荷载与集中荷载的布置（墙布置在墙顶位置），对于以此方式输入的荷载，satwe在整体计算中予以考虑，但构件设计不予考虑（PMSAP中支持墙面外面荷载的输入与设计）。

6 使用PKPM组合楼盖定义功能，楼板厚度与荷载该如何输入？pm中输入的楼板板厚为压型钢板上部纯混凝土部分的板厚，不含波谷部分，且波谷部分的混凝土自重和压型钢板自重需要人工计算后输入到板面恒载当中。

7 一柱托双梁如何建模？以其中一个节点为依托，布置柱子，柱中的梁如上图布置一高梁，在后续计算时，此梁自动识别为刚性杆。

见图1-1。

图 1-18 坡屋面如何建模更合理？对于坡屋面建议按降节点的方式建模，层高为屋脊与檐口的垂直距离，檐口位置节点通过降节点的方式形成坡屋面，这样可对风荷载正确处理，因为风荷载挡风面的计算是以层高为依据，如果升节点标高方式建模，程序不会讲抬高部分作为层高统计，所以会影响风荷载的计算。

PKPM建模常见问题及处理建议PKPM CAD 邹军基本概念要求：1．构件定位柱：柱以节点定位，不考虑大小；梁墙定位：梁墙以网格线，不考虑大小。

2．节点距离对于复杂结构建模，进入PMCAD第一件事，将节点距离调整为150。

3．不要有独立悬挑构件。

4．偏心剪力墙尽量不偏心。

5．模型尽量简化。

一、长肢柱（或短肢墙）的输入.长宽比大于3时，柱、墙力学模型差异较小（内力、位移比较接近）.柱输入时，梁的跨度较实际大 * 节点距离. 配筋时，墙未考虑平面外弯矩 * 模型简化. 配筋时，墙未考虑平面处弯矩建议：1、长宽比小于3时，按柱输入；2、平面外受力较大时，尽量按柱输入；3、长宽比大于5时，按墙输入。

4、长宽比在3～5时，可根椐实际情况灵活掌握。

二、连梁（洞口）普通梁的输入.跨高比2—4梁受力差异较小建议：跨高比小于2，应按洞口输入；大于5，按梁输入。

三、一根转换梁上两道剪力墙建议：将梁分成二根，梁间加刚梁连接。

四、偏心问题原则：剪力墙尽量不偏心1、柱可以任意偏心输入，程序自动以柱形心为坐标点（结果无影响）2、梁偏心超出柱范围时，应加网络线直接输入。

程序不允许梁偏心过相邻节点，结果有影响。

3、梁上墙偏心：梁柱扭弯未能考虑；应处理：加钢臂。

五、圆弧梁处理* PMCAD处理楼面荷载时，由两点直线代替圆弧，荷载将减少；* 处理: 在圆弧上多加上几个节点。

六、斜坡输入* 用上节点高 * 荷载按投影计算* 输斜梁 * 风荷载未考虑斜坡部分* 输斜柱七、主、次梁输入问题区别：次梁不参与整体计算建议：在容量许可情况下，所有梁在交互输入中输入，即均按主梁输入。

八、基础梁输入问题（非地基梁）基础梁可以作为一层，在上部结构中输入。

* 地下室层数应为1九、不等高基础* 分层输入* 输入地下室层十、楼面洞口输入1、PMCAD次梁楼板中开洞，自动扣洞口荷载。

2、将板厚设为0，板上荷载不扣。

十一、错层（跃层）输入* 增加层数* 注意柱计算长度* 注意节点水平位移十二、多塔输入.按层输入 . SATWE分塔.SATWE调各塔参数（层高，强度等）.分塔原则：主要考虑风荷载、输出格式* 其他计算结果不变分塔时，不能将一个构件同时分给两个塔十三、连体输入.按层输入 . SATWE分塔 .SATWE调整.PMAP整体计算连接部分薄弱时应为弹性板，对称结构连接受力简单，复杂时受力较大。

PKPM系列软件常见问题一，建模：1, 悬空梁：有时在用总刚计算有悬臂梁的模型时，总是计算不过。

这主要是由于用户在输入一些梁时采用了抬高节点的方法，形成了被软件认为是悬空梁的构件，再用总刚计算就会显示出错，计算不能进行下去。

所以用户在输入模型后最好在PMCAD的最后一项3D视图中仔细检查模型。

2，悬臂梁：有时在输入模型时，由于疏忽定义的轴线没有相交，再输入梁时会形成错误的悬臂梁。

最好在计算前花点时间仔细检查模型，免得为后面计算带来不必要的麻烦。

3，错层梁：梁错层高差在500mm以内时，低节点梁会合并到高节点梁来计算。

所以错层梁高差在500mm以内时只需建立一个标准层即可。

当错层高差大于500mm时，可以定义错层梁计算。

4，斜梁：在遇到斜屋面建模时，往往会用到定义斜梁。

PKPM建议斜梁下应再输入200mm高的短柱，以便传递荷载及内力给框架柱。

添加的短柱超筋不用管，它只是起将斜梁内力传递给框架柱。

5，斜墙：PMCAD不能考虑到墙节点的变化，所以在TAT和SATWE 里定义不了。

若要定义则只能在PMSAP中定义成弹性板6来计算。

6，遮阳板：可定义在楼层处，不影响计算结果。

7，多塔错层：当多塔层高不同时，可以在多塔定义中修改不同塔的层高，从而实现错层。

最高的塔定义为1号塔，依此类推。

8，一柱拖二梁：当两个梁不在同一直线上时，在柱内两节点处加刚性梁（200X300）以封闭房间，传递荷载。

9，一柱抬二柱、上柱大偏心：前者在柱间加刚性梁，后者也设刚性梁。

10，复连通结构：也就是“回”字型结构，若为板柱结构则需加设虚梁11，铰接梁定义：PKPM建模中，梁梁交点不能都是铰接12，斜撑：SATWE中钢斜撑两端点连接处都为铰结，混凝土斜撑则为刚结。

若钢斜撑跨越几个标准层，则在每层斜撑定义的节点处人为定义为刚结；柱间斜撑在PMSAP中可以建模，SATWE中只能拉在层间处，若要定义柱间斜撑则必须多建立一个标准层。

13，钢柱底铰结：钢结构设计时底部至少有一点是刚结。

一、建模时遇到的问题1.带错层的结构（对框架结构）在PKPM中，所谓错层是指上下楼板之间的距离超过一个梁高（一般是）400mm），否则程序认定两块楼板位于同一层高。

在程序中，正确的设定错层的方法是，把有错层的楼板分两个层定义，每一层中无楼板的地方设置成全房间洞。

需要注意的是在PM第二项输入次梁楼板中有楼板错层、梁错层的按钮，这两个按钮只影响出图的效果，对计算没有任何影响。

（当高层建筑楼层开洞口较复杂，或为错层结构时，结构往往会产生局部振动，此时应选择“强制刚性楼板假定”来计算结构的周期比。

以过滤局部振动产生的周期。

）对于砌体结构，应尽量避免错层，如果无法避免错层，则应当在错层处设缝，然后分别计算。

2.带有温度缝、沉降缝、抗震缝的结构对于框架结构可以整体计算。

对于砌体结构，应按照缝的位置把结构分成几个部分，因为PKPM在进行抗震验算时无法对错层进行整体刚度计算，所以计算结果没有参考价值。

独立计算每一部分的结构，整体计算对抗震无意义。

二、在使用SATWE计算时应注意的问题1. 计算时应在特殊构件里定义角柱，并选取双偏压复合角柱。

2.P-△效应对于多层结构P-Δ效应影响很小。

对于大多数高层结构，P-Δ效应影响将在5%～10%之间。

对于超高层结构，P-Δ效应影响将在10%以上。

所以在分析超高层结构时，应该考虑P-Δ效应影响。

(P-Δ效应对高层建筑结构的影响规律:中间大两端小)三、对于框架结构：1.两个相邻楼层错层小于500按一个楼层输入,大于500也按一个楼层输入,把其中一层的梁节点标高全部降(升)上去,相交的地方按层间梁方法再输入一根梁,这样计算书不会出问题.若按两层输入计算书会出现‘楼层受剪承载力不能作为计算依据，只能作为参考（只能手工验算了）’的问题。

剪力墙结构可按两层输。

2.如果错层梁按层间梁建模,在画结构平面图时没有楼板错层梁实际上还是楼层梁，要参与刚度计算；而层间梁不属于楼层不参与刚度计算3.我们设计院的总工是这么给我说的，框架的话，不超过3倍梁高就当一个标准层，剪力墙就应该当两个层来做4.错层梁在500以内按一层来处理，错层部位的柱要加强四、1,如果错层高度不大于框架梁高，可近似归并为同一楼层计算2,错层结构的实现：1)网格生成中定义上节点高，指相对标准层高的高差，定义之后，该节点处的柱、梁均与之同高。

4．暗柱归并的时候，尺寸和形状一样，但配筋不一样的，需要编成不同的编号，基本所有的用户都是这么做的，要不然施工就难做了，很容易做错。

答：目前是如此，已开会讨论，确定本版不会修改。

5．在基本设置里，我钩选按位置进行编号，我用我们的例图进行生成，发现编出来的号并不是按位置来的，乱七八糟的，我找了半天也没发现什么规律，到底是按什么顺序编的？从左到右？从上到下？最好能给出几种选择，这样不同的设计院都可以按自己的爱好进行编号了，现在这一块的意见比较多。

答：已确认目前编号没问题，顺序是从左到右，从下到上。

需要注意的是，由于归并时有一定范围，所以从整个图看并不是绝对的从左到右，从下到上。

6．象这种长度400，LC=450，一般的设计院肯定会直接做成450的，留50是不可能的，这些细部希望这次改进的时候也要考虑进去呀。

如下图答:此问题是用户操作问题问题。

只需在暗柱设定时,选择暗柱长度与LC长度相关即可解决，如下图所示：7．LC实际图纸中，墙的长度都是需要标注的，需要和轴线发生关系。

这个是非常需要的功能，工程师们多次提到。

答: 由于我们的目前剪力墙图不是平面定位图，这样的标注关系用户应该有另外一张定位图来表示，我们的软件只需绘制到目前深度就已经符和剪力墙出图标准了。

8．配筋、配箍率反算。

包括怎么算出来的，需要在说明里说清楚。

这里好象规范上说得不是太清楚，工程师理解上也有差异。

好象是跟端头部位的箍筋有关系。

有的应当算，有的不能算进去。

答: 确定于2006年7月新版修改。

修改方式：在表中加上一个钢筋面积、一个钢筋体积、一个全截面面积和一个核心区面积。

9．预处理墙线命令是处理整张图纸，而工程师习惯把很多张图放在一起，如果其他图很多的时候很容易死机，最好改成框选。

答: 本程序不处理多图放在一起的情况，请用户熟悉我们的操作方法，框选是不能实现的，但可以告诉用户可以通过指定墙线来实现框选功能。

10．现在LC的标注没有和轴线发生关系，没什么用啊，要标到轴线，这很重要啊。
