pkpm结构建模中的常见问题第二章结构建模中的常见问题1、PMCAD软件为什么提示某些房间？轴线间形成的房间夹角小于15度时不能导荷。
2、PMCAD软件为什么提示墙下无轴线？当墙、梁端点离得很近，软件在进行节点归并时将墙端点并入梁端点所致。
08版的PMCAD 改成将梁端点并入墙端点。
3、在PMCAD建模中出现悬空梁、悬臂梁和空间折梁的原因？3.1悬空梁：当梁的标高不与楼面等高，梁端竖向构件节点未升高或梁端无支承构件所致。
3.2悬臂梁：当梁的一端竖向构件节点未升高或梁端无支承构件所致。
3.3空间折梁：当折梁下端的标高不与楼面等高，梁端竖向构件节点未升高或梁端无支承构件所致。
4、梁端定义铰接时应注意的问题？4.1如果与节点相连的构件均定义为铰,数捡时程序给出红色警告.老版本采用总刚计算,将异常中断,目前版本可以计算..4.2圆弧梁端不能定义为饺..5、斜墙在程序中是如何处理的？斜墙用节点升高的方法建模，目前，SATWE和TA T都不能计算。
在PMSAP中按板建模，楼板定义为弹性板6，并能计算，但只能给出内力。
6、体育馆等空旷结构建模的常见问题？6.1节点升高不能超过层高,6.2圆弧形网格节点升高后形成螺旋线,7、多塔结构建模中的常见问题？7.1塔号以塔高排序,7.2带变形缝的多塔,不要同构件存在于多塔,第三章特殊模型的建立1、椭圆模型？当前PMCAD没有椭圆模型菜单，可用命令行的命令建模。
1.1、进如PMCAD，在命令行输入“ellipse”。
1.2输入椭圆的圆心或端点或外切矩形。
1.3输入椭圆另一端点坐标。
1.4输入椭圆另一半轴长度。
1.5输入“explode”,用光点取椭圆分解成折线。
1.6再次输入”explode”，,用光点取椭圆存图，形成网点。
2、错层结构？2.1单塔错层，当错层高度小于框架梁高时可不考虑错层的影响。
当错层高度大于框架梁高时可按两个标准层建模。
《08版PKPM软件将会对此有所改进》2.2多塔错层2.2.1进如PMCAD，按标准层建模。
PKPM建模与计算常见问题解决汇总1. 虚梁的概念虚梁的定义：截面为100mmx100mm的混凝土梁，软件自动识别为虚梁。
虚梁的定义和布置方法与普通梁相同。
虚梁的作用：引导有限元分析程序划分单元和确定网络边界。
不论新旧版本软件，遇到以下情况需要布置虚梁：（1）板柱剪力墙结构、厚板转换结构、无梁楼盖结构程序进行有限元分析计算时；（2）“回”字型无梁楼板出现复连通域时，（3）应用复杂楼板有限元计算程序SLABCAD计算分析时。
2. 虚梁与刚性梁的区别：虚梁和刚性梁都是实际工程中没有的虚拟梁，都是特殊结构计算分析中需要布置的特殊梁。
但两者之间有很大差别：（1）虚梁必须定义截面为100mm×100mm的梁，刚性梁不必单独定义，选取任何已定义的梁即可。
（2）虚梁与刚性梁都需要在建模阶段人工布置，但虚梁可以由软件自动识别，刚性梁既可以由程序自动识别，也可以在特殊构件中设定。
（3）虚梁新旧版本软件都需要应用，刚性梁仅应用在旧版本软件中。
PKPM 次梁与边跨主梁相交是否需要设置铰接次梁与边跨主梁相交是否需要设置铰接一般讲混凝土梁之间都是刚接，没有严格意义上的铰接。
如果设置为铰接，在构造上应采取相应措施。
如铰接梁定义太多，会导致内力重分布，使内力分配不合理因素加大，计算结果也可能不合理。
次梁与主梁相交，根据次梁输入形式连接方式：●按次梁输入的次梁，程序默认其与主梁铰接。
●按主梁输入的次梁，程序默认其与主梁刚接。
一般不必修改，除非计算的内力和配筋明显不符合实际情况，可以在SATWE特殊构件定义时将其改为铰接。
活荷载按楼层折减系数注意事项：（1）《荷载规范》4.1.2条规定了两类活荷载折减系数：●按从属面积对楼面活荷载的折减系数，JCCAD软件可以读取上部结构按楼面折减后的活荷载。
●按楼层的活荷载折减系数，JCCAD软件不能读取上部结构按楼层折减的活荷载，仅读取取内力标准值自行进行组合，因此基础设计须重新输入活荷载按楼层的折减系数。
（整理）PKPM常见问题.建筑模型输入及工程量计算常见问题1. 如果有同一工程的建筑APM建模和结构PMCAD建模数据，可以利用（工程拼装）命令使结构模型与建筑模型的合并。
2. 现程序中的阳台只能统计出投影面积，其他工程量都不能解决，如何变通处理？答：阳台栏板按“墙”输入形成房间后，就可以统计出阳台的装饰工程量；再用“修改定额”，将“墙”的定额修改为“栏板”的定额。
3. 如果模型中有的房间不计算建筑面积，程序怎么处理？答：利用“房间编辑”中“房间特征“命令，定义房间的计算面积系数为0后，布置在不需计算建筑面积的房间内，程序在计算建筑面积时就不会统计了。
4. 现程序中双层梁怎么处理？答：在建筑模型中可以输入梁和层间梁，来处理双层梁。
5. 程序在进入平整场地时，有时会出现模型不见只显示平整场地的轮廓线的情况，遇到这种情况怎么处理？答：重新进入建筑模型中点“形成网点”命令即可。
6、外立面在计算室外地坪的装修工程量时，怎么解决？答：（1）在“改层信息”中，输入室外地坪标高，这部分工程量会自动并入第一层的工程量中。
（2）立面选择完毕后，用“辅助网格”绘出室外地坪这部分的区域，录入做法后可统计工程量。
7、建模的本层检查中，能检查出模型的哪些问题，还有哪些隐藏的问题检查不出来？根据经验模型还会出现哪些问题？答：目前检查如下情况：是否有180度圆弧（由于程序生成房间时圆弧边被简化成圆弧两端的直线边，如果180度的弧墙中间没有节点打断，则半个圆的面积将丢失。
如果还有通过其圆心的另一段墙，则该圆弧与直线墙连接生成的房间会由于面积为零而发生错误）检查在两个距离比较小的节点间（最大检查距离为1000mm）没有布置梁或墙的状况。
当平面上节点的布置较乱（在结构数据和装修、填充墙等同时布置时常出现），可能出现相距较近的节点网格上梁或墙的遗漏布置，特别是在柱截面范围内有多于一个节点的情况时常出现这种遗漏布置，这种情况由于柱的掩盖常不能被发现。
PKPM系列软件常见问题解答2010年06月04日 10:06 A.M.一，建模：1, 悬空梁：有时在用总刚计算有悬臂梁的模型时，总是计算不过。
这主要是由于用户在输入一些梁时采用了抬高节点的方法，形成了被软件认为是悬空梁的构件，再用总刚计算就会显示出错，计算不能进行下去。
所以用户在输入模型后最好在PMCAD的最后一项3D视图中仔细检查模型。
2，悬臂梁：有时在输入模型时，由于疏忽定义的轴线没有相交，再输入梁时会形成错误的悬臂梁。
最好在计算前花点时间仔细检查模型，免得为后面计算带来不必要的麻烦。
3，错层梁：梁错层高差在500mm以内时，低节点梁会合并到高节点梁来计算。
所以错层梁高差在500mm以内时只需建立一个标准层即可。
当错层高差大于500mm时，可以定义错层梁计算。
4，斜梁：在遇到斜屋面建模时，往往会用到定义斜梁。
PKPM建议斜梁下应再输入200mm高的短柱，以便传递荷载及内力给框架柱。
添加的短柱超筋不用管，它只是起将斜梁内力传递给框架柱。
5，斜墙：PMCAD不能考虑到墙节点的变化，所以在TAT和SATWE里定义不了。
若要定义则只能在PMSAP中定义成弹性板6来计算。
6，遮阳板：可定义在楼层处，不影响计算结果。
7，多塔错层：当多塔层高不同时，可以在多塔定义中修改不同塔的层高，从而实现错层。
最高的塔定义为1号塔，依此类推。
8，一柱拖二梁：当两个梁不在同一直线上时（如图1），在柱内两节点处加刚性梁（200×300）以封闭房间，传递荷载（如图2）。
图1 图29，一柱抬二柱、上柱大偏心：前者在柱间加刚性梁，后者也设刚性梁。
（分别如图3、图4）图3 图410，复连通结构：也就是“回”字型结构，若为板柱结构则需加设虚梁（如图5）11，铰接梁定义：PKPM建模中，梁梁交点不能都是铰接12，斜撑：SATWE中钢斜撑两端点连接处都为铰结，混凝土斜撑则为刚结。
若钢斜撑跨越几个标准层，则在每层斜撑定义的节点处人为定义为刚结；柱间斜撑在PMSAP中可以建模，SATWE 中只能拉在层间处，若要定义柱间斜撑则必须多建立一个标准层。

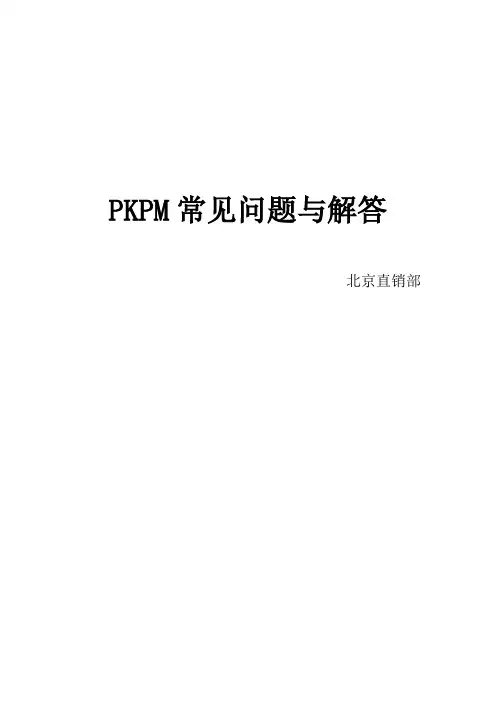

PKPM常见问题与解答北京直销部目录一、安装问题 (1)1、软件某个模块进不去的原因？ (1)2、锁没有正常驱动，怎么处理？ (1)3、PAAD模块不能使用，可能原因？ (1)4、V2.1版本网络版，客户端使用PMCAD时，经常出现出错或者报错？25、网络版程序，服务器能用，客户端不能用？ (2)6、提示本机时间不对？ (2)7、重装PKPM时，若遇到选项如何选？ (2)8、装载动态库失败 (2)9、网络映射版PKPM，不能进入剪力墙施工图部分，其他模块没问题。
怎么解决？ 310、WIFI与PKPM无法同时使用，怎么解决？ (3)11、客户希望将个人电脑设为服务器+客户端？ (3)12、高版本PKPM的模型如何在低版本中打开？V2.1存为低版本时，老版本的PKPM为什么打不开？ (4)13、完成建模，第二天打开时弹出“L OADLIBRARY FAILD WITH ERROR 8:存储空间不足，无法处理此命令”，怎么解决？ (4)14、同一个模型，在V1.3中计算通过，但是V2.1中剪力墙显示PL，是不是两个版本有计算问题？ (4)15、楼板施工图里工具条少了楼层的选择？ (4)16、在电脑上已经有1.3版本后，安装V2.1版本，始终出现以下该界面，无法跳出安装界面？ (5)17、如何去掉加密锁的时间限制(已有解码)？ (5)18、出现下面的提示是什么原因？ (6)19、U盘电子狗，和系统64位有关系吗？ (6)20、出现下面报错的原因？ (6)21、V2.2安装用不了问题？ (6)22、打开软件进入程序后，出现下图报错，怎么解决？ (6)23、W IN8系统程序安装完之后锁不亮？ (7)24、PMCAD可以进去，但保存退出时报错，为什么？ (7)25、PKPM出现了闪退现象，是怎么回事？ (7)26、V2.2网络版PMCAD可以使用SATWE不能使用？ (7)27、PKPM32位系统和64位的安装文件一样么？ (7)28、网络版安装遇到下面的提示，怎么设置？ (7)29、提示缺少PKPMI CON R ES.DL？ (8)30、如图所示，网络锁驱动是否正常？ (8)31、重装时出现下图报错。
PKPM建模常见问题及处理建议PKPM建模常见问题及处理建议分享转载复制地址日志地址:基本概念要求：1．构件定位柱：柱以节点定位，不考虑大小；梁墙定位：梁墙以网格线，不考虑大小。
2．节点距离对于复杂结构建模，进入PMCAD第一件事，将节点距离调整为150。
3．不要有独立悬挑构件。
4．偏心剪力墙尽量不偏心。
5．模型尽量简化。
一、长肢柱（或短肢墙）的输入. 长宽比大于3时，柱、墙力学模型差异较小（内力、位移比较接近）.柱输入时，梁的跨度较实际大 * 节点距离. 配筋时，墙未考虑平面外弯矩 * 模型简化. 配筋时，墙未考虑平面处弯矩建议：1、长宽比小于3时，按柱输入；2、平面外受力较大时，尽量按柱输入；3、长宽比大于5时，按墙输入。
4、长宽比在3～5时，可根椐实际情况灵活掌握。
二、连梁（洞口）普通梁的输入. 跨高比2—4梁受力差异较小建议：跨高比小于2，应按洞口输入；大于5，按梁输入。
三、一根转换梁上两道剪力墙建议：将梁分成二根，梁间加刚梁连接。
四、偏心问题原则：剪力墙尽量不偏心1、柱可以任意偏心输入，程序自动以柱形心为坐标点（结果无影响）2、梁偏心超出柱范围时，应加网络线直接输入。
程序不允许梁偏心过相邻节点，结果有影响。
3、梁上墙偏心：梁柱扭弯未能考虑；应处理：加钢臂。
五、圆弧梁处理* PMCAD处理楼面荷载时，由两点直线代替圆弧，荷载将减少；* 处理: 在圆弧上多加上几个节点。
六、斜坡输入* 用上节点高 * 荷载按投影计算* 输斜梁 * 风荷载未考虑斜坡部分* 输斜柱七、主、次梁输入问题区别：次梁不参与整体计算建议：在容量许可情况下，所有梁在交互输入中输入，即均按主梁输入。
八、基础梁输入问题（非地基梁）基础梁可以作为一层，在上部结构中输入。
* 地下室层数应为1九、不等高基础* 分层输入* 输入地下室层十、楼面洞口输入1、PMCAD次梁楼板中开洞，自动扣洞口荷载。
2、将板厚设为0，板上荷载不扣。
十一、错层（跃层）输入* 增加层数* 注意柱计算长度* 注意节点水平位移十二、多塔输入.按层输入 . SATWE分塔.SATWE调各塔参数（层高，强度等）.分塔原则：主要考虑风荷载、输出格式* 其他计算结果不变分塔时，不能将一个构件同时分给两个塔十三、连体输入.按层输入 . SATWE分塔 .SATWE调整 .PMAP整体计算连接部分薄弱时应为弹性板，对称结构连接受力简单，复杂时受力较大。

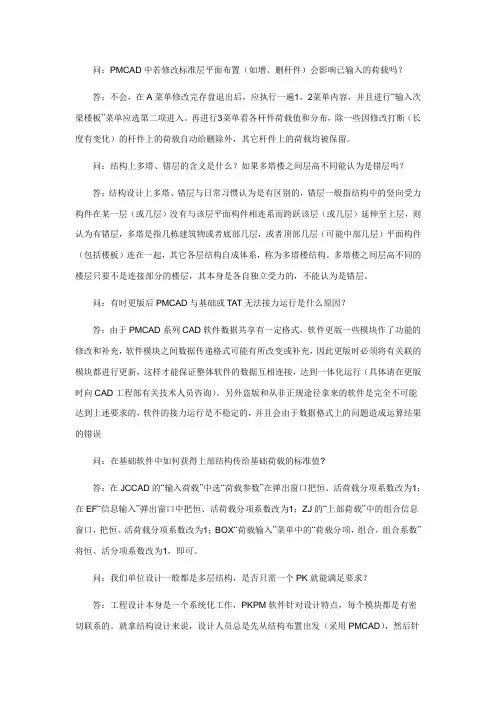

问：PMCAD中若修改标准层平面布置（如增、删杆件）会影响已输入的荷载吗？答：不会，在A菜单修改完存盘退出后，应执行一遍1，2菜单内容，并且进行“输入次梁楼板”菜单应选第二项进入。
再进行3菜单看各杆件荷载值和分布，除一些因修改打断（长度有变化）的杆件上的荷载自动给删除外，其它杆件上的荷载均被保留。
问：结构上多塔、错层的含义是什么？如果多塔楼之间层高不同能认为是错层吗？答：结构设计上多塔、错层与日常习惯认为是有区别的，错层一般指结构中的竖向受力构件在某一层（或几层）没有与该层平面构件相连系而跨跃该层（或几层）延伸至上层，则认为有错层，多塔是指几栋建筑物或者底部几层，或者顶部几层（可能中部几层）平面构件（包括楼板）连在一起，其它各层结构自成体系，称为多塔楼结构。
多塔楼之间层高不同的楼层只要不是连接部分的楼层，其本身是各自独立受力的，不能认为是错层。
问：有时更版后PMCAD与基础或TAT无法接力运行是什么原因？答：由于PMCAD系列CAD软件数据共享有一定格式，软件更版一些模块作了功能的修改和补充，软件模块之间数据传递格式可能有所改变或补充，因此更版时必须将有关联的模块都进行更新，这样才能保证整体软件的数据互相连接，达到一体化运行（具体请在更版时向CAD工程部有关技术人员咨询）。
另外盗版和从非正规途径拿来的软件是完全不可能达到上述要求的，软件的接力运行是不稳定的，并且会由于数据格式上的问题造成运算结果的错误问：在基础软件中如何获得上部结构传给基础荷载的标准值?答：在JCCAD的“输入荷载”中选“荷载参数”在弹出窗口把恒、活荷载分项系数改为1；在EF“信息输入”弹出窗口中把恒、活荷载分项系数改为1；ZJ的“上部荷载”中的组合信息窗口，把恒、活荷载分项系数改为1；BOX“荷载输入”菜单中的“荷载分项，组合，组合系数”将恒、活分项系数改为1，即可。
问：我们单位设计一般都是多层结构，是否只需一个PK就能满足要求？答：工程设计本身是一个系统化工作，PKPM软件针对设计特点，每个模块都是有密切联系的。
PKPM软件常遇疑难问题解答1、问：PMCAD中若修改标准层平面布置（如增、删杆件）会影响已输入的荷载吗？答：不会，在A菜单修改完存盘退出后，应执行一遍1，2菜单内容，并且进行“输入次梁楼板”菜单应选第二项进入。
再进行3菜单看各杆件荷载值和分布，除一些因修改打断（长度有变化）的杆件上的荷载自动给删除外，其它杆件上的荷载均被保留。
2、问：结构上多塔、错层的含义是什么？如果多塔楼之间层高不同能认为是错层吗？答：结构设计上多塔、错层与日常习惯认为是有区别的，错层一般指结构中的竖向受力构件在某一层（或几层）没有与该层平面构件相连系而跨跃该层（或几层）延伸至上层，则认为有错层，多塔是指几栋建筑物或者底部几层，或者顶部几层（可能中部几层）平面构件（包括楼板）连在一起，其它各层结构自成体系，称为多塔楼结构。
多塔楼之间层高不同的楼层只要不是连接部分的楼层，其本身是各自独立受力的，不能认为是错层。
3、问：有时更版后PMCAD与基础或TAT无法接力运行是什么原因？答：由于PMCAD系列CAD软件数据共享有一定格式，软件更版一些模块作了功能的修改和补充，软件模块之间数据传递格式可能有所改变或补充，因此更版时必须将有关联的模块都进行更新，这样才能保证整体软件的数据互相连接，达到一体化运行（具体请在更版时向CAD工程部有关技术人员咨询）。
另外盗版和从非正规途径拿来的软件是完全不可能达到上述要求的，软件的接力运行是不稳定的，并且会由于数据格式上的问题造成运算结果的错误4、问：在基础软件中如何获得上部结构传给基础荷载的标准值?答：在JCCAD的“输入荷载”中选“荷载参数”在弹出窗口把恒、活荷载分项系数改为1；在EF“信息输入”弹出窗口中把恒、活荷载分项系数改为1；ZJ的“上部荷载”中的组合信息窗口，把恒、活荷载分项系数改为1；BOX“荷载输入”菜单中的“荷载分项，组合，组合值系数”将恒、活分项系数改为1，即可5、问：我们单位设计一般都是多层结构，是否只需一个PK就能满足要求？答：工程设计本身是一个系统化工作，PKPM软件针对设计特点，每个模块都是有密切联系的。
PKPM结构系列软件常见问题及解析一、门式刚架中只承担山墙风荷载，而不承担竖向荷载的一类抗风柱是否考虑计算长度放大系数η？答：对于摇摆柱，其两端铰接，柱本身不为结构整体提供抗侧刚度，同时它要承担竖向荷载，其他柱子必须为摇摆柱提供侧向支承，因此需要考虑对于其他刚架柱的计算长度放大系数η。
对于只承担风荷载，不承受竖向荷载的一类抗风柱，对于刚架柱的稳定没有明显的不利作用，计算长度系数的放大系数不需要考虑。
二、 2同一个门式刚架模型，将地基承载力特征值分别设为fak=245Kpa和fak=155kpa,为什么两次计算结果柱下独立基础的尺寸相同？答：如下图查看两柱下基础计算结果文件：发现两模型的计算结果地基最大反力Pmax均小于各自修正后的地基承载力特征值，而最小反力Pmin则接近于0，且两次计算基础零应力区控制比例均为0，所以判断两个柱下基础底面尺寸由零应力区控制，此时要满足最小反力大于0，独基尺寸就与修正后的地基承载力特征值没有直接关系了。
三、 STS钢结构二维设计右下工具栏中的“用钢量”是如何统计的？是否考虑了横向加劲肋等重量？答：程序直接采用截面面积乘以构件长度再乘以钢材容重得到钢材用量，且不会乘以调整系数，所以其他配件，像构件中的加劲肋并未统计在其中。
四、门刚规范规定：支撑拉杆长细比400，压杆长细比180，为何门式刚架三维和二维设计的结果值在小于以上限值时，显示超限？答：门式刚架设计中，对于拉杆需要在验算规范选择门式刚架规范验算，勾选程序自动确定容许长细比，同时杆件定义为单拉杆或在墙面设计中柱间支撑按照单拉杆进行设计，此时程序按照拉杆长细比限值控制。
对于压杆，其容许长细比不一定是180，门规3.4.3规定地震作用组合控制构件设计时，柱长细比按150控制，可根据实际情况控制长细比。
五、门式刚架梁考虑隅撑对钢梁弹性约束时，程序是否判断门刚规范对于隅撑的要求（如隅撑上支撑点位置低于檩条中心）？当不满足相关要求时应该如何处理？答：如果用户选择了考虑隅撑作用定义并布置了隅撑相关信息，程序不自动判断隅撑是否满足要求，直接按照布置参数考虑隅撑作用下的弹性屈曲临界弯矩Mcr，进而确定稳定系数。
PKPM系列软件常见问题一，建模：1, 悬空梁：有时在用总刚计算有悬臂梁的模型时，总是计算不过。
这主要是由于用户在输入一些梁时采用了抬高节点的方法，形成了被软件认为是悬空梁的构件，再用总刚计算就会显示出错，计算不能进行下去。
所以用户在输入模型后最好在PMCAD的最后一项3D视图中仔细检查模型。
2，悬臂梁：有时在输入模型时，由于疏忽定义的轴线没有相交，再输入梁时会形成错误的悬臂梁。
最好在计算前花点时间仔细检查模型，免得为后面计算带来不必要的麻烦。
3，错层梁：梁错层高差在500mm以内时，低节点梁会合并到高节点梁来计算。
所以错层梁高差在500mm以内时只需建立一个标准层即可。
当错层高差大于500mm时，可以定义错层梁计算。
4，斜梁：在遇到斜屋面建模时，往往会用到定义斜梁。
PKPM建议斜梁下应再输入200mm高的短柱，以便传递荷载及内力给框架柱。
添加的短柱超筋不用管，它只是起将斜梁内力传递给框架柱。
5，斜墙：PMCAD不能考虑到墙节点的变化，所以在TAT和SATWE 里定义不了。
若要定义则只能在PMSAP中定义成弹性板6来计算。
6，遮阳板：可定义在楼层处，不影响计算结果。
7，多塔错层：当多塔层高不同时，可以在多塔定义中修改不同塔的层高，从而实现错层。
最高的塔定义为1号塔，依此类推。
8，一柱拖二梁：当两个梁不在同一直线上时，在柱内两节点处加刚性梁（200X300）以封闭房间，传递荷载。
9，一柱抬二柱、上柱大偏心：前者在柱间加刚性梁，后者也设刚性梁。
10，复连通结构：也就是“回”字型结构，若为板柱结构则需加设虚梁11，铰接梁定义：PKPM建模中，梁梁交点不能都是铰接12，斜撑：SATWE中钢斜撑两端点连接处都为铰结，混凝土斜撑则为刚结。
若钢斜撑跨越几个标准层，则在每层斜撑定义的节点处人为定义为刚结；柱间斜撑在PMSAP中可以建模，SATWE中只能拉在层间处，若要定义柱间斜撑则必须多建立一个标准层。
13，钢柱底铰结：钢结构设计时底部至少有一点是刚结。
pkpm常见问题解答[优质文档首发]1.PMCAD 轴线输入中新增梁板交点，主要用于什么情况？如何操作？这是程序计算梁与板的交点，如果有交点，会将结果输出在提示区，一般不需要用户操作。
2.PMCAD 楼层组装中有设支座、设非支座、清除设置这3个功能，分别用于什么情况呢？设设非支座和清除设置2个有什么区别？当点击设支座中支座标高是用于什么，是否等同于柱底标高的设置，其能否传给JCCAD？是否用于坡地建筑柱底标高不一样的情况，如果是，那么又和直接设置柱底标高有何区别？设支座由用户指定结点上的支座，黄色三角设非支座即删除单个支座信息清除设置删除全部支座信息支座标高会修改该结点上的所有柱、墙标高，而不改变结点标高所有标高信息会传给基础模块3.新抗规对计算位移比并未提及采用强制采用刚性楼板假定，现在新版中对所有楼层采用刚性楼板假定这条什么时候勾选，什么时候不勾选？错层情况下，对所有楼层采用刚性楼板假定要不要勾选？通常情况下，我们仍然建议采用刚性楼板假定，来考察楼层的整体扭转情况，弹性楼板计算可能不能反映整体指标，如果计算局部位移比可以选择弹性楼板计算。
错层与否更刚性楼板假定不矛盾，因为我们目前的强制是有条件的，即只假定楼板平面内结点，上下高差限制为200mm。
4.SATWE参数设置中规定水平力确定方式中，有2种，分别为楼层剪力差方法（规范方法）和节点振型CQC组合方法。
什么情况下宜采用节点地震作用CQC组合方法确定所谓的规定水平力？此规定水平力与规范楼层剪力差方法有多大差异？对于具有较清楚楼层定义的一定是采用规范方法，对于楼层定义不是很清楚的建议采用规范方法，对于基本上没有楼层概念的结构，由于楼层剪力差没有办法计算，可以采用第二种方法。
两种方法的设计思想是适用于不同的情况，不好对比其差异情况。
5.位移输出文件中有2套方法输出的位移指标，如何查看结果？是否位移比在规定水平力下查看，层间位移角在老方法中查看?规定水平力的位移只需要看位移比，其它规定水平力下位移供一般参考，除了位移比以外的其它位移均需采用CQC下的位移结果。
PKPM常见问题与解答北京直销部目录一、安装问题 (1)1、软件某个模块进不去的原因？ (1)2、锁没有正常驱动，怎么处理？ (1)3、PAAD模块不能使用，可能原因？ (1)4、V2.1版本网络版，客户端使用PMCAD时，经常出现出错或者报错？25、网络版程序，服务器能用，客户端不能用？ (2)6、提示本机时间不对？ (2)7、重装PKPM时，若遇到选项如何选？ (2)8、装载动态库失败 (2)9、网络映射版PKPM，不能进入剪力墙施工图部分，其他模块没问题。
怎么解决？ 310、WIFI与PKPM无法同时使用，怎么解决？ (3)11、客户希望将个人电脑设为服务器+客户端？ (3)12、高版本PKPM的模型如何在低版本中打开？V2.1存为低版本时，老版本的PKPM为什么打不开？ (4)13、完成建模，第二天打开时弹出“L OADLIBRARY FAILD WITH ERROR 8:存储空间不足，无法处理此命令”，怎么解决？ (4)14、同一个模型，在V1.3中计算通过，但是V2.1中剪力墙显示PL，是不是两个版本有计算问题？ (4)15、楼板施工图里工具条少了楼层的选择？ (4)16、在电脑上已经有1.3版本后，安装V2.1版本，始终出现以下该界面，无法跳出安装界面？ (5)17、如何去掉加密锁的时间限制(已有解码)？ (5)18、出现下面的提示是什么原因？ (6)19、U盘电子狗，和系统64位有关系吗？ (6)20、出现下面报错的原因？ (6)21、PAAD用不了，如下图所示，什么原因？ (6)22、SATWE数检报错,见下图？ (7)23、SAT数检报错，模型和错误见下图，如何处理？ (7)24、V2.2安装用不了问题？ (8)25、打开软件进入程序后，出现下图报错，怎么解决？ (8)26、W IN8系统程序安装完之后锁不亮？ (9)27、PMCAD可以进去，但保存退出时报错，为什么？ (9)28、PKPM出现了闪退现象，是怎么回事？ (9)29、客户端读不到锁问题（重复） (9)30、“DWG转图”没有右侧屏幕菜单？（重复） (9)31、网络版出现以下情况？（重复） (9)32、V2.2网络版PMCAD可以使用SATWE不能使用？ (10)33、PKPM32位系统和64位的安装文件一样么？ (10)34、网络版安装遇到下面的提示，怎么设置？ (10)35、提示缺少PKPMI CON R ES.DL？ (10)二、PMCAD (11)1、当模型出现异常时，如何恢复模型文件？ (11)2、PMCAD中楼层定义，点主梁显示，单击鼠标一下就放大一倍，图面就看不清楚了。
