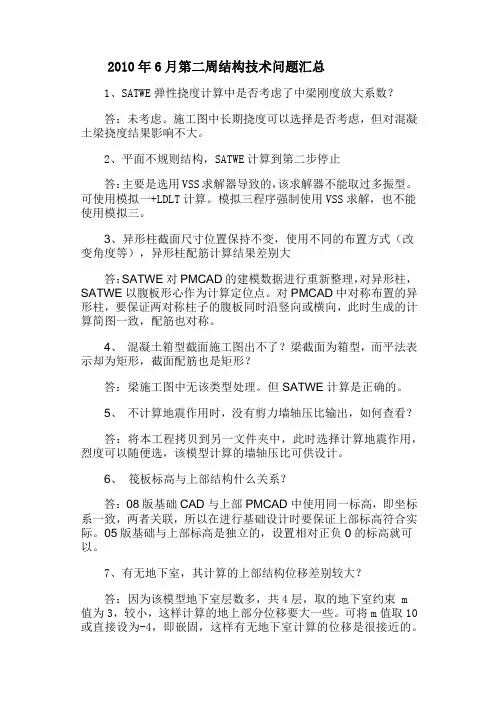

1、SATWE弹性挠度计算中是否考虑了中梁刚度放大系数？答：未考虑。
施工图中长期挠度可以选择是否考虑，但对混凝土梁挠度结果影响不大。
2、平面不规则结构，SATWE计算到第二步停止答：主要是选用VSS求解器导致的，该求解器不能取过多振型。
可使用模拟一+LDLT计算。
模拟三程序强制使用VSS求解，也不能使用模拟三。
3、异形柱截面尺寸位置保持不变，使用不同的布置方式（改变角度等），异形柱配筋计算结果差别大答：SATWE对PMCAD的建模数据进行重新整理，对异形柱，SATWE以腹板形心作为计算定位点。
对PMCAD中对称布置的异形柱，要保证两对称柱子的腹板同时沿竖向或横向，此时生成的计算简图一致，配筋也对称。
4、混凝土箱型截面施工图出不了？梁截面为箱型，而平法表示却为矩形，截面配筋也是矩形？答：梁施工图中无该类型处理。
但SATWE计算是正确的。
5、不计算地震作用时，没有剪力墙轴压比输出，如何查看？答：将本工程拷贝到另一文件夹中，此时选择计算地震作用，烈度可以随便选，该模型计算的墙轴压比可供设计。
6、筏板标高与上部结构什么关系？答：08版基础CAD与上部PMCAD中使用同一标高，即坐标系一致，两者关联，所以在进行基础设计时要保证上部标高符合实际。
05版基础与上部标高是独立的，设置相对正负0的标高就可以。
7、有无地下室，其计算的上部结构位移差别较大？答：因为该模型地下室层数多，共4层，取的地下室约束 m值为3，较小，这样计算的地上部分位移要大一些。
可将m值取10或直接设为-4，即嵌固，这样有无地下室计算的位移是很接近的。
8、2层的底部框架结构，非抗震，砌体结构辅助设计计算通过了没问题，但是底框-抗震墙结构三维分析，计算参数中选不计算水平地震力，生成SATWE数据文件及数据检查无错误，但是到第2步SATWE内力及配筋计算却出错！请问是什么原因？答：底框结构的楼层地震剪力在“砌体结构辅助设计”中已经计算完毕，SATWE中不再计算。
对于不考虑地震的底框，可在砌体中就不计算地震作用。
SATWE中虽然选择计算地震力，但实际读不到砌体中的地震力。
SATWE中选择“不计算地震作用”经常容易计算不过。
9、基础CAD读取的墙内力，用SATWE标准值手算与之不符，基础读取的内力偏大较多？答：PMCAD中建了较多100mm的短墙，JCCAD识别混乱导致荷载错误。
PMCAD中墙端与梁相交时，墙的端点与梁的端点为同一节点，此时不必再将墙向外延伸半个梁宽。
10、钢框架中钢梁的稳定计算较旧版SATWE大很多，且较经验也大？答：原因是用户输入楼板为钢板厚度为5mm，程序给计算了梁稳定应力。
新SATWE中如果板厚输入小于10mm，则认为是开洞的，开洞的话程序就会给计算梁的整体稳定。
而旧SATWE 无该设置，只要有板厚，就不计算梁的稳定。
11、越层柱，建模采用柱底标高一次下拉从6层到3层，结构计算位移比与每层建模要大，为什么？答：采用柱底标高建模，计算层间位移的时候采用的是6层位移减去3层位移，这样计算结果会较大。
传统切开每层建模，则层间位移比较为正常。
12、型钢混凝土剪力墙怎么建模在PMCAD中？答：PMCAD中没有专门的型钢混凝土剪力墙截面，只能是剪力墙与型钢分别建模，其中型钢柱可以是工字钢端柱，也可以是型钢混凝土端柱。
剪力墙与柱子通过节点相连，实现变形及受力协调。
但要注意，《型钢规程》中指出，端柱是工字钢柱时，计算时不考虑该工字钢的有利作用，即刚度只计算剪力墙的。
若此时建模时输入工字钢，应清楚除了剪力墙刚度外，程序将型钢柱的刚度带入到了整体内力位移计算中，对计算结果会产生影响。
13、混凝土芯柱在PMCAD如何建模计算？芯柱——大柱套小柱答：PKPM目前不能布置芯柱，暂时按照普通矩形柱布置14、筏板上覆土荷载在桩筏有限元计算后能否查看？答：目前不能，但程序已经考虑了覆土重的计算。
如在桩筏“沉降试算”中可看出是否输入覆土重的区别，其中的总面荷载值（准永久值）会发生变化。
2010年6月第四周技术问题汇总一、用户理解及操作问题1、SATWE可否查看每个振型的各层位移比例？答：不能2、框支剪力墙FEQ计算中，计算高规0.2Ln的加强区配筋时，上部剪力墙被垂直方向梁打断，该墙被认为是2片墙，输出两个U字形的加强区配筋，但实际该墙为一片墙，能否合并为一片墙，只输出一个加强区配筋？答：需要人工修改DATA.FEQ，即FEQ的几何数据文件，将被打断的墙，人工合并为一片墙。
具体操作可见FEQ说明书中关于DATA.FEQ文件的说明。
3、基础中平面荷载转换为空间荷载什么意思？答：SATWE荷载中的恒、活载用PM恒和活载替换，其余风地震仍然使用SATWE计算值。
4、PK文件打不开，有些同事可打开？答：工程文件夹路径太长导致的，将工程子路径个数减小。
不要用多级子文件夹。
5、桩筏基础，基础人机交互中输入了附加活载，在桩筏有限元计算菜单中读取荷载，看不到该附加活载？答：在桩筏有限元中看不到人工定义的附加荷载，计算后在数据文件中查看桩总反力可以看出。
6、PMCAD布置第二台吊车，布置不上去？答：布置了不同型号的吊车，布置时未选择吊车序号导致的。
最新程序已经修改，避免用户产生误操作。
7、有2个塔，一个框剪、一个框架。
计算整体模型的时候，结构体系取框剪或者框架都没有关系？答：对轴压比的验算判断有影响，框架体系时，按照框架的最大轴压比，框剪体系时，按框剪最大规范判断，对内力、配筋及位移计算无影响。
目前还不能单独指定每个塔的体系。
8、SATWE计算结果中柱子“构件信息”中Asxto代表什么意思？答：Asxto表示计算钢筋面积，未考虑最小配筋率要求。
为压弯或拉弯和轴心受压稳定计算（混凝土规范公式7.3.1）的大值。
Asxt是Asxto与最小配筋率的大值。
9、STS门式刚架，高低跨连接处被打断的柱子的平面内计算长度是否需要修改？答：不需要修改。
程序先将打断的上下两段柱按照一根柱子来计算长度系数，再分别计算上、下柱的长度系数。
10、短肢剪力墙结构，在Satwe参数中结构形式填入短肢剪力墙结构，其对应的抗震等级应该如何填？答：填写未提高后的抗震等级即可，选择“短肢剪力墙”体系，程序自动对短肢墙抗震等级提高一级，包括相应的内力放大。
11、独立基础的配筋选择二级，但计算书中输出的仍为一级？答: 独立基础目前计算面积都按照一级钢即210MPa的强度计算，计算书中输出的配筋面积也是一级钢对应的面积。
如果选择了二级钢，计算书中会进行强度代换，给出二级钢的实配钢筋。
12、筏板基础，上部多片剪力墙，“多墙冲板”命令计算书中，L形墙只有一个节点显示，但L形墙是三个节点？答：墙冲板的计算，将L形墙的内力集中到一个节点上，即为L形的角点，类似与柱冲切板的公式来计算。
所以该命令不能应用到太长的墙中，程序默认每个墙肢高厚比要小于8。
大于8的长墙，要使用“内筒冲剪”来验算冲切受剪。
13、SATWE计算第一周期60几秒，查看结果显示个别构件独立振动？答：一般出现过大的异常周期，是模型中存在悬空梁、一端铰接一端悬臂梁，或者剪力墙之间的层间梁等导致的。
另外，不论模型是否开洞等情况，计算各参数时都可选择总刚分析方法。
14、有一个大地下室一半是人防，一半是普通地下室，在人防荷载设置中，填入外墙人防等效荷载后，普通地下室怎样指明为普通外墙 ?2010年7月第一周技术问题汇总一、用户理解及操作问题1、SATWE的“WMASS“文件中，“风荷载信息”的“风荷载”、“剪力”、“倾覆弯矩”是“设计值”还是“标准值”？答：都是标准值2、push over 里剪力墙的红色大叉是什么意思？答：红色叉是该片墙可认为是破坏了，包括拉坏、压坏、剪坏。
可在前面参数“高斯点破坏程度指数”中设定每片墙破坏高斯点占总点数比例，作为墙破坏的标准。
3、SATWE轴压比最大限值较规范小0.1是什么意思？答：剪跨比小于1.5的时候，SATWE限值取规范表数值减去0.1作为最大轴压比。
4、某模型的地下一层地下室墙柱异常超筋。
经检查，总地震力对，但单片墙地震力过大（地下一层单片墙地震力是地上一层地震力的3倍左右），请教是何原因？答：是由于地下室侧向完全嵌固，地下室层刚度放大1000倍导致的，个别模型会出现这种情况，特别当地下室剪力墙较多时。
只能将约束填小，如回填土比例系数M取5或3，此时地下1层构件内力也有减小。
5、平板伐板基础内筒冲剪出现负值？答：原因是操作时，程序提示板边挑出网格线距离，用户输入的为0，程序只识别到了内筒上部的部分荷载，导致冲切力及剪力出现负值。
6、中梁刚度放大系数在内力及位移计算时考虑，在配筋时不考虑可不可以？答：不可以。
内力位移配筋计算都要考虑。
设置弹性板3、6时程序自动不考虑。
7、PUSH-OVER选择“不保留次要构件”计算不过，保留可以通过，怎么处理？答：一般情况下，PUSH-OVER都要选择保留次要构件，这样计算是准确的。
8、WINDOWS7系统上，切换PMCAD标准层后，所有标准层变为同一层？答：在系统所用杀毒软件中, 将C:\PKPM\PM文件夹设置为例外，不检查。
9、端柱倾覆弯矩算到墙里还是柱子里？答：SATWE端柱倾覆弯矩和端柱剪力都算到墙中。
10、SATWE中，楼面活荷载折减与柱、墙的活荷载一般只能使用一个，如两者同时使用，荷载偏小，偏于不安全。
PMSAP目前改变了算法，在退出PMCAD时，不要勾选楼面活荷载折减，在计算参数中设置楼面及柱、墙的折减。
PMSAP计算后会对梁，柱墙分别进行折减再配筋。
11、旧SATWE中，全楼组装标高都为负值时，程序也按照最底端标高为0来进行风荷载计算。
新SATWE中，只当标高正负0以上的才会给予计算风力。
SPASCAD的处理方式与新SATWE 一致。
12、10年的新SATWE，在计算柱间荷载时，输出柱子的“构件信息”中显示的轴力为该柱顶端的轴力，而旧SATWE输出的为底端。
如某柱子在中间高度处施加了偏心的竖向集中力，新SATWE计算结果看起来没有考虑该外力，实际上考虑了，可通过配筋图中“立面观察”来查看柱子上下端轴力的不同。
13、澳门地区，筏板基础，要查看1.35恒+1.5活基本组合下的伐板反力，如何解决？答：在JCCAD人机交互——荷载参数，修改活荷载组合系数为1.5\1.4=1.07, 再进行筏板计算。
要注意此时其它组合的内力也发生变化。
注意不能修改SATWE参数设置中的组合系数，因为基础CAD读取的是SATWE的标准值，再使用JCCAD自身的分项、组合系数进行荷载组合。
二、软件自身问题1、PMCAD梁平法施工图中，梁集中标注的截面尺寸和钢筋能否区分为两个图层？答：目前不能。
2、STS门式刚架二维计算，、08版与05版的计算差别比较大，05的边柱剪力54点多 08算出来的边柱剪力只有44点几，什么原因？答：最初使用05版STS建模，并考虑了活荷载不利布置。
