对于坡屋面PKPM建模的探讨与分析在结构设计中，坡屋面建模一直是大家关注的问题，也是PKPM建模中的一大难点。
能否使软件建立的坡屋面模型更接近建筑实物，计算更加具体真实，也是大家最关心的问题。
PKPM建模中，我们有时将坡屋面简化为平屋面进行分析，如果坡屋面处设有一层水平板时，以坡屋面的平均高度作为层高建立一个标准层，当坡屋面没有水平板时候，按下层楼面至屋面的平均高度作为层高建立标准层，这种方法虽然简捷，但它不能反映结构的真实状态，所以我们常常把计算结果放大，放大到太保守的程度，很不经济。
本人认为在PKPM建模允许的情况下，应尽量使模型接近实物才能使软件更准确的接近实际计算。
标签：结构设计;坡屋面;PKPM建模随着我国城市建设的快速发展和人们生活需求的提高，坡屋面结构体系以其外形美观、立面造型丰富、抗渗漏、不易积水等优点，受到越来越多人的青睐。
它不仅广泛应用于别墅、写字楼等民用建筑，厂房等工业建筑，许多高层住宅建筑楼顶也从原来的平屋顶变成了一顶漂亮的帽子。
把它戴在楼顶可以算是一道美丽的风景，安全地站在城市的每一个角落。
1、坡屋面结构设计方案坡屋面一般有两种结构布置方式：一种是顶部直接做成斜板，当然这层斜板也同时起到屋面板的作用，斜板下可以做梁;也可以不做梁，直接做整体板壳结构。
另一种是做两层板，一层水平板，一层则按屋面造型来做，即存在俗称的“闷层”。
这两种方式都可以在结构跨度比较大的时候设置水平梁来抵消斜屋面产生的水平推力，然后采用梁托小柱的方法支撑倾斜部分。
2、建筑结构布置分析下面比较一下这两种结构布置形式：第一种不做“闷层”时，屋顶层对于空间的利用有较大的好处，实际上就是直接的提高了屋顶层的层高，特别是建设单位有特殊要求时可以采用，这种形式还可分为有折梁屋面和无折梁屋面。
其中若建成有折梁屋面，则应注意屋面折梁的梁高取值，梁高应取其有效高度，折梁高度按计算跨度确定;若建成无折梁屋面，则考虑屋面为一弹性板，这时在PKPM的SATWE计算时应将整个屋面定义为弹性板6，并在参数设置时勾选“楼板按有限元方式设计（仅对弹性板3或6有效）”，这时程序自动按照有限元板壳进行分割计算，应注意的是无折梁屋面的板厚在考虑计算跨度的情况下应取厚一点。

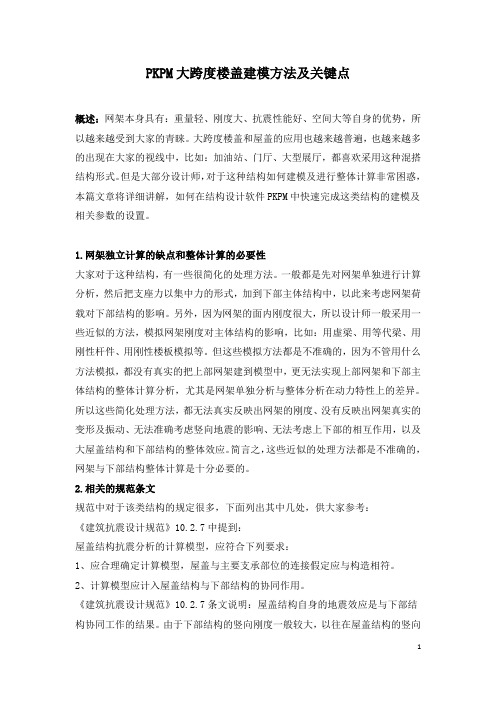

PKPM大跨度楼盖建模方法及关键点概述：网架本身具有：重量轻、刚度大、抗震性能好、空间大等自身的优势，所以越来越受到大家的青睐。
大跨度楼盖和屋盖的应用也越来越普遍，也越来越多的出现在大家的视线中，比如：加油站、门厅、大型展厅，都喜欢采用这种混搭结构形式。
但是大部分设计师，对于这种结构如何建模及进行整体计算非常困惑，本篇文章将详细讲解，如何在结构设计软件PKPM中快速完成这类结构的建模及相关参数的设置。
1.网架独立计算的缺点和整体计算的必要性大家对于这种结构，有一些很简化的处理方法。
一般都是先对网架单独进行计算分析，然后把支座力以集中力的形式，加到下部主体结构中，以此来考虑网架荷载对下部结构的影响。
另外，因为网架的面内刚度很大，所以设计师一般采用一些近似的方法，模拟网架刚度对主体结构的影响，比如：用虚梁、用等代梁、用刚性杆件、用刚性楼板模拟等。
但这些模拟方法都是不准确的，因为不管用什么方法模拟，都没有真实的把上部网架建到模型中，更无法实现上部网架和下部主体结构的整体计算分析，尤其是网架单独分析与整体分析在动力特性上的差异。
所以这些简化处理方法，都无法真实反映出网架的刚度、没有反映出网架真实的变形及振动、无法准确考虑竖向地震的影响、无法考虑上下部的相互作用，以及大屋盖结构和下部结构的整体效应。
简言之，这些近似的处理方法都是不准确的，网架与下部结构整体计算是十分必要的。
2.相关的规范条文规范中对于该类结构的规定很多，下面列出其中几处，供大家参考：《建筑抗震设计规范》10.2.7中提到：屋盖结构抗震分析的计算模型，应符合下列要求：1、应合理确定计算模型，屋盖与主要支承部位的连接假定应与构造相符。
2、计算模型应计入屋盖结构与下部结构的协同作用。
《建筑抗震设计规范》10.2.7条文说明：屋盖结构自身的地震效应是与下部结构协同工作的结果。
由于下部结构的竖向刚度一般较大，以往在屋盖结构的竖向地震作用计算时通常习惯于仅单独以屋盖结构作为分析模型。
PKPM建模十不要包括哪些
PKPM建模十不要包括的内容：
1.平面节点不要过密，出现200的短梁，300的短墙。
2.竖向同一构件上下层节点不要不齐。
3.偏心构件不要偏到相邻节点上。
4.布墙处上下层节点不要不对应一致。
5.墙不要悬空。
6.两节点上有弧梁时不要不在中间加一节点。
7.不要将斜杆端点布在层间。
8.不要用层间梁当错层梁用。
9.不要忘了一个柱截面内有多个节点时将梁布通至柱节点。
10.不要跨节点布洞。
11.不要用轴线拉伸和平移在已输入荷载的情况下改模。
以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。
一、关于建模的注意事项：1、当发生节点过密情况，特别是各结构标准层合并后的总网格中节点过密时，可点网格生成菜单下的节点距离菜单，加大合并的节点距离从而把相距过近的多个节点合并为一。
2、上、下层位置应对齐的网格节点应确保对齐，以免形成总网格后的节点过多过密。
3、多使用偏心布置构件以减少过近过密网格节点产生，但不应把杆件偏心至另一相邻节点上。
4、为减少荷载导荷出错机会，布置墙处的各层上下节点尽量对应一致，即该部位各层网格节点不宜不同。
5、墙悬空时其下层的相应部位一定要布置梁。
6、洞口跨越墙的两个节点上下层之外，对跨越节点的洞口应作为两个洞口输入。
但是，如果按先输入大洞口，再输入洞口上的节点网格的次序，则程序会自动切割垮越新增节点的洞口为两个洞口。
另一方面，如果节点之间输入了两个洞口，则程序会在形成后面菜单数据后，在两洞口中间自动增加一个节点。
7、当在后面主菜单1中与与本章菜单中模型不一致，或发生错误时；可把各层重新生一下网点。
（可利用节点对齐功能，则各层可自动形成网点）8、两节点之间只能有一个杆件相连，对于两节点之间有弧梁、又有直梁的情况时，应在弧梁上设置一节点。
9、劲性混凝土、钢管混凝土构件的材料属性应定义为混凝土，结构主材应为钢和混凝土。
10、平面拼接，要使当前工程和拼接工程的层信息保持一致，低层往高层拼接。
11、斜杆端点应在楼层处，不应在层间，否则计算不予考虑。
12、除顶层外，用上节点高、梁顶标高、错层斜梁形成的斜梁，不能跨越本标准层。
13、层间梁不能用来做错层处理，层间梁可以传到SATWE软件和PK二维框架软件进行计算，但TAT软件还不能处理层间梁结构，只把其上的荷载分担到上下楼层。
14、按主梁输入的次梁三维结构计算程序默认为不调幅梁。
15、对于柱的布置，当柱截面跨越两个或多个节点时，要柱只是布置在了其中的一个节点上。
它与非布置节点处之间如果没有布置构件，则该柱将孤立地不和其他构件共同工作，一般应把柱截面内各节点间布置上梁。
PKPM注意事项1.柱长度系数是否执行“混凝土规范7.3.11-3条”:是否执行“混凝土规范7.3.11-3条”,需要用户首先自行判断水平荷载产生的弯距设计值是否占到总弯距的75%以上,然后用户自行决定是否执行该条文。
执行该条文可能使得计算长度系数变化较大，并会影响到跃层柱的计算长度自动搜索。
一般建筑的高宽比在规范要求的范围内时，都可不考虑此问题，但当高宽比超出规范的限值时就应注意此问题，另外对于工业建筑当有较大的水平力作用在建筑物上时就要注意此问题2.关于错层PKPM中，如果楼板相错500以上，一般要按错层考虑。
错层时，应在PM中按两个标准层进行输入，TAT和SATWE会自动形成错层数据。
如果按一层输入并考虑错层影响，应该在TA T或SATWE中，定义弹性节点等措施。
## 错层结构的模型输入：当错层高度不大于框架梁的截面高度时，一般可近似地忽略错层的影响。
当错层高度大于框架梁的截面高度时，按两个标准层建模计算。
3. 层间梁层间梁不能用来做错层处理，层间梁可以传到SATWE软件和PK二维框架软件进行计算，但TAT软件还不能处理层间梁结构，只把其上的荷载分担到上下楼层。
4.JC中三种组合–标准组合•用于承载力设计（基础面积）–基本组合•基础设计–准永久组合•沉降计算5.上节点高上节点高即是本层在层高处节点的高度，程序隐含为楼层的层高，改变上节点高，也就改变了该节点处的柱高、墙高和与之相连的梁的坡度。
用该菜单可更方便地处理坡屋顶。
6.楼板错层当个别房间的楼层标高不同于该层楼层标高，即出现错层时，点此菜单输入个别房间与该楼层标高的差值。
房间标高低于楼层标高时的错层值为正。
首先键入错层所在的房间号或移动光标直接在屏幕上点取错层所在的房间，再键入错层值(m)。
本菜单仅对某一房间楼板作错层处理，使该房间楼板的支座筋在错层处断开，不能对房间周围的梁作错层处理。
7. 基础埋深不在同一标高时处理方法将基础高的柱的截面加大延至低基础面,模拟成等高基础面。

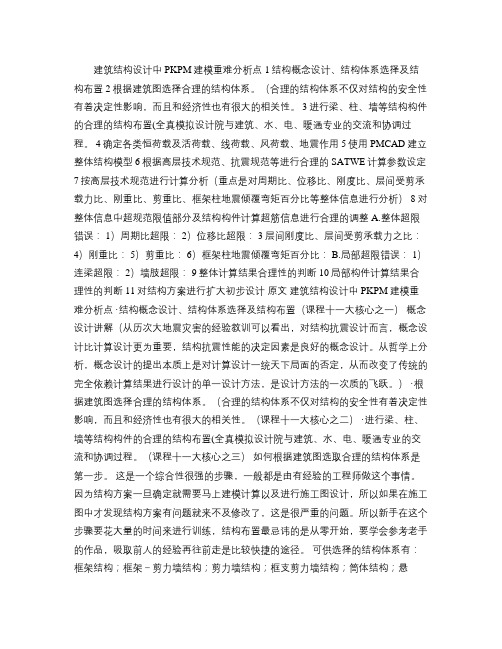

建筑结构设计中PKPM建模重难分析点 1结构概念设计、结构体系选择及结构布置 2根据建筑图选择合理的结构体系。
（合理的结构体系不仅对结构的安全性有着决定性影响，而且和经济性也有很大的相关性。
3进行梁、柱、墙等结构构件的合理的结构布置(全真模拟设计院与建筑、水、电、暖通专业的交流和协调过程。
4确定各类恒荷载及活荷载、线荷载、风荷载、地震作用 5使用PMCAD建立整体结构模型 6根据高层技术规范、抗震规范等进行合理的SATWE计算参数设定7按高层技术规范进行计算分析（重点是对周期比、位移比、刚度比、层间受剪承载力比、刚重比、剪重比、框架柱地震倾覆弯矩百分比等整体信息进行分析） 8对整体信息中超规范限值部分及结构构件计算超筋信息进行合理的调整 A.整体超限错误： 1）周期比超限： 2）位移比超限： 3层间刚度比、层间受剪承载力之比：4）刚重比： 5）剪重比： 6）框架柱地震倾覆弯矩百分比： B.局部超限错误： 1）连梁超限： 2）墙肢超限： 9整体计算结果合理性的判断 10局部构件计算结果合理性的判断 11对结构方案进行扩大初步设计原文建筑结构设计中PKPM建模重难分析点 ·结构概念设计、结构体系选择及结构布置（课程十一大核心之一）概念设计讲解（从历次大地震灾害的经验教训可以看出，对结构抗震设计而言，概念设计比计算设计更为重要，结构抗震性能的决定因素是良好的概念设计。
从哲学上分析，概念设计的提出本质上是对计算设计一统天下局面的否定，从而改变了传统的完全依赖计算结果进行设计的单一设计方法，是设计方法的一次质的飞跃。
） ·根据建筑图选择合理的结构体系。
（合理的结构体系不仅对结构的安全性有着决定性影响，而且和经济性也有很大的相关性。
（课程十一大核心之二） ·进行梁、柱、墙等结构构件的合理的结构布置(全真模拟设计院与建筑、水、电、暖通专业的交流和协调过程。
（课程十一大核心之三）如何根据建筑图选取合理的结构体系是第一步。
PKPM建模注意事项及参数涵义（顶）PKPM建模、施工图、结构鉴定加固软件常见问题分析第一部分建模常见问题及软件处理一、０５版数据导入到０８版软件中要注意的问题*能够导入的数据——构件信息、交互输入荷载信息、设计参数、楼层组装信息、原PM主菜单2中输入的楼面信息、原PM主菜单3输入修改的房间恒活信息、次梁荷载信息。
(个人建议：尽量不要导入，实在需要导入，导入完后重新检查模型)二、层间编辑的使用方法和注意事项●支持层间编辑的命令；●不支持层间编辑的命令；三、工程拼装方式1）（合并顶标高相同的楼层）方式。
选择该方式，如拼装的两楼层顶标高相同。
将合并形成一个新的标准层。
两个被拼装的结构，不一定必须从第一层开始拼装，可以从任意标高开始拼装。
2）（楼层表叠加）方式。
楼层叠加拼装方式可以对合并标准层的操作进行控制，使工程拼装更加灵活方便，特别合适大底盘多塔结构的建模。
四、建模——常见应用应该注意的问题（08版）1、层间梁两端应有柱或墙，且不能跨越超过3个节点。
2、坡屋面斜梁可以与下层梁直接连接，不需要设短柱，但得布置封口梁，封口梁应输入下层梁，两梁重和。
3、坡屋面不考虑斜板作用，如果需要可以通过屋面斜撑体现斜板刚度。
坡屋面设计注意事项：1）旧版软件除顶层外，斜梁上下端标高都不应超过本层结构标高。
对于体育场馆等越层斜梁，应按楼层分段输入。
新版软件允许布置越层斜梁，即上层斜梁可以跨越数层与下层的梁或墙相交，但在交点处应人工在下层梁或墙上增加节点，以确保构件链接。
2）生成坡屋面时形成的山墙或异性剪力墙，旧版不能分析，新版能。
4、斜杆只认两端节点，与其他杆件看上去相连，其实是不连系的。
Satwe计算时默认为两个端点，如果想要考虑与杆件关系，就得分段布置。
5、剪力墙之间的连梁的输入方式——按墙体开洞输入；按连梁设计。
——按框架梁输入。
按框架梁设计。
●跨高比小于2.5，作为连梁设计；●跨高比小于5，作为框架梁设计；●跨高比小于2.5~5，由设计人员根据工程实际自行设计应当注意，剪力墙连梁是按连梁还是框架梁进行设计，不仅对连梁本身的内力和配筋计算有很大影响，对结构整体刚度、周期、位移计算也有影响。

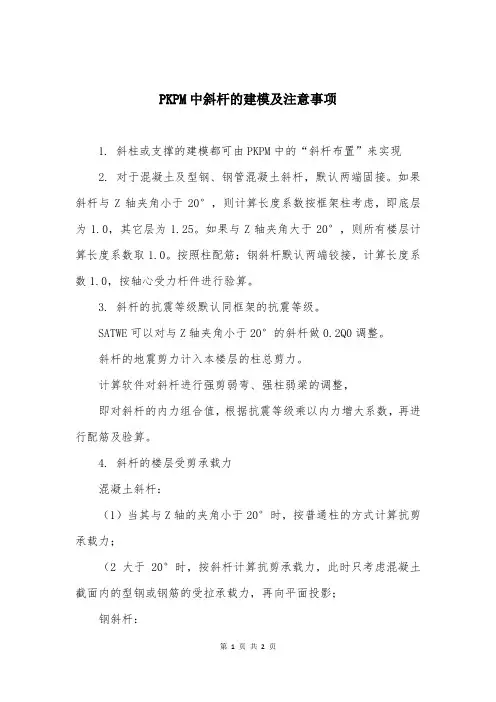

PKPM中斜杆的建模及注意事项
1. 斜柱或支撑的建模都可由PKPM中的“斜杆布置”来实现
2. 对于混凝土及型钢、钢管混凝土斜杆，默认两端固接。
如果斜杆与Z轴夹角小于20°，则计算长度系数按框架柱考虑，即底层为1.0，其它层为1.25。
如果与Z轴夹角大于20°，则所有楼层计算长度系数取1.0。
按照柱配筋；钢斜杆默认两端铰接，计算长度系数1.0，按轴心受力杆件进行验算。
3. 斜杆的抗震等级默认同框架的抗震等级。
SATWE可以对与Z轴夹角小于20°的斜杆做0.2Q0调整。
斜杆的地震剪力计入本楼层的柱总剪力。
计算软件对斜杆进行强剪弱弯、强柱弱梁的调整，
即对斜杆的内力组合值，根据抗震等级乘以内力增大系数，再进行配筋及验算。
4. 斜杆的楼层受剪承载力
混凝土斜杆：
（1）当其与Z轴的夹角小于20°时，按普通柱的方式计算抗剪承载力；
（2 大于20°时，按斜杆计算抗剪承载力，此时只考虑混凝土截面内的型钢或钢筋的受拉承载力，再向平面投影；
钢斜杆：
（1）当其与Z轴的夹角小于20°时，按钢柱方式计算抗剪承载力；
（2）大于20°时，按钢斜杆计算抗剪承载力，并与欧拉临界压力比较取小值，再向平面投影，且考虑拉压的成对作用，承载力减半。
PKPM电算建模的技术要点PKPM（Pkpm电算建模）是一种应用于建筑工程领域的计算机辅助设计（CAD）软件。
其主要特点是可以通过数学模型对建筑结构进行分析和计算，以评估建筑物的稳定性和安全性。
PKPM电算建模的技术要点主要包括以下几个方面：1.建筑结构建模：PKPM电算建模首先需要将建筑结构进行三维建模。
这包括使用CAD工具创建建筑物的几何形状，包括房间、楼层、墙壁、梁、柱等。
建模过程中需要考虑建筑物的实际尺寸和材料。
2.材料力学特性：PKPM电算建模需要输入建筑材料的力学特性参数，如混凝土的抗压强度、钢筋的抗拉强度等。
这些参数对于计算建筑物的承载力和变形性能至关重要。
3.荷载计算：PKPM电算建模需要根据实际情况输入建筑物所承受的荷载，包括自重、活荷载、风荷载、地震荷载等。
这些荷载会影响建筑物的结构行为，需要准确计算和分析。
4.结构分析：PKPM电算建模通过数学方法进行结构分析，以评估建筑物的稳定性和安全性。
这包括静力学分析、动力学分析、热力学分析等。
在分析过程中，需要考虑材料的物理特性、结构的几何形状和受力情况等因素。
5.结果输出和展示：PKPM电算建模可以输出结构分析的结果，包括内力、位移、变形等。
这些结果可以用来评估建筑物的结构性能，并指导设计师进行结构优化和强化。
6.威胁控制：PKPM电算建模可以用于评估建筑物在自然灾害或人为破坏等威胁下的稳定性和安全性。
这有助于规划和设计建筑物的防护和抵御策略，以减少潜在风险。
7.监测和维护：PKPM电算建模可以用于建筑物的长期监测和维护。
通过实时监测结构的性能和受力情况，可以及时发现和处理潜在的结构问题，确保建筑物的持久性和安全性。
总结起来，PKPM电算建模是一种能够通过数学模型对建筑结构进行分析和计算的CAD软件。
它的技术要点包括建筑结构建模、材料力学特性、荷载计算、结构分析、结果输出和展示、威胁控制以及监测和维护等方面。
通过PKPM电算建模，可以提高建筑物的设计和施工效率，保障建筑物的稳定性和安全性。

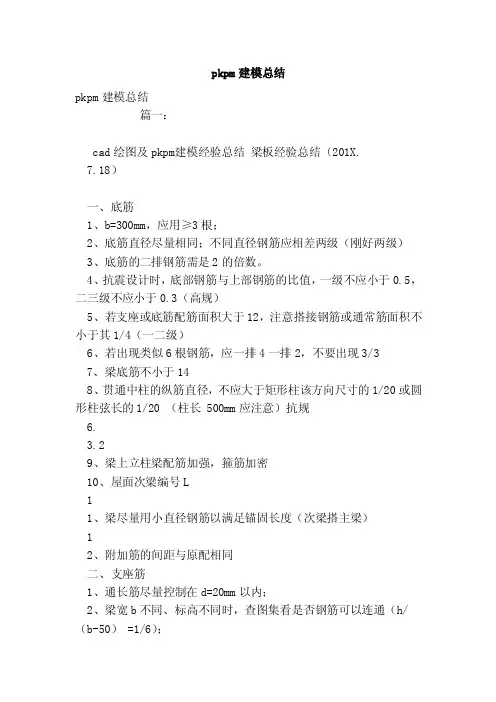

pkpm建模总结pk pm建模总结篇一：c ad绘图及pkpm建模经验总结梁板经验总结（201X. 7.18）一、底筋 1、b=300mm，应用≥3根； 2、底筋直径尽量相同；不同直径钢筋应相差两级（刚好两级）3、底筋的二排钢筋需是2的倍数。
