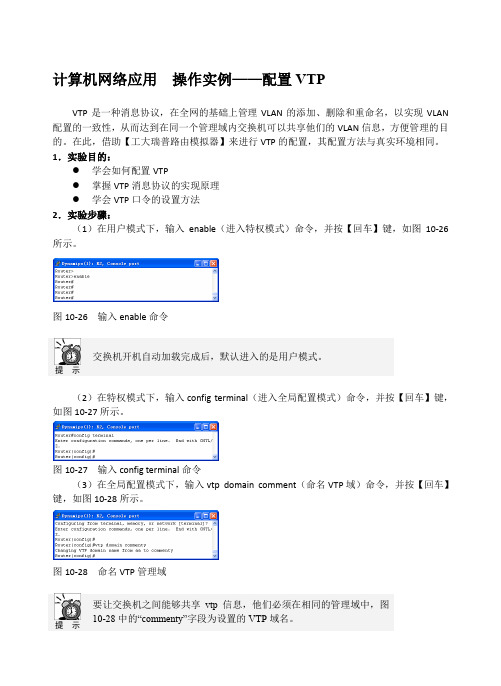

计算机网络应用 操作实例——配置VTPVTP 是一种消息协议,在全网的基础上管理VLAN 的添加、删除和重命名,以实现VLAN 配置的一致性,从而达到在同一个管理域内交换机可以共享他们的VLAN 信息,方便管理的目的。
在此,借助【工大瑞普路由模拟器】来进行VTP 的配置,其配置方法与真实环境相同。
1.实验目的:● 学会如何配置VTP● 掌握VTP 消息协议的实现原理● 学会VTP 口令的设置方法2.实验步骤:(1)在用户模式下,输入enable (进入特权模式)命令,并按【回车】键,如图10-26所示。
图10-26 输入enable 命令提示 交换机开机自动加载完成后,默认进入的是用户模式。
(2)在特权模式下,输入config terminal (进入全局配置模式)命令,并按【回车】键,如图10-27所示。
图10-27 输入config terminal 命令(3)在全局配置模式下,输入vtp domain comment (命名VTP 域)命令,并按【回车】键,如图10-28所示。
图10-28 命名VTP 管理域提 示 要让交换机之间能够共享vtp 信息,他们必须在相同的管理域中,图10-28中的“commenty”字段为设置的VTP 域名。
(4)在配置模式下输入vtp mode server(定义VTP模式)命令,并按【回车】键,如图10-29所示。
图10-29 配置VTP模式提示Vtp协议分为server、client和transfer三种模式,在server模式下,能够创建、删除vlan及更改vlan名称,并能同步vlan信息;而在其他两种模式下,就不能完全具备执行上述操作的权限。
(5)在该模式下输入vtp password 123(设置VTP密码)命令,并按【回车】键,如图10-30所示。
图10-30 配置VTP口令(6)在配置模式下输入vtp pruning(开启VTP修剪功能)命令,并按【回车】键,如图10-31所示。
vtp实验报告实验名称配置(vtp)vlan中继协议实验目的:了解vtp的作用;理解vtp的三种模式;熟练配置vtp 理论原理:1、vtp的作用简化vlan的配置与管理2、vtp的三种模式 ? 服务器模式(server)创建、修改、删除vlan从中继端口学习/转发信息通告在nvram存贮vlan配置信息缺省模式? 客户机模式(client) 不能创建、修改、删除vlan 从中继端口学习/转发信息通告不会在nvram存贮vlan配置信息? 透明模式(transparen) 创建、修改、删除vlan从中继端口不学习收到的信息通告从中继端口转发收到的信息通告在nvram存贮自己的vlan配置信息不通告自己的 vlan配置3、配置vtpswitch(config)# vtp mode server | client | transparent switch(config)# vtp domain abc switch(config)# vtp password 123 实验功能:实现服务器模式交换机上的vlan信息通过中继端口通告给客户机模式的交换机,在透明模式的交换机上创建独立的vlan 实验设备:交换机4台,交叉线4根实验拓朴:实验步骤:1、设置各交换机的显示名和主机名分别为s1、s2、s3、s4、s5 switch(config)#hostname s1 …………2、将交换机与交换机相连的接口模式设置为trunk s1(config)#interface range f0/1 - 3 s1(config-if-range)#switchport mode trunk s2(config)#interface f0/4s2(config-if)#switchport mode trunk 3、在s1上配置vtp,模式为服务器模式s1(config)# vtp mode server s1(config)# vtp domain abc s1(config)# vtp password1234、在s2、s3、s4、s5配置vtp,模式为客户机模式s2(config)# vtp mode client s2(config)# vtp domain abc s2(config)# vtp password123s3(config)# vtp mode client s3(config)# vtp domain abc s3(config)# vtp password123s4(config)# vtp mode client s4(config)# vtp domain abc s4(config)# vtp password123s5(config)# vtp mode client s5(config)# vtp domain abc s5(config)# vtp password1235、在s1上创建vlan 10 vlan 20,将f0/10口划分给vlan10, f0/20口划分给vlan20,查看vlan配置 s1(config)#vlan 10 s1(config-vlan)#name sales s1(config-vlan)#exit s1(config)#vlan 20 s1(config-vlan)#name produce s1(config)#interface f0/10s1(config-if)#switchport access vlan 10 s1(config)#interface f0/20 s1(config-if)#switchport access vlan 20 s1#show vlanvlan name status ports ---- -------------------------------- ---------------------------------------- 1 default active fa0/4, fa0/5, fa0/6, fa0/7 fa0/8, fa0/9, fa0/11, fa0/12 fa0/13, fa0/14, fa0/15, fa0/16 fa0/17, fa0/18, fa0/19, fa0/21 fa0/22, fa0/23, fa0/24 10 sales active fa0/10 20produce active fa0/20 1002 fddi-default active 1003 token-ring-default active 1004 fddinet-default active 1005 trnet-default active vlan type said mtu parent ringno bridgeno stp brdgmode trans1 trans2---- ----- ---------- ----- ------ ------ -------- ---- -------- ------ ------ 1 enet 100001 1500 - - - - - 0 0 10enet 100010 1500 - - - - - 0 0 20 enet100020 1500 - - - - - 0 0 1002 enet 1010021500 - - - - - 0 0 1003 enet 101003 1500 -- - - - 0 0 1004 enet 101004 1500 - -- - - 0 0 1005 enet 101005 1500 - - -- - 0 06、在s1、s2、s3、s4、s5上show vlan s2#show vlan vlan name status ports ---- -------------------------------- ---------------------------------------- 1 default active fa0/4, fa0/5, fa0/6, fa0/7 fa0/8, fa0/9, fa0/11, fa0/12 fa0/13, fa0/14, fa0/15, fa0/16 fa0/17, fa0/18, fa0/19, fa0/21 fa0/22, fa0/23, fa0/24 10 sales active 20produce active 1002 fddi-default active 1003 token-ring-default active 1004 fddinet-default active 1005 trnet-default activevlan type said mtu parent ringno bridgeno stp brdgmode trans1 trans2---- ----- ---------- ----- ------ ------ -------- ---- -------- ------ ------ 1 enet 100001 1500 - - - - - 0 0 10enet 100010 1500 - - - - - 0 0 20 enet 100020 1500 - - - - - 0 01002 enet 1003 enet 1004 enet 1005 enet 101002 101003 101004 101005 1500 1500 1500 1500- - - - - - - - - - - - - - - - - - - - 0 0 0 00 0 0 0结论: s2、s3、s4、s5已经通过vtp协议学习到了s1上的vlan信息,但是不学习vlan中添加的端口7、在s1上删除vlan 10s1(config)#no vlan 10 在各交换机上show vlan 结论:每台交换机上都不存在vlan 10,服务器模式交换机上的vlan有变化,则客户机模式交换机上的vlan会同步8、需要在s2上单独创建vlan 30 其他交换机上不存在vlan 30实现方法:将s2的vtp模式改为透明模式,在s2上创建vlan 30 s2(config)#vtp modetransparent s2(config)#vlan 30 s2(config-vlan)#name human 在各交换机上show vlan 结论:只在s2上有vlan 30,透明模式交换机只传递vlan,不会把自己的vlan信息通告给其他交换机篇二:vtp配置及vlan间路由实验报告桂林电子科技大学网络交换及路由技术实验报告第一部分基本vtp配置【实验目的:】1、执行基本交换机配置2、配置主机 pc 上的以太网接口3、在交换机上配置 vtp 和安全功能。
实验二十:VTP配置VTP(VLAN Trunking Protocol)是一个用于传播和同步关于整个交换网络的VLAN信息的协议,工作在OSI参考模型的第二层。
VTP使我们在扩展交换网络规模时减少人工配置的工作量,并通过统一地管理交换网络中VLAN的增加、删除和名称变更,以维持整个网络VLAN配置的一致性,最大限度地减少可能带来问题的错配和配置不一致情况(如VLAN名称重复使用或错误的VLAN类型说明)。
VTP的三种模式:Server服务器模式、Client客户机模式、Transparent 透明模式。
1、Server 服务器模式:可以创建、更改和删除VLAN信息,并设置用于整个VTP域的其它配置参数。
Server交换机上设置的这些消息会通过中断线路依次传到相同域中的VTP客户机中,以同步相同域内多台交换机Vlan的配置。
2、Client客户机模式:不能创建、更改和删除VLAN,只能通过中继线路同步接收相同域内VTP server服务器发来的VLAN信息。
3、Transparent透明模式:当前交换机不参加VTP,该种模式主要是用作本地管理,它不与其它交换机共享VLAN信息,但仍可以将VTP通告转送到其它交换机。
一、实验内容1、使用VTP协议实现多交换机VLAN配置二、实验目的1、掌握VTP原理及工作过程2、掌握VTP的三种工作模式3、掌握交换机Trunking中继线路的配置三、网络拓朴四、实验设备1、四台安装有windows 98/xp/2000的微机2、两台Cisco 2950 交换机3、多条直通网线和交叉网线4、思科(Cisco)专用控制端口连接电缆五、实验过程(需要将相关命令写入实验报告)1、使用直通线和交叉线将电脑与交换机、交换机与交换机正确进行连接2、配置各主机IP地址和子网掩码3、将交换机A设置为VTP Server服务器模式,同时设置VTP域名称并在该交换机上添加添加VLAN 100和VLAN 2004、将交换机B设置为VTP Client客户机模式。
桂林电子科技大学思科网络技术教程实验报告实验4 VTP配置及VLAN间路由第一部分基本VTP配置【实验目的:】1、执行基本交换机配置2、配置主机 PC 上的以太网接口3、在交换机上配置 VTP 和安全功能【实验预备知识】:复习理论课讲解的VTP相关知识和配置命令。
【实验拓扑图】:分析:配置VTP,首先确定结构,在结构中可以看到需要配置3个交换机其中确定并配置S2交换机是客户端,S3交换机是透明,S1是服务器和相同域,相同的管理接口。
所以S2和S3应该配置连接PC端的为接入模式分配不同的vlan和配置端口fa0/6、fa0/11 和fa0/18,使它们只支持一台主机,并且动态获知该主机的MAC 地址,交换机相连接口配置中继和本征,管理接口地址。
S1配置vlan【实验内容】:任务1:执行基本交换机配置根据以下原则配置交换机S1、S2 和S3 并保存配置:•按照拓扑所示配置交换机主机名。
•禁用DNS 查找。
•将执行模式口令配置为class。
•为控制台连接配置口令cisco。
•为vty 连接配置口令cisco。
任务 2:配置主机 PC 上的以太网接口使用地址表中的 IP 地址和默认网关配置PC1、PC2、PC3、PC4、PC5 和 PC6 的以太网接口。
任务 3:在交换机上配置 VTP 和安全功能步骤 1. 启用 S2 和 S3 上的用户端口。
将用户端口配置为接入模式。
请参阅拓扑图来确定哪些端口连接到最终用户设备。
S2(config)#interface fa0/6S2(config-if)#switchport mode accessS2(config-if)#no shutdownS2(config-if)#interface fa0/11S2(config-if)#switchport mode accessS2(config-if)#no shutdownS2(config-if)#interface fa0/18S2(config-if)#switchport mode accessS2(config-if)#no shutdown步骤 2. 用#show vtp status三台交换机上的当前 VTP 配置。
一、VTP概述VLAN中继协议(VTP,VLAN TRUNKING PROTOCOL)是CISCO专用协议,大多数交换机都支持该协议.VTP负责在VTP域内同步VLAN信息,这样就不必在每个交换上配置相同的VLAN信息.VTP还提供一种映射方案,以便通信流能跨越混合介质的骨干.VTP最重要的作用是,将进行变动时可能会出现在的配置不一致性降至最低.VTP也有一些缺点,这些缺点通常都与生成树协议有关.1、VTP协议的作用VLAN中继协议(VTP)利用第2层中继帧,在一组交换机之间进行VLAN通信.VTP从一个中心控制点开始,维护整个企业网上VLAN的添加、添加和重命名工作,确何配置的一致性。
2、VTP的优点>保持配置的一致性>提供跨不同介质类型如ATM FDDI和以太网配置虚拟局域网的方法>提供跟踪和监视虚拟局域网的方法>提供检测加到另一个交换机上的虚拟局域的方法>提供从一个交换机在整个管理域中增加虚拟局域网的方法二、VTP的工作原理1、VTP概述和工作原理VTP是一种消息协议,使用第2层帧,在全网的基础上管理VLAN的添加、删除和重命名,以实现VLAN配置的一致性。
可以用VTP管理网络中VLAN1到1005。
有了VTP,就可以在一台机换上集中过时行配置变更,所作的变更会被自动传播到网络中所有其他的交换机上。
(前提是在同一个VTP域)为了实现此功能,必须先建立一个VTP管理域,以使它能管理网络上当前的VLAN。
在同一管理域中的交换机共享它们的VLAN信息,并且,一个交换机只能参加到一个VTP管理域,不同域中的交换机不能共享VTP信息。
交换机间交换下列信息:>管理域域名>配置的修订号>已知虚拟局域网的配置信息.交换机使用配置修正号,来决定当前交换机的内部数据是否应该接受从其他交换机发来的VTP更新信息.>如果接收到的VTP更新配置修订号与内部数据库的修订号相同域者比它小,交换机忽略更新.>否则,就更新内部数据库,接受更新信息.VTP管理域在安全模式下,必须配置一个在VTP域中所有交换机惟一的口令.VTP的运行有如下特点:>VTP通过发送到特定MAC地址01-00-0C-CC-CC-CC的组播VTP消息进行工作.>VTP通告只通过中继端口传递.>VTP消息通过VLAN1传送.(这就是不能将VLAN1从中继链路中去除的原因)>在经过了DTP自动协商,启动了中继之后,VTP信息就可以沿着中继链路传送.>VTP域内的每台交换机都定期在每个中继端口上发送通告到保留的VTP组播地址VTP通告可以封装在ISL或者IEEE802.1Q帧内.2、VTP域VTP域,也称为VLAN管理域,由一个以上共享VTP域名的相互接连的交换机组成.要使用VTP,就必须为每台交换机指定VTP域名.VTP信息只能在VTP域内保持.一台交换机可属于并且只属于一个VTP域.缺省情况下,CATALYST交换机处于VTP服务器模式,并且不属于任何管理域,直到交换机通过中继链路接收了关于一个域的通告,或者在交换机上配置了一个VLAN管理域,交换机才能在VTP服务器上把创建或者更改VLAN的消息通告给本管理域内的其他交换机如果在VTP服务器上进行了VLAN配置变更,所做的修改会传播到VTP域内的所有交换机上.如果交换机配置为"透明"模式,可以创建或者修改VLAN,但所做的修改只影响单个的交换机控制VTP功能的一项关键参数是VTP配置修改编号.这个32位的数字表明了VTP配置的特定修改版本.配置修改编号的取值从0开始,每修改一次,就增加1直到达到4294967295,然后循环归0,并重新开始增加.每个VTP设备会记录自己的VTP配置修改编号;VTP数据包会包含发送者的VTP配置修改编号.这一信息用于确定接收到的信息是否比当前的信息更新.要将交换机的配置修改号置为0,只需要禁中继,改变VTP的名称,并再次启用中继.VTP域的要求:>域内的每台交换机必须使用相同的VTP域名,不论是通过配置实现,还是由交换机自动学动>CATALYST交换机必须是相邻的,这意味着,VTP域内的所有交换机形成了一颗相互连接的树.每台交换机都通过这棵树与其他交换机相互.>在所有的交换机之间,必须启用中继.3、VTP的运行模式VTP模式有3种,分别是:>服务器模式(SERVER缺省)VTP服务器控制着它们所在域中VALN的生成和修改.所有的VTP信息都被通告在本域中的其他交换机,而且,所有这些VTP信息都是被其他交换机同步接收的.>客户机模式(CLIENT)VTP客户机不允许管理员创建、修改或删除VLAN。
通常情况下,我们需要在整个园区网或者企业网中的一组的交换机中保持VLAN数据库的同步,以保证所有交换机都能从数据帧中读取相关的VLAN信息进行正确的数据转发,然而对于大型网络来说,可能有成百上千台交换机,而一台交换机上都可能存在几十乃至数百个VLAN,如果仅凭网络工程师手工配置的话是一个非常大的工作量,并且也不利于日后维护——每一次添加修改或删除VLAN都需要在所有的交换机上部署。
在这种情况下,我们引入了VTP(VLAN Trunking Protocol)。
VTP即VLAN中继协议,也被称为虚拟局域网干道协议,是思科私有协议。
VTP有3种模式:服务器模式(Server);客户机模式(Client);透明模式(Transparent)。
Server模式:提供VTP消息(包括VLAN ID和名字信息);学习相同域名的VTP消息;转发相同域名的VTP消息;可以添加、删除和更改VLAN VLAN信息写入NVRAM。
Client模式:请求VTP消息;学习相同域名的VTP消息;转发相同域名的VTP消息;不可以添加、删除和更改VLAN VLAN信息不会写入NVRAM。
Transparent模式:不提供VTP消息;不学习VTP消息;转发VTP消息;可以添加、删除和更改VLAN,只在本地有效VLAN信息写入NVRAM。
新交换机出厂时的默认配置是预配置为VLAN1,VTP 模式为服务器。
在VTP域中有两个重要的概念:VTP域:也称VLAN管理域,由一个以上共享VTP域名的相互连接的交换机组成的。
也就是说VTP域是一组域名相同并通过中继链路相互连接的交换机;VTP通告:在交换机之间用来传递VLAN信息的数据包被称为VTP数据包。
VTP通告包括:汇总通告,子集通告,通告请求。
注意:VTP通过Trunk,VTP Server向其它交换机传输信息和接收更新。
若给VTP配置密码,那么本域内的所有交换机的VTP密码必须保持一致。
实验四:Trunk和VTP配置⏹实验目的1、掌握Trunk和VTP 工作原理2、学习配置Trunk的命令和步骤3、学习配置VTP命令和步骤⏹实验要求1、拓扑与地址规划;2、Trunk基本配置和VTP配置3、验证Trunk和VTP配置并给出配置清单⏹实验拓扑(可选)⏹实验设备(环境、软件)交换机4台,交叉线4条,直通线2条,Pc机2台。
⏹实验设计到的基本概念和理论VTP即是VLAN中继协议,对于VTP在交换机之间传送VLAN信息,必须知道一面3种需求:1、两台交换机的VTP管理域名必须设置一样。
2、其中一台交换机必须配置为VTP服务器。
3、不需要路由器VTP有三种操作模式:1、服务器,在VTP服务器模式下,VLAN配置保存在NVRAM中。
2、客户机,VLAN配置不保存在NVRAM中。
3、透明,在透明模式下,交换机并不参与VTP域的工作,也不与其他交换机共享其VLAN数据库,但他们仍然将通过任何已经配置好的中继链路转发VTP通告。
在网络中配置至少两台VTP 服务器交换机。
因为只有服务器交换机可以创建、删除和修改VLAN,所以应该配置一台备用VTP 服务器,以防主要VTP 服务器被禁用。
如果网络中的所有交换机都配置为VTP 客户端模式,您将无法在网络中创建新的VLAN。
在VTP 服务器上启用VTP 之后,再创建VLAN。
在启用VTP 之前创建的VLAN 会被删除。
务必确保为域中互连的交换机配置了中继端口。
VTP 信息仅可通过中继端口交换。
配置VTP 客户端模式。
请不要忘记,交换机默认不是VTP 客户端模式。
您必须配置该模式。
配置接入端口。
当交换机处于VTP 客户端模式时,不能添加新的VLAN。
仅可将接入端口指定到现有VLAN。
实验过程和主要步骤1、主机的IP分配情况:2、交换机的配置情况(配置Trunk与VTP)Switch1上的配置:Switch>enableSwitch#config tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#vtp domain testChanging VTP domain name from NULL to testSwitch(config)#vtp password 123456Setting device VLAN database password to 123456Switch(config)#interface f2/1Switch(config-if)#switchport mode trunk%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet2/1, changed state to down%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet2/1, changed state to upSwitch(config-if)#exitSwitch(config)#interface f0/1Switch(config-if)#switchport mode trunk%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to down%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to upSwitch(config-if)#exitSwitch#%SYS-5-CONFIG_I: Configured from console by consoleSwitch#copy running-config startup-configDestination filename [startup-config]?Building configuration...[OK]Switch#Switch0上的配置Switch>enableSwitch#config tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#vlan 10Switch(config-vlan)#exitSwitch(config)#vtp mode clientSetting device to VTP CLIENT mode.Switch(config)#interface f0/1Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 10Switch(config-if)#exitSwitch(config)#interface f1/1Switch(config-if)#switchport mode trunk%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet1/1, changed state to down%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet1/1, changed state to upSwitch(config-if)#exitSwitch(config)#interface f2/1Switch(config-if)#switchport mode trunkSwitch#%SYS-5-CONFIG_I: Configured from console by consoleSwitch#copy running-config startup-configDestination filename [startup-config]?Building configuration...[OK]Switch#Switch3上的配置Switch>enableSwitch#config tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#vlan 10Switch(config-vlan)#exitSwitch(config)#vtp mode clientSetting device to VTP CLIENT mode.Switch(config)#interface f0/1Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 10Switch(config-if)#exitSwitch(config)#interface f1/1Switch(config-if)#switchport mode trunkSwitch(config-if)#exitSwitch(config)#interface f2/1Switch(config-if)#switchport mode trunk%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet2/1, changed state to down%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet2/1, changed state to up%SYS-5-CONFIG_I: Configured from console by consoleSwitch#copy running-config startup-configDestination filename [startup-config]?Building configuration...[OK]Switch#Switch2上的配置Switch>enableSwitch#config tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#vtp mode clientSetting device to VTP CLIENT mode.Switch(config)#interface f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#exitSwitch(config)#interface f2/1Switch(config-if)#switchport mode trunkSwitch(config-if)#exitSwitch(config)#endSwitch#%SYS-5-CONFIG_I: Configured from console by consoleSwitch#copy running-config startup-configDestination filename [startup-config]?Building configuration...[OK]Switch#3、显示部分交换机上VTP的配置情况如下:Switch1上Switch0上4、测试PC0和PC1的连通性。
【超详解】VLAN中继协议(VTP)详解~~这种协议也是思科开发的。
VLAN中继协议(VT P )的基本目标是,管理交换型互联网络中配置的所有VLAN,确保整个网络的一致性。
VT P让你能够添加、删除和重命名VLAN,这种信息随后将传播到VT P域中所有的交换机。
下面是VT P必须提供的一些功能:网络中所有交换机的VLAN配置都必须- -致;让VLAN能够跨越不同类型的网络,如以太网和AT M LANE (或FDDI);准确地跟踪和监视VLAN;随时将新增的VLAN报告给VT P域中其他所有的交换机;以即插即用的方式新增VLAN。
这很好,但要使用VT P来管理网络中的VLAN,必须创建VT P服务器(实际上,甚至不需要这样做,因为默认情况下,所有交换机都处于VT P服务器模式,但必须确保有服务器)。
要共享VLAN信息,服务器必须使用相同的域名;每台交换机不能同时属于多个域。
这意味着仅当不同交换机属于同一个VT P域时,它们才能分享VT P信息。
在网络中有多台交换机时,可使用VT P域;但如果所有交换机都属于同一个VLAN,则根本不需要使用VT P。
请务必牢记,只能通过中继端口在交换机之间发送VT P信息。
交换机使用指定参数通告VT P管理域信息、配置修订号和所有已知的VLAN。
但交换机还可处于VT P透明模式。
在这种模式下,可配置交换机,使其通过中继端口转发VT P信息,但不接受信息更新,也不更新其VT P数据库。
如果担心有人背着你将交换机加人VT P域中,可设置密码,但别忘了,每台交换机都必须使用相同的密码。
可以想见,这种微不足道的小问题可能成为管理上的大麻烦!交换机在VT P通告中查看新增的VLAN,然后通过其中继端口发送更新,其中包含新增的VLAN。
发送的更新包含修订号,交换机看到更高的修订号后,就知道获得的信息是最新信息,因此它会使用这些最新信息更新VLAN数据库。
两台交换机要交换VLAN信息,必须满足如下三项要求:两台交换机的VT P管理域名相同;其中一台交换机被配置为VT P服务器;VT P密码相同( 如果使用了的话)。
本科实验报告
课程名称:网络系统工程
姓名:
计算机学院
学院:
系:
专业:
学号:
邱劲松
指导教师:
年月日
浙江大学实验报告
课程名称:网络系统工程实验类型:分析实验
实验项目名称:VLAN中继
学生姓名:专业:学号:
同组学生姓名:指导老师:邱劲松
实验地点:计算机网络实验室实验日期:年月日
一、实验目的和要求:
了解VLAN中继工作原理。
二、实验内容和原理
通过将交换机的端口配置为VLAN中继口,使得不同交换机的不同组的VLAN数据可以同时在网络间流动。
三、主要仪器设备
联网的PC机、Packet Trace软件。
四、操作方法与实验步骤
●搭建4个局域网,每个局域网配一个交换机
●在每个局域网交换机上均划分出2个VLAN,让PC机属于不同VLAN
●使用第5个交换机来连接4个局域网的交换机
●在第5个交换机(互联交换机)上启用VLAN Trunk,使不同局域网内相同VLAN
组的PC之间都能够互通
●产生模拟数据包,通过模拟软件跟踪数据包的流向
五、实验数据记录和处理
(配合屏幕截图描述局域网的组网过程:包括屏幕上显示的组网图、每个设备分配到的IP地址列表、VLAN的划分表、跟踪模拟数据流向)
六、实验结果与分析
(描述各个设备之间Ping的结果)
七、讨论、心得
(实验过程中的心得,体会)。
VTP(vlan中继协议)实验
①配置三层交换机3560为vtp server
Switch>en
Switch#vlan database
Switch(vlan)#vtp domain aaa
Changing VTP domain name from NULL to aaa
Switch(vlan)#vtp password 123456
Setting device VLAN database password to 123456
Switch(vlan)#vtp server
Device mode already VTP SERVER.
Switch(vlan)#vlan 10 name vlan10
VLAN 10 added:
Name: vlan10
Switch(vlan)#vlan 20 name vlan20
VLAN 20 added:
Name: vlan20
Switch(vlan)#exit
APPL Y completed.
Exiting....
Switch#conf t
Enter configuration commands, one per line. End with CNTL/Z. Switch(config)#int range f0/1-2
Switch(config-if-range)#switchport mode trunk
②配置两个二层交换机2950均为vtp client
Switch#vlan database
Switch(vlan)#vtp domain aaa
Domain name already set to aaa.
Switch(vlan)#vtp password 123456
Setting device VLAN database password to 123456
Switch(vlan)#vtp client
Setting device to VTP CLIENT mode.
Switch(vlan)#exit
APPL Y completed.
Exiting....
③查看vlan情况,发现均获得服务器配置的vlan
Switch#show vlan
VLAN Name Status Ports
---- -------------------------------- --------- -------------------------------
1 default active Fa0/1, Fa0/2, Fa0/3, Fa0/4
Fa0/5, Fa0/6, Fa0/7, Fa0/8
Fa0/9, Fa0/10, Fa0/11, Fa0/12
Fa0/13, Fa0/14, Fa0/15, Fa0/16
Fa0/17, Fa0/18, Fa0/19, Fa0/20
Fa0/21, Fa0/22, Fa0/23
10 vlan10 active
20 vlan20 active
1002 fddi-default act/unsup
1003 token-ring-default act/unsup
1004 fddinet-default act/unsup
1005 trnet-default act/unsup
④分别对两个二层交换机2950的端口进行划分
Switch#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#interface range f0/1-10
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan 10
Switch(config-if-range)#int range f0/11-20
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan 20
Switch(config-if-range)#end
Switch#
⑤按照上图中配置各计算机的ip地址及网关并进行连通性测试
Vlan 10内各主机互通,即PC1、PC2、PC4之间互通,Vlan 20内各主机互通,即PC3、PC5、PC6之间互通,Vlan 10内主机ping Vlan 20内主机不通。
⑥配置三层交换机3560的Vlan 10、Vlan 20的地址分别为192.168.10.254、192.168.20.254,
Switch>en
Switch#conf t
Enter configuration commands, one per line. End with CNTL/Z. Switch(config)#int vlan 10
Switch(config-if)#ip address 192.168.10.254 255.255.255.0 Switch(config-if)#no shut
Switch(config-if)#int vlan 20
Switch(config-if)#ip address 192.168.20.254 255.255.255.0 Switch(config-if)#no shut
Vlan 10内主机与Vlan 20内主机互通。
