利用交换机VTP协议实验来配置VLAN

基于VTP的跨交换机VLAN配置
实验报告
实验名称实验日期
姓名班级学号评分
一、实验目的
掌握基于VTP实现跨交换机VLAN配置，是在同一VLAN里的计算机系统能跨交换机进行相互通信，而在不同VLAN里的计算机不能进行相互通信。

二、实验内容
使用VTP协议实现跨交换机环境下VLAN配置
三、实验平台和拓扑
四、实验步骤
1，为3台主机配置IP,子网掩码，默认网关
2，在交换机A上进行VTP设置，创建VLAN，并将0/5划分到vlan 10
3，在交换机A上创建VLAN20，并将0/15端口划分到vlan20中
4，在交换机A上将与交换机B相连的端口定义为tag vlan模式5，在交换机B上进行VTP配置，并将0/5端口划分到vlan10中6，在交换机B上将与交换机A相连的端口定义为tag vlan模式
7，查看交换机B的VLAN信息，验证交换机B是否能从交换机A 学习到VLAN信息
8，将端口0/5加入vlan 10
9，验证PC3和PC1能互相ping通，但PC3不能ping 通PC2
五、试验结果分析与解释说明
PC3和PC1能互相ping通，这是因为PC3,PC1处于同一个VLAN 下，PC3和PC2不能相互ping通，这是因为PC3,PC2处于不同VLAN 下。

六、实验过程遇到的问题及解决方法
查看交换机的VLAN信息要在特权模式下进行。

任务3 在catalyst2950 交换机上配置vtp一、实验目的：掌握vtp的配置，深入了解vtp的工作原理，并掌握调试和检查方法。

二、背景描述：企业有采购部和销售部两个部门，采购部需要实时了解销售部的销售情况，以便做出合理的采购方案。

为了保持通信通畅，采购部与销售部在相同的vlan下。

三、实验拓扑结构：VTP网络拓扑图四、实验步骤：1.交换机Host name和Trunk配置Switch1>e nableSwitch1#config tSwitch1(co nfig)#host name SwitchA // SwitchA(co nfig)#i nterface faO/1SwitchA(c on fig-if)#switchport mode trunk // SwitchA(co nfig-if)#exitSwitch2>e nable更改switch1 为switchA 设置fa0/1为trunk模式更改switch2 为switchBSwitch2#config tSwitch2(co nfig)#host name SwitchB // SwitchB(config)#interface fa0/1SwitchB(config-if)#switchport mode trunk // SwitchB(config-if)#exitSwitchB(config)#interface fa0/2SwitchB(config-if)#switchport mode trunk // SwitchB(config-if)#exit 设置fa0/1 为trunk 模式设置fa0/2 为trunk 模式Switch3#config tSwitch3(config)#hostname SwitchCSwitchC(config)#interface fa0/1// 更改switch3 为switchCSwitchC(config-if)#switchport mode trunk SwitchC(config-if)#exit // 设置fa0/2 为trunk 模式Switch3>enable 2. 配置交换机的VTPSwitchA(config)#vtp domain Cisco // Change VTP domain from NULL to Cisco SwitchA(config)#vtp mode server // Device mode already VTP SERVER. 设置SwitchA 的域名为Cisco 设置vtp 为serverSwitchB(config)#vtp domain Cisco // 设置SwitchB 的域名为CiscoDomain name already ser to CiscoSwitchB(config)#vtp mode transparent // 设置vtp 为transparentSwitchC(config)#vtp domain Cisco // Change VTP domain from NULL to Cisco SwitchC(config)#vtp mode client // 设置SwitchC 的域名为Cisco 设置vtp 为client3. 验证VTPSwitchA# show vtp statusSwitchAt3haw vtp VTP VeraianCcnfiguration RevisionMaximum VLANs supported locally : 2S6:S :Server:Cisco:Di^abl&di Disabled:Disabled:0xA9 OxCB 0x52 0x12 0x94 0x71 0x£9 OxSCLocal updates ID is 0.0.0.0 ■:nc valid interface found)SwitchAtSwitchB# show vtp statusSwitchB^en^ble SuitchBtshow vtp VTF VersionCcnfiguraticn ReviHicnMaxinum VLANm supported locally Number cf exiating VLANm VTF Operaring - Mode VTF Domain Nans VTF Pruning Mede VTP V2 MadeVTP Tcaps Generation MD5 digestConfiguration last modified by SwitchB#|SwitchC# show vtp statusSwitch-C^shcw vtp srstus VTF VersionCcnfiguraticfi P.evisicnMaximuni VLAMs supperted locally Humber of existing '/LANs VTF Dperi^inj Mede VTF Domain Name VTF Pruning Me de VTP V2 Mede VTF Traps Generaticn MD5 digestConfiguraticn last modified by 0 SwirchC#| :0 :2S5 z S :Client:Cisco :Disabled :Disabled :Disabled:0xA9 0X C8 0K 52 0X 12 0X 94 0X 71 0x^9+ 0.0*0 at 0-0-00 00:00:00Ccnfiguraticn lasr modified by0.0.0.0ar 0-0-0000:00:00tTumbez of existing ^TANs VTP Opecoting Mede VTP Oqjnain VTP Pruning Mode VTP V2 Mede VTP Traps {Jeneration MDS digest:2SS :5Transparent :Cisco Disabled Dinabled Disabled0xA9 QxCB 0xS2 0x1： 094 0x71 QxZS QxSC4•配置交换机的vlan，并验证vtp各模式的特点(1) SwitchA交换机vlan的配置SwitchA# vlan database SwitchA(vlan)#vlan 2 // SwitchA(vlan)#vlan 3 //SwitchA(vlan)#exit(2) SwitchB 交换机 vlan 的配置 SwitchB# vlan databaseSwitchB(vlan)#vlan 4 // SwitchB(vlan)#vlan 5 //SwitchB(vlan)#exit6.在交换机 SwitchC 上 show vlan ，结果是 SwitchC 加入了 vlan2 , vlan3,如下图所示:5.配置交换机的 vtp 口令 (1) SwitchA 交换机 vtp 口令配置： SwitchA# config tSwitchA(config)#vtp password cisco SwitchA(config)#exit (2) SwitchB 交换机 vtp 口令配置： SwitchB# config t SwitchB(config)#vtp password cisco SwitchB(config)#exit (3) SwitchC 交换机 vtp 口令配置： SwitchC# config t SwitchC(config)#vtp password cisco SwitchC(config)#exit // 设置 vtp 密码为 cisco// 设置 vtp 密码为 cisco// 设置 vtp 密码为 cisco新建 vlan2 新建 vlan3新建 vlan4 新建 vlan5r VTP Client ?Physical Config ) CLIIOS Command Line Interfacen w 亠LT-riiZIM X JL-I H IT 丄■-Na.zDiz百七口P 口:rf■1d-ef eu.lt activeFaO/JL, Fa0/3p Fa0-/4r FaO/SFsOZ€, FaO/7.FaO/3FaO/10r Fa0/ll…. FaO/12,FaO/13FaO/14, FaO/l£p FaO/lfi,FaQ/17FaO/lB, FaO/13. FaO/20,F*O/22, Faa/23,. F*O/24FaO/2X z1^LAN0002active3VUUST0003ac t iiu p e1002 f dd.±—-daf aigrt/u-Tiaup1003c-a k*n-£ 丄ng— defaixl 匚A et/unaup10-0-4 f d.d.ina 七—da f at口JLt a iTt/11 Fl a up1005t me t - <le f au.1 匸aet/unsupT^pa SAID MTU Paxrenx; SfexnyTJo Brl-dgeNo Stp B■若旦Gtcd 冒Tran al Trans^ 1ono七10QQG1l&QQ—— -一一O02enet 100Q口21500= = =- = 00□■anst 10QQQ31B0Q- - -- - 00二1QQ2ra<ii laioaz15QQ- - -一一Q0■=Copy | PasteL. -J在SwitchA上新建vlan 6，发现SwitchC上的vlan与SwitchA实现同步更新: SwitchA# vla n database SwitchA(vlan)#vlan 6 // 新建vlan6SwitchA(co nfig)#exitSwitchC的show vlan结果如下图:。

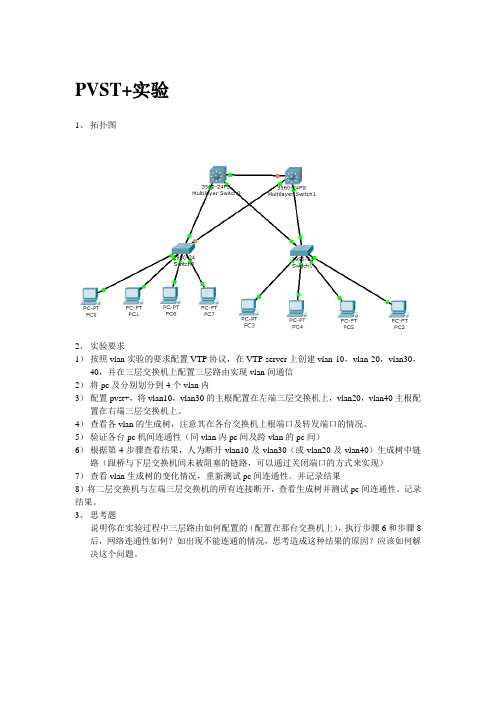

PVST+实验
1、拓扑图
2、实验要求
1）按照vlan实验的要求配置VTP协议，在VTP server上创建vlan 10，vlan 20，vlan30，40，并在三层交换机上配置三层路由实现vlan间通信
2）将pc及分别划分到4个vlan内
3）配置pvst+，将vlan10，vlan30的主根配置在左端三层交换机上，vlan20，vlan40主根配置在右端三层交换机上。

4）查看各vlan的生成树，注意其在各台交换机上根端口及转发端口的情况。

5）验证各台pc机间连通性（同vlan内pc间及跨vlan的pc间）
6）根据第4步骤查看结果，人为断开vlan10及vlan30（或vlan20及vlan40）生成树中链路（跟桥与下层交换机间未被阻塞的链路，可以通过关闭端口的方式来实现）
7）查看vlan生成树的变化情况，重新测试pc间连通性。

并记录结果
8）将二层交换机与左端三层交换机的所有连接断开，查看生成树并测试pc间连通性。

记录结果。

3、思考题
说明你在实验过程中三层路由如何配置的（配置在那台交换机上），执行步骤6和步骤8后，网络连通性如何？如出现不能连通的情况，思考造成这种结果的原因？应该如何解决这个问题。

思科Cisco交换机配置——VTP管理交换机的VLAN配置实验操作详解本⽂讲述了思科Cisco VTP管理交换机的VLAN配置。

分享给⼤家供⼤家参考，具体如下：⼀、实验⽬的：将S1配置成VTP-Server，S2配置成VTP-Transparent，S3配置成VTP-Client，S4配置成VTP-Client⼆、拓扑图如下三、具体步骤：（1）S1交换机的配置Switch>enable --进⼊特权模式Switch#config terminal --进⼊全局配置模式Enter configuration commands, one per line. End with CNTL/Z.Switch(config)#hostname S1 --修改交换机名为S1S1(config)#vtp domain test --创建test域Changing VTP domain name from NULL to testS1(config)#vtp mode server --设置S1为ServerDevice mode already VTP SERVER.S1(config)#vlan 7 --创建并进⼊vlan 7端⼝，并开启S1(config-vlan)#vlan 8 --创建并进⼊vlan 8 端⼝，并开启S1(config-vlan)#interface f0/1 --进⼊f0/1端⼝S1(config-if)#switchport mode trunk --将端⼝改为trunk模式S1(config-if)#%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to down%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to up（2）S2交换机的配置Switch#enable --进⼊特权模式Switch#config terminal --进⼊全局配置模式Enter configuration commands, one per line. End with CNTL/Z.Switch(config)#hostname S2 --修改交换机名为S2S2(config)#vtp mode transparent --将S2设置为TransparentDevice mode already VTP TRANSPARENT.S2(config)#interface range f0/1-2 --进⼊f0/1和f0/2端⼝S2(config-if)#switchport mode trunk --将端⼝改为trunk模式（3）S3交换机配置Switch#enable --进⼊特权模式Switch#config terminal --进⼊全局配置模式Enter configuration commands, one per line. End with CNTL/Z.Switch(config)#hostname S3 --修改交换机名为S3S3(config)#vtp mode client --将S3设置为ClientDevice mode already VTP CLIENT.S3(config)#interface range f0/1-2 --进⼊f0/1和f0/2端⼝S3(config-if)#switchport mode trunk --将端⼝改为trunk模式（4）S4交换机配置Switch#enable --进⼊特权模式Switch#config terminal --进⼊全局配置模式Enter configuration commands, one per line. End with CNTL/Z.Switch(config)#hostname S4 --将交换机名修改为S4S4(config)#vtp mode client --将S4设置为ClientDevice mode already VTP CLIENT.S4(config)#interface f0/1 --进⼊f0/1端⼝S4(config-if)#switchport mode trunk --将端⼝改为trunk模式四、验证，分别在各台交换机上查看VLAN（1）S1（2）S2解释：S2因为是隐藏模式，所以看不见vlan 7 和 vlan 8（3）S3解释：S3是客户端模式所以可以查看到vlan 7 和vlan 8（4）S4解释：S4因为是客户端模式，所以可以查看到vlan 7 和 vlan 8。

VLAN 的原理的配置，VTP 协议的配置一、VLAN 的定义和作用(VLAN Basics)什么是 VLAN：一个 VLAN 就是一个广播域(Broadcast Domain)，或一个逻辑的独立网段。

两个 VLAN 之间在没有路由的情况下不能相互通讯VLAN 的一些优点1、安全性(Security)。

不同的 VLAN 间不能相互访问，所以增加安全性。

2、将网络分段(Segmentation)：VLAN 可将一个交换变成多个不同的 VLAN，控制访问。

3、灵活性(Flexibility)：VLAN 可以跨越多个交换，简化网络管理。

VLAN 让您能够将用户划分到同一个广播域中，而不管他们的物理位置如何，通过创建 VLAN，可控制广播的传播，从而提高了交换型网络的性能，要在 VLAN 之间通信，必须使用能够使用第 3 层设备二、VLAN 成员关系(VLAN Memberships)静态 VLAN(Static VLANs)：管理员手工将端口划分给某个具体的 VLAN，与设备的物理位置没什么关系而且，每个VLAN 中的主机必须拥有正确的 IP 地址信息。

动态 VLAN(Dynamic VLANs)动态 VLAN:使用管理软件，基于 MAC 地址，动态地将端口分配到某个 VLAN，甚至应用程序来动态创建 VLAN，Cisco 设备管理员可以使用 VLAN 管理策略服务器(VLANManagement Policy Server，VMPS)的服务来建立个 MAC 地址数据库，来根据这个动态创建 VLAN，VMPS 数据库把 MAC 地址映射 VLAN 上。

三、帧标记 (Frame Tagging)Frame tagging:帧的鉴别方法，当帧到达每个 switch，首先先检查 VLAN ID，然后决定如何对帧进行处理、当帧到达和 VLAN ID 所匹配的 access link 的时候，switch 移去 VLAN标识符。

实验二十：VTP配置VTP(VLAN Trunking Protocol)是一个用于传播和同步关于整个交换网络的VLAN信息的协议，工作在OSI参考模型的第二层。

VTP使我们在扩展交换网络规模时减少人工配置的工作量，并通过统一地管理交换网络中VLAN的增加、删除和名称变更，以维持整个网络VLAN配置的一致性，最大限度地减少可能带来问题的错配和配置不一致情况(如VLAN名称重复使用或错误的VLAN类型说明)。

VTP的三种模式：Server服务器模式、Client客户机模式、Transparent 透明模式。

1、Server 服务器模式：可以创建、更改和删除VLAN信息，并设置用于整个VTP域的其它配置参数。

Server交换机上设置的这些消息会通过中断线路依次传到相同域中的VTP客户机中，以同步相同域内多台交换机Vlan的配置。

2、Client客户机模式：不能创建、更改和删除VLAN，只能通过中继线路同步接收相同域内VTP server服务器发来的VLAN信息。

3、Transparent透明模式：当前交换机不参加VTP，该种模式主要是用作本地管理，它不与其它交换机共享VLAN信息，但仍可以将VTP通告转送到其它交换机。

一、实验内容1、使用VTP协议实现多交换机VLAN配置二、实验目的1、掌握VTP原理及工作过程2、掌握VTP的三种工作模式3、掌握交换机Trunking中继线路的配置三、网络拓朴四、实验设备1、四台安装有windows 98/xp/2000的微机2、两台Cisco 2950 交换机3、多条直通网线和交叉网线4、思科（Cisco）专用控制端口连接电缆五、实验过程（需要将相关命令写入实验报告）1、使用直通线和交叉线将电脑与交换机、交换机与交换机正确进行连接2、配置各主机IP地址和子网掩码3、将交换机A设置为VTP Server服务器模式，同时设置VTP域名称并在该交换机上添加添加VLAN 100和VLAN 2004、将交换机B设置为VTP Client客户机模式。

实验四VLAN及VTP的配置一、实验目的：1、掌握单台交换机上VLAN的创建及单口划分2、掌握多台交换机上VLAN的创建及单口划分二、实验要求：按照实验指导书完成实验三、实验项目性质验证性实验四、实验要点1、VLAN的划分2、将端口添加到某个VLAN五、实验内容实验一、单台交换机上VLAN的创建及端口划分实验拓扑图：1、按照上图搭建好实验环境（添加设备，并做好标识）2、打开主机0，通过console口配置交换机，配置管理端口IP地址为192.168.1.1，设置交换机的VTY密码为123456.。

退出，重新通过Telnet登陆交换机。

3、注意：通过Telnet登陆交换机是否成功？如果出错，请排错并将排除错误的方法写出来，可以截图。

4、通过Telnet登陆上交换机上后，创建VLAN 2、VLAN 3【这个过程可能会发生问题，该怎么办？直接打开交换机配置】提示：方法1、进入vlan database模式创建：vlan database、vlan 2 name er、ip address 192.168.1.1 255.255.255.0 、no shutdown、vlan 3 name san、ip address 192.168.2.1 255.255.255.0方法2、进入全局配置模式创建：configure terminal、vlan 2、name 2、ip address 192.168.1.1 255.255.255.0 、no shutdown、vlan 3、name 3、ip address 192.168.2.1 255.255.255.05、分别向VLAN 2、VLAN 3中添加端口。

提示：interface fa0/1、spanning-tree portfast、switchport access vlan 2、interface fa0/2、spanning-tree portfast、switchport access vlan 2、interface fa0/3、spanning-tree portfast、switchport access vlan 36、思考：在各台主机以及交换机上相互Ping看是否能通？请总结下规律，怎么样的能通，怎么样的不通？猜想下为什么会不通？【请以文字表述清楚】。

桂林电子科技大学思科网络技术教程实验报告实验4 VTP配置及VLAN间路由第一部分基本VTP配置【实验目的：】1、执行基本交换机配置2、配置主机 PC 上的以太网接口3、在交换机上配置 VTP 和安全功能【实验预备知识】：复习理论课讲解的VTP相关知识和配置命令。

【实验拓扑图】：分析：配置VTP，首先确定结构，在结构中可以看到需要配置3个交换机其中确定并配置S2交换机是客户端，S3交换机是透明，S1是服务器和相同域，相同的管理接口。

所以S2和S3应该配置连接PC端的为接入模式分配不同的vlan和配置端口fa0/6、fa0/11 和fa0/18，使它们只支持一台主机，并且动态获知该主机的MAC 地址，交换机相连接口配置中继和本征，管理接口地址。

S1配置vlan【实验内容】：任务1：执行基本交换机配置根据以下原则配置交换机S1、S2 和S3 并保存配置：•按照拓扑所示配置交换机主机名。

•禁用DNS 查找。

•将执行模式口令配置为class。

•为控制台连接配置口令cisco。

•为vty 连接配置口令cisco。

任务 2：配置主机 PC 上的以太网接口使用地址表中的 IP 地址和默认网关配置PC1、PC2、PC3、PC4、PC5 和 PC6 的以太网接口。

任务 3：在交换机上配置 VTP 和安全功能步骤 1. 启用 S2 和 S3 上的用户端口。

将用户端口配置为接入模式。

请参阅拓扑图来确定哪些端口连接到最终用户设备。

S2(config)#interface fa0/6S2(config-if)#switchport mode accessS2(config-if)#no shutdownS2(config-if)#interface fa0/11S2(config-if)#switchport mode accessS2(config-if)#no shutdownS2(config-if)#interface fa0/18S2(config-if)#switchport mode accessS2(config-if)#no shutdown步骤 2. 用#show vtp status三台交换机上的当前 VTP 配置。

vlan划分实验报告近年来，随着网络技术的发展，企业网络的规模不断扩大，网络管理和安全性也变得越来越重要。

为了更好地管理自己的网络，许多企业已经开始采用虚拟局域网（VLAN）技术，来将不同的用户和设备划分到不同的网络区域中，从而提高网络的管理和安全性。

本文将介绍VLAN划分实验的具体过程和得出的实验结论。

一、实验背景为了更好地理解VLAN技术，我们进行了一系列的VLAN划分实验。

实验采用了三台物理设备，分别为交换机、路由器和计算机，并使用了VLAN Trunking Protocol（VTP）和InterVLAN Routing（IVR）来进行VLAN的划分和通信。

此次实验目的在于探索VLAN技术的应用，研究其对网络管理和安全性的影响，并根据实验结果得出结论。

二、实验过程在开始实验之前，需要进行一些基础配置。

我们首先连接各个物理设备，并配置它们的IP地址、子网掩码、网关等信息，以确保它们能够正常通信。

然后，我们开始进行VLAN的划分。

1. 利用VTP进行VLAN的划分VTP是一种用于在局域网中动态分配VLAN信息的协议。

在我们的实验中，我们使用VTP来划分VLAN。

我们在交换机上创建了三个VLAN，分别为VLAN10、VLAN20和VLAN30。

然后，我们通过使用VTP，将这些VLAN信息自动分配到路由器和其他交换机中。

2. 利用IVR进行VLAN间的通信IVR是一种用于不同VLAN之间通信的技术。

在我们的实验中，我们使用IVR来实现VLAN之间的通信。

我们将路由器的一个物理接口配置为trunk端口，并将它连接到交换机上。

然后，在路由器上设置了三个子接口，它们分别与每个VLAN相关联。

这样一来，不同VLAN之间就可以彼此通信了。

三、实验结论通过完成本次实验，我们得出了以下结论：1. VLAN技术可以增强网络管理和安全性。

通过将不同的用户和设备划分到不同的网络区域中，可以有效地管理网络流量和保护网络信息安全。

桂林电子科技大学思科网络技术教程实验报告实验4 VTP配置及VLAN间路由第一部分基本VTP配置【实验目的：】1、执行基本交换机配置2、配置主机 PC 上的以太网接口3、在交换机上配置 VTP 和安全功能【实验预备知识】：复习理论课讲解的VTP相关知识和配置命令。

【实验拓扑图】：分析：配置VTP，首先确定结构，在结构中可以看到需要配置3个交换机其中确定并配置S2交换机是客户端，S3交换机是透明，S1是服务器和相同域，相同的管理接口。

所以S2和S3应该配置连接PC端的为接入模式分配不同的vlan和配置端口fa0/6、fa0/11 和fa0/18，使它们只支持一台主机，并且动态获知该主机的MAC 地址，交换机相连接口配置中继和本征，管理接口地址。

S1配置vlan【实验内容】：任务1：执行基本交换机配置根据以下原则配置交换机S1、S2 和S3 并保存配置：•按照拓扑所示配置交换机主机名。

•禁用DNS 查找。

•将执行模式口令配置为class。

•为控制台连接配置口令cisco。

•为vty 连接配置口令cisco。

任务 2：配置主机 PC 上的以太网接口使用地址表中的 IP 地址和默认网关配置PC1、PC2、PC3、PC4、PC5 和 PC6 的以太网接口。

任务 3：在交换机上配置 VTP 和安全功能步骤 1. 启用 S2 和 S3 上的用户端口。

将用户端口配置为接入模式。

请参阅拓扑图来确定哪些端口连接到最终用户设备。

S2(config)#interface fa0/6S2(config-if)#switchport mode accessS2(config-if)#no shutdownS2(config-if)#interface fa0/11S2(config-if)#switchport mode accessS2(config-if)#no shutdownS2(config-if)#interface fa0/18S2(config-if)#switchport mode accessS2(config-if)#no shutdown步骤 2. 用#show vtp status三台交换机上的当前 VTP 配置。
