VLAN中继协议

DTP：Cisco Dynamic Trunking Protocol（DTP：Cisco Dynamic Trunking Protocol）思科动态中继协议（DTP），是VLAN 协议组中思科专有协议，主要用于协商两台设备间链路上的中继及中继封装（如802.1Q）类型。

中继协议有很多不同类型。

如果一个端口可以成为trunk 端口，那么该端口也可能具有自动中继功能，在某些情况下，甚至具有协商哪种中继类型的功能。

这种与其它设备之间进行的协商中继方法的过程被称之为动态中继技术。

第一个问题是，中继电缆（trunk cable）两端最好都能理解它们是中继端口，否则它们将中继帧视为正常帧。

终端工作站无法理解信息帧头里另外添加的标签信息，其驱动程序栈也无法识别该标签信息，从而导致终端系统锁定或当机。

为解决这个问题，思科推出了用于交换机的协议以实现通信目的。

推出的第一版本是VTP，即VLAN 中继协议，它与ISL 共同工作。

最新推出的版本，即动态中继协议（DTP），也可与802.1q 共同工作。

其次是创建LAN 。

一个交换机的配置VLAN ，需要做很多工作并且容易引起较多矛盾，如在一台交换机上VLAN 100 属于工程部，而在另一台交换机上VLAN100 可能被配置成属于财务部。

这就使在故障排除工作中引起混乱，也会破坏精心设计的VLAN 安全模式。

该问题可通过VTP/DTP 解决。

在某台交换机上创建或删除一个VLAN ，该信息自动传播到相同管理控制区域下的所有交换机上，这些交换机就是一个VTP 域。

协议结构关于基于Catalyst 设置的交换机，其建立中继链路的语法如下所示：set trunk mod_num/port_num [on | desirable | auto | nonegotiate] [isl | dot1q | negotiate] [vlan_range]通过命令设置特定端口或中继端口。

跨交换机上VLAN的通信与管理摘要:本文简要地介绍了VLAN技术以及单交换机上VLAN的通信与管理,并着重详细地介绍如何通过VLAN中继和VLAN中继协议来实现跨交换机上VLAN的通信与管理,丰富网络中VLAN的应用。

关键词:VLAN技术通信与管理VLAN的应用随着交换机生产技术的成熟,交换式局域网结构逐渐替代了共享介质局域网,这一趋势也给虚拟局域网(VLAN)的发展提供了技术支持。

它用以把物理上直接相连的网络从逻辑上划分为多个子网,每一个VLAN对应着一个广播域,处于不同VLAN上的主机不能进行通信,就好像每个VLAN是一个单独的局域网。

要更为直观地描述VLAN 的话,我们可以把它理解为将一台交换机在逻辑上分割成了数台交换机。

VLAN生成的逻辑上的交换机是互不相通的。

因此,在交换机上设置VLAN后,如果未做其他处理,VLAN间是无法通信的。

不同VLAN之间的通信要引入第三层文换技术才可以解决。

在现实生活中对于小型网络来说,可以在一台交换机上配置和管理多个VLAN,就可以满足我们在安全与功能上的要求。

但现实生活中对于中型甚至大型的网络来说,一台交换机根本不能满足也无法实现我们的需求。

现实生活中可能需要在多台交换机上组建VLAN;相同的VLAN需要跨交换机实现等等问题,这些问题可以归结为一个比较复杂的问题。

即不同交换机上的VLAN,如何进行数据的通信和管理。

对于多台交换机上VLAN的通信与管理,我们可以通过VLAN中继和VLAN中继协议来实现。

1 多台交换机上VLAN的通信解决的办法就是在网络中的每个交换机上的VLAN各提供一个端口,用于将每台交换机级联起来,该链路专门用于提供该VLAN内的主机跨交换机相互通信。

这种方式是最简单直接的方式,只要了解交换机上端口所属的VLAN,简单的配置就可以了。

但是现实情况往往是我们分配的VLAN个数较多,按照上述的方法,那么在交换机上每增加一个VLAN,就要用掉一个端口,这样一来就会出现交换机端口浪费。

一、VTP概述VLAN中继协议（VTP，VLAN TRUNKING PROTOCOL）是CISCO专用协议，大多数交换机都支持该协议．VTP负责在VTP域内同步VLAN信息，这样就不必在每个交换上配置相同的VLAN信息．VTP还提供一种映射方案，以便通信流能跨越混合介质的骨干．VTP最重要的作用是，将进行变动时可能会出现在的配置不一致性降至最低．VTP也有一些缺点，这些缺点通常都与生成树协议有关．1、VTP协议的作用VLAN中继协议（VTP）利用第2层中继帧，在一组交换机之间进行VLAN通信．VTP 从一个中心控制点开始，维护整个企业网上VLAN的添加和重命名工作，确保配置的一致性。

2、VTP的优点＞保持配置的一致性＞提供跨不同介质类型如ATM FDDI和以太网配置虚拟局域网的方法＞提供跟踪和监视虚拟局域网的方法＞提供检测加到另一个交换机上的虚拟局域的方法＞提供从一个交换机在整个管理域中增加虚拟局域网的方法二、VTP的工作原理1、VTP概述和工作原理VTP是一种消息协议，使用第2层帧，在全网的基础上管理VLAN的添加、删除和重命名，以实现VLAN配置的一致性。

可以用VTP管理网络中VLAN1到1005。

有了VTP，就可以在一台机换上集中过时行配置变更，所作的变更会被自动传播到网络中所有其他的交换机上。

（前提是在同一个VTP域）为了实现此功能，必须先建立一个VTP管理域，以使它能管理网络上当前的VLAN。

在同一管理域中的交换机共享它们的VLAN信息，并且，一个交换机只能参加到一个VTP 管理域，不同域中的交换机不能共享VTP信息。

交换机间交换下列信息：＞管理域域名＞配置的修订号＞已知虚拟局域网的配置信息．交换机使用配置修正号，来决定当前交换机的内部数据是否应该接受从其他交换机发来的VTP更新信息．＞如果接收到的VTP更新配置修订号与内部数据库的修订号相同域者比它小，交换机忽略更新．＞否则，就更新内部数据库，接受更新信息．VTP管理域在安全模式下，必须配置一个在VTP域中所有交换机惟一的口令．VTP的运行有如下特点：＞VTP通过发送到特定MAC地址01－00－0C－CC－CC－CC的组播VTP消息进行工作．＞VTP通告只通过中继端口传递．＞VTP消息通过VLAN1传送．（这就是不能将VLAN1从中继链路中去除的原因）＞在经过了DTP自动协商，启动了中继之后，VTP信息就可以沿着中继链路传送．＞VTP域内的每台交换机都定期在每个中继端口上发送通告到保留的VTP组播地址VTP通告可以封装在ISL或者IEEE802.1Q帧内．2、VTP域VTP域，也称为VLAN管理域，由一个以上共享VTP域名的相互接连的交换机组成．要使用VTP，就必须为每台交换机指定VTP域名．VTP信息只能在VTP域内保持．一台交换机可属于并且只属于一个VTP域．缺省情况下，CATALYST交换机处于VTP服务器模式，并且不属于任何管理域，直到交换机通过中继链路接收了关于一个域的通告，或者在交换机上配置了一个VLAN管理域，交换机才能在VTP服务器上把创建或者更改VLAN的消息通告给本管理域内的其他交换机如果在VTP服务器上进行了VLAN配置变更，所做的修改会传播到VTP域内的所有交换机上．如果交换机配置为＂透明＂模式，可以创建或者修改VLAN，但所做的修改只影响单个的交换机控制VTP功能的一项关键参数是VTP配置修改编号．这个32位的数字表明了VTP配置的特定修改版本．配置修改编号的取值从0开始，每修改一次，就增加1直到达到4294967295，然后循环归0，并重新开始增加．每个VTP设备会记录自己的VTP配置修改编号；VTP数据包会包含发送者的VTP配置修改编号．这一信息用于确定接收到的信息是否比当前的信息更新．要将交换机的配置修改号置为0，只需要禁中继，改变VTP的名称，并再次启用中继．VTP域的要求：＞域内的每台交换机必须使用相同的VTP域名，不论是通过配置实现，还是由交换机自动学动＞CATALYST交换机必须是相邻的，这意味着，VTP域内的所有交换机形成了一颗相互连接的树．每台交换机都通过这棵树与其他交换机相互．＞在所有的交换机之间，必须启用中继．3、VTP的运行模式VTP模式有3种，分别是：＞服务器模式（SERVER缺省）VTP服务器控制着它们所在域中VALN的生成和修改．所有的VTP信息都被通告在本域中的其他交换机，而且，所有这些VTP信息都是被其他交换机同步接收的．＞客户机模式（CLIENT）VTP客户机不允许管理员创建、修改或删除VLAN。

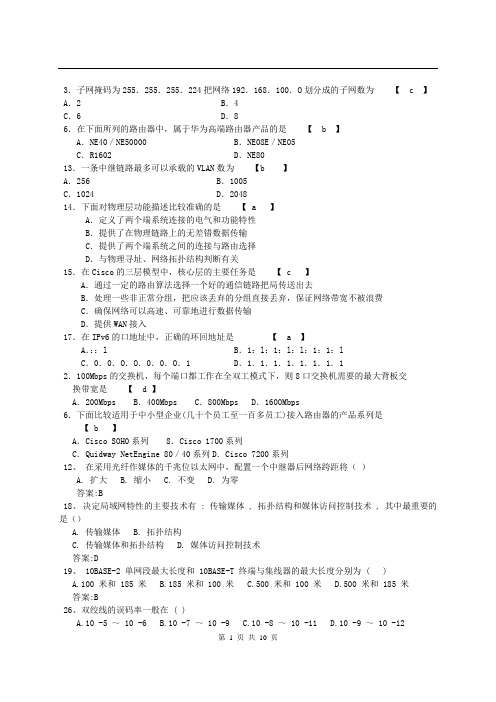

3．子网掩码为255．255．255．224把网络192．168．100．O划分成的子网数为【 c 】A．2 B．4C．6 D．86．在下面所列的路由器中，属于华为高端路由器产品的是【 b 】A．NE40／NE50000 B．NE08E／NE05C．R1602 D．NE8013．一条中继链路最多可以承载的VLAN数为【b 】A．256 B．1005C．1024 D．204814．下面对物理层功能描述比较准确的是【 a 】A．定义了两个端系统连接的电气和功能特性B．提供了在物理链路上的无差错数据传输C．提供了两个端系统之间的连接与路由选择D．与物理寻址、网络拓扑结构判断有关15．在Cisco的三层模型中，核心层的主要任务是【 c 】A．通过一定的路由算法选择一个好的通信链路把局传送出去B．处理一些非正常分组，把应该丢弃的分组直接丢弃，保证网络带宽不被浪费C．确保网络可以高速、可靠地进行数据传输D．提供WAN接入17．在IPv6的口地址中，正确的环回地址是【 a 】A．：：l B．1：l：1：l：l：1：1：lC．0．0．O．O．0．0．O．1 D．1．1．1．1．1．1．1．12．100Mbps的交换机，每个端口都工作在全双工模式下，则8口交换机需要的最大背板交换带宽是【 d 】A．200Mbps B．400Mbps C．800Mbps D．1600Mbps6．下面比较适用于中小型企业(几十个员工至一百多员工)接入路由器的产品系列是【 b 】A．Cisco SOH0系列 8．Cisco 1700系列C．Quidway NetEngine 80／40系列D．Cisco 7200系列12、在采用光纤作媒体的千兆位以太网中，配置一个中继器后网络跨距将（）A. 扩大B. 缩小C. 不变D. 为零答案:B18、决定局域网特性的主要技术有 : 传输媒体 , 拓扑结构和媒体访问控制技术 , 其中最重要的是（）A. 传输媒体B. 拓扑结构C. 传输媒体和拓扑结构D. 媒体访问控制技术答案:D19、 10BASE-2 单网段最大长度和 10BASE-T 终端与集线器的最大长度分别为 ( )A.100 米和 185 米B.185 米和 100 米C.500 米和 100 米D.500 米和 185 米答案:B26、双绞线的误码率一般在 ( )A.10 -5 ～ 10 -6B.10 -7 ～ 10 -9C.10 -8 ～ 10 -11D.10 -9 ～ 10 -12答案:A34、 FDDI 标准规定网络的传输介质采用（）A. 非屏蔽双绞线B. 屏蔽双绞线C. 光纤D. 同轴电缆答案:C36、在 IEEE802.3 的标准网络中， 10BASE-TX 所采用的传输介质是（）A. 粗缆B. 细缆C. 双绞线D. 光纤答案:C40、根据多集线器级联的 100M 以太网配置原则，下列哪种说法是错误的？（）A. 必须使用 100M 或 100M/10M 自适应网卡B. 必须使用 100BASE-TX 集线器C. 可以使用 3 类以上 UTP 电缆D. 网络中最多可以连接 4 个集线器答案:C43、（）是网卡的核心N 管理部分B. 微处理器部分C. 曼彻斯特编码器D. 发送和发送控制部分与接收和接收控制部分答案:A44、为了节省投资，一学校采用无盘工作站技术组建校园网，选购网卡时需注意（）A. 网卡是否支持远程唤醒B. 网卡的总线结构是否为 PCI 总线C. 网卡是否具有远程启动芯片插槽D. 网卡是否有“ full duplex ”标识答案:C48 、在 RIP 中有三个重要的时钟，其中路由无效时钟一般设为（）A 、 30 秒B 、 90 秒C 、 270 秒D 、不确定答案:B49 、 VLAN 互联，基本上有边界路由、 " 独臂 " 路由器、路由服务器 / 路由客户机、 ATM 上的多协议（ MPOA ）路由和（）A 、中心路由B 、核心路由C 、多层路由D 、第三层交换答案:D52、在广域网中，使用 L3 技术的产品有（）A ． Cisco 公司的 TagSwitching 交换B ． Cisco 公司的 NetFlow 交换C ． 3Com 公司的 FastIPD. Bay 的 IP 路由交换机答案:A53、建立虚拟局域网的交换技术一般包括 _____ 、帧交换、信元交换三种方式。
