机械夹具的原理是什么
机械夹具是一种用于固定、夹持、支撑工件的装置，其主要原理是通过机械结构创建合适的力，使工件在加工过程中保持稳定位置。
机械夹具的原理可以概括为以下几个方面：
1. 机械结构：机械夹具通常采用各种机械结构，如螺纹、滑块、撬杆等，来实现工件的夹持、固定。
这些机械结构通过力的传递和转换，将外部施加的力转化为夹持工件所需的力。
2. 力的平衡：机械夹具通过力的平衡来夹持工件。
在夹紧工件时，机械夹具产生的力必须平衡住工件上的所有外部力，以保持工件的稳定。
为了实现力的平衡，夹具通常包括多个夹持点，通过调节各个点的力来平衡整个工件。
3. 压力传导：机械夹具通过夹咬、挤压、支撑等方式传导力到工件上。
通过合理设计夹具的形状和结构，使夹具的接触面均匀分布在工件上，以确保传导的力能够均匀作用于工件的各个部分。
4. 强度和刚度：机械夹具的构造必须具备足够的强度和刚度，能够承受加工过程中产生的各种力和振动。
合理的结构设计和选用适当的材料能够确保夹具的强度和刚度满足要求，并提高夹具的使用寿命。
总之，机械夹具的原理是通过合理的机械结构、力的平衡、压力传导和强度刚度等方式，保持工件的稳定位置，以便进行加工或其他操作。
不同类型的夹具会采用不同的原理和结构，以适应不同的工件和加工需求。
举例说机床夹具的工作原理
机床夹具的工作原理是通过夹持工件固定在机床上，以确保工件在加工过程中保持稳定。
夹具可以根据工件的形状和尺寸进行设计和制造，其工作原理可以分为以下几种类型：
1. 机械夹具：
机械夹具是通过机械力对工件进行固定的夹具。
例如，机床中常见的机械钳、万能钳等。
夹具通过调节夹紧力和工件夹持位置来保持工件固定，通常使用螺杆、手柄等机械手段来实现调节。
2. 液压夹具：
液压夹具通过液压系统提供的液压力来夹紧工件。
工件放置在夹具中，当液压系统施加压力时，夹具的夹紧手段会对工件进行夹持。
液压夹具通常具有较高的夹紧力和精度，适用于大型工件的夹持。
3. 气动夹具：
气动夹具是通过气动力来夹紧工件。
夹具中装有气动真空吸盘或气动缸等气动元件，当气源施加压力时，气动元件会产生相应的力矩，使工件固定在夹具上。
4. 电磁夹具：
电磁夹具是利用电磁力对工件进行夹持。
夹具中装有电磁装置，工件放置在夹具上时，通电时电磁装置会产生磁力使工件保持固定。
以上只是机床夹具工作原理的一些常见类型，实际应用中还有许多其他不同工作原理的夹具。
不同类型的夹具适用于不同的加工需求，可以根据具体情况选择使用。
夹具工作原理
夹具是一种用来在工业生产过程中固定和夹持工件的装置。
它通过调节夹紧部件的位置和力度，将工件稳定地固定在所需的位置，以便进行加工、装配、检测等工作。
夹具的工作原理主要包括以下几个方面：
1. 夹紧力传递：夹具通过夹紧部件（如夹爪、压板等）施加一定的力度，将这种力度传递到工件上，使工件受到夹紧力的作用而保持稳定。
这样可以防止工件在加工过程中发生移动或变形，确保加工质量。
2. 夹紧位置调节：夹具通常具有调节位置的功能，以适应不同尺寸或形状的工件加工需求。
通过调节夹紧部件的位置，可以将工件夹持在所需的位置上，从而确保加工精度和一致性。
3. 夹紧力的调节：夹具需要根据工件的特性和加工要求来调节夹紧力的大小。
夹紧力的过大或过小都会对工件的加工造成影响，夹具通常会根据工件的材料、形状和加工要求来调整夹紧力，以达到最佳的夹持效果。
4. 夹具的稳定性：夹具在工作过程中要保持稳定，不仅要能够夹持工件，还要能够承受加工中产生的切削力、振动力等外力的作用。
因此，夹具通常需要具备足够的刚度和稳定性，以确保工件的加工质量和工作安全。
综上所述，夹具通过调节夹紧力、夹紧位置以及提供稳定性等
工作原理，能够有效地固定工件，保证工件在加工过程中的稳定性和精度，提高生产效率和产品质量。
夹具的工作原理
夹具是一种常见的工具，用于在加工过程中固定工件，使其保持稳定的位置和姿态。
它的工作原理可以分为以下几个方面：
1. 弹簧夹具：弹簧夹具通过弹簧的弹性力来夹紧工件。
通常，夹具中会设置多个弹簧，它们通过受力使夹具紧固，并保持工件在固定位置上。
2. 液压夹具：液压夹具利用液体的压力来产生夹紧力。
液压夹具通常由一个液压缸和一个液压泵组成。
当液压泵向液压缸提供压力时，液压缸中的液体将产生一个力，从而将夹具固定在工件上。
3. 机械夹具：机械夹具通常使用螺杆、摩擦盘等机械部件来产生夹紧力。
通过旋转螺杆或调节摩擦盘的位置，机械夹具可以适应不同形状和尺寸的工件，并实现夹紧和松开的功能。
4. 真空夹具：真空夹具利用气体抽气的原理，通过在夹具表面形成负压，吸附工件来夹紧。
通过控制气体抽气和释放的过程，可以实现夹具的工作。
总的来说，夹具的工作原理多种多样，但核心目的都是为了夹紧工件，在加工过程中保持其稳定的位置和姿态。
不同类型的夹具采用不同的原理，并根据具体加工需求进行选择和设计。
机床夹具的工作原理
机床夹具是一种用于夹持工件以便进行加工的装置。
它通常由夹爪和夹紧机构组成。
工作原理如下：
1. 夹爪：机床夹具的夹爪可以根据工件的形状和尺寸进行设计和调整。
夹爪通常由可移动的夹持手臂组成，可以通过调节机构进行精确定位。
夹爪的设计应根据工件的特点和加工要求来选择。
2. 夹紧机构：夹紧机构用于夹持和固定工件。
它可以是机械式夹紧机构、气动式夹紧机构或液压式夹紧机构等。
夹紧机构可以通过特定的螺杆或液压系统来实现夹紧力的调整和控制。
3. 调整机构：机床夹具通常还配备有调整机构，用于根据工件的尺寸和形状进行调整。
调整机构可以通过手动操作或自动控制来完成。
它可以控制夹爪的位置、张开度和夹紧力等参数，以确保夹具与工件的高精度匹配。
4. 结构刚性：为了确保加工的精度和稳定性，机床夹具通常具有较高的结构刚性。
它应具备足够的刚性和稳定性，以抵抗工件在加工过程中的各种力或动态负荷。
总之，机床夹具的工作原理是通过夹爪和夹紧机构将工件牢固地固定在加工位置上，以便进行各种形状和尺寸的加工操作。
夹具的设计应考虑工件特点和加工要求，同时还要注重夹具的稳定性和精确性。

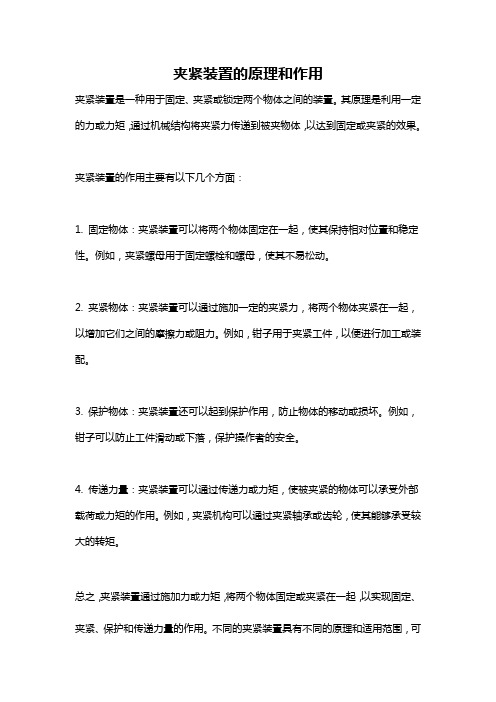

夹紧装置的原理和作用
夹紧装置是一种用于固定、夹紧或锁定两个物体之间的装置。
其原理是利用一定的力或力矩，通过机械结构将夹紧力传递到被夹物体，以达到固定或夹紧的效果。
夹紧装置的作用主要有以下几个方面：
1. 固定物体：夹紧装置可以将两个物体固定在一起，使其保持相对位置和稳定性。
例如，夹紧螺母用于固定螺栓和螺母，使其不易松动。
2. 夹紧物体：夹紧装置可以通过施加一定的夹紧力，将两个物体夹紧在一起，以增加它们之间的摩擦力或阻力。
例如，钳子用于夹紧工件，以便进行加工或装配。
3. 保护物体：夹紧装置还可以起到保护作用，防止物体的移动或损坏。
例如，钳子可以防止工件滑动或下落，保护操作者的安全。
4. 传递力量：夹紧装置可以通过传递力或力矩，使被夹紧的物体可以承受外部载荷或力矩的作用。
例如，夹紧机构可以通过夹紧轴承或齿轮，使其能够承受较大的转矩。
总之，夹紧装置通过施加力或力矩，将两个物体固定或夹紧在一起，以实现固定、夹紧、保护和传递力量的作用。
不同的夹紧装置具有不同的原理和适用范围，可
以根据具体应用需求进行选择。
机床夹具工作原理
机床夹具是用来夹固工件在机床上进行加工的装置。
它的工作原理主要包括以下几个方面：
1. 夹紧原理：夹具通过夹紧装置将工件夹紧在固定位置上。
夹紧装置可以通过液压、气压或机械力等方式实现。
当工件被夹紧后，夹具会通过它自身的刚性来保持工件的位置稳定，以便于机床对其进行切削加工。
2. 定位原理：夹具通过定位元件使工件准确的定位到所需的加工位置。
定位元件可以是定位销、平面定位等。
通过定位元件的精确定位，可以确保工件在加工过程中位置的准确性和稳定性。
3. 支撑原理：夹具需要提供工件在加工过程中的支撑。
支撑可以通过夹具的支撑面、支撑块等形式来实现。
支撑的作用是为了防止工件在加工过程中发生变形或振动，以保证加工精度和表面质量。
4. 切削原理：夹具在机床上会进行各种切削加工，如铣削、钻孔、螺纹加工等。
在进行切削加工时，夹具需要提供足够的强度和刚性以承受切削力，并确保工件在加工过程中的稳定性和安全性。
总结起来，机床夹具通过夹紧、定位、支撑等方式来保持工件的稳定性和位置准确性，以确保机床能够对工件进行精确的切削加工。
夹具的原理及应用1. 夹具的定义夹具是一种用于固定工件或工具的装置，通过夹紧工件或工具，保证其稳定性和精确位置，以便进行加工、检测或装配等工作。
2. 夹具的原理夹具的工作原理基于以下几个方面：•夹紧力：夹具通过施加夹紧力将工件或工具固定到一定位置，在加工过程中保持稳定性和精度。
•定位准确：夹具具有较高的定位精度，能够将工件或工具准确放置到指定位置，确保加工的准确性。
•刚性和稳定性：夹具通常由高强度、刚性材料制成，以保持其稳定性，使工件或工具不会发生变形或移动。
•易于操作：夹具的设计应考虑操作人员的使用便捷性，包括夹具的装卸方便、调整简单等。
3. 夹具的分类夹具按照功能和用途的不同可以分为以下几类：3.1 定位夹具定位夹具主要用于将工件或工具精确地放置到指定位置，保证加工的准确性。
它通常包括定位销、定位盘等零件，通过与工件上的定位孔或凸台相配合，使工件达到准确定位。
3.2 夹紧夹具夹紧夹具主要用于固定工件，在加工过程中保持稳定性和精度。
它可以通过螺杆、气缸、液压等方式产生夹紧力，并通过夹具上的夹钳或夹爪将工件牢固地夹住。
3.3 支撑夹具支撑夹具主要用于支撑工件，以避免其在加工过程中发生变形或振动。
它通常包括支撑块、支撑杆等零件，通过与工件上的支撑面相配合，使工件保持稳定的支撑状态。
3.4 组合夹具组合夹具是由多个夹具组合而成的大型夹具，用于夹持复杂形状的工件，以实现多个加工工序的完成。
它通常由定位夹具、夹紧夹具和支撑夹具等组合而成。
4. 夹具的应用夹具广泛应用于各个制造领域，包括机械制造、汽车制造、航空航天、电子、医疗等行业。
以下是夹具在不同领域的应用示例：4.1 机械制造在机械制造领域，夹具主要用于机床加工，包括铣削、钻孔、车削等工艺。
夹具可以将工件固定在机床上，保证加工的准确性和稳定性。
4.2 汽车制造在汽车制造过程中，夹具被广泛应用于汽车零部件的加工和装配过程中。
夹具可以用于定位、夹紧和支撑各种汽车零部件，如车身、发动机、底盘等。
夹具、锁紧、夹钳原理及用途汽车焊装夹具简介定义：为提供汽车车身各部件的点焊、CO2保护焊、总成部件装配及搬运之特殊使用定位设备。
分类：车体组立夹具构成大类区分使用目的区分（一）点焊溶接夹具（点焊夹具）（二）装配夹具（装具）（三）检查夹具（检具）使用部位区分（1）类别区分：——小组立夹具——分总成夹具——总成夹具——总成组立线——整修线（2）车体部分区分：——底盘组立线——引擎室组立线——侧边板组立线——车体组立线——开启件组立线快速夹具，主要用于焊接时的固定定位使用方便减少工时，是工业生产时不可少一种五金工具－－－－快速夹钳！我司产的TT快速夹具质地优良,质量可靠,产品各种类多,以操作的动力来分:可分为手动式及气动式,如以固定工作物的方式来分又可分为水平式、垂直式、推拉式、门闩式、多功能焊接组立式及挤压式等。
夹具的使用范围相当广泛，焊接夹具装置的主要用途是固定零件,使之与焊接头对准,同时对组合件提供适当的支撑.被焊接的材料、零件几何形状、壁厚和零件的对称性均可影响能量向界面的传递,因此设计夹具时必须加以考虑。
某些用途,例如铆接和嵌插,要求在焊接头接触区下面有坚硬的承托装置，柔性三维组合焊接工作台可提供必要的刚度,可以镀铬来防止零件出现疤痕和提高耐磨性，由于三维组合焊接工作台的通用性，可在节约成本的同事提高工作效率。
主要应用于：（1）汽车、机车、自行车等车身钣金、工程机械、模具制造、整车焊接、工装装配、车架制造等。
（2）医疗器材、运动器材的模具制造、焊接等。
（3）PU成型的定型（如PU鞋底的制造），塑胶射出成品的防止变形，木制产品的加工。
（4）电子行业的CMT、ICT测试针床的制造。
（5）机械五金的钻、铣、刨、攻牙等，化学制药、食品、物流等工业管线的衔接。
（6）桶、槽、盖的开闭以及各种量产牵涉到被加工物需要固定的情况下均可使用。
快速夹钳一般是4连杆机构，在某个连杆的角度范围内，出现死点，即自琐状态。
它结构简单，安装方便。
被夹紧装卸快捷，操作方便。
装夹快速灵活，夹紧力稳定，安全可靠，工作效率高，大大降低各种零部件加工，装配，固定，夹紧操作过程中的时间，所有零件经电镀防锈处理，表面光洁美观，使之具有较高的强度和耐磨性应用于包括电子零件、资讯器材的制造，汽车、机车架、脚踏车等的板金、铁管家具焊接组立、运动器材的生产、飞机装配、PU成型的定型、玩具、工艺品加工厂有关零部件加工和装配的固定装夹，塑胶射出成品的防止变形、木制产品的加工，机械五金零件的刨、铣、钻、攻牙、测试等。
化学制药、食品等工业管线的衔接、桶槽盖的开闭以及各种量产牵涉到加工物需要固定时，其它各种需要固定的夹紧才能够完成或工作的场合均可使用.使用场合：一.汽车行业：1.各种汽车车身，车身附件（小板金件）的焊装，“快速夹钳”在“焊装治具“上做定位栓和夹具使用。
'C0i"h)I.`;n9d'U4};R^主要应用型号：702-C、702-D、702-K、101-J、10247、12265、304-E、304-H、303-E等。
三维,cad,机械,技术,汽车,2.各种汽车车身，车身附件（小板金件）的焊装检测，“快速夹钳”用在“检测治具”上做定位栓和夹具。
主要应用型号：12135、12137、304-C、302-F等。
3.各种汽车车身，车身附件（小板金件）车门板金件的冲压，“快速夹钳”用在“冲压件检测治具”上做定位栓和夹具。
主要应用型号：12130、12135、11412、302-F、36020等。
4.各种汽车车门的焊装和焊装检测，“快速夹钳”用在“焊装胎具”和“检测胎具”上做定位栓和夹具。
主要应用型号：702-C、702-D、101-E、10247和12130、12135、12137、304-E 等。
5.各种汽车顶窗和侧窗的焊装，“快速夹钳”用在“焊接装具”上做夹具。
主要应用型号：11412、203-F、21502-B等。
6.各种汽车座椅的焊装，“快速夹钳”用在“焊接胎具”上做定位栓和夹具。
主要应用型号：11412、12265、102-B、36020、303-E等。
7.汽车豪华座椅成型泡棉的生产，“快速夹钳”用在“发泡模具”上做夹具。
主要应用型号：702-D、40341、304-H等。
8.各种汽车（摩托车）消声器的生产，“快速夹钳”用在“焊接治具”上做夹具。
主要应用型号：11412、10247、12305、22175、25382、36020、303-E、305-H等。
9.各种汽车（摩托车）化油器的生产，“快速夹钳”用在钻床的“工模夹具”上做夹具。
主要应用型号：201-B、21382、21383、21384等。
10.各种汽车（摩托车）电线束、电器的生产，“快速夹钳”主要用在“检测治具”上做夹具。
部分企业在组装时也用于装配夹具。
主要应用型号：201、201-A、201-B、101-A等。
11.各种汽车方向盘的生产：1)“快速夹钳”在“焊装治具”上做夹具用，主要应用型号：201、201-A、201-B、101-B；三维,cad,机械,技术,汽车2)“快速夹钳”在“发泡模具”上做堵头用，主要应用型号：304、305系列。
12.各种汽车内饰件的生产：1）仪表盘等（用PP、ABS材料）。
“快速夹钳”在“浇注成型模具”上做锁紧夹具用；主要应用型号：431、40341；2）仪表盘等(用PU材料)。
“快速夹钳”在“发泡成型模具”上做锁紧夹具用。
主要应用型号：40341、10448、20448、702-D等3）内饰件检测，“快速夹钳”在“检测治具”上做定位和锁紧夹具。
主要应用型号：101-D、12130、12135、302-F等4）衬（用皮革、毛料布类材料），用在压力机上固定上下模具做固定夹具用。
主要应用型号：40370、40380。
40370LP。
13.面包、吉普、轿车等小型车底盘的铆、焊，快速夹钳在“铆、焊治具”上做定位锁紧夹具用。
主要应用型号：702-C、702-D、702-K、303-E、304-H等。
14.部分改装车车体的生产，快速夹钳在车体组装焊接时用。
主要应用型号：挤压钳类和F型钳类。
15.中、小型汽车厂总装时，快速夹钳用于局部点焊。
主要应用型号：挤压钳类。
16.豪华中巴、大巴的车体（车身）生产：1)车体龙骨焊装，快速夹钳在“焊接治具”上做夹具用。
主要应用型号：702-D、10247、12265、11412等。
2)车体外层金属板件的焊接，快速夹钳做夹具用。
主要应用型号：挤压钳类和F 型钳类。
3)超豪华大、中巴车体内饰件的粘接，快速夹钳用于内饰件与车体之间的粘接固定。
主要应用型号：F型钳类。
重点提示：行业应用延伸。
凡是其产品或零部件在制造材料，生产方式方面类似于以上16条的，只要具有连续性批量生产的特点，均可应用快速夹钳二.摩托车行业：1.车架的焊装，快速夹钳在“焊装胎具”上做定位栓和夹具用。
主要应用型号：12265、11412、11421、101-B、12205、10247、22175、25382、36020、304-E、304-H、303-E、36060、702-C、30509等。
2.方向柱：前、后叉、货架的焊装，快速夹钳在“焊接治具”上做定位栓和夹具用。
主要应用型号：1421、11412、22175、36020、302-F、303-E等。
3.发动机汽缸头、汽缸体的生产，快速夹钳在钻床上做夹具用。
主要应用型号：25383、25382、12265-A、12132-A等。
4.化油器、消声器、电线束的生产，其应用均同“汽车行业”应用方式。
重点提示：行业应用延伸，凡是其产品或零部件在制造材料、生产方式方面类似于以上1、2、3条者，只要具有连续性批量生产的特点，均可使用快速夹钳。
三.铁路车辆行业（包括地铁、轻轨车辆）1.车体龙骨的焊装，快速夹钳在“焊装胎具”上做夹具用。
主要应用型号：101-J、10247、22502-B、11421、203-F、12130、702-C、702-D。
2.车体外层金属板件的焊装，快速夹钳做夹具用。
主要应用型号：挤压钳类和F型钳类。
3.车门的焊装，快速夹钳在“焊装治具”上做定位栓和夹具用。
主要应用型号：11412、12205、10247、225-D、21382、304-C、304-E等4.座椅的焊装，快速夹钳在“焊装胎具”上做夹具使用。
主要应用型号：12265、11421、36020、22235等。
5.豪华座椅成型泡棉的生产，快速夹钳在“发泡模具”上做夹具使用。
主要应用型号：702-D、40341、304-H等。
6.豪华车厢内饰件的粘接，快速夹钳用于内饰件与车体之间的粘接固定。
主要应用型号：F型钳类。
四.自行车工业（包括童车等其它非机动车）：1.车架（俗称三角架）的焊装，快速夹钳在组合（或成型）焊装胎具上做定位栓和夹具使用。
主要应用型号：30509、30609、101-EL、10247等。
2.前、后叉，货架的焊装，快速夹钳在“焊接装具”上做定位栓和夹具用。
主要应用型号：11412、203-F、101-E、304-E、36020等。
五.电子行业：1.所有的电子成品—即商品，如电视机，收音机、DVD、电子门铃、计算机等，都有电路板，电路板由PCB板和插、贴在它上面的电子元器件组成。
PCB板插、贴电子元器件的方式有两种：自动，使用SMT、AI自动设备插、贴电子元器件；此种方式不用快速夹钳。
流水线，分卡槽式和环形式。
在PCB板插、贴电子元器件的环形式流水线一般使用快速夹钳，用于固定PCB板，卡槽式生产线不用快速夹钳。
主要应用型号：101-A、20400、201、201-A、20100、22005、20800、20300、22100等。
2.不管使用“五—1”条中哪种方式生产电路板，“在线检测”和“检测线”上均使用快速夹钳于“测试治具”上。
主要应用型号：101-A、201、10250、10250-U、304、305系列等。
3.各种电子产品，设备、家用电器电线束的生产，在检测工序用快速夹钳，也有部分工厂在装配时也用快速夹钳，用于“测试夹具”和“装配夹具”上。
主要应用型号：13005、101-A、13009、201、201-A、20800、36070等。
4.生产电子元器件，如滤波器、放大器，在测试设备和检测治具上用快速夹钳。
主要应用型号：101-A、102-B、11401、12050-U、201-B、20752-B、22100等。
5.快速夹钳在电子生产设备上做配件用，如波峰焊机、回流焊机、DDC机、回焊炉、绷网机、丝印机等。
主要应用型号：101-A、102-B、40341、80325等。
6.生产小型电机，电动工具，在装配生产线和测试工序中用快速夹钳。
主要应用型号：12050、12050-U、101-A、102-B、301-A、304-C等。
