轴向锁紧装置最终版

专业班级机制0901班设计方案报告总 18页第 1 页编号：产品名称轴向锁紧装置生产纲领件/年学生姓名零件名称生产批量件/月1、设计概述为克服传统锁紧装置操作复杂，可靠性差等缺点，该装置结构简单，便捷，降低操作强度低，提高劳动效率。

本产品利用双偏心轮相对轴的快速压紧，在光轴上加紧零件欲轴向移动时，通过卡紧光轴，实现轴向锁紧，轴向锁紧的可靠度取决于偏心轮对光轴的压紧力。

本装置的一大亮点为沿轴向锁紧物件时，在轴上任意位置反向拉动外套均不能产生反向移动，内外套筒利用螺纹自锁功能对轴向运动时产生的力传递给凸轮，实现凸轮的反向运动来压紧轴，在拆卸装置时，利用螺纹微调功能，内套筒轴向移动，轴端顶开凸轮，自锁消除。

该方案制作简单，操作方便，便于拆卸。

设计过程中，我们也考虑了传统的轴向锁紧方案。

螺母锁紧，利用螺纹自锁原理，实现轴向锁紧。

但由于被加持零件厚度不定，轴端螺纹设计较长，螺距较小，夹持厚度较小的材料时会造成装拆效率的降低，而且容易造成裸露过长而强度不高的细螺纹的局部扭伤。

紧定螺钉套锁紧装置，在轴套与轴间旋入紧定螺钉，进行轴向锁紧，锁紧的可靠性取决于螺钉的旋紧力，但这样会增加了拆装难度，又增加了轴面损伤螺钉及套螺孔螺纹损伤的可能。

综合以上三种方案，我们选择安全可靠的偏心轮轴向快速锁紧装置。

2、设计思路和方案本产品使用方法如下：轴向锁紧物件时，在光轴轴向移动时，将该装置直接套在轴上，直至压紧物件为止。

压紧过程中，在轴上任意位置反向拉动外套均不能产生反向移动，拆卸时，左手握住外套筒，右手旋转内套筒法兰，利用螺纹微调功能，内套筒轴向移动，轴端顶开凸轮，自锁解除，可实现装置反向移动。

基于圆偏心结构简单，容易制造，应用广泛，我们采用圆偏心轮。

圆偏心的特性下图为偏心轮直径D,偏心距e 。

偏心夹紧圆周上各接触点的升角а不是一个常数。

由下图知，从任意接触点P 分别作与回转中心O,O1的连线，1OPO ∠就是P 点的升角Pαθθαcos e 2es arctanarctan-==D in MPOM P式中 Θ——偏心轮回转角，即mn 与O1P 的夹角。

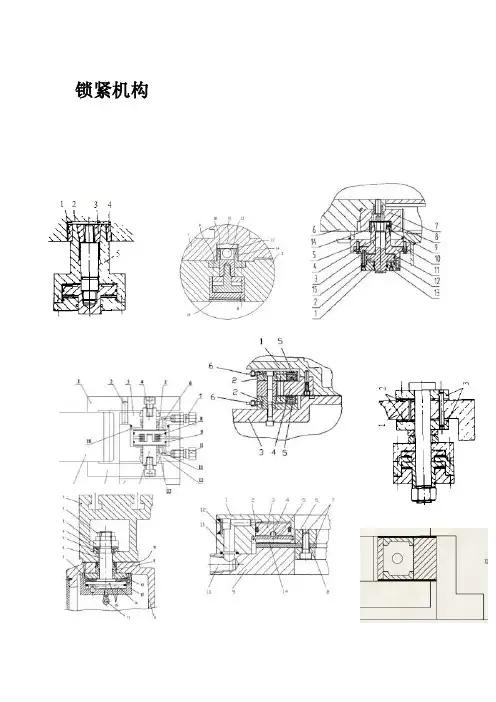

锁紧机构图——精选推荐
